项目研究背景

随着城市机动车保有量持续攀升，小区、园区小型配套停车场数量不断增加，传统人工登记收费、简易道闸设备已难以满足日常停车管理需求。当前多数小型停车场仍依靠人工登记车牌、纸质记录出入时间，管理人员需手动核算停车费用，整体自动化程度偏低；传统闸道设备普遍缺少身份验证机制，外来车辆随意进出易造成车位资源占用，且多数老旧设备无法实时展示剩余车位、出入场数据，车位饱和后仍允许车辆入场，加剧场内拥堵。同时，市面成熟商用停车系统硬件成本高、功能冗余，不适用于小型园区、单位内部微型停车场轻量化部署。物联网嵌入式技术快速普及后，STM32 单片机、RFID 射频识别模块、微型舵机等低成本硬件逐步成熟，为轻量化智能停车终端提供了实现基础。针对小型停车场低成本、轻量化、独立管控的使用需求，本课题基于 STM32 嵌入式硬件搭建集成刷卡验证、车位监测、自动计费、闸道联动的一体化管控终端，解决传统停车管理人工成本高、身份核验缺失、计费流程繁琐、状态可视化不足等痛点，为中小型封闭式停车场提供低成本嵌入式智能管控解决方案，具备实际落地应用价值。

摘要

针对小型园区、单位内部停车场人工管理效率低下、缺少自动计费与身份核验功能的行业痛点，本文设计一款基于 STM32F103C86 单片机的嵌入式智能停车闸控计费终端。系统以 RC522 射频模块完成 IC 卡身份识别，通过按键实现卡片注册与注销，依托 SG90 舵机模拟闸道自动开关，搭配 OLED 屏幕实时展示系统时间、剩余车位、车辆出入计费信息，蜂鸣器完成刷卡状态提示。车辆刷卡入场自动扣减车位、记录入库时间，离场二次刷卡自动计算停车费用并展示完整出入场数据，车位饱和时限制外来车辆入场。开发选用 C 语言完成单片机底层驱动开发，整体硬件架构简单、成本低廉，适配小型停车场轻量化部署需求。经功能调试，系统可完整实现刷卡验证、车位管控、自动计费、闸道联动全流程功能，能够有效降低小型停车场人工管理成本，具备良好的实际应用与推广价值。

总体方案

一、核心硬件设备清单及选型说明

1. STM32F103C8T6 单片机主控芯片

   • 作用：系统核心运算单元，统筹射频读卡、舵机控制、屏幕显示、计时计费、按键交互全流程数据处理与逻辑调度。
   • 选型理由：属于主流入门级 32 位单片机，资源满足本课题 IO 口、定时器、串口外设需求，开发资料丰富，成本低廉，适配本科嵌入式开发学习。
   • 使用场景：作为整个停车终端的控制核心，接收各类外设信号并下发控制指令。

2. RC522 射频 RFID 读卡模块

   • 作用：读取 IC 卡唯一卡号，完成车辆身份识别与卡片信息采集。
   • 选型理由：射频识别模块成熟稳定，通信协议简单，可与 STM32 快速驱动对接，适用于近距离刷卡验证场景。
   • 使用场景：车辆入场、离场刷卡身份核验，识别已注册合法 IC 卡。

3. 0.96 寸 OLED 液晶显示屏

   • 作用：可视化展示系统时间、剩余车位、闸道状态、计费明细、操作提示文字。
   • 选型理由：低功耗、驱动简单、显示清晰，占用单片机 IO 资源少，适合嵌入式小型终端人机交互。
   • 使用场景：实时刷新停车场运行状态与车辆出入计费数据。

4. SG90 微型伺服舵机

   • 作用：通过角度转动模拟停车场闸道抬起、落下动作，完成闸道开关仿真。
   • 选型理由：5V 电压驱动，单片机定时器可直接输出 PWM 信号控制，体积小巧，满足演示场景闸道模拟需求。
   • 使用场景：刷卡成功后自动抬闸，5 秒后自动落闸，模拟车辆通行流程。

5. 有源蜂鸣器模块

   • 作用：刷卡识别成功后发出提示音，反馈刷卡操作结果。
   • 选型理由：驱动逻辑简单，仅需高低电平即可触发发声，成本低，用于简易声光提醒。
   • 使用场景：合法 IC 卡刷卡成功时触发提示音，区分无效卡无提醒状态。

6. 独立轻触按键 3 个

   • 作用：分别实现 IC 卡注册、IC 卡删除、系统复位功能。
   • 选型理由：体积小、接线简易，适合嵌入式终端简易人机操作交互。
   • 使用场景：管理人员手动录入、清除授权车辆 IC 卡信息。

7. 5V 直流稳压电源、杜邦线、IC 白卡若干

   • 作用：为整套硬件提供稳定供电，完成硬件之间电路连接，作为车辆身份识别载体。
   • 选型理由：通用嵌入式配套配件，兼容性强，满足硬件搭建基础需求。

二、整体硬件搭建架构逻辑

以 STM32 单片机为核心控制中枢，各外设通过 IO 口、SPI 通信、定时器 PWM 通道与主控芯片建立硬件连接；电源模块统一为全部外设提供 5V 稳定供电；RC522 射频模块独立负责卡号采集，按键作为管理端输入设备，OLED 负责信息输出，舵机、蜂鸣器作为执行反馈设备，所有外设数据与控制指令统一由单片机集中处理，形成集识别、交互、计费、联动控制于一体的嵌入式闭环硬件终端。

核心功能

一、基础管理功能

1. IC 卡注册与删除按键管理功能

   • 实现效果：管理人员按下注册键后放置空白 IC 卡，单片机存储卡号至本地缓存完成授权；按下删除键刷卡可清除已授权卡号。
   • 操作逻辑：仅硬件按键可修改卡片权限，未注册 IC 卡刷卡时系统无任何通行响应。
   • 核心作用：实现停车场车辆准入权限管控，拦截外来无授权车辆。

2. 实时系统时间显示功能

   • 实现效果：OLED 屏幕持续刷新当前运行时间，作为停车计费计时基准。
   • 使用场景：车辆入场自动记录当前时间作为入库时间，离场读取时间计算停车时长。
   • 实现目标：提供精准计时数据源，保障计费功能正常运行。

二、核心停车管控功能

1. RFID 刷卡身份验证入场功能

   • 实现效果：持已注册 IC 卡靠近 RC522 模块完成卡号匹配校验，校验通过触发整套通行流程。
   • 操作逻辑：车位大于 0 时，合法卡片刷卡触发闸道开启；剩余车位为 0 时刷卡无通行响应。
   • 核心作用：完成车辆准入识别，管控场内车辆数量，避免车位饱和后车辆入场。

2. 车位余量实时监测与更新功能

   • 实现效果：系统预设总车位 3 个，车辆入场成功后剩余车位数值自动减 1，车辆离场后数值自动加 1，数值实时同步至 OLED 屏幕。
   • 使用场景：管理人员、车主可直观查看场内空余车位数量。
   • 实现目标：实时管控车位资源，车位饱和时限制新车辆入场。

3. 闸道自动联动控制功能

   • 实现效果：刷卡校验通过后 SG90 舵机转动模拟闸道抬起，持续 5 秒后自动回转落下闭合闸道。
   • 操作逻辑：车辆入场、离场两次刷卡均会触发一次完整闸道开合流程。
   • 核心作用：仿真真实停车场道闸自动放行流程，完成车辆通行管控。

4. 自动计时计费功能

   • 实现效果：车辆入场记录入库时间，二次刷卡离场读取出库时间，按 1 秒 1 元标准自动核算总费用，收费上限 99 元。
   • 使用场景：车辆离场时屏幕完整展示 IC 卡号、入库时间、出库时间、合计收费金额。
   • 实现目标：实现无人自动核算停车费用，替代人工手动记账计费。

三、辅助提醒与显示功能

1. 蜂鸣器刷卡成功提醒功能

   • 实现效果：合法 IC 卡刷卡校验通过时，蜂鸣器发出短促提示音；未注册卡片刷卡无声音反馈。
   • 使用场景：车主快速判断刷卡操作是否生效，区分有效卡与无效卡。
   • 核心作用：声光反馈交互，提升人机操作直观性。

2. 多状态 OLED 屏幕信息展示功能

   • 实现效果：空闲界面展示系统时间、剩余车位、闸道当前开关状态；入场成功界面显示 “请前往停车”；离场界面展示完整计费明细。
   • 操作逻辑：系统根据不同运行场景自动切换屏幕显示文本内容。
   • 核心作用：可视化展示停车场全部运行数据，实现无纸质信息查看。

技术路线

1. 编程语言：C 语言

   • 选型理由：STM32 单片机主流开发语言，执行效率高，底层硬件驱动开发适配性强，是本科嵌入式标准学习语言。
   • 课题用途：编写单片机外设驱动、计费逻辑、射频读卡、舵机控制、屏幕显示全部业务逻辑代码。

2. 开发芯片：STM32F103C8T6 单片机

   • 选型理由：入门级 32 位嵌入式芯片，外设资源充足，开发教程完善，硬件采购成本低。
   • 课题用途：作为整套停车终端的硬件控制核心，调度所有外设协同工作。

3. 开发工具：Keil MDK5 开发软件

   • 选型理由：专为 ARM 内核单片机开发的 IDE，编译、调试、下载一体化，高校嵌入式课程通用工具。
   • 课题用途：代码编写、程序编译、硬件程序烧录、在线调试功能逻辑。

4. 辅助仿真工具：ST-LINK 下载器

   • 选型理由：配套 STM32 芯片专用下载调试工具，稳定实现程序烧写与硬件在线调试。
   • 课题用途：将编写完成的程序烧录至单片机硬件，调试代码逻辑 bug。

5. 硬件驱动工具：串口调试助手

   • 选型理由：简易串口数据查看工具，可打印单片机运行日志、卡号数据、计时信息。
   • 课题用途：开发阶段调试射频读卡、计时计费逻辑，排查数据读取异常问题。

6. 硬件设计辅助软件：Altium Designer

   • 选型理由：主流电路原理图绘制软件，本科电子、计算机专业通用绘图工具。
   • 课题用途：绘制整套停车终端硬件电路连接原理图，梳理外设接线逻辑。

7. 测试工具：万用表、逻辑分析仪简易版

   • 选型理由：基础硬件检测工具，成本低，适合嵌入式硬件调试。
   • 课题用途：硬件搭建完成后检测电路通断、电压输出，排查硬件接线故障。

8. 运行环境：Windows10/11 操作系统

   • 选型理由：Keil MDK 开发软件主流适配系统，兼容性良好。
   • 课题用途：承载全部代码开发、硬件调试、原理图绘制软件运行。

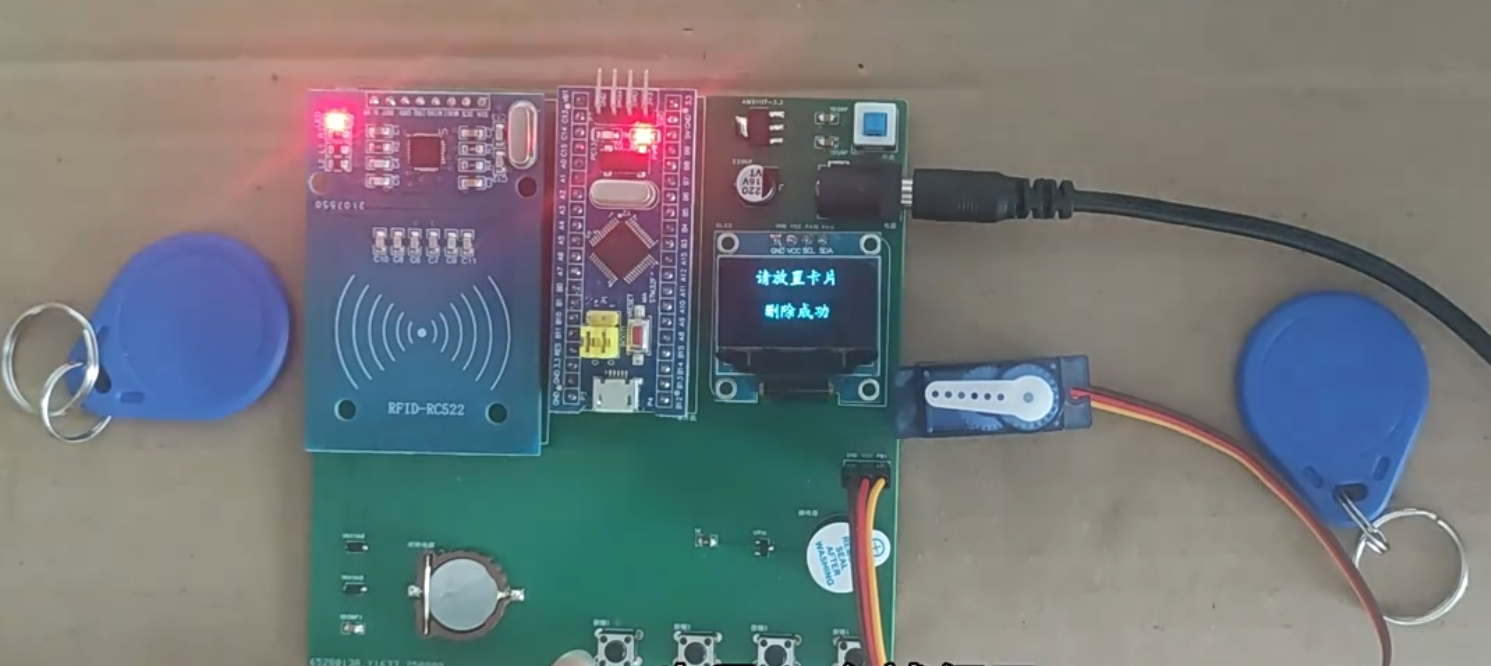

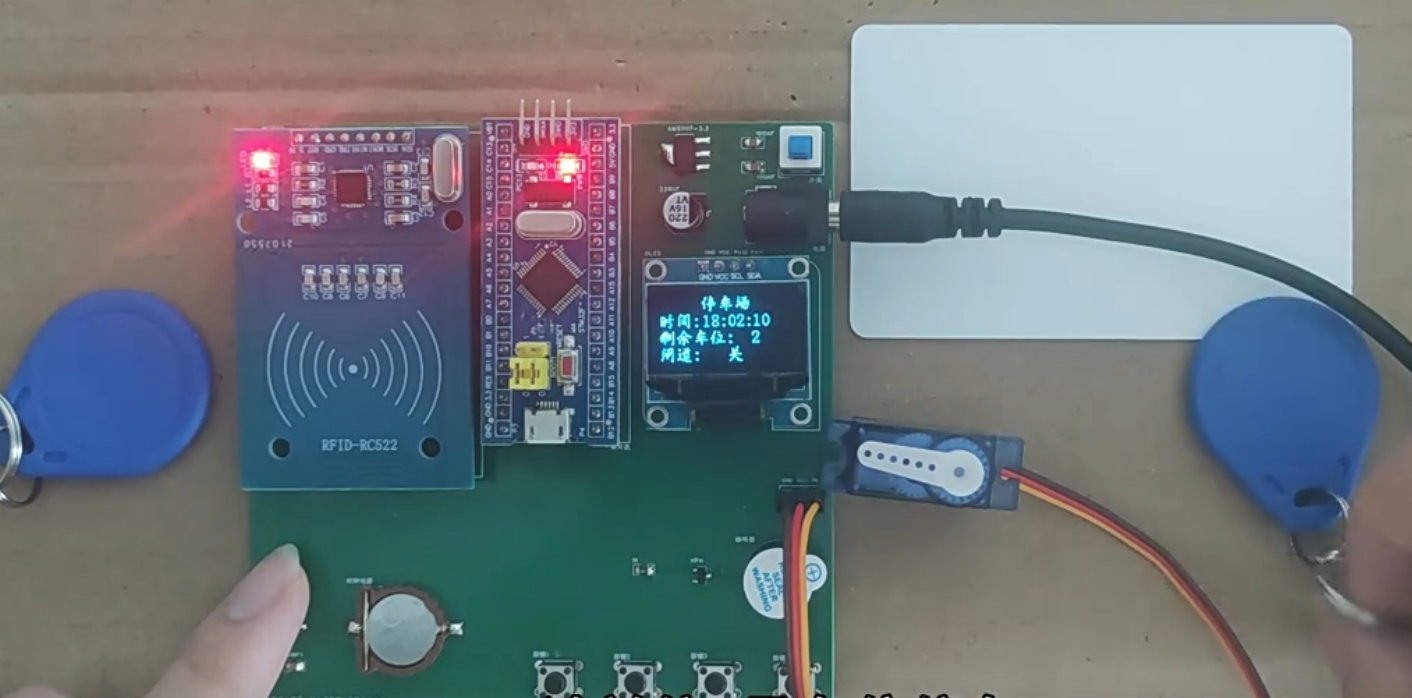

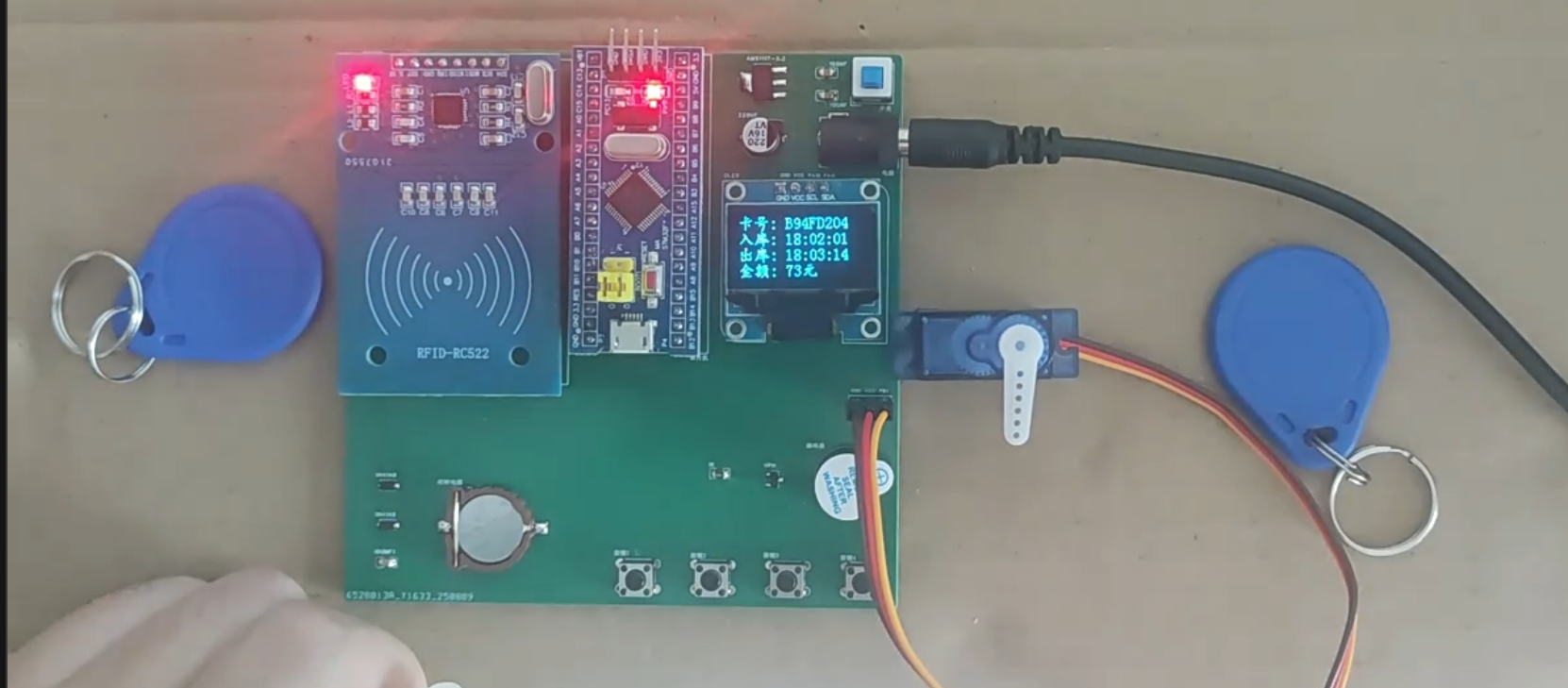

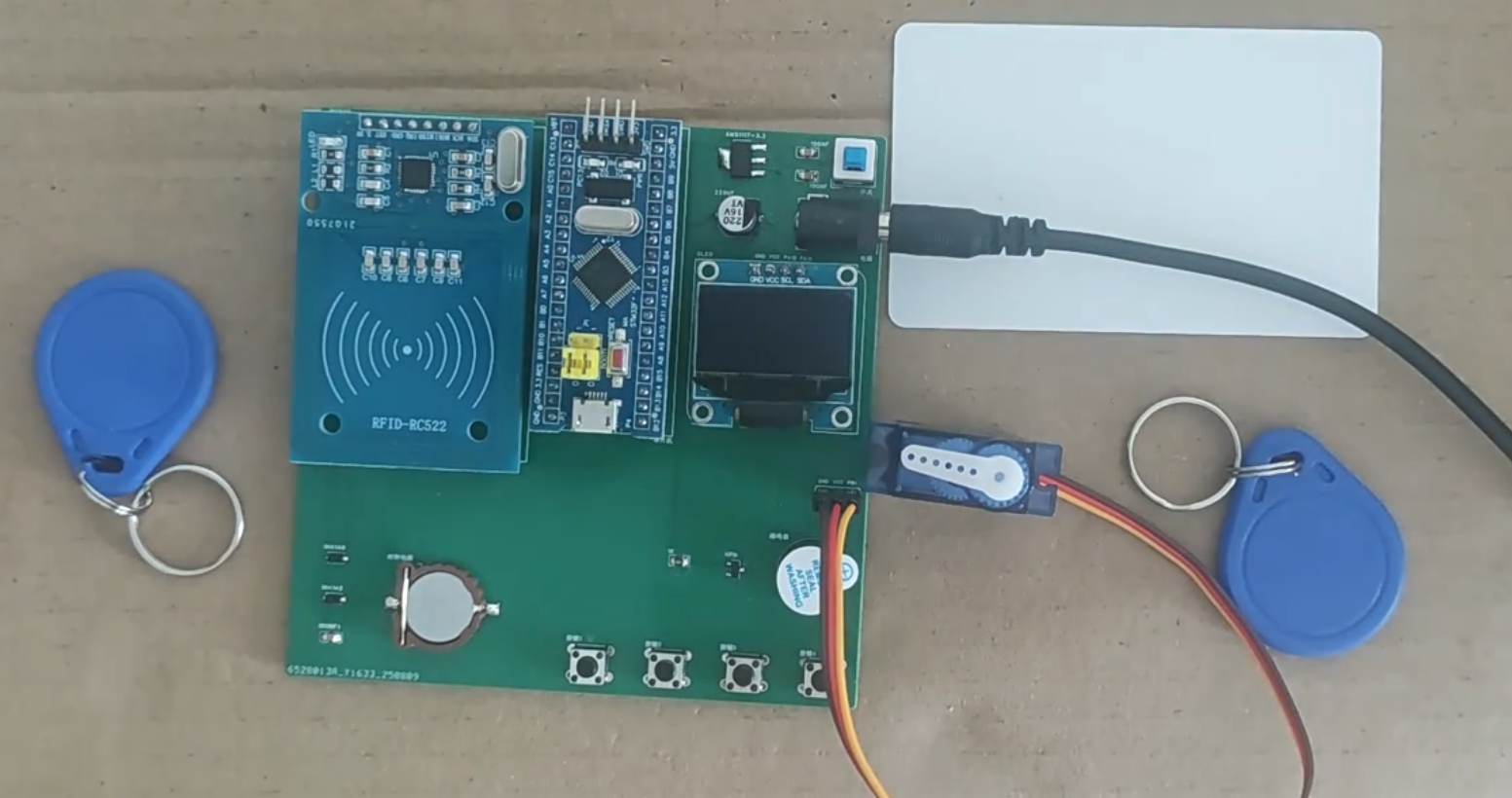

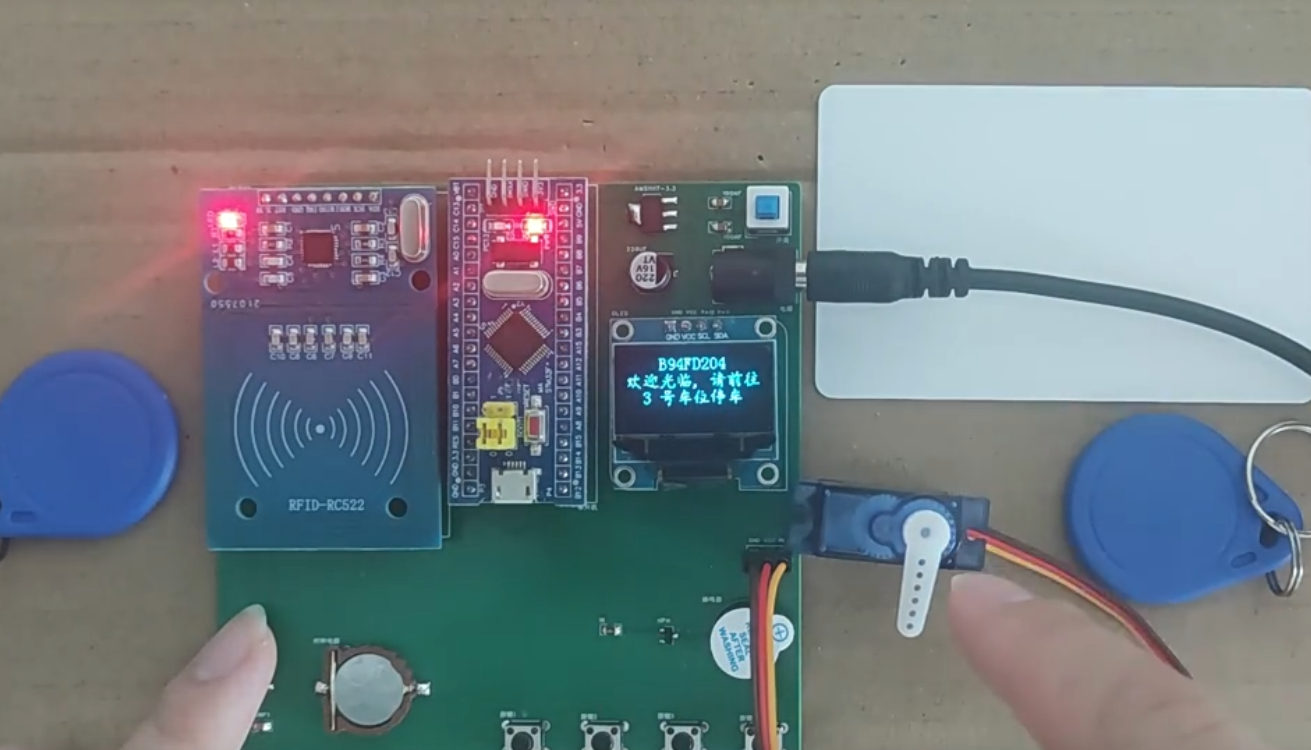

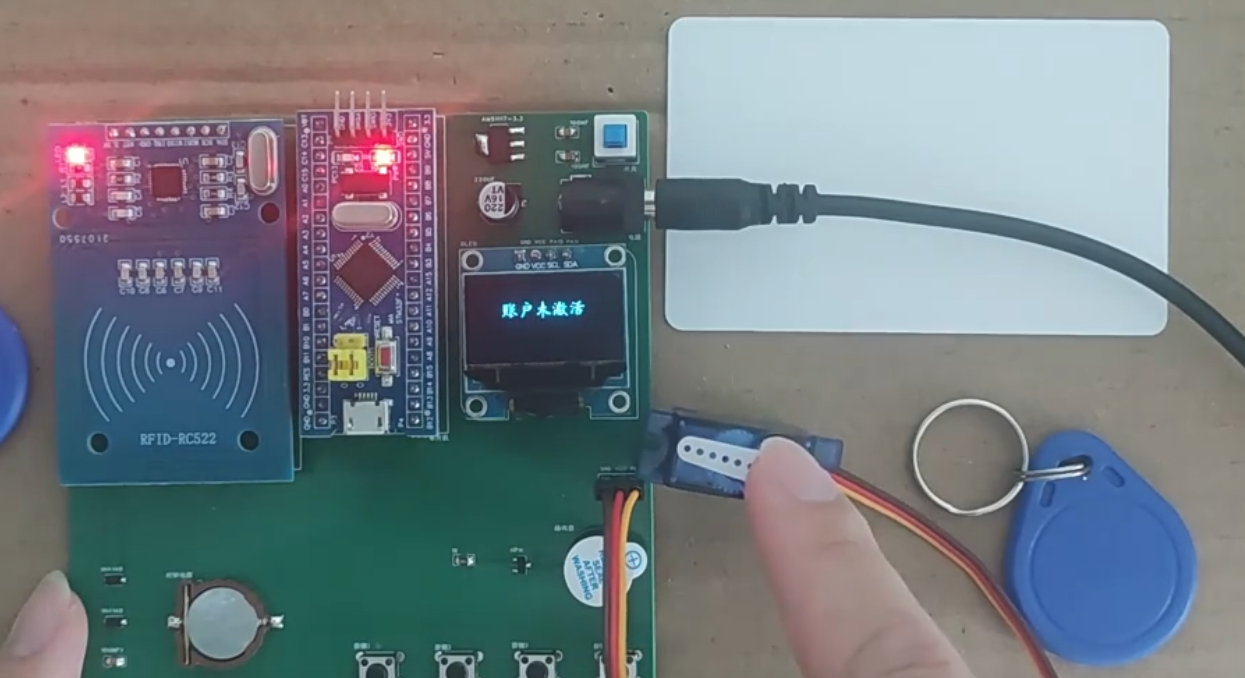

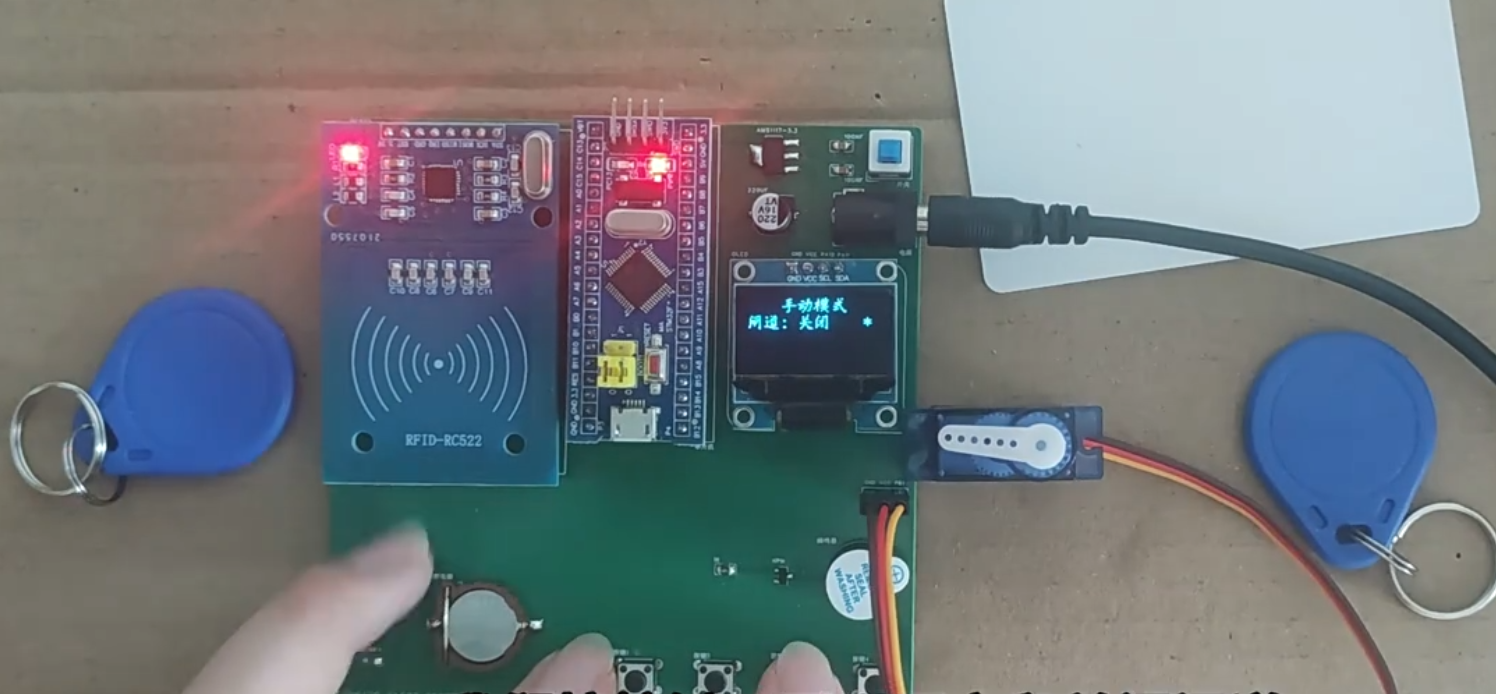

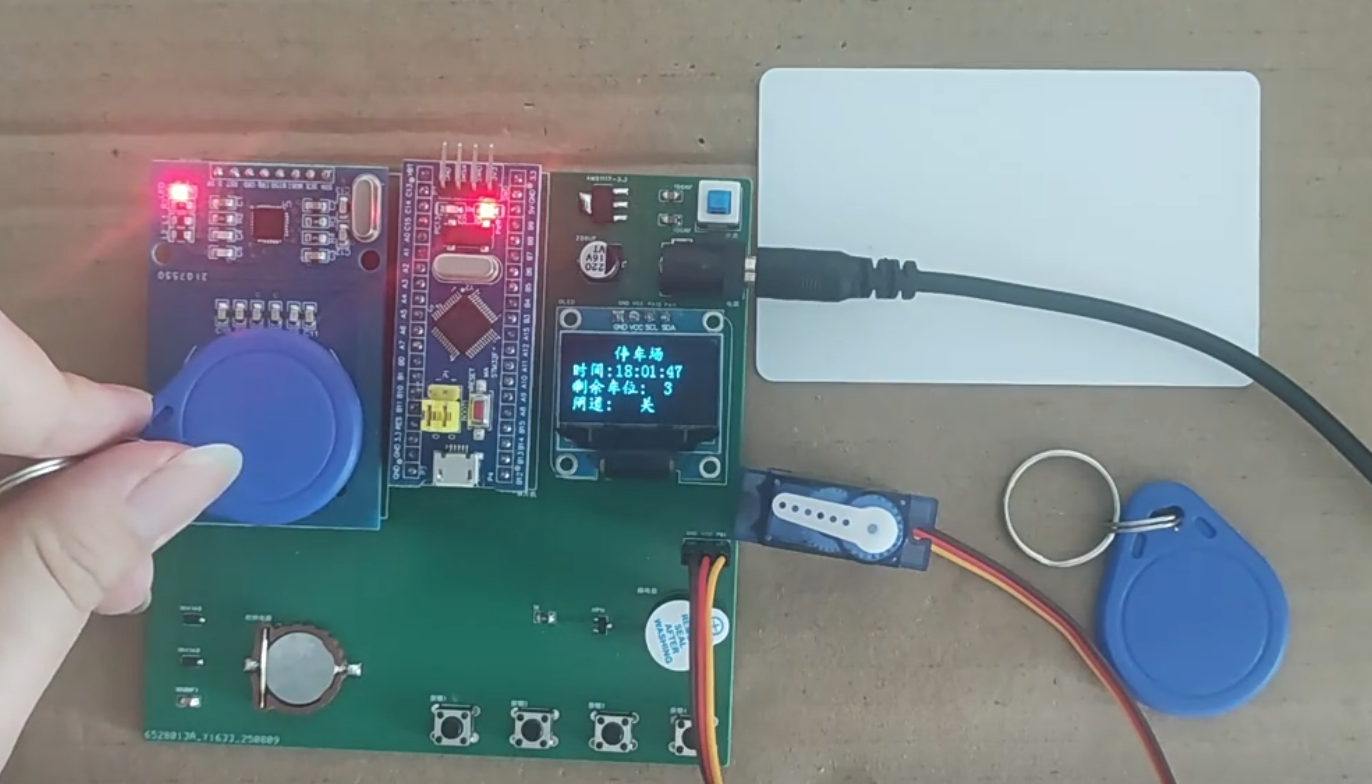

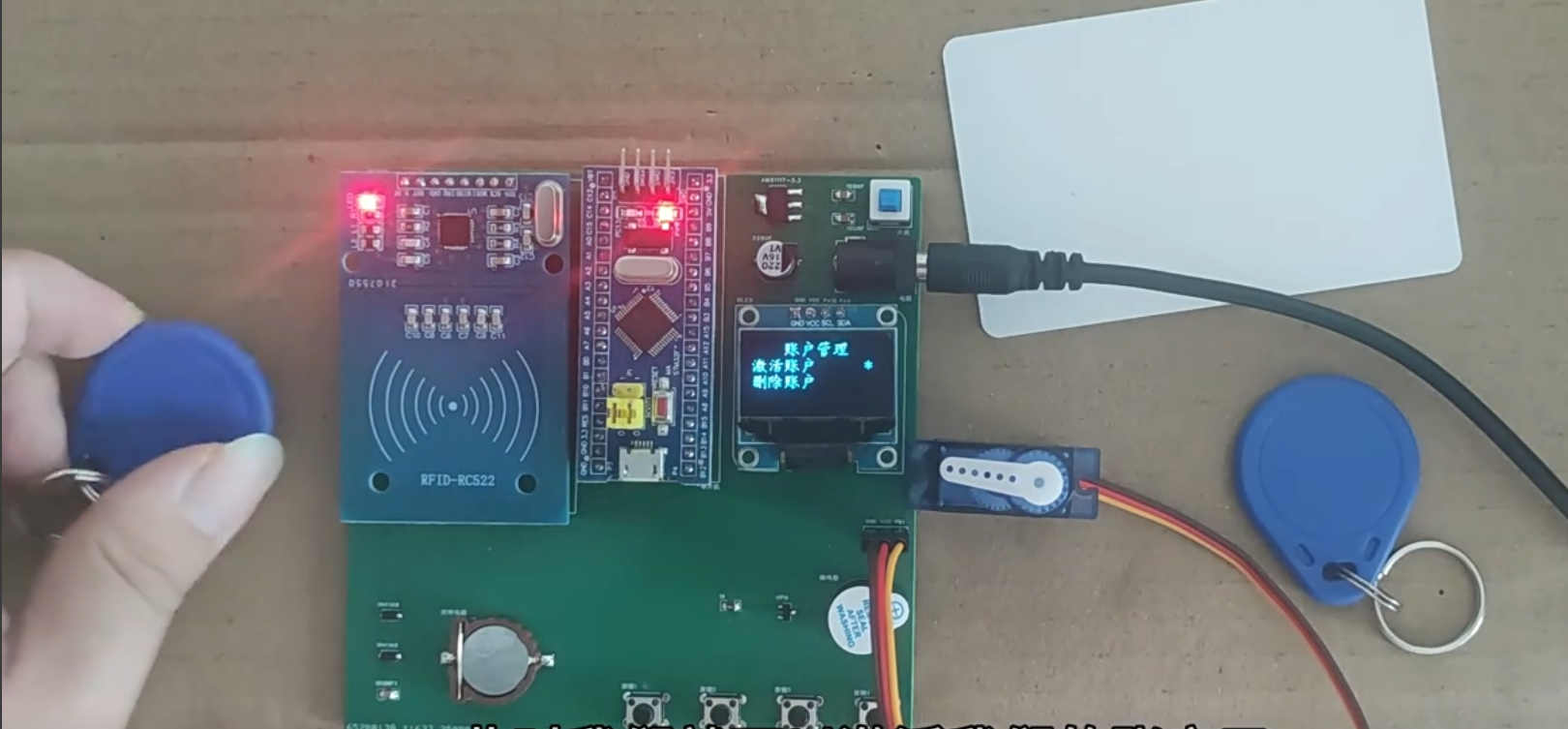

项目演示
