7月5日

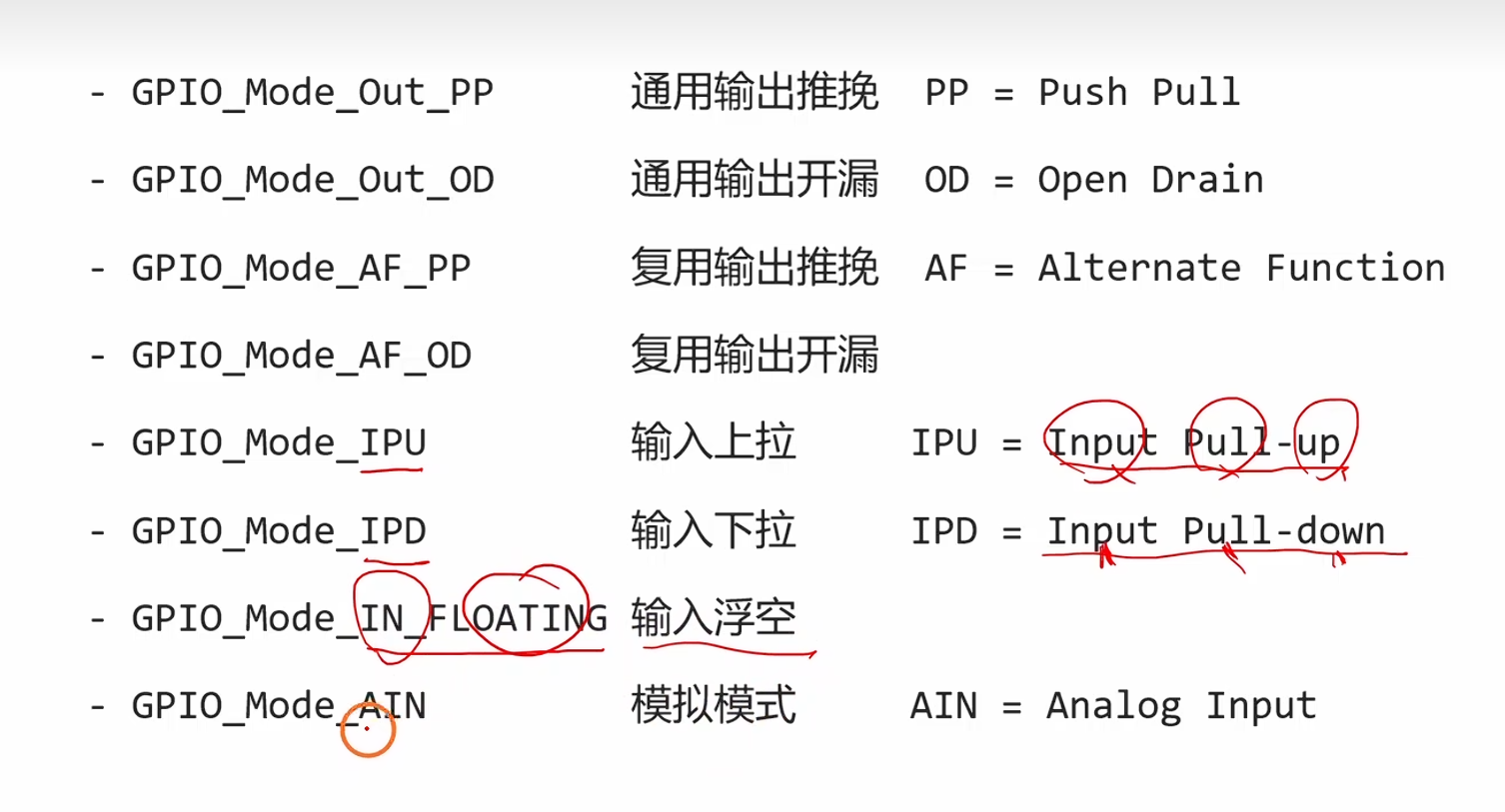

1.1；学习了GPIO的四种输出模式：通用输出推挽，通用输出开漏，复用输出推挽，复用输出开漏

通用：单片机的cpu直接控制GPIO外设，输出高低电平

复用：cpu通过其他外设间接控制GPIO外设，输出高低电平

推挽：推是指向外输出电流，挽是指外面向内输入电流。工作时N-MOS，和P-MOS交替接通，N接通，P断开，则说明寄存器输出0，引脚输出低电平。P接通，N断开，则说明寄存器输出1，引脚输出高电平。

开漏：N-MOS的漏极一直处于短路状态，即P-MOS一直断开，此时，寄存器输出0，引脚输出低电平，寄存器输出1，引脚悬空，呈现高阻抗状态。

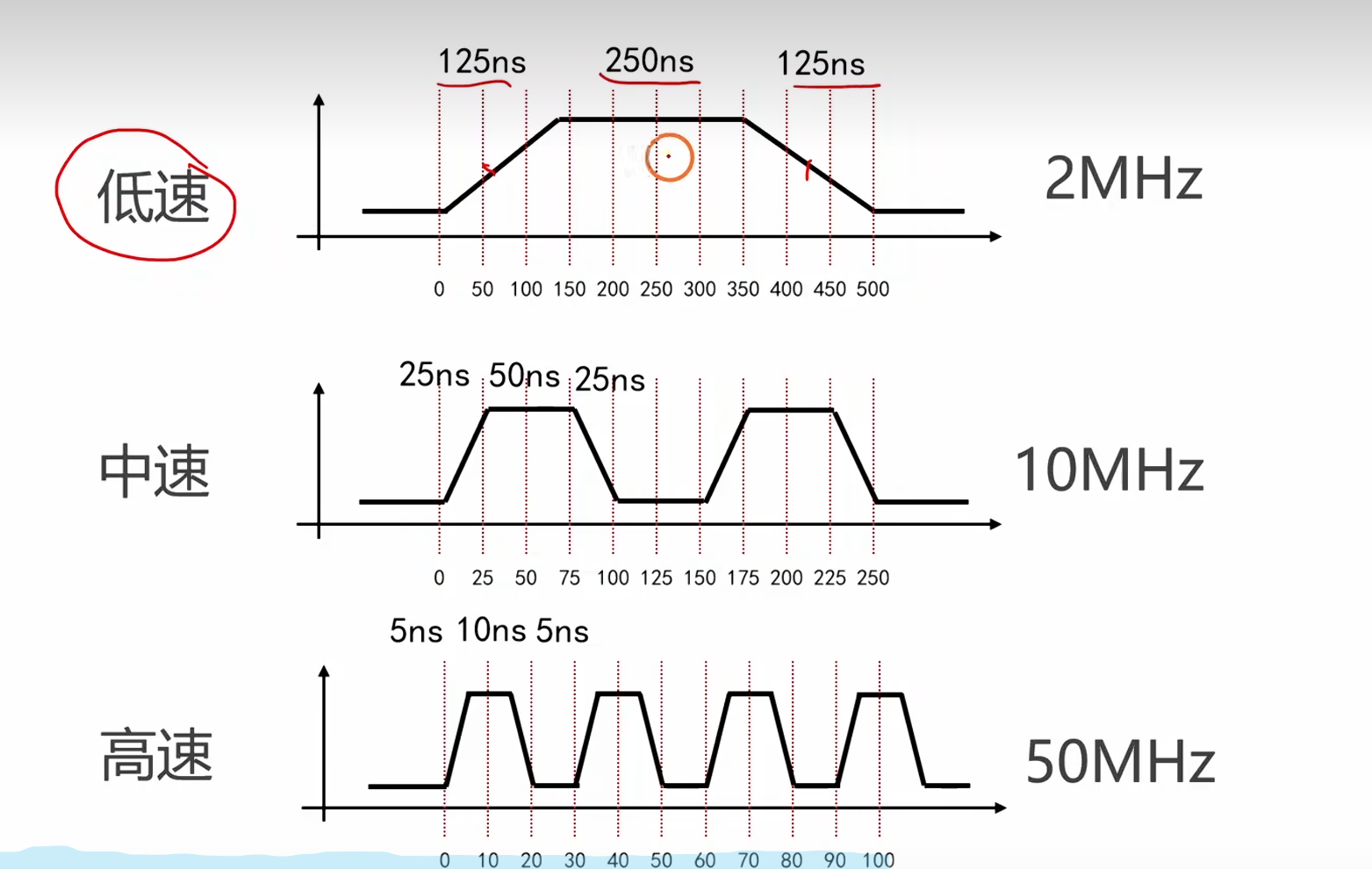

1.2：IO的最大输出速度

IO的最大输出速度：向IO写入0，1，且不失真的最大速度

上升时间：IO口从低电平上升到高电平所需要的时间

下降时间：IO口从高电平下降到低电平所需要的时间

保持时间：IO口在高电平保持的时间

限制最大速度的因素：上升时间和下降时间的长短

1.3LED闪灯实验

有两种接法，推挽，开漏

此次实验是开漏

代码如下

#include "stm32f10x.h"
#include "delay.h"

int main(void)
{
    //开启GPIOC接口
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

    //初始化IO引脚，PC13通用输出开漏模式，最大输出速度是2MHZ
    GPIO_InitTypeDef GPIO_InitStruct={0};

    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_13;
    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_OD;
    GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;

    GPIO_Init(GPIOC,&(GPIO_InitStruct));

    while(1)
    {

        GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);//写0,亮
        Delay(1000);//延迟100ms
      GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);//写1，灭
        Delay(1000);
    }
}

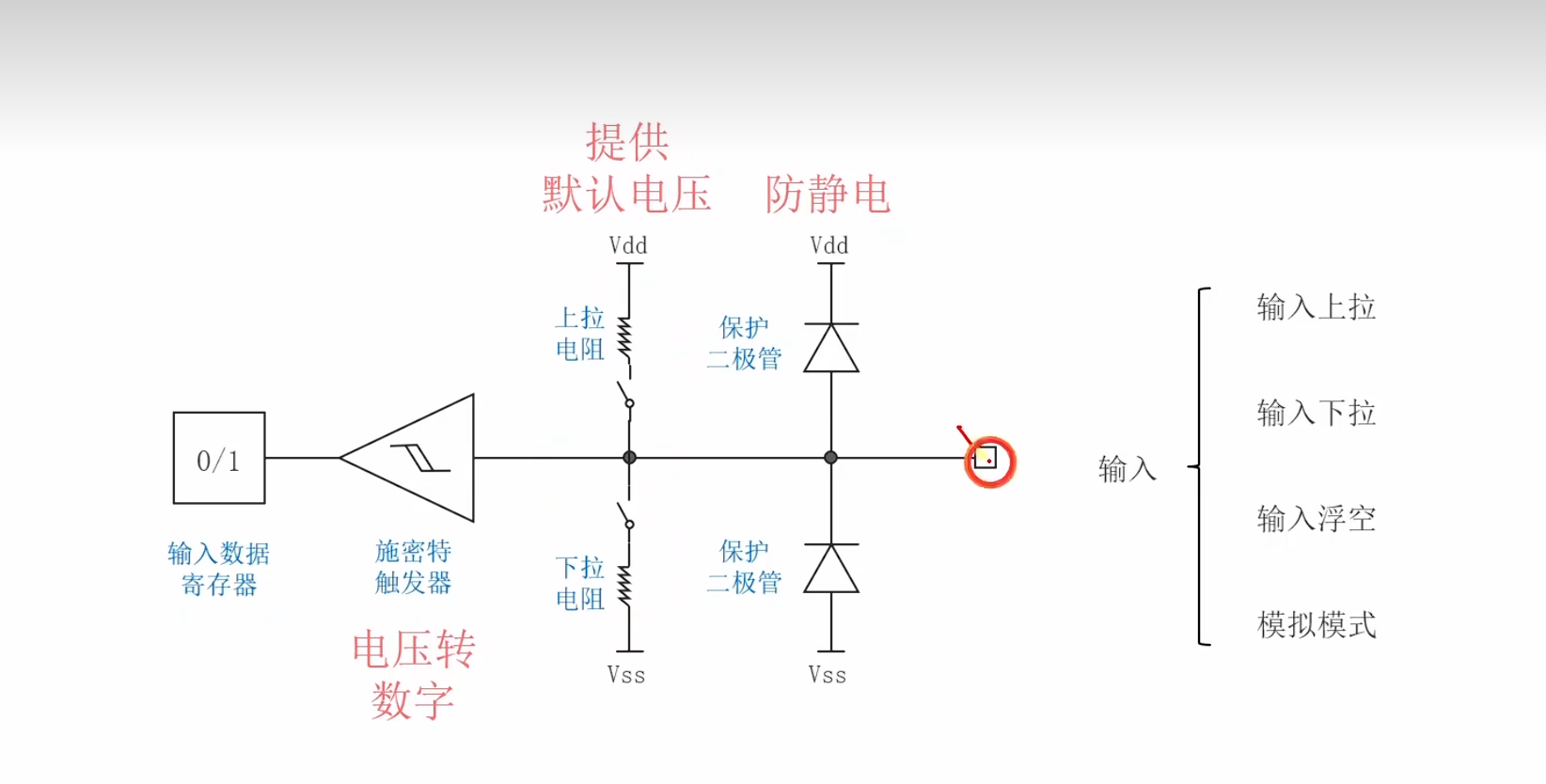

1.4GPIO4种输入模式

输入上拉：上拉电阻闭合

输入下拉：下拉电阻闭合

输入浮空：上拉，下拉电阻都闭合

1.5按钮实验

代码如下

#include "stm32f10x.h"
#include "delay.h"

int main(void)
{
    //开启GPIOC接口
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    //初始化IO引脚，PC13通用输出开漏模式，最大输出速度是2MHZ
    GPIO_InitTypeDef GPIO_InitStruct={0};

    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;
    GPIO_Init(GPIOA,&(GPIO_InitStruct));

    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_1;
    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;

    GPIO_Init(GPIOA,&(GPIO_InitStruct));


    //GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
    while(1)
    {
        if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)==Bit_RESET)
        {

       GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
      }
        else
        {
            GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);
        }
  }
}
