在工业以太网领域，EtherCAT凭借高速实时性、拓扑灵活性和低成本部署优势，成为运动控制、自动化产线、伺服驱动等场景的主流通讯方案。而同步精度是衡量EtherCAT系统性能的核心指标，直接决定设备协同动作的稳定性、数据采集的准确性以及控制指令的执行效率。本文将深度拆解EtherCAT三大同步模式，重点解读分布式时钟（DC）的核心功能与运行逻辑，并结合FCE1200_STM32F405_DA模块200μs DC周期实例，详解程序执行流程与耗时细节，帮你彻底吃透EtherCAT同步技术的底层逻辑。

一、EtherCAT三大同步模式：适配不同场景的控制方案

EtherCAT协议针对不同工业控制需求，定义了Free Run（非同步）、SM-Synchronous（总线同步）、DC-Synchronous（分布式时钟同步）三种核心同步模式，三者在触发机制、同步精度、适用场景上差异显著，可根据设备类型、控制要求灵活选型。

1. Free Run模式（非同步）

Free Run是EtherCAT最基础的工作模式，全程脱离主站周期约束，属于完全非同步机制。该模式下，从站设备的过程数据处理、输入采集、输出生效等动作，均由内部硬件事件自主触发，与主站的通讯周期没有任何时间绑定关系。

• 核心特性：无需定义主站周期性数据帧与从站本地程序的时间关联，各个Free Run从站之间的时间偏移量完全随机、无固定规律，不存在统一的时钟基准。

• 同步短板：无同步校准机制，设备之间动作协同性差，仅适用于对实时性、同步性无要求的场景。

• 典型应用：信号变化缓慢的模拟量I/O设备，比如温度传感器、湿度传感器、液位监测仪表等低速采集设备，这类设备无需精准同步，只需周期性采集数据即可。

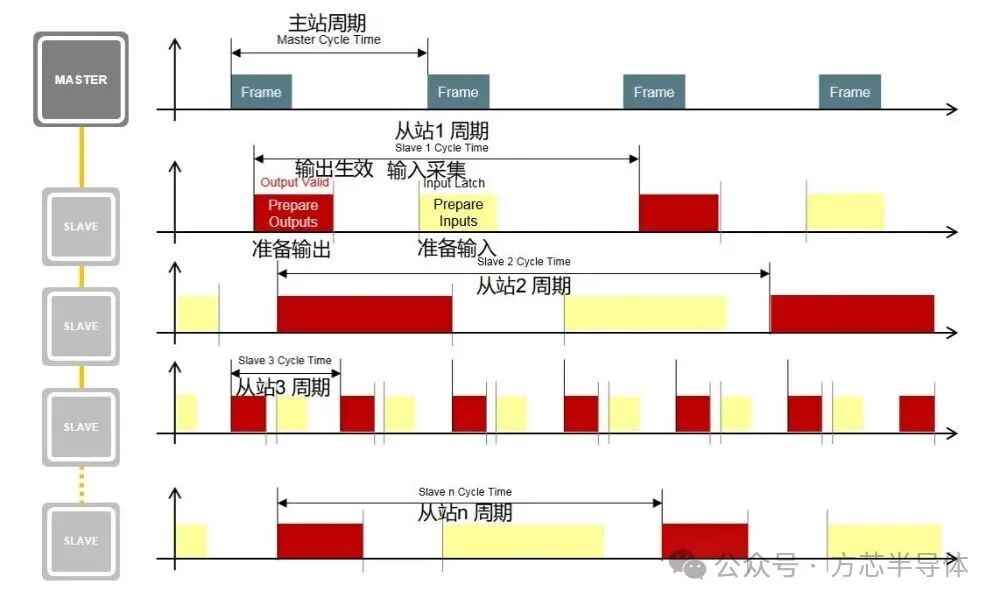

Free Run模式（非同步）时序图(图片来源：网络)

从时序逻辑来看，主站持续发送周期性数据帧，但各从站按照自身本地时钟独立运行，输出生效、输入采集的时机互不干扰，整体呈现“各自为政”的运行状态。

2. SM-Synchronous模式（总线同步）

SM（Sync Manager，同步管理器）同步模式，是依托EtherCAT总线帧触发的半同步机制。该模式下，从站的过程数据处理动作，由接收到主站发送的周期性过程数据帧时产生的硬件中断触发，实现了从站与主站通讯周期的初步绑定。

• 触发逻辑：主站发送过程数据帧，数据帧沿总线拓扑依次经过各个从站，每个从站检测到数据帧到达时，立即触发SM硬件中断，启动本地数据处理、输入采集、输出控制等流程。

• 同步误差来源：这是该模式的核心短板，也是无法满足高精度控制的关键原因。

误差一：主站发送数据帧存在固有抖动（Jitter），所有从站接收的帧信号 都会携带该抖动，导致中断触发时机偏移；

误差二：总线物理传播延时影响，拓扑末端从站接收数据帧的时间，必然  晚于近端从站，形成逐级累积的时间差，同步精度被大幅削弱。

• 适用场景：对同步精度要求中等的常规PLC控制，比如简单的定位动作、普通电磁阀控制、流水线启停控制等场景，可满足基础协同需求。

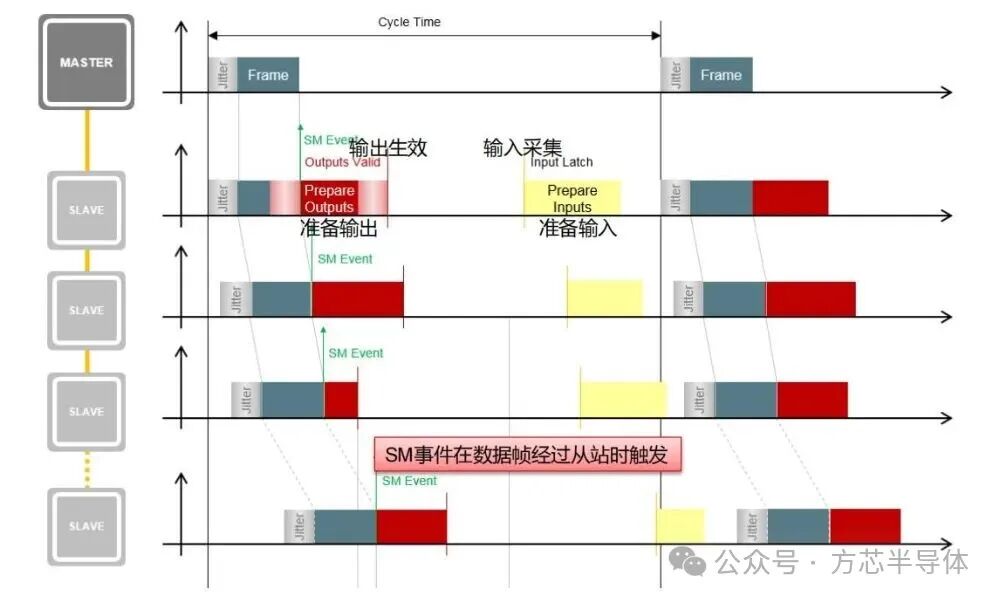

SM-Synchronous模式（总线同步）（图片来源：网络）

3. DC-Synchronous模式（分布式时钟同步）

DC-Synchronous（分布式时钟同步）是EtherCAT专为高精度实时控制设计的顶级同步模式，彻底摆脱主站抖动和总线传播延时的束缚，实现微秒级甚至纳秒级的全网设备同步，是伺服驱动、多轴运动控制、超采样IO等高端场景的必选方案。

• 核心原理：依托分布式时钟技术，全网所有DC从站共享统一的系统时间（DC System Time），基于这个全局基准时间自主产生硬件同步中断，无需依赖总线帧到达信号触发。

• 核心优势：同步触发事件完全独立，不受主站帧抖动、总线传输延时的影响，所有从站的同步事件（SYNC Event）在同一时刻触发，实现真正意义上的全网同步。

• 适用场景：NC任务控制的伺服电机驱动、多轴联动机械手、高速超采样IO模块、精密检测设备等，对同步精度和实时性有极致要求的工业场景。

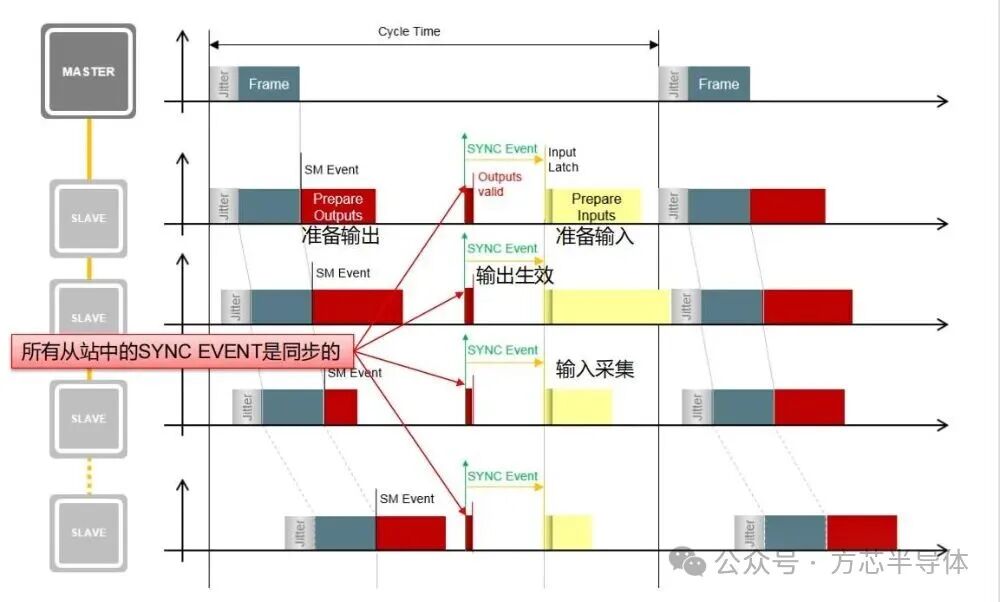

DC-Synchronous模式（分布式时钟同步）（图片来源：网络）

二、分布式时钟（DC）：EtherCAT高精度同步的核心

分布式时钟（Distributed Clock，简称DC）是EtherCAT实现高精度同步的核心技术，相当于整个总线系统的“统一时钟源”。它能让所有接入总线的EtherCAT从站设备共享完全一致的系统时间，以此为基准协调各设备的任务执行、数据采集、指令输出，彻底解决总线延时和时钟偏差问题。支持分布式时钟功能的从站，被统称为DC从站。

分布式时钟的核心功能

DC模块并非单纯的时钟同步工具，而是集成了时钟校准、信号触发、时间标记、数据同步等多重能力的综合控制单元，核心功能涵盖七大维度：

• 跨设备时钟同步：校准所有DC从站的本地时钟，消除设备间的时钟偏差，实现全网时间统一；

• 主站同步时钟供给：为主站提供精准的同步时钟基准，保障主从站时钟协同；

• 同步输出信号（SYNC）生成：产生全局一致的SYNC同步信号，驱动设备同步动作；

• 输入事件精准时间标记：为数字量/模拟量输入事件打上高精度时间戳，保障数据溯源和时序准确性；

• 同步中断触发：生成全局同步的硬件中断，统一调度从站应用程序执行；

• 数字量输出同步更新：所有从站输出指令同时生效，避免输出时序偏差；

• 数字量输入同步采样：全网输入信号在同一时刻采集，保证采集数据的同步性和有效性。

三、DC模式实战解析：200μs周期程序执行与耗时明细

理论结合实践才能真正掌握DC同步技术，本节以FCE1200_STM32F405_DA模块为硬件载体，针对200μs标准DC周期，拆解完整程序执行流程，并精准分析各环节运行耗时，直观展现DC模式的实时控制效率。

1.DC模式程序执行流程

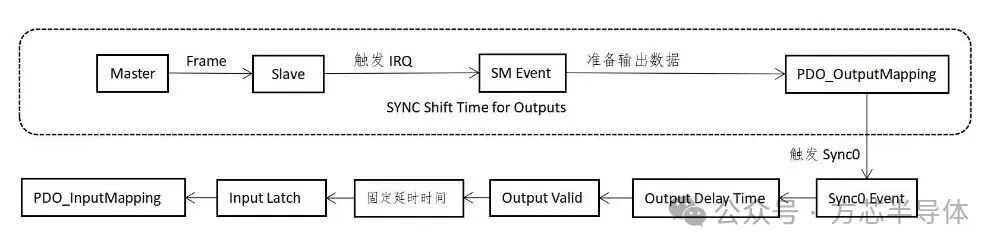

DC模式程序执行流程图

2. DC周期全局耗时参数

整个DC周期设定为200μs，各关键节点的耗时均经过精准校准，其中TwinCAT系统会自动将输出同步偏移时间（SYNC Shift Time for Outputs）默认设为通讯周期的30%，保证IRQ触发到Sync0同步的时间配比合理，避免时序冲突。核心全局耗时参数如下：

参数名称	耗时数值
IRQ中断脉宽	5.481μs
SYNC0同步信号脉宽	101ns
PDI_Isr程序总执行时间	19.392μs
Sync0_Isr程序总执行时间	114.55μs
IRQ触发到SYNC同步间隔	63.379μs
DC总周期	200μs

3. PDI_Isr程序细分耗时拆解

PDI_Isr是DC模式的预处理中断程序，负责总线交互前期准备，细分环节耗时精准可控，具体明细如下：

执行环节	耗时数值
读取应用层事件寄存器的值	1.862μs
复位计数器	244ns
计算总线循环周期	273.75ns
设置看门狗标志	70.750ns
处理输出过程事件	15.144μs
二次计算总线循环周期	65.25ns
处理过程数据SM事件	95ns
更新输入数据	196ns
检查循环是否超时	1.7862μs

4. Sync0_Isr程序细分耗时拆解

Sync0_Isr是DC同步的核心中断程序，决定同步控制的精度，其中应用程序同步环节占比最高，保障核心控制逻辑稳定运行，细分耗时如下：

执行环节	耗时数值
记录输入数据锁存次数	250ns
检查SM同步序列有效性	255.75ns
检查上一次输入数据读取状态	202ns
输出数据映射	94.75ns
应用程序与sync0事件同步	114.10μs
更新输入数据	2.798μs

四、总结

EtherCAT的三种同步模式覆盖了从低速非同步到高精度同步的全场景需求，而分布式时钟（DC）作为核心技术，凭借全局统一的系统时间、纳秒级同步精度，成为高端工业控制的最优解。通过FCE1200_STM32F405_DA模块的实测数据可见，200μs DC周期下，各程序环节耗时精准、时序严谨，既能满足伺服驱动、多轴运动的高速控制要求，又能保障超采样IO的数据采集精度。

实际工程部署中，建议优先选用SM-Synchronous模式，兼顾实时性和稳定性；针对复杂协同控制场景，可升级为全功能DC模式，最大化发挥EtherCAT的同步性能，打造高效、稳定的工业自动化控制系统。
