项目研究背景

新能源汽车产业近年来进入高速发展阶段，配套民用充电桩设备逐步覆盖小区、园区、商圈等公共场景，嵌入式硬件控制技术成为充电桩智能化改造的核心支撑。当前市面上大量传统充电桩仍采用纯人工登记、无身份核验、无自动计费的粗放管理模式，硬件设备普遍存在功能单一、交互方式简陋、安全管控缺失等问题。多数老式充电桩缺少 IC 卡身份认证机制，无法区分合法用户，充电时长、费用依靠人工手动计算，计费误差大；同时缺少实时时钟、可视化状态显示、语音提示等交互模块，用户无法直观查看充电时长、剩余桩位与消费金额；传统设备无自动闸机管控、充电线路检测功能，无法识别充电枪连接状态，存在空占设备、线路短路等安全隐患，管理成本居高不下。随着嵌入式单片机、射频识别、语音合成等低成本硬件技术成熟，物联网嵌入式控制方案逐步普及，低成本智能化改造方案具备落地条件。针对传统充电桩管控智能化不足、计费流程自动化程度低、人机交互体验差等痛点，本课题基于 STM32 嵌入式单片机搭建一体化智能充电桩控制终端，集成刷卡认证、自动计费、语音播报、多路充电检测、舵机闸机控制等功能，实现全流程无人化充电管理，降低线下运维成本，满足小区、园区小型充电桩智能化改造的实际需求，具备明确的实际应用价值与工程研究意义。

摘要

针对传统民用充电桩身份核验缺失、计费人工化、交互功能单一、无自动管控的行业痛点，本文以 STM32 单片机为核心控制单元，设计一款集成多路充电管理的嵌入式智能充电桩控制系统。系统搭载 RC522 射频模块实现 IC 卡注册、删除与身份认证，依托 RTC 时钟模块完成标准时间计时，通过 LM393 比较器硬件电路检测充电枪连接状态；搭配 OLED 液晶显示屏实现时间、桩位数量、充电消费数据可视化展示，利用 CN-TTS 语音模块完成全流程语音播报，结合舵机实现闸机自动开关门，并通过多按键完成系统时间参数配置。系统内置阶梯计费规则，实时统计充电时长与消费金额，充电结束后自动展示充电记录。课题完成硬件电路搭建、底层驱动程序开发与整机功能调试，经测试系统可稳定完成刷卡认证、三路充电桩状态监测、自动计费、语音提示等全部预设功能，硬件成本低廉，适配小区小型充电桩场景智能化改造，为嵌入式智能充电设备开发提供可行落地方案。

总体方案

一、核心硬件设备清单及选型说明

1. STM32F103C8T6 单片机主控芯片

   • 作用：系统核心控制器，统筹所有外设数据采集、逻辑运算、外设驱动、计费计算、按键交互逻辑处理。
   • 选型理由：本科嵌入式教学主流芯片，资料丰富、开发难度适中，IO 引脚数量充足，可同时驱动 OLED、射频、语音、舵机、指示灯、按键、比较器多路外设，成本低廉，满足多路充电桩控制逻辑运算需求。
   • 使用场景：整机核心控制单元，接收各传感器模块信号，执行计费算法、舵机控制、语音触发、屏幕刷新等全部业务逻辑。

2. RC522 射频识别模块

   • 作用：读取 IC 卡卡片序列号，完成卡片注册、删除、身份识别校验，实现用户刷卡认证。
   • 选型理由：通用射频读卡模块，通信协议简单，单片机驱动代码成熟，适配 M1 标准 IC 卡，满足刷卡开门、权限校验需求。
   • 使用场景：用户刷卡身份核验、新卡注册、失效卡片删除管理。

3. DS3231 RTC 实时时钟模块

   • 作用：精准记录年、月、日、时、分、秒，为充电计时、系统时间校准提供标准时间基准。
   • 选型理由：自带备用电池，断电后时间不丢失，计时精度高，I2C 通信方式占用引脚少，适配嵌入式计时场景。
   • 使用场景：系统时间显示、充电起止时间记录、阶梯计费时长计算。

4. 0.96 寸 I2C OLED 液晶显示屏

   • 作用：可视化展示系统时间、剩余充电桩数量、充电状态、卡片操作提示、充电消费账单。
   • 选型理由：体积小巧、功耗低、显示清晰，I2C 通信占用引脚少，本科嵌入式项目常用显示外设。
   • 使用场景：人机可视化交互，实时展示设备运行数据与操作反馈。

5. CN-TTS 语音合成模块

   • 作用：接收单片机串口指令，播放预设中文语音播报内容。
   • 选型理由：支持离线中文语音合成，无需联网，串口通信驱动简单，可自定义多段播报语音，适配充电场景语音提示需求。
   • 使用场景：刷卡欢迎、充电启动、充电结束、消费金额语音播报。

6. SG90 微型舵机

   • 作用：通过旋转角度模拟充电桩闸机开关门动作，刷卡后自动控制闸机开合。
   • 选型理由：5V 单片机直接驱动，控制逻辑简单，体积小，适合模拟闸机机械控制场景。
   • 使用场景：刷卡认证成功后自动开闸，再次刷卡结束充电关闸。

7. LM393 电压比较器模块（3 路）

   • 作用：分别检测三路充电桩充电枪是否接入，输出高低电平信号给单片机判断充电状态。
   • 选型理由：电压检测电路简单稳定，可区分线路通断状态，实现硬件级充电接入检测。
   • 使用场景：实时监测三路充电桩接口连接状态，触发指示灯、计费、语音逻辑。

8. 红色 LED 状态指示灯（3 个）

   • 作用：对应三路充电桩，充电接入时点亮，直观展示充电运行状态。
   • 选型理由：低成本指示外设，驱动逻辑简单，直观反馈硬件工作状态。
   • 使用场景：充电桩充电中状态可视化灯光提示。

9. 独立轻触按键 5 个

   • 作用：实现系统设置进入、切换、确认、加减、返回操作，用于时间参数校准。
   • 选型理由：机械按键成本低，单片机 IO 直接读取电平，逻辑简单易实现。
   • 使用场景：系统时间、基础参数手动配置交互。

10. 配套硬件环境：Windows10 计算机、ST-LINK 下载器、5V 直流稳压电源、杜邦线、面包板

+   作用：计算机用于代码编写、编译、烧录调试；下载器完成程序烧录；电源为整套硬件外设稳定供电。
+   选型理由：嵌入式开发标准配套工具，适配本科开发调试环境。

二、硬件整体架构逻辑

以 STM32 单片机为核心，采用 I2C 总线连接 OLED 显示屏与 RTC 时钟模块；SPI 总线驱动 RC522 射频模块；串口引脚对接 CN-TTS 语音模块；PWM 引脚控制舵机旋转；普通 GPIO 引脚分别连接五路按键、三路 LED 指示灯、三路 LM393 比较器信号输出端；外部 5V 稳压电源为全部外设统一供电，硬件之间通过数字信号完成数据交互，主控芯片统一调度所有外设协同工作。

核心功能

一、基础交互功能

1. OLED 液晶实时显示功能

   • 实现效果：屏幕持续刷新展示完整年月日时分秒系统时钟、空闲充电桩剩余数量、每路充电桩充电运行状态；执行刷卡、注册、删除、充电结束操作时同步弹出对应文字提示。
   • 操作逻辑：设备上电自动初始化屏幕，主控每 200ms 刷新一次显示数据，发生业务操作时优先更新提示文字。
   • 使用场景：用户、运维人员直观查看设备时间、桩位占用情况、操作反馈。
   • 核心作用：实现可视化人机交互，替代纯硬件指示灯，展示完整文字数据。

2. RTC 时钟计时功能

   • 实现效果：硬件独立持续计时，断电后时间不丢失，为充电时长计算、系统时间展示提供标准时间戳。
   • 操作逻辑：上电后单片机读取 RTC 模块实时时间，按键校准后自动保存时间参数。
   • 使用场景：系统时间显示、充电开始与结束时间记录、阶梯计费时长统计。
   • 核心作用：提供精准时间基准，支撑计费、计时全流程业务逻辑。

3. 五按键参数设置交互功能

   • 实现效果：按键 1 进入 / 退出设置界面；按键 2 切换设置选项；按键 3 执行确认、数值自增；按键 4 数值自减；按键 5 返回上一级页面，专门用于系统时间校准。
   • 操作逻辑：空闲状态下按下设置键进入参数界面，通过切换键选择年、月、日、时、分、秒参数，增减键调整数值，确认键保存修改，返回键退出设置。
   • 使用场景：运维人员定期校准设备系统时钟。
   • 核心作用：提供本地手动参数配置通道，无需上位机即可完成设备时间校准。

二、射频卡身份认证核心功能

4. IC 卡注册功能

   • 实现效果：刷卡识别空白卡片后，屏幕展示 “注册成功”，系统存储卡片序列号，该卡片后续可正常刷卡使用设备。
   • 操作逻辑：运维进入注册模式，放置未登记 IC 卡，RC522 读取卡号存入单片机存储区，完成注册。
   • 使用场景：新增用户 IC 卡权限开通。
   • 核心作用：完成合法用户卡片录入，实现设备使用权限管控。

5. IC 卡删除功能

   • 实现效果：刷卡识别已注册卡片后，屏幕展示 “删除成功”，系统清除该卡号存储记录，卡片失效无法再使用。
   • 操作逻辑：运维进入删除模式，放置目标 IC 卡，主控清除对应卡号数据。
   • 使用场景：用户退卡、卡片丢失时注销使用权限。
   • 核心作用：支持权限动态管理，剔除失效卡片。

6. IC 卡身份校验识别功能

   • 实现效果：仅完成注册的 IC 卡刷卡可触发后续闸机、语音、分配桩位逻辑；未注册卡片刷卡无任何设备响应。
   • 操作逻辑：RC522 读取卡片序列号，单片机与本地存储合法卡号比对，匹配成功执行后续业务，匹配失败无操作反馈。
   • 使用场景：用户刷卡开启充电权限。
   • 核心作用：实现设备使用身份认证，杜绝无关人员随意使用充电桩。

三、充电桩硬件检测与状态指示功能

7. LM393 三路充电接口检测功能

   • 实现效果：三路独立检测电路分别识别充电枪是否接入，接入后向主控输出高电平信号，断开输出低电平。
   • 操作逻辑：硬件电路实时采集线路通断信号，单片机循环读取三路检测引脚电平。
   • 使用场景：实时监测每一路充电桩是否接入充电设备。
   • 核心作用：硬件层面识别充电启动、充电结束节点，触发计费与状态逻辑。

8. 充电状态 LED 指示灯功能

   • 实现效果：对应充电桩接口检测到充电枪接入时，该路 LED 指示灯常亮；充电枪断开后指示灯熄灭。
   • 操作逻辑：主控读取 LM393 检测信号，同步控制对应 IO 引脚输出电平点亮 / 关闭 LED。
   • 使用场景：远距离直观查看充电桩是否处于充电运行状态。
   • 核心作用：灯光辅助状态提示，提升设备易用性。

四、闸机机械控制功能

9. 舵机自动开关闸机功能

   • 实现效果：合法 IC 卡首次刷卡，舵机旋转模拟闸机开门；充电完成再次刷卡，舵机反向旋转关闭闸机。
   • 操作逻辑：卡号校验通过后，主控输出对应 PWM 信号控制舵机旋转至开门角度；二次刷卡充电结束后切换 PWM 参数实现关门。
   • 使用场景：用户刷卡进出充电区域，实现充电区域自动管控。
   • 核心作用：模拟实体充电桩闸机，实现充电区域自动化门禁管理。

五、语音播报辅助交互功能

10. CN-TTS 全流程语音播报功能

+   实现效果：刷卡分配桩位播报 “欢迎光临，请前往 X 口充电桩进行充电”；充电枪接入播报 “欢迎使用智能充电桩，开始充电”；充电结束播报 “x 号充电口充电结束，本次充电金额共计 XX 元”；二次刷卡离场播报 “欢迎再次光临”。
+   操作逻辑：设备触发对应业务节点时，单片机向语音模块发送串口指令，播放预存语音文本。
+   使用场景：全流程语音提示，视力不佳用户、户外嘈杂场景下提升交互体验。
+   核心作用：语音同步反馈设备运行状态，完善人机交互渠道。

六、计费与账单统计核心功能

11. 阶梯自动计费功能

+   实现效果：充电时长每 10 秒计费 10 元，20 秒计费 20 元，按时长阶梯累加，单次充电金额上限锁定 90 元。
+   操作逻辑：充电枪接入后，单片机读取 RTC 时钟记录起始时间，实时计算充电时长，按规则累加费用，金额达到 90 元后停止计费累加。
+   使用场景：全程自动计算充电消费金额，无需人工统计。
+   核心作用：实现无人化自动计费，解决传统人工记账误差大、效率低的痛点。

12. 充电账单记录显示功能

+   实现效果：充电枪断开结束充电时，OLED 屏幕固定展示充电端口编号、充电起始时间、充电断开时间、本次充电总消费金额。
+   操作逻辑：检测到充电接口断开后，主控停止计费运算，调取存储的起止时间、计费金额数据推送至屏幕显示。
+   使用场景：充电结束后用户查看本次消费明细。
+   核心作用：可视化展示消费账单，保证计费透明可追溯。

技术路线

1. 硬件主控芯片：STM32F103C8T6 单片机

   • 选型理由：国内高校嵌入式课程主流教学芯片，开源驱动资源丰富，IO 引脚充足可驱动多路外设，开发难度适配本科学生，成本低廉。
   • 课题用途：整机逻辑控制、外设驱动、计费算法运算、按键交互处理、数据存储管理。

2. 编程语言：C 语言

   • 选型理由：嵌入式单片机标准开发语言，执行效率高，硬件底层操作适配性强，本科计算机、电子专业必修编程语言。
   • 课题用途：编写单片机底层驱动、业务逻辑、计费算法、外设交互全部程序代码。

3. 开发编译工具：Keil MDK5

   • 选型理由：STM32 单片机专用编译开发软件，配套调试、烧录功能，高校嵌入式实验标准开发工具。
   • 课题用途：代码编写、语法编译、程序调试、固件生成。

4. 程序烧录工具：ST-LINK 下载器

   • 选型理由：低成本 STM32 专用调试下载工具，支持在线调试与程序烧录。
   • 课题用途：将编译完成固件烧录至单片机硬件，实现在线调试排错。

5. 外设通信协议：I2C、SPI、UART、PWM

   • 选型理由：嵌入式通用基础通信协议，原理简单，本科教学覆盖知识点，适配本课题全部外设通信需求。
   • 课题用途：I2C 驱动 OLED、RTC；SPI 驱动 RC522 射频模块；UART 串口驱动 CN-TTS 语音模块；PWM 控制舵机旋转。

6. 硬件绘图设计工具：Altium Designer

   • 选型理由：主流电路原理图、PCB 绘制软件，本科电子实训常用工具。
   • 课题用途：绘制整机硬件电路原理图，梳理外设接线逻辑。

7. 仿真调试工具：STM32CubeMonitor

   • 选型理由：官方配套调试工具，可实时监控单片机引脚电平、变量数据。
   • 课题用途：整机功能调试，排查计费、读卡、检测等逻辑故障。

8. 辅助设计工具：Visio

   • 选型理由：简易流程图、硬件架构图绘制工具，操作简单易上手。
   • 课题用途：绘制硬件整体架构框图、系统功能流程图，用于毕业设计文档配图。

9. 运行环境：Windows10/11 操作系统、5V 直流硬件供电环境

   • 选型理由：通用 PC 操作系统，完美兼容 Keil 等嵌入式开发软件；稳压电源保障硬件稳定运行。
   • 课题用途：代码开发调试、硬件整机通电运行测试。

10. 测试辅助工具：万用表、逻辑分析仪

+   选型理由：基础硬件检测工具，可快速排查引脚电平、通信信号故障。
+   课题用途：硬件电路接线检测、外设通信信号调试、整机功能稳定性测试。

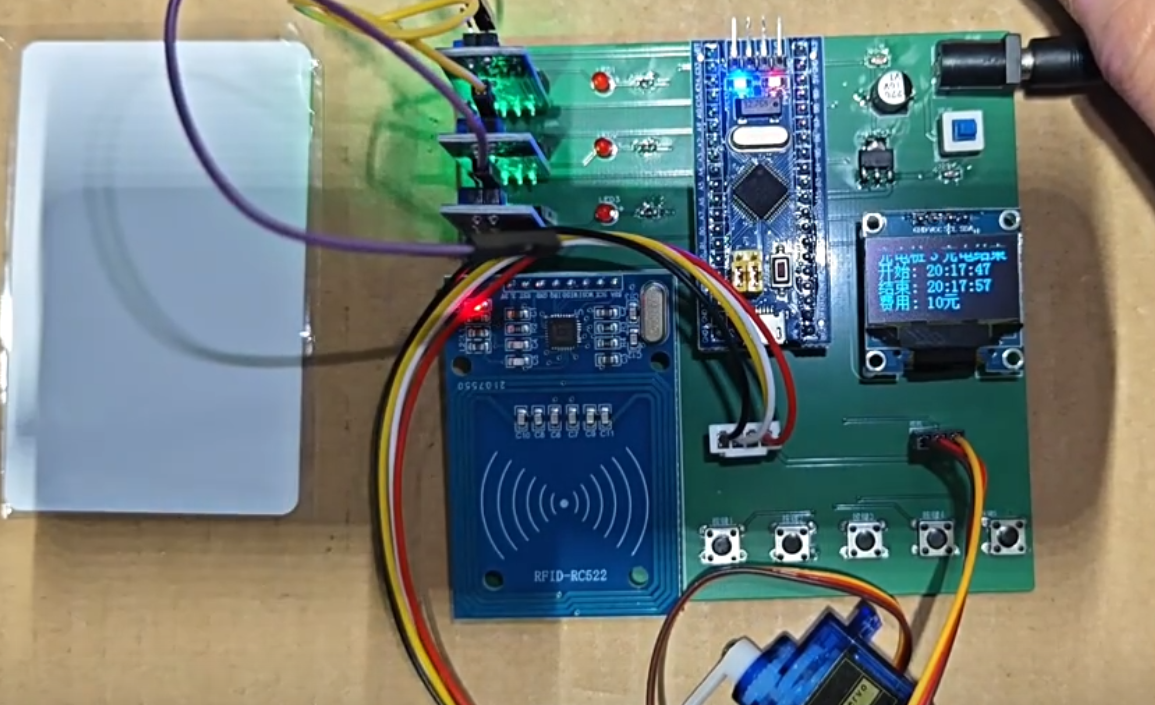

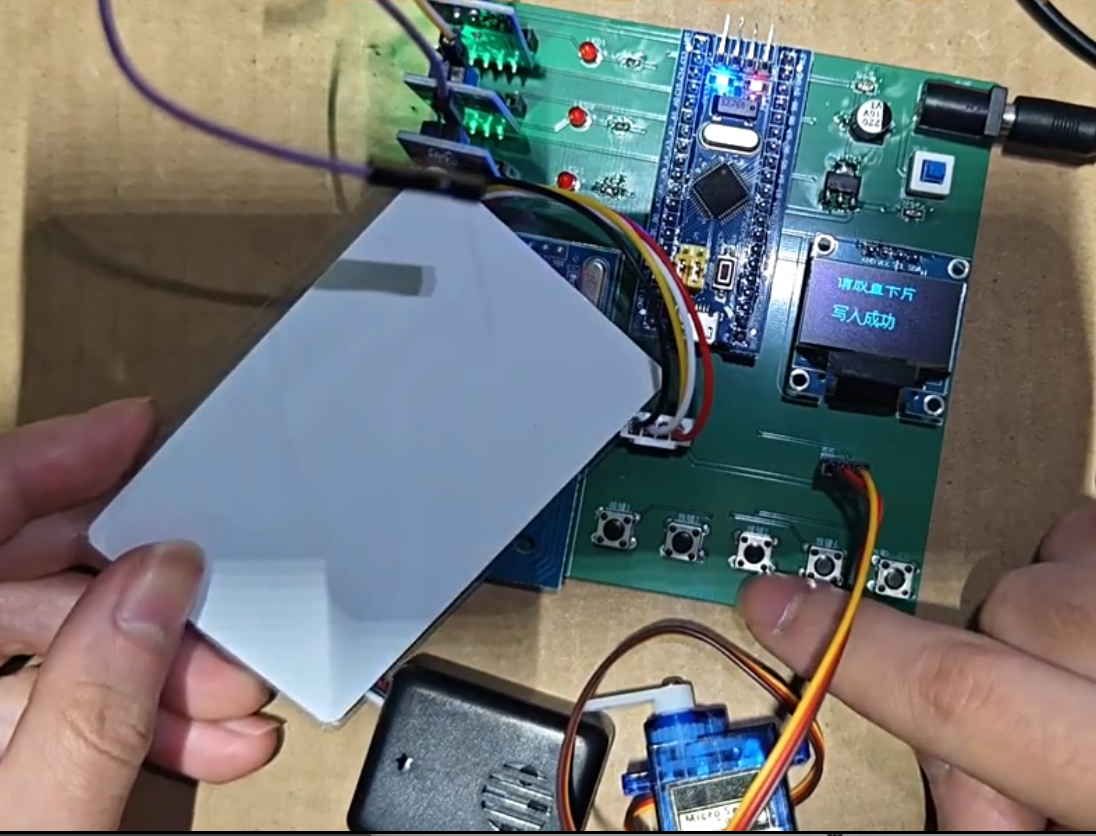

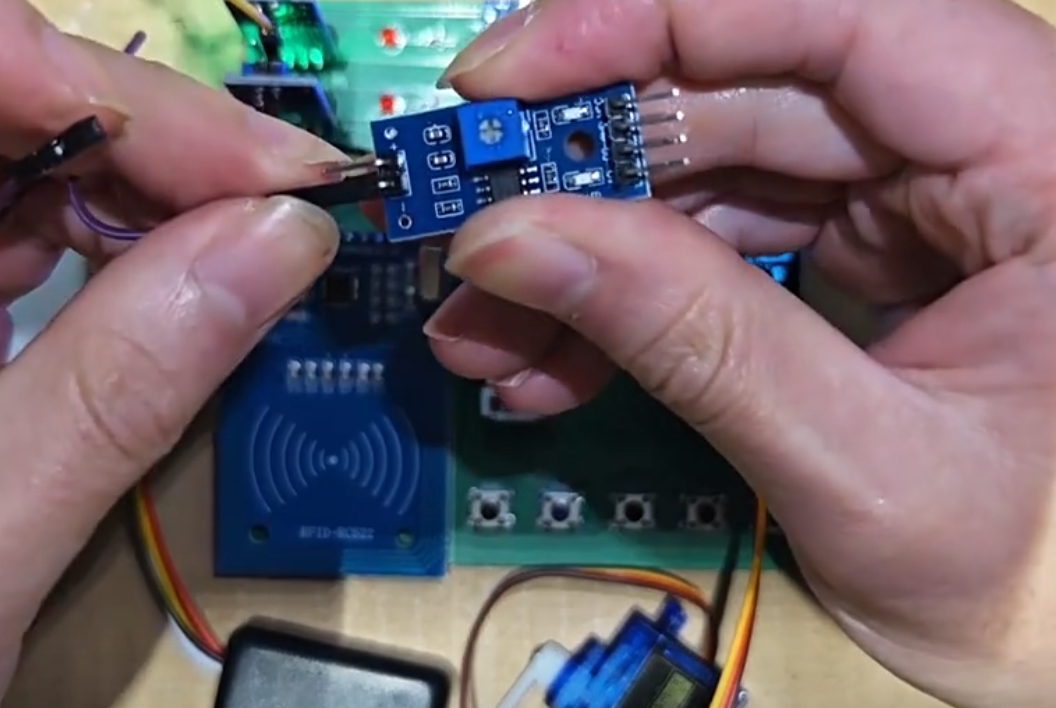

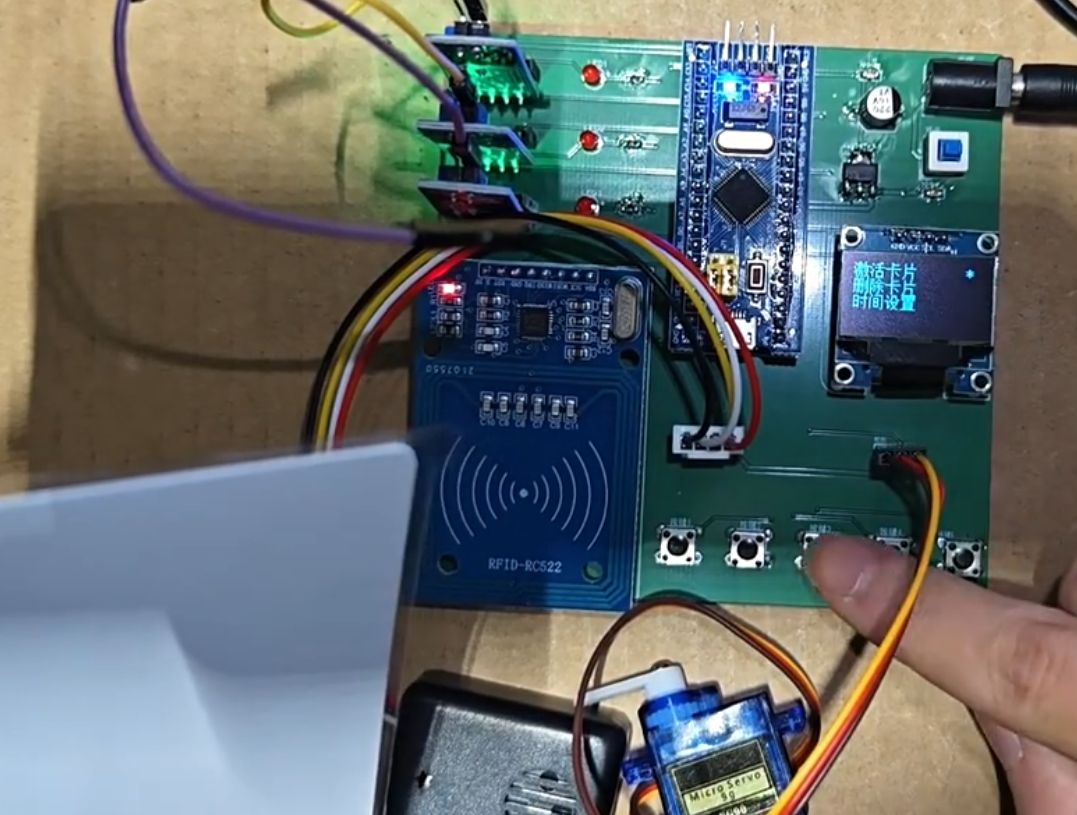

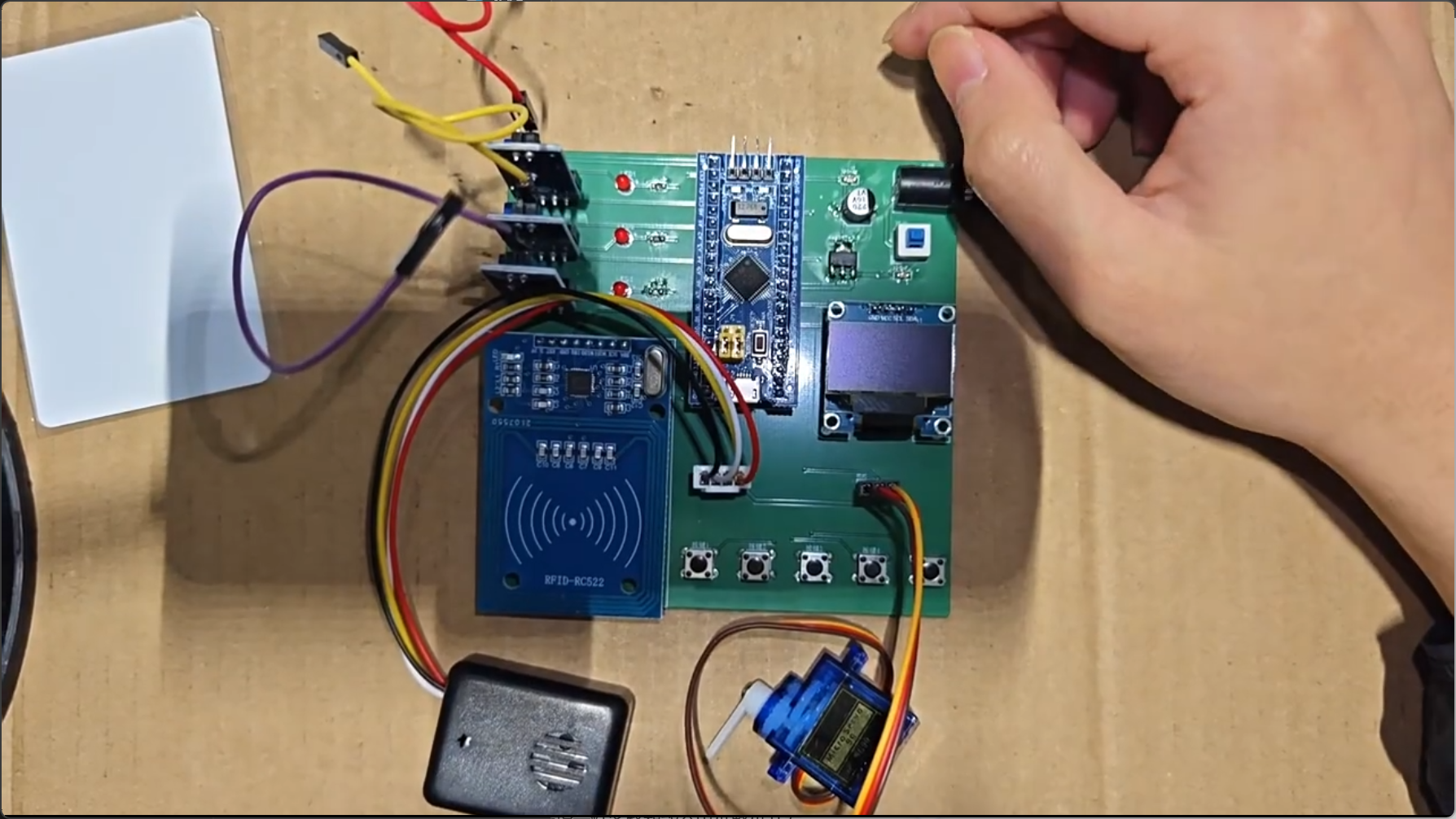

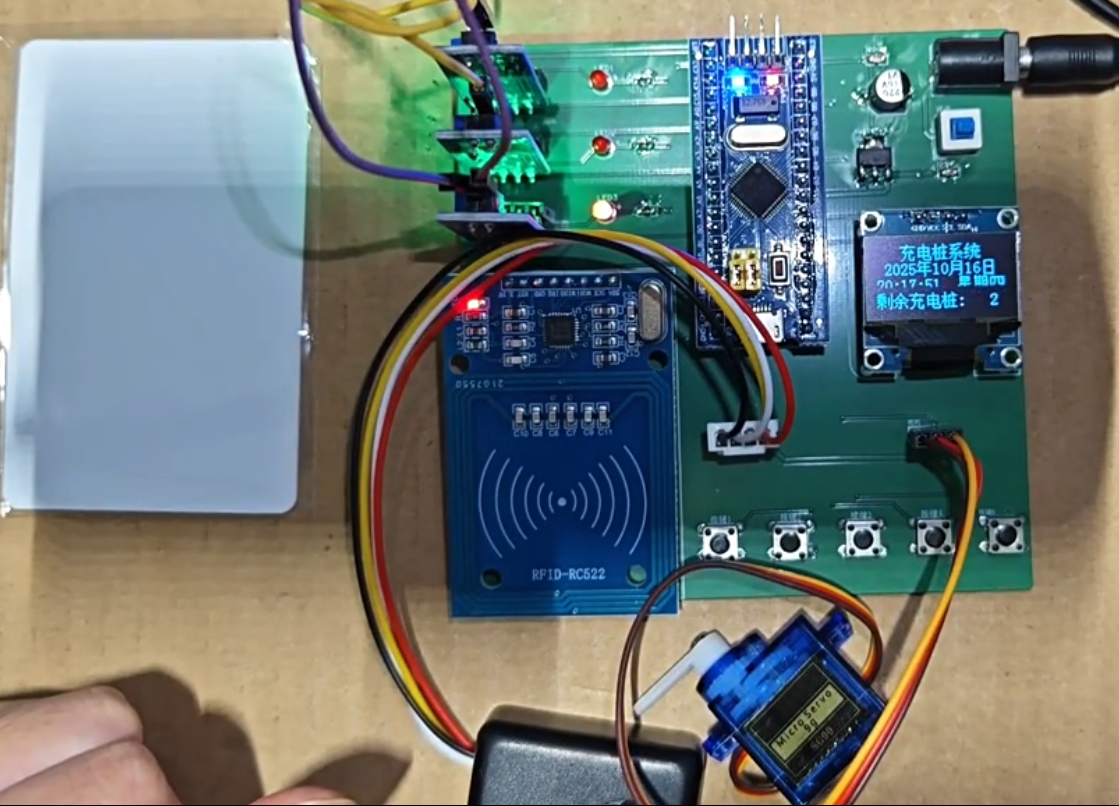

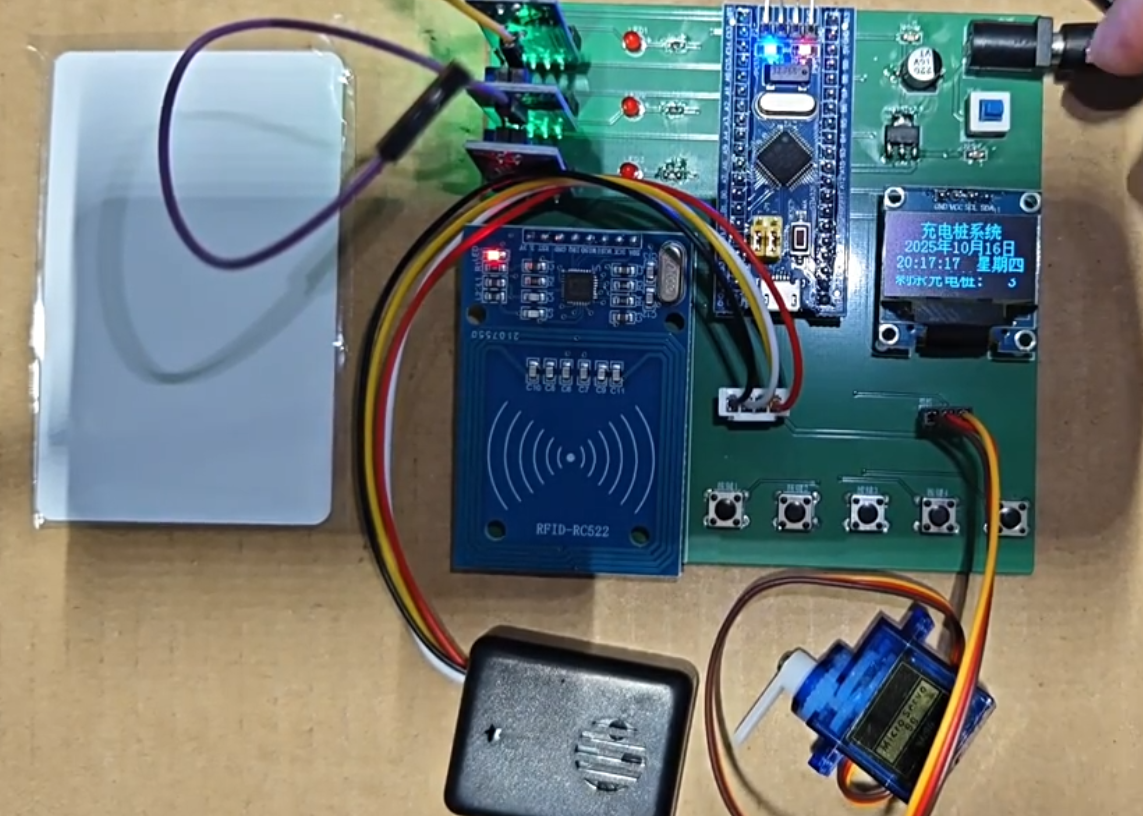

项目演示
