刚开始做这个环境传感器原型时，最容易犯的错误就是把目标写得太满：想识别燃气，想识别烟味，想判断食物变质，还想做成随身小配件，最好再接一个手机提醒和家庭设备联动。听起来都合理，但真正把开发板摆到桌面上以后，会发现问题反而变得很简单：第一块板子到底要先证明什么？

我最后把目标压回到一句话：先做一个能采集环境变化、能建立日常基线、能把持续异常展示出来的小型硬件模块。

这句话里没有急着承诺具体气味识别，也没有把它写成成熟报警器。原因很现实：传感器原始值、外壳结构、空气流动、佩戴位置、温湿度变化，都会影响结果。一个还摆在桌面上的小东西，最该先证明的是数据能不能从传感器一路跑到网页，而不是先把外观和场景讲得很完整。

这篇先记录最早的一段搭建过程：用 ESP32-S3-LCD-1.47 开发板接入 BME690 环境传感器，把采集、显示、联网和网页页面先跑起来。板子怎么选、传感器怎么接、ESP-IDF 工程怎么拆、LVGL 屏幕怎么做、WiFi 后台和异常评分怎么设计，后面再分别展开。

先把问题缩小：不是“闻出气味”，而是“发现异常变化”

“电子鼻”这个词很容易让人误会，好像接一个气体传感器就能知道空气里具体有什么味道。实际开发时不能这样理解。

BME690 这类环境传感器可以提供温度、湿度、气压和气体阻值等信息。气体阻值会随着环境中的挥发性气体变化而变化，但它不是一个直接输出“酒精浓度”“天然气浓度”“焦糊味等级”的设备。没有标定、没有多传感器阵列、没有长期样本训练，就不能把原始阻值说成具体气味结论。

所以早期版本只做一件更稳妥的事：观察环境读数相对日常状态是否出现持续偏离。

这个目标对早期硬件更友好。它不要求一次性解决所有气味识别问题，只需要先把几件基础工作做扎实：

• 传感器能稳定读到数据；
• 数据能在开发板上被处理；
• 屏幕能显示当前状态；
• 设备能连上 WiFi；
• 网页能查看实时数据；
• 前端界面能区分正常波动、短时扰动和持续异常；
• 每一条数据都能看出来源，避免把模拟数据和真实硬件数据混在一起。

这些基础部分没跑通时，外壳、佩戴形态和提醒策略都只能停留在概念上。反过来，只要数据能稳定跑起来，后面无论做成随身夹扣、桌面底座，还是接入其他终端，都有继续推进的基础。

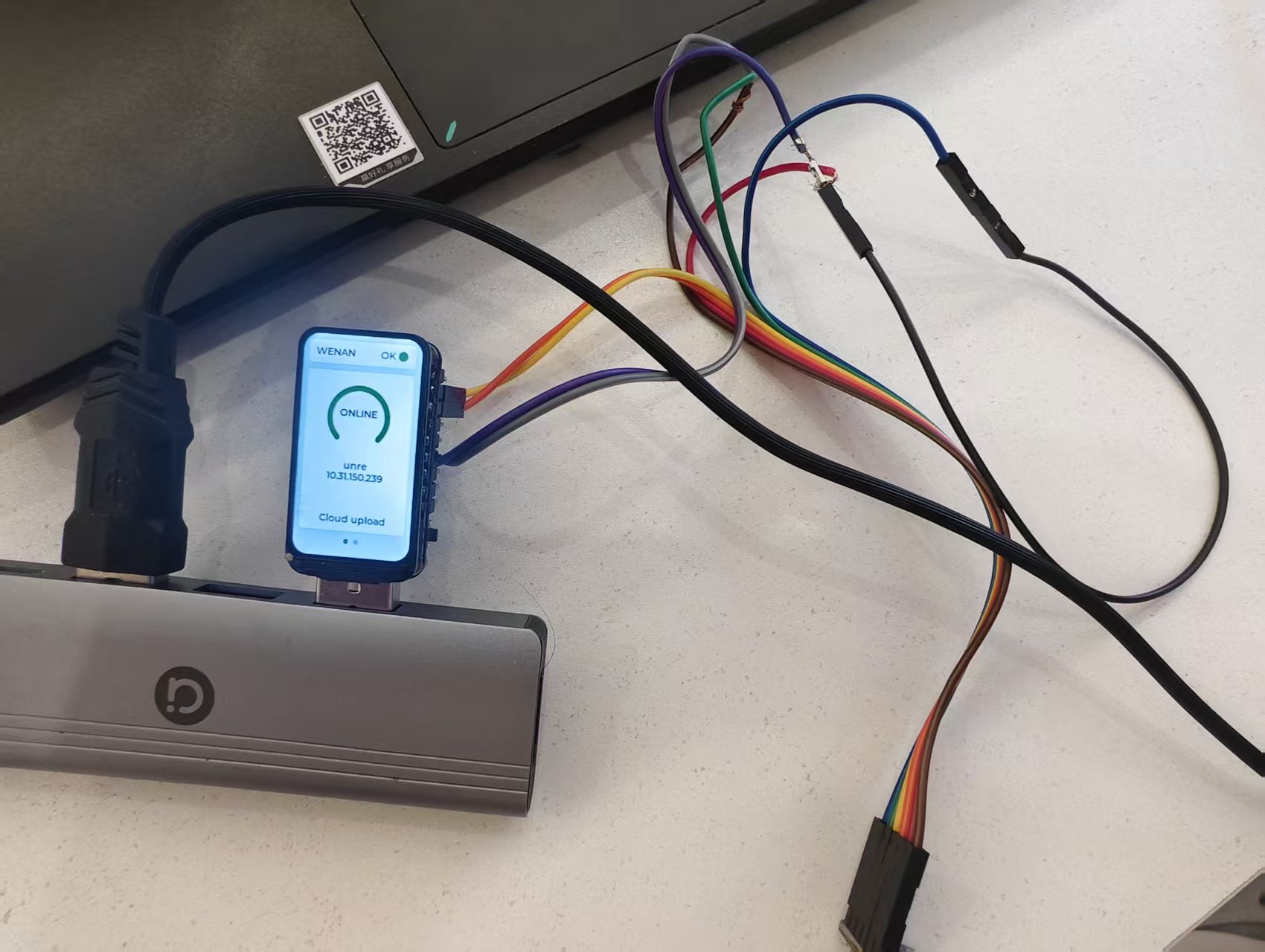

先把桌面上的几块东西连起来

这个原型没有从定制 PCB 开始，而是先用一块带屏幕的 ESP32-S3 开发板做验证。原因很直接：开发阶段需要快速看到状态，也需要频繁调整代码。板载屏幕能直接显示联网状态、传感器状态和关键读数，调试效率比只盯着串口高很多。

桌面上的硬件关系并不复杂，可以先按四块理解：

1. BME690 负责采集环境数据；
2. ESP32-S3 负责读取传感器、计算状态、启动网络服务；
3. 板载屏幕负责直接显示状态；
4. 网页端负责展示趋势和更完整的数据。

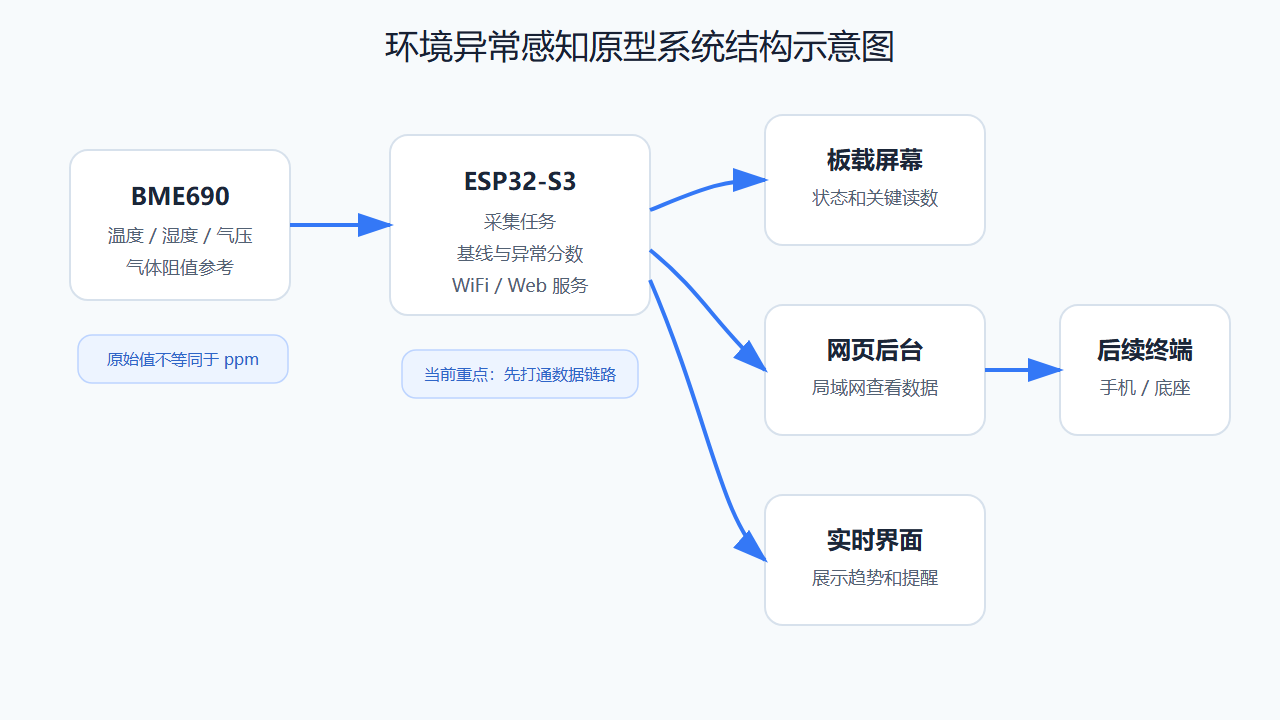

系统结构大致如下。

这里面最关键的不是用了多少硬件，而是每一块都能单独检查。

传感器是否正常，可以看串口日志；屏幕是否正常，可以看板载显示；WiFi 是否正常，可以看局域网后台；数据是否真的进入前端，可以看网页界面里的来源标记。这样拆开以后，问题会更容易定位，不会所有故障都混在一个黑盒里。

外壳先不急，数据稳定更重要

很多硬件项目一开始容易被外观带着走。尤其是想做随身设备时，很自然会想到胸针、挂坠、夹扣、手环这些形态。但对环境传感器来说，外壳不是简单装饰，它会直接影响传感器进气、散热和佩戴稳定性。

如果外壳把进气孔挡住，数据会滞后；如果传感器贴近皮肤或衣物，温湿度会受人体和衣料影响；如果佩戴位置靠近香水、酒精、油烟或清洁剂，短时间内的气体阻值变化也可能被误判。桌面底座也有类似问题，靠近厨房、窗户、空调出风口和卫生间门口，读数都会不同。

所以这一版更适合先做开发台架，而不是直接追求小型外观。台架至少要做到：

• 传感器接线清楚；
• 供电稳定；
• 串口可看；
• 屏幕可看；
• WiFi 可配；
• 网页后台可访问；
• 数据能被前端界面消费。

这一步看起来不如成品外观漂亮，但它决定了后面有没有继续缩小体积的意义。否则很容易做出一个看起来像产品的外壳，里面的数据却不稳定。

先把 ESP-IDF 环境跑起来

这套原型使用 ESP-IDF 开发。对刚开始接触 ESP32 的人来说，环境搭建不要一上来手动拼环境变量，建议先使用官方安装器或者 VS Code 的 ESP-IDF 插件。手动方式当然也能做，但 Windows 下 Python、Git、CMake、Ninja、交叉编译工具链之间的路径问题比较多，新手很容易在真正写代码之前就卡住。

我自己的环境路径类似这样：

D:\esp\v6.0.1\esp-idf

工程目录建议放在没有中文、没有空格的路径中，例如：

C:\esp\sensor_demo

这不是迷信路径，而是为了减少工具链、脚本和第三方组件在 Windows 下处理路径时的变量。后面接入板厂示例、LVGL 组件和本地传感器驱动时，简单路径确实能省掉不少无意义问题。

安装完成后，先不要急着打开大工程，先在 PowerShell 里确认 idf.py 能跑：

powershell -ExecutionPolicy Bypass -NoProfile -Command ". 'D:\esp\v6.0.1\esp-idf\export.ps1'; idf.py --version"

能看到版本号，基础命令行环境就算过了第一关。这里有个很常见的小坑：VS Code 命令面板里的 “Build your project” 是插件命令，不是 PowerShell 命令。终端里真正执行的是 idf.py build。

接下来可以先建一个空工程试一下工具链：

cd C:\esp
powershell -ExecutionPolicy Bypass -NoProfile -Command ". 'D:\esp\v6.0.1\esp-idf\export.ps1'; idf.py create-project sensor_demo"
cd C:\esp\sensor_demo
powershell -ExecutionPolicy Bypass -NoProfile -Command ". 'D:\esp\v6.0.1\esp-idf\export.ps1'; idf.py set-target esp32s3"
powershell -ExecutionPolicy Bypass -NoProfile -Command ". 'D:\esp\v6.0.1\esp-idf\export.ps1'; idf.py build"

空工程能成功编译以后，再去改带屏幕、WiFi 和传感器的项目。这个顺序值得坚持。空工程都过不了时，先别急着怀疑业务代码，工具链本身往往就是问题来源。

这里有个坑很常见：一边改板厂示例，一边怀疑 ESP-IDF 没装好，最后排查方向会很乱。更省时间的做法是先用空工程确认 idf.py build 能过，再用板厂原始 Demo 确认屏幕能亮，最后才把自己的传感器和网络代码加进去。这样一层一层往上叠，哪一层出问题就比较清楚。

不要一上来就从零写屏幕驱动

ESP32-S3-LCD-1.47 这类带屏幕的开发板，不只是一个裸 ESP32-S3。屏幕初始化、背光控制、SPI LCD、RGB 灯、LVGL 刷新、触发时序都需要板级适配。纯粹从零写当然可以，但早期目标是验证环境感知链路，不是先花大量时间重写显示驱动。

更稳妥的做法是：先拿板厂提供的 ESP-IDF 示例跑通屏幕，再在这个基础上删掉不需要的功能，加入自己的传感器采集、网页后台和数据处理。

当前工程结构可以理解成这样：

C:\esp\sensor_demo
├─ CMakeLists.txt
├─ sdkconfig.defaults
├─ partitions.csv
├─ main
│  ├─ main.c
│  ├─ app_ui.c              # 板载屏幕界面
│  ├─ app_wifi.c            # WiFi、网页后台、配网、重启
│  ├─ app_upload.c          # 数据上传接口
│  ├─ sensor_bme690.c       # BME690 采集、平滑、基线计算
│  ├─ sensor_bme690.h
│  ├─ LCD_Driver
│  ├─ LVGL_Driver
│  ├─ RGB
│  └─ Wireless
└─ components
   ├─ bosch_bme690
   ├─ lvgl__lvgl
   └─ espressif__led_strip

这个结构的思路很朴素：板级代码、传感器代码、网络代码和界面代码分开放。不要把所有逻辑都塞进 main.c。main.c 更适合作为启动入口，负责安排初始化顺序，而不是承担所有业务判断。

一个简化后的启动顺序可以写成这样：

void app_main(void)
{
    init_nvs_storage();

    RGB_Init();
    LCD_Init();
    BK_Light(70);
    LVGL_Init();

    sensor_bme690_start();
    app_wifi_start();
    app_upload_start();
    app_ui_start();
}

这段代码本身不复杂，但它体现了一个很实用的习惯：先初始化基础设施，再启动传感器、网络和界面。后面调试时，如果屏幕没亮，就先看 LCD 和背光；如果传感器没数据，就看 sensor_bme690_start()；如果网页打不开，就看 WiFi 和 HTTP 服务，不要所有问题一起查。

BME690 先当作环境变化观察点

BME690 不是一个“气味识别芯片”。在这个原型里，它更像一个环境变化观察点，这个定位要先摆正。

目前主要用到几类数据：

• 温度；
• 湿度；
• 气压；
• 气体阻值；
• 传感器状态。

其中气体阻值是后续做环境变化判断时最关心的字段，但它不能脱离温湿度和时间单独理解。传感器刚上电需要预热，空气流动也会让短时读数波动。看到气体阻值突然变化时，我不会马上把它解释成“识别到了某种气味”，而是先看几个更基础的问题：

• 是否刚上电；
• 读数是否稳定；
• 温湿度是否同时变化；
• 变化持续了多久；
• 当前环境是否有明显干扰；
• 这个变化相对日常基线偏离了多少。

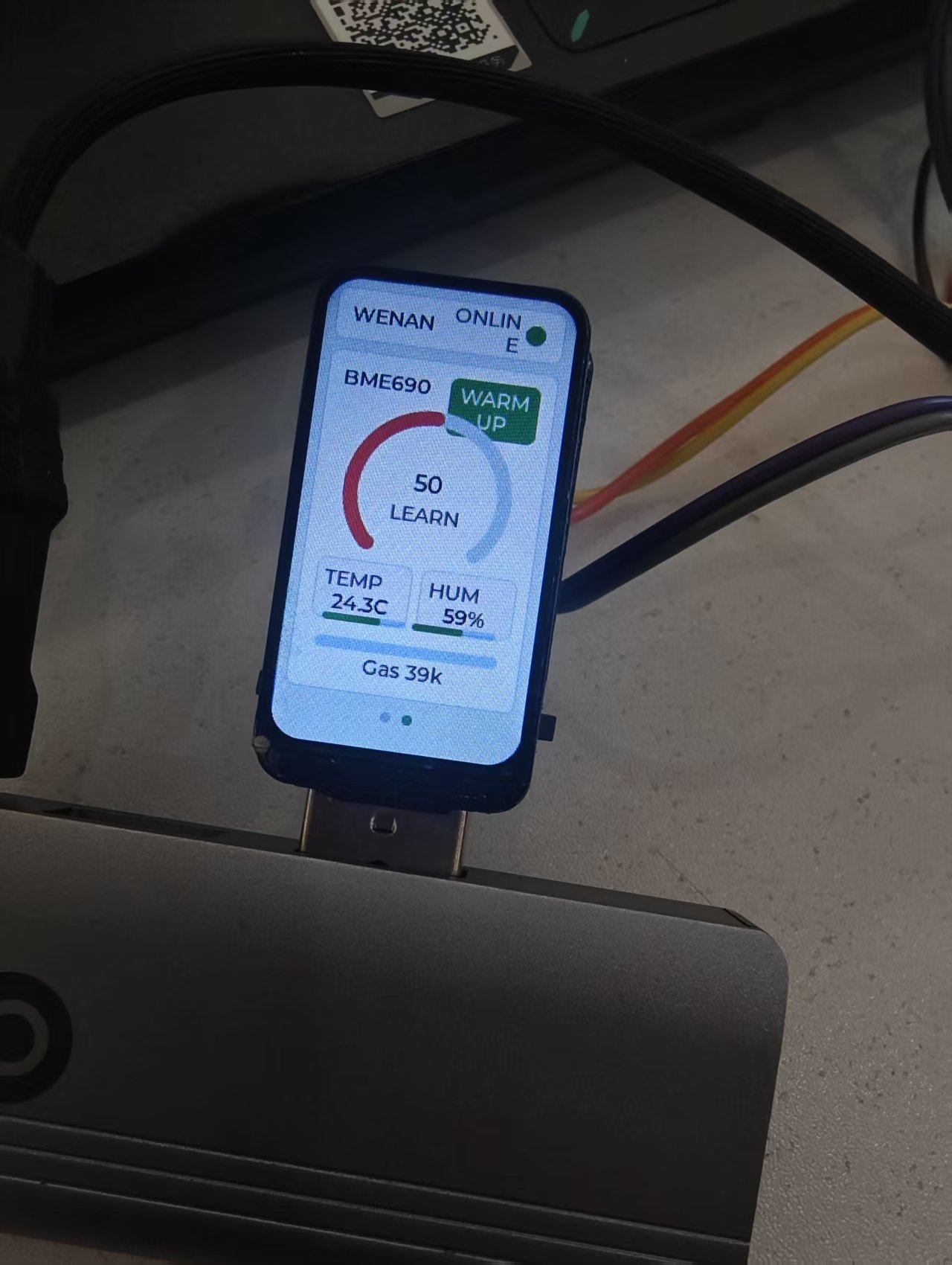

网页后台里可以把这些数据放在一起看，调试时比单看串口更直观。

这一阶段不要急着给这些数据套复杂模型。更好的做法是先保留原始读数，再做一层简单、可解释的平滑和基线。等采集到足够多的真实数据后，再考虑更复杂的分类和识别。

如果照着做，建议一开始就把原始值、平滑值和基线值分开显示。只看最终分数很容易误判：分数变了，不知道是传感器真的变了，还是平滑参数太敏感，或者基线被带偏了。早期界面丑一点没关系，字段越透明，调试越省时间。

读到数字以后，还得把它变成状态

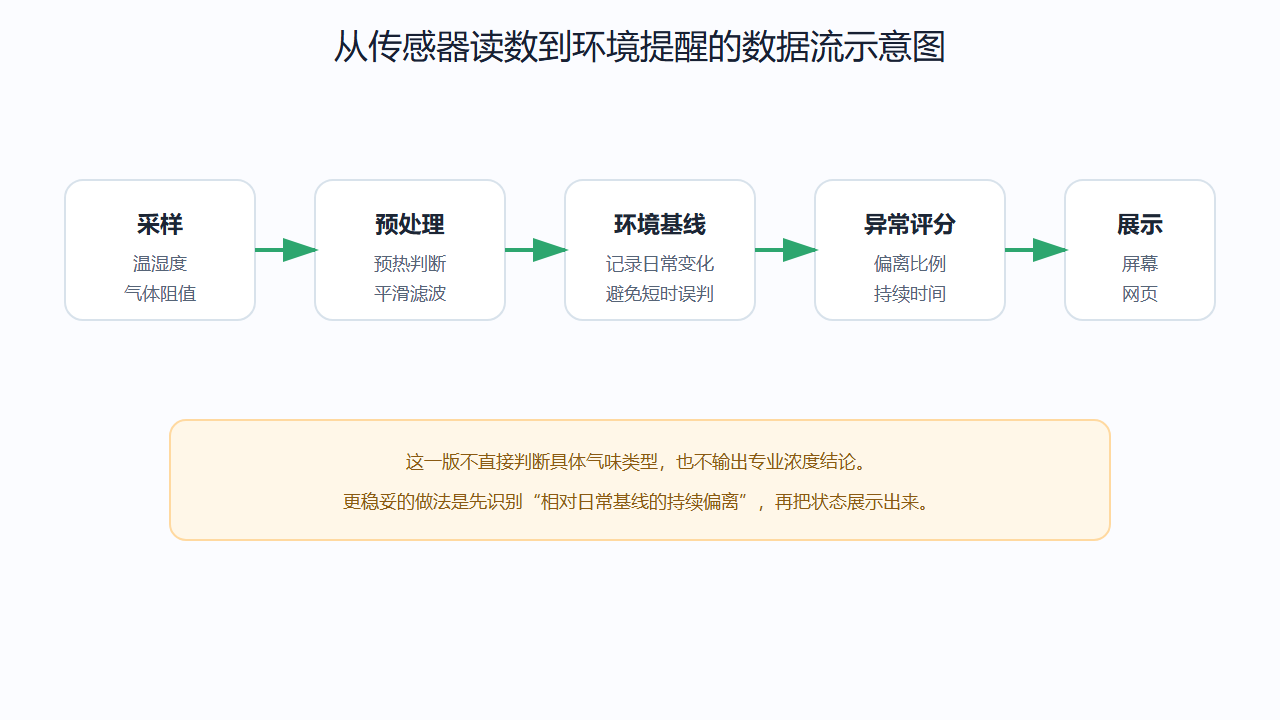

只读到传感器数据还不够。这个小板子如果只输出一串数字，看起来会很抽象，调试起来也不方便。为了让读数变成状态，我把处理过程拆得比较直白。

传感器先按固定频率输出温湿度、气压和气体阻值。固件拿到数据后，先判断是否还在预热，再对读数做一层平滑，避免单个尖峰直接影响状态。接着维护一个环境基线。这里的基线不是永远不变的常数，而是当前环境在一段时间内的正常参考：家庭环境、桌面环境、佩戴环境都会慢慢变化，基线需要适度跟随，但又不能被突发扰动马上带跑。

最后才是异常评分。评分不是为了给出绝对安全结论，而是把“偏离幅度”和“持续时间”合成一个更容易展示的状态。屏幕显示简化结果，网页端展示更多细节。

这个过程可以用一段伪代码表示：

typedef struct {
    float gas_raw;
    float gas_smooth;
    float gas_baseline;
    float deviation;
    float score;
    int stable_seconds;
    bool warmup;
} env_state_t;

void update_env_state(env_state_t *s, float gas_raw, bool warmup)
{
    s->gas_raw = gas_raw;
    s->warmup = warmup;

    if (warmup) {
        s->score = 0.0f;
        s->stable_seconds = 0;
        return;
    }

    s->gas_smooth = smooth_value(s->gas_smooth, gas_raw);
    s->gas_baseline = update_baseline(s->gas_baseline, s->gas_smooth);
    s->deviation = calc_deviation(s->gas_smooth, s->gas_baseline);

    if (s->deviation > 0.25f) {
        s->stable_seconds += 1;
    } else {
        s->stable_seconds = 0;
    }

    s->score = calc_score(s->deviation, s->stable_seconds);
}

这段伪代码里有几个关键点。

预热阶段不参与异常判断。传感器刚启动时的读数不稳定，拿它做基线容易污染后续结果。

原始值和平滑值要分开保留。原始值用于追溯，平滑值用于状态判断。

基线不能更新得太快。如果一次扰动马上改变基线，系统就会把异常当成新的正常状态。

异常评分也不能只看瞬时偏离。一个短暂波动和一个持续十几秒的偏离，处理方式应该不同。

这不是最终算法，只是第一版能解释、能调试、能看懂的计算过程。早期版本最怕的是算法看起来复杂，但自己都说不清为什么触发或为什么没有触发。

屏幕看状态，网页看细节

开发板上有屏幕，这一点在调试时很有价值。很多问题不需要接串口就能先判断方向：有没有联网、传感器有没有数据、当前状态是不是异常、IP 地址是什么。

但屏幕面积有限，不能承载太多信息。它适合显示“设备状态”和“关键读数”，不适合展示完整趋势、历史记录和详细 JSON。

网页后台解决的是另一类问题。它不需要一直盯着开发板，可以把更多字段摊开看：

• 用电脑或手机查看更多字段；
• 手动刷新当前数据；
• 查看联网状态；
• 清除 WiFi 配置；
• 重启设备；
• 查看上传状态；
• 和前端展示页面联动。

这也是我没有把调试完全放在串口里的原因。串口适合底层开发，但如果这个原型后面要拿给别人看，网页界面更直观。

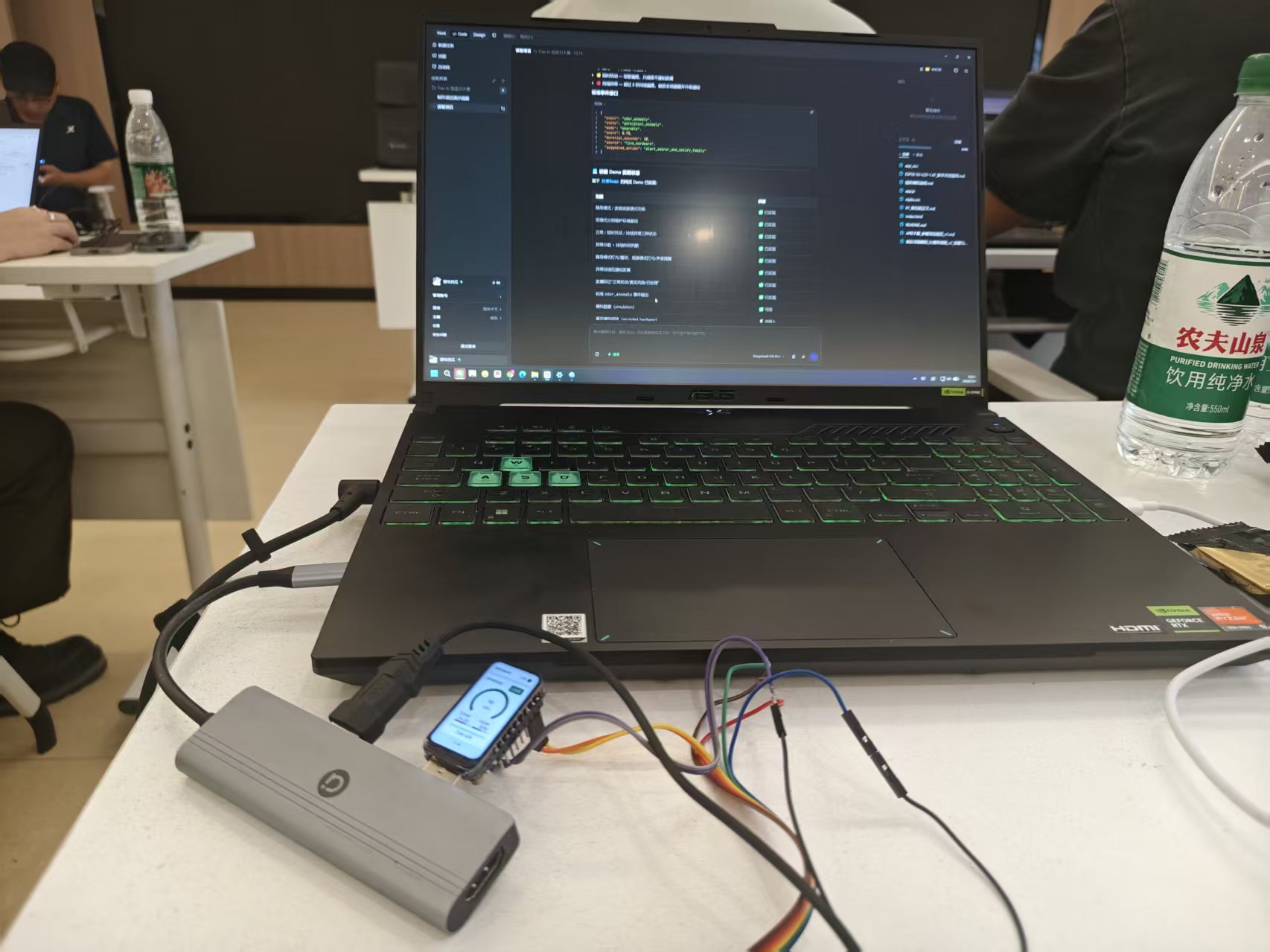

从开发角度看，板载屏幕、串口日志和网页后台最好同时存在。三者各管一块：

• 串口：看底层日志；
• 屏幕：看设备当前状态；
• 网页：看数据结构和交互结果。

只依赖其中一个，都会让调试变慢。

模拟数据和真数据一定要分清

做网页页面时，很多人会先用模拟数据把界面跑起来，这很正常。问题在于，模拟数据一旦和真实硬件数据混在一起，就很难判断页面效果到底来自哪里。

所以我在数据结构里加入了 source 字段。它至少要能区分三类来源：

{
  "timestamp": 1782201600000,
  "gas_raw": 126.4,
  "temperature": 25.3,
  "humidity": 48.2,
  "warmup": false,
  "mode": "wearable",
  "source": "live_hardware"
}

这里的 source 可以是：

• simulation：界面模拟数据；
• recorded_hardware：真实硬件采集后的回放数据；
• live_hardware：实时硬件数据。

这个字段看起来很小，但能避免后面很多解释不清的问题。比如网页上显示了持续异常，如果来源是 simulation，那它只能说明界面逻辑正常；如果来源是 recorded_hardware，说明真实数据可以被回放验证；如果来源是 live_hardware，才说明开发板正在产生实时数据。

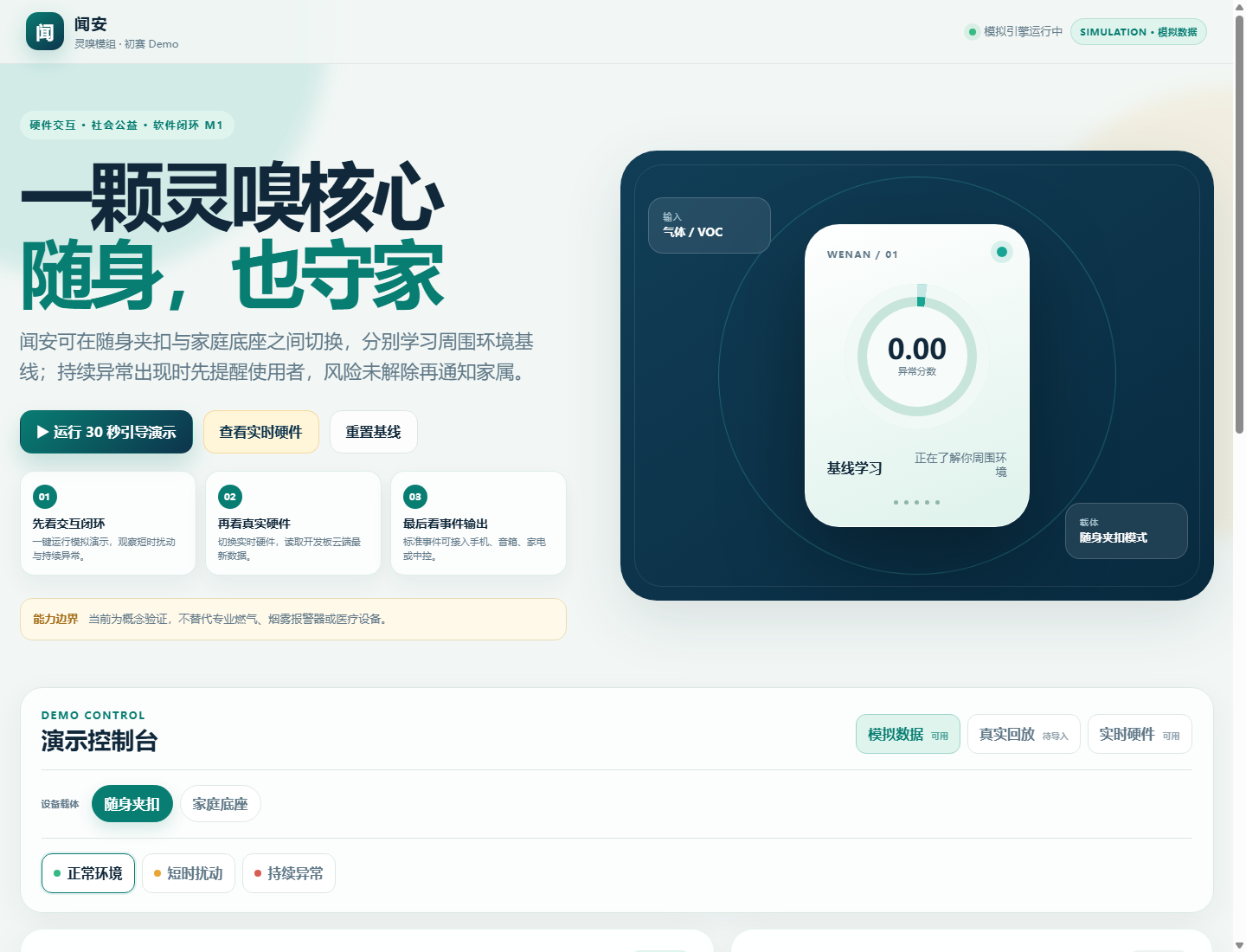

网页里也应该明确展示这个来源，而不是只放一个漂亮的状态卡片。

我是怎么确认它真的跑起来的

这一版先不看外观有多像最终产品，而是看数据有没有一路走通。实际检查时，我会从最底层往上看。

先确认开发板能正常编译和烧录。

cd C:\esp\sensor_demo
powershell -ExecutionPolicy Bypass -NoProfile -Command ". 'D:\esp\v6.0.1\esp-idf\export.ps1'; idf.py build"
powershell -ExecutionPolicy Bypass -NoProfile -Command ". 'D:\esp\v6.0.1\esp-idf\export.ps1'; idf.py -p COM3 flash"

然后看串口里是否能识别到 BME690。

BME690 ready at 0x76, chip id 0x61
T=26.66C H=42.35% P=997.03hPa Gas=26.64kOhm status=0xb0

这条日志至少说明三件事：I2C 接线方向大致正确，芯片地址正确，驱动能读到有效数据。它还不能说明异常判断可靠，更不能说明已经能识别具体气味。

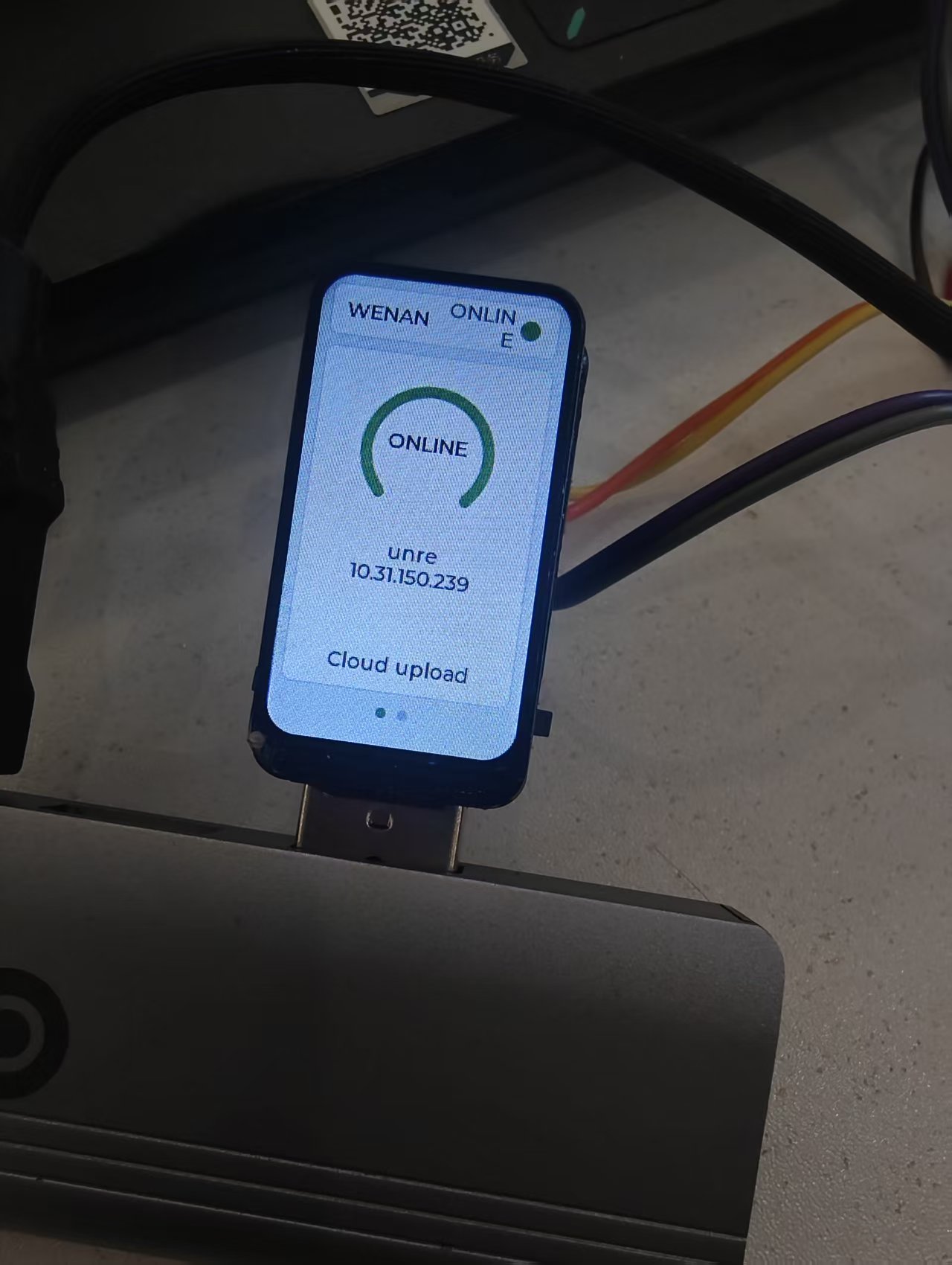

再看屏幕。上电后至少要能看到联网状态、IP 地址或配网提示、传感器状态。

网页后台也要能打开。如果设备已经连上路由器，就在同一局域网里访问屏幕显示的 IP；如果还没连上，就进入设备热点完成配网。

最后看前端界面能不能读到硬件接口返回的数据，并且 source 显示为 live_hardware。如果需要观察扰动，就用安全方式做短时变化，不使用危险气体，也不做无人看管的燃烧实验。这里先只看“变化能否被采集”，不要把现象解释成具体气体识别。

跑通以后，我最关心这几件事

跑到这一步以后，我不会只看页面是不是漂亮，而是会反复确认几件比较硬的事情。

ESP32-S3-LCD-1.47 可以作为环境感知原型的开发底座。它提供了屏幕、WiFi、足够的外设和较方便的调试入口。

BME690 也已经能接入工程并持续输出数据。温度、湿度、气压和气体阻值都能进入固件侧处理。

板载屏幕和网页后台可以同时存在。屏幕解决现场可见性，网页解决详细数据查看。

更关键的是，数据可以从真实硬件进入前端界面。这个环节很重要，因为它把开发板从“能读传感器的玩具”变成了“能被软件界面消费的数据源”。

至于随身夹扣、家庭底座这些形态，现在还不是最终外观，但核心数据已经能支撑后续讨论。

有些结论现在还不能急着下

同样重要的是，它还有很多不能证明的地方。

它不能证明已经能识别所有气味。当前读取的是环境变化参考值，不是具体气味分类结果。

它不能替代专业安全设备。燃气、烟雾和医疗相关判断都有明确的专业设备和认证路径，不能用一个开发原型替代。

它也不能说明佩戴形态已经成熟。随身设备需要继续处理进气孔、外壳、功耗、震动提醒、充电和佩戴位置等问题。

长期稳定性也还没有被证明。传感器漂移、环境变化、网络重连、掉电恢复和数据记录，都需要单独测试。

把不能证明的部分写清楚，不是削弱这个东西，而是避免后续开发方向跑偏。早期版本只要把自己该证明的数据路径跑清楚，就已经足够有价值。

后面继续拆几个具体问题

后面可以继续把这个东西拆成几个更具体的问题。

下一篇先看开发板选型。ESP32-S3-LCD-1.47 为什么适合作为第一块验证板？它的屏幕、WiFi、尺寸、接口和板级示例分别解决了什么问题？它又有哪些不适合作为最终产品的地方？

再往后会展开 BME690 接线、ESP-IDF 工程搭建、LVGL 屏幕、WiFi 配网、网页后台、云端上传和异常评分算法。

这个顺序比较慢，但适合硬件项目。硬件开发最怕一开始讲得很完整，真正接线、烧录、联网、读数时才发现基础部分没有打通。先把桌面上的版本跑稳，再谈小型化和产品形态，风险会低很多。

写到这里，先留几个判断

这篇先把环境异常感知原型的早期搭建过程讲清楚：目标不是直接识别具体气味，而是先通过 ESP32-S3 和 BME690 建立一条能跑通的数据路径。

这条路径包括传感器采集、固件处理、板载屏幕、WiFi 后台、前端页面和数据来源标记。它还不是成熟产品，但已经足够支撑后续继续做开发板选型、传感器接入、界面显示和异常评分。

对这类原型来说，最重要的不是第一天就做出漂亮外壳，而是每一步都能解释清楚：数据从哪里来，经过了什么处理，页面上的状态依据是什么，哪些结论现在还不能下。这个基础打稳了，后面再谈随身夹扣、家庭底座和更多终端接入，才不会变成空想。
