（1）硬件端
1.ESP8266-01s：使用wifi模块进行联网使用；
2.STM32F103C8T6：用于所有程序的中控和模块数据通信；
3.温湿度传感器（DHT11）：用于检测环境的温度和湿度；
4.0.96OLED显示器：用于显示环境数据以及设备状态
5.MQ-2：用于检测环境的的烟雾浓度是否超过阈值；
6.MQ-4：用于检测环境的的有害气体浓度是否超过阈值；
7.风扇：检测到数据异常时自动开启通风；
8.蜂鸣器：用于异常数据的报警处理；

（2）APP端
1.使用MQTT协议与设备进行信息交互；
2.可采集到底层设备数据并且展示到界面UI；
3.可以远程设置环境的烟雾浓度、有害气体浓度、温度阈值；
4.可以一键控制排风扇开启和关闭；

（3）云平台使用（阿里云）
只是链接各个设备使用，采用MQTT即时通讯；

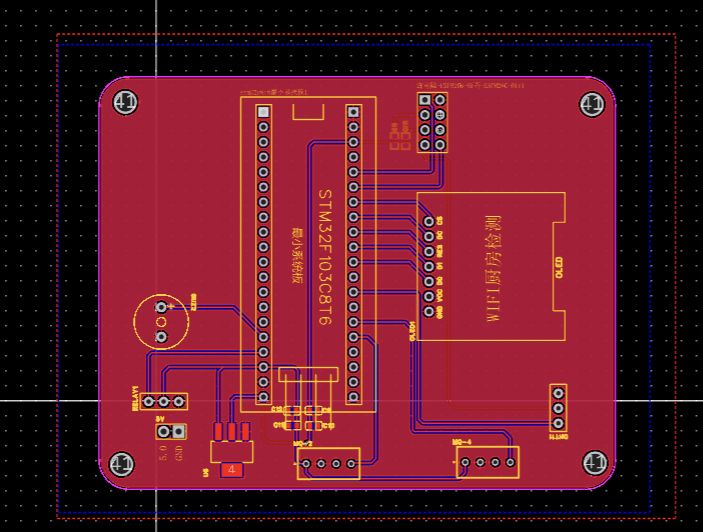

照片名称：1pcb效果图

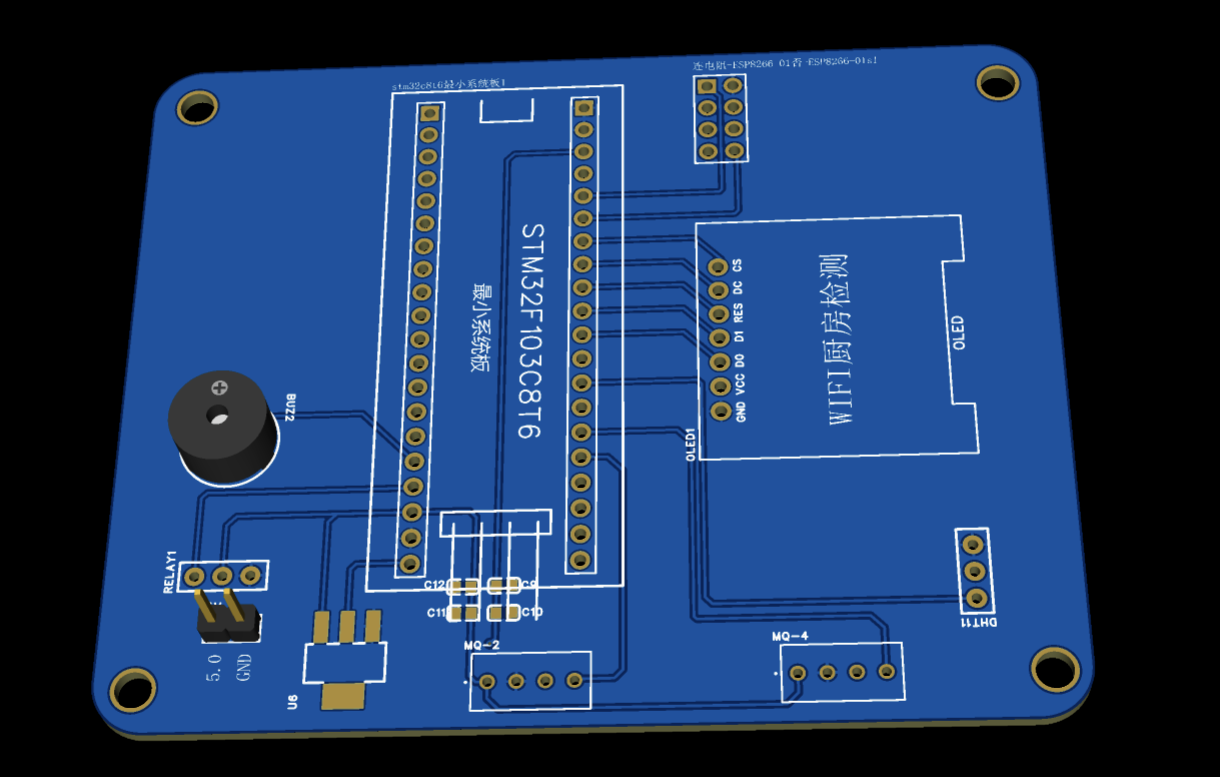

照片名称：2pcb三维效果图

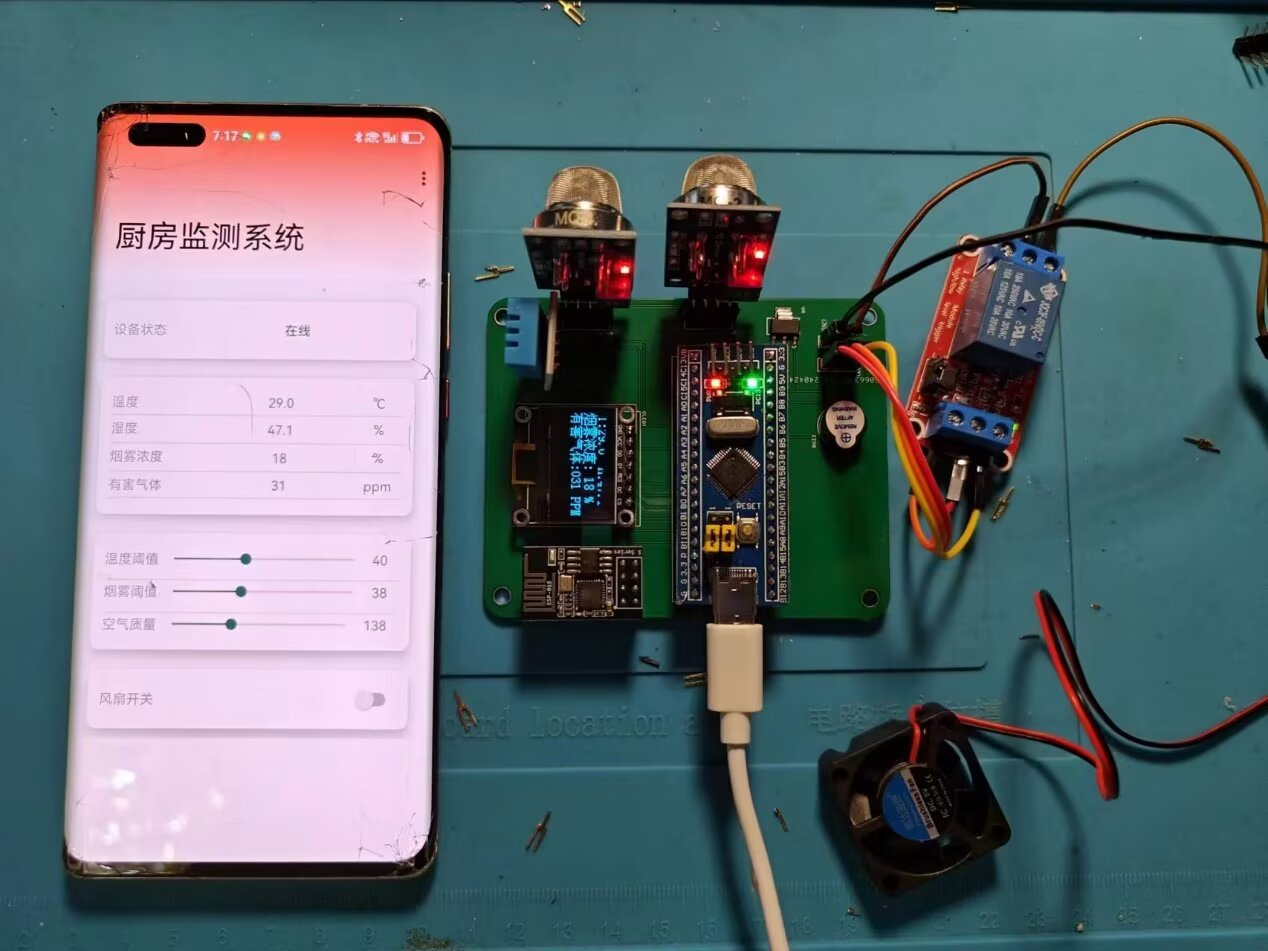

照片名称：3实物运行截图

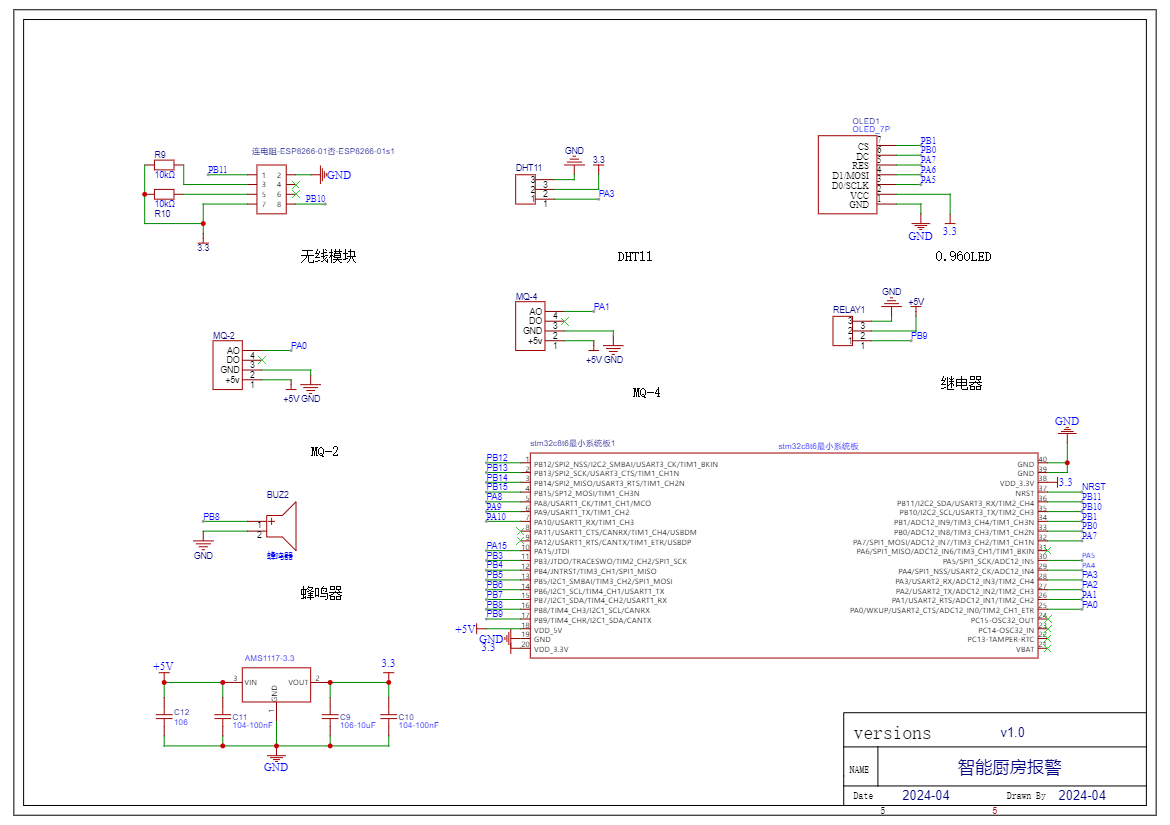

照片名称：4电路原理图

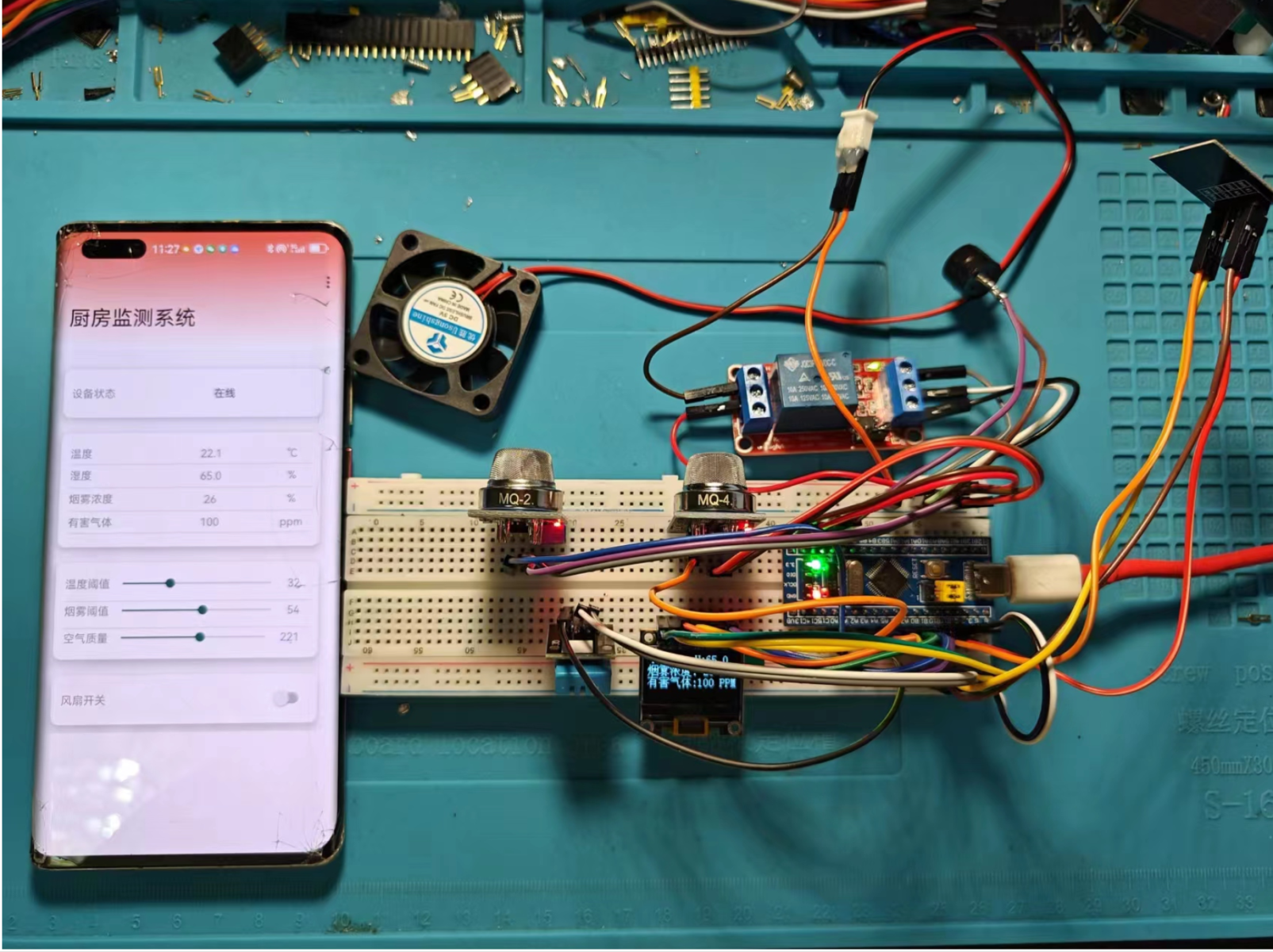

照片名称：5面包板运行效果图

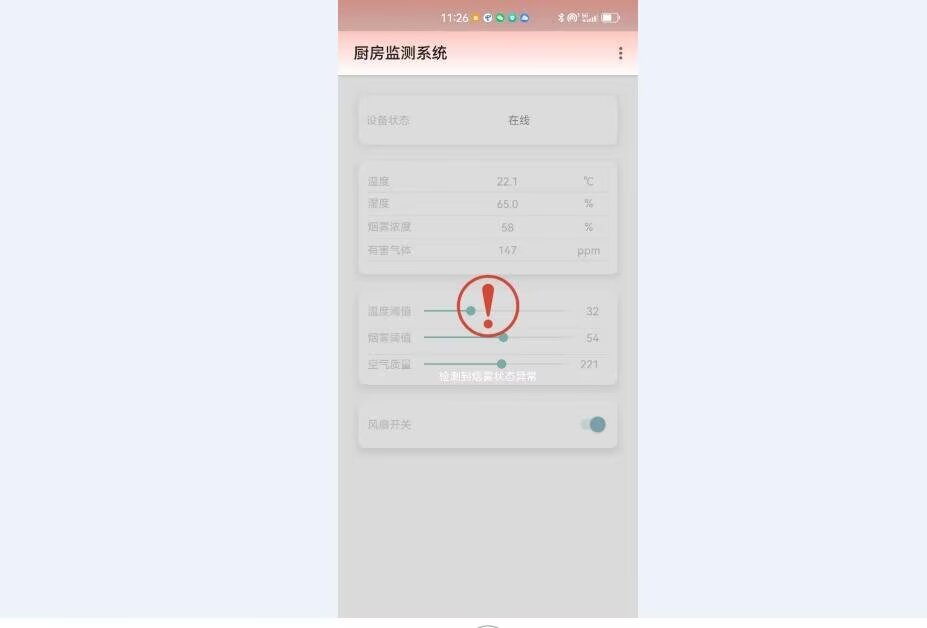

照片名称：6app运行效果图

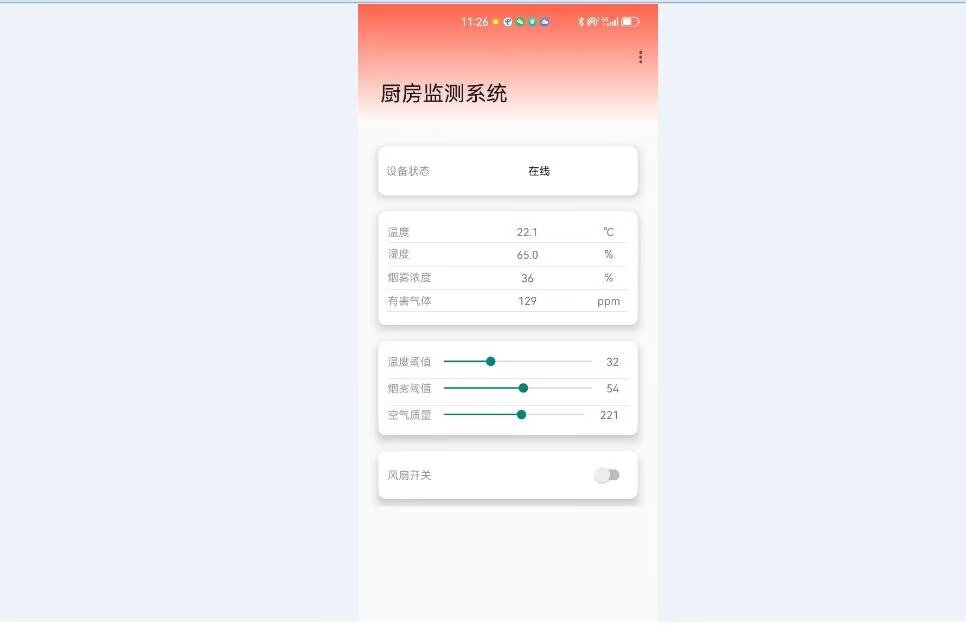

照片名称：7app运行效果图

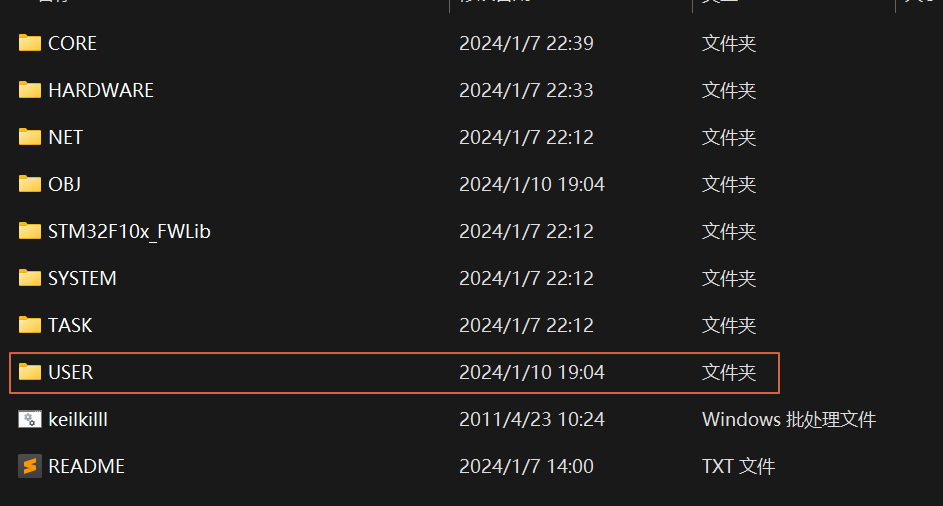

照片名称：8源码目录

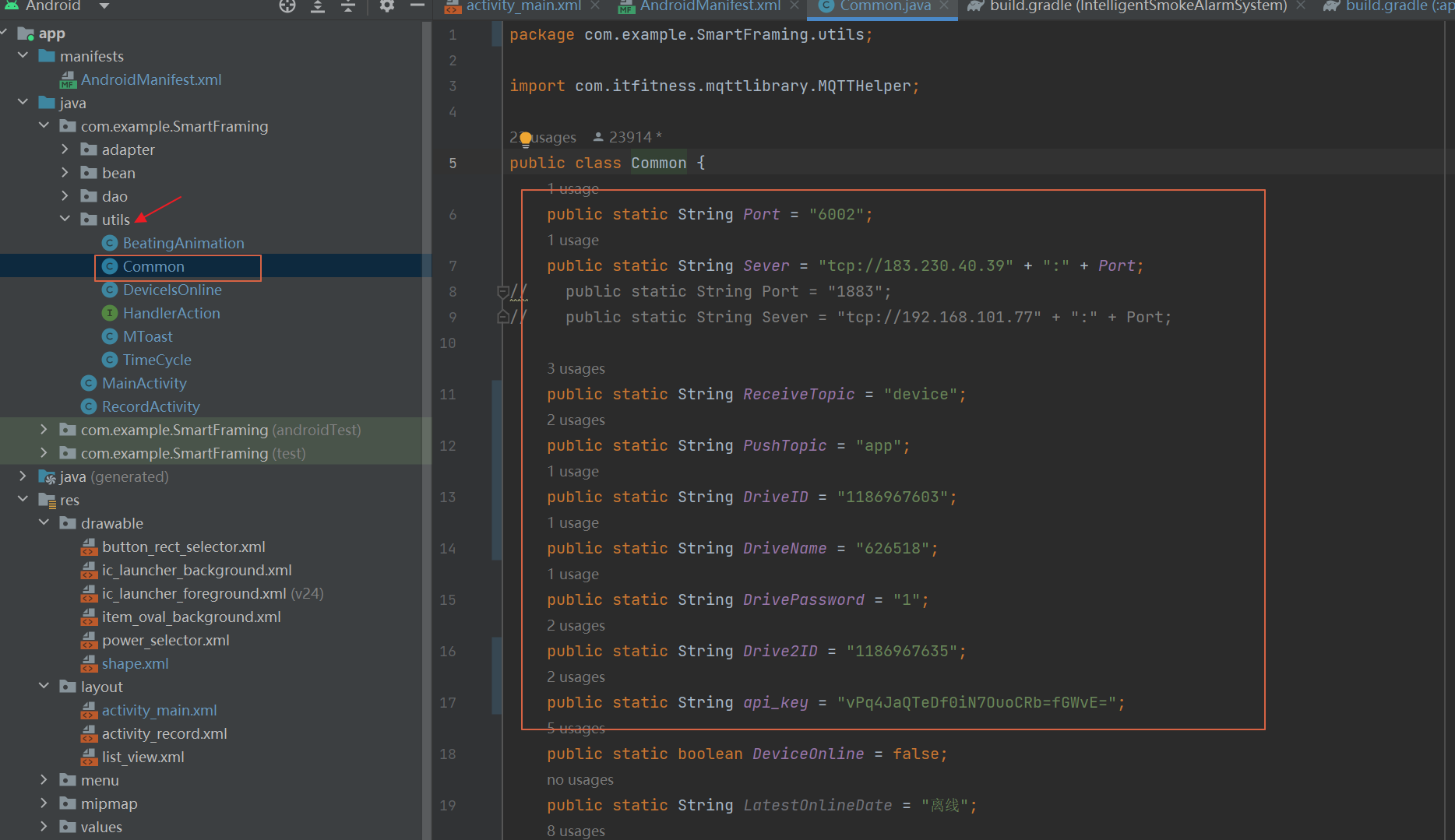

照片名称：9安卓app工程
