本文手把手记录从新建 STM32CubeMX/STM32CubeIDE 工程，到导入 sinemodel.tflite，再到在 STM32F407 上运行 CubeAI 推理并通过串口显示正确正弦波的完整过程。

1. 实验目标

本实验最终要实现的效果是：STM32F407 上电后初始化 GPIO、USART1 和 X-CUBE-AI 模型，MCU 内部自动生成正弦模型输入 x，周期性运行模型推理，然后通过串口把理论正弦值、模型推理值和误差发送给上位机显示。

项目	配置
MCU	STM32F407VET6
工具链	STM32CubeIDE
STM32CubeMX	6.16.1
STM32Cube FW_F4	V1.28.3
X-CUBE-AI	10.2.0
模型文件	sinemodel.tflite
CubeAI 应用模板	ApplicationTemplate
USART1	PA9 / PA10，115200，8N1
LED	PB12 / PB13，低电平点亮
上位机协议	帧头 0x7E，长度 0x08，帧尾 0x7F

2. 新建 STM32CubeIDE 工程

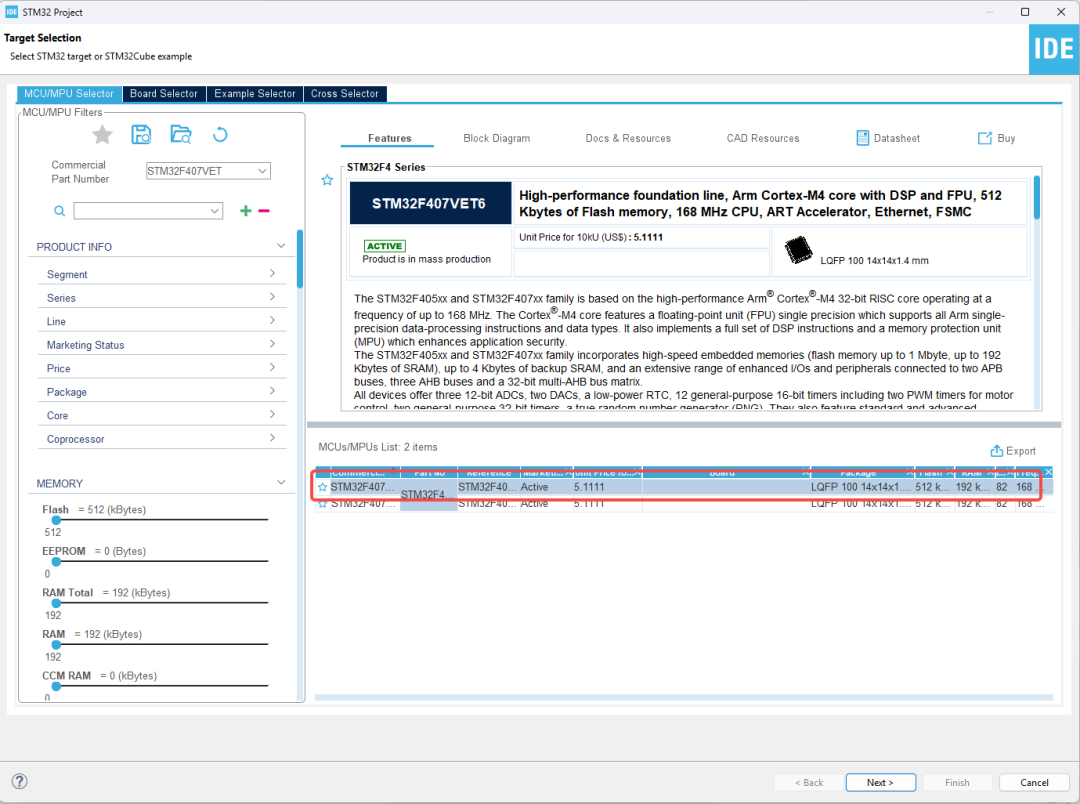

打开 STM32CubeIDE，选择 File -> New -> STM32 Project。在 MCU/MPU Selector 中搜索：

STM32F407VET6

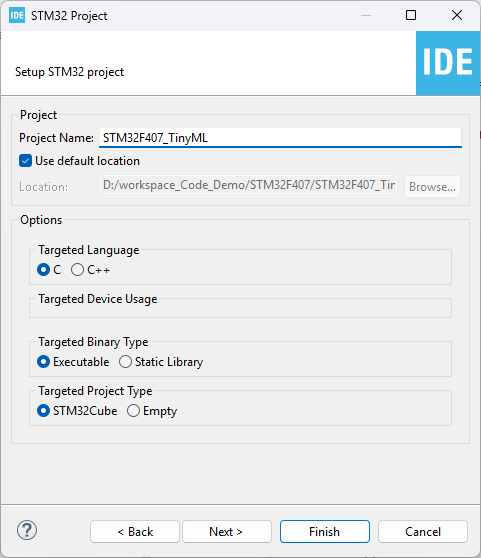

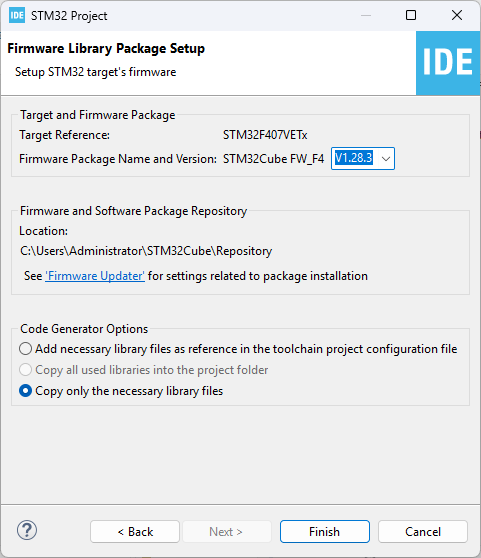

选择对应芯片后新建工程，如下所示：

Project Name: STM32F407_TinyML
Targeted Language: C
Targeted Binary Type: Executable
Targeted Project Type: STM32Cube
Toolchain/IDE: STM32CubeIDE

容易踩坑：芯片型号要和板子一致

STM32F407 系列有不同封装和 Flash/RAM 规格。如果芯片型号选错，可能导致下载失败、链接脚本不匹配、引脚不存在，甚至工程能编译但烧录后运行异常。模型部署对 Flash 和 RAM 更敏感，所以第一步就要选对芯片。

3. 基础外设配置

3.1 配置调试接口

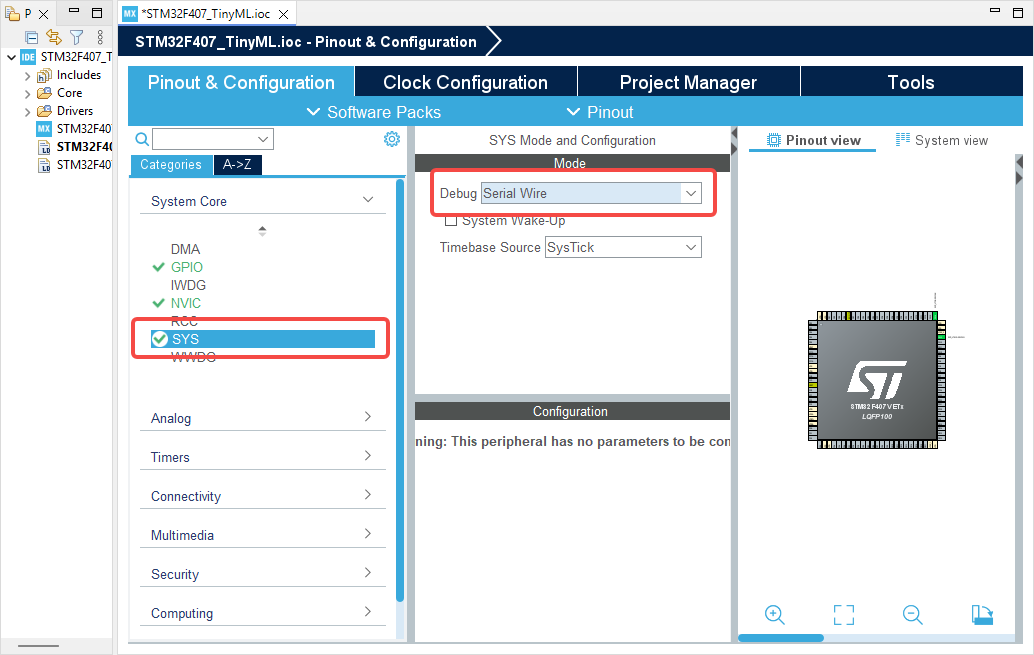

在 System Core -> SYS 中，把 Debug 设置为：

Serial Wire

这样会占用 PA13 和 PA14 作为 SWD 调试口。

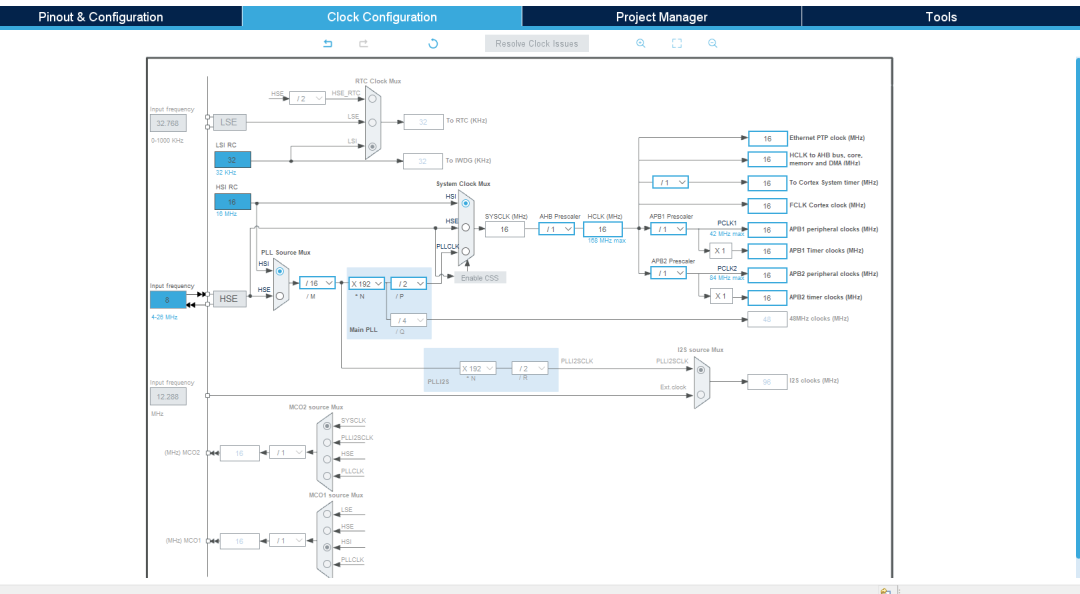

3.2 配置时钟

本实验模型非常小，只有 321 MACC。为了先把部署链路跑通，可以使用默认 HSI 16 MHz，不必一开始就配置到最高主频。

RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;

调试建议

先用简单时钟把模型部署、串口协议和上位机显示跑通。等链路确认无误后，再切换 HSE + PLL 提高主频。

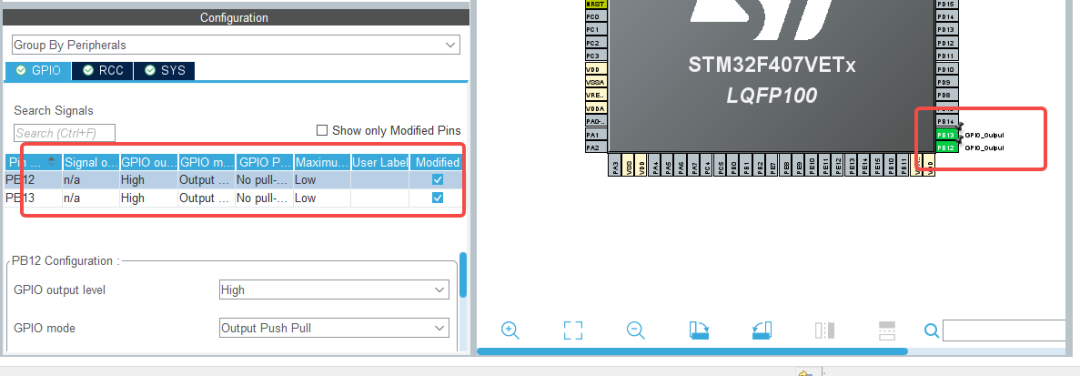

3.3 配置 LED

本实验使用 PB12 和 PB13 作为 LED 输出：

PB12 -> LED1
PB13 -> LED2

由于开发板 LED 是低电平点亮，所以 GPIO 默认输出应该设置为 GPIO_PIN_SET，也就是上电默认熄灭。

#define LED1_GPIO_Port GPIOB
#define LED1_Pin GPIO_PIN_12
#define LED2_GPIO_Port GPIOB
#define LED2_Pin GPIO_PIN_13

#define LED_ON GPIO_PIN_RESET
#define LED_OFF GPIO_PIN_SET
#define LED_BLINK_HALF_PERIOD_MS 500U

容易踩坑：低电平点亮不是低电平熄灭

很多开发板 LED 一端接 VCC，MCU 引脚输出低电平时灌电流点亮。因此 GPIO_PIN_RESET 是点亮，GPIO_PIN_SET 是熄灭。

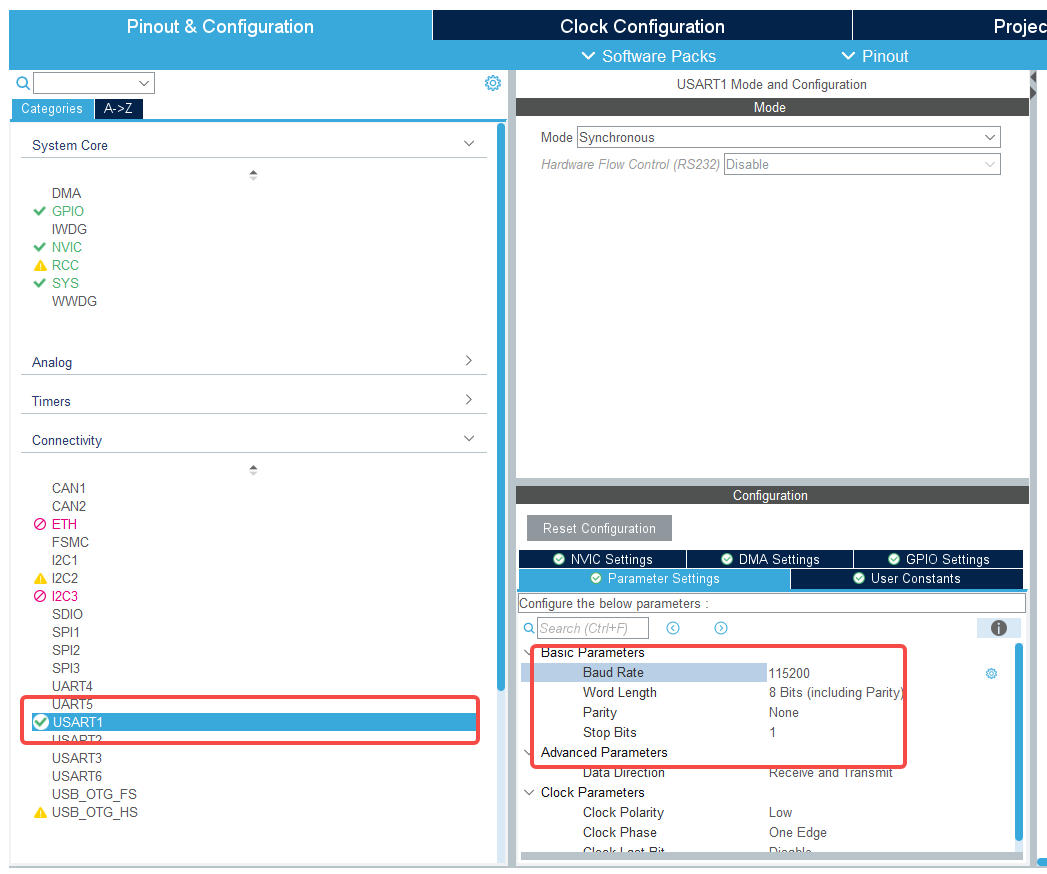

3.4 配置 USART1

USART1 用于给上位机发送波形数据：

PA9  -> USART1_TX
PA10 -> USART1_RX

Baud Rate: 115200
Word Length: 8 Bits
Parity: None
Stop Bits: 1
Hardware Flow Control: None

容易踩坑：文本调试和二进制协议不能混在一起

最终上位机要解析二进制帧。如果同一串口里还在输出 printf("hello\r\n")，就会破坏帧结构。工程中保留文本调试函数，但默认关闭：

#define UART_TEXT_DEBUG_ENABLED 0U

4. 添加 X-CUBE-AI 并导入模型

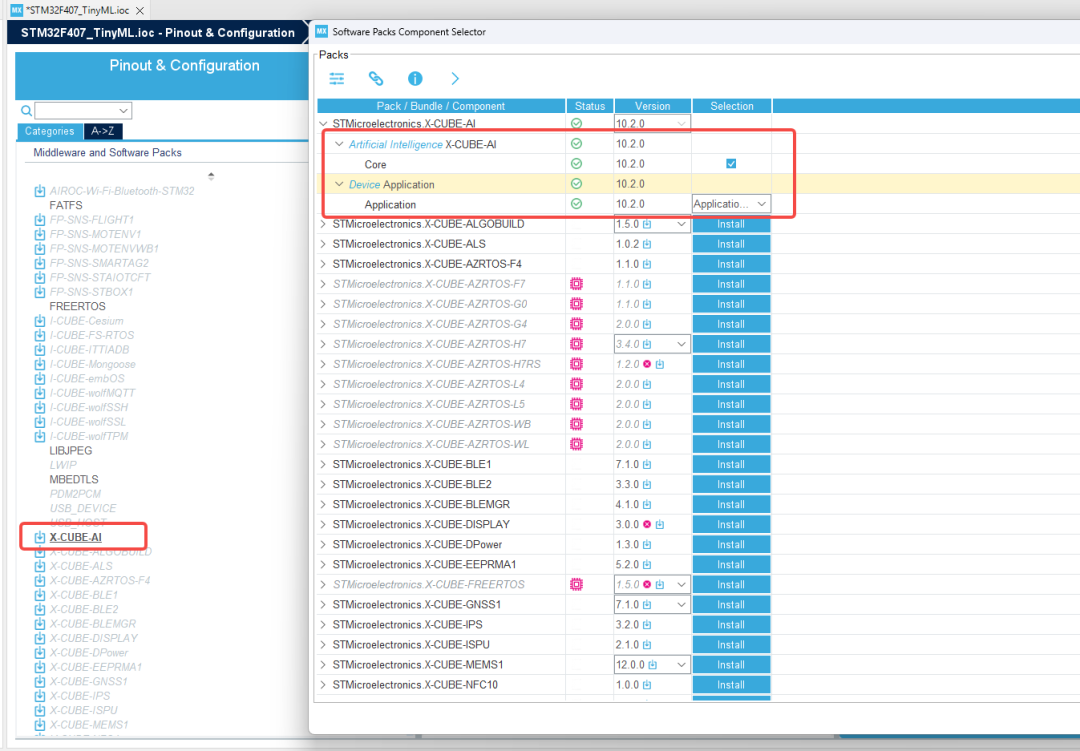

在 STM32CubeMX 的 Software Packs 中启用 X-CUBE-AI：

Software Packs -> Select Components -> X-CUBE-AI

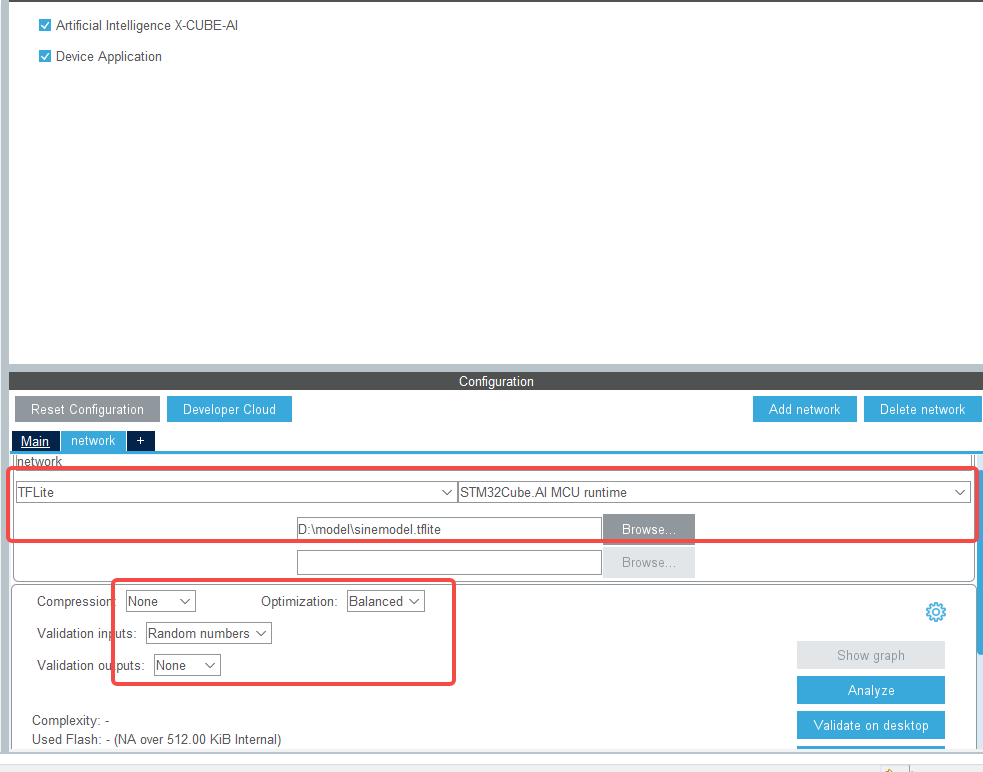

启用后，在左侧会出现 X-CUBE-AI 相关配置页面。导入模型：

D:\model\sinemodel.tflite

模型名称保持为：

network

当前工程 .ioc 中对应的关键配置如下：

STMicroelectronics.X-CUBE-AI.10.2.0.ModelStructureFile-...=D\:\\model\\sinemodel.tflite
STMicroelectronics.X-CUBE-AI.10.2.0.ModelName-...=network
STMicroelectronics.X-CUBE-AI.10.2.0.ModelKind-...=TFLITE
STMicroelectronics.X-CUBE-AI.10.2.0.ModelCompression-...=None

5.模型分析

导入模型后，点击

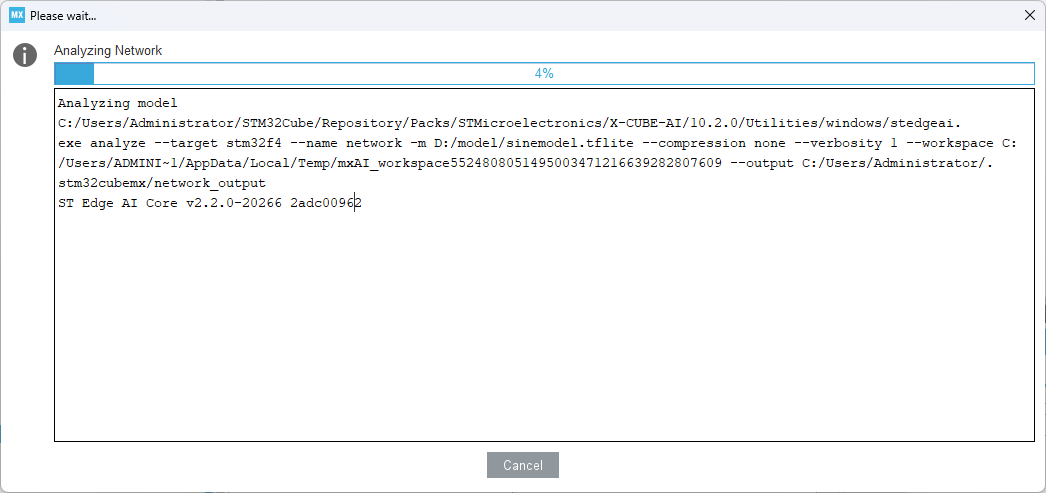

开始分析

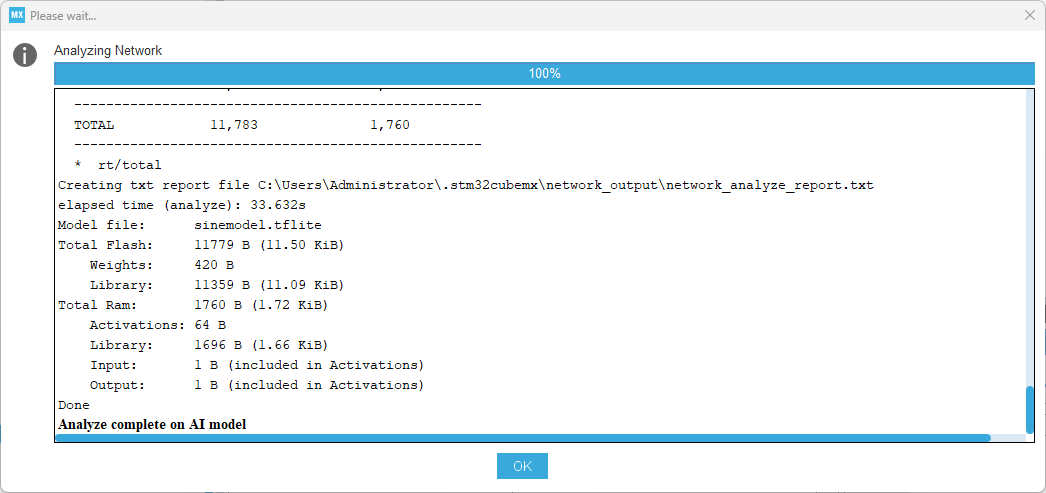

分析完成

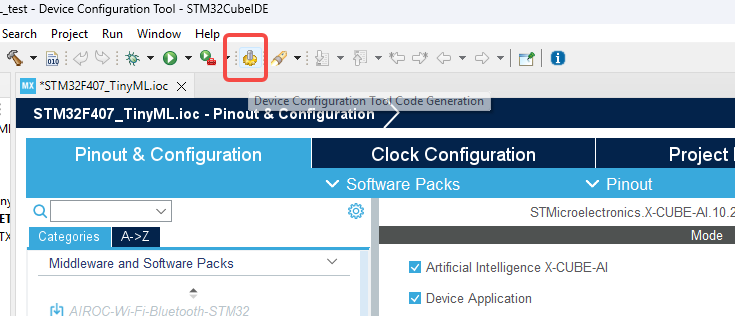

6. Generate Code 后编译成功

7. 读取 CubeAI 生成报告，确认量化参数

模型导入后，X-CUBE-AI 会生成报告：

X-CUBE-AI\App\network_generate_report.txt

本模型报告中的关键信息：

input 1/1  : int8(1x1), QLinear(0.024573976,-128,int8)
output 1/1 : int8(1x1), QLinear(0.008472007,4,int8)
macc       : 321
weights    : 420 B
activations: 64 B

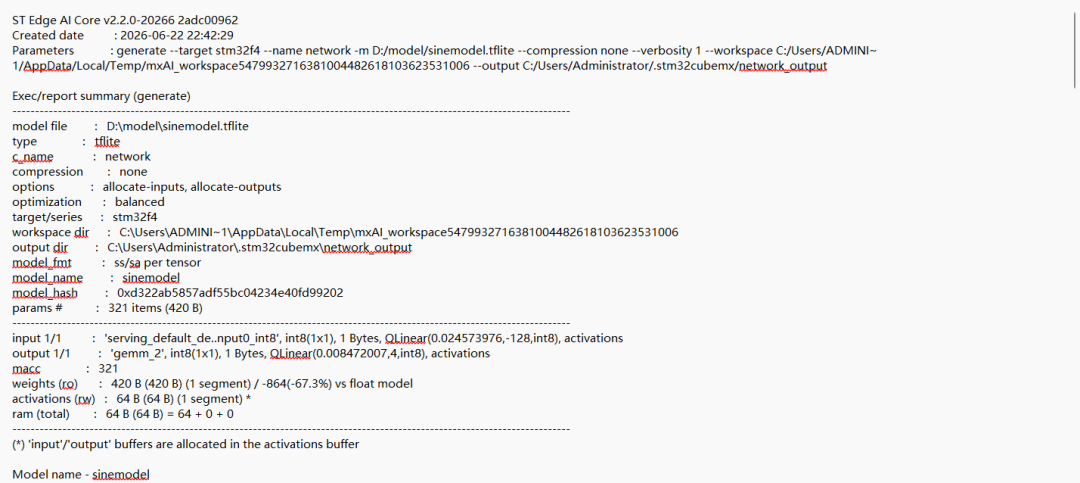

截图如下：

7.1 QLinear(scale, zero_point) 的含义

量化模型中，真实浮点值和 int8 值之间的关系是：

real_value = (quantized_value - zero_point) * scale

反过来，如果有一个浮点输入，要送进 int8 模型，就要做：

quantized_value = round(real_value / scale + zero_point)

本模型输入参数为：

scale = 0.024573976
zero_point = -128

因此输入量化代码是：

static int8_t sine_quantize_input(float value)
{
  float qf = (value / SINE_AI_INPUT_SCALE) + (float)SINE_AI_INPUT_ZERO_POINT;
  int32_t q = (int32_t)((qf >= 0.0f) ? (qf + 0.5f) : (qf - 0.5f));

  if (q > 127)
  {
    q = 127;
  }
  else if (q < -128)
  {
    q = -128;
  }

  return (int8_t)q;
}

本模型输出参数为：

scale = 0.008472007
zero_point = 4

因此输出反量化代码是：

static float sine_dequantize_output(int8_t value)
{
  return ((float)value - (float)SINE_AI_OUTPUT_ZERO_POINT) * SINE_AI_OUTPUT_SCALE;
}

容易踩坑：不要把 int8 模型当 float 模型使用

如果报告显示输入是 int8，就必须按量化参数写入 int8。输出也是 int8，不能直接当 float 解析，必须先反量化。

8. 理解 CubeAI 输入输出 buffer

报告中还有一句很重要：

(*) 'input'/'output' buffers are allocated in the activations buffer

network.h 中也能看到：

#define AI_NETWORK_INPUTS_IN_ACTIVATIONS   (4)
#define AI_NETWORK_OUTPUTS_IN_ACTIVATIONS  (4)

这意味着输入输出 buffer 由 CubeAI 放在 activations 内存池里。ApplicationTemplate 初始化后会拿到这些地址：

ai_input = ai_network_inputs_get(network, NULL);
ai_output = ai_network_outputs_get(network, NULL);

for (int idx=0; idx < AI_NETWORK_IN_NUM; idx++) {
  data_ins[idx] = ai_input[idx].data;
}

for (int idx=0; idx < AI_NETWORK_OUT_NUM; idx++) {
  data_outs[idx] = ai_output[idx].data;
}

之后采集函数只需要写入：

data[0][0] = (ai_i8)sine_quantize_input(sine_input_x);

推理完成后读取输出：

sine_model_y = sine_dequantize_output((int8_t)data[0][0]);

容易踩坑：不要自己随便换输入输出数组

如果 X-CUBE-AI 配置了 allocate-inputs 和 allocate-outputs，输入输出已经在 activations buffer 中。手动换成另一个数组，可能导致 ai_network_run() 使用的 buffer 和你写入的 buffer 不是同一个。

9. 编写周期推理逻辑

在 X-CUBE-AI/App/app_x-cube-ai.c 的 USER CODE 区域中定义输入变化参数：

#define SINE_AI_FRAME_PERIOD_MS       20U
#define SINE_AI_INPUT_STEP            0.05f
#define SINE_AI_TWO_PI                6.28318530717958647692f

static float sine_input_x = 0.0f;

每次推理后让 x 增加：

static void sine_advance_input(void)
{
  sine_input_x += SINE_AI_INPUT_STEP;

  if (sine_input_x >= SINE_AI_TWO_PI)
  {
    sine_input_x -= SINE_AI_TWO_PI;
  }
}

当前配置下，每 20 ms 推理一次，每次 x 增加 0.05 rad，一圈约 126 个点，一个完整正弦周期大约 2.5 秒，适合上位机观察。

void MX_X_CUBE_AI_Process(void)
{
  uint32_t now = HAL_GetTick();

  if ((sine_ai_ready != 0U) && ((now - sine_last_frame_tick) >= SINE_AI_FRAME_PERIOD_MS))
  {
    sine_last_frame_tick = now;

    if (acquire_and_process_data(data_ins) == 0)
    {
      if (ai_run() == 0)
      {
        post_process(data_outs);
      }
    }
  }
}

调度建议

不要在主循环中用长时间 HAL_Delay() 阻塞。AI 推理、LED 和串口发送都可以用 HAL_GetTick() 做周期调度。

10. 设计上位机串口协议

上位机协议如下：

字段	含义
帧头	0x7E
长度	0x04  表示 8 位，0x08 表示 16 位，0x10 表示 32 位或 float
曲线1	理论正弦值
曲线2	模型推理值
曲线3	推理值 - 理论值
曲线4	绝对误差
帧尾	0x7F

本实验最终选择 16 位模式：

长度 = 0x08
四路数据 = 每路 2 字节
整帧长度 = 1 + 1 + 2 * 4 + 1 = 11 字节

帧格式：

0x7E 0x08 C1_L C1_H C2_L C2_H C3_L C3_H C4_L C4_H 0x7F

采用小端序发送：

static void sine_protocol_put_i16(uint8_t *buffer, int16_t value)
{
  uint16_t raw = (uint16_t)value;

  buffer[0] = (uint8_t)(raw & 0xFFU);
  buffer[1] = (uint8_t)((raw >> 8) & 0xFFU);
}

最终发送函数：

static void sine_protocol_send_frame(int16_t curve1, int16_t curve2, int16_t curve3, uint16_t curve4)
{
  uint8_t frame[11];

  frame[0] = SINE_PROTOCOL_HEADER;
  frame[1] = SINE_PROTOCOL_UINT16_LEN;
  sine_protocol_put_i16(&frame[2], curve1);
  sine_protocol_put_i16(&frame[4], curve2);
  sine_protocol_put_i16(&frame[6], curve3);
  sine_protocol_put_u16(&frame[8], curve4);
  frame[10] = SINE_PROTOCOL_TAIL;

  HAL_UART_Transmit(&huart1, frame, sizeof(frame), 100U);
}

11. Release 编译并下载

因为实际下载使用的是 Release，所以要确认 Release 能编译通过，而不是只看 Debug。

Project Explorer -> 右键工程
Build Configurations -> Set Active -> Release
Project -> Build Project

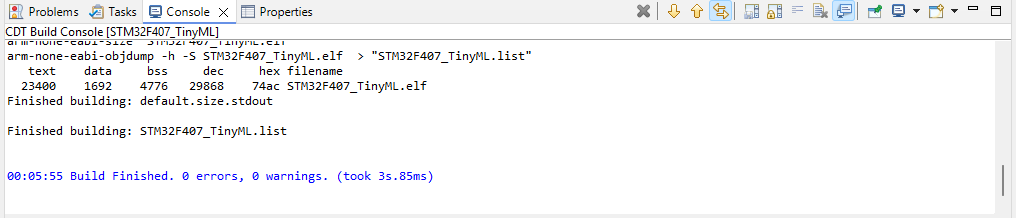

本工程最终 Release 编译成功，大小大致如下：

text    data    bss     dec     hex
23400   1692    4776    29868   74ac

12. 上位机显示设置

上位机设置：

串口：对应 USB 转串口端口
波特率：115200
数据位：8
校验位：None
停止位：1
精度：16 位
帧头：0x7E
帧尾：0x7F

曲线	含义	判断标准
曲线1	理论正弦值	应为平滑正弦波
曲线2	模型推理值	应与曲线1基本重合，但允许模型近似误差
曲线3	推理误差	应围绕 0 上下变化
曲线4	绝对误差	应始终为正值
