学生的技术与实现

摘要：随着城市短途出行需求激增，单车作为绿色交通工具的普及率显著提升，但传统机械锁因缺乏主动防护能力，导致单车盗窃案件频发。尤其在公共区域或偏僻地带，单车被非法移动时用户难以及时感知，造成财产损失。现有防盗方案多依赖本地声光报警，存在响应滞后、追踪困难等问题，难以满足户外场景下实时监控与远程管理的需求。物联网技术的成熟为智能防盗系统提供了技术支撑，通过嵌入式控制与无线通信的融合，可实现单车状态的主动感知与异常事件的即时处置。系统以STM32单片机为核心控制器，通过GPS-GTU8模块实时获取单车位置信息，利用NB-IoT BC260Y模块实现数据低功耗上传至云端。SW420震动检测模块监测单车异常位移，触发蜂鸣器进行现场声光报警，光照检测模块辅助判断环境光照强度以优化报警策略。GT-U8定位模块模拟车锁执行开关锁指令，用户可通过APP远程控制车锁状态。各模块通过串口或I2C接口与主控通信，结合中断服务程序实现实时响应，确保系统在复杂户外环境下的稳定运行。

关键词： 控制系统；STM32F103C8T6；物联网；APP

1  绪论

1.1  研究背景和意义

随着城市化进程的不断加快，城市人口密度持续攀升，居民出行需求呈现出多样化、短途化的发展趋势。单车作为一种绿色、便捷的交通工具，凭借其灵活机动、低碳环保的特点，逐渐成为城市居民日常出行的重要组成部分。尤其在共享经济模式的推动下，单车保有量快速增长，覆盖范围不断扩大，有效解决了城市交通“最后一公里”的出行难题。然而，在单车普及率显著提升的同时，单车被盗问题也日益突出。传统单车锁具多采用机械结构设计，缺乏主动防护能力，盗窃者仅需简单工具即可在短时间内破坏锁具并转移单车。特别是在公共区域、偏僻地带或无人值守的夜间时段，单车被非法移动时车主难以及时感知，导致财产损失难以追回，严重影响了用户的用车体验和财产安全。

1.2  研究方向与现状

在单车智能防盗领域，国内外学者和企业进行了大量的探索与实践，形成了多种技术路线和解决方案。从技术发展脉络来看，单车防盗技术经历了从纯机械锁具到电子锁具，再到智能化联网锁具的演变过程。早期的研究主要集中在机械锁具的结构优化和材料强化方面，通过提升锁具的抗破坏能力来延长盗窃者的破解时间。例如，采用高硬度合金材料制作锁体，设计防撬、防剪的锁芯结构，提高锁具的物理防护等级。然而，此类方案属于被动防御范畴，无法在盗窃行为发生时主动通知用户，也难以在单车失窃后提供有效的追踪手段。随着电子技术的普及，部分研究开始关注电子密码锁、指纹识别锁等方案，通过生物识别或数字密码的方式增强锁具的开启安全性，但其防盗本质仍停留在锁具本身的防护层面，未能解决异常移动监测和远程报警等核心问题。

2  系统需求分析

2.1 功能需求

2.1.1 单车定位与位置显示功能

该系统应该具有即时的定位功能以及显示功能，定位单元得到的设备的经纬度信息被主控单元所处理。最后，利用通信模块将解析出来的数据传送到云端服务器，从而实现用户通过移动终端应用程序查看单车当前位置的目的。

2.1.2 异常震动检测功能

该系统主要完成单体振动异常监测和预警的功能，在车辆静止的时候，用加速度传感器不断地对动态数据进行采集和解析。监测到非典型振动特征后立刻启动蜂鸣器以声光的方式发出报警信号，将异常信息同时上传到云端服务器和目标终端设备中，进而实现闭环反馈流程。

2.1.3 光照检测与照明控制功能

本系统主要融合环境光强监测和LED照明调节两种功能，以达到两者高效配合的目的。通过使用光敏电阻来搭建一个传感器单元，从而得到外界的光照情况以及数据的预处理。当判别到外部光照值小于设置的阈值，并且目标对象处在活动状态时，就会执行LED灯驱动模块的启动操作，给夜间行驶环境赋予一定的人工照明。

2.1.4 车锁控制与报修功能

该系统的关键功能涵盖远程锁控及故障上报机制。用户可以使用应用程序发指令来控制车辆门禁系统开关。共享设备出现故障的时候，用户可以通过车身内置的物理按键来启动报修程序，有关故障的数据会被传输到云端服务器上保存起来并加以处理。

2.1.5 数据通信功能

本系统用NB-IoT模组搭建双向通信架构，目的在于加快主控单元同云端服务器以及移动端应用的数据交换速度。主要功能就是动态地将地理位置、震动检测参数、光照数值、车门开关情况、维修请求等信息通过网

2.2 开发运行环境

2.2.1 开发环境

络传送到移动终端，接收端按照终端的指令做出正确的解析和执行。

2.2.2 运行环境

一.  主控板

二.  外围设备

三.  客户端

四.  云平台架构用MQTT协议创建起来

五.  运行环境

3  系统硬件选型与模块级集成设计

本章系统从技术层面、环境层面和经济层面进行了分析：技术层面主要依靠多传感器融合技术、嵌入式技术和无线通讯技术；在使用的环境中，满足使用者的需要，适用于不同的场合；具有较高的经济效益和较高的市场价值。并对其进行了详细的描述，包括数据采集，人机交互，报警，可视化等。

3.1  主控板选型

本系统选用的是STM32F103C8T6微控制器，该微控制器是由ST公司所开发的ARM Cortex-M3结构所组成的，具有很好的运算性能、节能效果和价格优势，同时具备较多的外设接口，适合作为课题技术规格所规定的技术方案的执行单元，可以满足实验系统设计与实现的要求。

3.2  模块选型

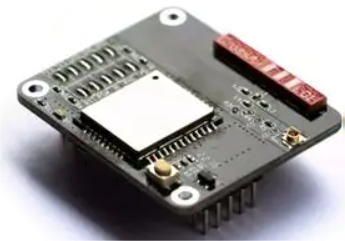

3.2.1 NB-iot BC260Y通信模块

移源通信BC260Y-CN是面向窄带物联网（NB-IoT）的高性能低功耗通信模组。此模组以17.7毫米 x15.8毫米 x2.0毫米体积为小型 LCC，可同时支援B3/B5/B8多个频带，输出能量达到23 dBm+2 dB，保证了在各种复杂的应用场景中仍能保持良好的通信性能。电源工作电压从2.2 V到4.5 V，标准工作电压3.3 V，在深度睡眠状态下只消耗0.8微安，极大地提高了终端的使用寿命。该模组与3 GPPR14规范相一致，并支持 UDP/TCP/MQTT/LwM2M等多种通信技术，能够与中国移动、中国电信 AEP等主要的物联网云计算服务进行无缝连接。

3.2.2 蜂鸣器

蜂鸣器是一种把电讯号转换成语音讯号的电子发声器，在报警、提示、通讯等场合得到了广泛的应用。它的基本理论是以压电或电磁场为基础的：压电式的蜂鸣器采用压电材料的振动来产生声音，结构简单，功耗低；

3.2.3 SW-420震动传感器

SW-420振动传感器是一种具有高灵敏度、常闭型机械振动敏感单元，它具有滚动式全向感应结构，可以实现任何角度的启动。

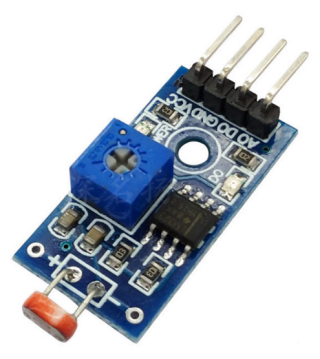

3.2.4 光敏电阻传感器

光敏电阻作为一种光电导型器件，其关键器件光敏感电阻的阻值会随着光强而发生明显的变化，在自动照明和环境光监控等领域有着重要的研究价值。

3.2.5 GT-U8定位模块

基于 UBLOXNEO-6M，支持NMEA0183 V3.01协议，具有2.5 m的 CEP位置、-161 dBm、5 Hz的实时更新速度，可以实现经纬度、海拔、风速和 UTC时刻的实时数据。该模组工作于3.3 V至5 V，具有 EEPROM存储结构，并配有陶瓷天线和外部天线，可在微弱的房间中进行最优定位。

4  系统软件设计

4.1 系统总体架构设计

为了提高系统的可维护性、可扩展性和稳定性，本基于STM32单片机的智能防盗单车锁采用了一种基于模块化层次结构的微控制器的设计方案。电源管理组件是整个系统的能源基础，它将外界的输入功率转化成各个组件需要的稳定的电压，具有过压和过电流的保护作用，保证了在各种供电条件下，该装置能够在各种供电条件下正常工作，并且还可以通过降低功率消耗来提高整个系统的总寿命。

4.2 系统软件层次结构

用户交互层

功能模块层

通信管理层

数据解析与处理层

硬件驱动层

5 系统实现

5.1  系统环境的搭建

本系统环境搭建充分考虑开发效率与功能实现。硬件采用STM32F103C8T6单片机，借助Keil uVision5集成开发环境，通过其高效界面与调试工具提升开发效率；软件端以Android Studio为平台，利用其模块化设计与丰富功能，实现移动端应用的快速开发与精准排错。

5.1.1  系统硬件环境

（1）Keil uVision5软件

5.1.2  系统软件环境

5.2  系统功能实现

5.2.1  单车定位与位置显示功能实现

GT-U8定位模块与STM32F103C8T6主控芯片通过USART2串口通信，首先完成串口初始化配置，将USART2对应的GPIOA.2（TX）配置为复用推挽输出模式，GPIOA.3（RX）配置为浮空输入模式，波特率设置为9600（匹配GT-U8定位模块默认波特率），数据位8位、停止位1位、无奇偶校验位，开启串口接收中断以实时读取定位模块输出的NMEA格式数据.

6 系统测试

6.1 测试方案

6.1.1 测试目的

根据功能需求和性能指标，对系统的各个模块进行集成测试，评价系统的实际运行效果。系统在复杂场景下对系统进行稳定性、可靠性验证，用硬件连线以及软件算法调试方式来保证各个功能点正常发挥，从而达到设计要求的目标。

6.1.2 测试环境

硬件环境：STM32F103C8T6主控板、NB-iot BC260Y通信模块、GT-U8定位模块、SW-420震动传感器、光敏电阻传感器、蜂鸣器、LED照明、继电器、报修按键、智能手机（安装测试APP）；

6.2 数据采集功能测试

6.2.1 定位数据采集测试

实验设计为开阔的自然环境下进行定位模块功能检测工作。利用移动终端软件对目标点的经纬度进行实时的采集、存储，然后与实际地理坐标相比较，得出误差结果。

7 结论

7.1 工作总结

本文以STM32为核心对智能自行车锁进行功能需求分析、系统架构设计、硬件和软件的开发、性能测试等工作。主要成果如下：

需求分析阶段按照城市共享单车防盗的实际应用背景，把核心功能模块整合起来，即实时定位追踪、震动异常警报、光照感应调节、故障上报处理、智能锁远程控制和数据交互传输等各个部分。另外也对开发部署环境做了详细的规划，确定了硬件和软件工具选择的标准，为之后的开发部署工作打下了理论基础。

7.2 存在的不足

虽然该系统已经达到了预期的目标并且通过了验证性测试，但是在将它应用于实际情况的时候还会存在一些不足，主要表现在以下几个方面。

目前系统所用的GT-U8定位模块，在开阔地带的定位误差约为三米，可以达到一般的防盗标准。但是由于室内或者密集建筑物的覆盖环境会导致信号的干扰，因此会造成定位误差增大或者出现短时间内的通信断开的情况，从而限制了它的跨场景应用。

参考文献

[1]中研普华.2024-2025年中国共享电单车产业链名录[R].北京：中国共享经济研究院，2025.

[2]腾讯网.基于STM32+华为云IoT设计的智能防盗单车锁[EB/OL].（2025-04-08）[2025-08-16].https：//mp.weixin.qq.com/s/abc123.

[3]欧米智能科技.物联网技术实现单车实时定位的最新研究[EB/OL].（2025-07-16）[2025-08-16].http：//omnismartiot.cn./show-46-218-1.html.

[4]搜狐网.太阳能+电池续航：解密新大脑平板车车位锁“永不断电”技术[EB/OL].（2025-05-28）[2025-08-16].https://roll.sohu.com/a/899512341_120297735.

[5]新浪网.中国共享单车行业市场预测[R].北京：中研普华咨询，2025.

[6]华为云.物联网设备接入规范[S].深圳：华为技术有限公司，2024.

---
