一、STM32内存基本概念

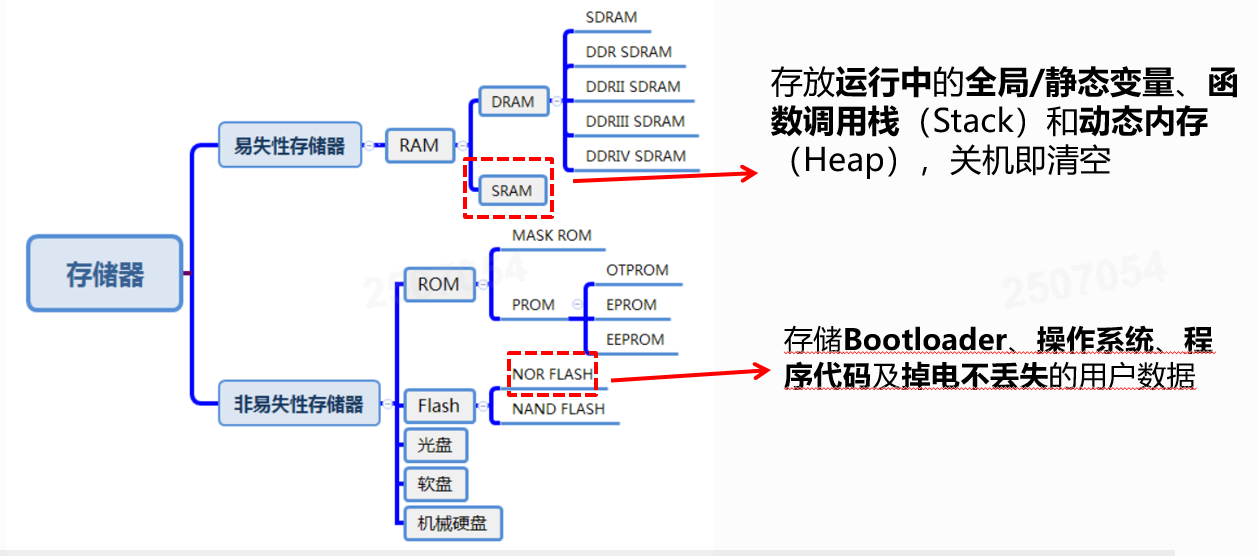

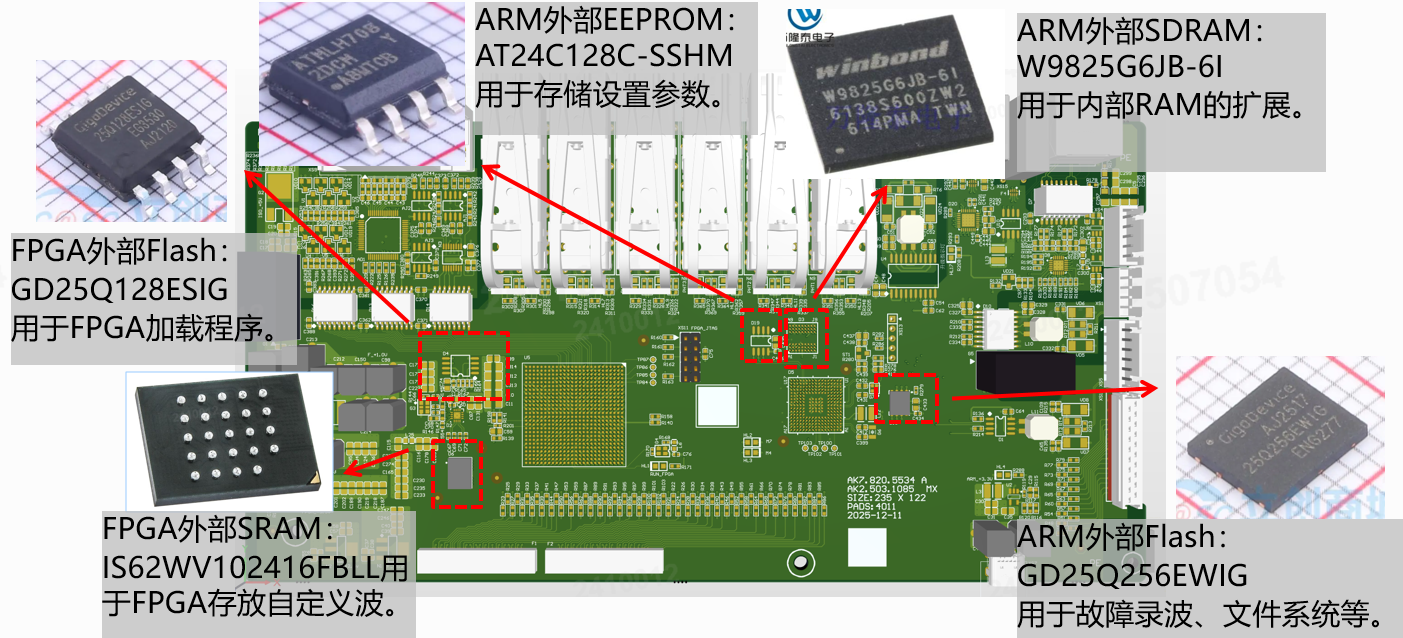

1. 存储器分类

• 易失性存储器 → RAM（随机存取存储器）

RAM 是“运行时临时存数据”的地方，断电就清空。它又细分为：

（1）DRAM（动态RAM）

• 特点：需要周期性刷新（电容电荷会泄漏，需定期充电），速度中等，成本低。

• 子类：SDRAM（同步DRAM）、DDR SDRAM（双倍数据率）、DDRII/DDRIII/DDRIV SDRAM（后续迭代，速度越来越快）。

• 应用：电脑内存条、部分嵌入式设备的大容量缓存。

（2）SRAM（静态RAM）

• 特点：不需要刷新（靠触发器存储数据），速度快、成本高、功耗大。

• 应用：嵌入式芯片内部的“高速缓存”（比如STM32里的SRAM，用来存栈、全局变量、高频访问数据）。

• 非易失性存储器 → ROM + Flash + 其他

非易失性存储器是“断电后数据还在”的地方，用于存程序、固件、长期数据。它又细分为：

（1）ROM（只读存储器，早期含义，现在更广义）

• 早期ROM是“只能读不能写”，现在ROM类更多指出厂固化、难修改的存储。

• 子类：

  • MASK ROM：掩膜ROM，工厂生产时直接用掩膜工艺写入，用户无法修改。

  • PROM（可编程ROM）：用户可一次性写入（用电信号烧断熔丝），但只能写一次。

  • OTPROM（一次性可编程ROM）：类似PROM，只能写一次。

  • EPROM（可擦除可编程ROM）：用紫外线照射擦除，可多次编程（老式单片机常用）。

  • EEPROM（电可擦除可编程ROM）：用电信号擦除，可多次编程，适合存小容量配置数据（如单片机里的参数存储）。

（2）Flash（闪存）

• 特点：电可擦除、块级操作（按“块”擦除，比EEPROM灵活，容量更大），是目前嵌入式最常用的“程序存储”介质。

• 子类：

  • NOR FLASH：支持随机读取（像RAM一样按字节读），适合存“程序代码”（因为CPU可以直接执行NOR里的代码）→ 图中红框标了NOR FLASH，暗示它是STM32等MCU的“程序存储核心”。

  • NAND FLASH：块读取、顺序访问，容量大、成本低，但不支持随机执行（需要拷贝到RAM再运行）→ 常用于U盘、手机存储、大容量数据区。

（3）其他非易失性存储

• 光盘、软盘、机械硬盘：属于外部存储，容量大但速度慢，用于PC或大型设备的长期数据存储。

2. 核心区别

Flash断电永存负责“存”，RAM断电清空负责“算”。

二、STM32H745存储器映射

STM32H745是双核（M7 + M4）MCU，其存储器映射如下：

内存类型	容量	地址范围	特性与用途
ITCM RAM	64 KB	0x0000 0000 - 0x0000 FFFF	M7指令专用，放关键代码（中断等）
Flash	2 MB	0x0800 0000 - 0x081F FFFF	程序存储，双核共享，存固件、常量
DTCM RAM	128 KB	0x2000 0000 - 0x2001 FFFF	M7数据专用，高频访问数据
AXI SRAM	512 KB	0x2400 0000 - 0x2407 FFFF	高速共享区，双核均可访问
SRAM1	128 KB	0x3000 0000 - 0x3001 FFFF	通用数据区，M4数据存储区
SRAM2	128 KB	0x3002 0000 - 0x3003 FFFF	通用数据区，M4数据存储区
SRAM3	32 KB	0x3004 0000 - 0x3004 7FFF	通用数据区，以太网等高速外设缓冲区
SRAM4	64 KB	0x3800 0000 - 0x3800 FFFF	内部共享内存，双核数据交互
SDRAM	32 MB	0x7000 0000 - 0x71FF FFFF	外部共享内存，存大容量结构体

✅ SRAM起始地址：0x2000_0000（运行时数据与堆栈）

✅ Flash起始地址：0x0800_0000（程序固化与启动核心地址）

三、工程示例

1. Flash划分（只读）

区域	起始地址	容量
Boot	0x8000000	128 KB
M7	0x803FFC0	1 MB
M4	0x815FFC0	640 KB

2. RAM划分（可读写）

区域	起始地址	容量
Boot/M7	0x20000000	128 KB
	0x24000000	256 KB
M4	0x30000000	128 KB
	0x24020000	384 KB

💡 其余地址可通过 __attribute__((at(0x30040000)))强制指定存放。

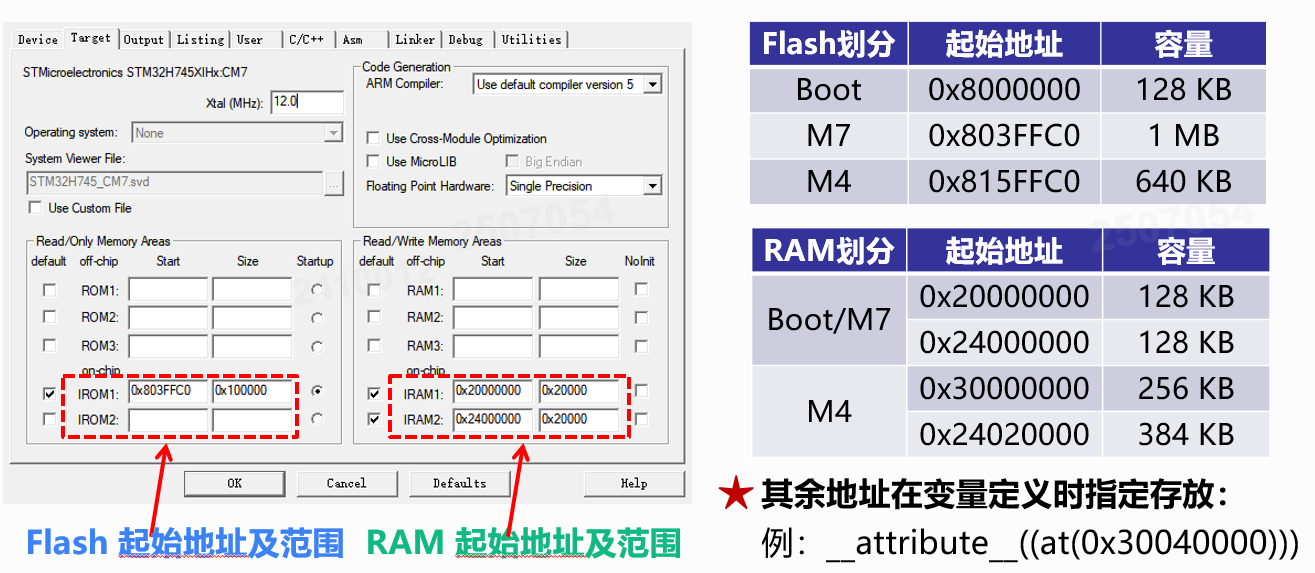

3. Keil工程配置截图说明

• IROM1：设置Flash起始地址和大小（0x803FFC0, 0x100000）

• IRAM1/IRAM2：设置RAM起始地址和大小（0x20000000, 0x20000 等）

• 这是典型的 分散加载脚本（Scatter File）配置，用于精确控制代码和数据在物理内存中的位置。

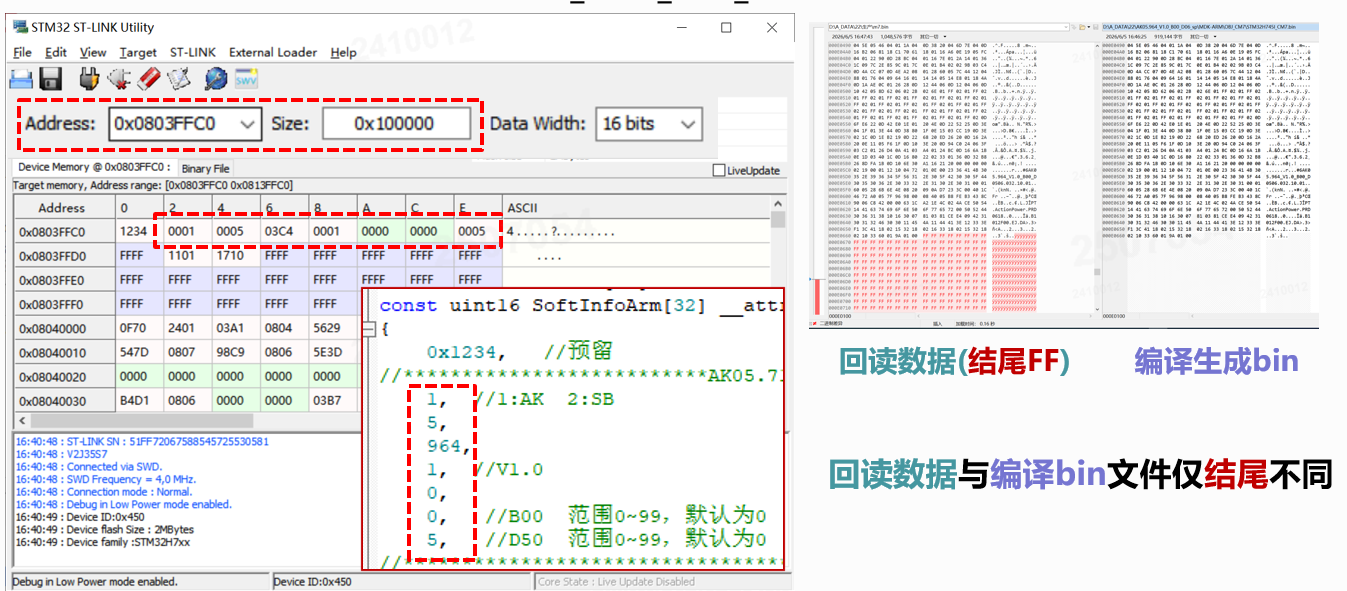

四、FLASH回读验证

使用 STM32 ST-LINK Utility​ 工具：

• 操作：读取地址 0x0803FFC0，长度 0x100000（1MB）

• 对比：

  • 编译生成的bin文件：包含完整程序数据。

  • 回读数据：与bin文件基本一致，仅结尾部分为0xFF（未写入区域）。

• 目的：验证烧录是否成功，确保程序完整性。
