加速度计AIS2IHTR开发.1--轮询获取加速度数据

概述

AIS2IH 是一款超低功耗三轴线性加速度计，它利用了微机械加速度计生产中已采用的稳健成熟的制造工艺，旨在解决非安全汽车应用问题。
AIS2IH 具有用户可选的 ±2g/±4g/±8g/±16g 满量程，能够测量加速度，输出数据速率从 1.6 Hz 到 1600 Hz。
AIS2IH 具有集成的 32 级先进先出 (FIFO) 缓冲区，允许用户存储数据，以限制主机处理器的干预。
该设备为应用提供了广泛的灵活性，因为它能够随时从超低功耗模式切换到高分辨率、高性能模式。
内置的自检功能允许用户在最终应用中检查传感器的功能。
AIS2IH 具有专用的内部引擎，用于处理运动和加速度检测，包括自由落体、唤醒、高度可配置的单/双击识别、6D/4D 方向以及活动/非活动。
AIS2IH 采用小型薄塑料 LGA 封装，并保证可在 -40 °C 至 +115 °C 的宽温度范围内工作。

需要样片的可以加群申请：925643491 / 615061293 。
在这里插入图片描述

视频教学

https://www.bilibili.com/video/BV1esTR6FEN1/

样品申请

https://www.wjx.top/vm/OhcKxJk.aspx#

源码下载

https://download.csdn.net/download/qq_24312945/93095848

参考程序

https://github.com/CoreMaker-lab/STM32C542CC_AIS2IH

https://gitee.com/CoreMaker/STM32C542CC_AIS2IH

硬件准备

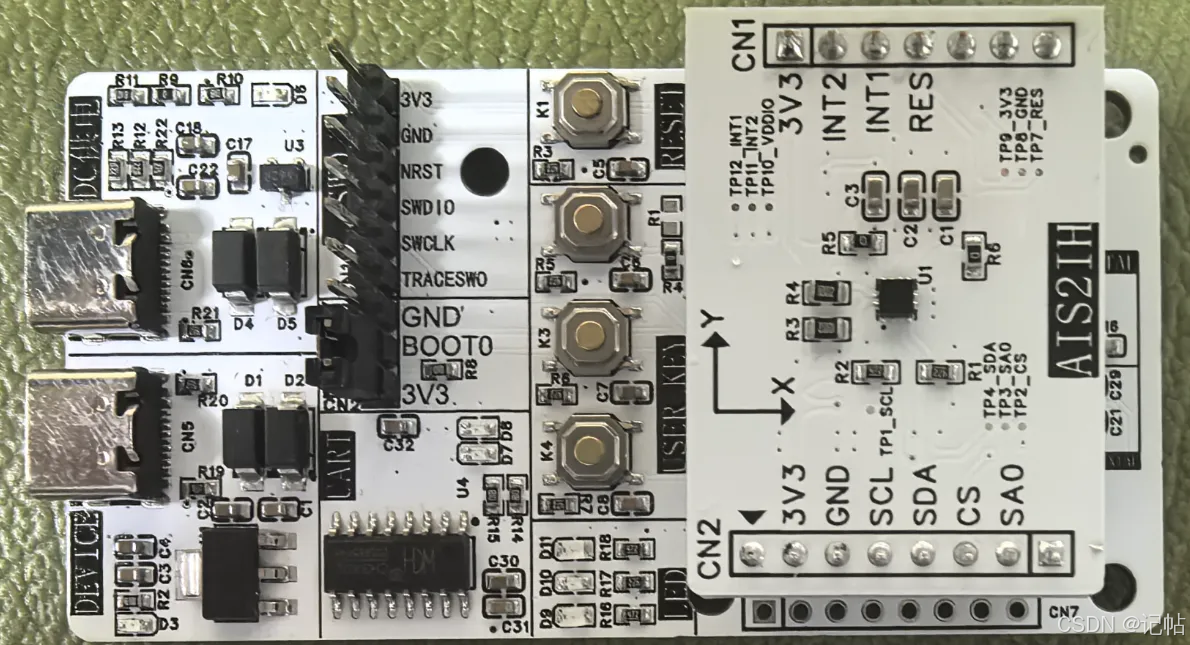

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为STM32C542CC,加速度计为AIS2IH
在这里插入图片描述

通信模式

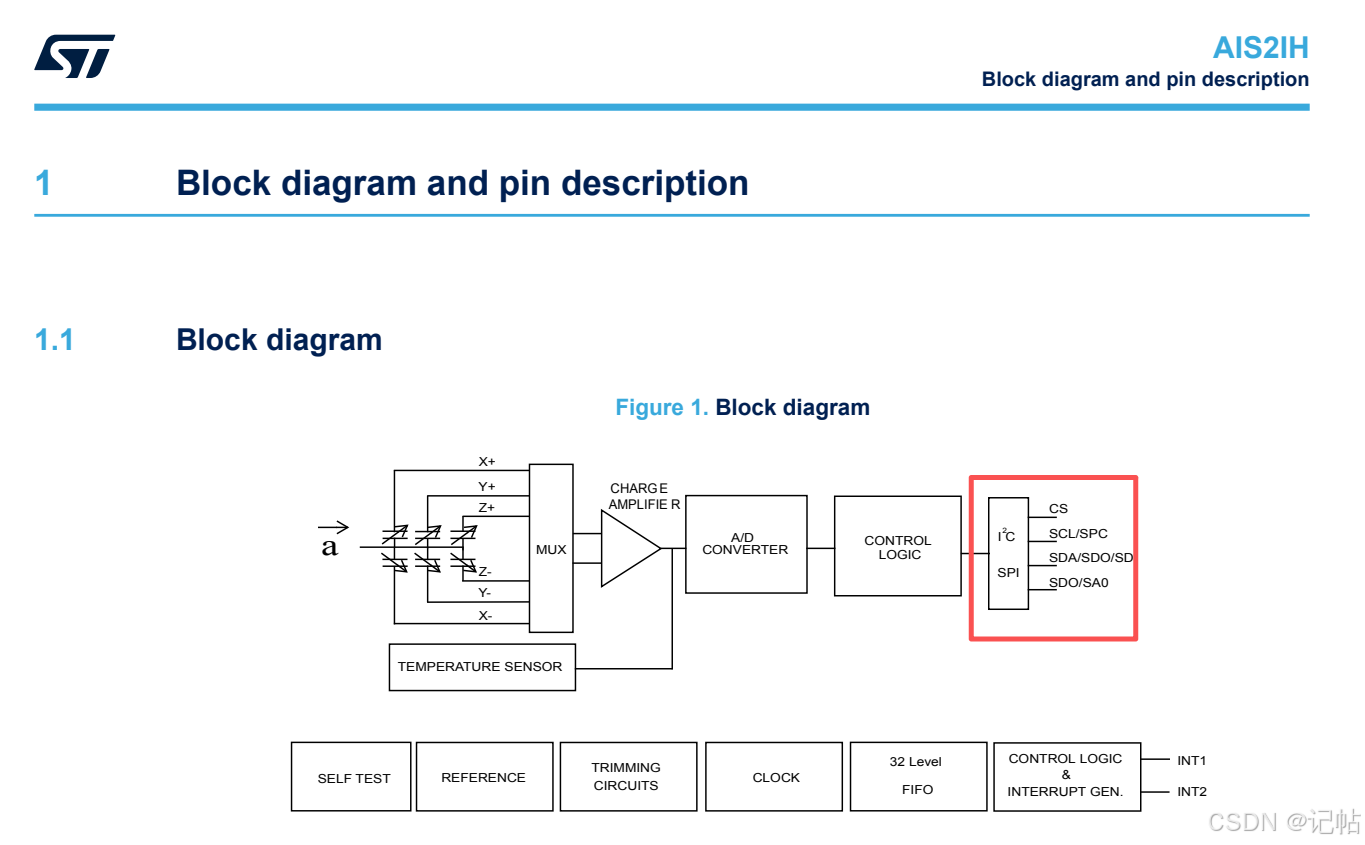

对于AIS2IH，可以使用SPI或者IIC进行通讯。

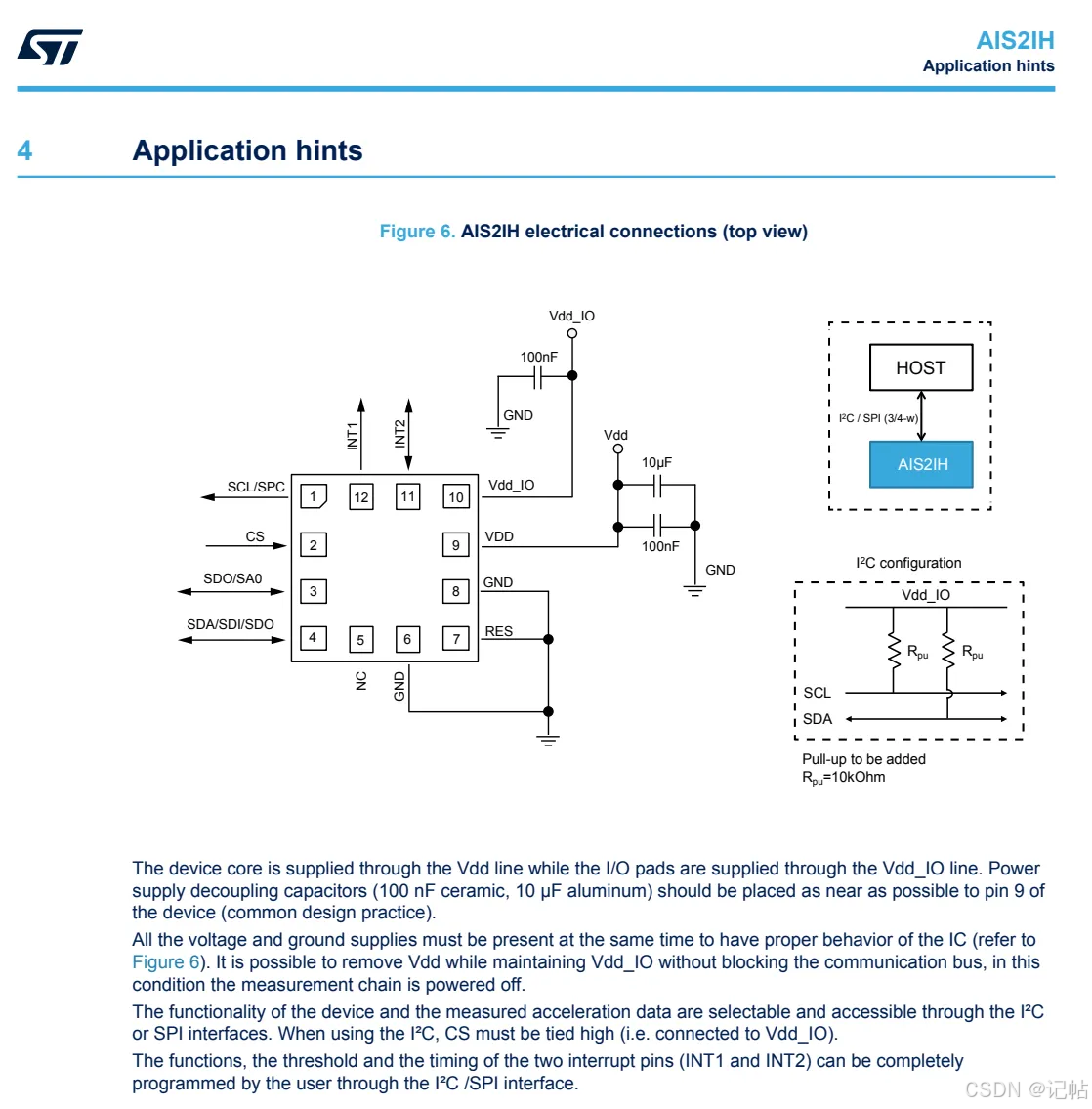

最小系统图如下所示。

在这里插入图片描述

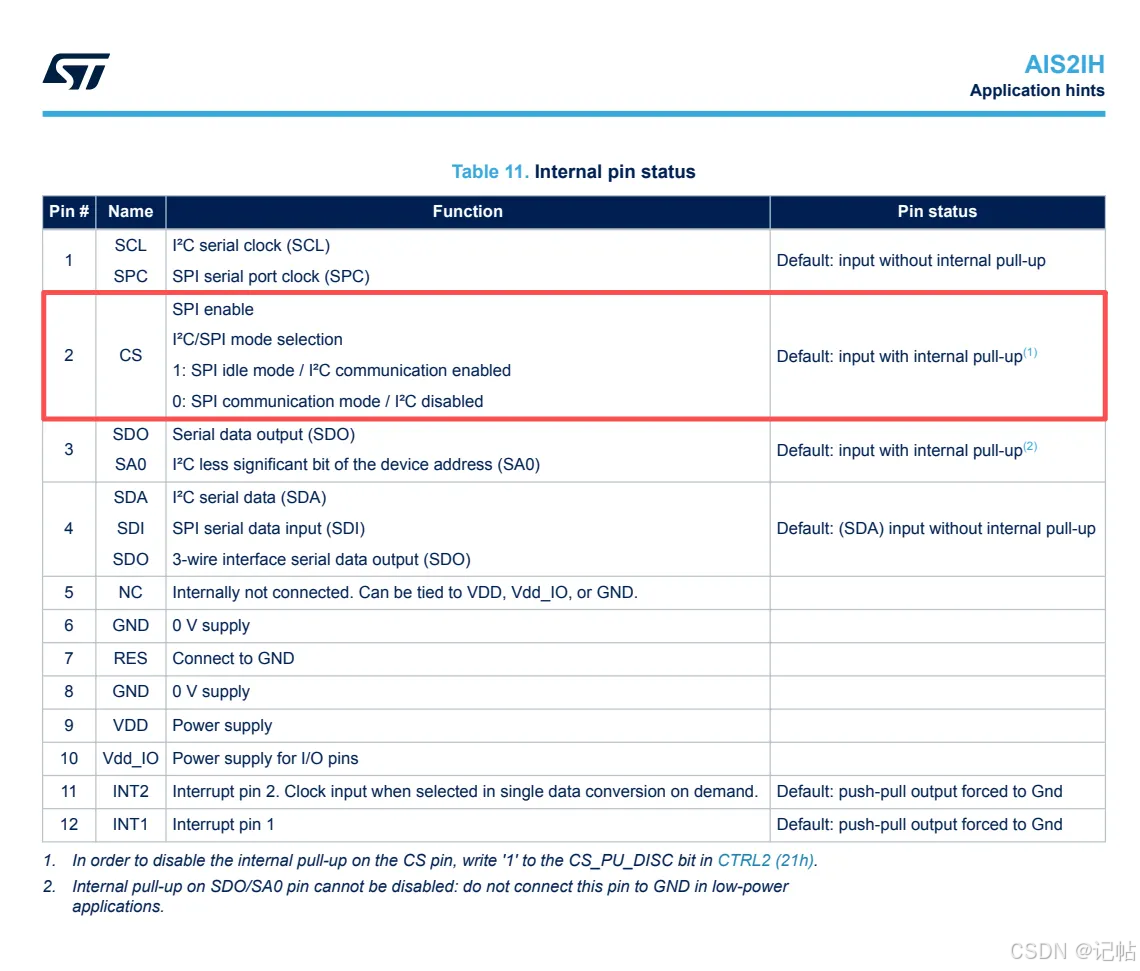

在CS管脚为1的时候，为IIC模式

在这里插入图片描述

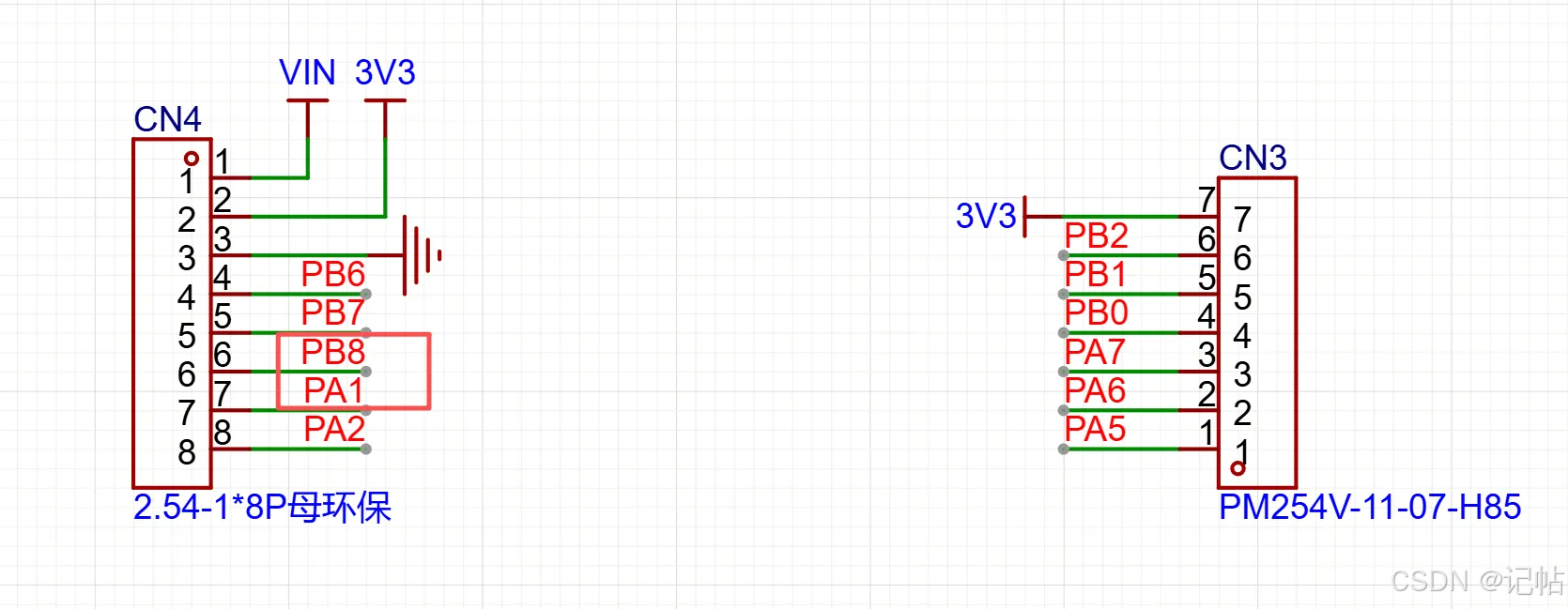

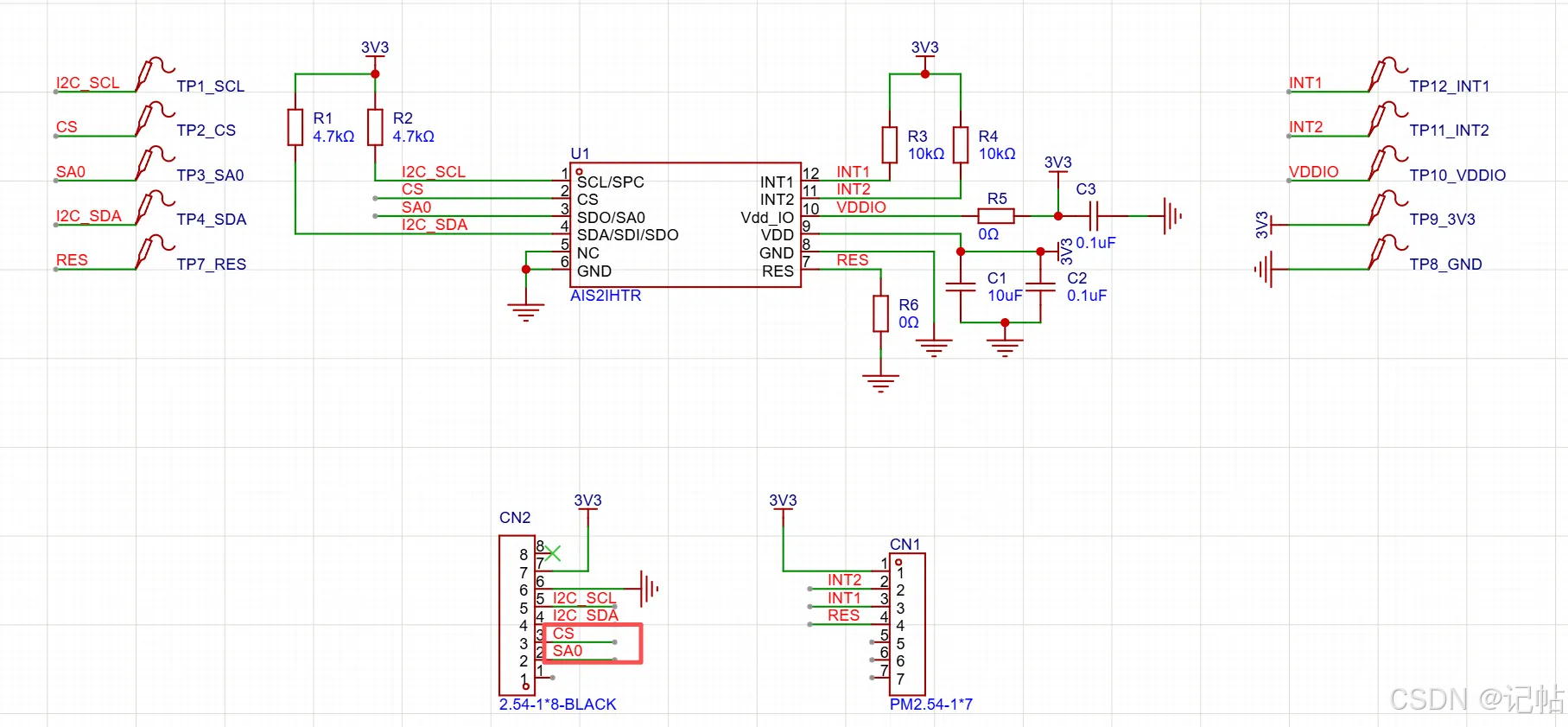

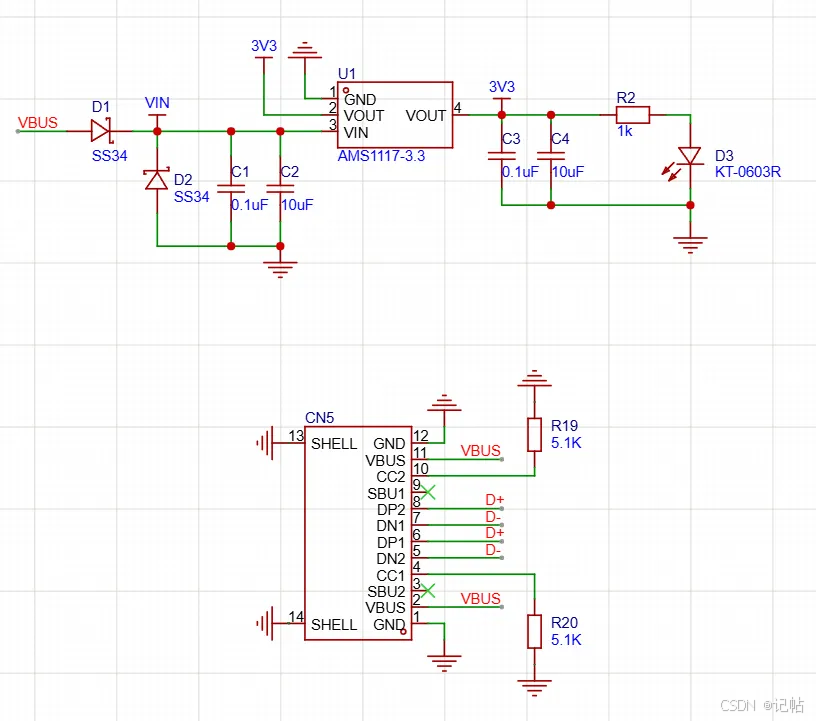

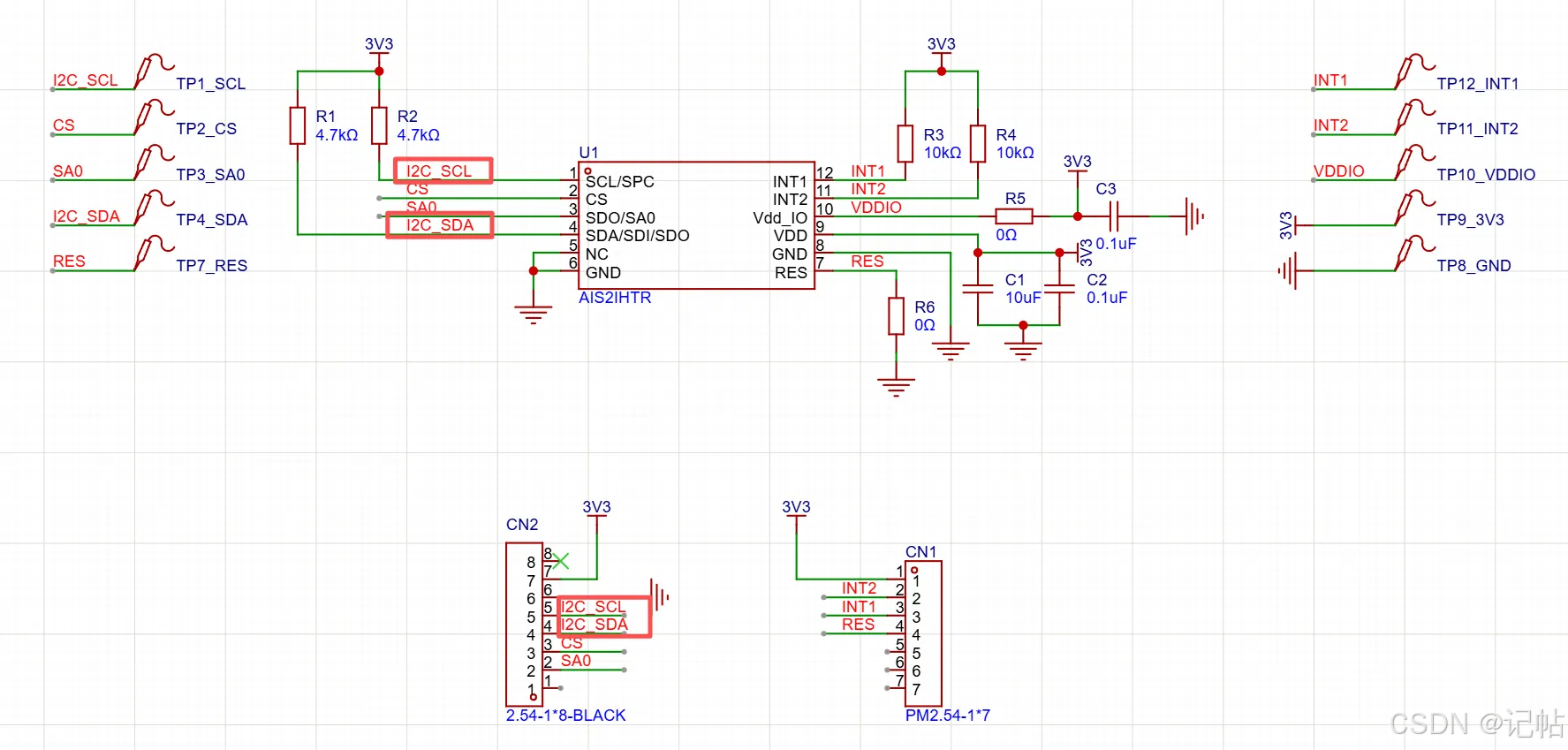

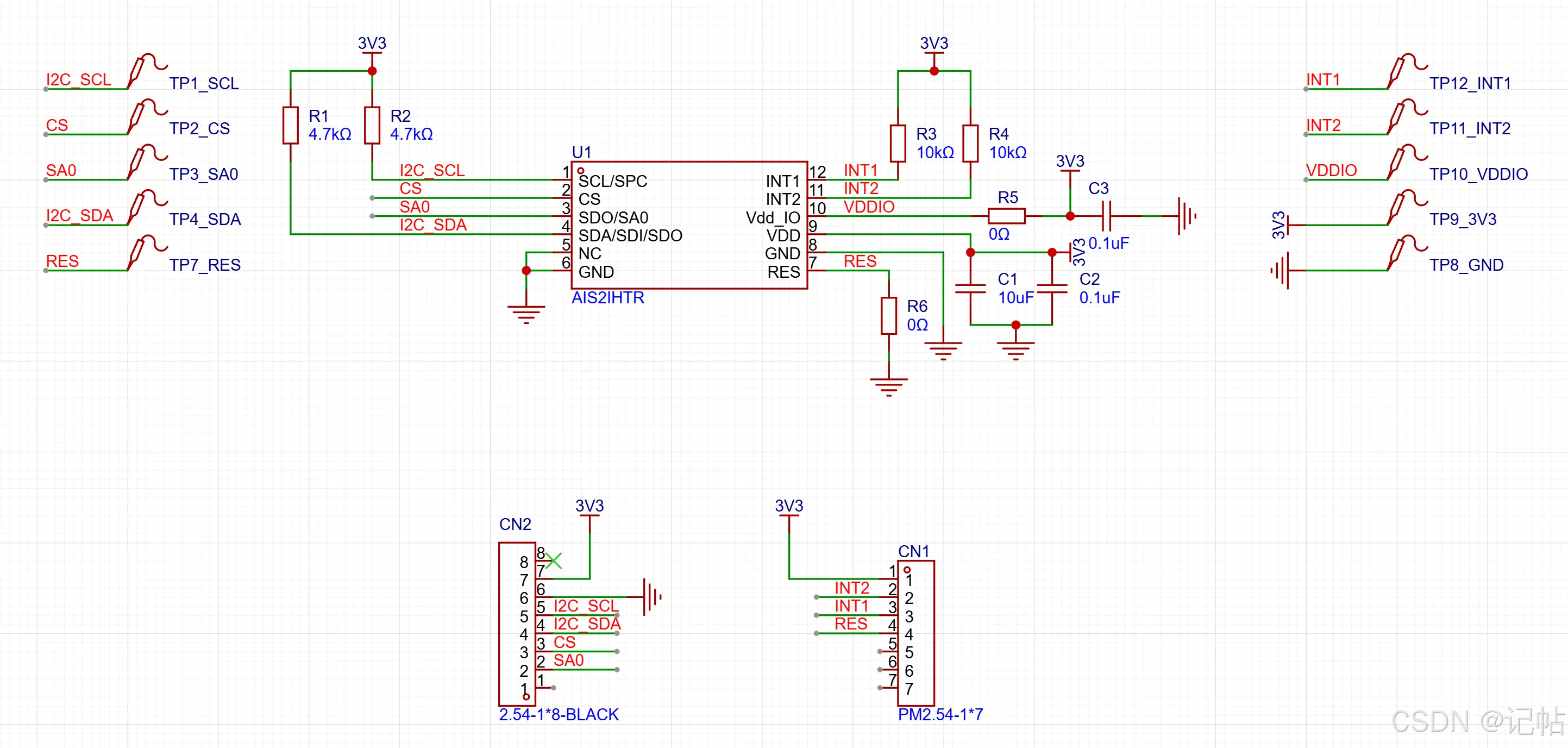

本文使用的板子原理图如下所示。

在这里插入图片描述

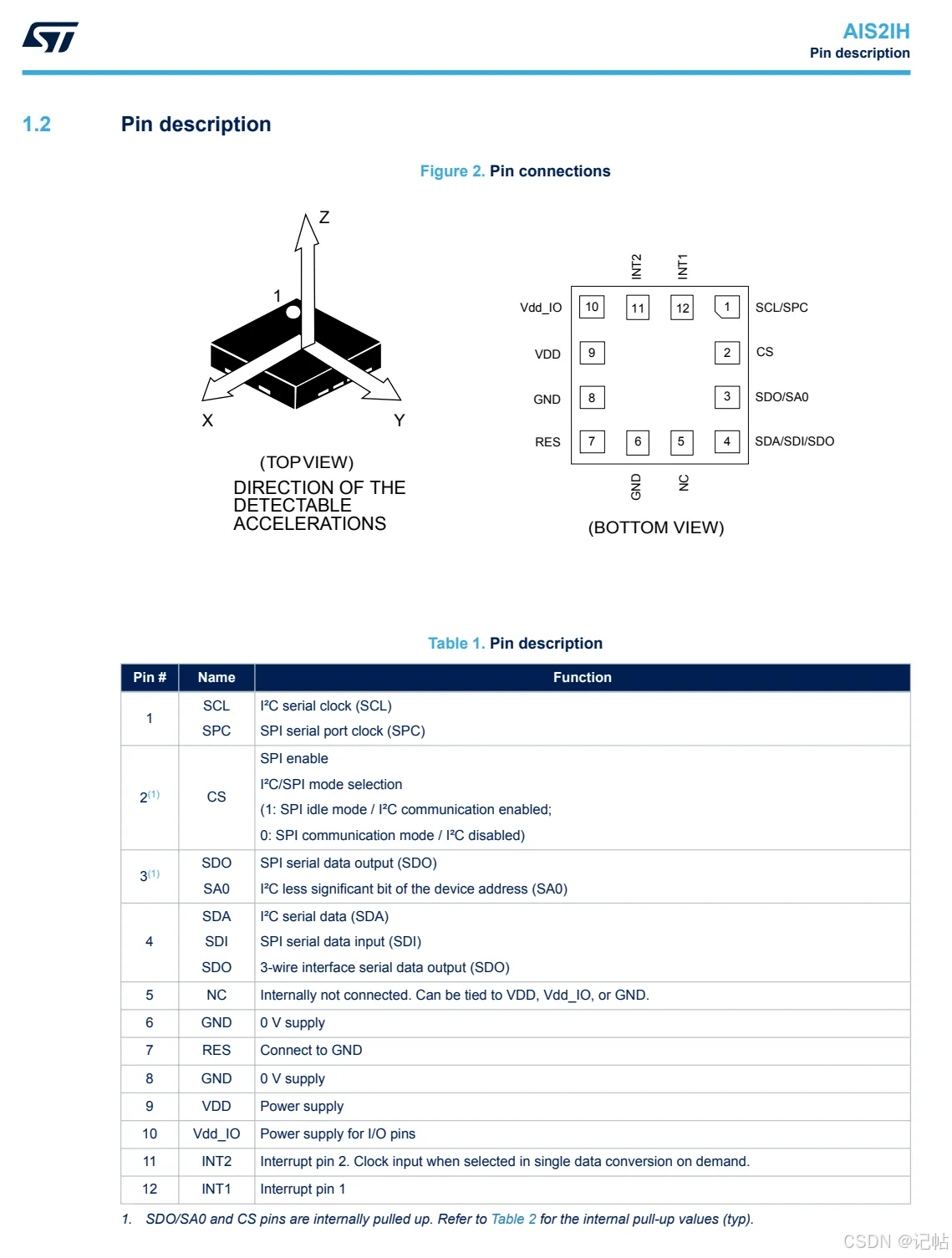

管脚定义

在这里插入图片描述

IIC通信模式

在使用IIC通讯模式的时候，SA0是用来控制IIC的地址位的。

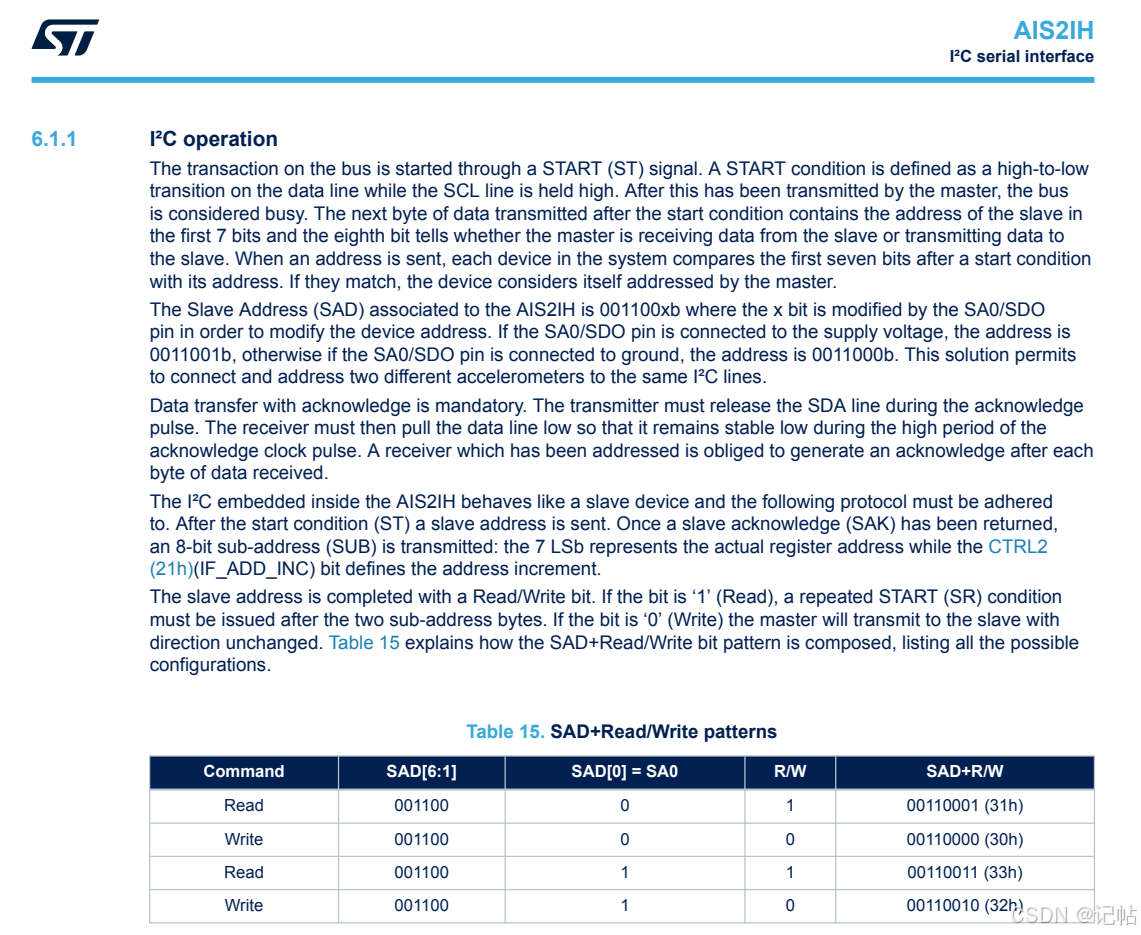

对于IIC的地址，可以通过SDO/SA0引脚修改。SDO/SA0引脚可以用来修改设备地址的最低有效位。如果SDO/SA0引脚连接到电源电压，LSb（最低有效位）为’1’（地址0011001b）；否则，如果SDO/SA0引脚连接到地线，LSb的值为’0’（地址0011000b）。

在这里插入图片描述

对应的IIC接口如下所示。
主要使用的管脚为CS、SCL、SDA、SA0。

在这里插入图片描述

速率

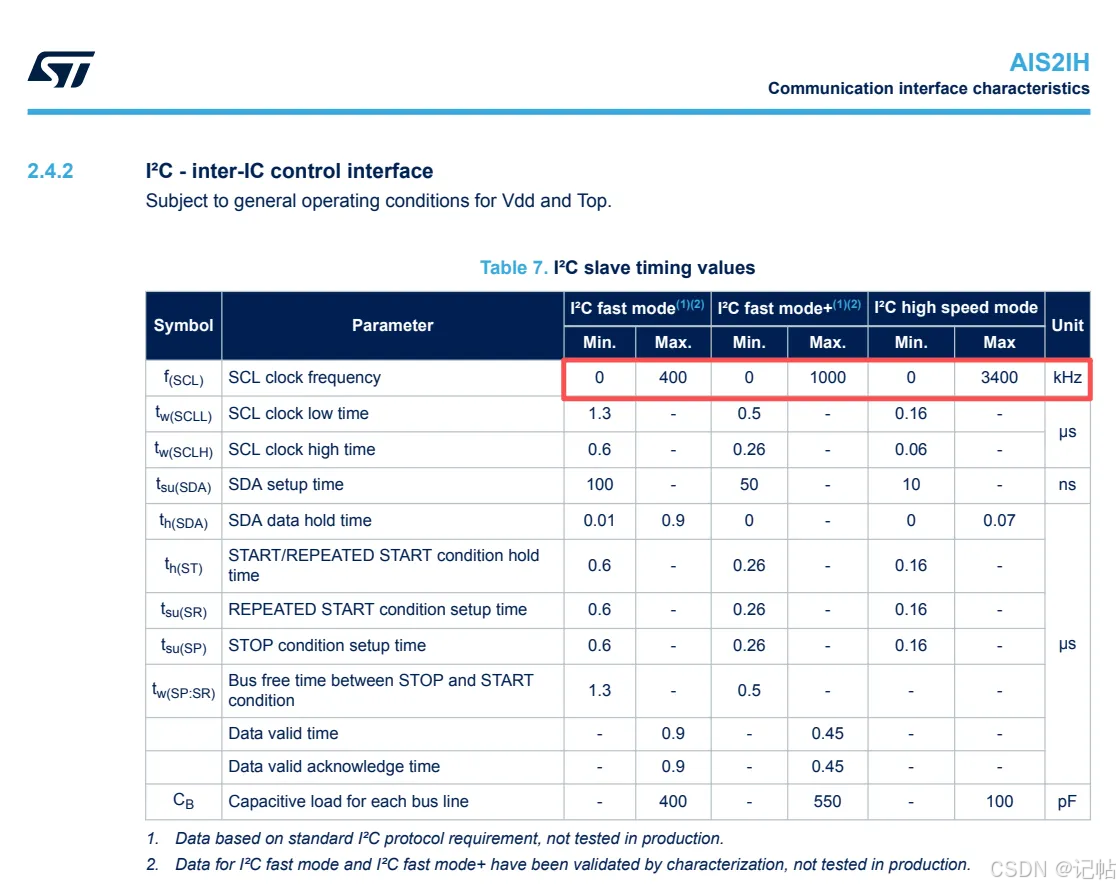

该模块支持的速度为普通模式(100k)到快速模式+(3.4M)。

在这里插入图片描述

生成STM32CUBEMX2

用STM32CUBEMX2生成例程，这里使用MCU为STM32C542CCT6。

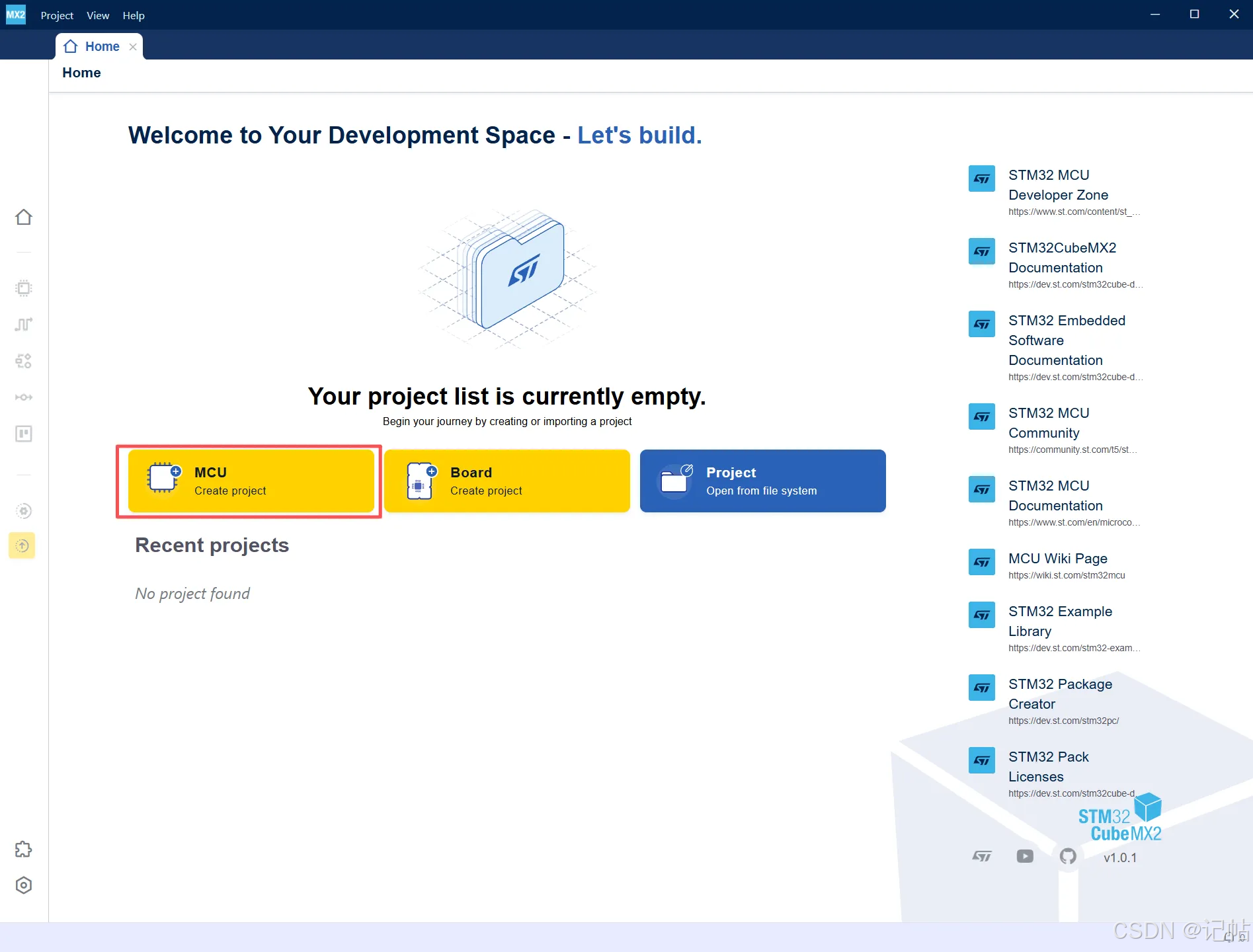

  1. 打开 STM32CubeMX2 后，进入 Home 首页
  2. 点击 MCU，基于具体芯片型号创建工程

在这里插入图片描述

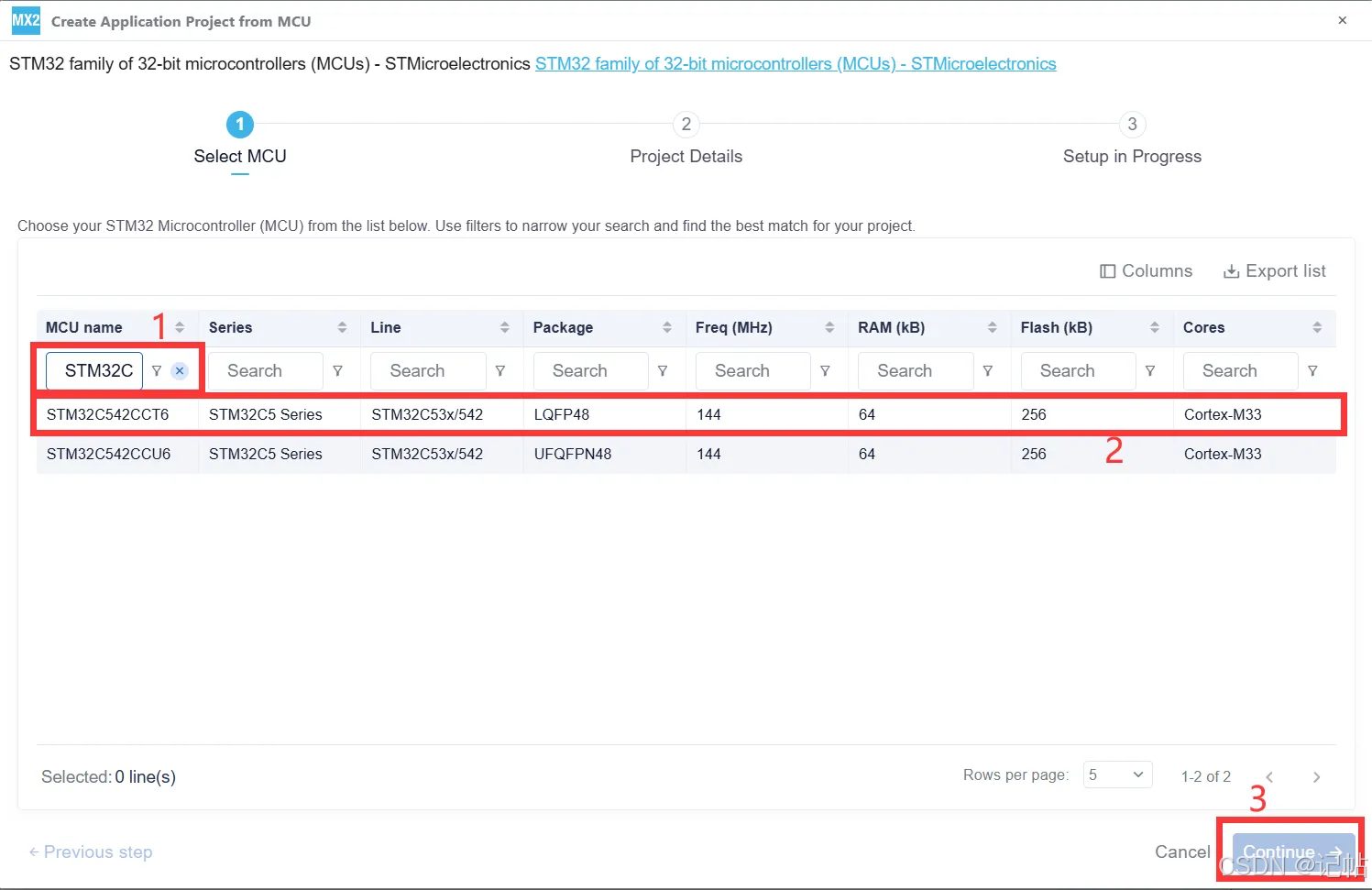

在 MCU name 中输入 STM32C542CCT6，选择对应的 STM32C5 芯片型号后，点击 Continue 进入下一步工程配置。

在这里插入图片描述

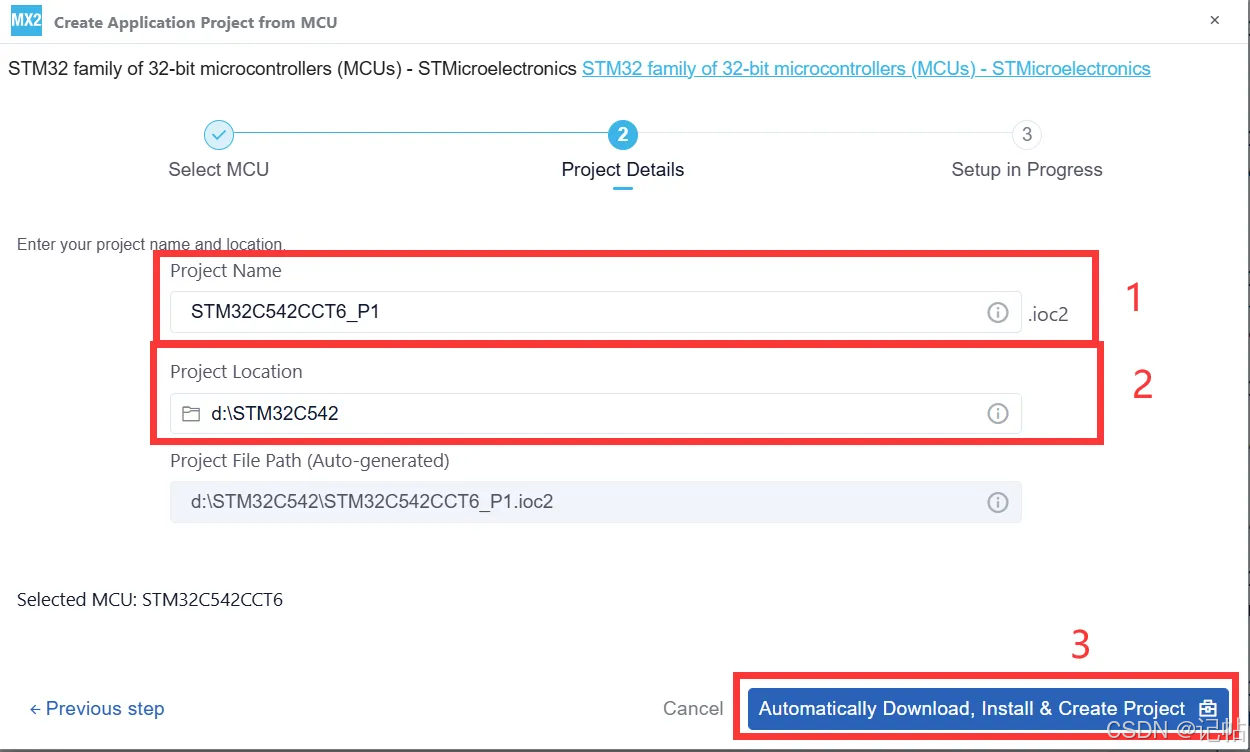

填写工程名称和保存路径后，点击 “Automatically Download, Install & Create Project”，STM32CubeMX2 会自动下载所需软件包并创建工程。

在这里插入图片描述

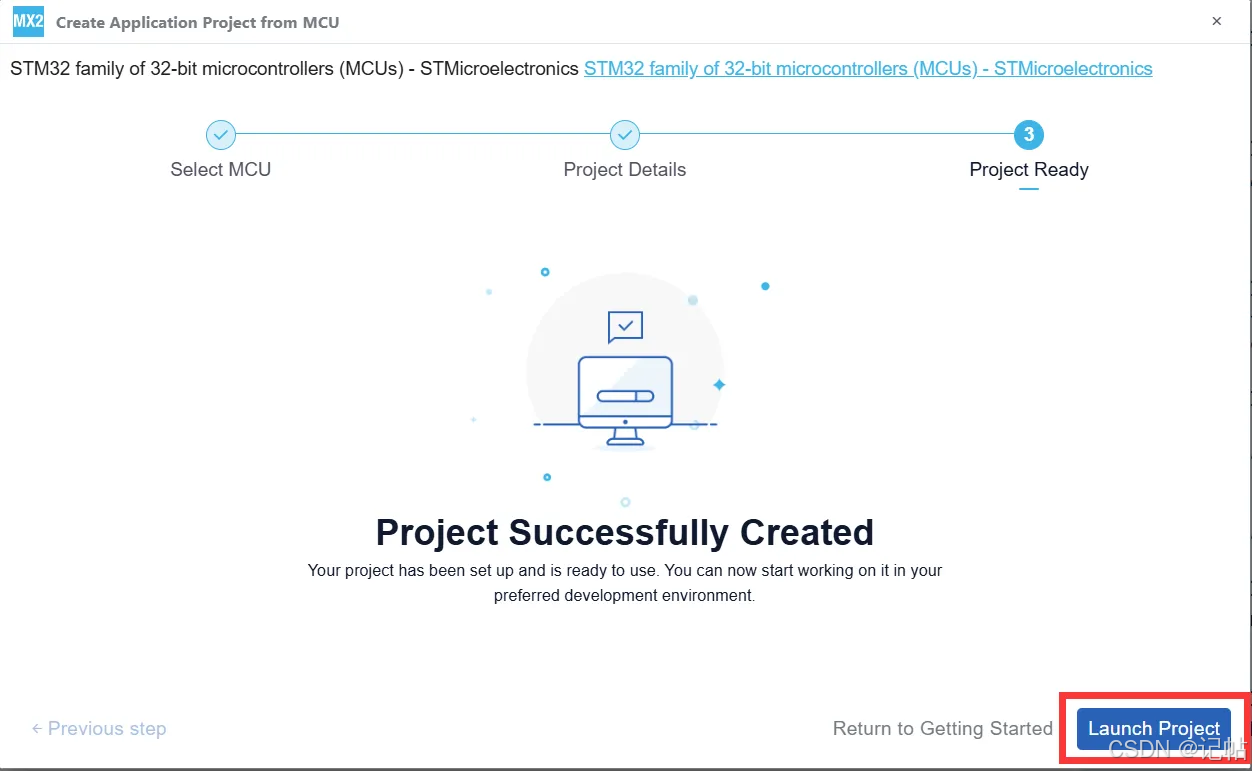

STM32CubeMX2 提示 Project Successfully Created 后，点击右下角 “Launch Project” 进入工程配置界面。

在这里插入图片描述

时钟树配置

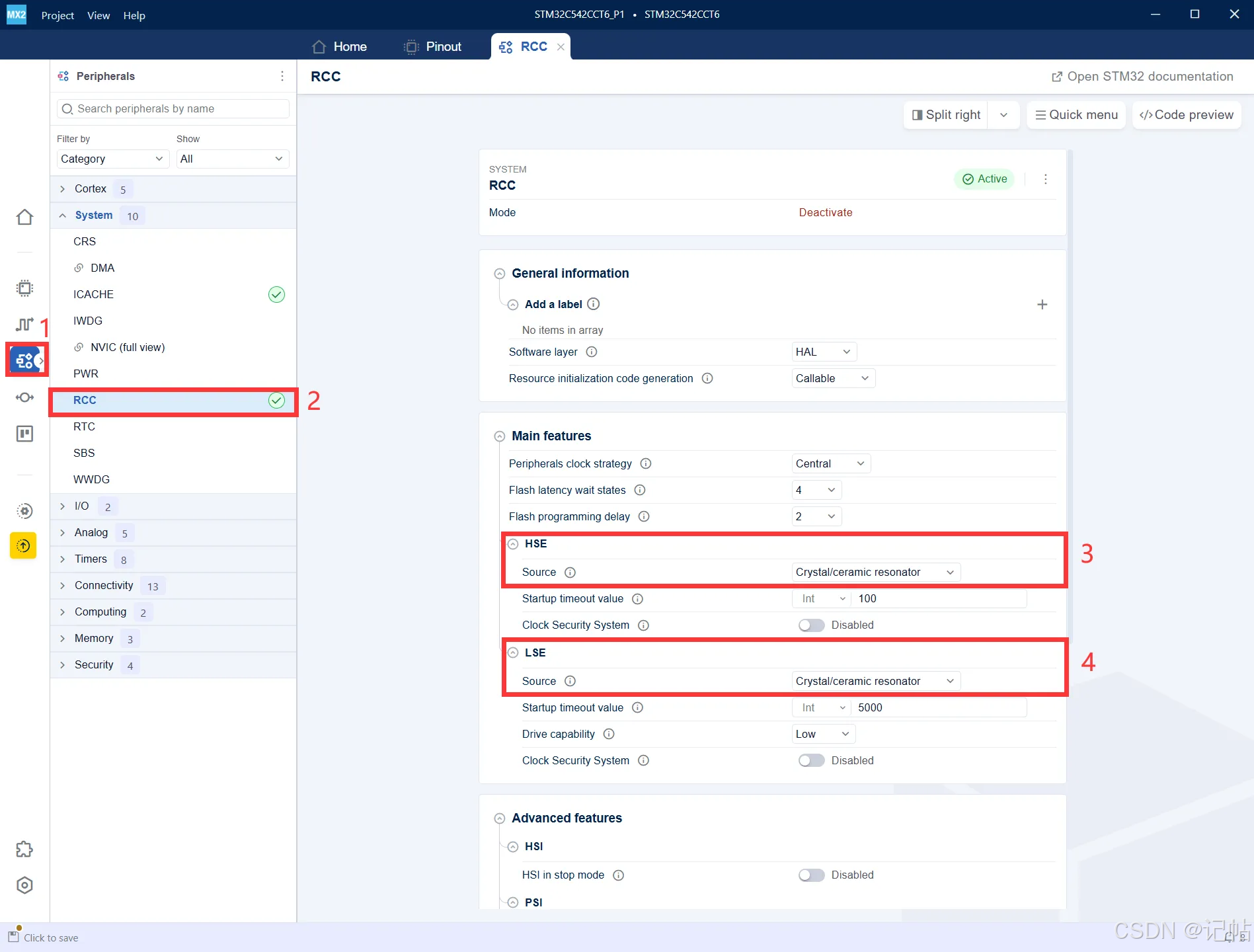

  1. 点击左侧外设配置入口，进入 Peripherals 配置界面
  2. 在 System 分类下选择 RCC，用于配置系统时钟源
  3. HSE Source 选择 Crystal/ceramic resonator，启用外部高速晶振
  4. LSE Source 选择 Crystal/ceramic resonator，启用外部低速晶振

在这里插入图片描述

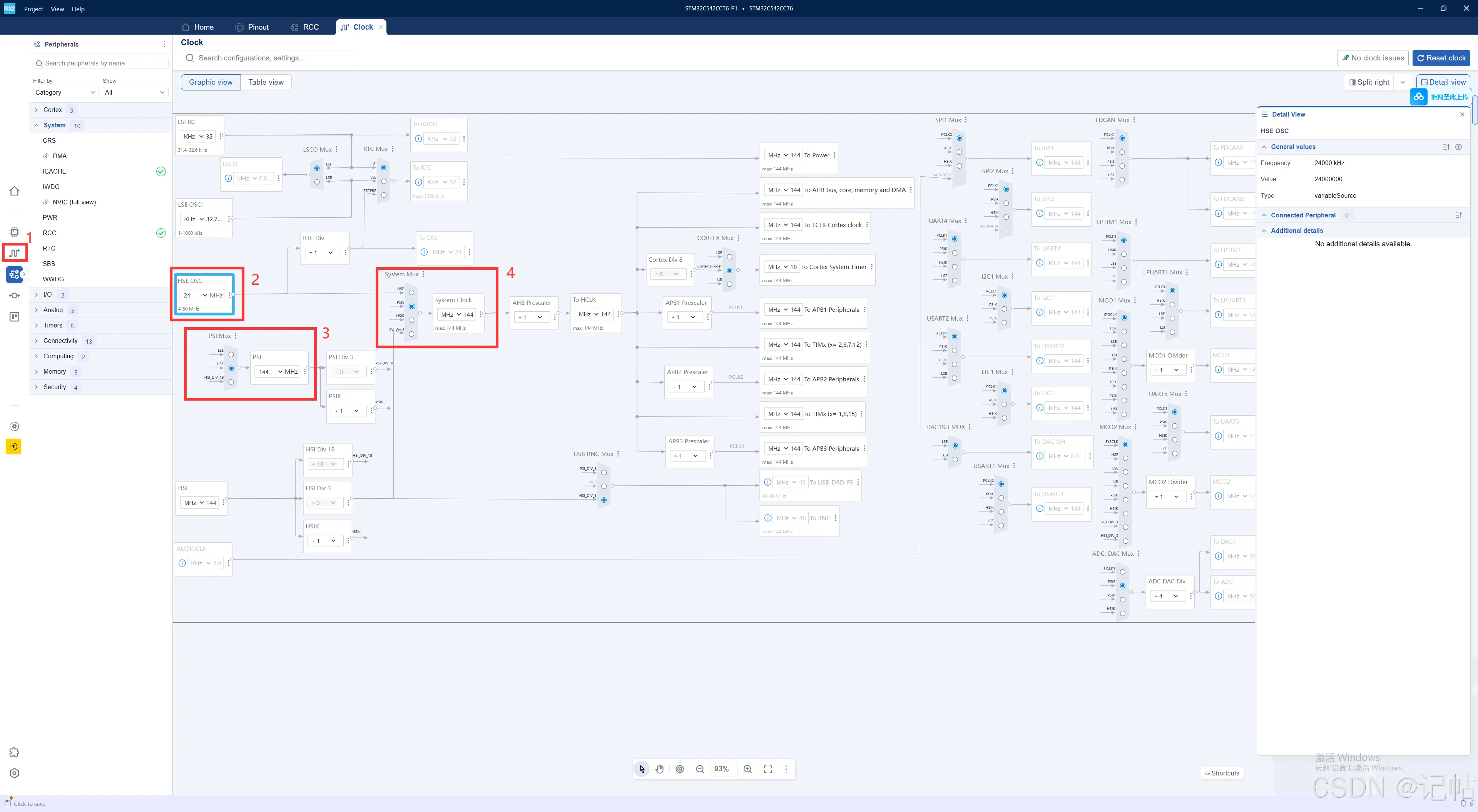

  1. 点击左侧 Clock 图标，进入时钟树配置界面
  2. HSE OSC：设置外部高速晶振频率，这里配置为 24 MHz
  3. PSI Mux / PLL：选择并配置 PLL 时钟源，用于倍频生成系统主频
  4. System Mux：选择系统时钟来源，当前系统主频配置为 144 MHz

在这里插入图片描述

DEBUG配置

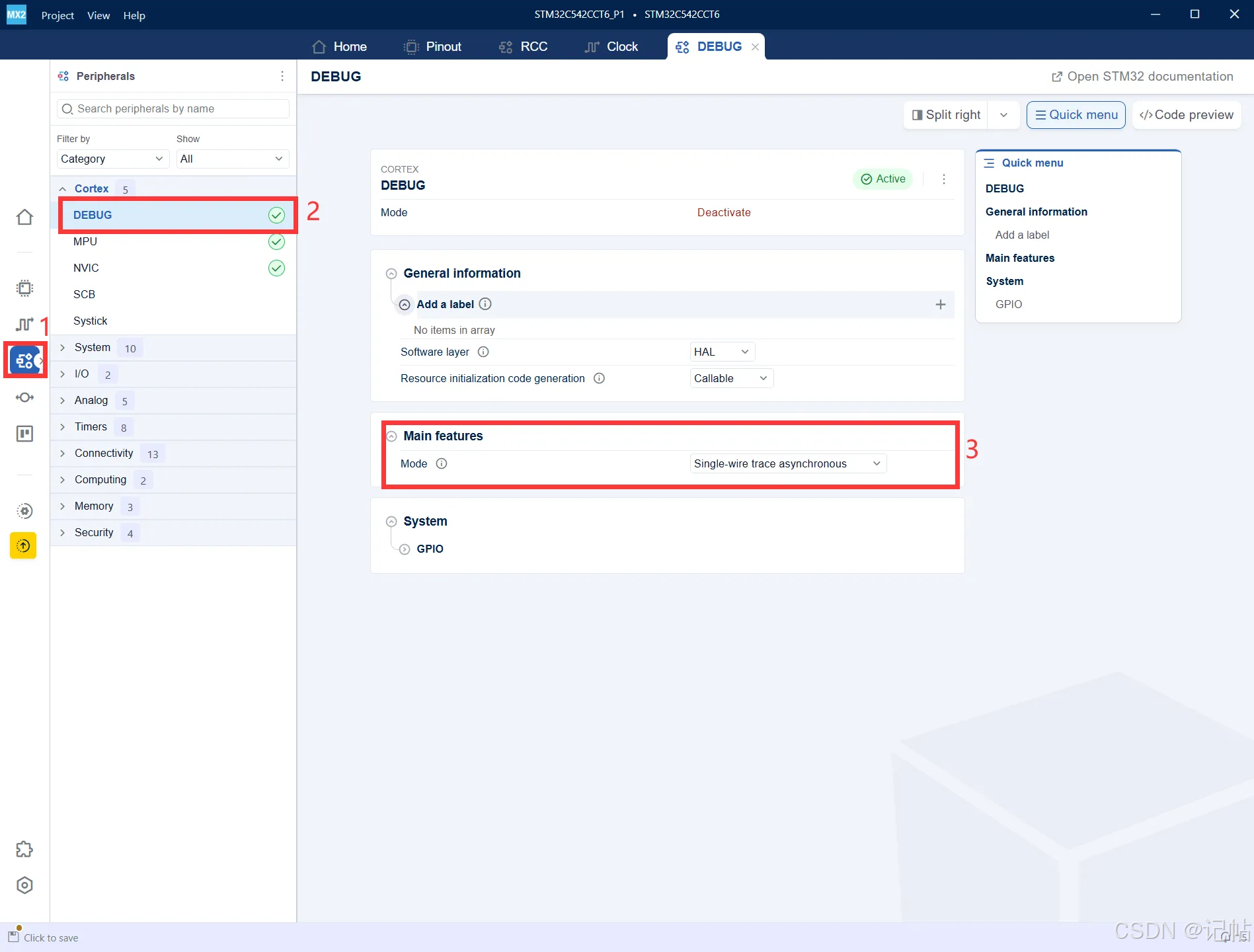

在 Peripherals 中选择 Cortex → DEBUG，将 Mode 配置为 Single-wire trace asynchronous，用于后续程序下载、在线调试和 Trace 调试功能。

在这里插入图片描述

串口配置

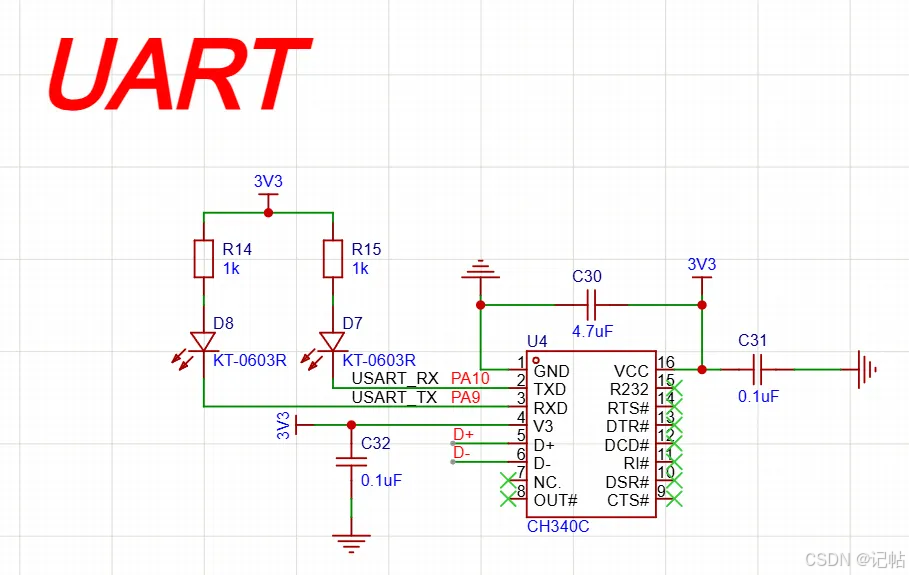

查看原理图，PA9和PA10设置为开发板的串口。

在这里插入图片描述

在这里插入图片描述

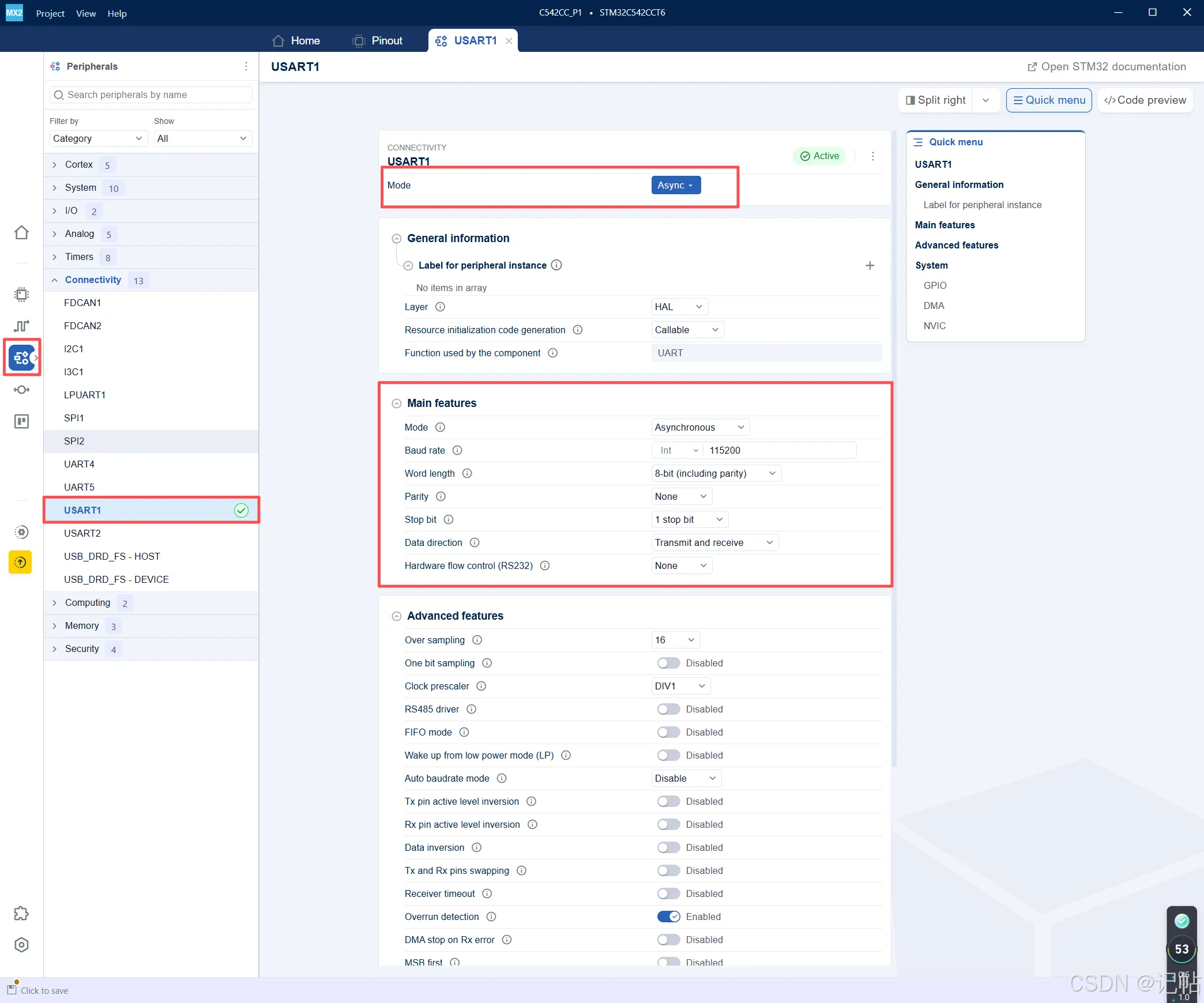

  1. 在左侧 Peripherals 中选择 Connectivity → USART1
  2. Mode 选择 Async，表示配置为异步串口模式
  3. Function used by the component 显示为 UART，说明 USART1 在异步模式下使用 UART HAL 驱动
  4. 串口参数配置为：115200 波特率、8 位数据位、无校验、1 位停止位、收发模式

在这里插入图片描述

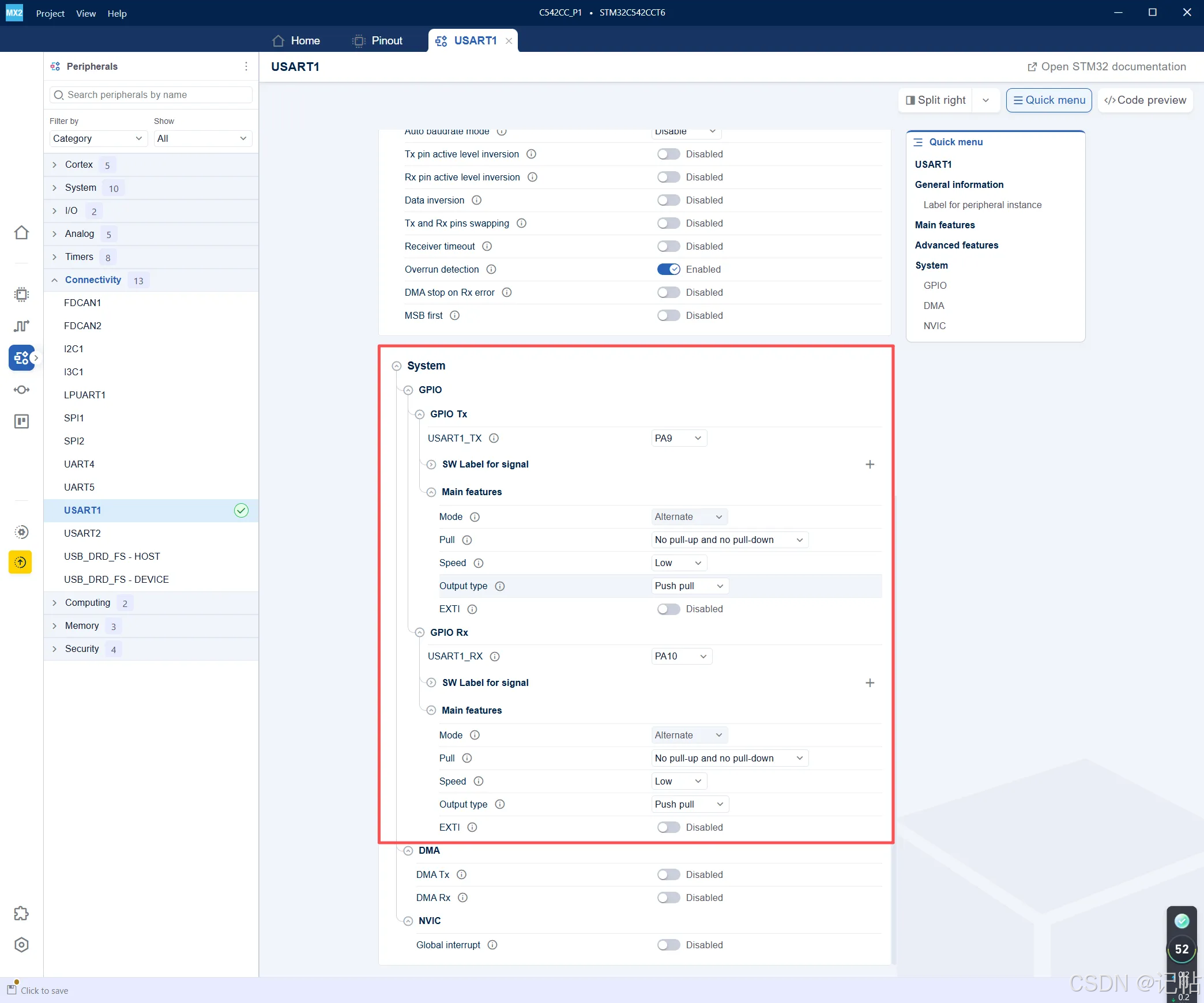

  1. GPIO Tx：USART1_TX 选择 PA9
  2. GPIO Rx：USART1_RX 选择 PA10
  3. PA9 / PA10 均配置为 Alternate 复用功能模式
  4. Pull 选择 No pull-up and no pull-down，Output type 选择 Push pull，Speed 选择 Low

在这里插入图片描述

IIC配置

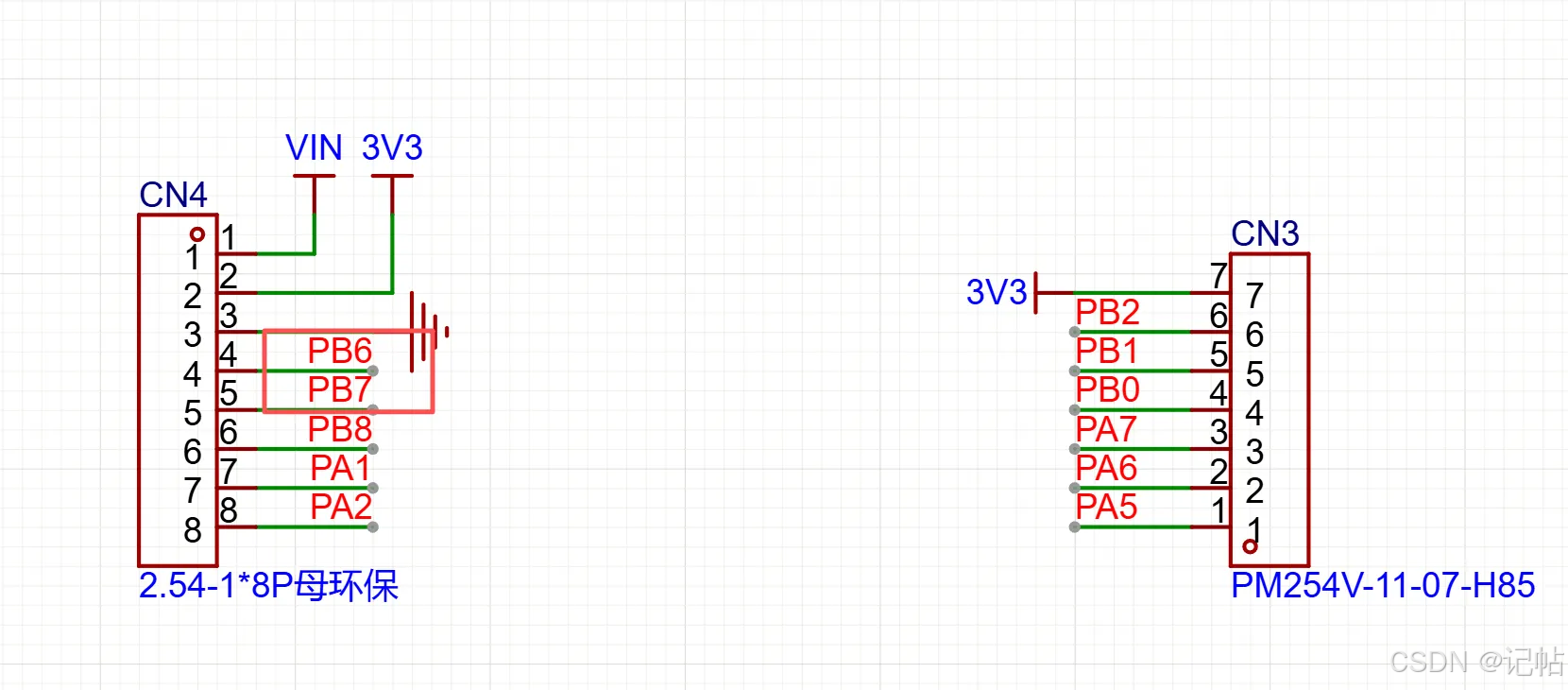

这里传感器IIC接入到开发板的PB6和PB7。
在这里插入图片描述
在这里插入图片描述

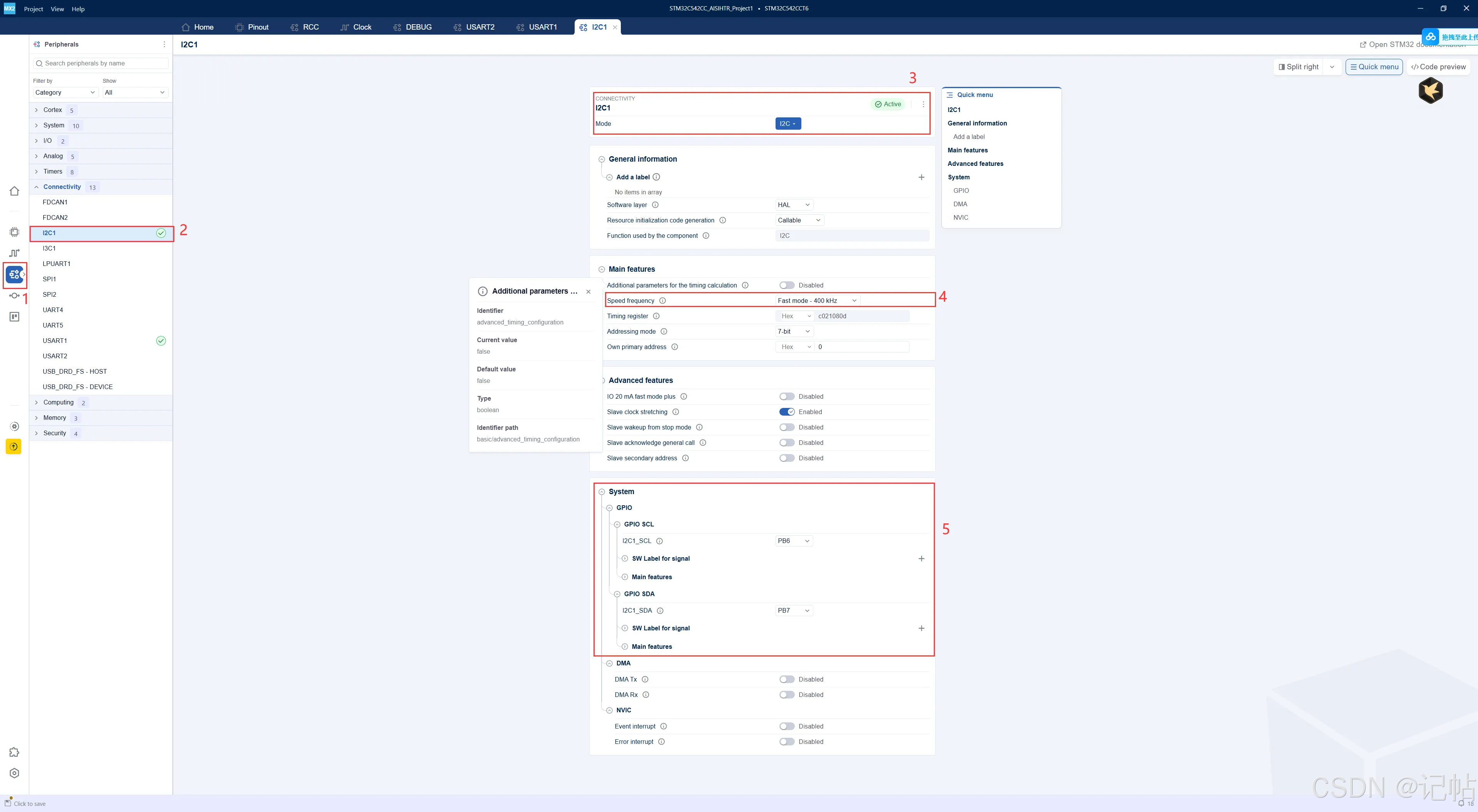

首先在 STM32CubeMX2 中进入 Peripherals 外设配置页面，在 Connectivity 分类中选择 I2C1，并将 I2C1 外设使能。
如图所示，本实验的 I2C1 配置步骤如下：

  1. 点击左侧 Peripherals 外设配置入口
  2. 在 Connectivity 分类中选择 I2C1
  3. 将 I2C1 Mode 设置为 I2C，并确认 I2C1 显示为 Active
  4. Speed frequency 设置为 Fast mode - 400 kHz
  5. 确认 I2C1 的 GPIO 引脚映射，SCL 为 PB6，SDA 为 PB7

在这里插入图片描述

CS和SA0设置

确认 AIS2IH 的 I2C 模式选择和地址选择：
CS 需要处于 I2C 模式对应电平
SA0 需要固定为高电平或低电平
将 PA1 和 PB8 配置为普通 GPIO。

在这里插入图片描述
在这里插入图片描述

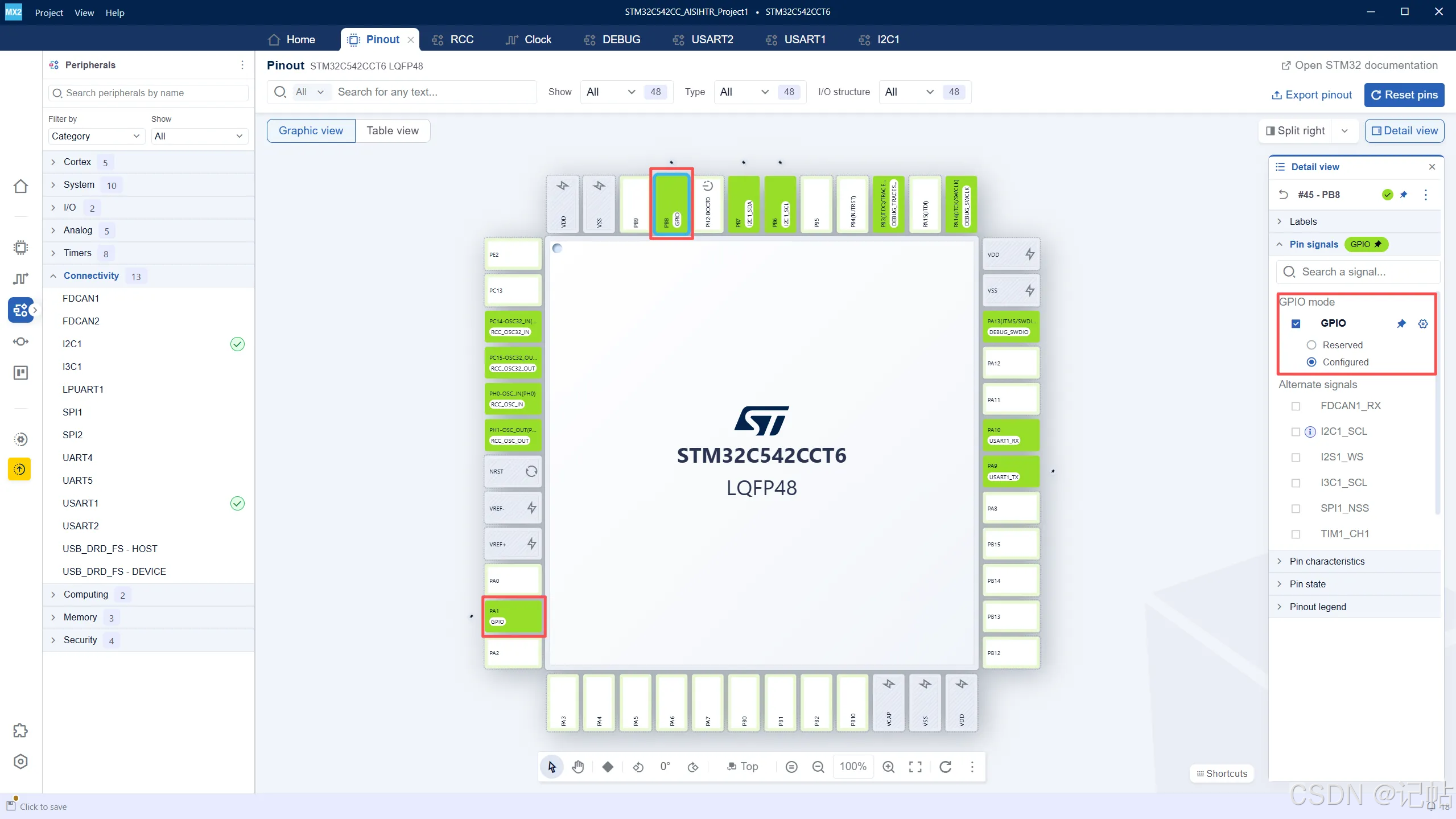

在 STM32CubeMX2 的 Pinout 页面中，将 PA1 和 PB8 配置为普通 GPIO。
SA0：用于选择 AIS2IH 的 I2C 地址
CS：用于选择 AIS2IH 的通信接口模式
在右侧 Pin signals 中，将对应引脚设置为 GPIO → Configured，表示该引脚将作为普通 GPIO 使用，由用户程序控制输出高低电平。

在这里插入图片描述

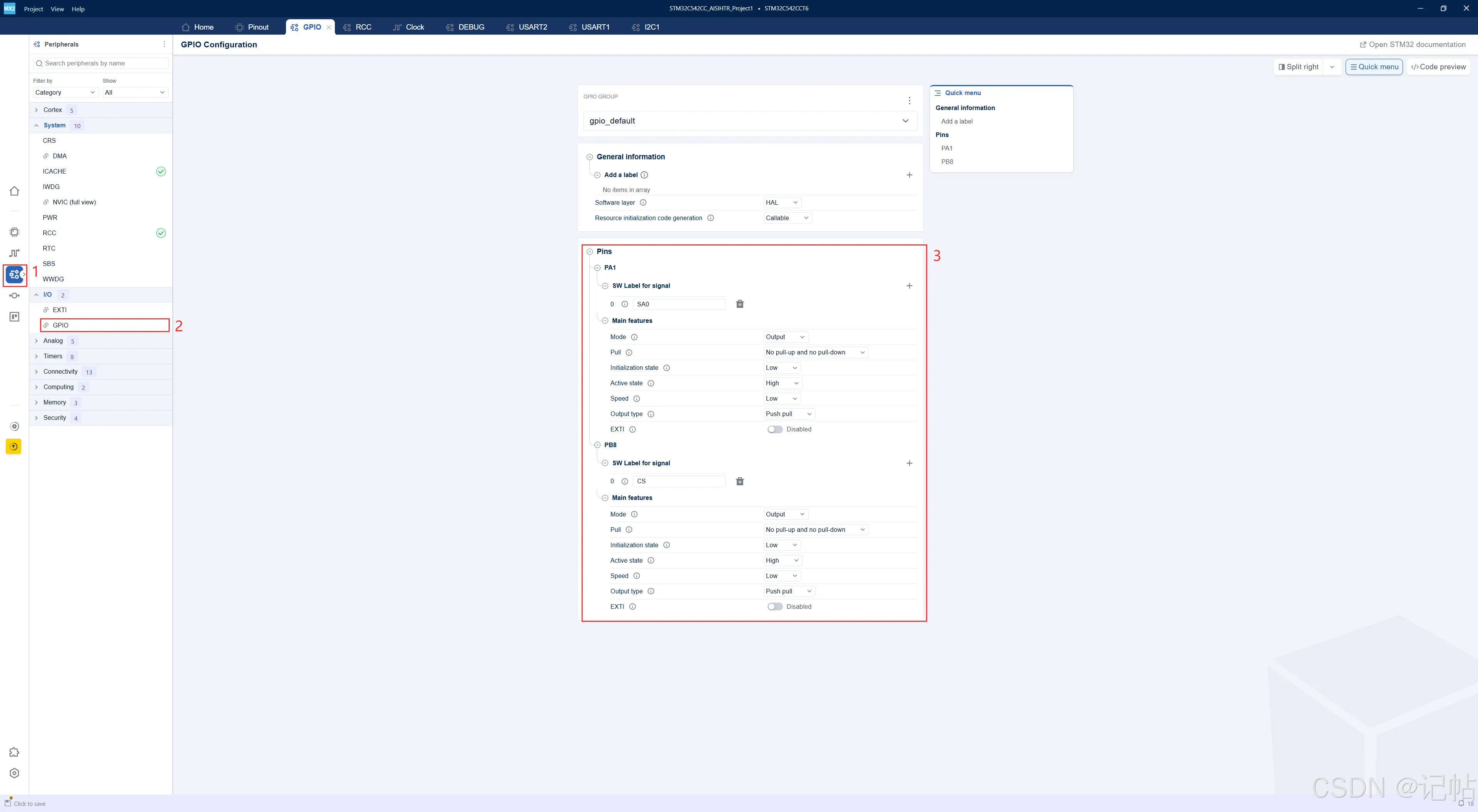

进入 System → GPIO 配置页面，可以看到 PA1 和 PB8 已经被加入 GPIO 配置列表。
本实验中将 PB8 作为 CS 控制脚 , 将 PA1 作为 SA0 控制脚 。

在这里插入图片描述

生成项目

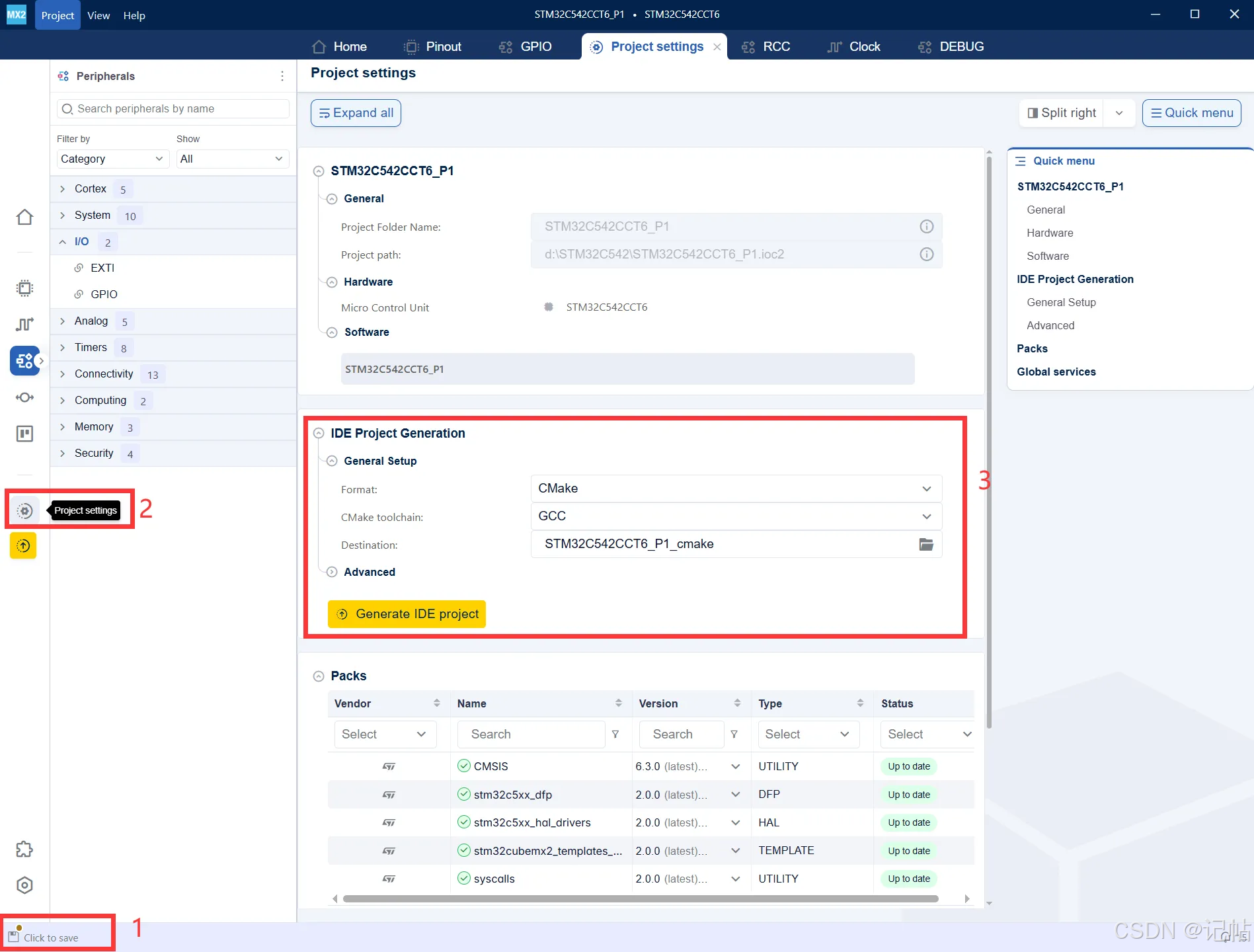

  1. 修改配置后，左下角会提示 Click to save，需要先保存当前工程配置
  2. 点击左侧 Project settings，进入工程生成设置页面
  3. 在 IDE Project Generation 中选择工程格式和工具链，本例选择 CMake + GCC，然后点击 Generate IDE project 生成工程

在这里插入图片描述

导入STM32CubeIDE

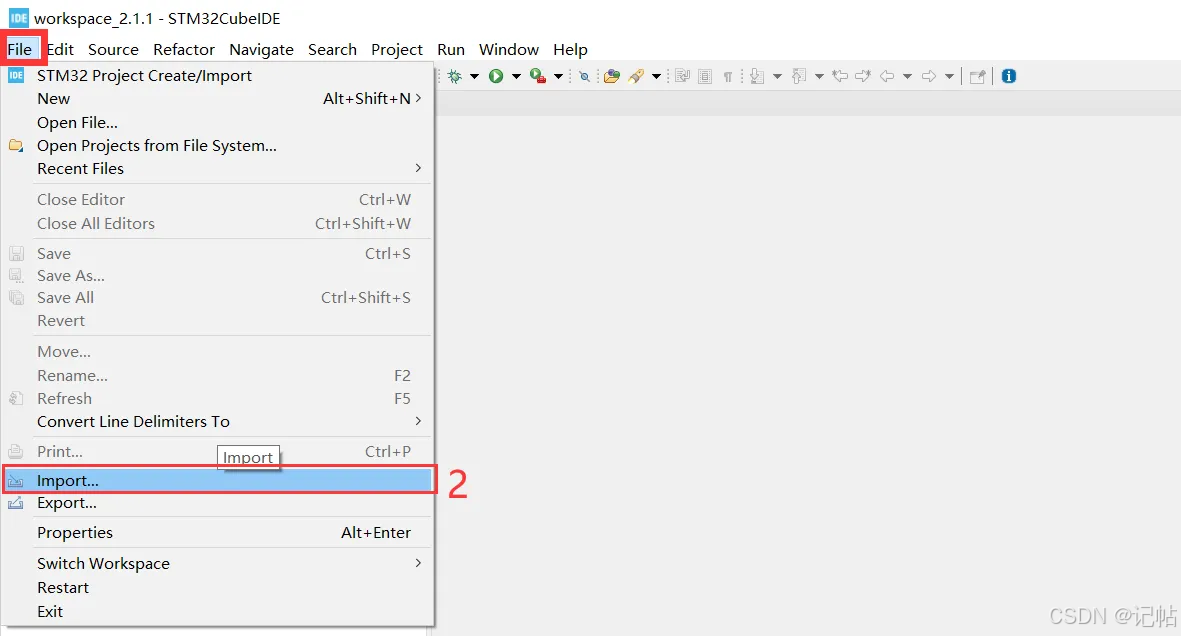

  1. 打开 STM32CubeIDE，点击菜单栏 File
  2. 选择 Import…，准备导入 STM32CubeMX2 生成的 CMake 工程

在这里插入图片描述

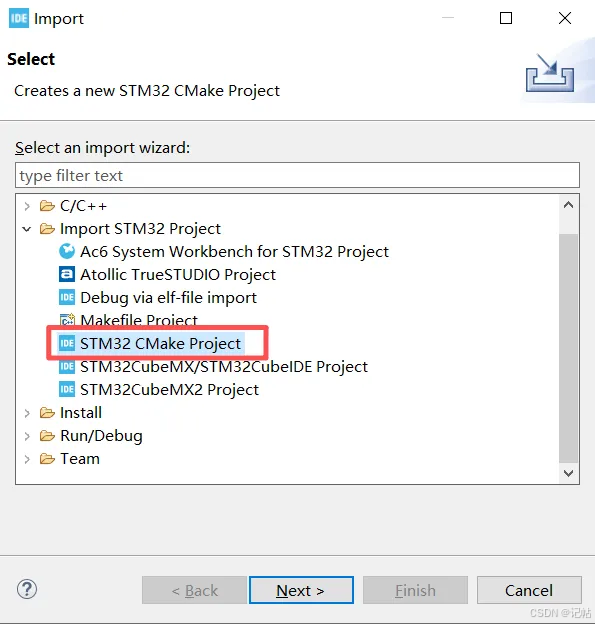

  1. 在 Import 窗口中展开 Import STM32 Project
  2. 选择 STM32 CMake Project
  3. 点击 Next，进入 CMake 工程路径选择页面

在这里插入图片描述

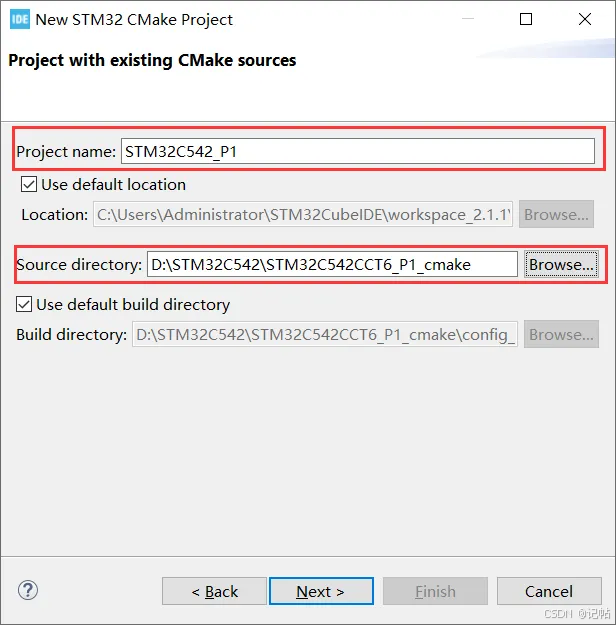

  1. Project name：填写导入到 STM32CubeIDE 中显示的工程名称
  2. Source directory：选择 STM32CubeMX2 生成的 CMake 工程目录
  3. 点击 Next，继续完成工程导入

在这里插入图片描述

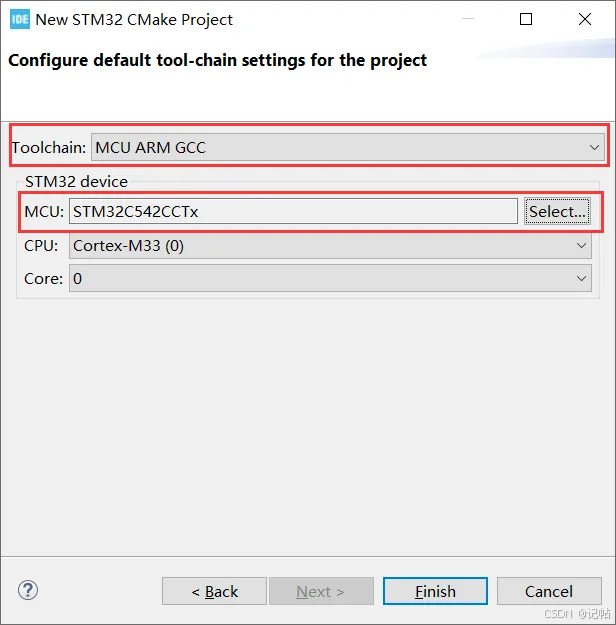

  1. Toolchain：选择 MCU ARM GCC，表示使用 ARM GCC 工具链进行编译
  2. MCU：确认芯片型号为 STM32C542CCTx，与前面 STM32CubeMX2 中选择的 MCU 保持一致
  3. CPU/Core：确认内核为 Cortex-M33，Core 为 0
  4. 点击 Finish，完成 CMake 工程导入

在这里插入图片描述

设置工程编码

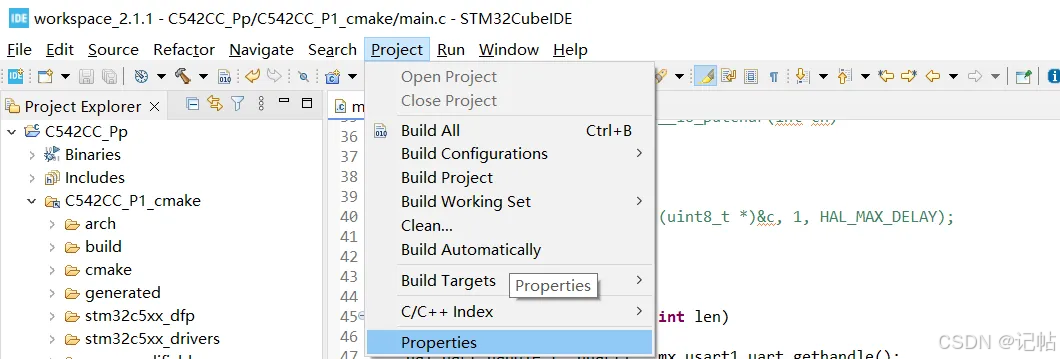

  1. 在 Project Explorer 中选中当前工程
  2. 点击菜单栏 Project
  3. 选择 Properties，进入工程属性设置

在这里插入图片描述

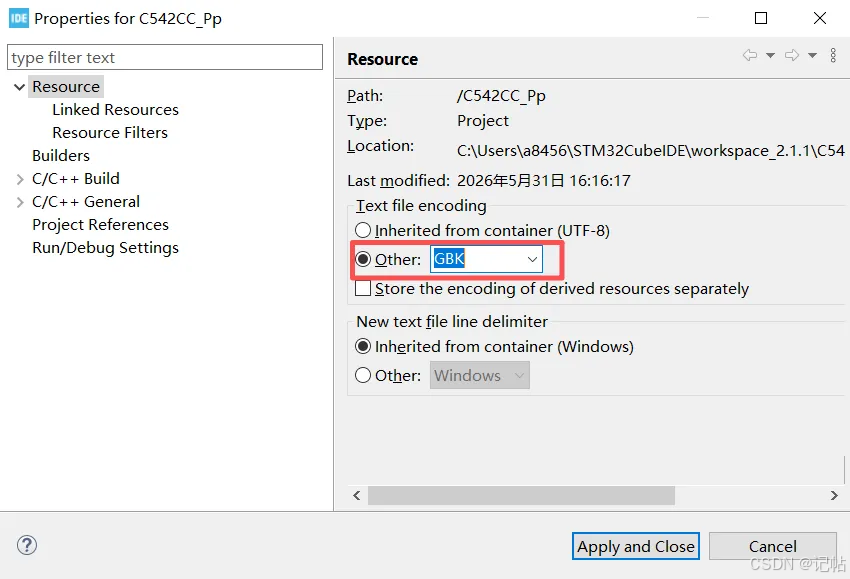

  1. 在工程属性中选择 Resource
  2. Text file encoding 选择 Other
  3. 编码格式输入 GBK
  4. 点击 Apply and Close 保存设置

在这里插入图片描述

添加头文件

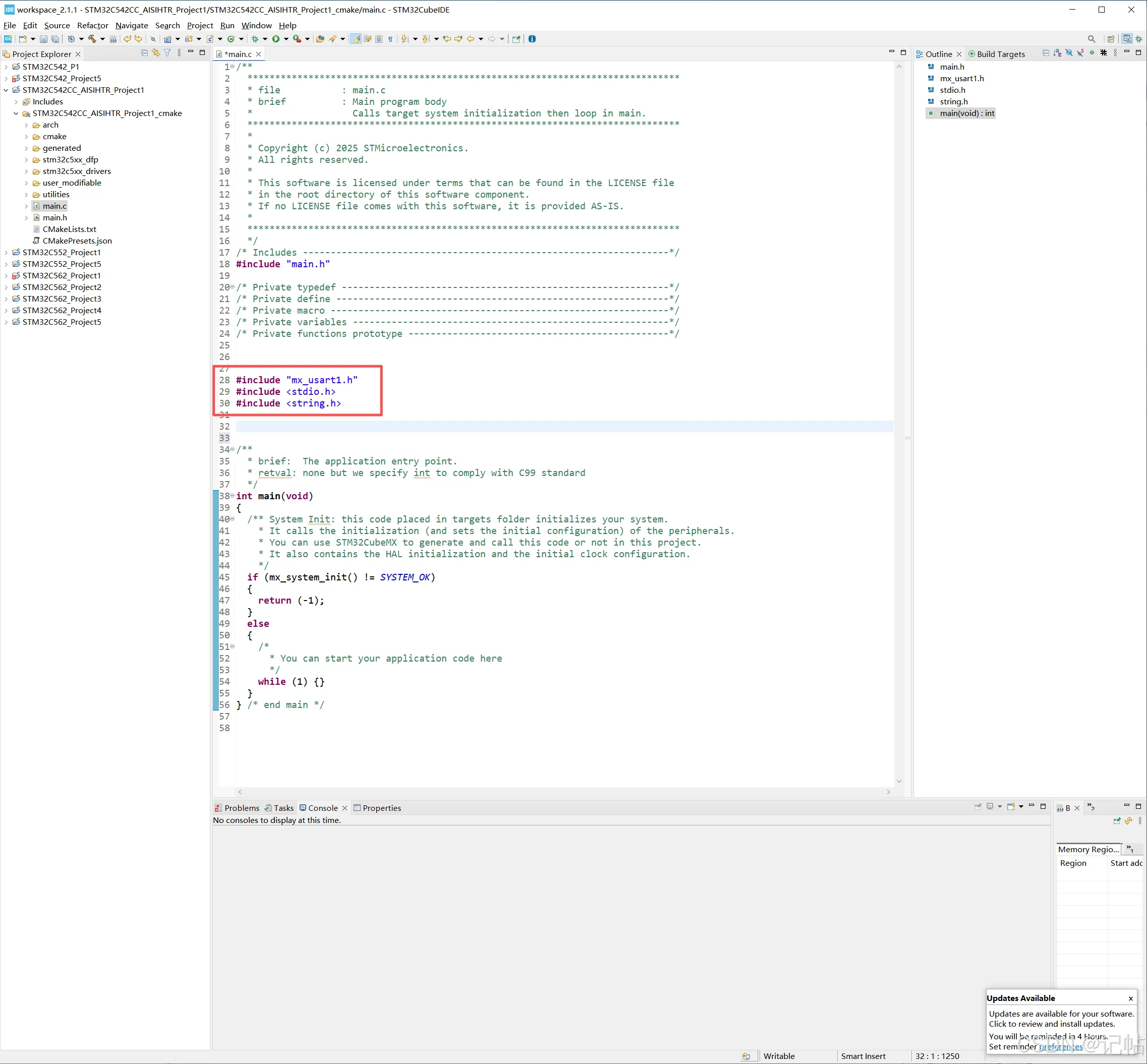

在 main.c 中添加头文件

#include "mx_usart1.h"
#include <stdio.h>
#include <string.h>

在这里插入图片描述

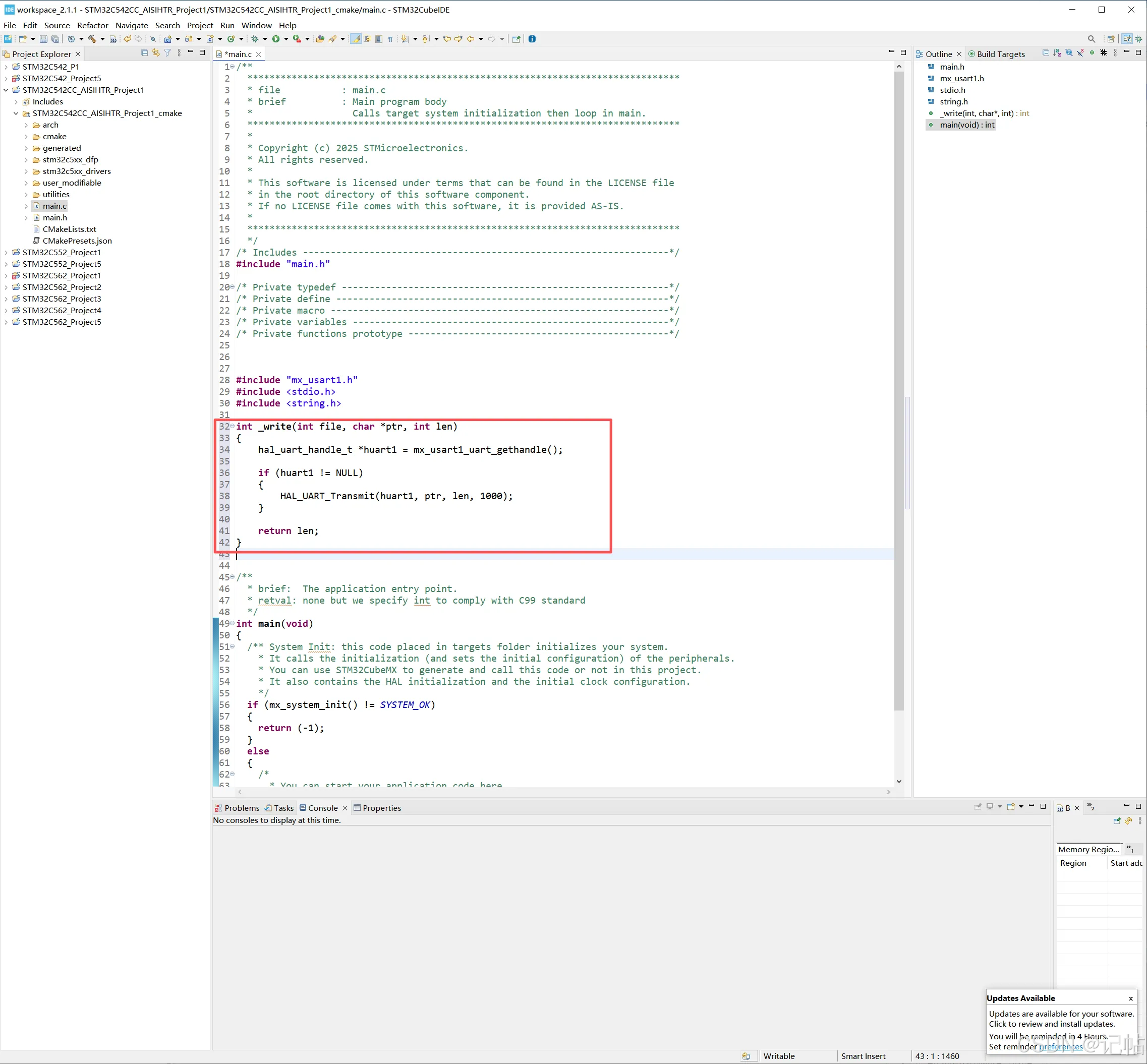

printf 重定向

为了让 printf() 输出到 USART1，需要重写 _write() 函数。GCC 工程中，printf() 底层会调用 _write() 输出字符，因此只需要在 _write() 中调用 HAL_UART_Transmit()，就可以把 printf() 的内容通过串口发送出去。

int _write(int file, char *ptr, int len)
{
    hal_uart_handle_t *huart1 = mx_usart1_uart_gethandle();

    if (huart1 != NULL)
    {
        HAL_UART_Transmit(huart1, ptr, len, 1000);
    }

    return len;
}

在这里插入图片描述

参考程序

https://github.com/STMicroelectronics/ais2ih-pid

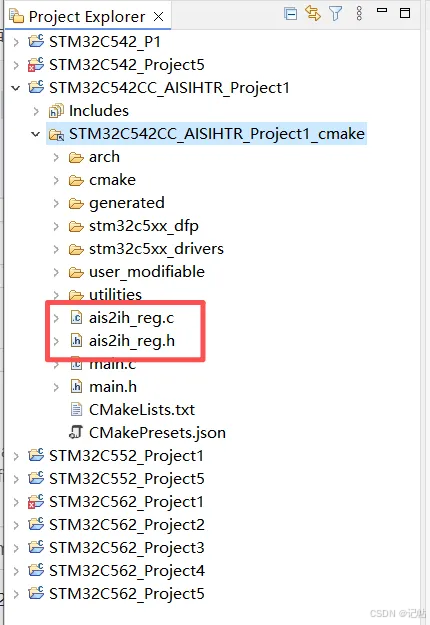

添加对应驱动程序。

在这里插入图片描述

CMake设置

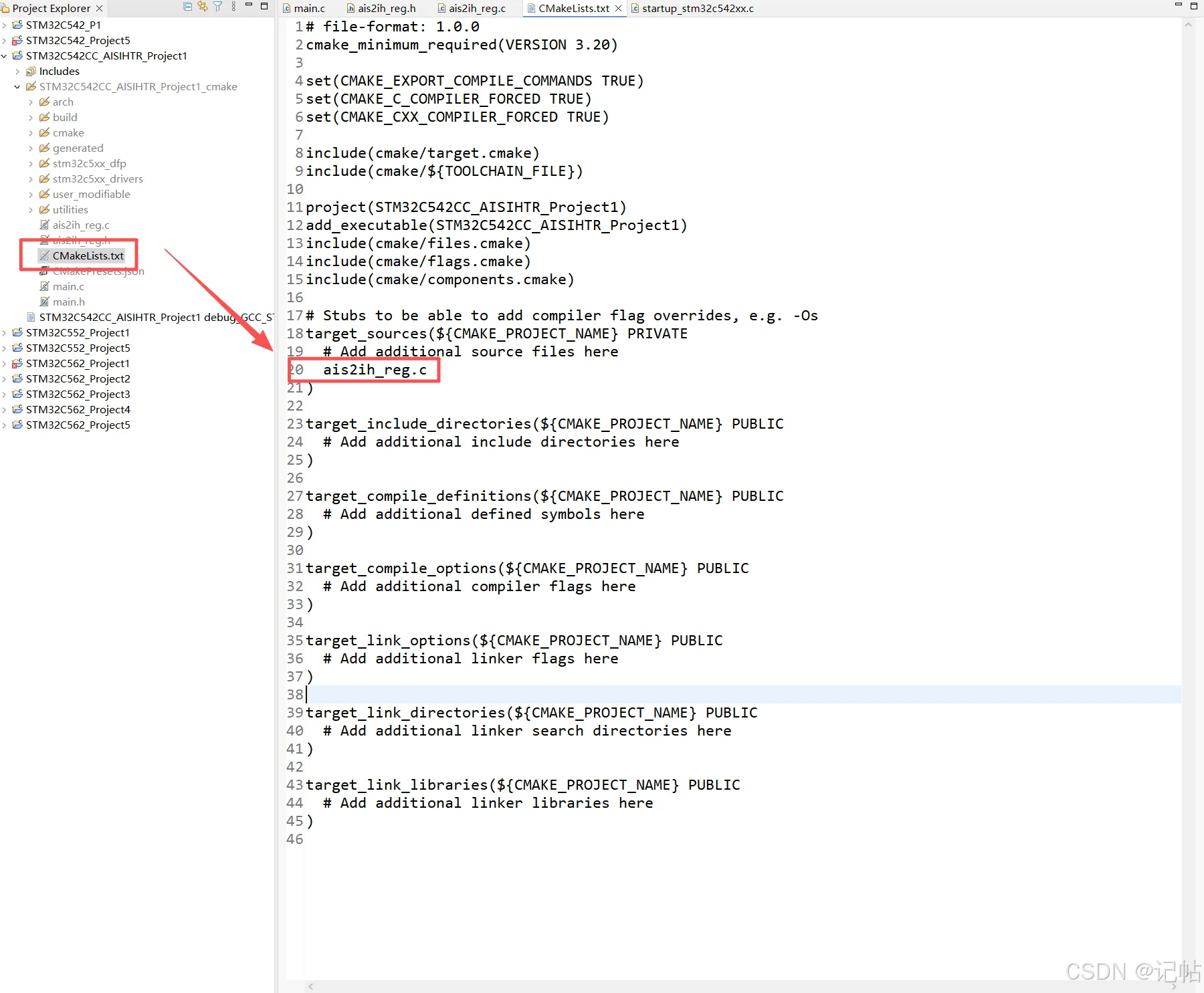

把 ais2ih_reg.c 加入 CMake 编译 。

target_sources(${CMAKE_PROJECT_NAME} PRIVATE
  # Add additional source files here
  ais2ih_reg.c
)

在这里插入图片描述

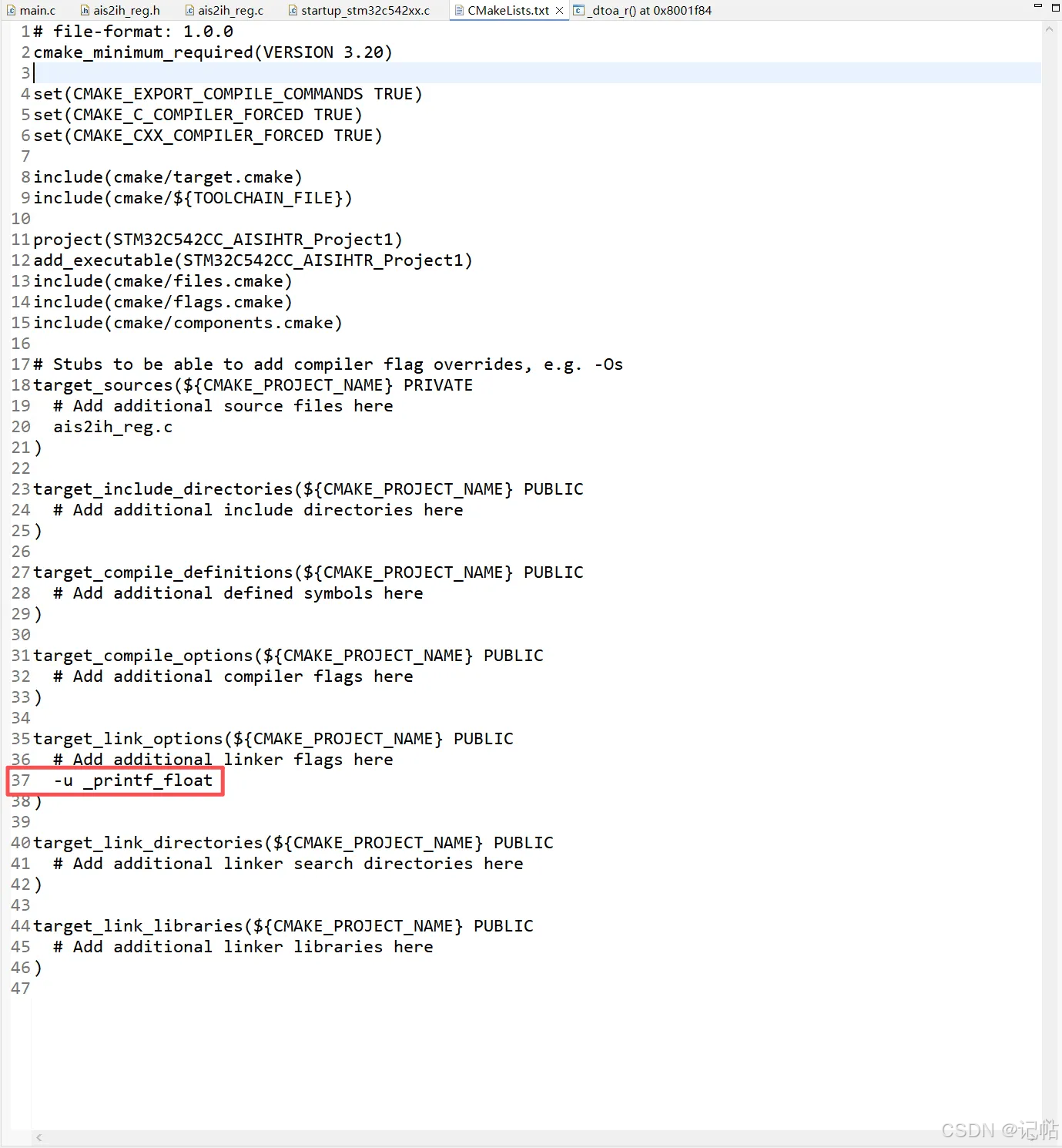

printf 输出浮点数需要额外开启 float printf 支持。
CMake 官方说明 target_link_options() 就是给可执行目标添加 linker options 的命令。

target_link_options(${CMAKE_PROJECT_NAME} PUBLIC
  # Add additional linker flags here
  -u _printf_float
)

在这里插入图片描述

头文件设置

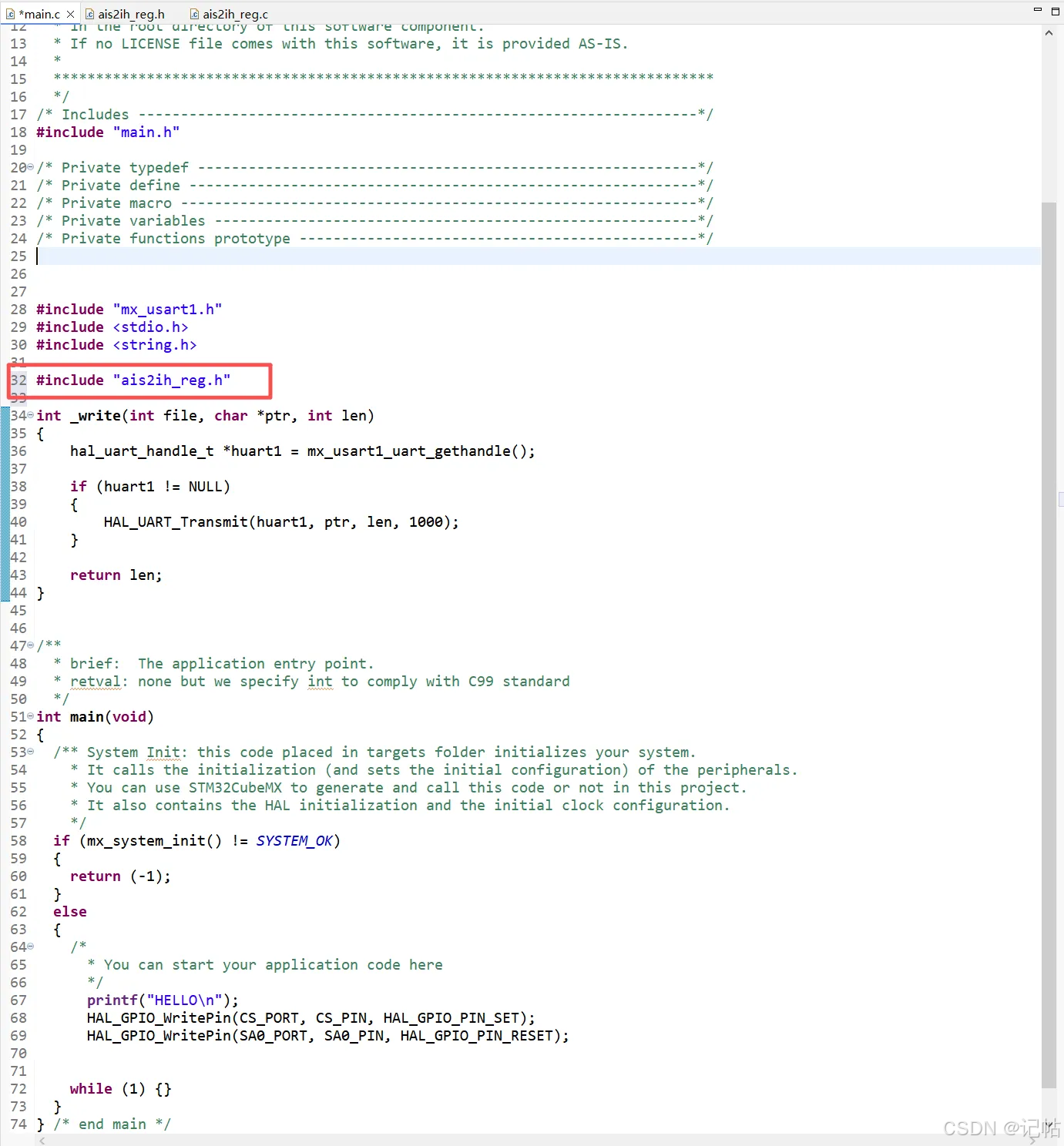

添加头文件。

#include "ais2ih_reg.h"

在这里插入图片描述

初始换管脚

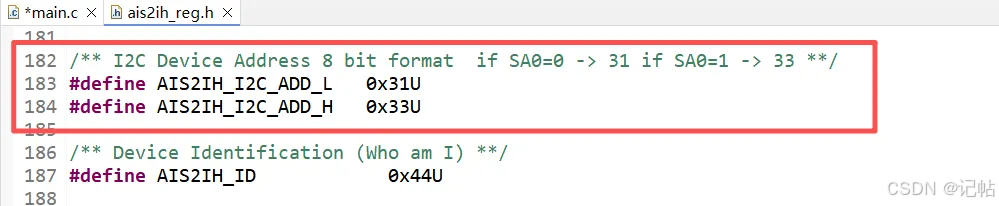

由于需要向AIS2IH_I2C_ADD_L写入以及为IIC模式。

在这里插入图片描述

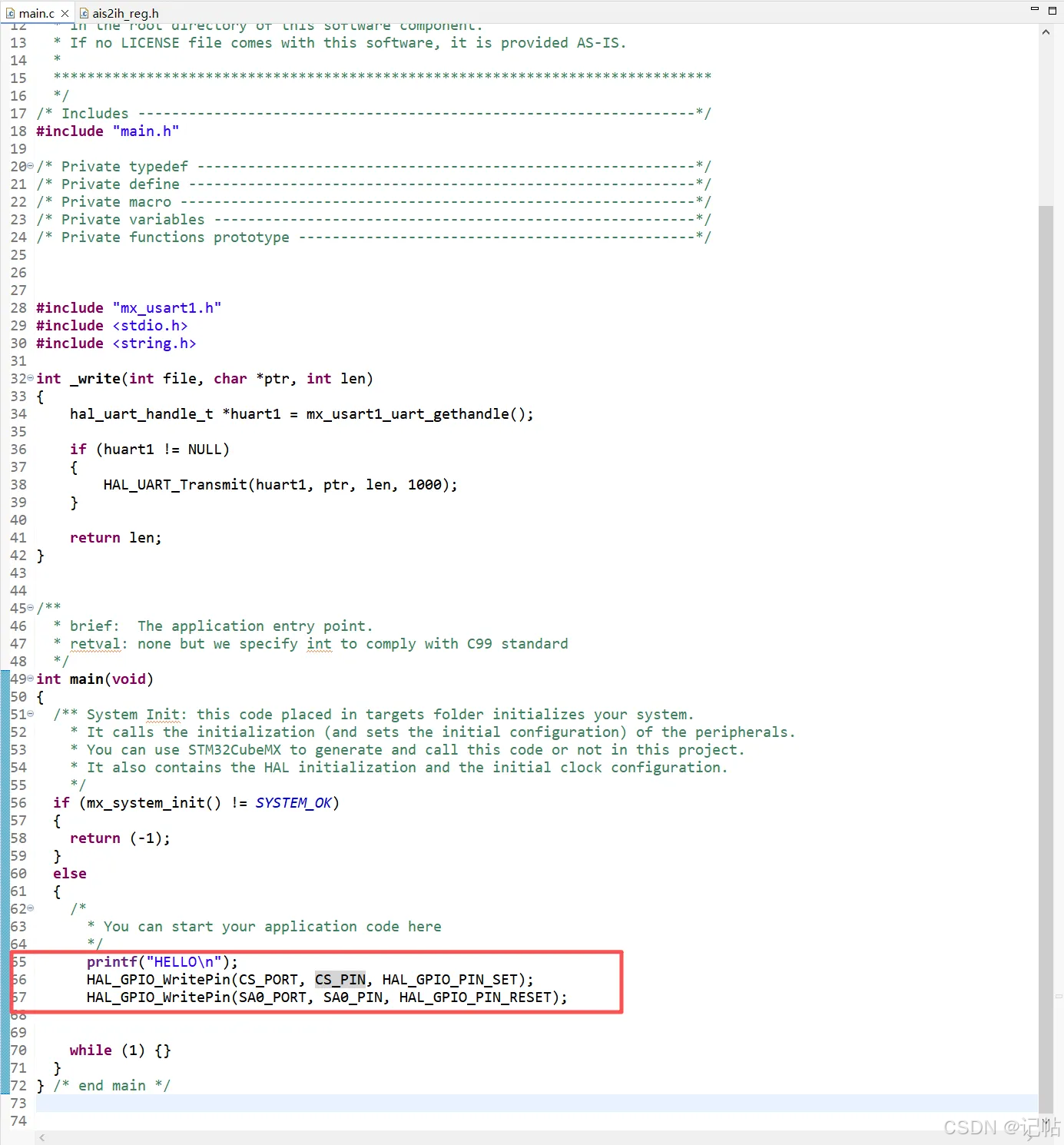

所以使能CS为高电平，配置为IIC模式。
配置SA0为低电平。

	  printf("HELLO\n");
	  HAL_GPIO_WritePin(CS_PORT, CS_PIN, HAL_GPIO_PIN_SET);
	  HAL_GPIO_WritePin(SA0_PORT, SA0_PIN, HAL_GPIO_PIN_RESET);

在这里插入图片描述

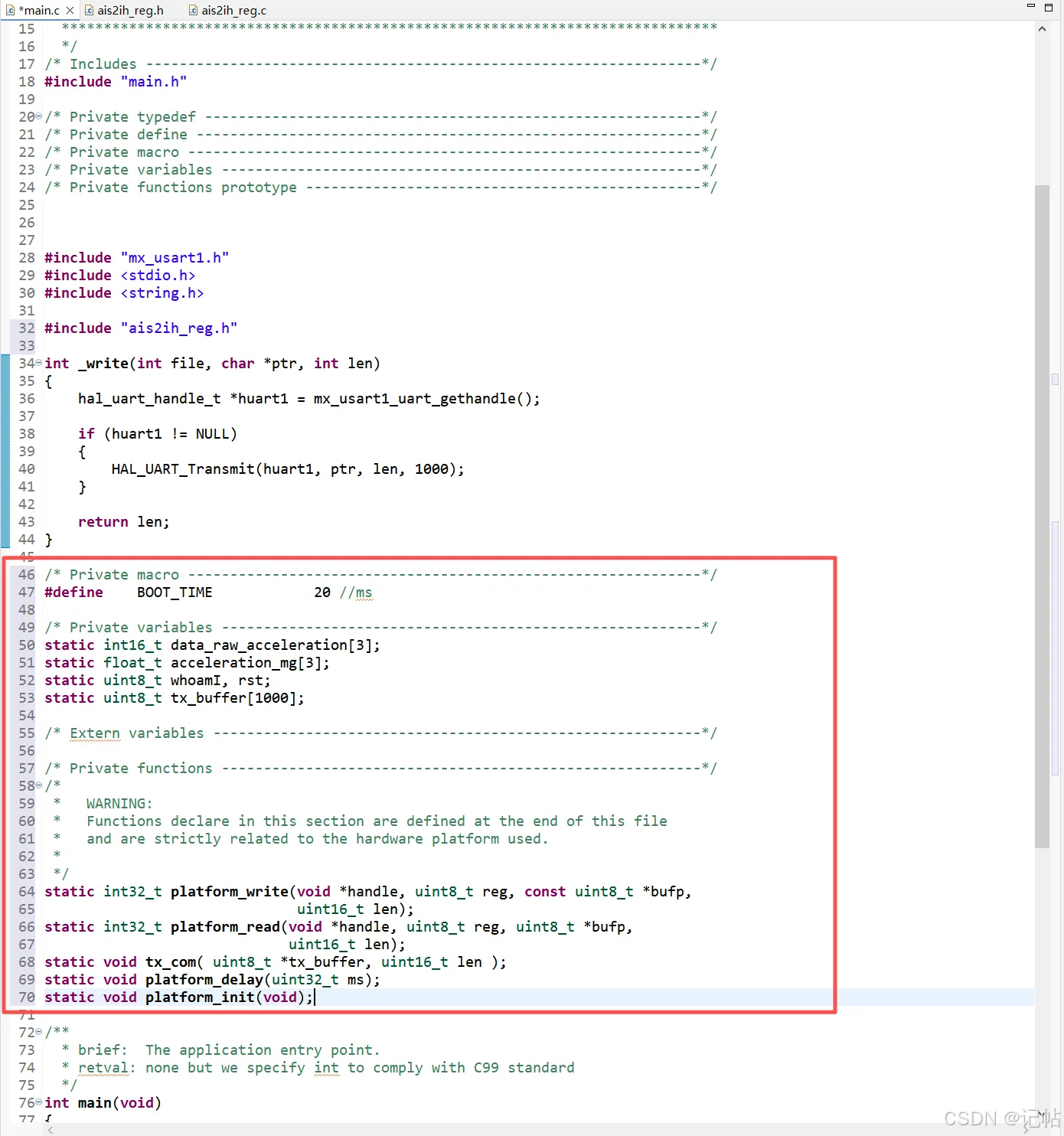

变量定义。

/* Private macro -------------------------------------------------------------*/
#define    BOOT_TIME            20 //ms

/* Private variables ---------------------------------------------------------*/
static int16_t data_raw_acceleration[3];
static float_t acceleration_mg[3];
static uint8_t whoamI, rst;
static uint8_t tx_buffer[1000];

/* Extern variables ----------------------------------------------------------*/

/* Private functions ---------------------------------------------------------*/
/*
 *   WARNING:
 *   Functions declare in this section are defined at the end of this file
 *   and are strictly related to the hardware platform used.
 *
 */
static int32_t platform_write(void *handle, uint8_t reg, const uint8_t *bufp,
                              uint16_t len);
static int32_t platform_read(void *handle, uint8_t reg, uint8_t *bufp,
                             uint16_t len);
static void tx_com( uint8_t *tx_buffer, uint16_t len );
static void platform_delay(uint32_t ms);
static void platform_init(void);

在这里插入图片描述

获取ID

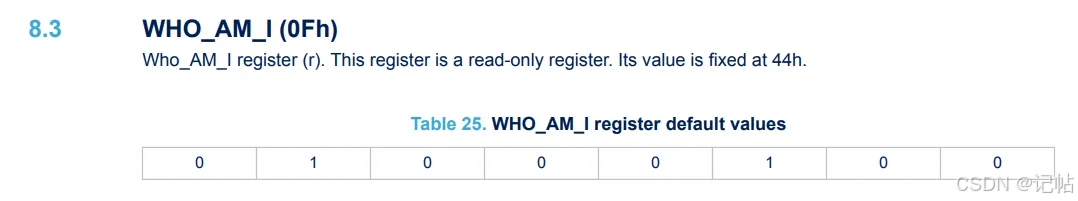

我们可以向WHO_AM_I (0Fh)获取固定值，判断是否为0x44。
在这里插入图片描述

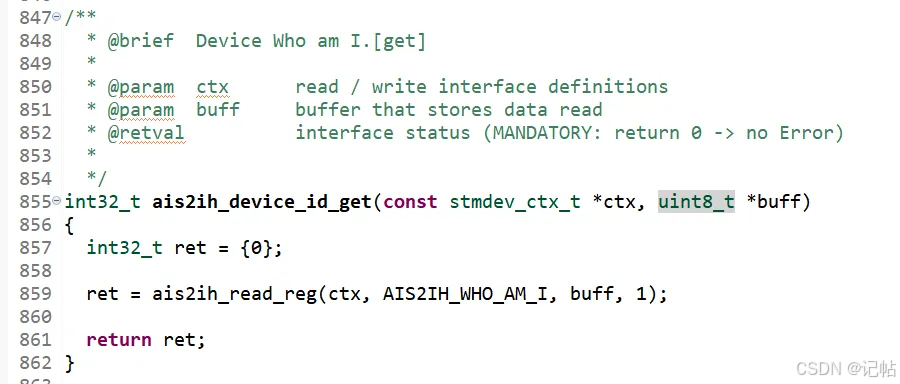

ais2ih_device_id_get为获取函数。

在这里插入图片描述

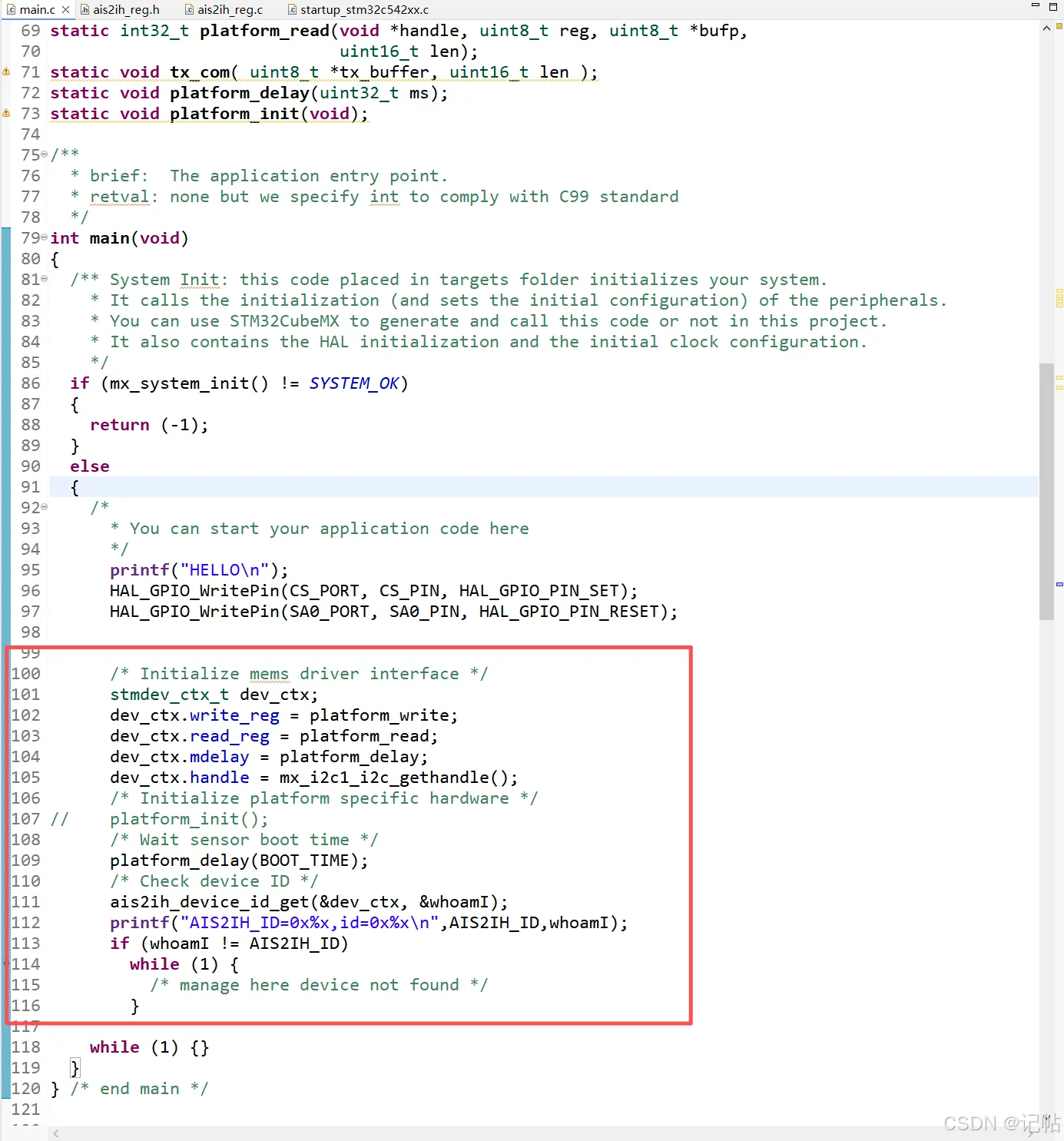

对应的获取ID驱动程序,如下所示。

	  /* Initialize mems driver interface */
	  stmdev_ctx_t dev_ctx;
	  dev_ctx.write_reg = platform_write;
	  dev_ctx.read_reg = platform_read;
	  dev_ctx.mdelay = platform_delay;
	  dev_ctx.handle = mx_i2c1_i2c_gethandle();
	  /* Initialize platform specific hardware */
//	  platform_init();
	  /* Wait sensor boot time */
	  platform_delay(BOOT_TIME);
	  /* Check device ID */
	  ais2ih_device_id_get(&dev_ctx, &whoamI);
	  printf("AIS2IH_ID=0x%x,id=0x%x\n",AIS2IH_ID,whoamI);
	  if (whoamI != AIS2IH_ID)
	    while (1) {
	      /* manage here device not found */
	    }

在这里插入图片描述

复位操作

可以向CTRL2 (21h)的SOFT_RESET寄存器写入1进行复位。

在这里插入图片描述

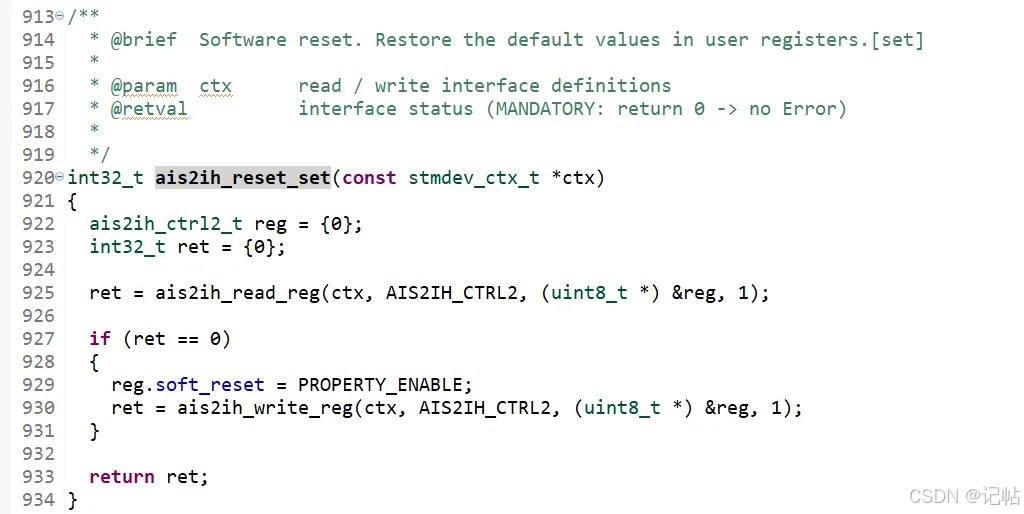

ais2ih_reset_set为重置函数。

在这里插入图片描述

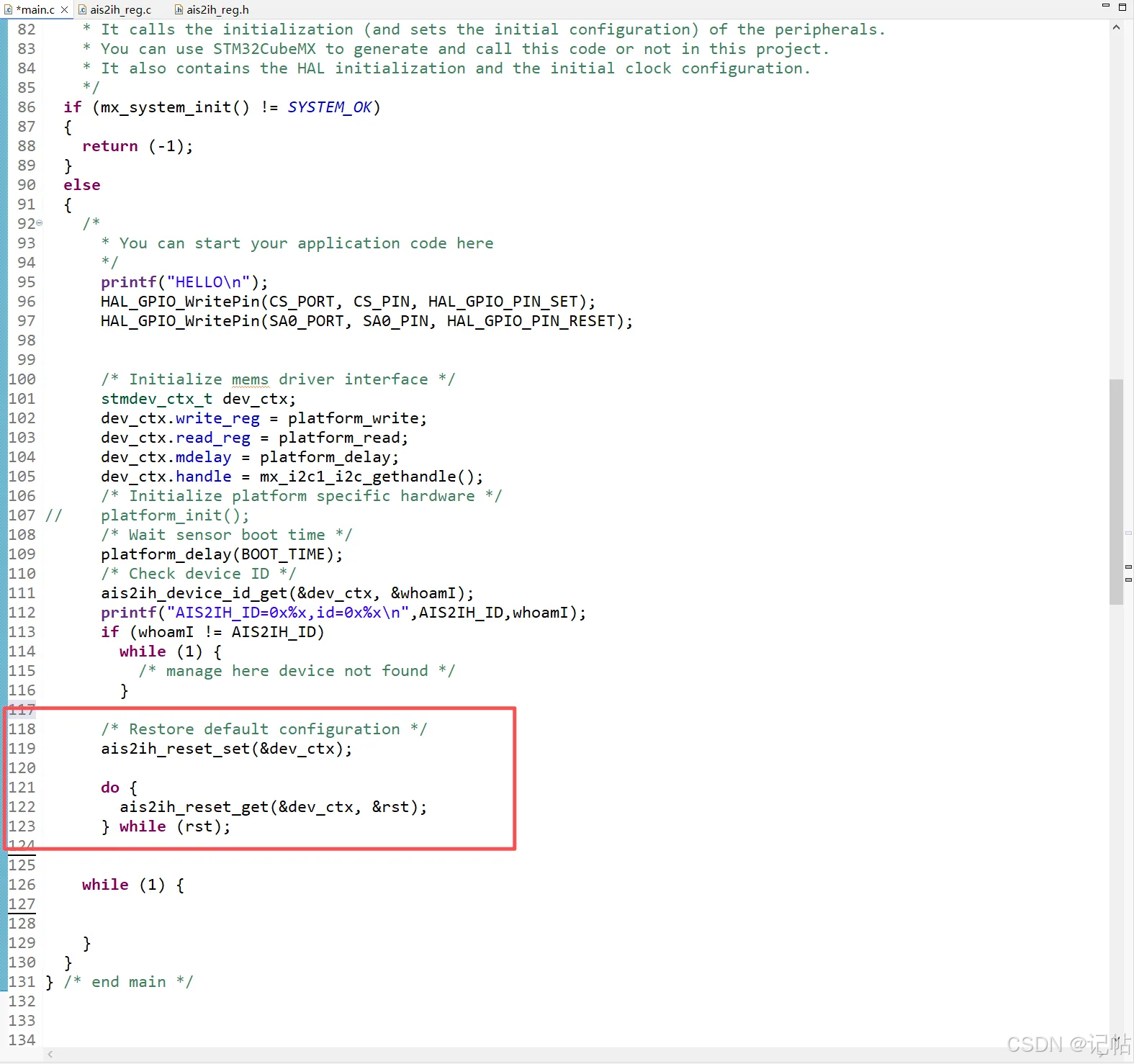

对应的驱动程序,如下所示。

  /* Restore default configuration */
  lis2dw12_reset_set(&dev_ctx, PROPERTY_ENABLE);

  do {
    lis2dw12_reset_get(&dev_ctx, &rst);
  } while (rst);

在这里插入图片描述

BDU设置

在很多传感器中，数据通常被存储在输出寄存器中，这些寄存器分为两部分：MSB和LSB。这两部分共同表示一个完整的数据值。例如，在一个加速度计中，MSB和LSB可能共同表示一个加速度的测量值。
连续更新模式（BDU = ‘0’）：在默认模式下，输出寄存器的值会持续不断地被更新。这意味着在你读取MSB和LSB的时候，寄存器中的数据可能会因为新的测量数据而更新。这可能导致一个问题：当你读取MSB时，如果寄存器更新了，接下来读取的LSB可能就是新的测量值的一部分，而不是与MSB相对应的值。这样，你得到的就是一个“拼凑”的数据，它可能无法准确代表任何实际的测量时刻。
块数据更新（BDU）模式（BDU = ‘1’）：当激活BDU功能时，输出寄存器中的内容不会在读取MSB和LSB之间更新。这就意味着一旦开始读取数据（无论是先读MSB还是LSB），寄存器中的那一组数据就被“锁定”，直到两部分都被读取完毕。这样可以确保你读取的MSB和LSB是同一测量时刻的数据，避免了读取到代表不同采样时刻的数据。
简而言之，BDU位的作用是确保在读取数据时，输出寄存器的内容保持稳定，从而避免读取到拼凑或错误的数据。这对于需要高精度和稳定性的应用尤为重要。

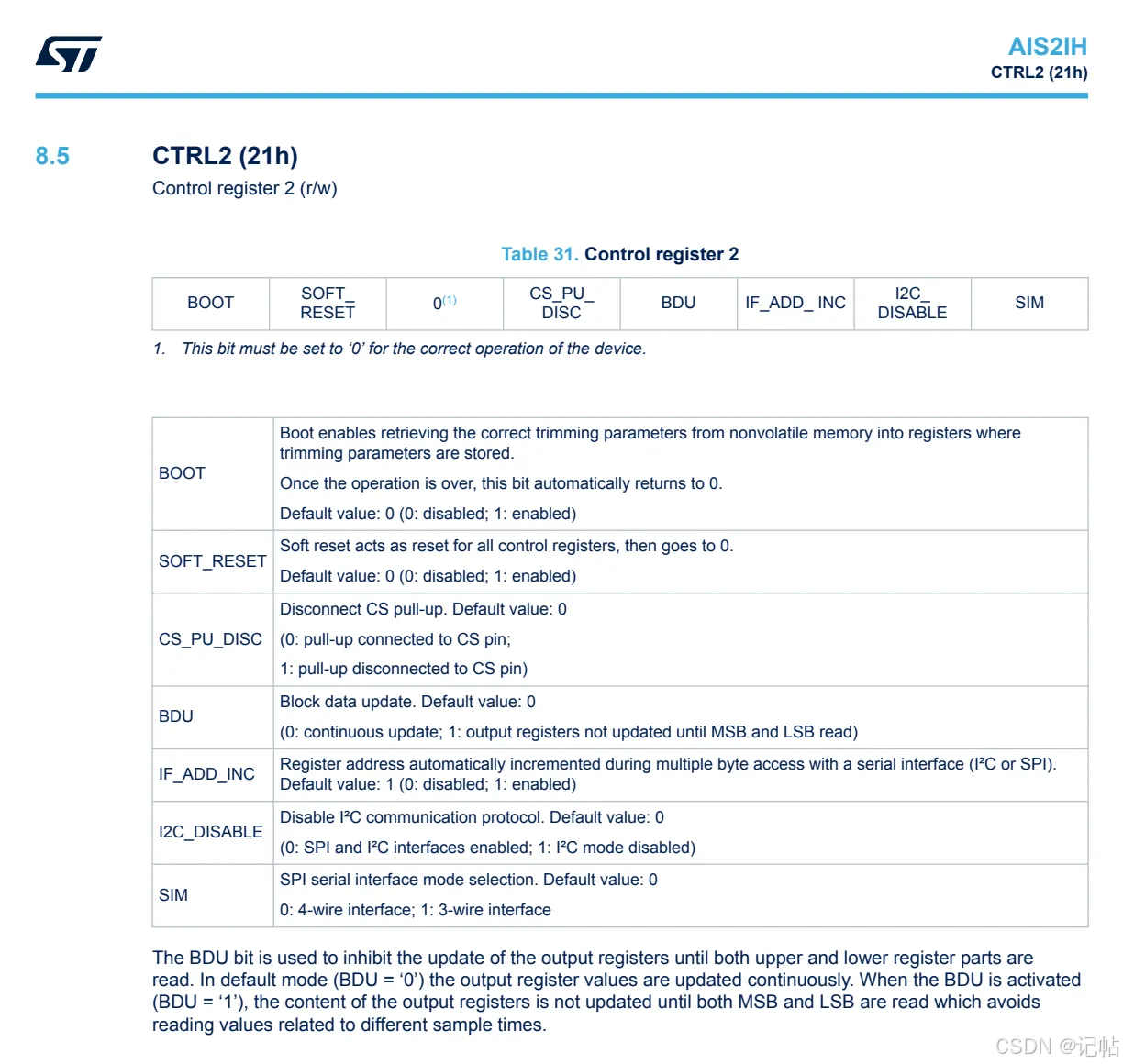

可以向CTRL2 (21h)的BDU寄存器写入1进行开启。

在这里插入图片描述

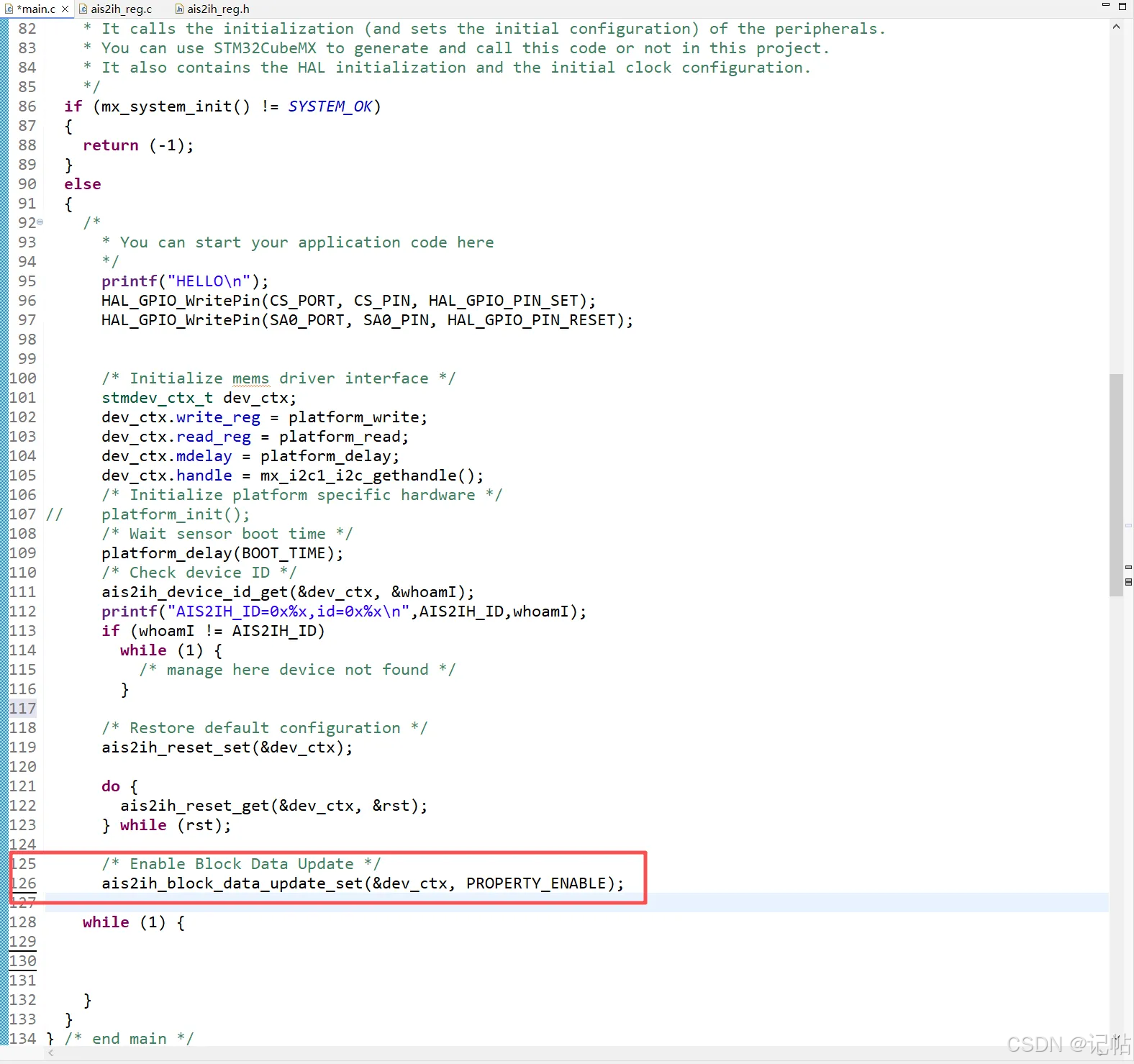

对应的驱动程序,如下所示。

	  /* Enable Block Data Update */
	  ais2ih_block_data_update_set(&dev_ctx, PROPERTY_ENABLE);

在这里插入图片描述

设置传感器的量程

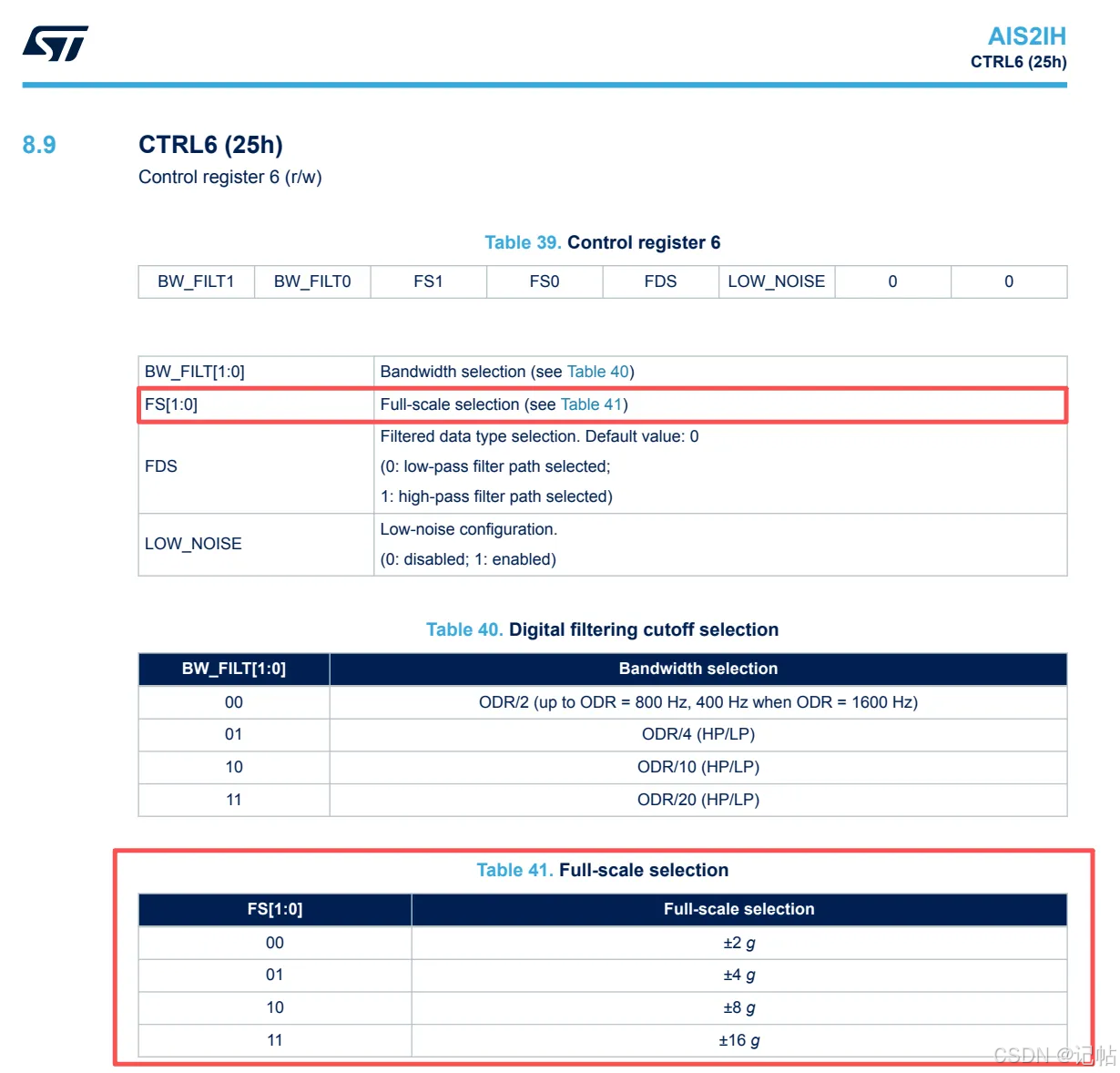

FS[1:0] - 全量程选择：这两个位用于设置传感器的量程。量程决定了传感器可以测量的最大加速度值。例如，量程可以设置为±2g、±4g、±8g或±16g。这允许用户根据应用的特定需求调整传感器的灵敏度。

在这里插入图片描述

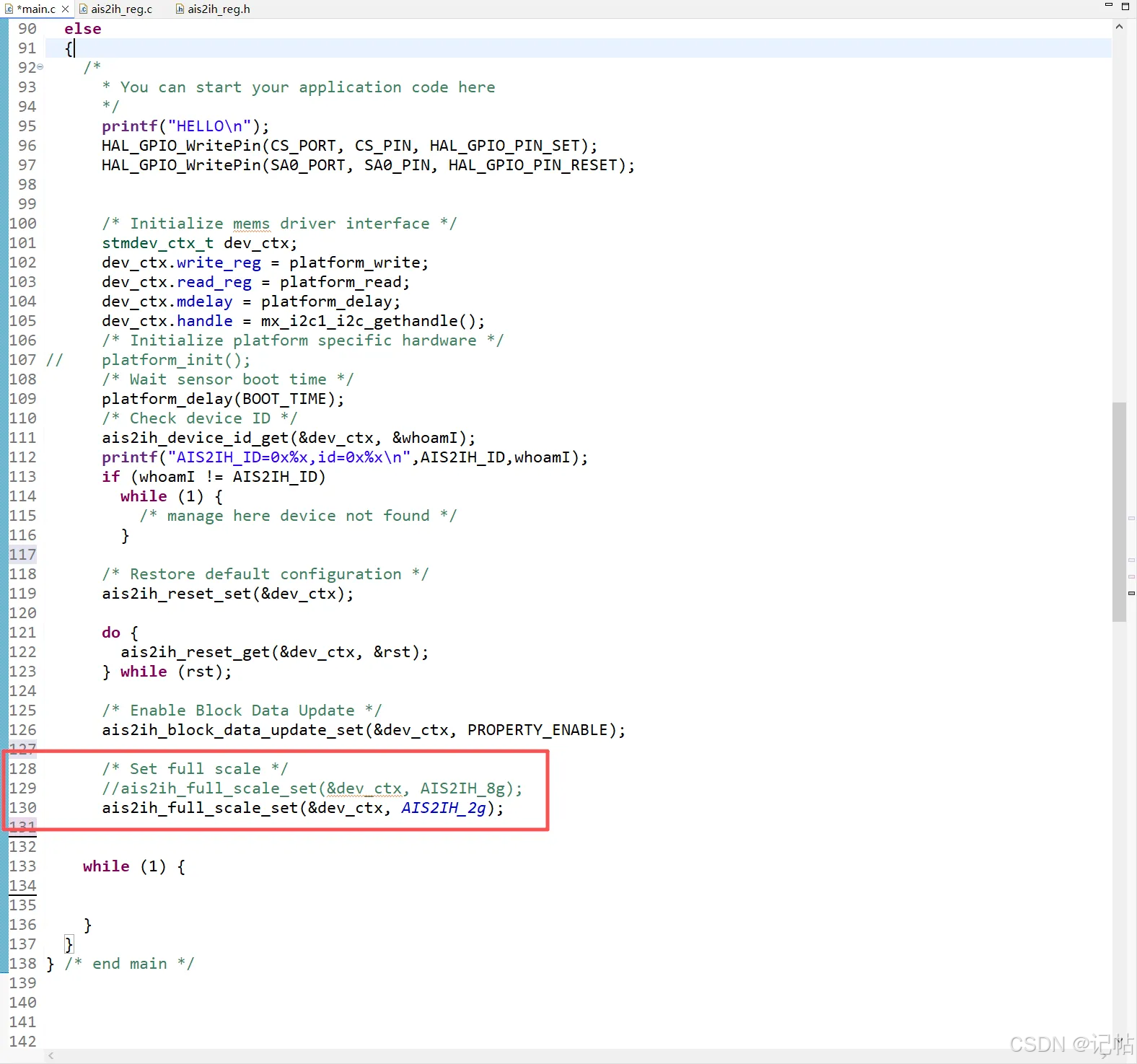

对应的驱动程序,如下所示。

  /* Set full scale */
  //ais2ih_full_scale_set(&dev_ctx, AIS2IH_8g);
  ais2ih_full_scale_set(&dev_ctx, AIS2IH_2g);

在这里插入图片描述

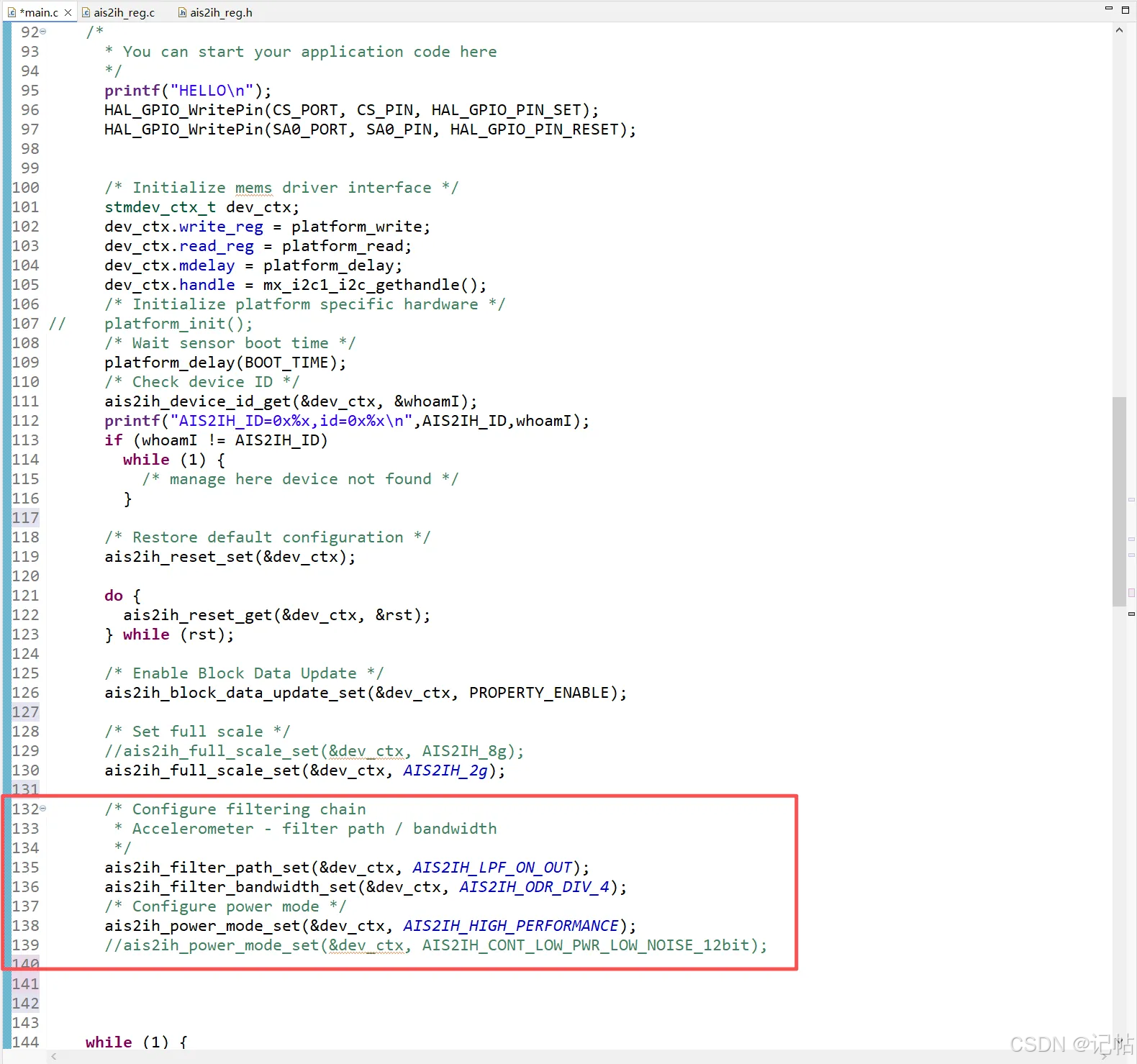

配置过滤器链

ais2ih_filter_path_set(&dev_ctx, AIS2IH_LPF_ON_OUT);：设置加速度计输出的过滤器路径。这里选择了输出上的低通滤波器（LPF），用于去除高频噪声。
ais2ih_filter_bandwidth_set(&dev_ctx, AIS2IH_ODR_DIV_4);：设置过滤器的带宽。这里的设置是将输出数据率（ODR）除以4，进一步决定了滤波器的截止频率。

在这里插入图片描述

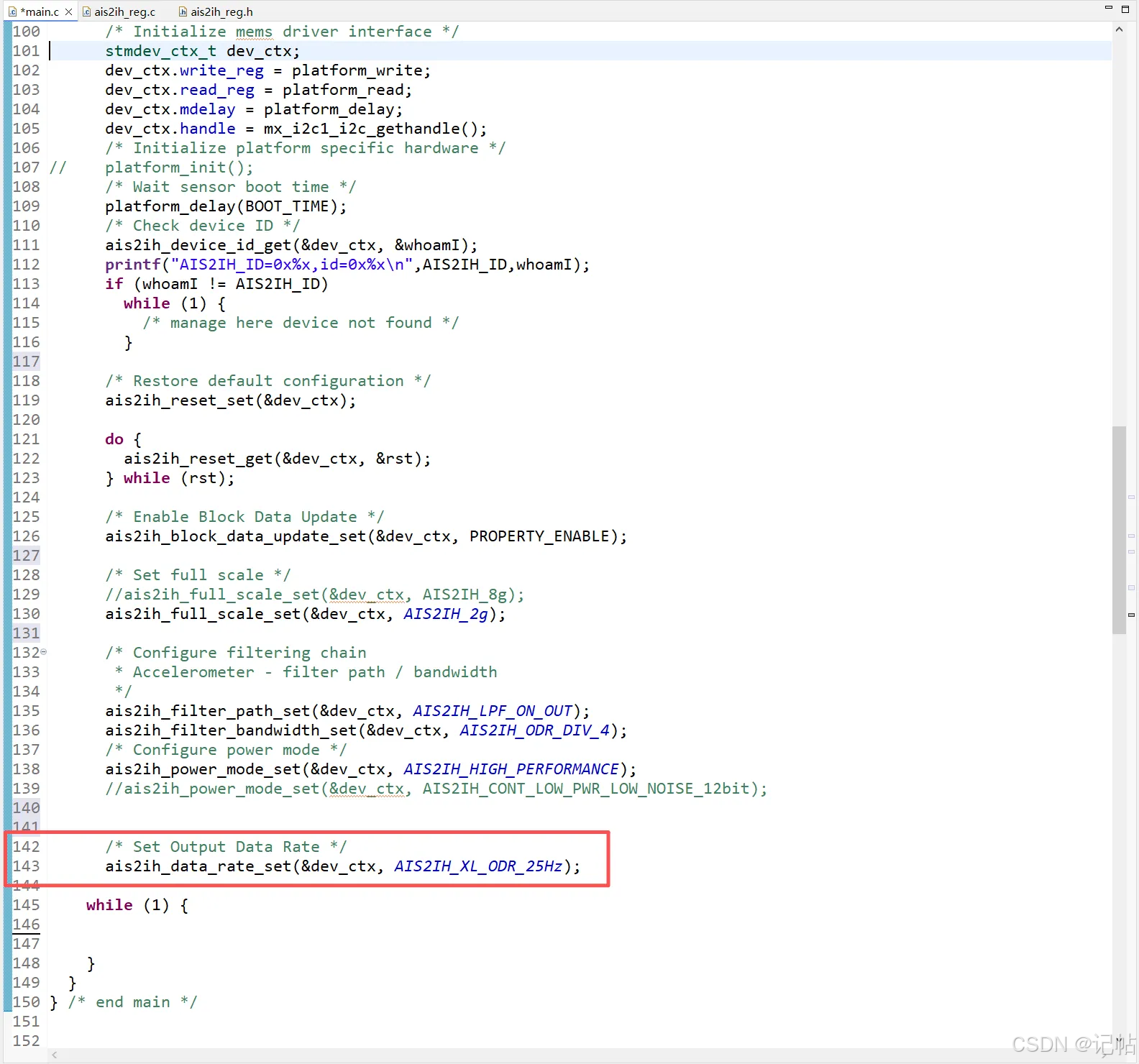

设置输出数据速率

ais2ih_data_rate_set(&dev_ctx, AIS2IH_XL_ODR_25Hz);：设置加速度计的输出数据速率为每秒25次。输出数据速率决定了传感器多久采集一次数据，并影响数据的实时性和功耗。

  /* Set Output Data Rate */
  ais2ih_data_rate_set(&dev_ctx, AIS2IH_XL_ODR_25Hz);

在这里插入图片描述

轮询获取加速度

检查新数据是否可用：
ais2ih_flag_data_ready_get(&dev_ctx, &reg);：这个函数调用检查加速度计是否有新的数据可读。如果有新数据，reg 变量将被设置为非零值。

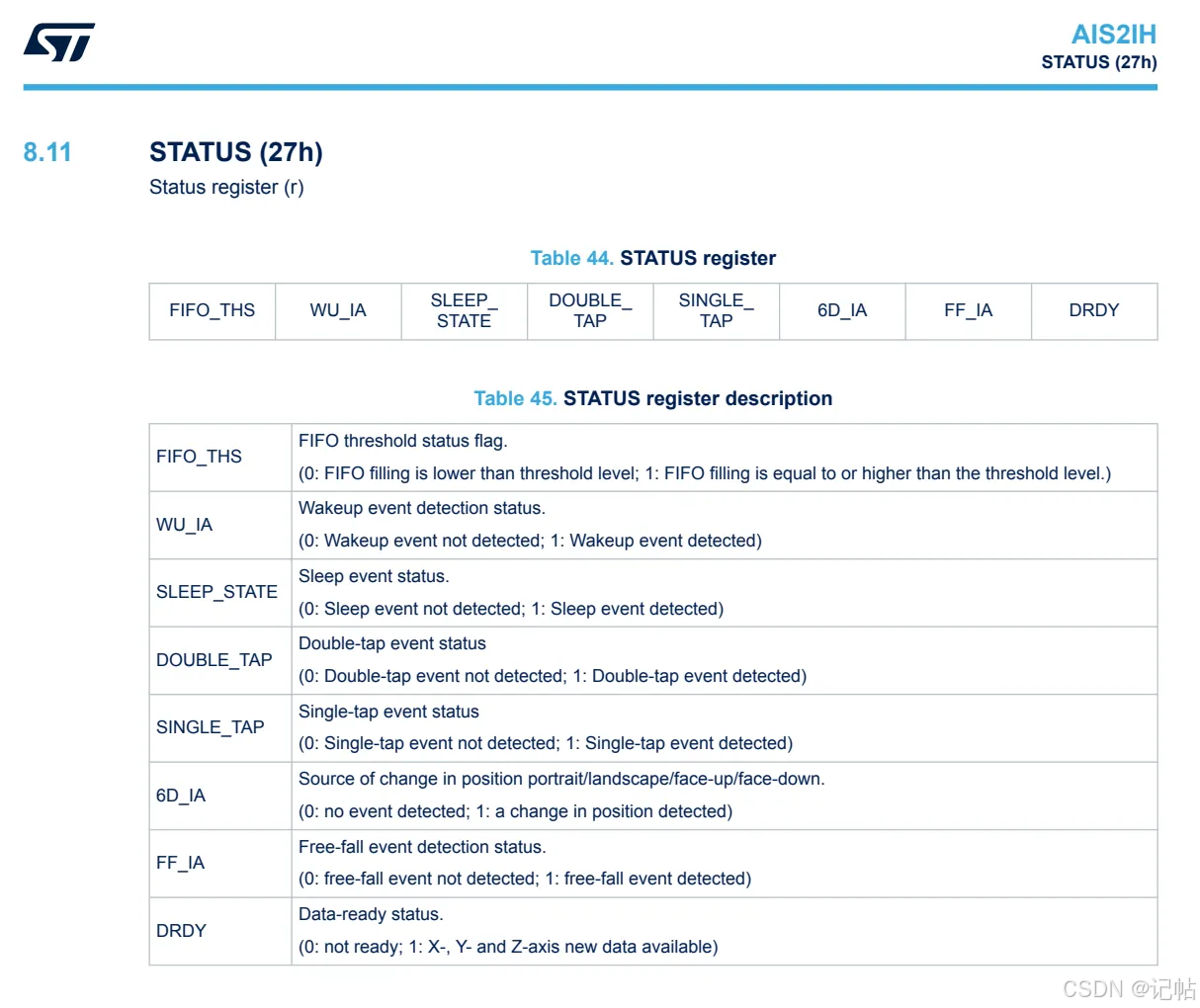

主要为读取STATUS (27h)的DRDY位。

在这里插入图片描述

如果 reg 是非零的，说明有新的加速度数据可读。

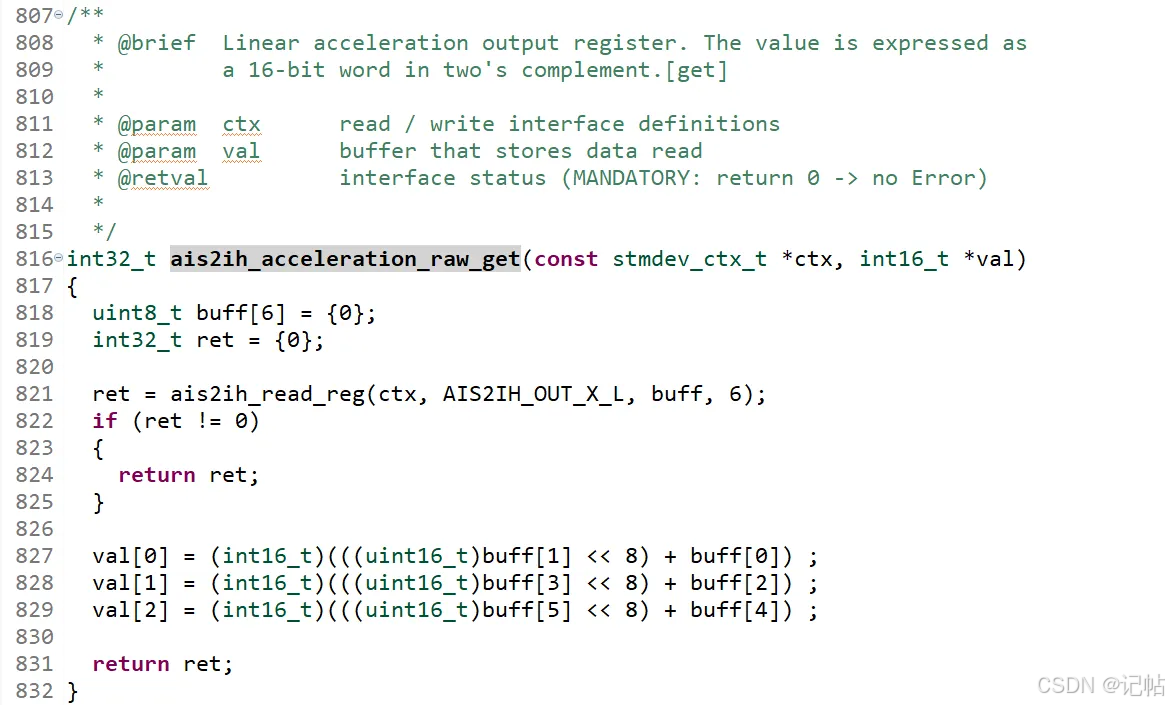

ais2ih_acceleration_raw_get(&dev_ctx, data_raw_acceleration);：这个函数调用实际读取加速度计的原始数据，并存储在 data_raw_acceleration 数组中。

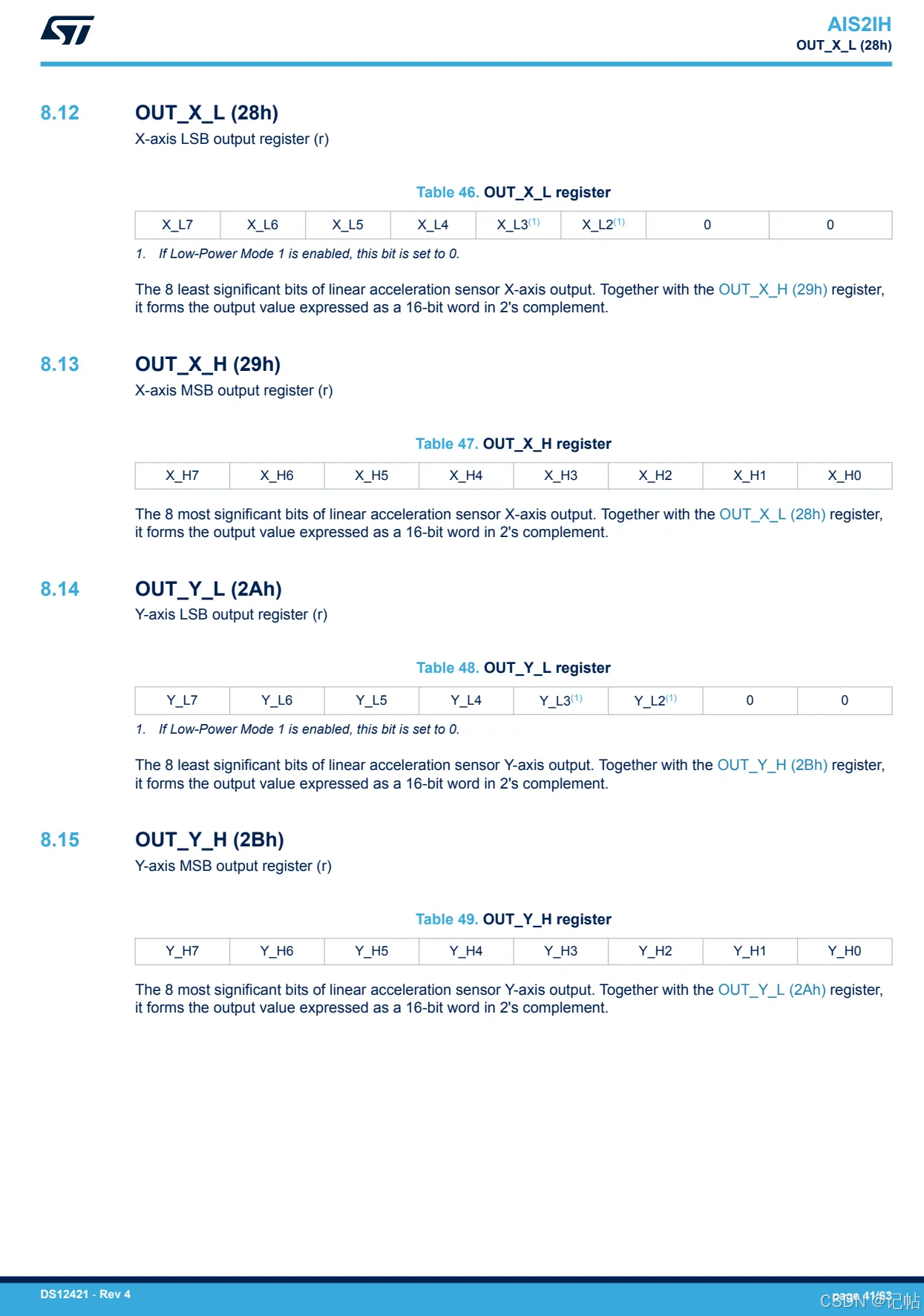

数据在28h-2Dh中。

在这里插入图片描述
在这里插入图片描述

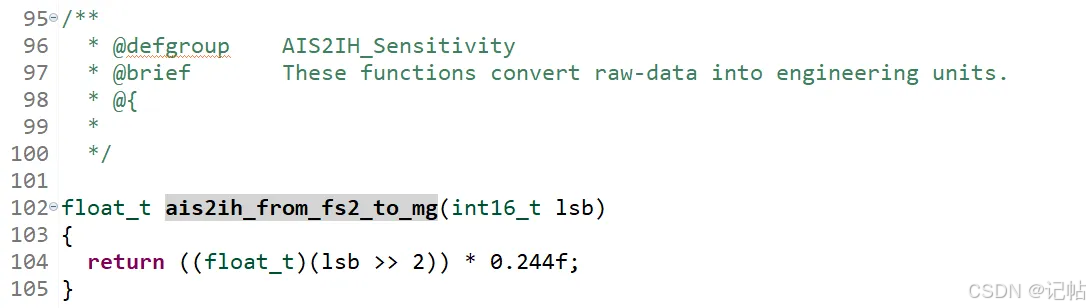

加速度数据首先以原始格式（通常是整数）读取，然后需要转换为更有意义的单位，如毫重力（mg）。这里的转换函数 ais2ih_from_fs2_to_mg() 根据加速度计的量程（这里假设为±2g）将原始数据转换为毫重力单位。
acceleration_mg[0] = ais2ih_from_fs2_to_mg(data_raw_acceleration[0]); 等三行代码分别转换 X、Y、Z 轴的加速度数据。

在这里插入图片描述

● AIS2IH 加速度计通常会有一个固定的位分辨率，比如 16 位（即输出值是一个 16 位的整数）。这意味着加速度计可以输出的不同值的总数是 2^16=65536。这些值均匀地分布在 -2g 到 +2g 的范围内。

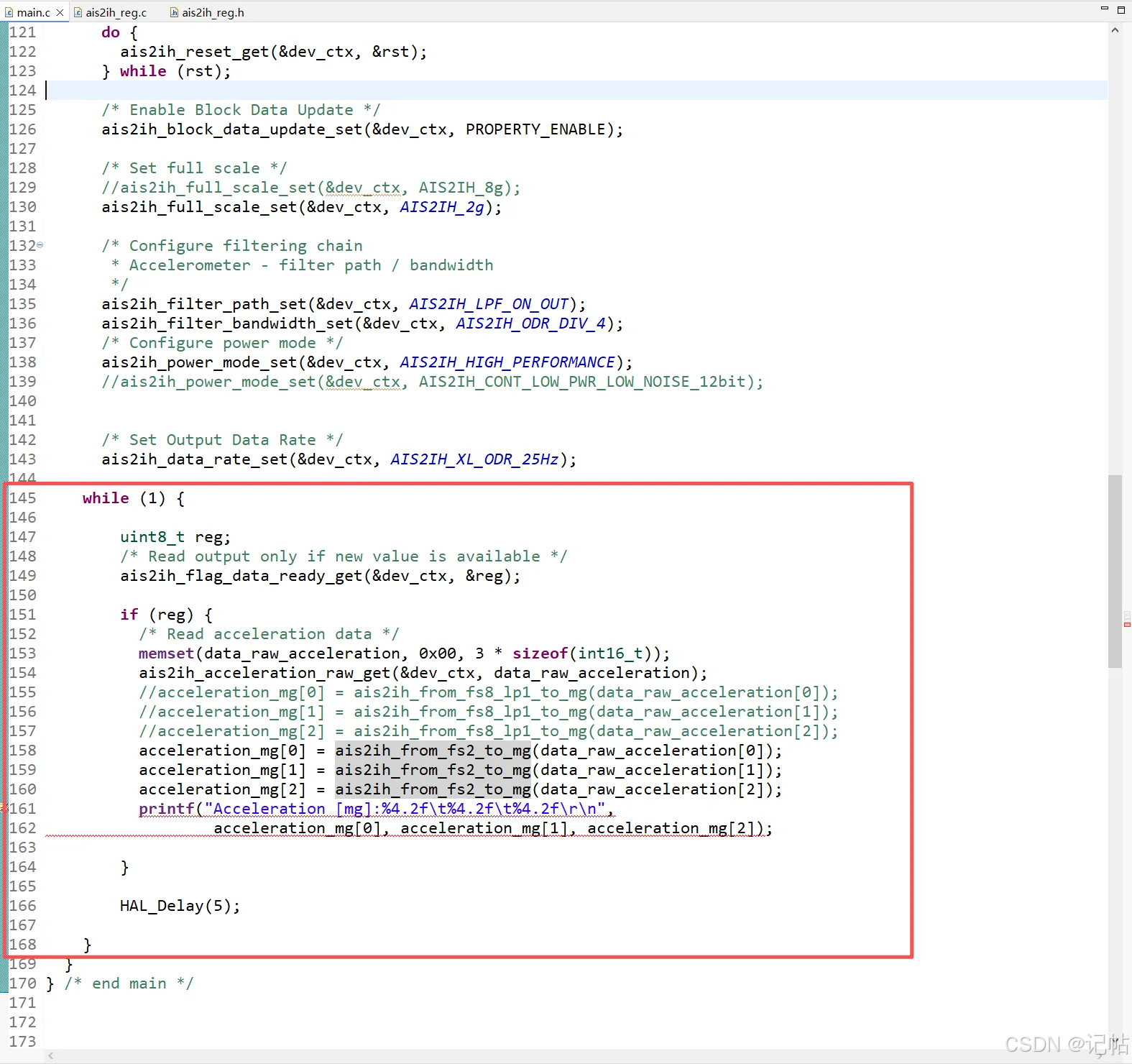

    while (1) {

        uint8_t reg;
        /* Read output only if new value is available */
        ais2ih_flag_data_ready_get(&dev_ctx, &reg);

        if (reg) {
          /* Read acceleration data */
          memset(data_raw_acceleration, 0x00, 3 * sizeof(int16_t));
          ais2ih_acceleration_raw_get(&dev_ctx, data_raw_acceleration);
          //acceleration_mg[0] = ais2ih_from_fs8_lp1_to_mg(data_raw_acceleration[0]);
          //acceleration_mg[1] = ais2ih_from_fs8_lp1_to_mg(data_raw_acceleration[1]);
          //acceleration_mg[2] = ais2ih_from_fs8_lp1_to_mg(data_raw_acceleration[2]);
          acceleration_mg[0] = ais2ih_from_fs2_to_mg(data_raw_acceleration[0]);
          acceleration_mg[1] = ais2ih_from_fs2_to_mg(data_raw_acceleration[1]);
          acceleration_mg[2] = ais2ih_from_fs2_to_mg(data_raw_acceleration[2]);
          printf("Acceleration [mg]:%4.2f\t%4.2f\t%4.2f\r\n",
                  acceleration_mg[0], acceleration_mg[1], acceleration_mg[2]);

        }

        HAL_Delay(5);

    }

在这里插入图片描述

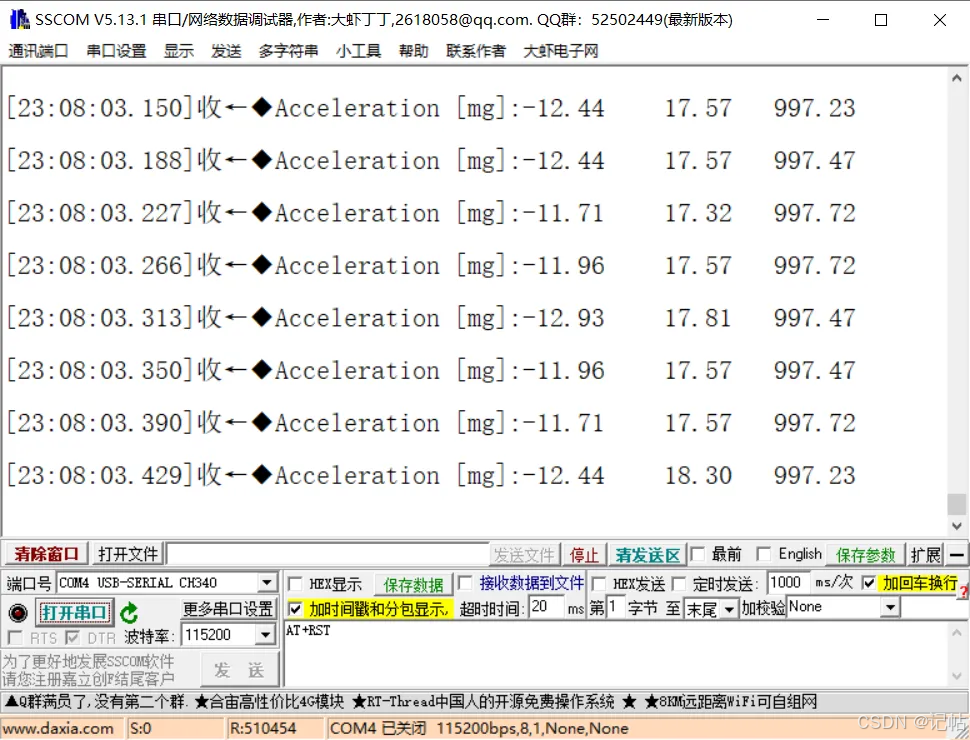

演示

在这里插入图片描述
