174.1.智能环境检测-WiFi-基于STM32单片机物联网设计【硬件+APP+云平台】
（1）硬件端
1. ESP8266-01s：使用wifi模块进行联网使用；
2. 0.96寸OLED：用于显示的设备的状态，实现实时监测；
3. STM32F103C8T6：用于所有程序的中控和模块数据通信；
4. 温湿度传感器（DHT11）：温湿度超出或低于阈值时，报警系统响应（红灯闪烁，蜂鸣器响应）风扇工作；
5. MQ-135传感器：当空气浓度超出阈值时，报警系统响应（黄灯闪烁，蜂鸣器响应）；
6. PM2.5传感器：用于检测环境的的粉尘浓度是否超过阈值（白灯闪烁，蜂鸣器响应）；；
7. 风扇：用于异常状态控制
8. 蜂鸣器与LED灯：超过阈值进行报警提示；
长按按键一可以直接切换模式
长按按键二可以直接进入切换设备状态
（2）APP端
1. 使用MQTT协议与设备进行信息交互；
2. 可采集到底层设备数据并且展示到界面UI；
3. 可以设置温度、、空气质量检测浓度阈值，以达到报警提醒的效果
4. 可以远程查看数据是否超标，界面会出现提示信息；
5. 可以设置手自动模式，可以远程控制设备
（3）云平台使用
只是链接各个设备使用，采用MQTT即时通讯；

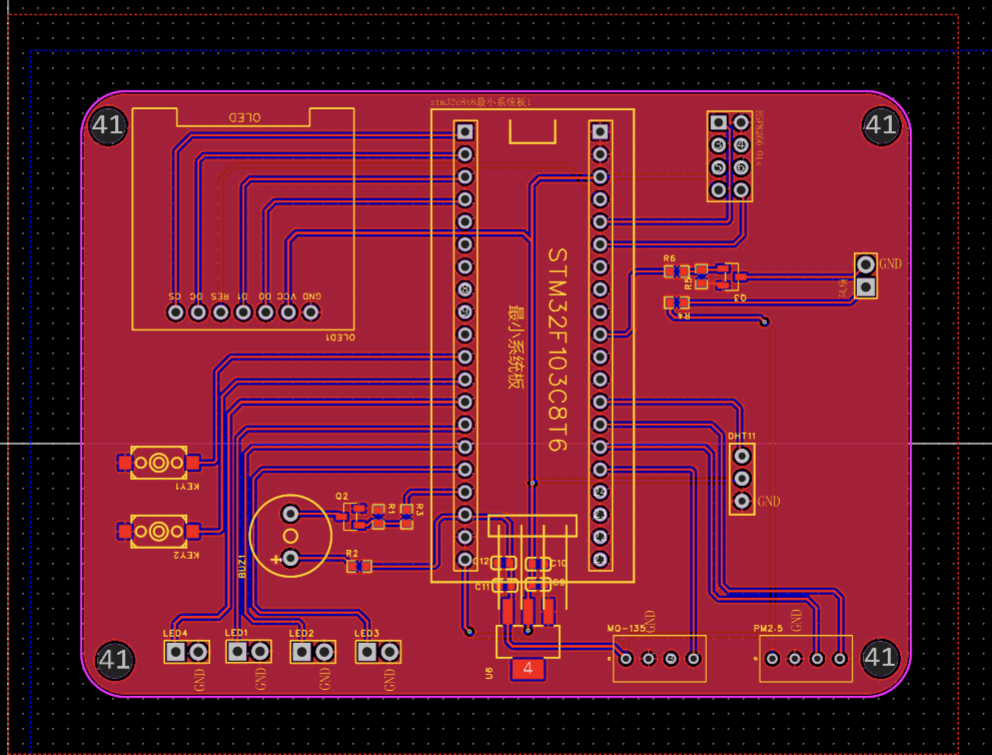

照片名称：1pcb效果图

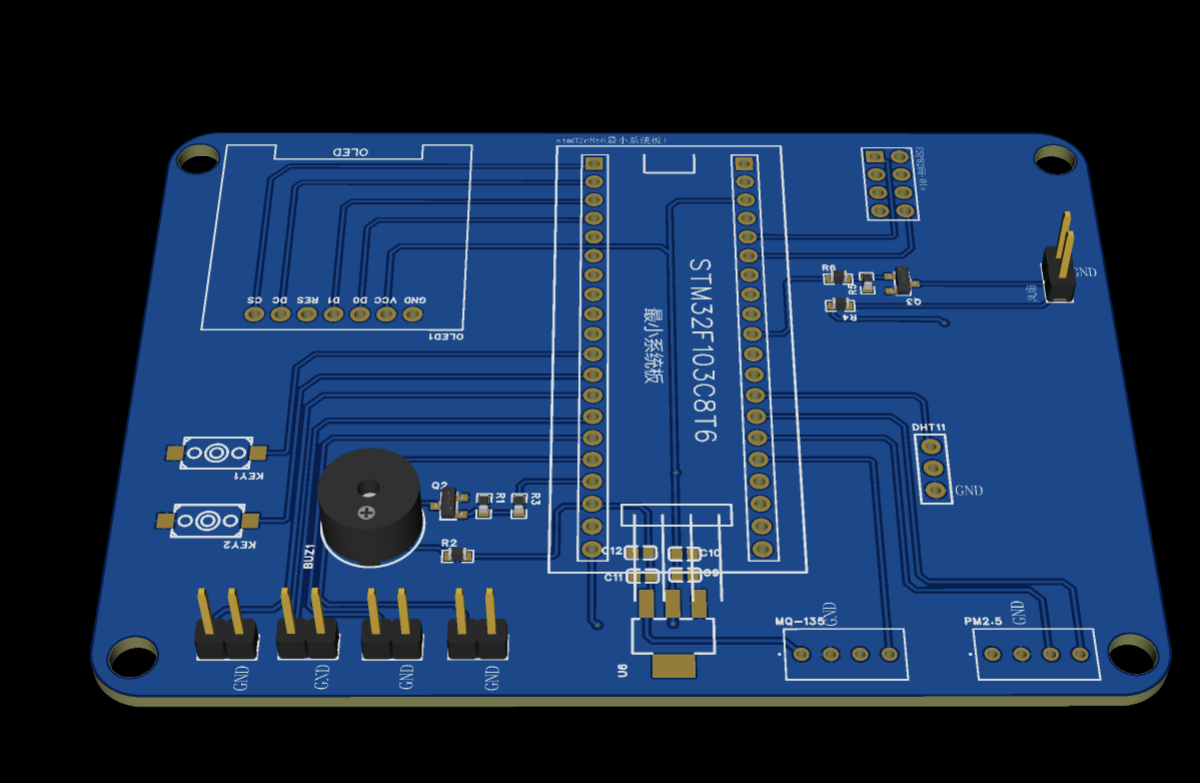

照片名称：2pcb三维效果

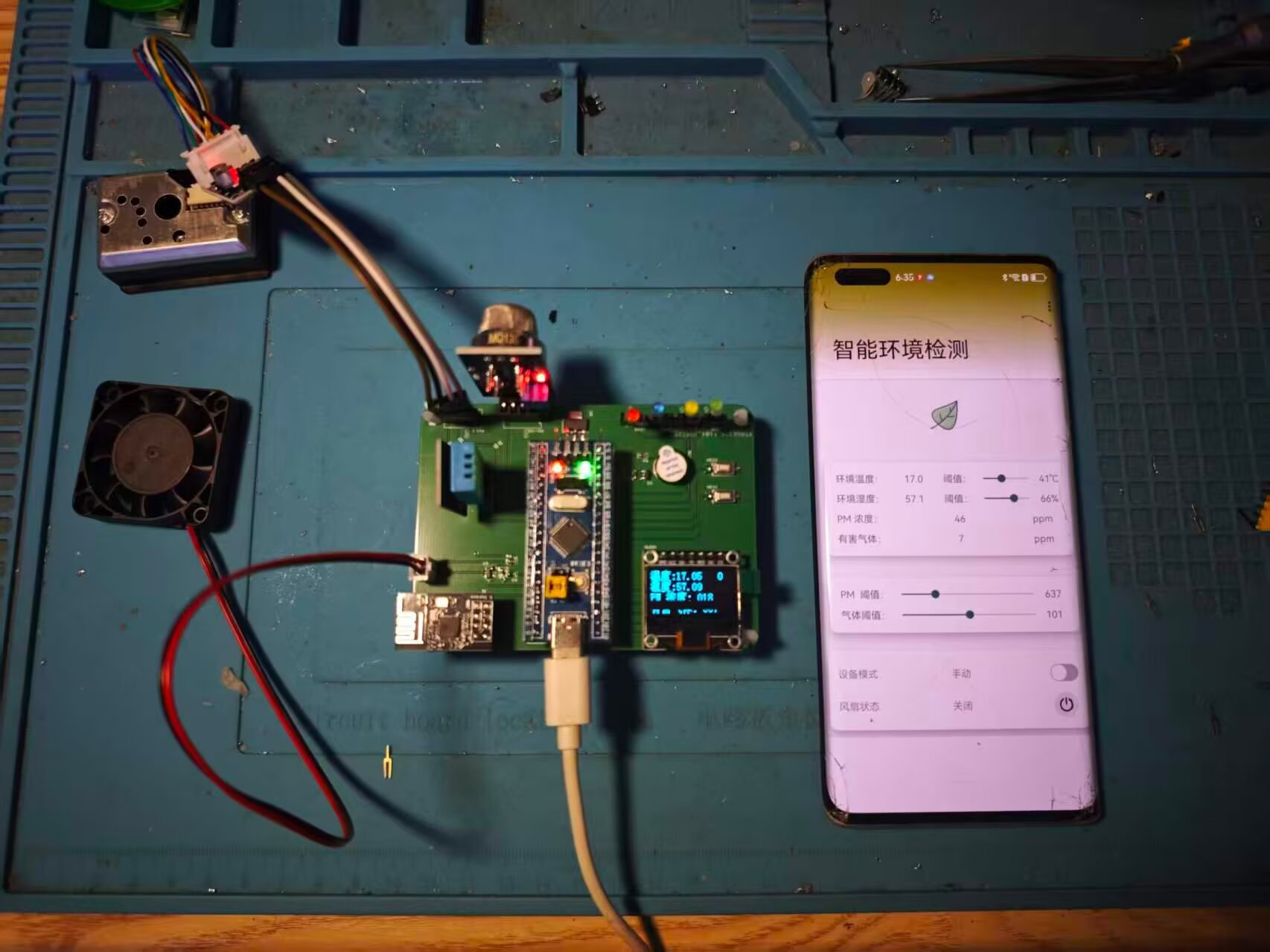

照片名称：3实物运行图

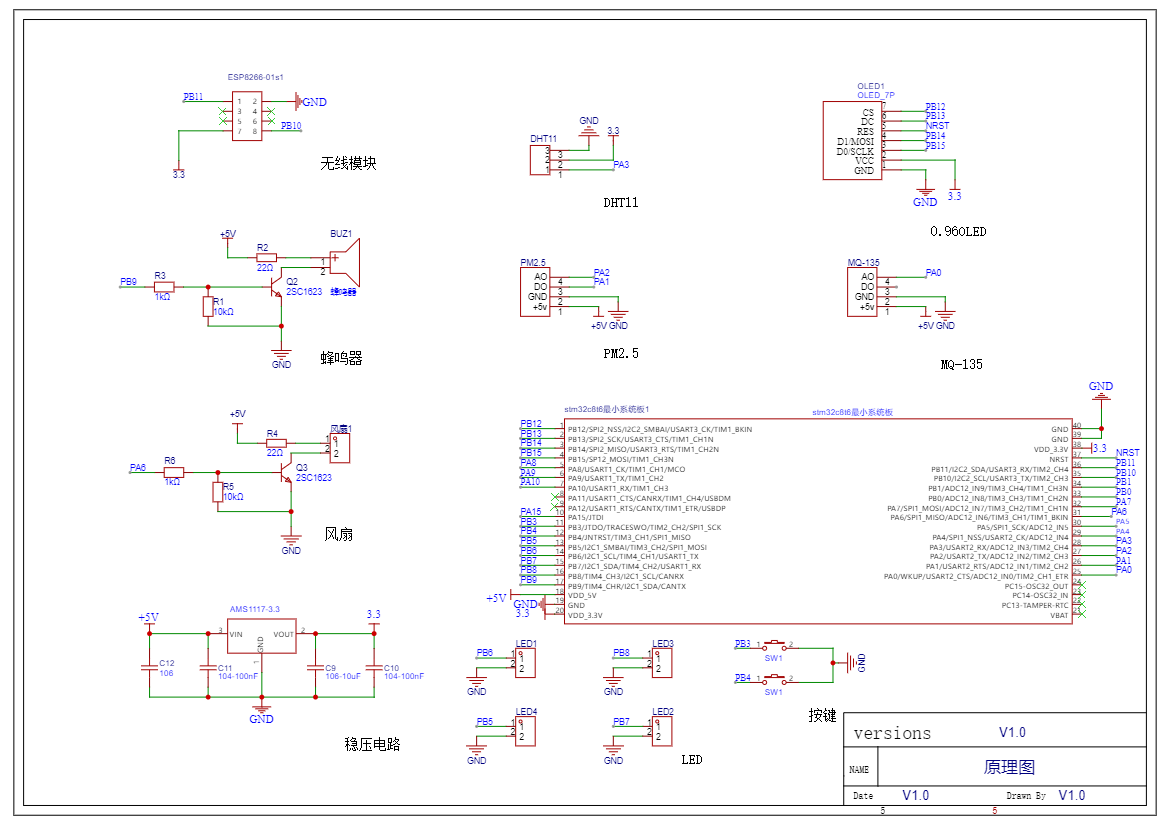

照片名称：4电路原理图

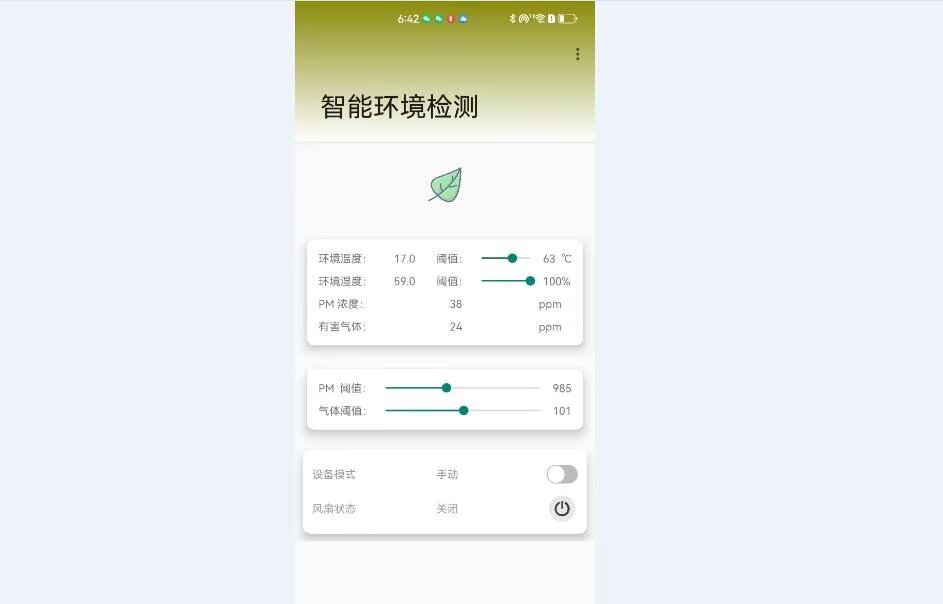

照片名称：5app运行截图

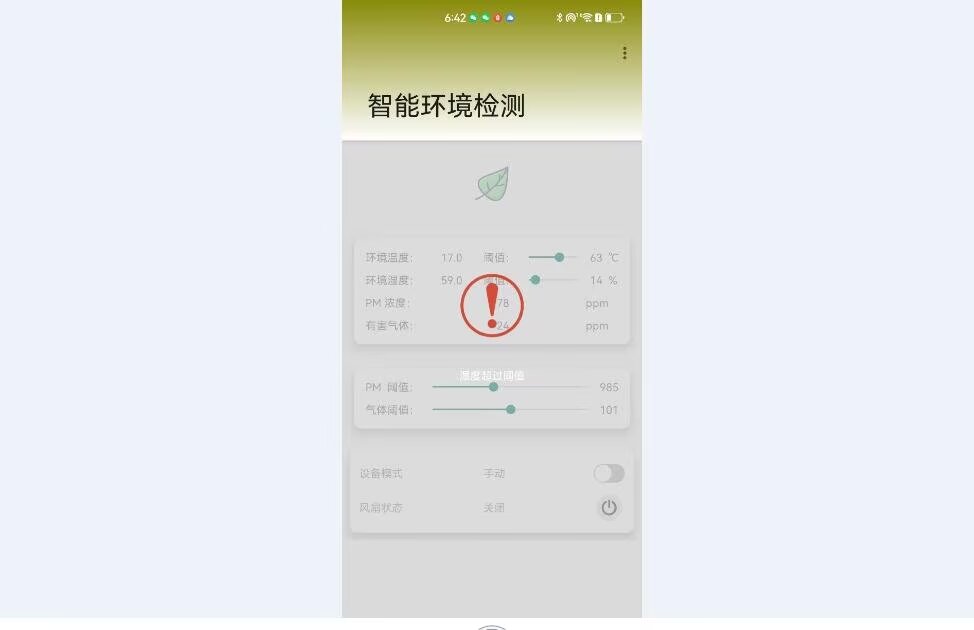

照片名称：6app运行截图

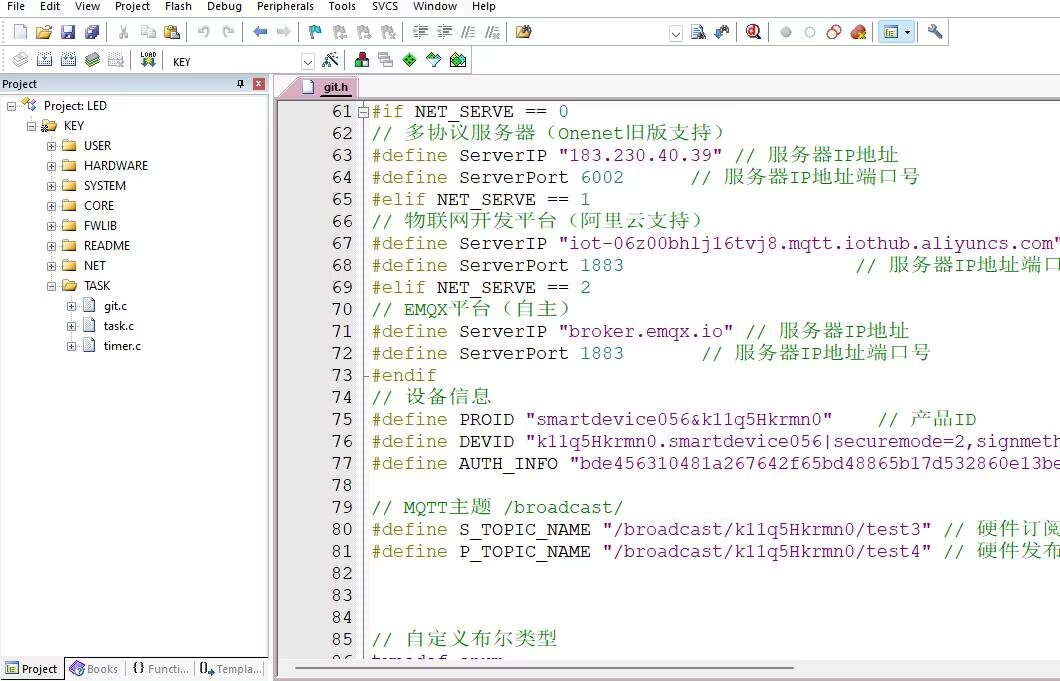

照片名称：7keil源码工程样例

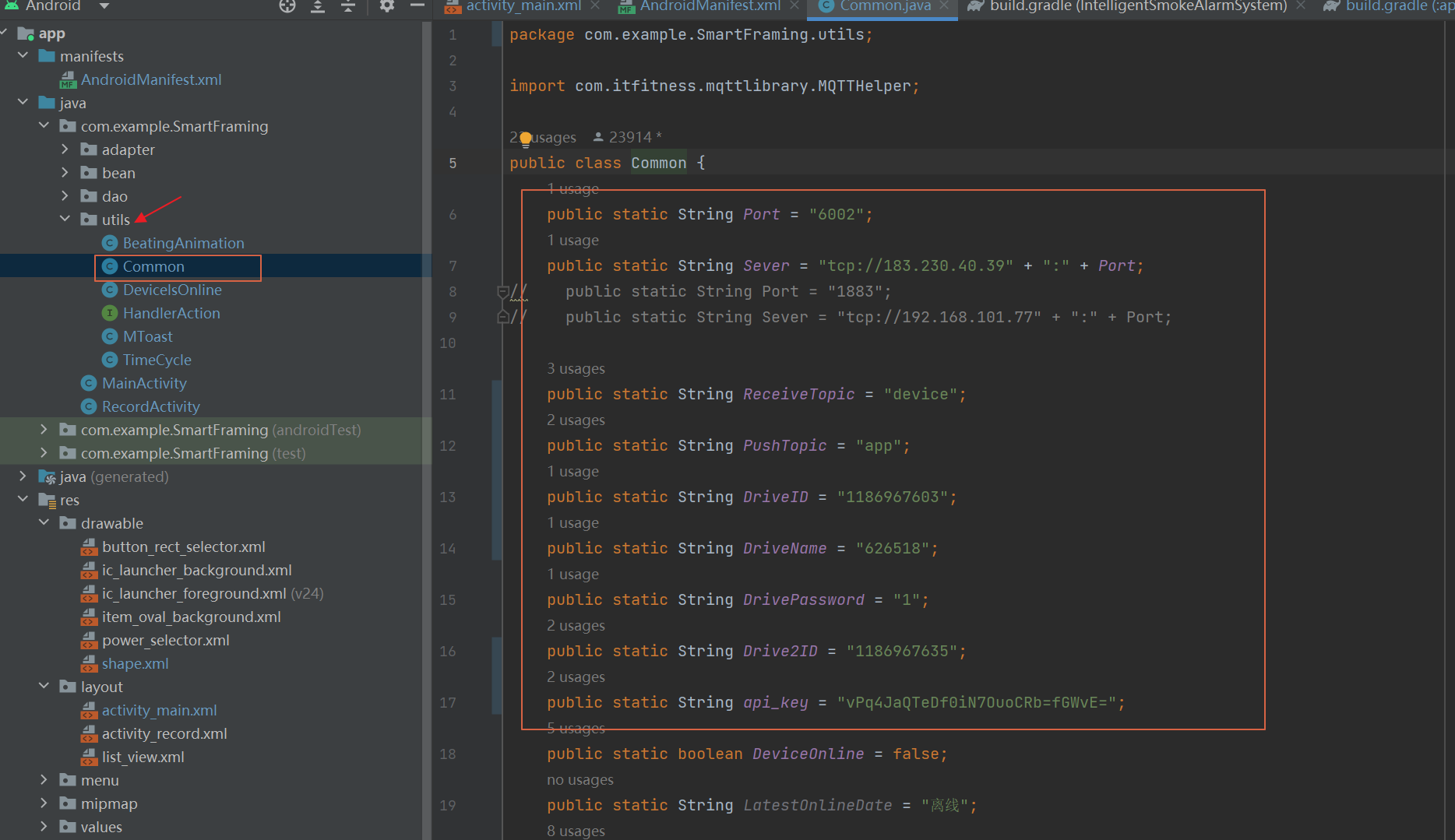

照片名称：8安卓工程样例
