一、中断概述

中断是微控制器（MCU）响应外部或内部事件的一种机制。当某个事件发生时，它会打断CPU当前正在执行的程序，转而去执行一个特定的函数（中断服务程序，ISR），处理完该事件后再返回原程序继续执行。STM32的中断系统非常强大，能够高效处理多种异步事件。

二、嵌套向量中断控制器（NVIC）

NVIC是ARM Cortex-M内核的一部分，负责管理所有中断的优先级和响应。它是STM32中断系统的核心。

2.1 中断优先级

STM32使用4位优先级分组，可分为：

• 抢占优先级：高抢占优先级的中断可以打断低抢占优先级的中断。
• 响应优先级：当抢占优先级相同时，响应优先级高的先执行，但不能互相打断。

综上优先级的原则是：

• 抢占优先级说了算，抢占优先级高的，先执行，可以任意打断低优先级的执行过程。
• 抢占优先级相同时，再比较响应优先级，响应优先级高的先执行，但不可打断其他优先级的执行。
• 抢占和响应优先级都相同时，比较自然优先级，高的先执行。
• 比较的原则是数值小的，等级高，优先级越靠前。

优先级分组通过SCB->AIRCR寄存器的PRIGROUP位设置，常见的分组方式有：

// 设置优先级分组为组2：2位抢占优先级，2位响应优先级
NVIC_SetPriorityGrouping(2);

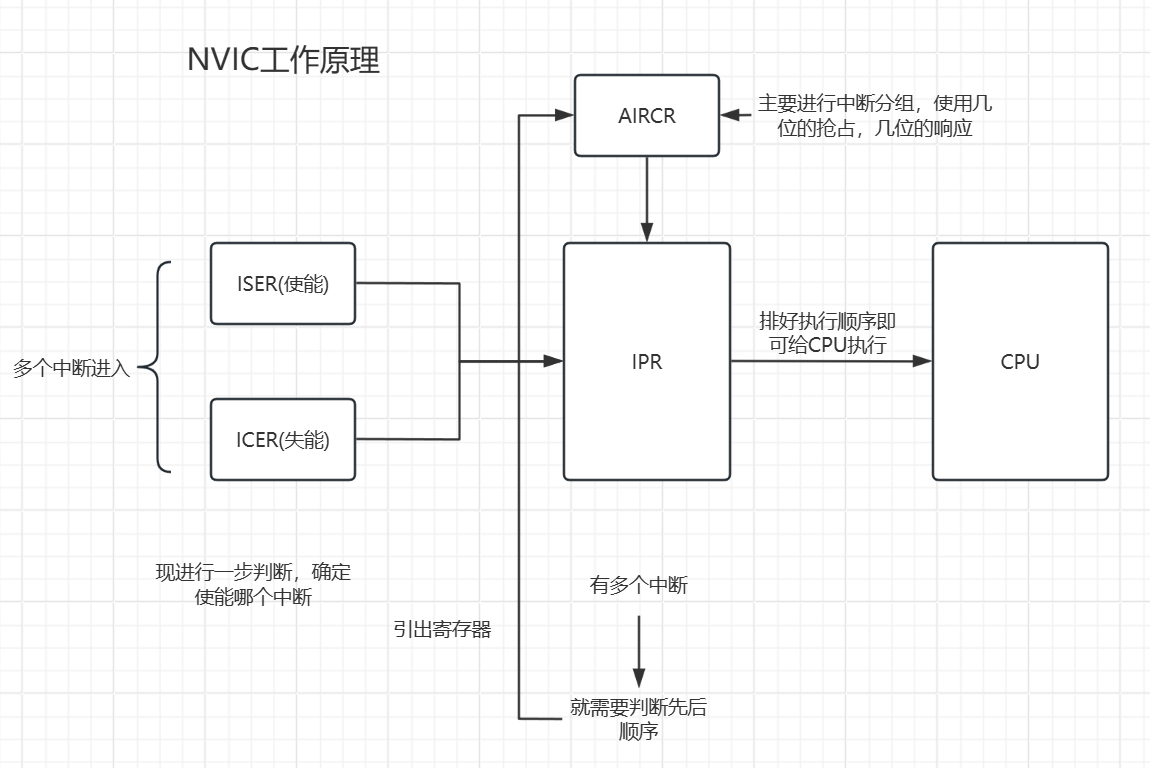

2.2 NVIC的工作原理

2.3 NVIC配置步骤

1. 使能中断通道：NVIC_EnableIRQ(IRQn_Type IRQn)
2. 设置中断优先级：NVIC_SetPriority(IRQn_Type IRQn, uint32_t priority)
3. 清除中断挂起标志：NVIC_ClearPendingIRQ(IRQn_Type IRQn)

三、外部中断/事件控制器（EXTI）

EXTI负责管理GPIO引脚的外部中断和事件。它能够检测GPIO引脚上的边沿信号（上升沿、下降沿或双边沿），并产生中断请求或事件。

3.1 EXTI主要特性

• 支持多达23条中断/事件线：线0~15对应GPIO引脚，线16~22对应特定外设事件。常用的一般是0~15的对应的GPIO的引脚来使用。
• 可配置触发方式：上升沿触发、下降沿触发、双边沿触发。
• 软件中断/事件：可以通过软件触发中断或事件。
• 中断与事件分离：中断会进入NVIC，事件直接触发外设而不经过CPU。

注：中断和事件的区别：

• 中断：要进入NVIC，执行相应的中断函数，需要CPU的处理。
• 事件：不需NVIC，仅用内部的硬件自动控制，比如：TIM/DMA/ADC。

3.2 EXTI线映射

EXTI线0~15可以映射到任意具有相同编号的GPIO引脚。例如，EXTI线0可以连接到PA0、PB0、PC0等引脚，数字对应相同，且需要配置使用的通道口，但同一时刻只能连接到一个引脚。

// 将PA0连接到EXTI线0
__HAL_RCC_GPIOA_CLK_ENABLE();
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;  // 上升沿中断
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

// 配置EXTI线0
HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(EXTI0_IRQn);

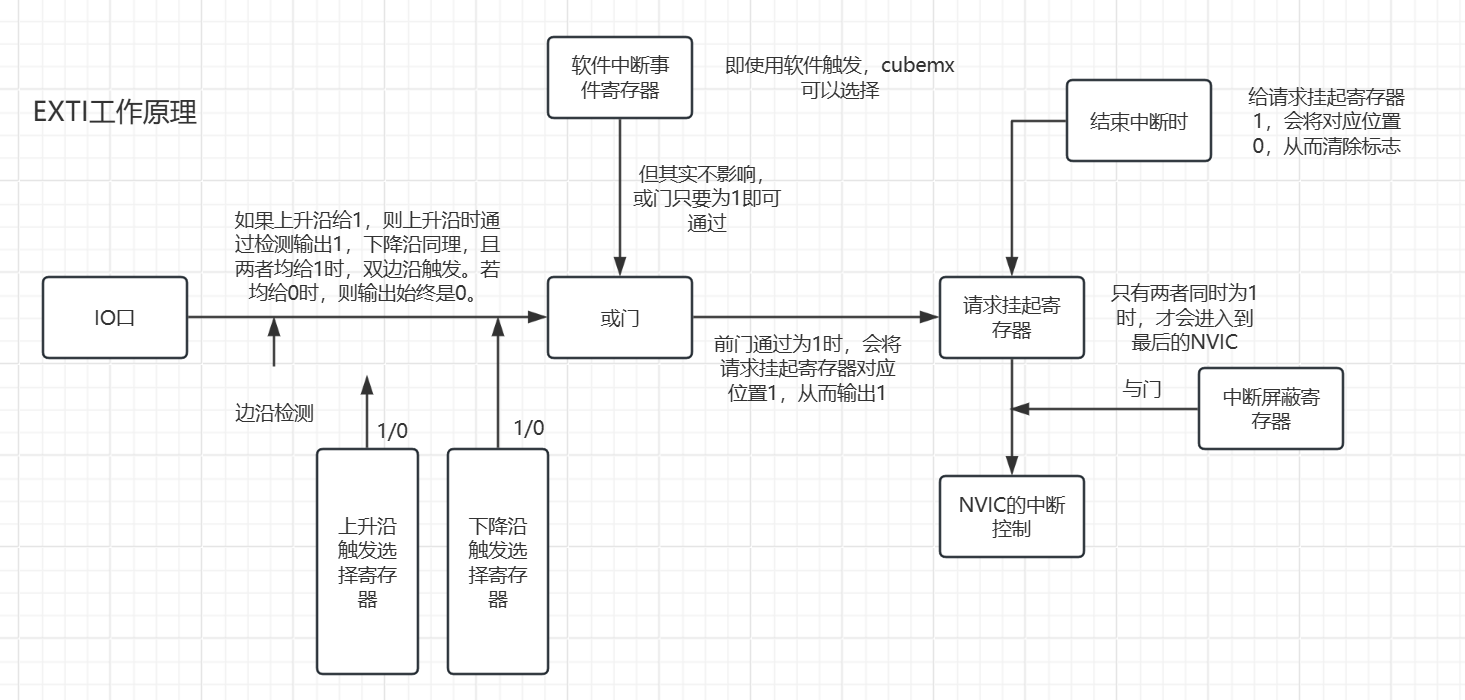

3.3 EXTI的工作原理

3.4 EXTI中断处理流程

1. GPIO引脚产生边沿信号
2. EXTI检测到边沿，设置挂起标志位
3. EXTI向NVIC发送中断请求
4. NVIC根据优先级决定是否响应
5. CPU跳转到对应的中断服务程序
6. 执行中断回调函数，在ISR中清除EXTI挂起标志

四、中断嵌套与优先级管理

合理设置中断优先级对于系统稳定性至关重要。

4.1 优先级设置原则

• 实时性要求高的中断设置高优先级：如电机控制、通信接收等。
• 系统关键中断设置高优先级：如看门狗、电源管理等。
• 避免优先级反转：高优先级任务不应长时间等待低优先级任务释放资源。
• 合理使用中断屏蔽：在关键代码段可以暂时屏蔽中断。

4.2 中断嵌套示例

// 设置EXTI0为高优先级（抢占优先级0）
NVIC_SetPriority(EXTI0_IRQn, 0);

// 设置USART1为低优先级（抢占优先级1）
NVIC_SetPriority(USART1_IRQn, 1);

// 当USART1中断正在执行时，EXTI0中断可以打断它
// 处理完EXTI0后，返回继续执行USART1中断

五、常见问题与调试技巧

5.1 常见问题

• 中断不触发：检查GPIO模式、EXTI配置、NVIC使能、中断标志清除。
• 重复进入中断：忘记清除中断标志位。
• 中断优先级无效：优先级分组设置错误。

5.2 调试技巧

• 通过GPIO翻转测量中断响应时间
• 使用调试器查看NVIC和EXTI寄存器状态

六、总结

STM32的中断系统通过NVIC和EXTI的协同工作，为嵌入式系统提供了高效的事件响应机制。在实际项目中，需要根据具体需求合理设计中断优先级，并注意中断相关的调试。
