（1）硬件端
1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLDE：用于显示当前当前ph值、当前tds值，最上方显示游泳池水质检测；
3. LED：用于设备报警和状态提示；
4. 温度检测：用于检测水池的温度数据
5. Wife模块：用于设备联网，实现远程APP查看；
6. 水位检测：使用湿度传感器，实时回传测定的水位线；
7. 按键模块：一键换水使用，可以单控制舵机和水泵
8. ph传感器：检测水的ph数据
9. tds传感啊：检测水质的tds数据
10. 舵机：则打开舵机模拟排水可以一键开启关闭
11. 水泵：用于进水功能，可以一键开启关闭
长按任意按键可以进入换水模式
短按按键1可以启和关闭水泵
短按按键2可以开启和关闭放水

（2）APP端
1. 使用MQTT协议与设备进行信息交互；
2. 可采集到底层设备数据并且展示到界面UI中；
3. 可以设置水位数据限制，可以设置ph、tds最高限值，报警提示；
4. 当数据不正常时，app显示弹窗提示

（3）云平台
主要使用到平台的MQTT协议进行数据通信

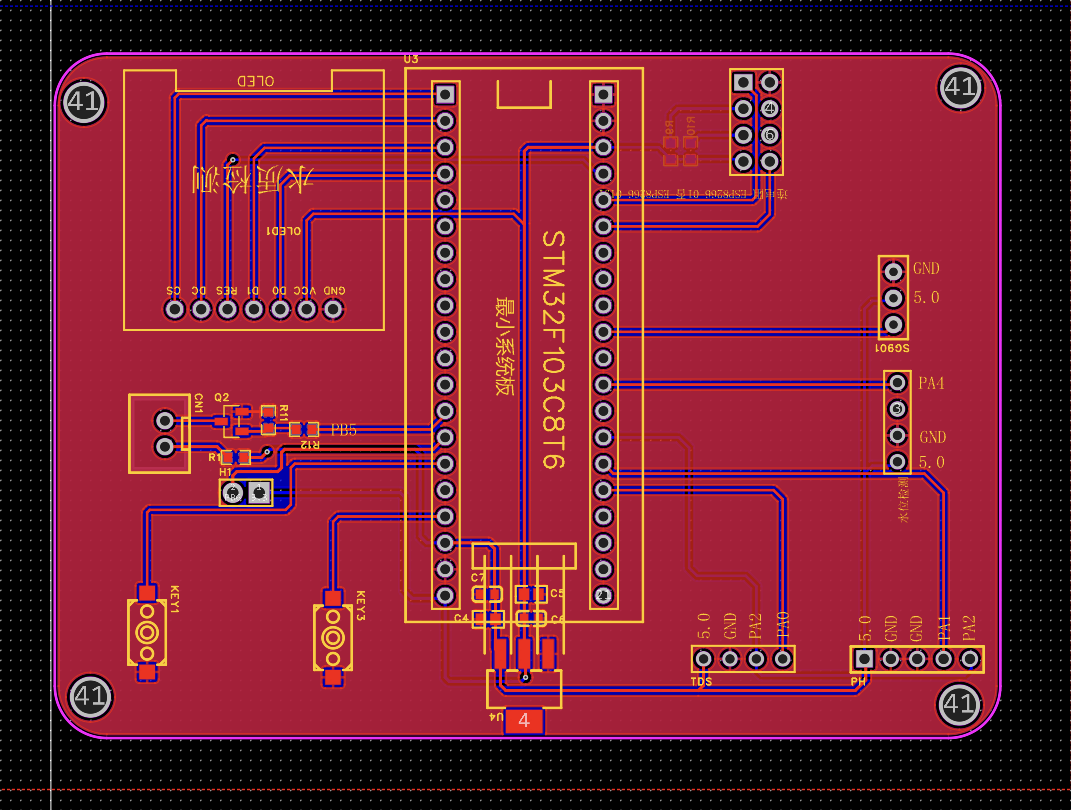

照片名称：1pcb效果图

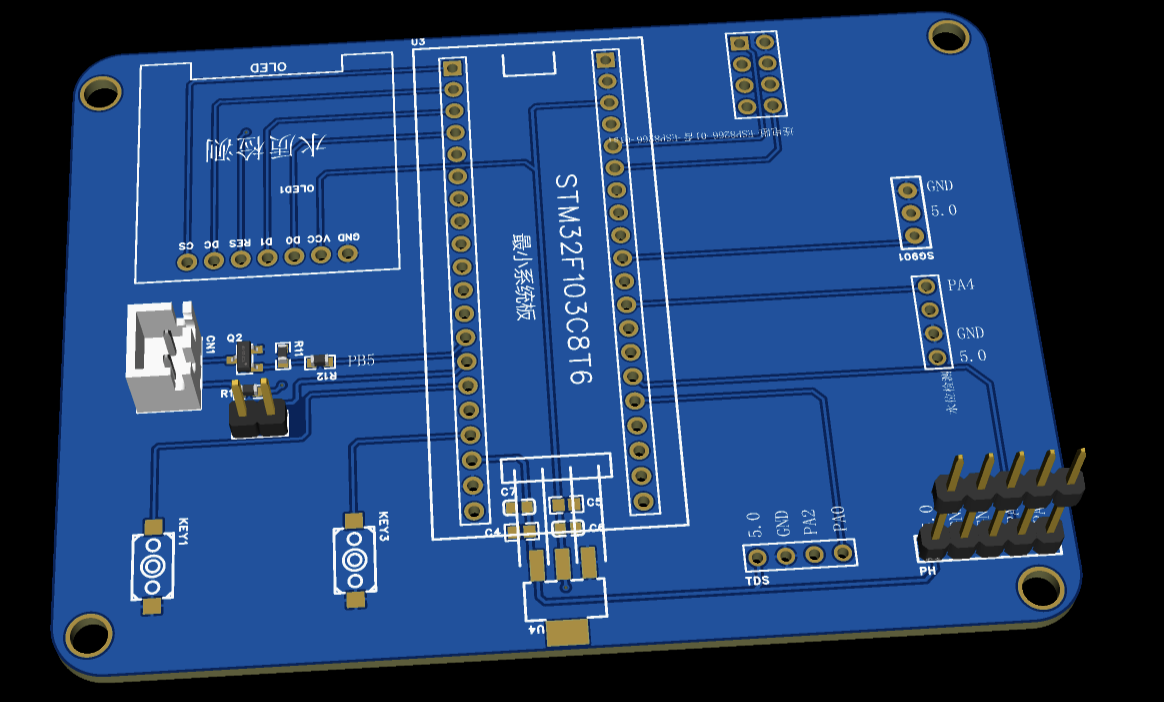

照片名称：2pcb三维效果

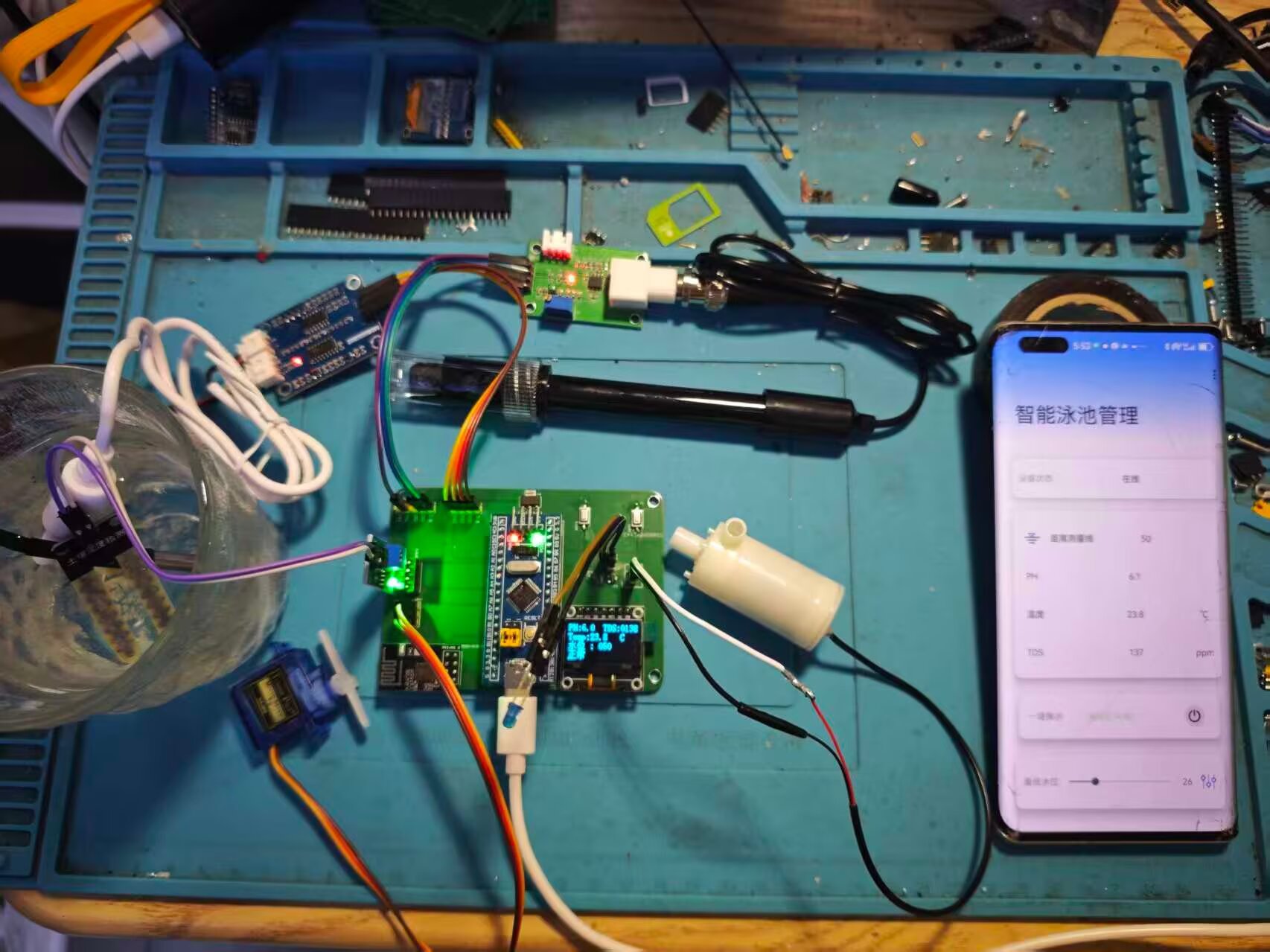

照片名称：3实物运行效果

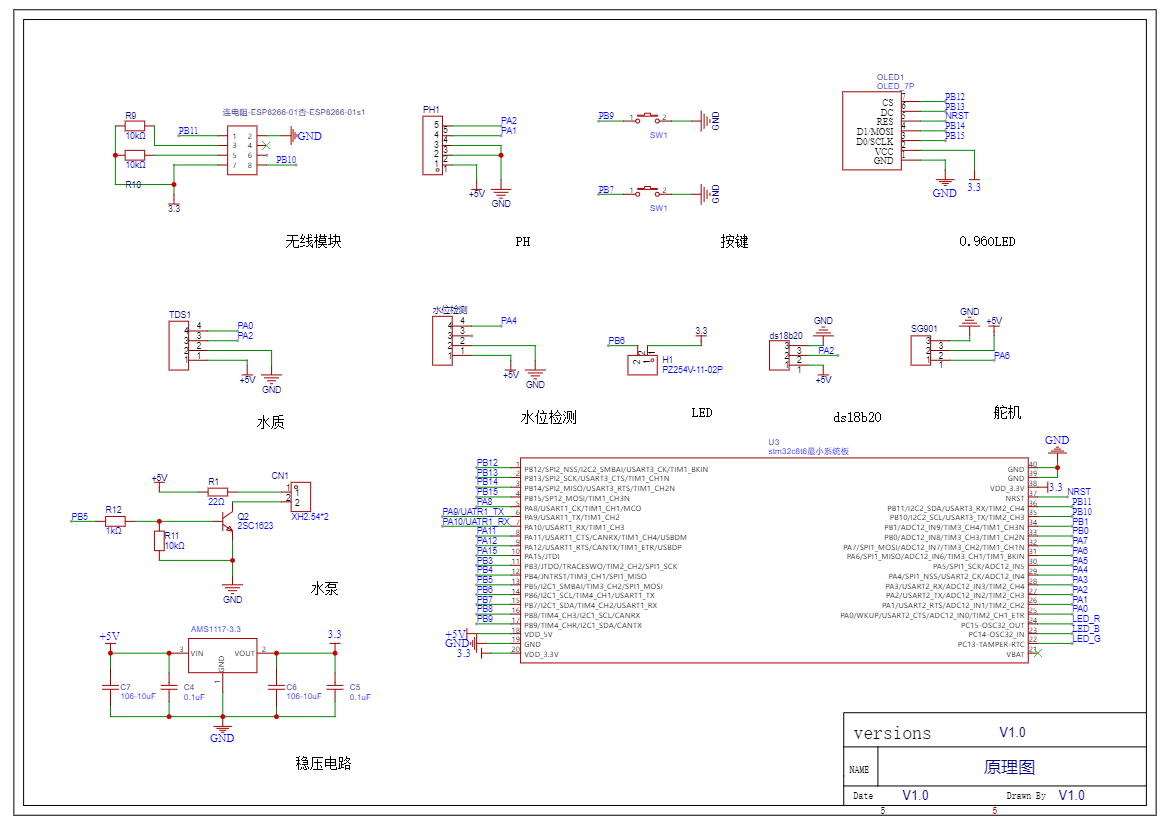

照片名称：4电路原理图

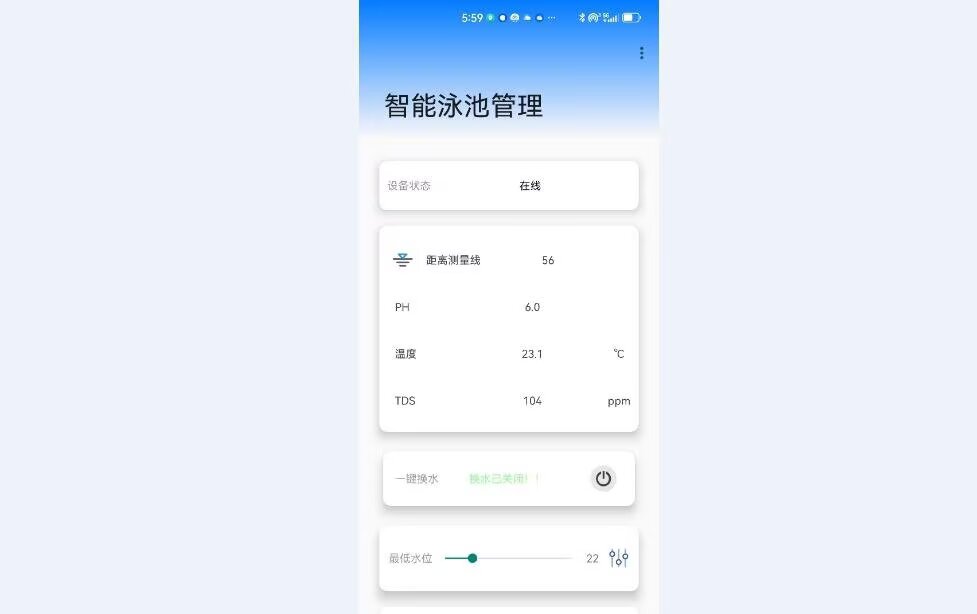

照片名称：5app运行截图

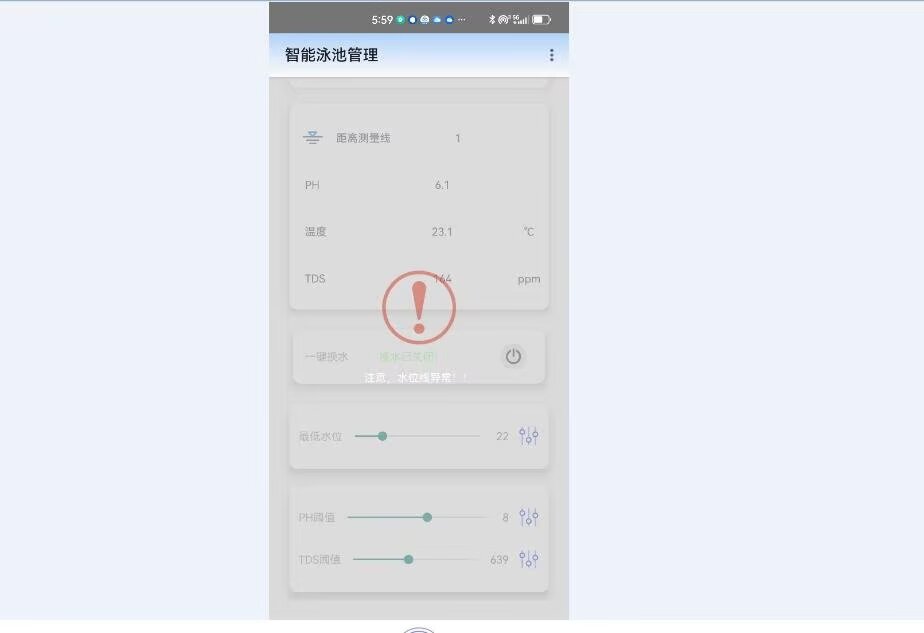

照片名称：6app运行记得涂

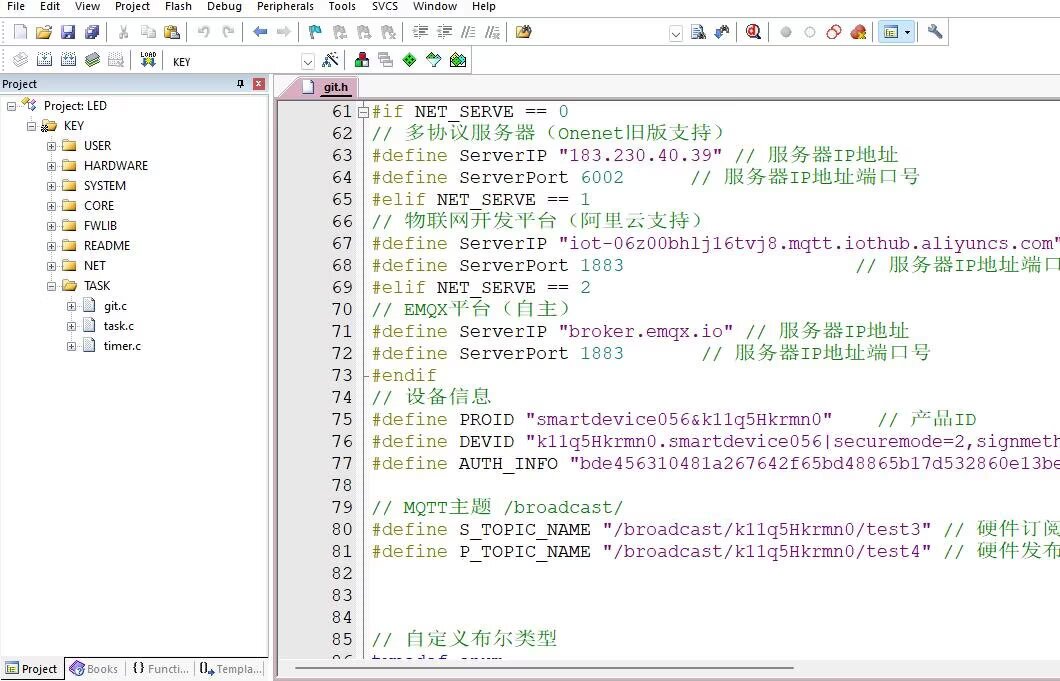

照片名称：7keil源码工程样例

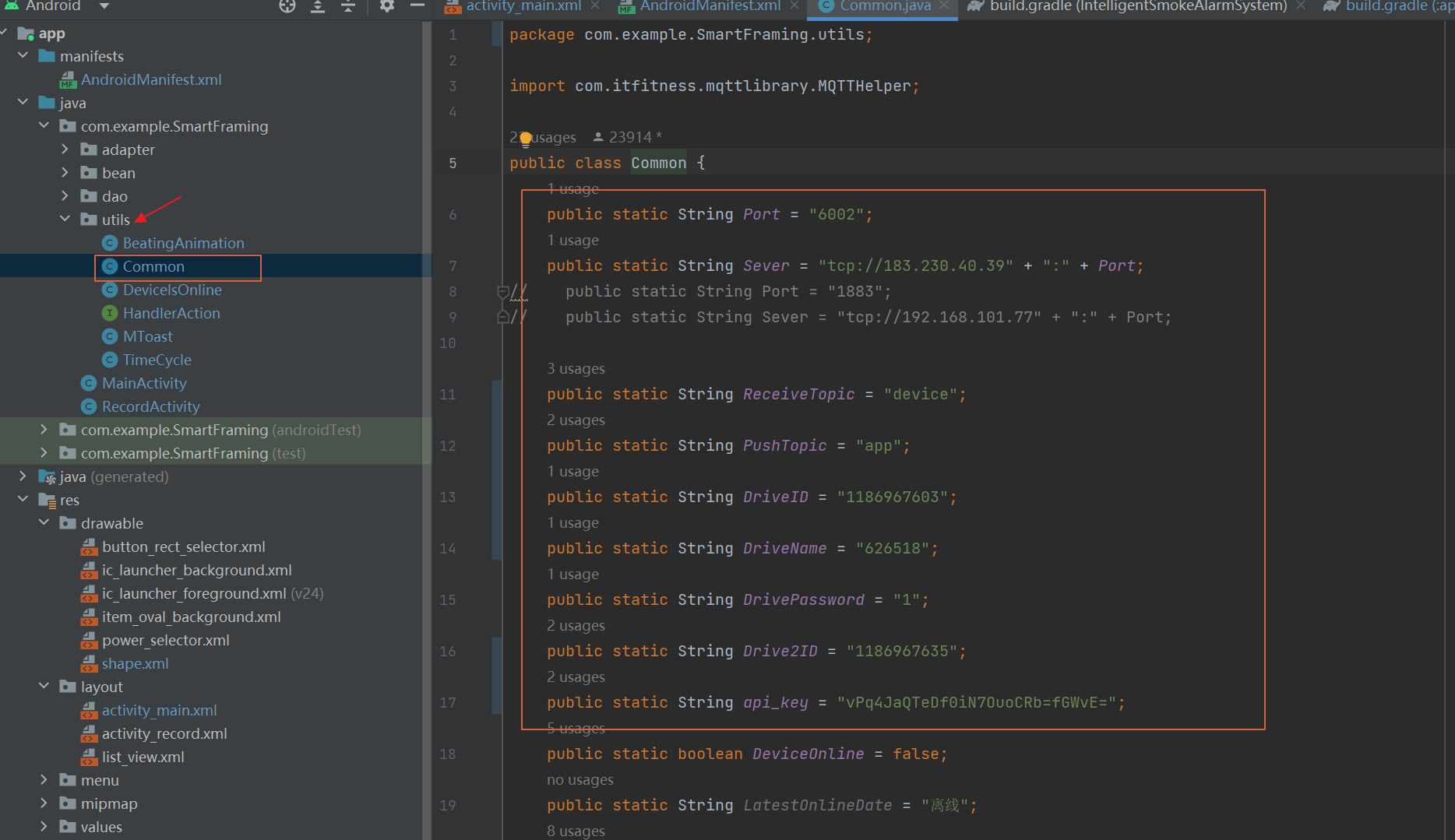

照片名称：8安卓工程样例
