很多做蓝牙音频开发的工程师都会有这样的困惑：为什么车机发一个播放指令，手机有时能响应有时没反应？为什么解析出来的指令帧总是对不上协议描述？为什么不同品牌设备交互时会出现指令不兼容？

这些问题的根源，几乎都出在AV/C指令帧这一层。

AV/C是AVRCP真正的指令承载层，相当于蓝牙音频控制的底层语言。我们平时用到的播放、暂停、上一曲、下一曲、音量调节、获取歌曲信息等所有操作，最终都会被封装成标准的AV/C指令帧在蓝牙链路上传输。可以说，不懂AV/C帧结构，就不可能真正吃透AVRCP。

---

目录

一、AV/C在AVRCP体系中的位置

二、AV/C指令帧完整结构

2.1 指令帧总结构（单字节分段讲解）

2.2 逐字段深度精讲

三、AV/C响应帧结构

3.1 响应帧字节0：Response 字段

3.2 图示：AV/C Response Frame

四、AV/C核心交互规则（决定设备是否能正常通信）

五、AV/C与AVRCP的关系：Vendor Dependent 扩展

六、实战代码示例：构造播放暂停指令帧

七、开发高频踩坑总结

八、测验

---

AV/C全称是Audio/Video Digital Interface Command Set，最早由1394TA定义，原本用于高速音视频设备互联，后来被蓝牙SIG引入，成为AVRCP的指令层标准。它定义了一套统一的指令帧格式、交互规则、状态机与响应机制，让不同厂商的控制器与目标设备可以无缝对话。

本文彻底吃透AV/C指令帧与响应帧的完整结构、字段含义、交互规则，结合代码示例与实战场景，把这个蓝牙音频开发里最基础也最重要的知识点讲透。

---

一、AV/C在AVRCP体系中的位置

在正式讲解帧结构之前，我们先理清AV/C在整个蓝牙音频协议栈里的位置，建立全局认知。

AVRCP整体分为三层：

1. 应用层：对外提供播放控制、音量、元数据获取、媒体浏览等功能

2. 指令层：即AV/C，负责把应用操作转换成标准指令帧

3. 传输层：即AVCTP，负责把AV/C帧通过蓝牙L2CAP通道可靠传输

简单比喻：

• AVRCP应用层是用户说的话（播放、暂停）

• AV/C是统一的文字编码

• AVCTP是快递通道

所有控制指令必须先编码成AV/C帧，才能在蓝牙上传输。没有AV/C，不同厂商的设备就像说不同语言的人，无法互相理解。

二、AV/C指令帧完整结构

AV/C的交互由两种帧构成：

• Command Frame：控制器CT发送给目标TG

• Response Frame：目标TG回复给控制器CT

两者结构高度相似，只有少数字段不同。

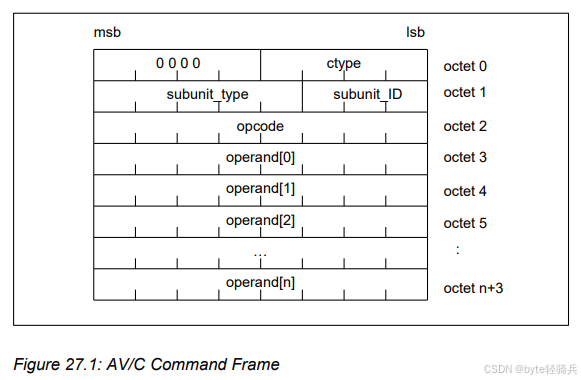

2.1 指令帧总结构（单字节分段讲解）

一个标准的AV/C帧固定以8字节为基础长度，扩展指令可携带后续数据。

字节	位段分布（7~0）	字段名称	核心作用
0	CType(4bit) + Reserved(4bit)	CType	指令类型/操作类型
1	Subunit_Type(5bit) + Subunit_ID(3bit)	子单元信息	指明操作哪个功能模块
2	Opcode(8bit)	操作码	具体指令动作
3~7	Operand[0~4]	操作数	指令参数

2.2 逐字段深度精讲

1）字节0：CType 指令类型

CType占高4位，低4位保留为0。它决定这一帧是做什么操作。

协议原文：

CType defines the action of the command frame.

常见取值：

• 0x0：CONTROL 执行控制（播放、暂停、设置）

• 0x1：STATUS 查询状态（获取信息）

• 0x3：NOTIFY 注册通知（监听变化）

在响应帧里，CType字段变成Response字段，含义完全不同：

• 0x8：ACCEPTED 已接受

• 0x9：STABLE 状态稳定返回

• 0xA：REJECTED 拒绝执行

• 0xC：INTERIM 临时回复

• 0xD：CHANGED 状态变更推送

这是开发中最容易混淆的地方：同一位置，指令帧是CType，响应帧是Response。

2）字节1：Subunit_Type & Subunit_ID

这一字段把设备内部拆分成多个子功能单元，类似电脑里的不同硬件设备。

• Subunit_Type（高5位）：子单元类型

• Subunit_ID（低3位）：子单元编号，多实例时区分

AVRCP里99%的指令都走Panel子单元。

• Panel子单元类型值：0x09

• Subunit_ID固定为0x00

所以在AVRCP里，字节1几乎总是0x90。

其他常见类型（了解即可）：

• 0x01：Monitor 显示器

• 0x02：Audio 音频

• 0x03：Tape 磁带

• 0x04：Disc 光盘

• 0x05：Tuner 调谐器

3）字节2：Opcode 操作码

Opcode是指令的动作编号，决定具体要做什么。

AVRCP高频Opcode：

• 0x30：UNIT INFO 获取设备信息

• 0x31：SUBUNIT INFO 获取子单元信息

• 0x7C：PASS THROUGH 穿透指令（播放/暂停/上下曲）

• 0x00：VENDOR DEPENDENT 厂商自定义（AVRCP扩展指令全用这个）

4）字节3~7：Operand 操作数

跟随Opcode携带参数，比如按键状态、音量值、厂商ID、PDU数据等。

三、AV/C响应帧结构

响应帧结构和指令帧几乎一致，只有字节0的含义变了。

3.1 响应帧字节0：Response 字段

值	含义	典型场景
0x8	NOT IMPLEMENTED	不支持该指令
0x9	ACCEPTED	已接受执行
0xA	REJECTED	拒绝执行
0xC	STABLE	查询完成返回
0xD	INTERIM	临时回复
0xE	CHANGED	状态变化通知

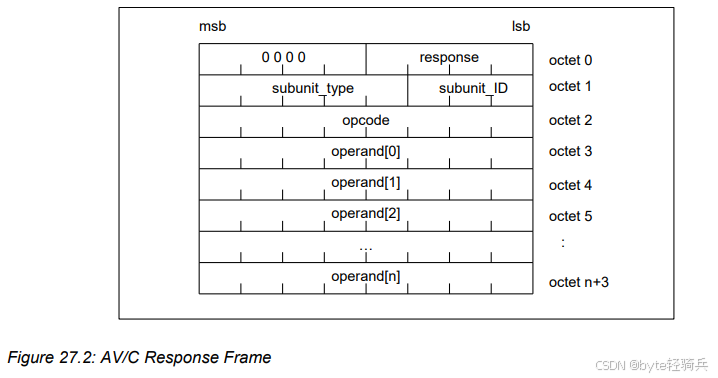

3.2 图示：AV/C Response Frame

四、AV/C核心交互规则（决定设备是否能正常通信）

只懂帧结构不够，必须遵守AV/C事务规则，否则指令会丢失、乱序、无响应。

规则1：一对一事务模型

一个Command Frame必须对应一个Response Frame，不能一对多、多对一。

规则2：事务标签匹配

AVCTP会给每个AV/C帧分配Transaction Label，响应必须带回相同Label。

规则3：NOTIFY 特殊机制

NOTIFY类型指令会触发两步回复：

1. 先回复 INTERIM（当前状态）

2. 状态变化时再回复 CHANGED

这是歌曲切换、音量变化、播放状态同步的基础。

规则4：控制时序约束

目标设备TG必须在规定时间内回复：

• CONTROL 类：200ms 内回复

• STATUS / NOTIFY 类：1000ms 内回复

超时未回复，控制器会判定指令丢失。

五、AV/C与AVRCP的关系：Vendor Dependent 扩展

AV/C本身只定义基础指令，AVRCP的高级功能（元数据、音量、浏览）都是通过Vendor Dependent扩展实现的。

机制：

• Opcode固定填 0x00

• Operand[0~2] 填蓝牙SIG分配的厂商ID 00 19 58

• 后面跟着AVRCP自定义的PDU数据

这就是AVRCP能在AV/C基础上实现复杂功能的秘密。

六、实战代码示例：构造播放暂停指令帧

下面给出一段可直接使用的C语言示例，构造一个PASS THROUGH播放指令帧。

// AV/C PASS THROUGH 播放指令帧
uint8_t avc_play_cmd[] = {
    0x00,   // Byte0: CType = CONTROL(0x0<<4)
    0x90,   // Byte1: Panel Subunit(0x9<<4) | ID 0
    0x7C,   // Byte2: Opcode = PASS THROUGH
    0x44,   // Byte3: Operation ID = PLAY
    0x00,   // Byte4: State = Press
    0x00,   // Byte5: 保留
    0x00,   // Byte6: 保留
    0x00    // Byte7: 保留
};

// 释放按钮帧（必须发送，否则设备会一直认为按住）
uint8_t avc_play_release_cmd[] = {
    0x00,
    0x90,
    0x7C,
    0x44,
    0x80,   // State = Release
    0x00,
    0x00,
    0x00
};

---

七、开发高频踩坑总结

1. 混淆CType与Response：指令帧用CONTROL，响应帧用ACCEPTED/STABLE

2. 少发Release帧：按键必须发送Press+Release，否则设备状态卡死

3. Subunit填错：AVRCP必须用0x90，填其他类型会直接不响应

4. Vendor ID错误：扩展指令必须带00 19 58，否则被当作其他厂商指令丢弃

5. 超时不处理：NOTIFY指令超时要重注册，否则收不到更新

八、测验

题目：请说明AV/C指令帧中CType与Response字段的区别，并列出三种常见Response值及其含义（车载蓝牙开发-吉利2024）

答案

CType出现在指令帧，用于表示操作类型如CONTROL STATUS NOTIFY。Response出现在响应帧，用于表示指令处理结果。常见值包括ACCEPTED表示指令已接受执行，REJECTED表示指令被拒绝，STABLE表示查询状态完成返回。

题目：为什么AVRCP的高级指令要用Vendor Dependent方式封装？其固定Opcode与厂商ID分别是什么

答案

因为AV/C标准指令无法满足元数据获取音量控制媒体浏览等扩展需求，因此用厂商自定义方式扩展。固定Opcode为0x00，厂商ID为蓝牙SIG分配的00 19 58。

题目：AV/C交互中，NOTIFY类型指令的响应流程是什么？和普通CONTROL指令有何不同（TWS耳机开发-三星2023）

答案

NOTIFY指令会先回复INTERIM临时响应携带当前状态，当监听的状态发生变化时再回复CHANGED响应。普通CONTROL指令只回复一次ACCEPTED或REJECTED，不会持续监听状态变化。

---
