一、 我一开始的疑问

最近在学习 STM32G030C8T6 的极简裸机工程，工程里主要有 Startup.s、main.c、stm32g030xx.h 等文件。看着 Startup.s 这个文件，我脑子里冒出了一堆问题：

1. .s 后缀是不是决定了它就是启动文件？
2. 文件里定义的 __Vectors、RESET 这些名字，是不是 MCU 硬件认识的“魔法”名字？
3. 向量表第一项 __initial_sp 是不是把“栈”放进了 Flash？
4. 中断函数名 USART1_IRQHandler 是怎么和硬件对应起来的？

带着这些疑问，我翻手册、看链接脚本、调试反汇编，终于把这条启动链路给理清了。下面就是我的学习笔记，希望能帮到和我有同样困惑的初学者。

二、 .s 文件不等于启动文件

我一开始以为：文件后缀是 .s（汇编文件），并且名字叫 Startup.s，所以它就是启动文件。

后来发现：.s 后缀只说明它是汇编源文件，需要交给汇编器处理。一个 .s 文件之所以能作为启动文件，不是因为它的名字或后缀，而是因为它提供了 MCU 上电后执行的第一段代码所必需的关键内容：

1. 初始栈顶地址 (__initial_sp)
2. 中断向量表 (__Vectors)
3. 复位处理函数 (Reset_Handler)

并且，最关键的一步是：链接器要把这些内容最终放到 MCU 复位后会去读取的 Flash 起始地址（通常是 0x08000000）。

所以，更准确的理解是：Startup.s 是一个包含了启动代码的汇编源文件。它的“启动”属性是由其内容和最终的链接位置共同决定的。

三、 AREA RESET, DATA, READONLY 是给链接器看的

启动文件里通常有这样一段代码：

; Startup.s 片段
                AREA    RESET, DATA, READONLY
                EXPORT  __Vectors
                EXPORT  __Vectors_End
                EXPORT  __Vectors_Size

__Vectors       DCD     __initial_sp               ; 栈顶地址
                DCD     Reset_Handler              ; 复位向量
                DCD     NMI_Handler
                DCD     HardFault_Handler
                ; ... 更多中断向量

我一开始以为：RESET 是 MCU 硬件认识的某个特殊字段，一看到它就知道这是启动代码。

后来发现：AREA RESET, DATA, READONLY 这句汇编指令是给链接器看的，而不是给 MCU 看的。它的作用是定义了一个名为 RESET 的只读数据段。

那么，RESET 这个名字有什么特殊之处呢？这取决于链接器的默认规则。

以 Keil (ARM Compiler) 为例，它的默认链接规则是：优先将名为 RESET 的段放置到 IROM1 区域的起始地址。而在 Keil 的 Target 配置里，IROM1 的起始地址通常被设置为 0x08000000（STM32 内部 Flash 的起始地址）。

这条链路的逻辑是：

1. Startup.s 定义了一个名为 RESET 的段。
2. 链接器按照默认规则，把这个 RESET 段放到了 0x08000000。
3. 标签 __Vectors 位于 RESET 段的开头，所以 __Vectors 的最终地址也就是 0x08000000。

结论：RESET 这个名字对 Keil/链接器有意义（决定了存放位置），但对 MCU 硬件没有意义。如果你把 AREA RESET, ... 改成 AREA RESETT, ...，链接器就不再认为它是那个特殊的启动段，可能不会把它放到 0x08000000，程序自然就无法启动了。

四、 __Vectors 不是 MCU 硬件认识的名字

我一开始以为：__Vectors 这个标签名是某种硬件约定，MCU 会去寻找这个名字。

后来发现：__Vectors 只是一个普通的汇编标签，用来标记向量表开始的位置。MCU 硬件根本不认识 __Vectors 这个名字。

MCU 硬件只认死理，遵循 Cortex-M 内核规定的固定启动规则：

上电复位后，从启动地址读取第一个 32 位数，装入 SP 寄存器（作为初始栈顶）；再读取第二个 32 位数，装入 PC 寄存器（作为程序入口，即复位向量）。

对于从内部 Flash 启动的 STM32，这个启动地址就是 0x08000000。

所以，只要确保 0x08000000 开始存放的数据，其格式符合 Cortex-M 向量表的规定（第一个字是 SP，第二个字是复位入口地址），MCU 就会把它当作向量表来使用。

因此：__Vectors 能成为向量表，不是因为它的名字特殊，而是因为它（所标记的数据）最终被链接器放到了 0x08000000 这个关键地址，并且里面的数据顺序符合硬件规则。

五、 向量表第 0 项和第 1 项

理解了硬件规则，再看向量表开头就非常清晰了：

__Vectors       DCD     __initial_sp               ; 第 0 项：初始栈顶地址值
                DCD     Reset_Handler              ; 第 1 项：复位处理函数地址

DCD 指令可以理解为“在当前位置分配一个 32 位（4字节）的字，并初始化为后面的值”。

所以，这段汇编的意思是：

• 在 __Vectors 标签处（即 0x08000000），存放 __initial_sp 这个符号对应的值（一个32位地址）。
• 紧接着的下一个地址（0x08000004），存放 Reset_Handler 这个符号对应的值（另一个32位地址，即函数入口）。

MCU 上电后的动作：

1. 从 0x08000000 取出第一个 32 位数，装入 SP 寄存器（设置好栈顶）。
2. 从 0x08000004 取出第二个 32 位数，装入 PC 寄存器（程序计数器）。
3. CPU 开始从 PC 指向的地址执行，也就是跳转到 Reset_Handler 函数。

这里第一个 32 位数，更准确的叫法是 “初始栈顶地址 (Initial SP)”，而不是“栈尾”。

六、 栈在 RAM，向量表在 Flash

这里有一个容易混淆的点：向量表在 Flash 里，但栈是在 RAM 里的。它们是怎么联系起来的？

启动文件里通常还有另一段定义栈的代码：

Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp

这段代码定义了一个名为 STACK 的段，属性是 NOINIT, READWRITE，这意味着它最终会被链接到 RAM 区域。SPACE 指令在 STACK 段内分配了 Stack_Size（例如 1KB）的未初始化空间。标签 __initial_sp 紧跟在 Stack_Mem 空间之后，因此它指向了这段 RAM 空间的末尾地址（高地址端）。因为 Cortex-M 的栈是满递减的（向低地址增长），所以初始 SP 必须指向栈空间的最高地址。

关键：__initial_sp 是一个地址值，它代表 RAM 中栈顶的地址（例如 0x20000600）。向量表第一项 DCD __initial_sp，并不是把“栈”这个实体放进 Flash，而是把 “RAM 中栈顶的地址值” 这个数字写进了 Flash 的向量表。

例如，最终在 0x08000000 这个 Flash 地址存放的值可能是 0x20000600。MCU 上电后，只是把这个值 0x20000600 读出来，赋值给 SP 寄存器。真正的栈空间（1KB 的 Stack_Mem）仍然在 RAM 里。

七、 中断函数和硬件是怎么对应起来的

向量表里除了前两项，后面还有很多项，对应着各种中断。

                DCD     NMI_Handler
                DCD     HardFault_Handler
                ; ...
                DCD     USART1_IRQHandler
                ; ...

我一开始以为：硬件中断发生时，MCU 会去“查找”名为 USART1_IRQHandler 的函数。

后来发现：硬件根本不认识函数名！中断响应的流程是这样的：

1. 固定映射：Cortex-M 内核规定了向量表前 16 项是系统异常（如复位、NMI、硬错误等）。从第 16 项开始，是外部中断（IRQ0, IRQ1, …）。芯片厂商（如 ST）会为每个外设（如 USART1）分配一个固定的 IRQ 编号（例如 USART1 是 IRQ27）。
2. 查表跳转：当 USART1 中断发生时，硬件逻辑会根据 IRQ 编号（27）计算出它在向量表中的位置：向量表基地址 + (16 + 27) * 4。
3. 读取地址：硬件去这个地址读取一个 32 位的数值，这个值就是中断服务程序的入口地址。
4. 跳转执行：CPU 跳转到这个地址开始执行。

DCD USART1_IRQHandler 这条指令的作用是：让汇编器/链接器把 USART1_IRQHandler 这个符号解析成它对应的函数地址，然后把这个地址值填到向量表对应的位置（比如第 43 项）。

所以：硬件只认向量表中的位置和该位置存放的地址值。函数名 (USART1_IRQHandler) 只是给程序员和链接器看的符号。

八、 默认中断函数为什么经常是死循环

在启动文件里，经常能看到这样的默认中断函数：

HardFault_Handler    PROC
                     EXPORT  HardFault_Handler          [WEAK]
                     B       .
                     ENDP

USART1_IRQHandler    PROC
                     EXPORT  USART1_IRQHandler          [WEAK]
                     B       .
                     ENDP

B . 是一条汇编指令，意思是“跳转到当前位置”，也就是一个死循环。

为什么这么设计？这是一种安全的兜底逻辑。
[WEAK] 表示这是一个弱定义。如果用户在工程的其他地方（比如在 main.c 或 stm32g0xx_it.c 里）用 C 语言重新定义了同名的函数：

void USART1_IRQHandler(void) {
    // 用户自己的串口中断处理代码
    if(USART1->ISR & USART_ISR_RXNE) {
        // 读取数据...
    }
}

那么，链接器会优先使用用户写的这个强定义，而忽略启动文件里的弱定义。这样，向量表里填的就是用户函数的地址。

如果用户没有写自己的中断处理函数，那么向量表里填的就是启动文件里那个弱符号的地址（B .）。一旦这个中断发生，CPU 就会跳转到那个死循环里。这比让程序跑飞到未知地址要安全，也方便在调试时（程序卡住）发现问题。

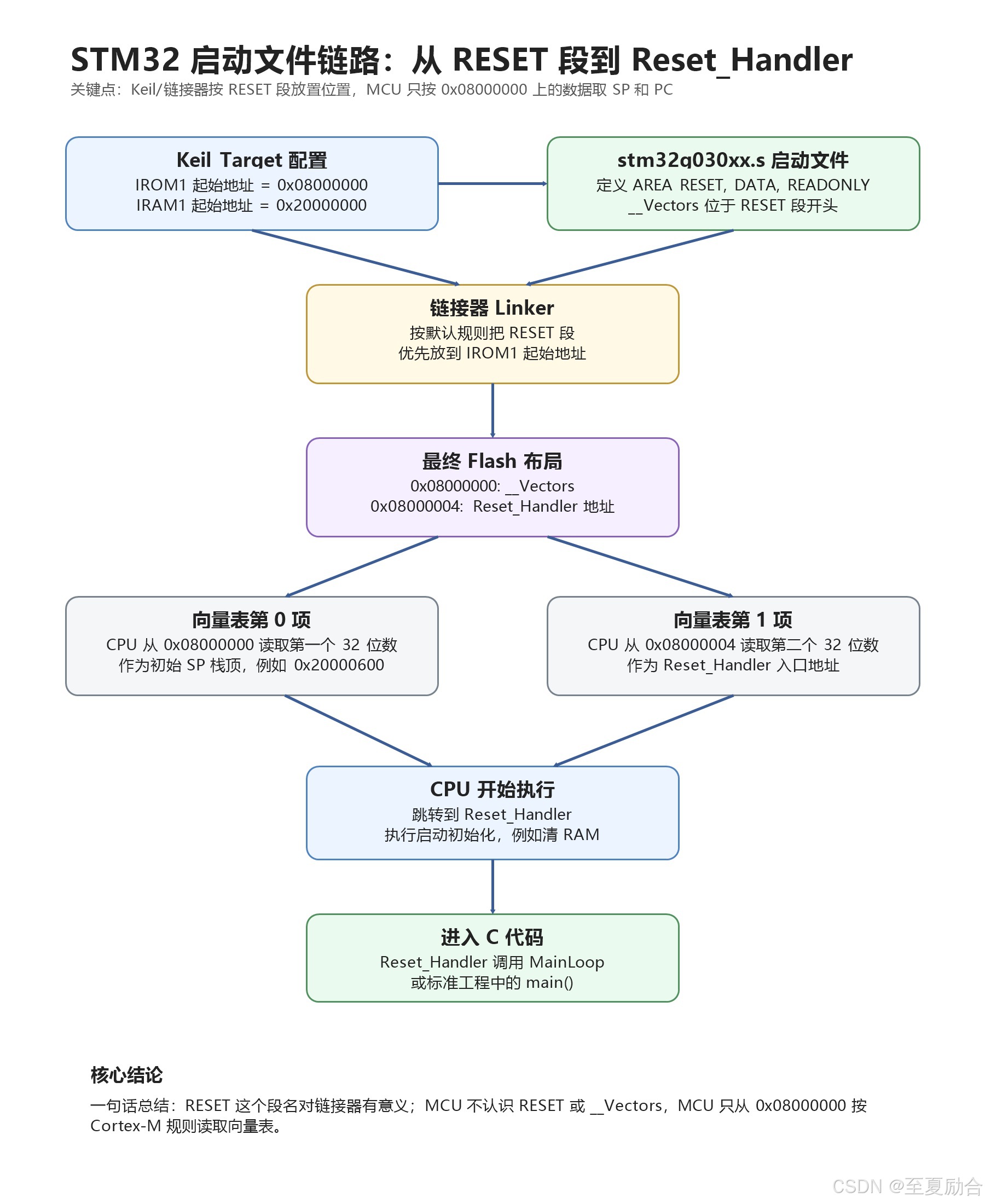

九、 最终启动链路总结

让我们把上面所有的点串联起来，看看从点击“下载”到程序运行，到底发生了什么：

1. 配置决定位置：我们在 IDE（如 Keil）中配置了 Flash 的起始地址 (0x08000000)。
2. 汇编定义段：Startup.s 通过 AREA RESET, ... 定义了一个特殊的段。
3. 链接器摆放：链接器根据规则，将 RESET 段放到配置的 Flash 起始地址。
4. 硬件读取：MCU 上电后，机械地从 0x08000000 和 0x08000004 读取数据，设置 SP 和 PC。
5. 软件接管：CPU 跳转到 Reset_Handler，由它执行必要的初始化（如初始化 RAM），最后跳转到用户的 main 函数。

十、 最终修正后的理解

回顾我最开始的误解：

• 误解：MCU 认识 RESET 和 __Vectors 这些名字。
• 正解：
  1. 链接器认识 RESET 这个段名，并据此决定把这段代码/数据放到哪里（0x08000000）。
  2. MCU 硬件不认识 RESET，也不认识 __Vectors。它只遵循 Cortex-M 内核的硬件规则：从固定的启动地址读取向量表。
  3. __Vectors 只是程序员和链接器用来标记向量表起始位置的一个标签。

再压缩成一句话：

RESET 段名决定了链接器把它放到哪里；0x08000000 的最终位置决定了 MCU 会不会把它当作向量表；__Vectors 只是这个位置上的一个标签名。

希望这篇笔记能帮你拨开 STM32 启动过程的迷雾。理解了这个底层链路，再看启动文件、链接脚本甚至调试时的反汇编，都会清晰很多。
