项目研究背景

随着国内老龄化人口规模持续扩大，居家老年群体慢性病常态化服药需求逐年提升，同时慢性病患者、术后康复人群均存在按时按量服药的刚性需求，智能居家医疗辅助硬件成为物联网嵌入式领域重要落地方向。传统实体药盒仅具备药品收纳基础功能，无时间提醒、服药行为检测能力；市面简易定时提醒设备仅支持单一闹钟提醒，无法区分多类药品、无法识别用户是否完成取药动作，且多数产品时间模块断电后时间丢失，重新设置操作繁琐，人机交互界面简陋，仅支持少量定时任务，难以适配多频次、多品类服药人群使用需求。嵌入式单片机技术、红外传感与 OLED 显示模块成本持续降低，物联网嵌入式开发门槛不断下降，基于 STM32 或 51 单片机的小型智能硬件开发成为本科计算机专业主流实践方向。依托 DS1302 掉电走时时钟芯片、红外接近感应探头搭建硬件终端，结合按键交互、声光报警、屏幕显示功能实现多药品分类、多时段定时服药提醒与取药行为检测，能够弥补传统服药辅助设备智能化不足、功能单一的痛点，面向居家养老、慢病管理场景提供轻量化低成本解决方案，具备实际应用价值与工程实践研究意义。

摘要

本课题以居家慢病患者、老年群体服药辅助需求为研究对象，设计一套基于 STM32 或 51 单片机的智能定时服药提醒硬件系统。硬件主控采用 STM32F103C8T6 单片机，搭载 OLED 显示屏、DS1302 时钟芯片、E18-D80NK 红外感应探头与蜂鸣器外设，配套设置、增减、退出四类功能按键。系统通过 OLED 实时展示系统名称、年月日时分秒时间信息，依托 DS1302 实现断电持续计时；支持四类药品分类存储、三组定时任务自定义配置，定时时间到达后触发蜂鸣器声光提醒；红外探头实时感应取药动作，完成服药行为检测。系统整体采用模块化嵌入式开发思路，硬件搭建简单、程序逻辑清晰，适配本科嵌入式开发技术栈，可有效解决传统药盒无定时提醒、无法识别服药行为、断电时间重置等问题，面向居家医疗辅助场景提供轻量化智能化解决方案，具备良好实际落地价值。

总体方案

主控单元：STM32F103C8T6 单片机
- 硬件作用：整个系统核心控制器，处理按键输入、时钟读取、红外信号采集、屏幕驱动、蜂鸣器控制全部逻辑；
- 选型理由：该型号单片机资源充足，IO 口数量可满足全部外设接线，程序开发资料丰富，是本科嵌入式课程主流学习芯片，开发难度适配本科生能力；
- 使用场景：统筹全部外设数据交互，执行定时逻辑判断、红外感应阈值检测、屏幕文字渲染；
- 架构逻辑：所有外设均通过 GPIO 引脚与主控芯片建立电气连接，由单片机统一收发控制信号。
显示单元：OLED 液晶显示屏
- 硬件作用：可视化展示系统名称、实时年月日时分秒、药品分类、定时参数；
- 选型理由：自发光无需背光，功耗低、体积小巧，驱动代码成熟，适配小型便携硬件终端；
- 使用场景：用户查看当前系统时间、已设置药品分类与定时时间；
- 架构逻辑：通过 IIC 通信协议与单片机传输显示字符、数字数据。
计时单元：DS1302 时钟芯片
- 硬件作用：独立供电实现掉电持续走时，向主控传输标准时分秒、年月日时间数据，对比预设定时参数；
- 选型理由：自带备用电池引脚，断电不丢失时间，通信时序简单，无需复杂时钟校准算法；
- 使用场景：实时计时、定时任务触发判断；
- 架构逻辑：三线串行通信与单片机交互，独立电池供电保障断电计时。
检测单元：E18-D80NK 红外接近感应探头
- 硬件作用：红外测距感应，检测用户手部取药动作，输出高低电平信号至单片机；
- 选型理由：感应距离适中，抗环境光线干扰，数字信号输出无需模数转换，简化程序开发；
- 使用场景：识别用户是否完成取药服药操作；
- 架构逻辑：探头检测到遮挡后输出低电平，单片机循环采集引脚电平判断取药行为。
提醒单元：有源蜂鸣器
- 硬件作用：定时时间到达后发出提示音，配合屏幕文字完成声光双重提醒；
- 选型理由：驱动简单，仅需单片机 IO 输出高低电平即可发声，成本低廉；
- 使用场景：定时节点提醒用户服药；
- 架构逻辑：单片机 IO 引脚控制蜂鸣器通断，循环输出脉冲实现持续报警。
交互单元：独立薄膜按键 4 个（设置、增加、减小、退出）
- 硬件作用：提供人机交互渠道，完成定时参数修改、药品分类切换、设置保存与退出操作；
- 选型理由：体积小、接线简单，独立按键程序消抖逻辑易实现；
- 使用场景：用户自定义三组定时、切换四类药品分类；
- 架构逻辑：按键一端接地，另一端接入单片机输入引脚，程序循环扫描引脚电平捕捉按键动作。
基础运行硬件环境：台式计算机 / 笔记本电脑
- 硬件配置：普通酷睿 i3 及以上处理器、8G 内存、Windows 操作系统；
- 作用：程序代码编写、编译、烧录调试，串口查看调试信息；
- 运行条件：安装单片机开发软件、串口驱动，搭配 ST-LINK 下载器完成程序烧写。
辅助硬件：ST-LINK 下载器、面包板、杜邦线、5V 直流供电模块
- 作用：程序烧录、硬件电路搭建、系统持续供电，保障整套硬件稳定运行。

核心功能

一、基础显示功能

OLED 实时时间显示功能
- 实现效果：设备上电后 OLED 屏幕持续刷新展示系统名称、当前完整年月日、时分秒时间；
- 操作逻辑：单片机每 1 秒读取 DS1302 时钟数据，将时间字符渲染至屏幕固定区域；
- 使用场景：用户随时查看标准时间，核对预设服药定时；
- 核心作用：提供可视化时间参考，直观展示设备运行状态；
- 实现目标：保证时间刷新无卡顿，文字显示清晰无乱码。

二、时钟计时基础功能

DS1302 掉电持续计时功能
- 实现效果：设备断开主电源后，依靠芯片备用电池持续走时，再次上电时间无需重新校准；
- 操作逻辑：芯片独立运行计时，上电后单片机自动读取最新时间数据；
- 使用场景：设备长期断电后重启，无需重复设置系统时间；
- 核心作用：解决普通计时设备断电时间重置痛点，提升设备易用性；
- 实现目标：断电 72 小时内时间误差控制在分钟级，重启时间读取准确。

三、核心定时药品管理功能

四类药品分类存储管理功能
- 实现效果：系统内置 4 组独立药品分类存储空间，用户可切换查看不同药品对应定时；
- 操作逻辑：按下设置按键进入配置模式，通过增减按键切换 1-4 号药品分类；
- 使用场景：区分早中晚、慢性病、保健品等多种不同服药品类；
- 核心作用：实现多药品独立定时配置，适配多种服药方案人群；
- 实现目标：四类分类数据独立存储，切换无参数错乱。
三组定时参数自定义设置功能
- 实现效果：每类药品可独立配置三组不同服药时分定时参数，参数断电不丢失；
- 操作逻辑：设置键进入定时编辑，增减键修改时、分数值，退出键保存参数并返回主界面；
- 使用场景：每日早、中、晚三次定时服药提醒配置；
- 核心作用：满足每日多频次服药需求，灵活自定义提醒节点；
- 实现目标：三组定时独立判断，时间匹配逻辑无冲突。
定时到达声光提醒功能
- 实现效果：系统实时对比 DS1302 当前时间与预设定时，时间完全匹配时蜂鸣器持续发声，屏幕同步弹出服药提醒文字；
- 操作逻辑：单片机循环遍历全部定时参数，时间匹配后拉高蜂鸣器引脚电平，屏幕刷新提醒界面；
- 使用场景：定时节点主动提醒用户按时服药；
- 核心作用：声光双重提示，避免老年用户遗漏服药；
- 实现目标：定时触发无延迟，提醒音效持续至检测到取药动作。

四、辅助红外检测功能

E18-D80NK 红外取药感应检测功能
- 实现效果：红外探头实时监测感应区域，检测到手部遮挡（取药动作）时向单片机传输检测信号；
- 操作逻辑：单片机循环采集红外探头输出电平，识别到遮挡信号后自动关闭声光提醒；
- 使用场景：识别用户已完成取药服药动作，自动终止提醒；
- 核心作用：区分用户是否完成服药，避免无意义持续报警；
- 实现目标：正常手部取药动作识别准确率 100%，无光线误触发。

五、人机交互按键辅助功能

四按键参数交互控制功能
- 实现效果：4 枚独立按键分别对应设置、数值增加、数值减小、保存退出四类操作，覆盖全部参数配置逻辑；
- 操作逻辑：空闲状态短按设置进入配置模式；编辑模式下增减键修改时分、药品分类序号；短按退出保存全部参数返回时间主界面；
- 使用场景：用户自主完成定时、药品分类全部自定义操作；
- 核心作用：提供简易无屏幕触摸的硬件交互方式，降低老年用户操作门槛；
- 实现目标：按键消抖处理完善，单次点击响应无连击、无失灵。

技术路线

编程语言：C 语言
- 选型理由：嵌入式单片机开发标准编程语言，语法简洁、执行效率高，国内本科嵌入式教学主流语言；
- 课题用途：编写单片机底层驱动（OLED、DS1302、红外探头、蜂鸣器、按键）、定时逻辑判断、人机交互主程序。
开发芯片平台：STM32 单片机（STM32F103 系列）/51 单片机
- 选型理由：两款芯片均为计算机专业嵌入式课程核心教学芯片，开发资料丰富，硬件成本低，调试难度适配本科生；
- 课题用途：作为系统主控硬件载体，搭建整套智能服药提醒硬件终端。
集成开发工具：Keil MDK（STM32）、Keil C51（51 单片机）
- 选型理由：官方配套编译开发软件，内置代码调试、编译、烧录一体化功能，高校教学通用开发环境；
- 课题用途：C 语言代码编写、语法编译、在线调试、程序固件生成。
程序烧录工具：ST-LINK 下载器配套驱动软件
- 选型理由：低成本通用调试下载工具，支持在线断点调试，快速烧录程序至单片机；
- 课题用途：将编译完成的固件程序下载至主控芯片，在线查看串口调试数据。
硬件电路设计工具：Altium Designer / Fritzing
- 选型理由：Fritzing 操作简单适合本科生绘制实训电路，Altium Designer 专业电路绘图软件，满足课程设计图纸输出需求；
- 课题用途：绘制系统硬件电路原理图、硬件接线示意图，撰写硬件搭建文档。
串口调试辅助工具：串口助手（SSCOM）
- 选型理由：轻量化免费调试软件，实时接收单片机串口输出打印信息；
- 课题用途：开发阶段查看时间读取、红外检测、按键操作调试日志，快速定位程序逻辑 bug。
测试辅助工具：万用表、直流稳压电源
- 选型理由：电子实训基础工具，操作简单；
- 课题用途：硬件电路接线检测、供电电压调试，排查短路、虚接硬件故障。
文档撰写工具：Microsoft Word、Visio
- 选型理由：办公通用软件，高校毕业设计文档标准工具；
- 课题用途：毕业设计论文排版、系统架构流程图、功能框图绘制。
辅助仿真工具：Proteus 仿真软件
- 选型理由：支持 STM32、51 单片机及各类传感器虚拟仿真，无需实物即可验证基础程序逻辑；
- 课题用途：开发前期虚拟仿真验证驱动代码、定时逻辑，降低硬件调试损耗。

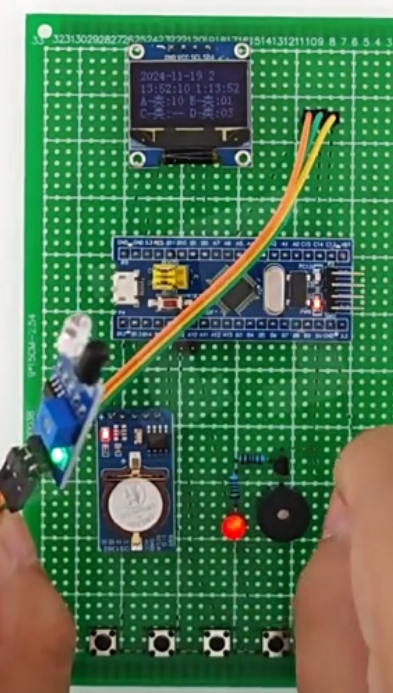

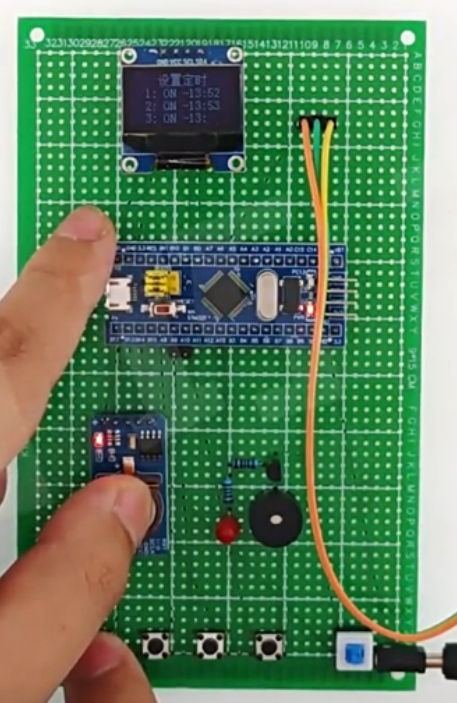

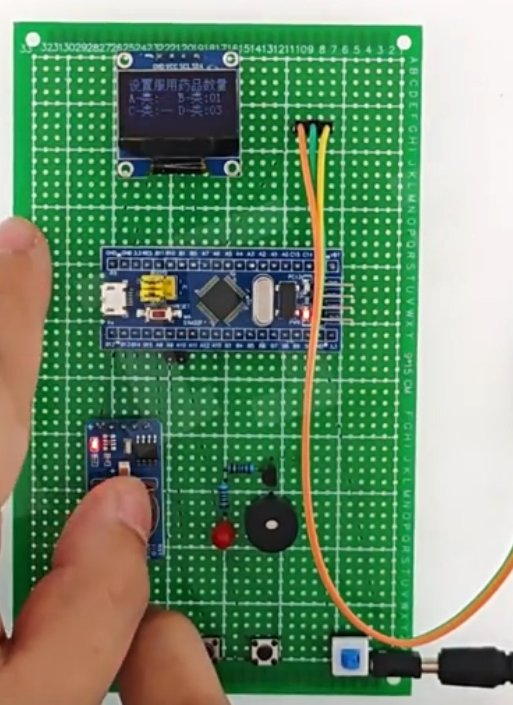

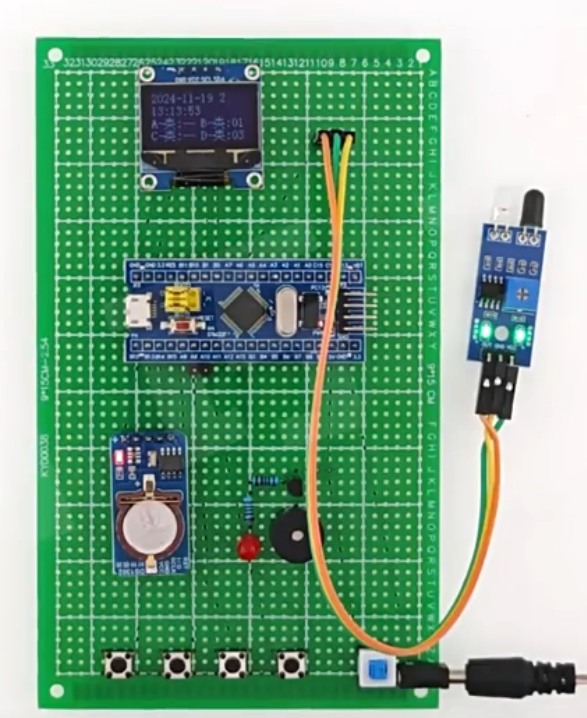

项目演示

在这里插入图片描述
