20 个相关毕业设计备选题目

基于 STM32/51 单片机的智能感应溢满垃圾桶控制系统设计
基于单片机的红外超声波双传感智能垃圾桶装置开发
基于 STM32/51 单片机的自动开盖声光预警垃圾桶智能设计
基于单片机的手动自动双模式智能垃圾桶检测系统实现
基于 STM32/51 单片机舵机驱动式智能垃圾满溢监测装置
基于单片机红外感应的延时闭合智能垃圾桶控制系统
基于 STM32/51 单片机双按键切换智能垃圾桶硬件系统设计
基于单片机 HC-SR04 超声波垃圾容量检测装置开发
基于 STM32/51 单片机声光报警智能环卫垃圾桶设计与实现
基于单片机多传感器融合家用智能垃圾桶控制系统研发
基于 STM32/51 单片机模式可切换智能垃圾桶硬件方案设计
基于单片机舵机控制自动开盖垃圾桶满溢预警系统
基于 STM32/51 单片机红外触发式智能垃圾桶硬件开发
基于单片机双传感检测家用智能环卫设备控制系统设计
基于 STM32/51 单片机按键可控智能垃圾桶预警装置实现
基于单片机超声波测距垃圾满载提醒智能硬件设计
基于 STM32/51 单片机自动延时关盖智能垃圾桶系统开发
基于单片机声光提示双模式智能垃圾桶检测装置设计
基于 STM32/51 单片机多传感器协同智能垃圾桶硬件实现
基于单片机的家用自动感应满溢垃圾桶控制系统研究

项目研究背景

随着智慧城市与智能家居物联网产业快速普及，智能化环卫家居设备逐步走进大众日常生活，传统塑料垃圾桶依靠人工手动开盖、人工判断垃圾满载状态的使用模式已无法适配现代化居家、小型办公场景的使用需求。当前市面简易智能垃圾桶多存在传感方式单一、缺少垃圾满溢提醒、控制模式固定无法手动干预等缺陷，多数产品仅支持单一自动感应开盖功能，无垃圾容量检测声光报警机制，且不支持手动、自动运行模式自由切换，适配场景局限性较强。同时市面上成熟智能垃圾桶产品多采用一体化商用主控芯片，硬件改造成本高，底层控制逻辑不对外开放，难以进行二次功能拓展。当下嵌入式单片机、红外传感、超声波测距、小型舵机驱动等物联网底层硬件技术发展成熟，STM32 或 51 单片机具备低成本、易开发、外设拓展灵活的优势，适合本科嵌入式项目落地开发。针对传统垃圾桶智能化不足、功能单一、操作灵活性差的行业痛点，本课题依托 STM32 或 51 单片机为主控核心，融合红外人体感应、HC-SR04 超声波测距模块、舵机驱动、按键交互与蜂鸣器声光报警模块，搭建兼具手动 / 自动双运行模式、垃圾满溢检测、自动开盖延时闭合的一体化智能垃圾桶控制系统，有效弥补现有简易智能垃圾桶功能缺失的问题，满足家庭、小型办公空间低成本智能化环卫设备使用需求，具备较强的实际应用价值与工程实践研究意义。

摘要

本课题以家用小型智能垃圾桶为研究对象，采用 STM32 或 51 单片机作为主控单元，融合红外感应、HC-SR04 超声波测距、9g 舵机、按键、蜂鸣器等外设硬件，设计一套集成自动开盖、垃圾满溢声光报警、手动 / 自动模式切换功能的智能垃圾桶控制系统。系统通过红外人体感应触发舵机实现桶盖自动开启，人体离开后延时 8 秒自动闭合；超声波模块实时检测桶内垃圾高度，垃圾距离传感器小于 5 厘米时触发蜂鸣器声光提醒；设置两枚实体按键，分别完成工作模式切换、桶盖手动开关控制，切换模式时蜂鸣器短鸣提示。课题完成硬件电路搭建、底层控制程序编写、整机功能调试，实现双运行模式自由切换、垃圾满载预警、感应延时关盖等全部预设功能。测试结果表明该系统硬件搭建简单、运行稳定、成本低廉，适配居家、小型办公场景，为低成本嵌入式智能环卫设备开发提供可行实现方案。

总体方案

主控硬件：STM32 或 51 单片机开发板
- 硬件作用：系统核心控制单元，接收传感器、按键输入信号，输出舵机控制信号与蜂鸣器报警信号，统筹全部外设协同工作。
- 选型理由：两款单片机均具备丰富 IO 口，外设驱动资料完善，开发难度适配本科嵌入式学习要求，硬件采购成本低，代码调试便捷。
- 使用场景：作为整套智能垃圾桶装置的运算与控制核心，承载全部逻辑程序运行。
执行硬件：9 克微型舵机
- 硬件作用：机械执行部件，通过单片机输出 PWM 信号控制旋转角度，驱动垃圾桶模型完成开盖、关盖动作。
- 选型理由：体积小巧、扭矩适配小型垃圾桶模型，功耗低，单片机可直接驱动无需额外驱动板，满足模型设备机械开合需求。
- 使用场景：安装于垃圾桶模型桶盖连接处，作为桶盖开合驱动机构。
检测硬件 1：HC-SR04 超声波测距模块
- 硬件作用：非接触式测距传感，实时采集传感器与桶内垃圾表面距离，判断垃圾是否达到满载阈值。
- 选型理由：测距稳定、价格低廉，测距区间完全适配小型垃圾桶高度检测需求，单片机 IO 口可直接读取测距数据。
- 使用场景：固定于垃圾桶内侧顶部，垂直向下检测垃圾堆积高度。
检测硬件 2：红外人体感应模块
- 硬件作用：人体靠近检测，识别用户投放垃圾动作，触发自动开盖逻辑。
- 选型理由：感应距离适中，抗环境光线干扰能力强，输出高低电平信号便于单片机识别。
- 使用场景：安装于垃圾桶正面上方，检测前方人体靠近信号。
交互硬件：2 枚独立轻触按键
- 硬件作用：人机交互输入设备，1 号按键负责模式切换，2 号按键手动控制桶盖开合。
- 选型理由：结构简单、稳定耐用，占用 IO 资源少，适合简易人机交互设计。
- 使用场景：布置于主控板外侧，供用户手动操作切换模式、控制桶盖。
报警硬件：有源蜂鸣器
- 硬件作用：声光提醒部件，垃圾满溢、模式切换时发出提示音完成声光报警提醒。
- 选型理由：驱动简单，单片机可直接控制通断，提示音效辨识度高，成本低廉。
- 使用场景：焊接于主控板，完成状态提示与满溢预警功能。
载体硬件：小型垃圾桶实物模型
- 硬件作用：装置实物载体，承载舵机、传感器全部外设，还原真实垃圾桶使用场景。
- 选型理由：尺寸适配整套硬件模块，可直观展示桶盖开合实物效果，便于功能演示。
上位运行硬件：台式计算机
- 硬件作用：程序编写、代码编译、程序烧录、硬件调试、整机功能测试。
- 运行配置：Windows 系统台式电脑，搭载串口下载器、USB 转 TTL 模块，完成单片机程序开发与烧写。

核心功能

一、基础交互功能

红外感应自动开盖功能
- 实现逻辑：红外模块检测到人体靠近后，向 STM32 或 51 单片机发送高电平触发信号，主控输出对应 PWM 信号驱动 9g 舵机旋转至开盖角度，自动打开垃圾桶模型桶盖。
- 使用场景：用户站立于垃圾桶前准备投放垃圾，无需手动触碰桶盖。
- 实现目标：实现无接触自动开盖，提升设备使用便捷性。
舵机驱动桶盖闭合功能
- 实现逻辑：红外感应信号消失后，单片机启动 8 秒倒计时，计时结束输出舵机闭合角度信号，舵机复位完成桶盖关闭；手动模式下可通过按键随时触发开合动作。
- 使用场景：用户投放垃圾离开后，桶盖自动闭合隔绝异味，手动模式下人为控制开合。
- 实现目标：自动延时关盖，同时支持人工干预开合。
双按键人机交互功能
- 实现逻辑：硬件搭载两枚独立按键，1 号按键为模式切换键，按下后切换手动 / 自动模式，蜂鸣器短鸣一声作为切换提示；2 号按键为手动开合控制键，仅手动模式下生效，单次按下切换桶盖开合状态。
- 使用场景：用户需要切换设备运行模式、手动控制桶盖开关时操作。
- 实现目标：提供人工干预入口，提升设备使用灵活性。

二、核心检测预警功能

HC-SR04 超声波垃圾满溢检测功能
- 实现逻辑：单片机定时驱动超声波模块发射、接收声波，计算传感器与垃圾表层距离，当检测距离小于 5 厘米时，判定垃圾桶满载。
- 使用场景：设备持续实时监测桶内垃圾堆积高度，自动识别满载状态。
- 实现目标：实时获取垃圾容量状态，为满溢报警提供数据依据。
垃圾满载声光报警功能
- 实现逻辑：超声波检测距离低于 5 厘米阈值时，单片机持续控制蜂鸣器发声，持续声光提醒用户及时清理垃圾。
- 使用场景：垃圾桶堆满垃圾后，主动发出提醒提示用户清运。
- 实现目标：解决传统垃圾桶无法自动提醒满载的痛点。
满载状态感应开盖限制功能
- 实现逻辑：超声波判定垃圾桶满溢后，即使红外模块检测到人体靠近，单片机不再触发舵机开盖逻辑，避免垃圾溢出。
- 使用场景：垃圾桶满载后，用户再次靠近投放垃圾，设备拒绝开盖。
- 实现目标：防止垃圾溢出，强化满溢预警约束效果。

三、双模式运行辅助功能

自动运行模式功能
- 实现逻辑：1 号按键切换至自动模式，系统默认依靠红外感应控制开盖，人体离开 8 秒自动关盖，同步实时运行超声波满溢检测逻辑，满载时屏蔽红外开盖信号。
- 使用场景：日常常规使用，无需人工干预桶盖开关。
- 实现目标：全自动无人干预智能运行。
手动运行模式功能
- 实现逻辑：1 号按键切换至手动模式，红外感应自动开盖逻辑失效，仅可通过 2 号按键控制桶盖开合，超声波满溢检测与报警功能持续正常运行。
- 使用场景：设备调试、手动清理垃圾、自动感应故障时人工操作。
- 实现目标：提供手动备用控制方案，提升设备容错性。
模式切换提示音辅助功能
- 实现逻辑：每次按下 1 号按键完成模式切换瞬间，单片机控制蜂鸣器短鸣一次，反馈模式切换成功状态。
- 使用场景：用户切换运行模式时，获取操作反馈。
- 实现目标：给予用户清晰操作反馈，避免误操作。

技术路线

开发编程语言：C 语言
- 选型理由：STM32 或 51 单片机底层标准开发语言，语法简洁、硬件操控效率高，嵌入式开发主流编程语言，本科课程重点学习内容。
- 课题用途：编写单片机主控全部控制逻辑，包含传感器数据读取、舵机 PWM 驱动、按键中断处理、蜂鸣器报警、延时计时、模式判断等核心代码。
单片机开发软件：Keil MDK（STM32）、Keil C51（51 单片机）
- 选型理由：两款单片机配套官方主流编译开发工具，支持代码编写、编译、调试、下载，界面简洁适配本科开发学习。
- 课题用途：完成 C 语言代码编写、语法校验、程序编译，通过串口下载器将程序烧录至单片机开发板。
电路绘图工具：Altium Designer / Visio
- 选型理由：电子电路绘图行业通用软件，可绘制硬件接线原理图，操作难度适合本科生。
- 课题用途：绘制整套系统硬件接线原理图，梳理单片机、传感器、舵机、按键之间电气连接逻辑。
硬件调试工具：USB 转 TTL 串口调试器、万用表
- 选型理由：低成本嵌入式基础调试工具，可读取单片机串口输出数据、检测电路通断与电压。
- 课题用途：硬件接线故障排查、传感器数据实时打印查看、整机电路调试。
辅助仿真工具：Proteus 仿真软件
- 选型理由：支持 STM32/51 单片机、超声波、红外、舵机等外设虚拟仿真，无需实物即可提前验证代码逻辑。
- 课题用途：前期代码逻辑仿真验证，降低实物硬件调试返工成本。
文档编写工具：Microsoft Word、Visio
- 选型理由：高校毕业设计标准文档编写工具，支持图文排版、流程图绘制。
- 课题用途：撰写毕业设计论文、绘制系统总体架构流程图、功能框图。
测试辅助工具：手机计时工具、直尺
- 选型理由：简易低成本测试工具，可量化检测设备运行指标。
- 课题用途：测试红外延时关盖 8 秒计时精度、超声波 5 厘米满溢阈值测距校准、舵机开合角度测试。
硬件焊接辅助工具：电烙铁、杜邦线、面包板
- 选型理由：嵌入式硬件搭建基础工具，无学习门槛，适配本科硬件实操。
- 课题用途：完成各模块硬件接线、临时电路搭建，实现整套智能垃圾桶硬件实物平台搭建。

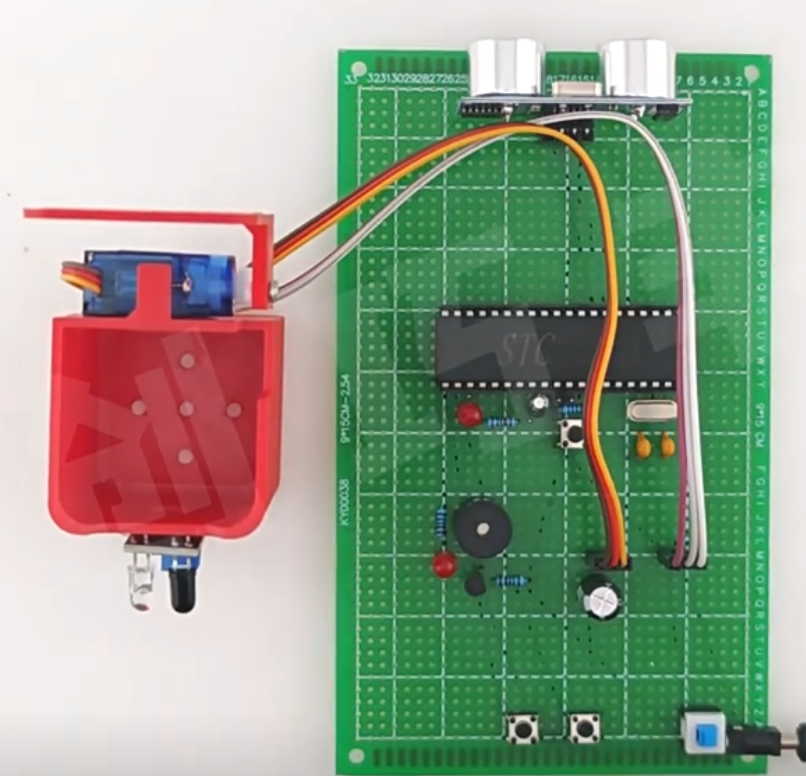

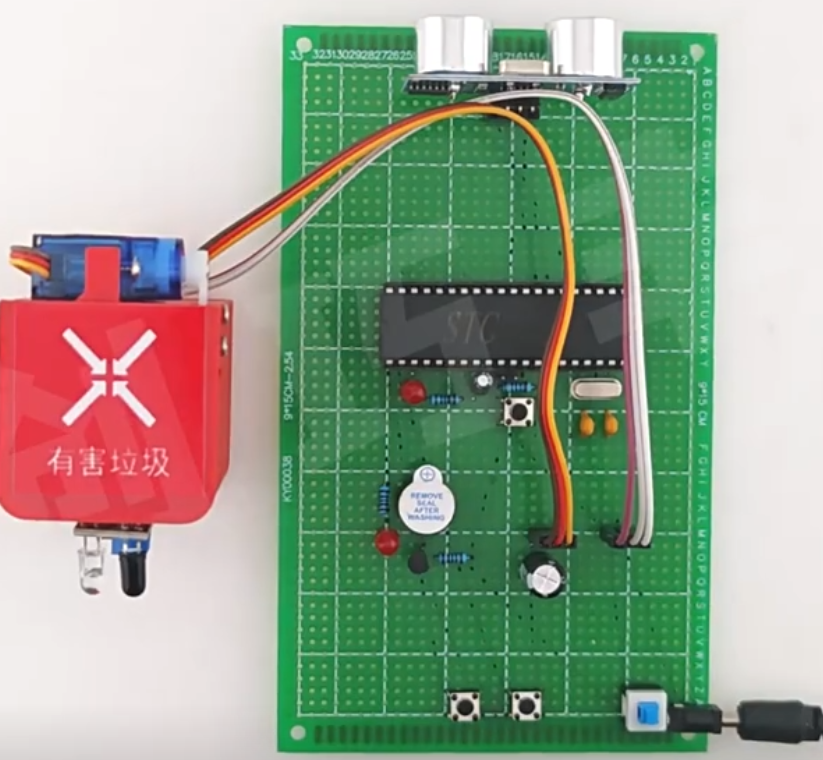

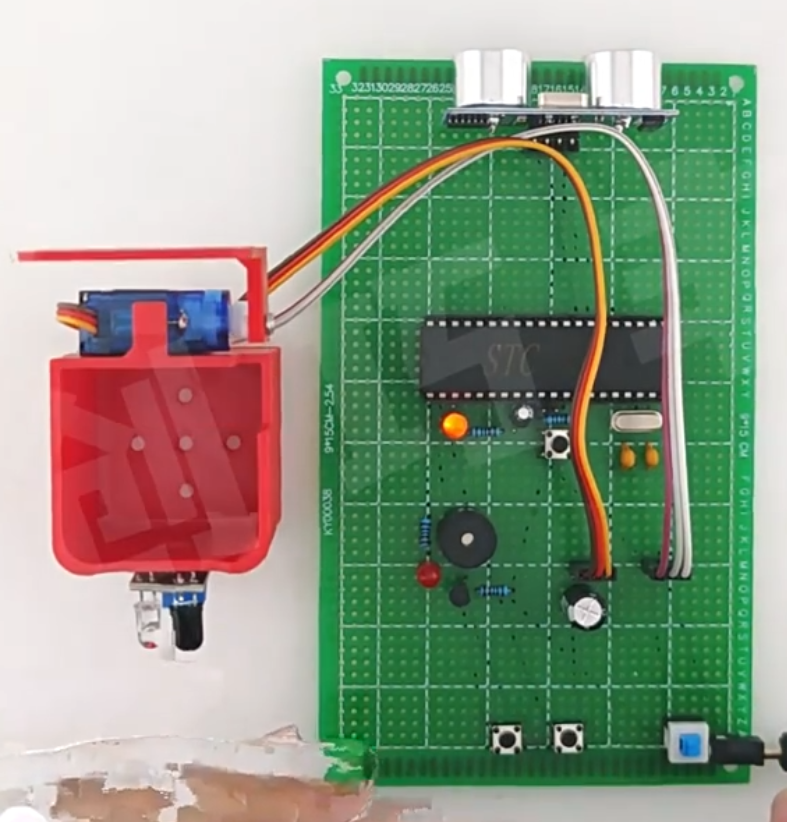

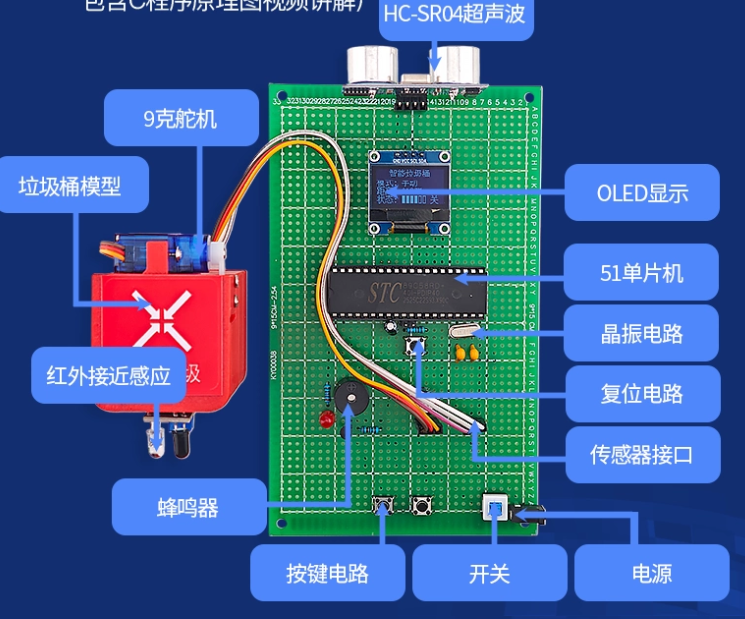

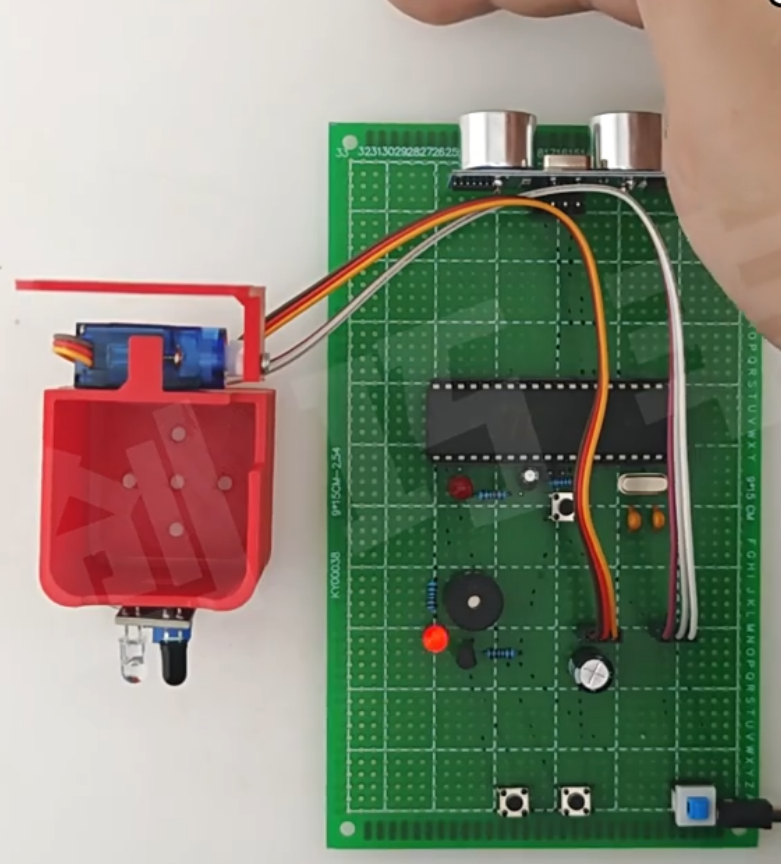

项目演示

在这里插入图片描述
