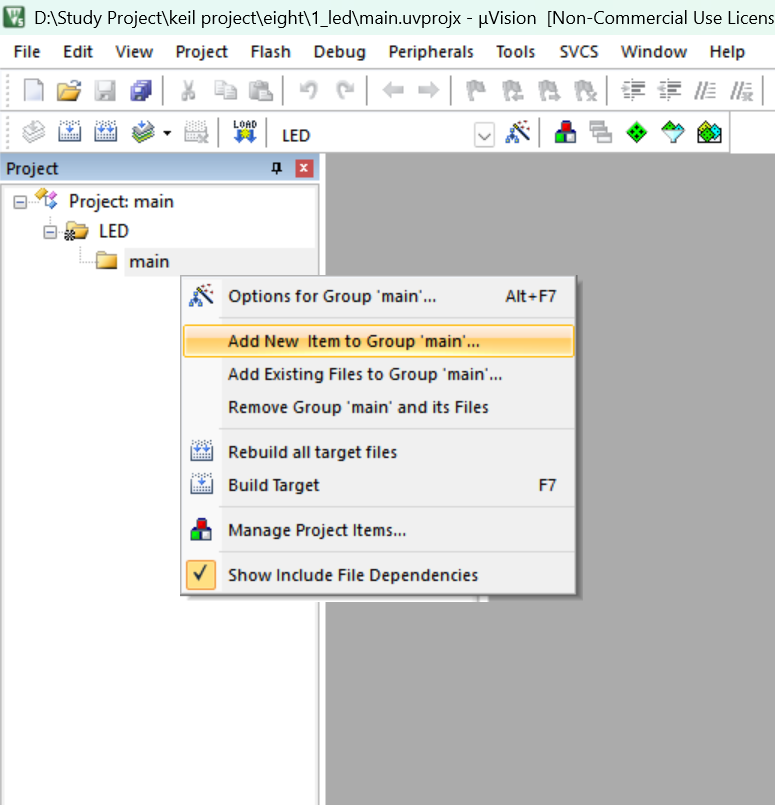

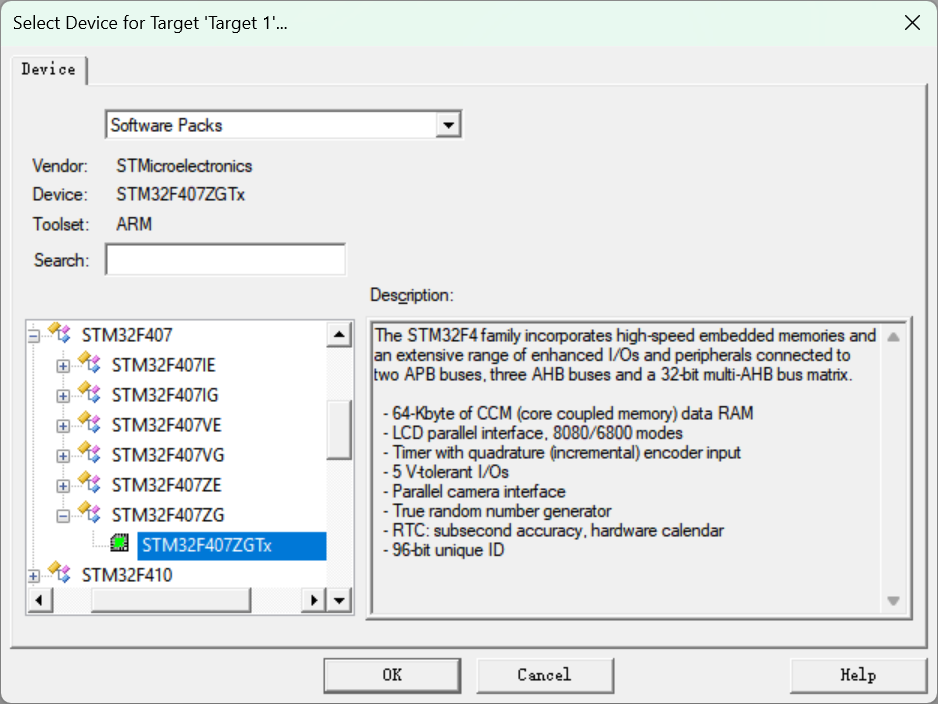

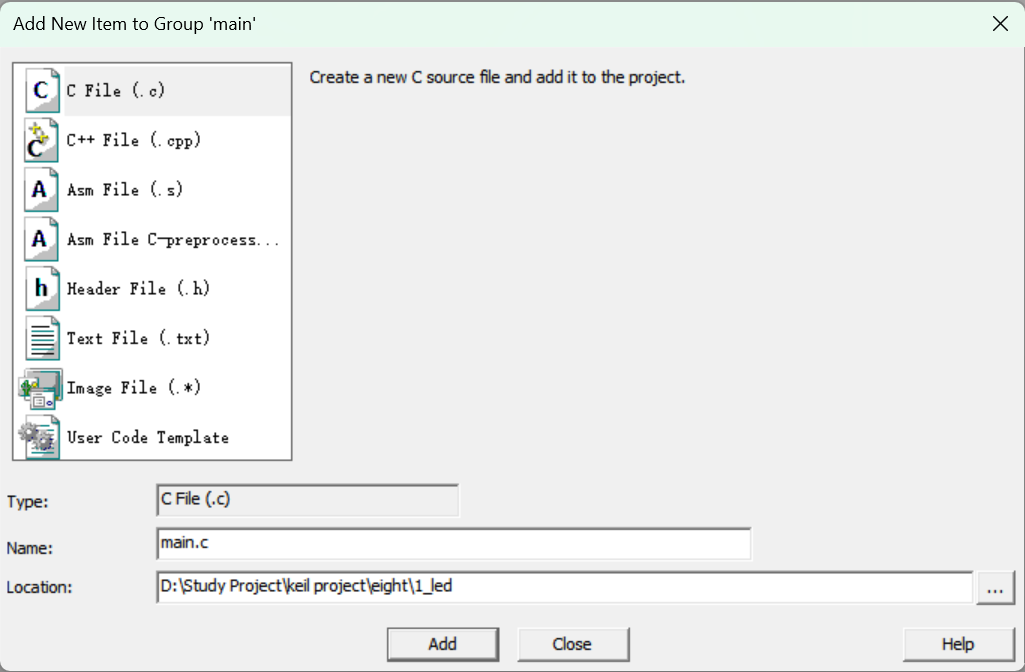

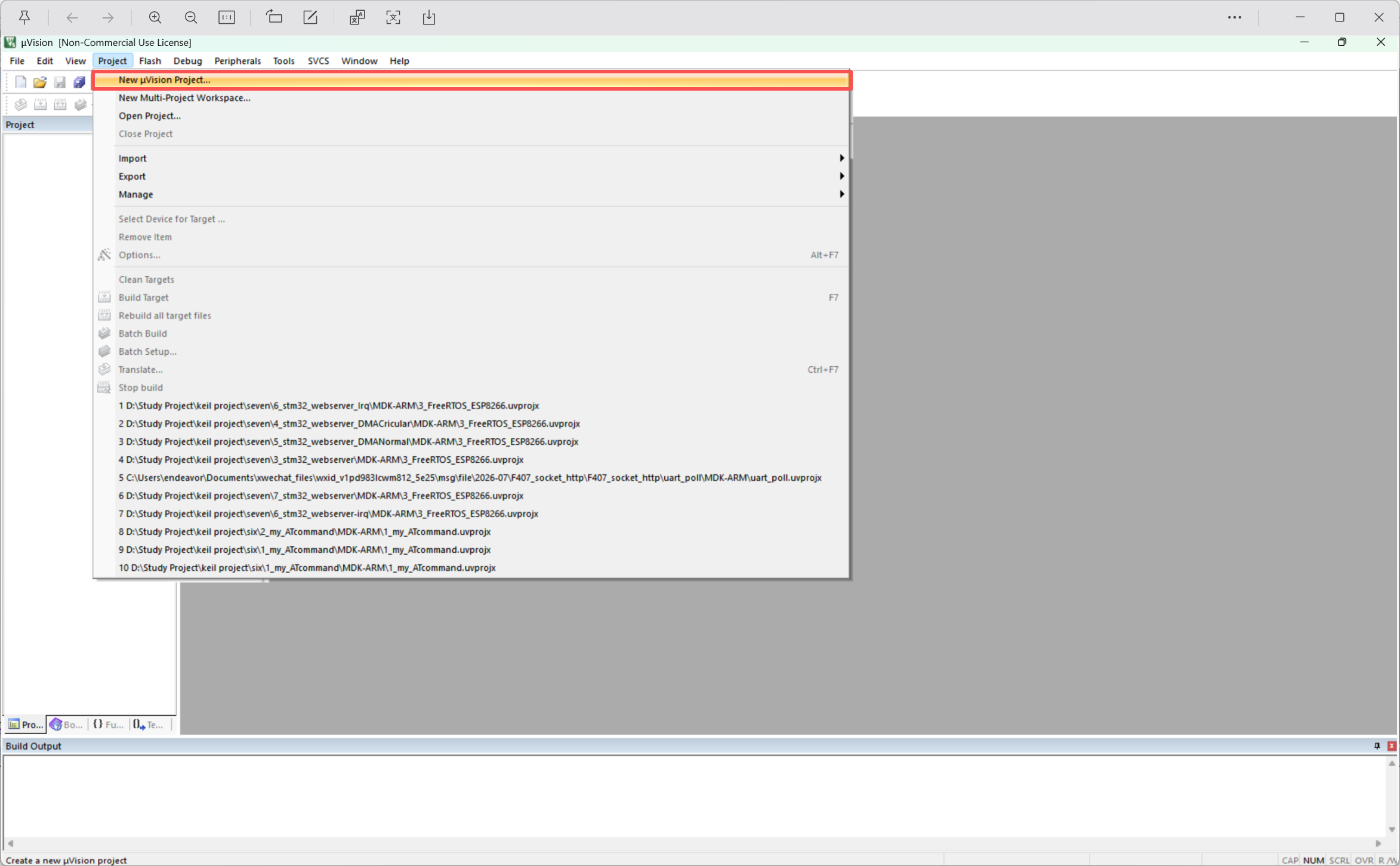

一.创建keil 工程

二.代码

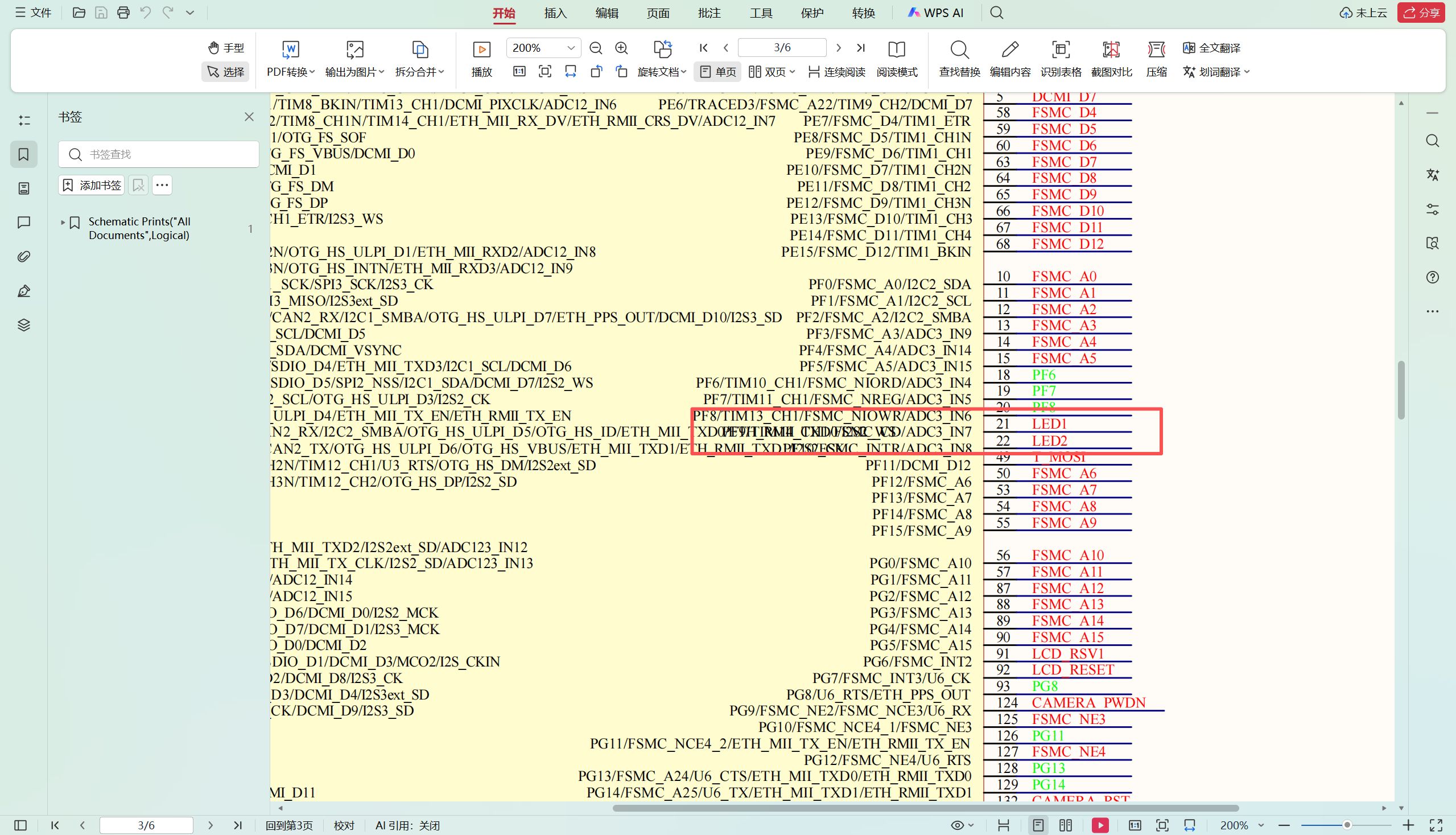

1.观察原理图，发现led的gpio引脚为PF9和PF10

1.先使能GPIOF

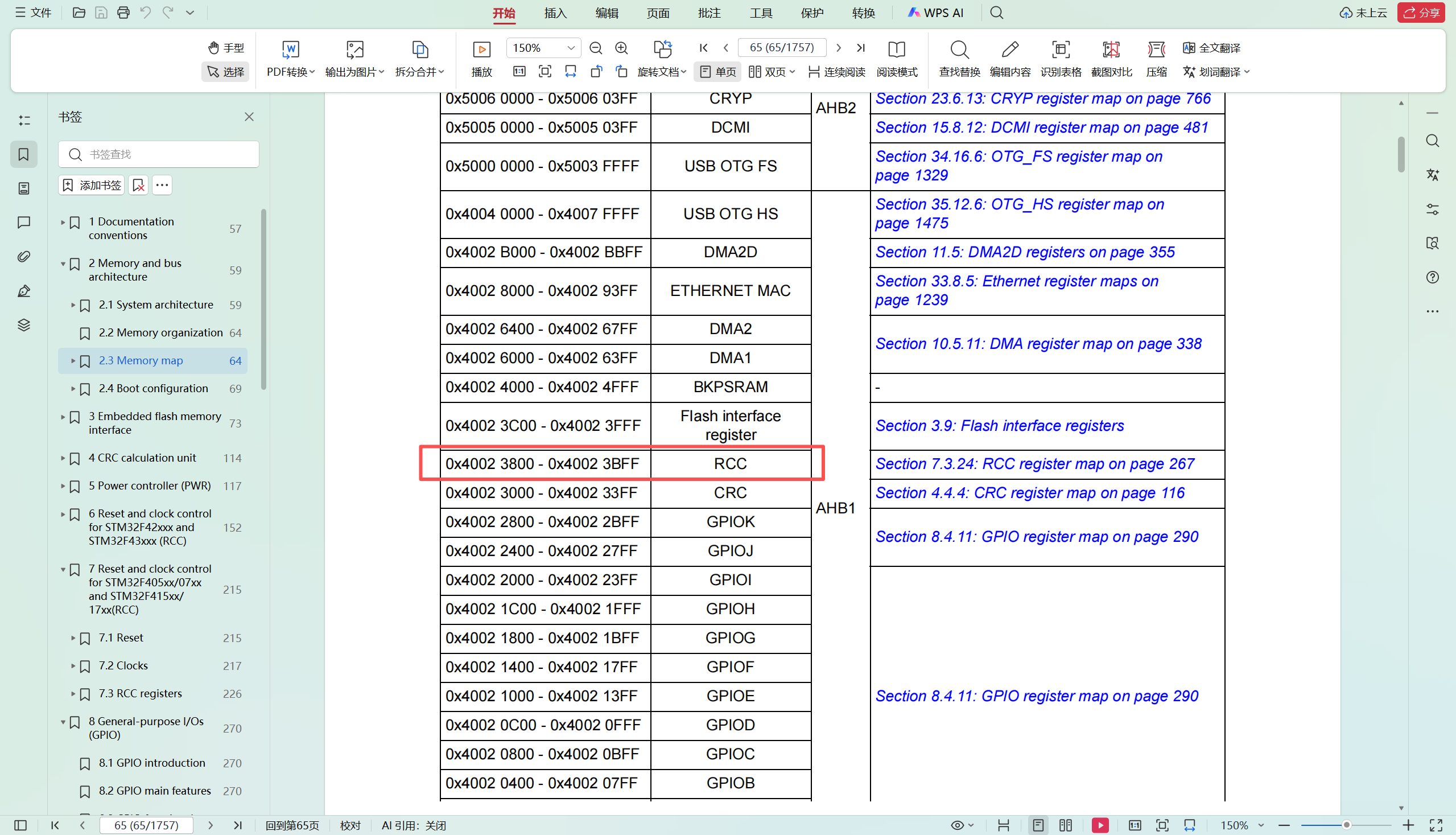

2.查看F407芯片手册，设置寄存器，查看到GPIOF的基地址是0x4002 3800

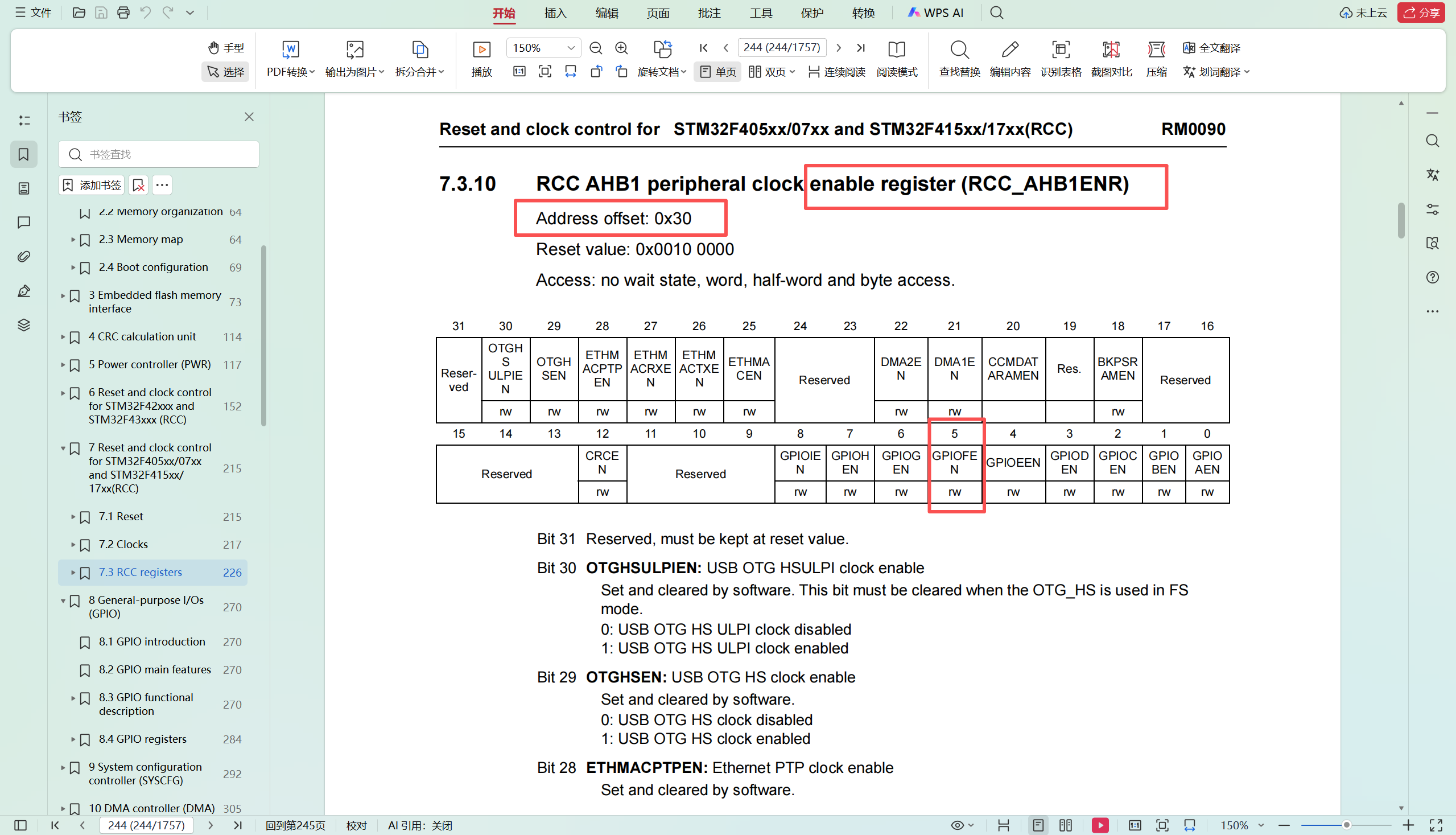

又查看到AHB1模式寄存器的偏移地址为0x30，也就是（0x4002 3800+0x30），同时我们要把bit5设置为1,使能

2.配置GPIOF9和F10引脚

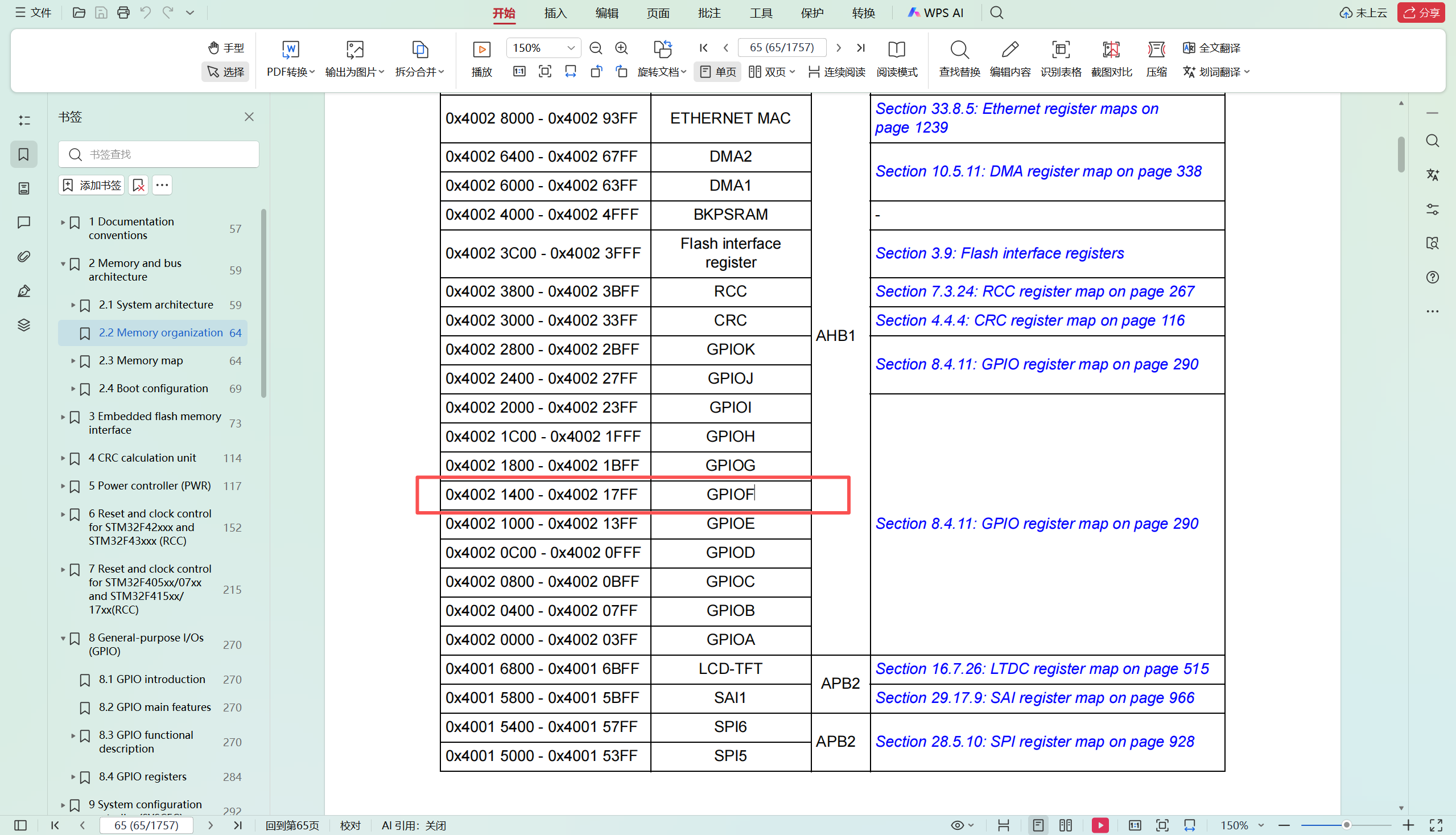

查看到GPIOF的基地址是0x4002 1400

又查看到GPIO模式寄存器的偏移地址为0x00，也就是（0x4002 1400+0x00），同时我们要把MODER9和MODER10都设置为01

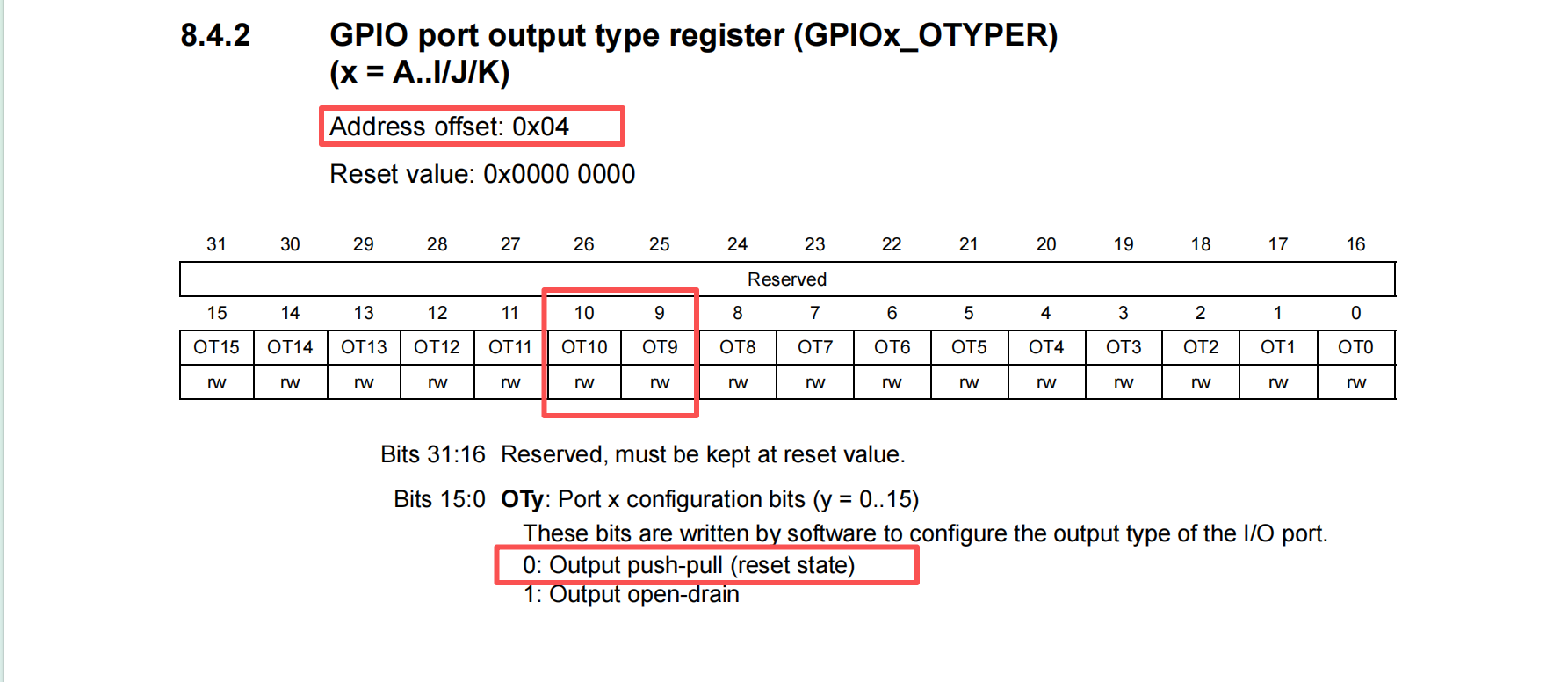

接着查看到output type寄存器偏移地址为0x04，也就是（0x4002 1400+0x04），同时同时我们要把OT9和OT10都设置为0(推挽输出)

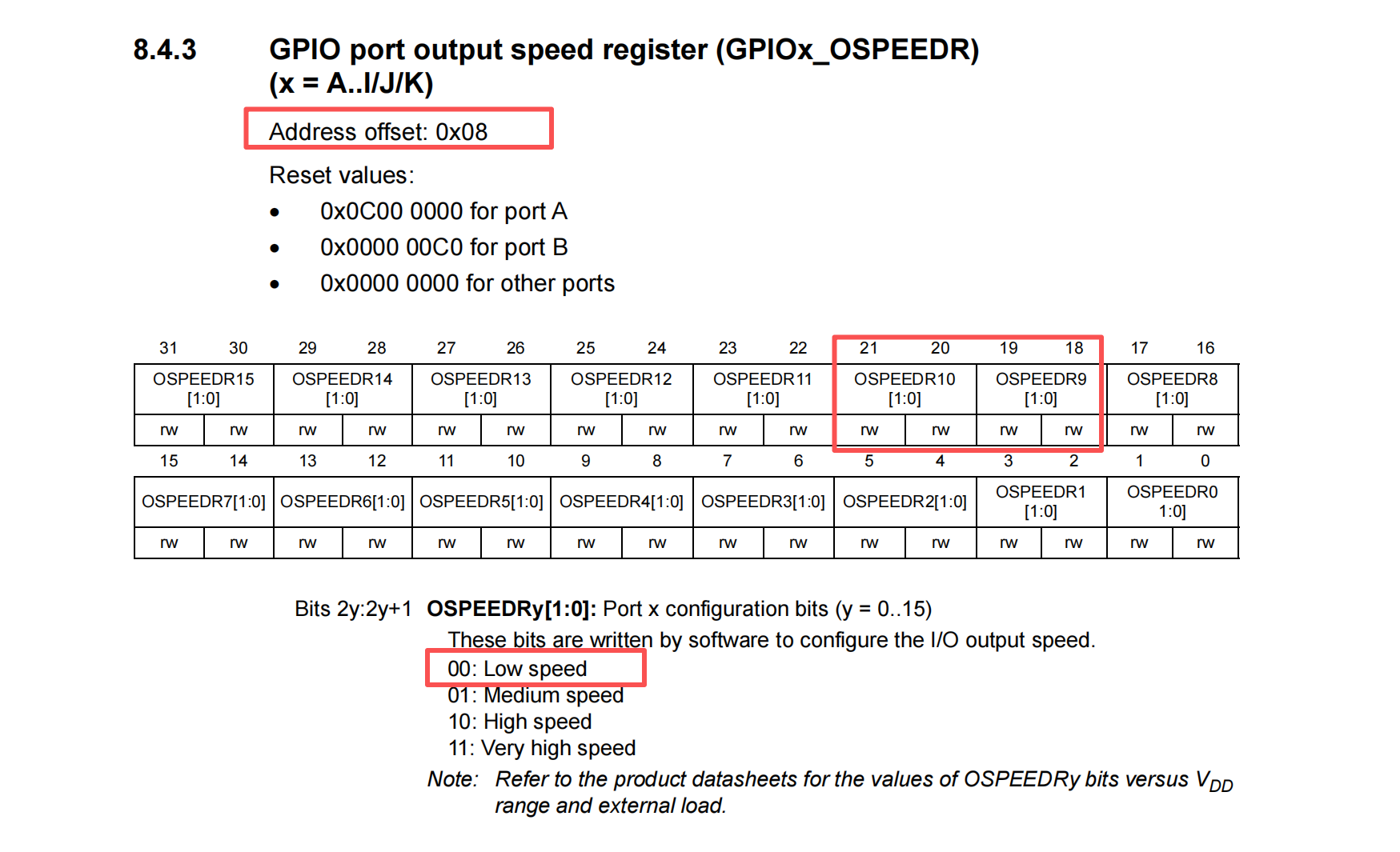

然后查看到speed寄存器偏移地址为0x08，也就是（0x4002 1400+0x08），同时我们要OSPEEDR9和OSPEEDR10都设置为00(低速)

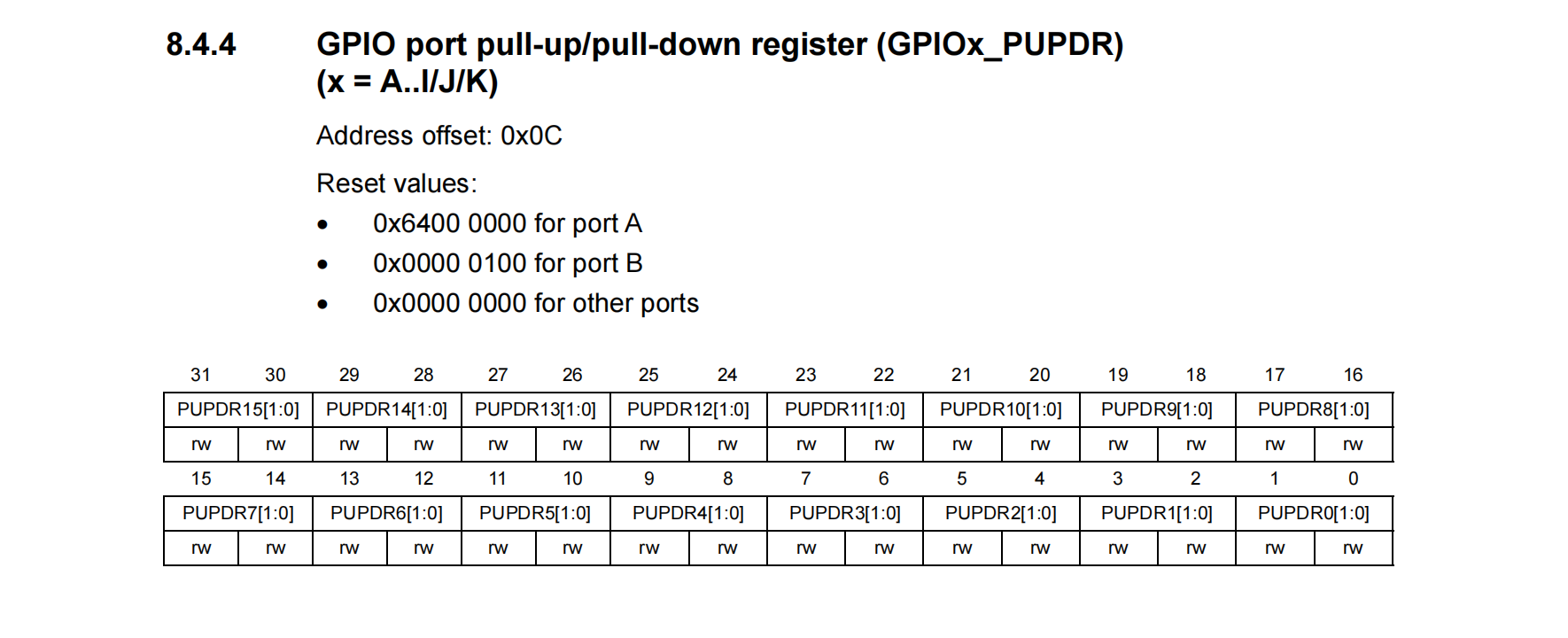

上下拉电阻这边就不配置了，因为硬件上已经配置了上拉电阻

3.配置引脚输出高低电平

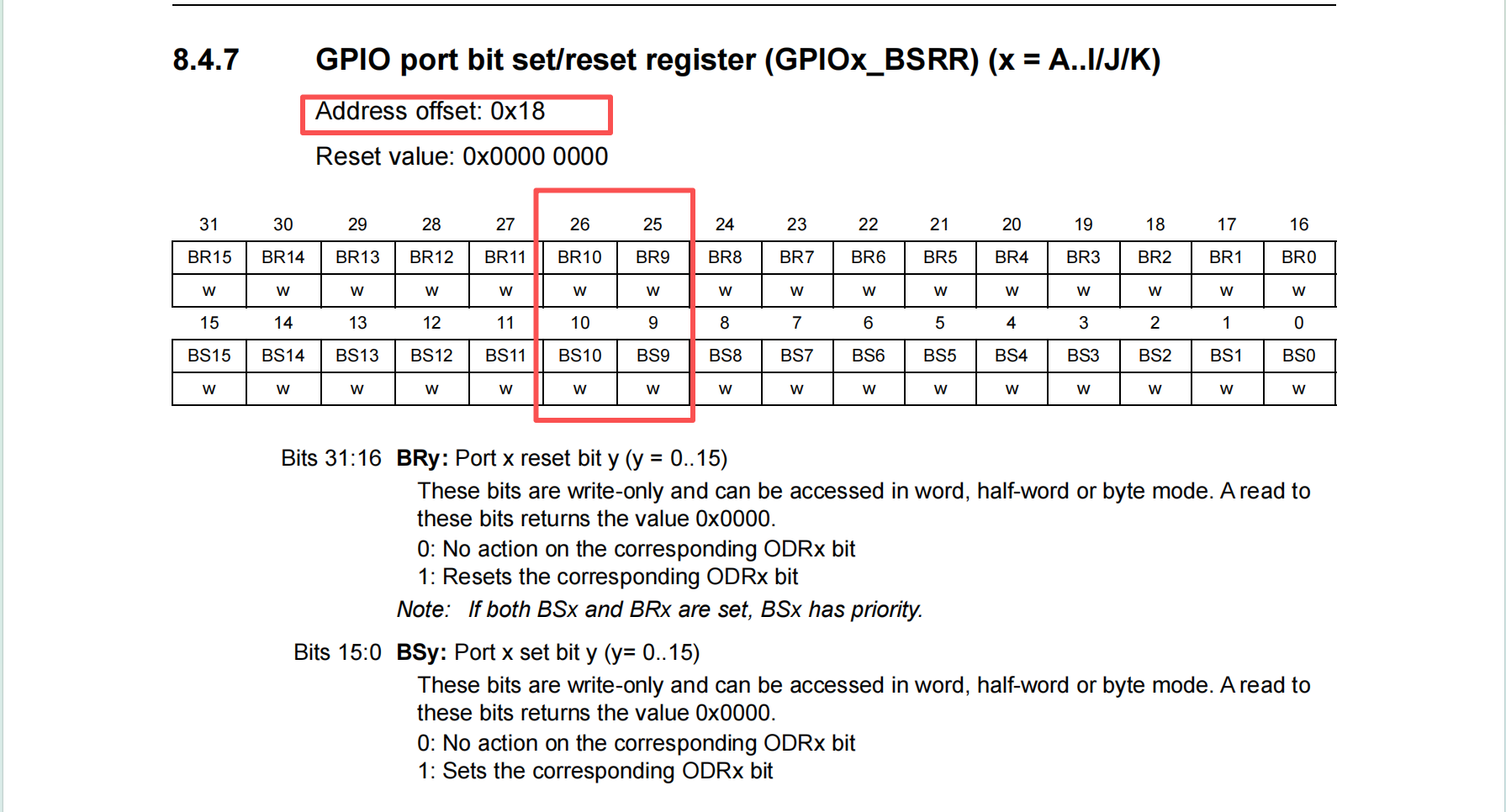

查看到寄存器偏移地址为0x18，也就是（0x4002 1400+0x18）

PF9高电平：bit9设置为1              PF9低电平：bit25设置1

PF10高电平：bit10设置为1         PF10低电平：bit26设置为1

void delay(int timeout);

void delay(int timeout)
{
	while(timeout --);
}

int main(void)
{
	volatile unsigned int *pReg9;
	volatile unsigned int *pReg10;

	/* 使能GPIOF */
	pReg9 = (unsigned int *)(0x40023800 + 0x30);
	pReg10 = (unsigned int *)(0x40023800 + 0x30);

	*pReg9 |= (1<<5);
	*pReg10 |= (1<<5);

	/* 设置GPIOF9、GPIOF10为输出引脚 */
	pReg9 = (unsigned int *)(0x40021400 + 0x00);
	pReg10 = (unsigned int *)(0x40021400 + 0x00);

	*pReg9 |= (0x01<<18);
	*pReg10 |= (0x01<<20);

	/* 设置GPIOF9、GPIOF10为推挽输出 */
	pReg9 = (unsigned int *)(0x40021400 + 0x04);
	pReg10 = (unsigned int *)(0x40021400 + 0x04);

	*pReg9 &= ~(1<<9);
	*pReg10 &= ~(1<<10);

	/* 设置GPIOF9、GPIOF10为低速输出 */
	pReg9 = (unsigned int *)(0x40021400 + 0x08);
	pReg10 = (unsigned int *)(0x40021400 + 0x08);

	*pReg9 &= ~(0x03<<18);
	*pReg10 &= ~(0x03<<20);

//	pReg9 = (unsigned int *)(0x40021400 + 0x14);
//	pReg10 = (unsigned int *)(0x40021400 + 0x14);

	pReg9 = (unsigned int *)(0x40021400 + 0x18);
	pReg10 = (unsigned int *)(0x40021400 + 0x18);

	while(1)
	{
		/* 设置GPIOF9、GPIOF10输出1 */
		*pReg9 |= (1<<9);
		*pReg10 |= (1<<10);

//		*pReg9 |= (1<<9);
//		*pReg10 |= (1<<10);

		delay(100000);
		/* 设置GPIOF9、GPIOF10输出0 */
		*pReg9 |= (1<<25);
		*pReg10 |= (1<<26);

//		*pReg9 &= ~(1<<9);
//		*pReg10 &= ~(1<<10);

		delay(100000);
	}

	return 0;
}

三.汇编启动文件

                PRESERVE8
                THUMB

; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
				EXPORT	__Vectors

__Vectors       DCD     0
                DCD     Reset_Handler              ; Reset Handler


                AREA    |.text|, CODE, READONLY

; Reset handler
Reset_Handler   PROC
				EXPORT 	Reset_Handler			[WEAK]
                IMPORT  main

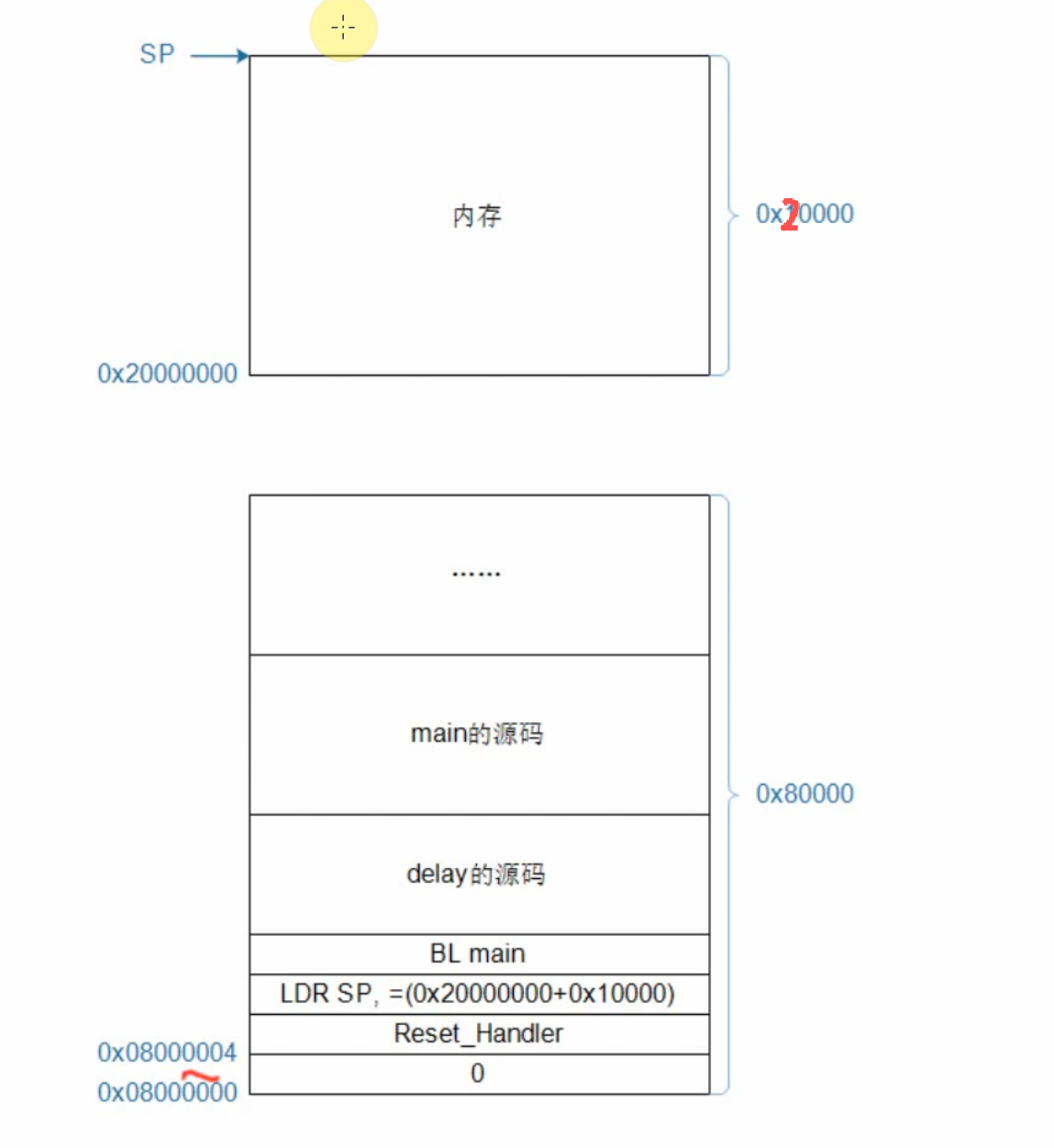

				LDR     SP, =0x20000000 + 0x20000
                BL      main
                ENDP
				END

四.注意事项

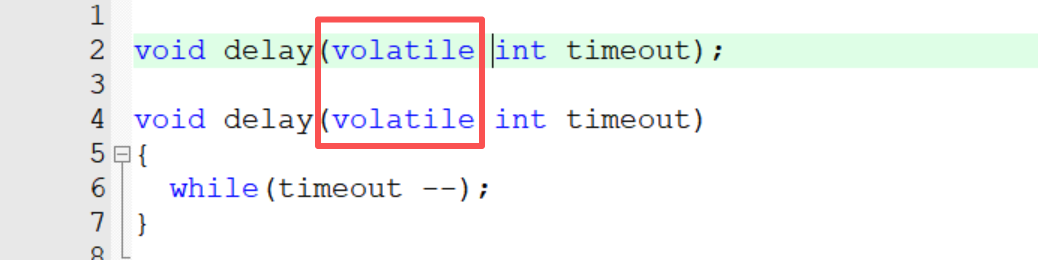

同时也要注意的一点是控制寄存器需要加volatile

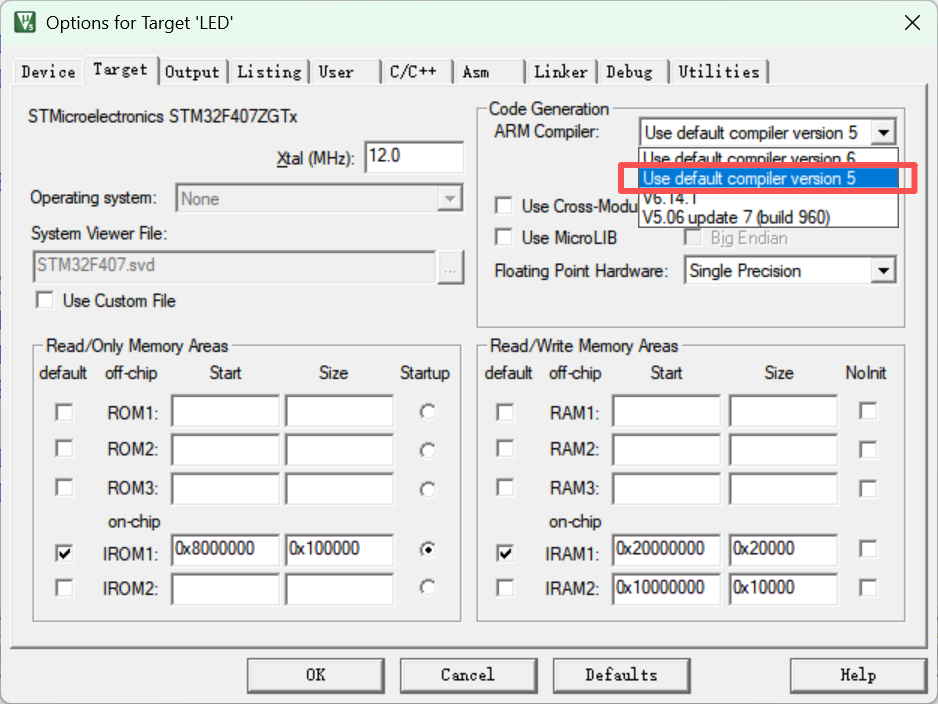

这里要注意的一点是：使用版本5实现，time可以不用加volatile，但是使用版本6实现的话是一定要加volatile，不然会被编译器优化掉。版本6比版本5优化激进。
