一.编程知识-进制

10进制里，每一位的权重，从右往左数：个十百千万，也就是：10^0, 10^1, 10^2,10^3……

16进制里，每一位的权重，从右往左数，分别是：16^0, 16^1, 16^2, 16^3, 16^4, ……

8进制里，每一位的权重，从右往左数，分别是：8^0, 8^1, 8^2, 8^3, 8^4, ……

进制	输出（printf）	输入（scanf）
十进制	%d 或 %i	%d
八进制	%o（输出无前缀）	%o（输入时可带可不带0）
十六进制	%x（小写字母）或 %X（大写）	%x（输入时可带可不带0x）
二进制	标准C没有原生占位符，需自定义函数或使用 itoa()	无

二.编程知识-字节序

1.大小字节序（大小端）

假设int a = 0x12345678；
16进制数中每位数值占据4 bit；在内存中，是以8个bit作为1byte。
因此0x12345678中每两位作为1byte, 其中0x78是低byte，0x12是高byte。

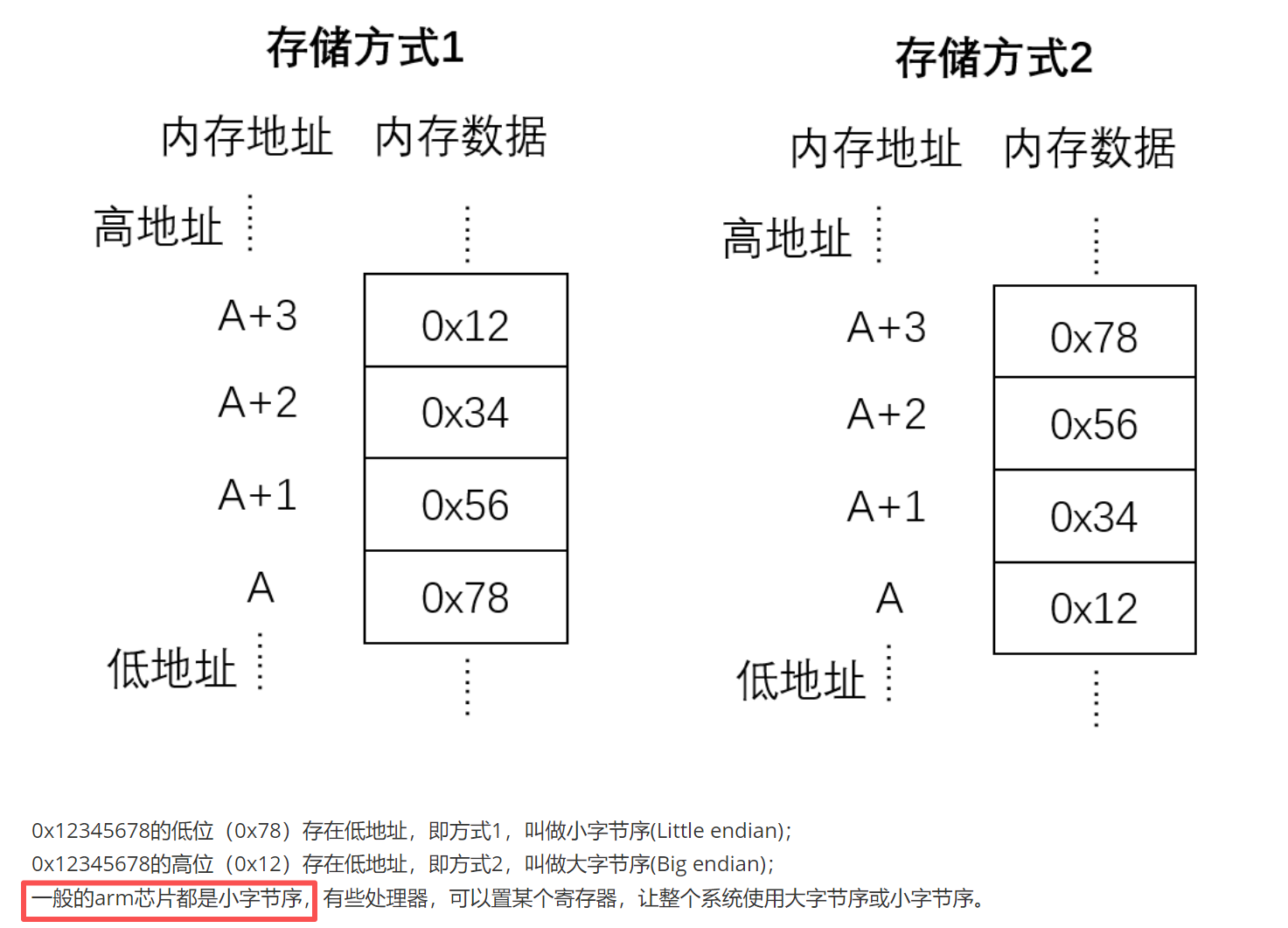

在内存中的存储方式有两种：

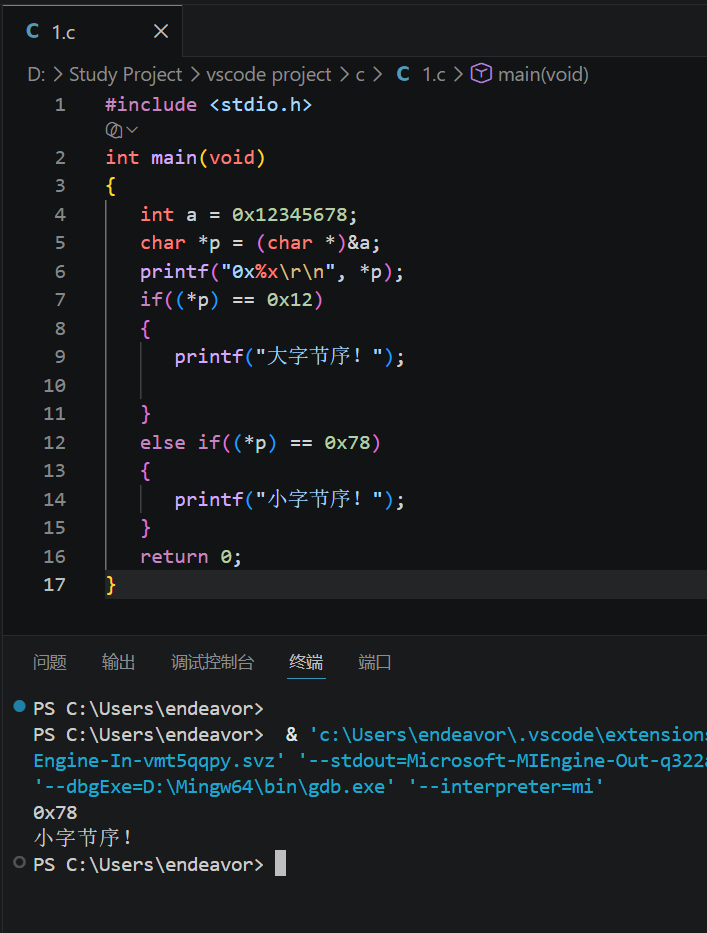

判断大小字节序的方法：指针强转类型

2.位操作

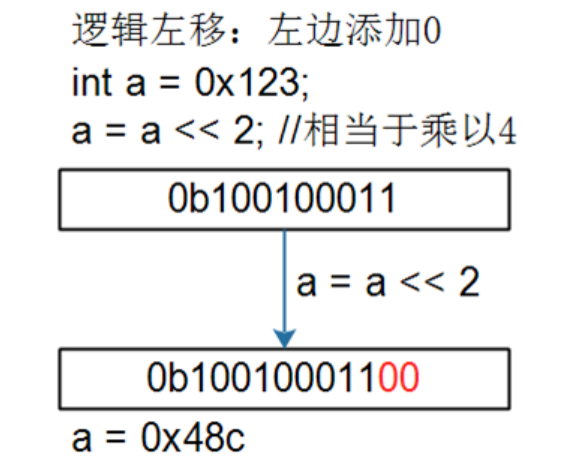

1.逻辑左移

int a = 0x123;  int b = a<<2;  // b=0x48C

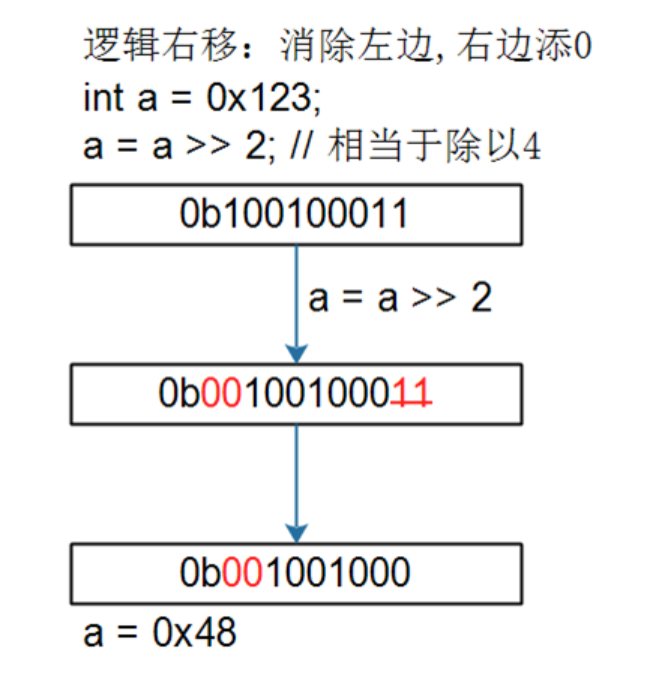

2.逻辑右移

int a = 0x123;  int b = a>>2; // b=0x48

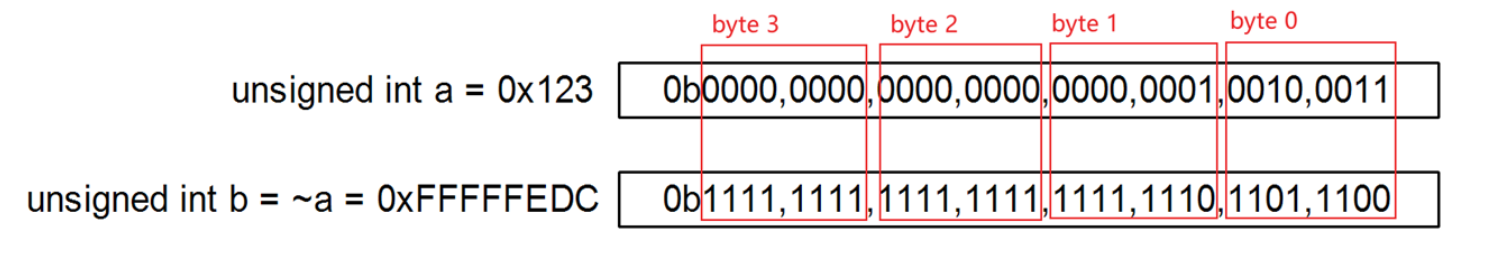

3.取反

unsigned int   a = 0x123;
unsigned int   b = ~a;   // b的每一位，都是a对应位的取反

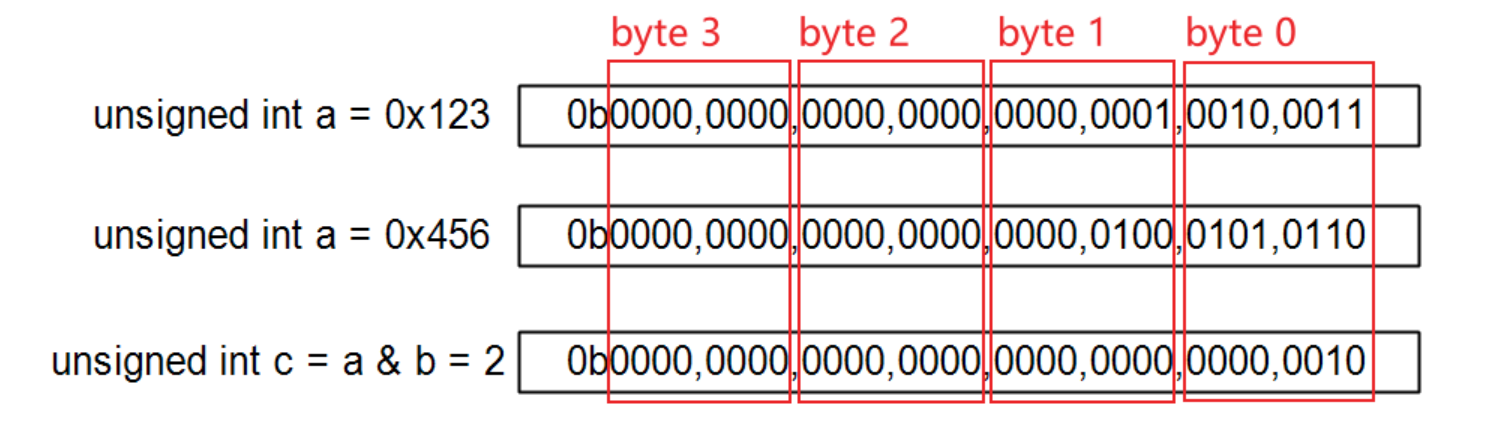

4.位与

unsigned int a = 0x123;
unsigned int b = 0x456;
unsigned int c = a & b; // c等于a位与b，即：a,b的每一位进行与操作


1 & 1 = 1
1 & 0 = 0
0 & 1 = 0
0 & 0 = 0

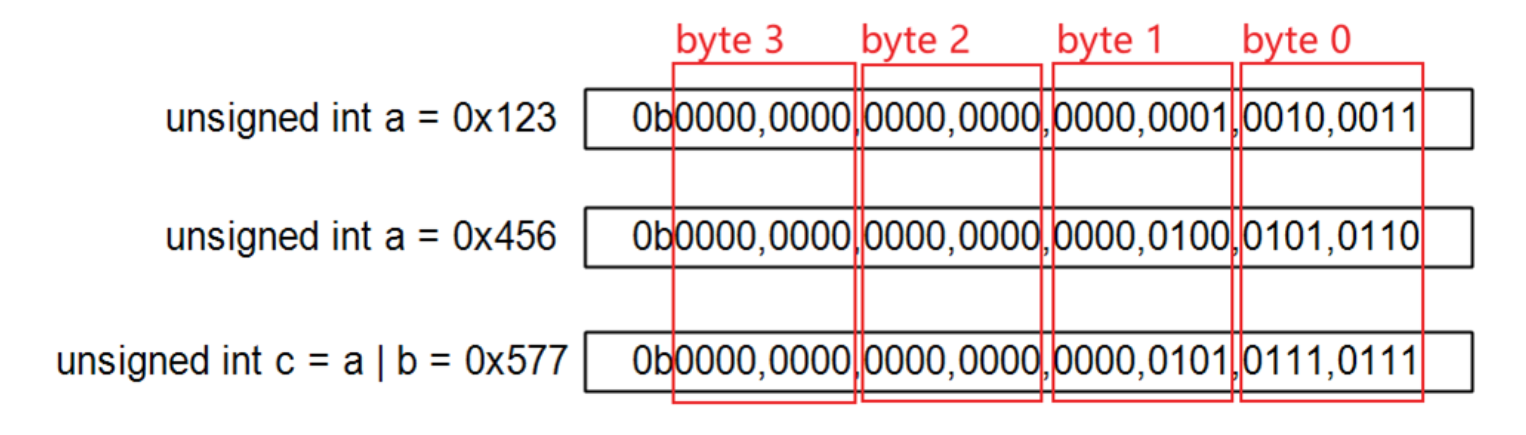

5.位或

unsigned int a = 0x123;
unsigned int b = 0x456;
unsigned int c = a | b; // c等于a位或b，即：a,b的每一位进行或操作

1 | 1 = 1
1 | 0 = 1
0 | 1 = 1
0 | 0 = 0

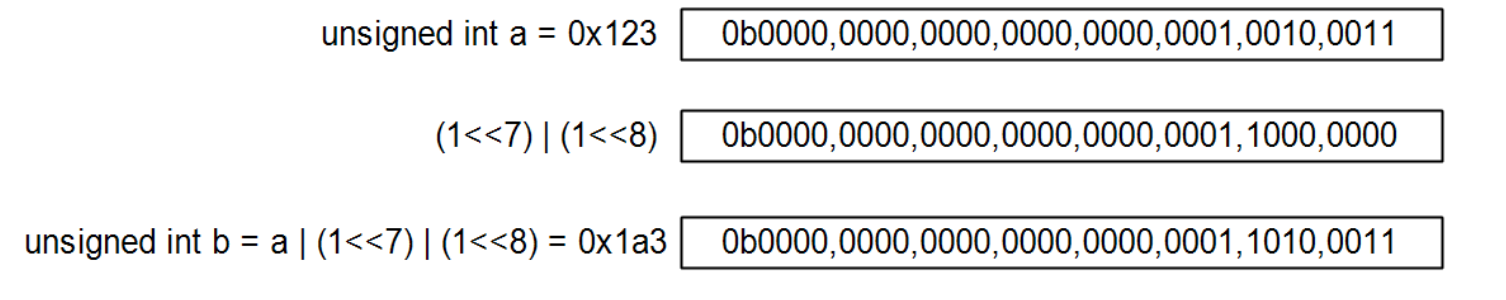

6.置位（重要）

置位公式： x |= （1<<n）

unsigned int a = 0x123;
unsigned int b = a | (1<<7) | (1<<8);  // 设置a的bit7, bit8, 赋给b

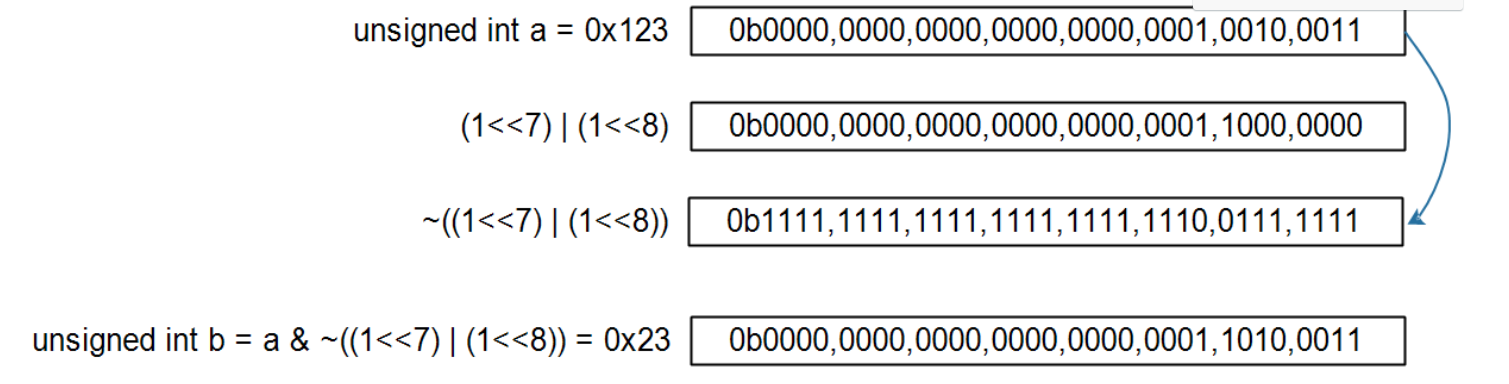

7.清位（重要）

清位公式： x &=  ~（1<<n）

unsigned int a = 0x123;
unsigned int b = a & ~((1<<7) | (1<<8));  // 清除a的bit7, bit8, 赋给b

8.把某几位设置位某值

比如要把bit7设置为1，把bit8清除为0，这可以分两步操作：先设置bit7，再清除bit8。 还有一种情况：bit[8:7]= val, 不知道val的取值是多少，怎么办？ 先清除bit8、bit7，再或上val，代码如下：

unsigned int a = 0x123;
unsigned int b = a & ~(3<<7);  /* 清除bit7, bit8 */
b = b | (val << 7);            /* 设置bit7, bit8为val */

三、汇编知识-汇编、反汇编、机器码

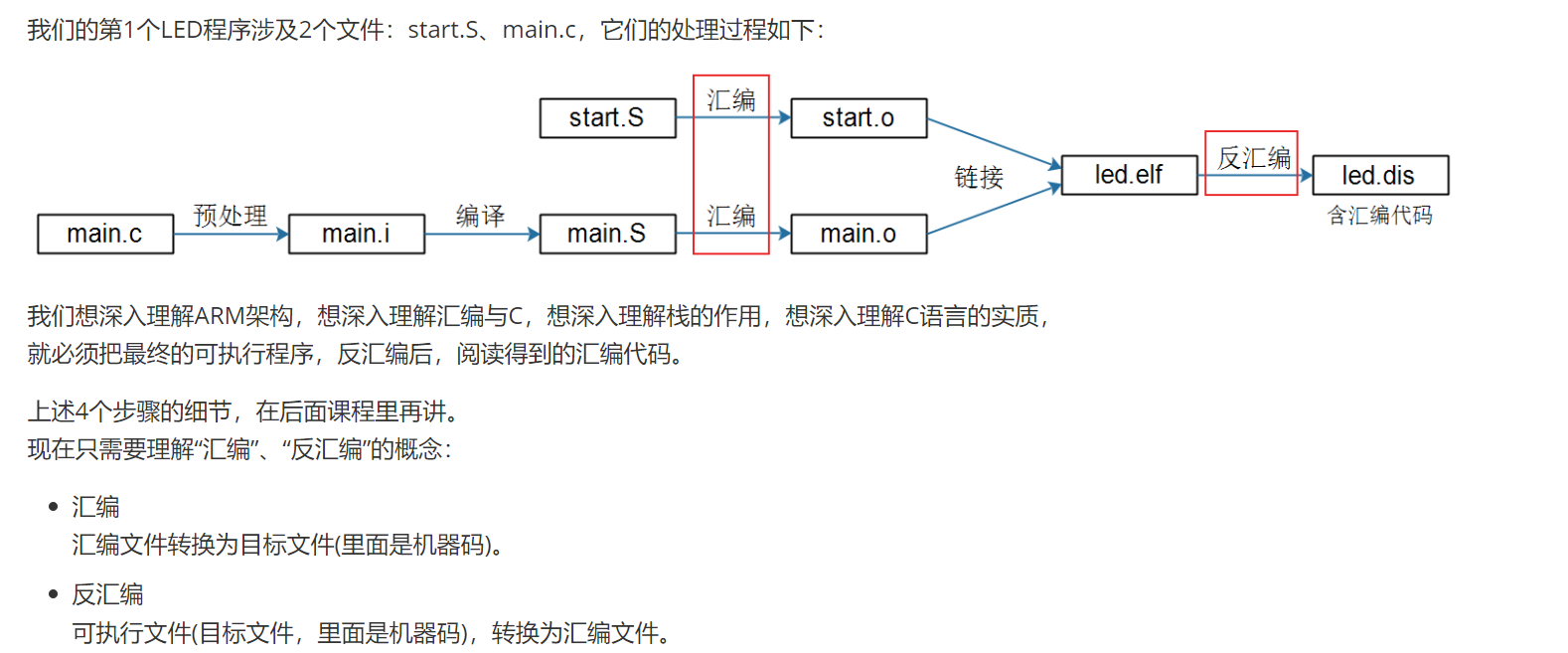

1.程序处理4个步骤

步骤	输入	输出	核心动作	常见报错类型
1. 预处理	.c	.i	宏替换、头文件展开、删注释	无（不检查语法）
2. 编译	.i	.s	语法分析、生成汇编代码	语法错误（Syntax Error）
3. 汇编	.s	.o / .obj	生成二进制机器码（目标文件）	极少数低级错误
4. 链接	.o + 库	.exe / a.out	合并目标文件、解析外部地址	未定义引用（Undefined reference）

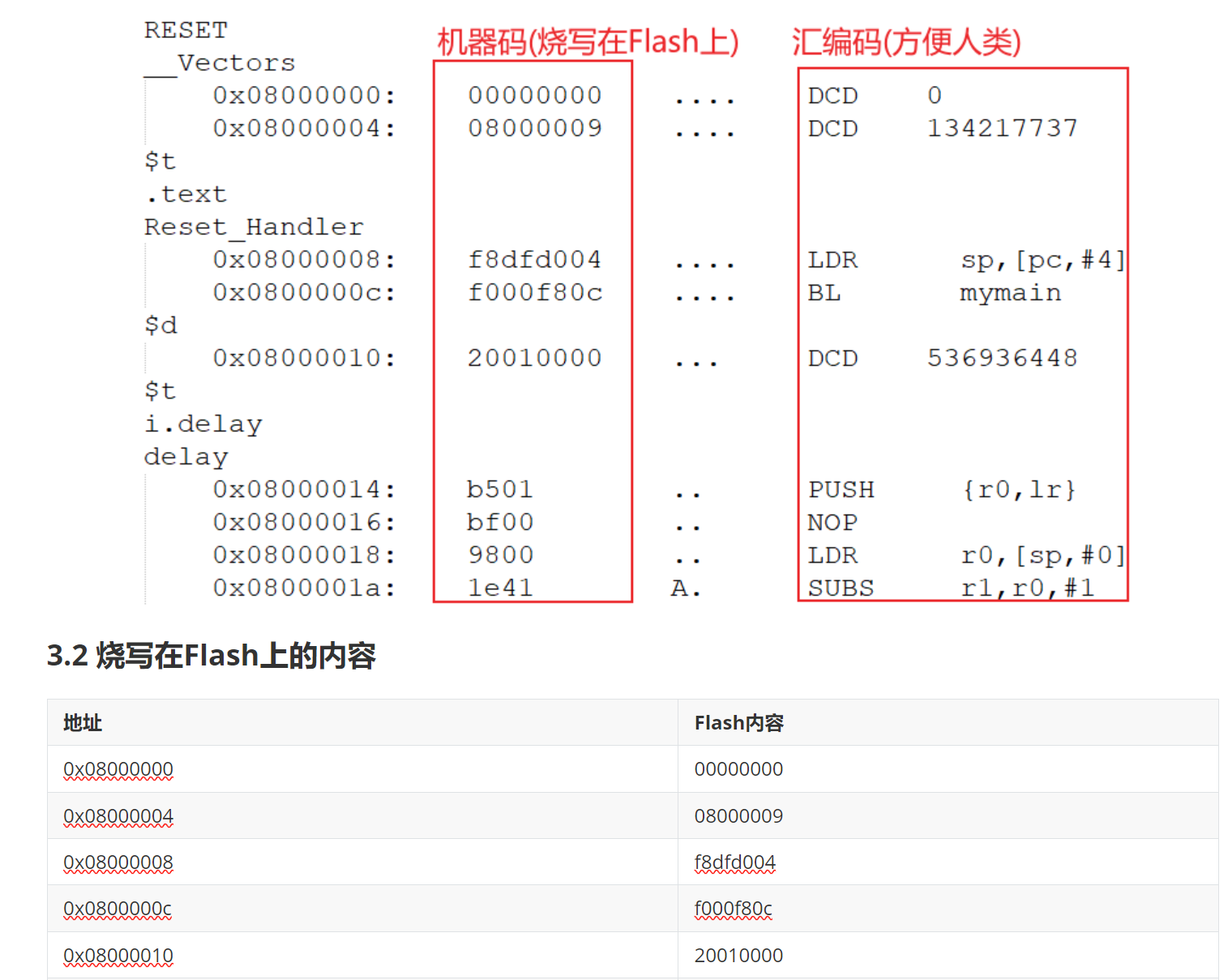

2.反汇编

文件格式	推荐写法 (命令)	说明
.bin  文件	fromelf.exe --bin -o "$L@L.bin" "#L"	$L@L.bin 意思是，在输出文件 .axf 的目录下，生成一个同名的 .bin 文件。
	fromelf.exe --bin -o .\Objects\你的工程名.bin .\Objects\你的工程名.axf	这种是直接写明路径和文件名。需要你把 Objects 和 你的工程名 换成自己工程对应的实际目录和名字。
.dis 文件	fromelf.exe --text -a -c -o "$L@L.dis" "#L"	--text -a -c 是输出反汇编信息的标准参数组合。
	fromelf.exe --text -a -c -o .\Objects\你的工程名.dis .\Objects\你的工程名.axf	同样，可以替换为你的实际路径和文件名。

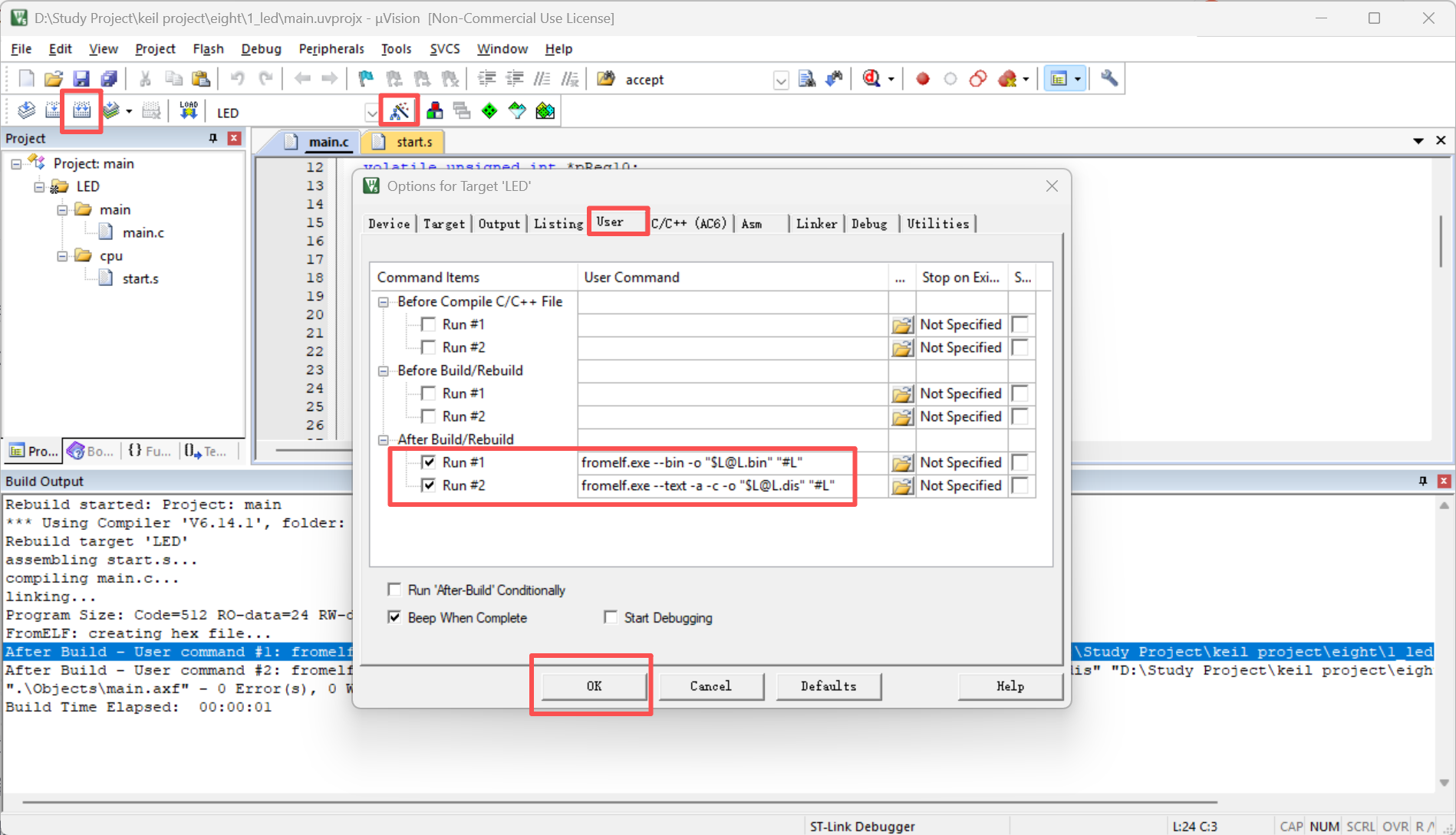

生成 .bin 文件（二进制固件）
在 Run #1 的输入框中添加以下命令：
fromelf --bin -o "$L@L.bin" "$L@L.axf"

生成 .dis 文件（反汇编文件）
在 Run #2 的输入框中添加以下命令：
fromelf --text -a -c --output="$L@L.dis" "$L@L.axf"

3.汇编深入分析

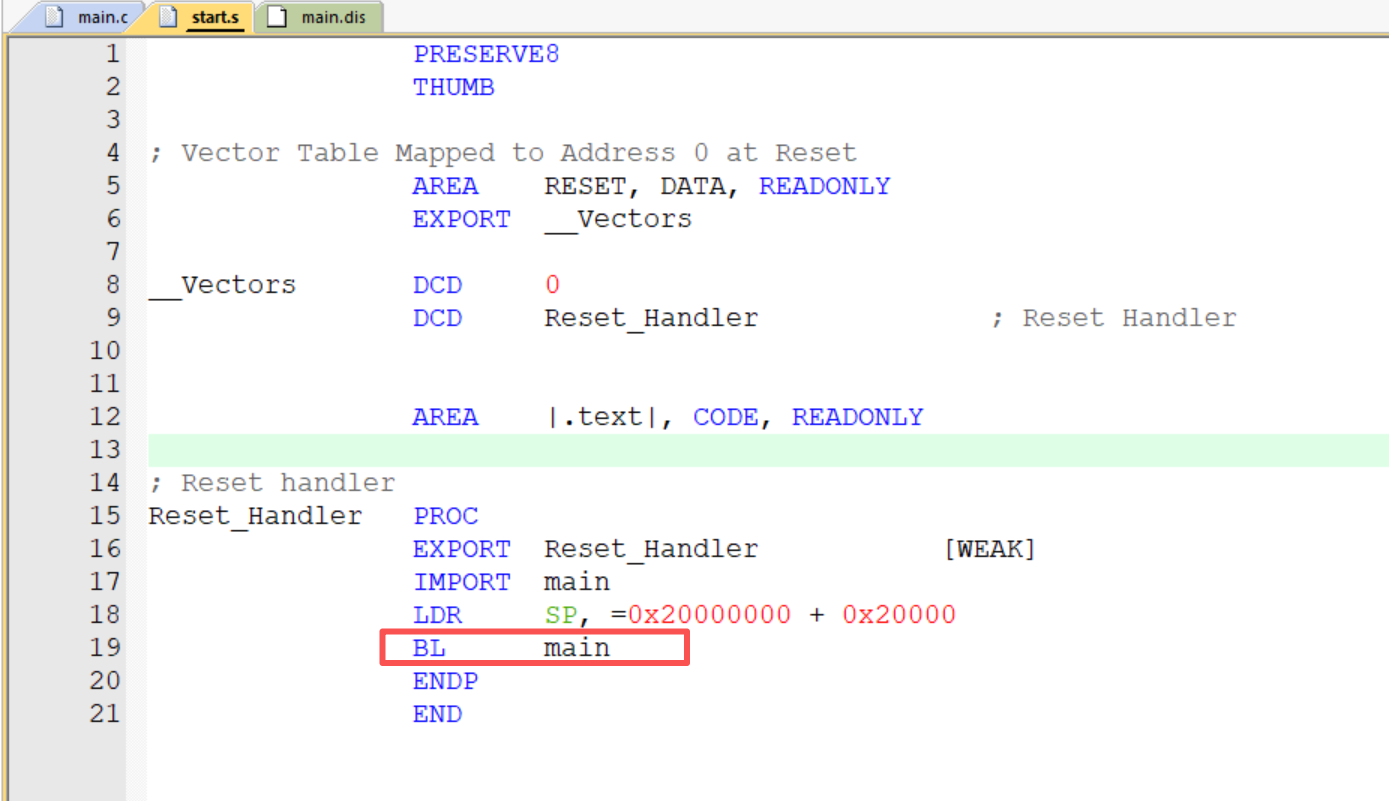

1.汇编怎么调用C函数？

直接调用

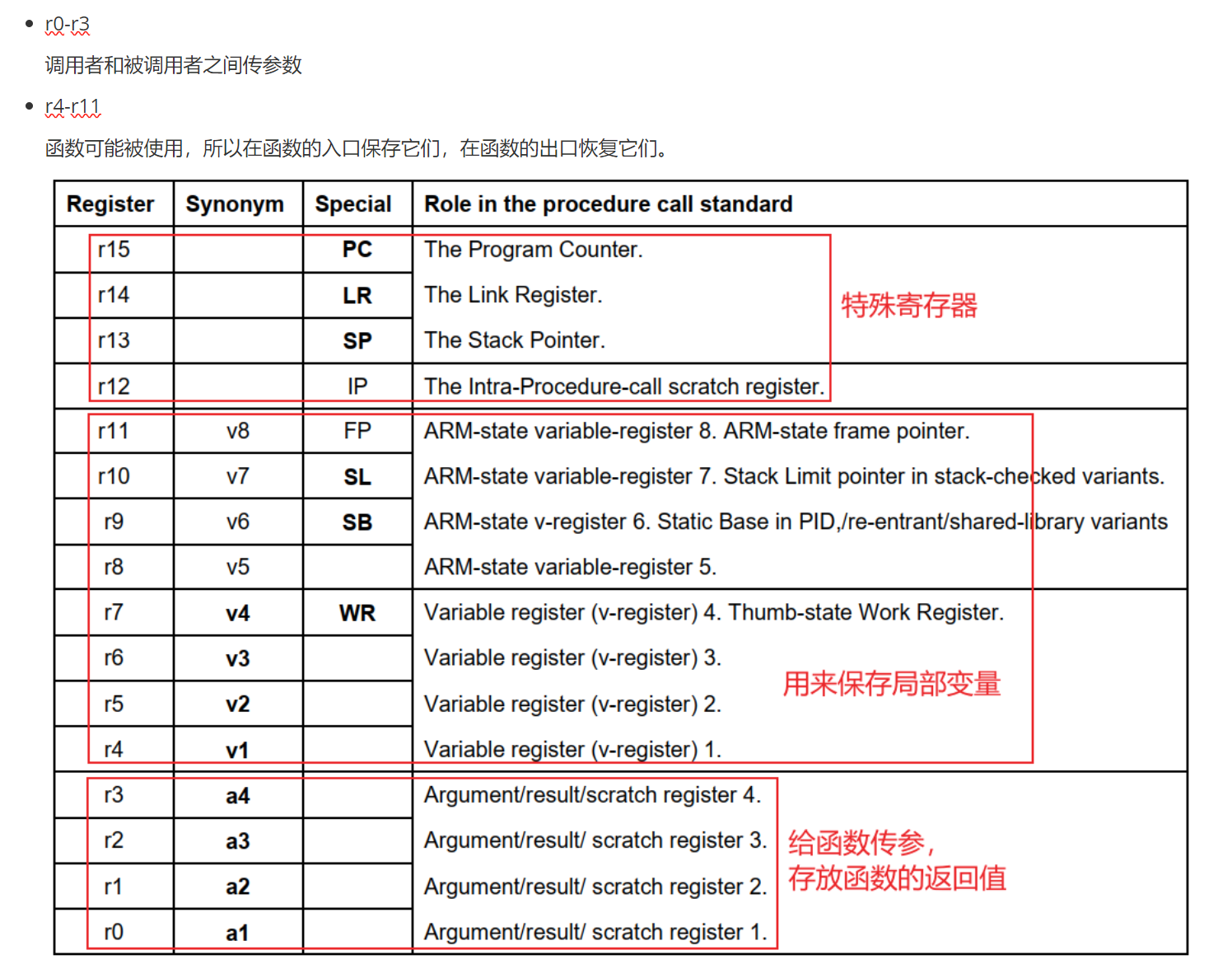

2.寄存器的作用

3.栈的作用

假设A函数把变量val放在了R4寄存器里。如果这时候调用B函数，而B函数也要用R4，就会把A函数的值覆盖掉。为了解决这个问题，B函数在开头会先把R4原来的值临时存到栈里（压栈），等B函数执行完了，在返回前再从栈里把值取回来放回R4（出栈）。这样A函数回来后，R4里的val还是原来的值，一切正常。

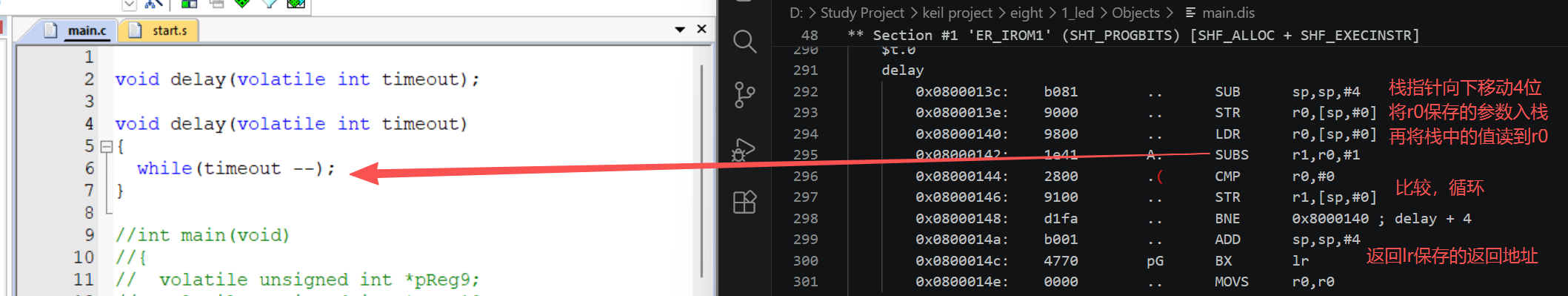

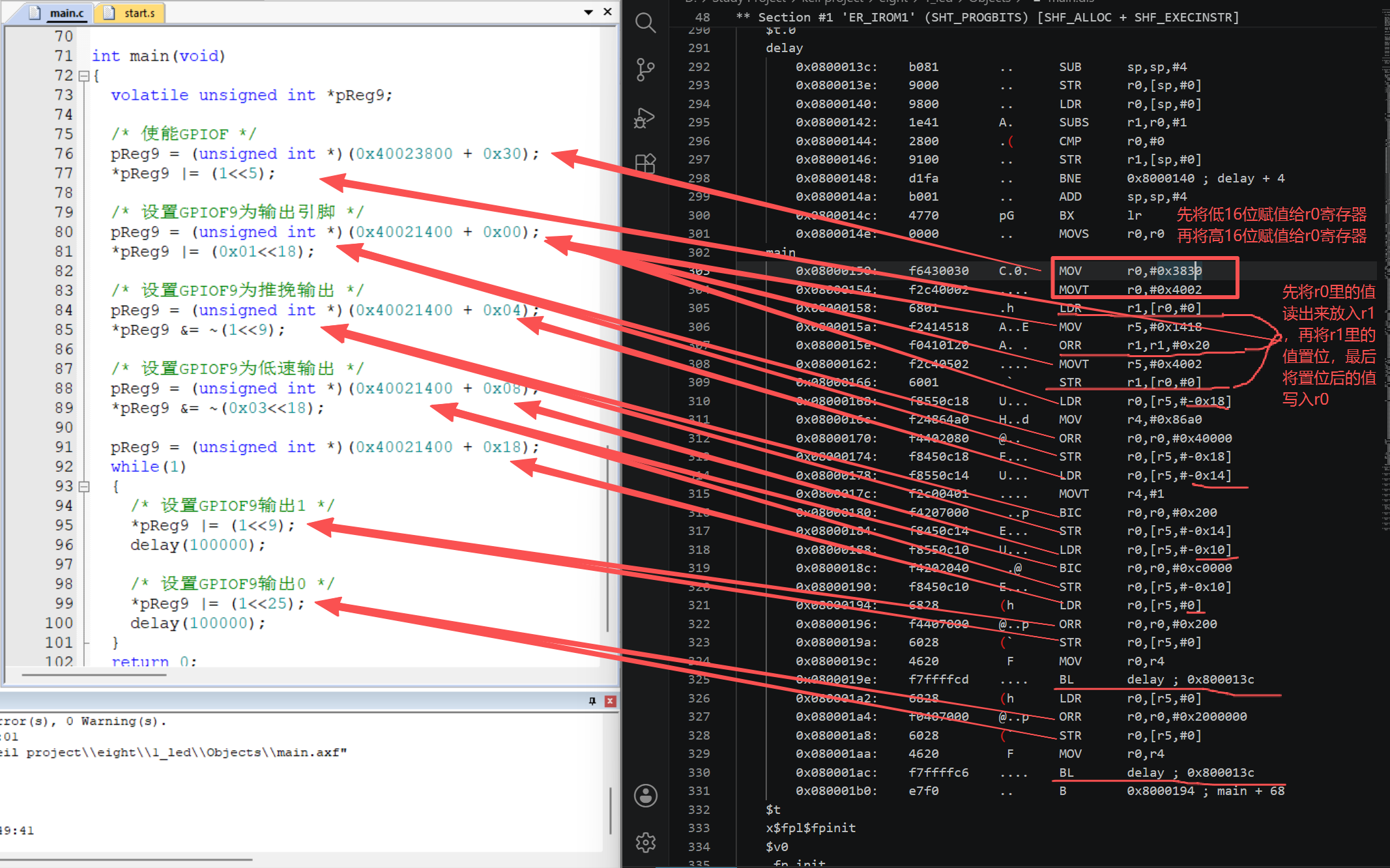

4.解析汇编：

四.汇编点灯

                PRESERVE8
                THUMB

; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
				EXPORT	__Vectors

__Vectors       DCD     0
                DCD     Reset_Handler              ; Reset Handler


                AREA    |.text|, CODE, READONLY

; Reset handler
Reset_Handler   PROC
				EXPORT 	Reset_Handler			[WEAK]
;                IMPORT  main
;				LDR     SP, =0x20000000 + 0x20000
;                BL      main

;				/* 使能GPIOF */
				LDR R0, =(0x40023800 + 0x30)
				LDR R1, [R0]
				ORR R1, R1, #(1<<5)
				STR R1, [R0]

;				/* 设置GPIOF9为输出引脚 */
				LDR R0, =(0x40021400 + 0x00)
				LDR R1, [R0]
				ORR R1, R1, #(1<<18)
				STR R1, [R0]

;				/* 设置GPIOF9为推挽输出 */
				LDR R0, =(0x40021400 + 0x04)
				LDR R1, [R0]
				BIC R1, R1, #(1<<9)
				STR R1, [R0]

;				/* 设置GPIOF9为低速输出 */
				LDR R0, =(0x40021400 + 0x08)
				LDR R1, [R0]
				BIC R1, R1, #(3<<18)
				STR R1, [R0]

				LDR R2, =(0x40021400 + 0x18)
Loop

;				/* 设置GPIOF9输出1 */
				LDR R1, [R2]
				ORR R1, R7, #(1<<9)
				STR R1, [R2]

				LDR R0, =100000
				BL delay


;				/* 设置GPIOF9输出0 */
				LDR R1, [R2]
				ORR R1, R8, #(1<<25)
				STR R1, [R2]

				LDR R0, =100000
				BL delay

				B Loop
				ENDP

delay
				SUBS R0, R0, #1
				BNE delay
				MOV PC, LR

				END
