零知派ESP32--基于BMP388制作运动追踪器

LingzhiPi

486人浏览 · 2026-07-24 16:32:11

LingzhiPi · 2026-07-24 16:32:11 发布

项目概述

ESP32-BMP388 运动追踪器是一款基于气压高度测量的便携式运动监测设备，集成卡尔曼滤波、实时折线图、指针式高度表、WiFi Web 仪表盘与历史数据持久化。设备通过 BMP388 气压传感器实时采集大气压强，利用 ISA（国际标准大气）公式将气压转换为海拔，再经 2D 卡尔曼滤波器平滑后得到稳定的高度与垂直速度读数。用户可通过两个物理按键在彩色 TFT 屏上切换 5 个功能界面，记录运动过程并查看历史数据；同时设备开放 WiFi 热点，手机连接后即可访问 Web 仪表盘进行实时监控、远程控制与历史数据导出。

主控：零知ESP32
传感器：BMP388 数字气压传感器
显示屏：ST7789 TFT，240×240，SPI，6 引脚
交互：2 个轻触按键（GPIO27 / GPIO14，内部上拉）
无线：ESP32 内置 WiFi，开放 AP 热点供手机接入
存储：RTC 内存（深度睡眠保留） + SPIFFS 文件系统双备份

项目亮点

2D 卡尔曼传感器融合 — 同时估计海拔与垂直速度，参数可调（Q/R），显著抑制 BMP388 单次测量抖动（±0.5m → 平滑 ±0.05m）。
5 屏彩色 UI — 实时数据屏（带海拔+气压双曲线滚动图）、指针式高度表（半圆仪表盘 + 红色指针）、运动总结屏、设置屏、历史柱状图屏，全部基于 TFT_eSPI Sprite 帧缓冲防闪烁绘制。
指针式高度表 — 模拟飞机高度表的半圆弧 + 刻度 + 指针可视化，量程动态跟随当前海拔 ±50m。
WiFi Web 仪表盘 — 深色渐变 UI，英雄卡 + 三色小卡布局，支持手机端实时监控、远程开始/停止/重置、一键 CSV 导出，刷新带闪光动画。
数据持久化 — 运动会话先写入 RTC_DATA_ATTR 深度睡眠保留内存，再镜像到 SPIFFS /sessions.dat，重启不丢，最多保存 20 条，循环淘汰。
平滑数字滚动动画 — 海拔大字每帧 25% 趋近目标值，避免数字跳变；实时折线图采用 80 点环形缓冲，自动归一化双轴显示。
状态栏信息集成 — 顶部统一显示模式名 + 温度（青色）+ 电池图标（绿/黄/红三色）+ 录制红点。
可配置性 — 全部参数（引脚、滤波系数、按键时序、刷新率、WiFi 凭据）集中在 config.h，支持 _IIR_FILTER、_OSR、CALMAN_Q/R 调参。

项目难点及解决方案

难点 1：BMP388 原始气压抖动严重，海拔数字跳变

问题：单次气压测量噪声导致海拔读数波动 ±0.5m，数字频繁跳动影响可读性。
解决：实现 2D 卡尔曼滤波器，状态向量 [altitude, vertical_speed]，通过过程噪声 Q 与测量噪声 R 协调平滑度与响应速度；再对卡尔曼输出的速度做一阶低通（α=0.3）进一步抑制。

难点 2：16 位色 Sprite 占用 115KB，超过 ESP32 可分配堆

问题：TFT_eSPI 16 位色 Sprite 240×240 需 115KB，ESP32 单次分配失败，导致白屏。
解决：改用 8 位色深（setColorDepth(8)），占用降至 ~57KB，分配成功；flush() 检查 _sprite.created() 防御性推送。

Q1：串口输出 [BMP388] 传感器未找到!

Q2：WiFi 热点连不上或打不开192.168.4.1

Q3：重启后历史数据丢失

Q4：海拔数字明显偏高/偏低

一、硬件系统部分

1.1 硬件清单

名称	型号	数量	用途
主控板	零知ESP32开发板	1	MCU + WiFi
扩展板	零知ESP32扩展板	1	方便接线
气压传感器	BMP388 模块	1	气压/温度采集
彩色显示屏	ST7789 TFT 240×240	1	UI 显示
杜邦线	端子对杜邦线母头	若干	连接
USB Type-C 线	Type-C	1	烧录/供电

可选：锂电池 + 充电模块（用于电量显示演示），否则电池图标静态。

1.2 接线方案

BMP388 → ESP32 (I²C)

BMP388	ESP32 GPIO	说明
VCC	3V3	3.3V 供电
GND	GND	共地
SDA	21	I²C 数据
SCL	22	I²C 时钟
SDO	GND	设定 I²C 地址 0x76（接 VCC 则为 0x77）

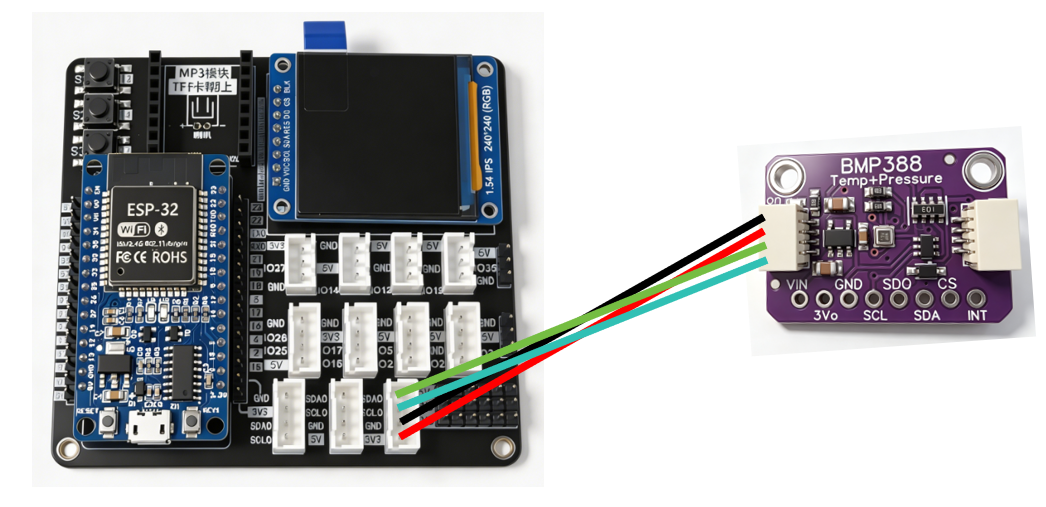

1.3 硬件连接图

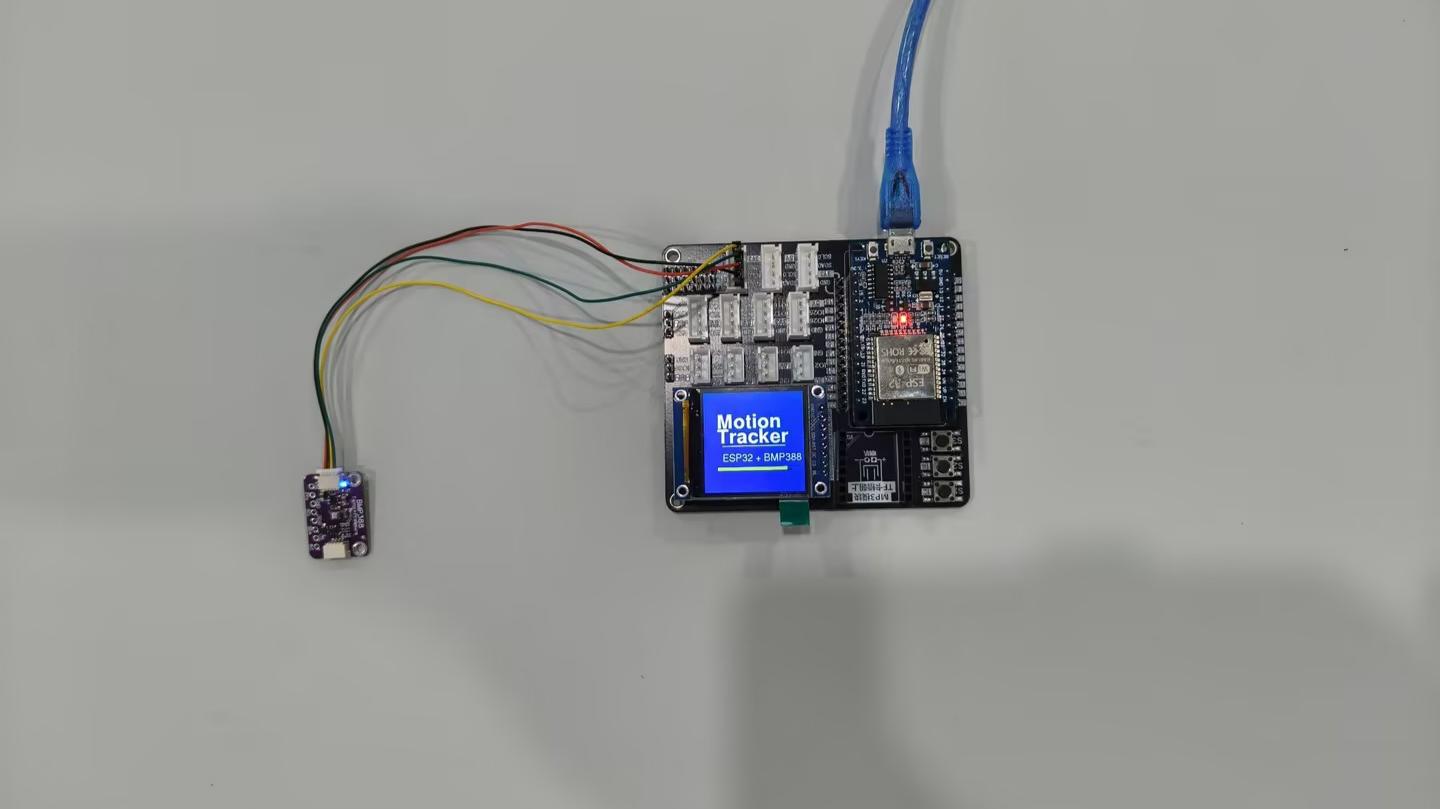

1.4 实物连接图

二、软件架构设计

2.1 系统初始化

setup() 执行顺序（位于 MotionTracker.ino 末尾）：

void setup() {
    disableBrownout();       // 1. 禁用欠压复位（避免 WiFi 启动时重启）
    Serial.begin(115200);    // 2. 串口初始化, 波特率 115200

    display.begin();         // 3. ST7789 + Sprite 帧缓冲初始化
    display.showSplash();    //    显示启动动画 (进度条)

    bmp388.begin();          // 4. BMP388 I²C + 过采样 + IIR 配置
    altTracker.begin();      // 5. 卡尔曼滤波器复位
    ui.begin();              // 6. 两按键 GPIO 初始化 + 消抖
    logger.begin();          // 7. RTC 内存恢复 + SPIFFS 加载历史
    wifi.begin();            // 8. 开放 AP 热点 "MotionTracker" + 启动 WebServer

    // 9. 预热 20 次采样建立基准海拔
    for(int i=0;i<20;i++){ bmp388.readData(p,t); altTracker.update(p,t,0.1f); delay(50); }
}

关键初始化参数：

BMP388：温度/压力过采样 8X、IIR 滤波系数 3、ODR 50Hz；
Sprite：8 位色深 240×240 ≈ 57KB；
WiFi AP：SSID=MotionTracker 密码=12345678，IP 默认 192.168.4.1。

2.2 主循环逻辑

loop() 采用 10Hz 主节拍 + 5Hz 显示节拍 + 每帧 WiFi 处理：

loop() 每帧 (~5ms 间隔):
  ├─ 1. 按键处理
  │    ├─ button1: 检测短/长/超长按 → 调用 handleEvent(1)
  │    ├─ button2: 检测短/长按 → 调用 handleEvent(2) 切屏
  │    └─ WiFi 开关: 检测设置项变化 → wifi.setEnabled()
  │
  ├─ 2. 传感器更新 (10Hz, 每 100ms):
  │    ├─ bmp388.readData(&p, &t)
  │    ├─ altTracker.update(p, t, dt)        # 卡尔曼滤波
  │    ├─ display.addChartSample(altitude)    # 折线图采样
  │    └─ display.addPressureSample(p/100)    # 气压曲线采样
  │
  ├─ 3. 海拔平滑动画 (每帧):
  │    └─ display.tickAnimation(targetAlt)     # 25%/帧 趋近
  │
  ├─ 4. 显示刷新 (5Hz, 每 200ms):
  │    └─ updateDisplay()                       # 根据当前屏绘制
  │
  ├─ 5. WiFi (每帧, ~100Hz):
  │    ├─ wifi.updateData(...)                  # 推送最新数据
  │    ├─ wifi.notify()                         # 处理 HTTP 客户端
  │    └─ if(wifi.hasCommand()) handleWiFiCommand(...)
  │
  └─ delay(5)

设计要点：

传感器 10Hz、显示 5Hz：传感器更新更快以保证滤波器收敛，显示降速避免画面过快刷新；
WiFi 每帧 notify：HTTP 请求近乎即时响应，不受显示或传感器节拍影响；
每帧 tickAnimation：让海拔数字平滑变化，与 5Hz 显示刷新独立，动画更连续。

三、代码拆分讲解

MotionTracker.ino 单文件结构（从上到下）：

3.1 系统库 + 配置

#include <Adafruit_BMP3XX.h>
#define GFXFF 1
#include <TFT_eSPI.h>          // FreeFont 支持

#include <WiFi.h>
#include <FS.h>
using namespace fs;             // 解决 Lingzhi core 命名空间冲突
#include <WebServer.h>

#include "config.h"             // 用户可编辑参数

3.2 SessionData 数据结构

struct SessionData {
    float totalAscent, totalDescent, maxAltitude, minAltitude;
    float avgSpeed, startAltitude;
    uint32_t duration, floorCount, sampleCount, timestamp;
    bool valid;
};

贯穿日志记录、历史柱状图、CSV 导出。

3.3 KalmanFilter2D

2 状态卡尔曼滤波器，状态向量 [海拔, 垂直速度]：

class KalmanFilter2D {
    void update(float z_alt, float dt);   // 预测 + 修正
    float getAltitude() const;
    float getVelocity() const;
    void reset(float alt=0);
private:
    float _x[2], _covar[2][2], _Q[2], _R;
};

update() 先用速度做时间预测（x0 += dt·v），再读气压做修正：

_x[0] = x0 + K0 * y;   // 海拔更新
_x[1] = x1 + K1 * y;   // 速度更新

Q/R 越大平滑越强但响应越慢，默认 Q=[0.1, 0.5]，R=0.25。

3.4 AltitudeTracker

封装滤波后的高度追踪，含会话管理：

气压→海拔：ISA 公式 44330·(1−(P/P0)^0.190295)
会话生命周期：startSession() 记录起始海拔与时间；update() 累计爬升/下降/楼层；stopSession() 计算总时长
楼层计数：累计正位移达 _floorCount × FLOOR_HEIGHT 即 +1
平均速度 = (爬升 + 下降) / 时长

3.5 BMP388Driver

封装 Adafruit_BMP3XX：

bool begin();              // I²C 0x76 + 过采样 8X + IIR 3 + ODR 50Hz
bool readData(float &p, float &t);   // 一次气压+温度读取

读取失败自动打印警告但不阻塞。

3.6 DisplayManager

所有 TFT 绘制，使用 TFT_eSPI + TFT_eSprite 帧缓冲：

class DisplayManager {
    TFT_eSPI _tft;
    TFT_eSprite _sprite;    // 帧缓冲
    float _chartBuf[80];    // 海拔环形缓冲
    float _presBuf[80];     // 气压环形缓冲
public:
    void drawRealtimeScreen(...);     // 实时屏 - 含双曲线
    void drawGaugeScreen(...);       // 指针式高度表屏
    void drawSummaryScreen(...);     // 运动总结屏
    void drawSettingsScreen(...);    // 设置屏 - Clear History 两行
    void drawHistoryScreen(...);     // 历史屏 - 柱状图
    void addChartSample(float);      // 采样
    void addPressureSample(float);
    void tickAnimation(float);       // 25%/帧平滑
};

关键辅助：_drawStatusBar() 状态栏（温度/电池/录制点）、_drawGauge() 半圆弧+指针绘制、_drawLineChart() 双曲线自动缩放。

四、操作过程及数据展示

4.1 操作步骤

步骤 1：烧录固件

选择开发板 “零知ESP32”，上传 MotionTracker.ino。

步骤 2：首次开机

屏幕显示 进度条启动动画 约 2 秒；
串口（115200）输出 [BMP388] OK、[Display] Sprite OK、[WiFi] IP: 192.168.4.1；
自动预热采样 20 次，串口输出 基准海拔: xxx.xx m。

步骤 3：屏幕操作（两按键）

按键	短按 (<800ms)	长按 (800~3000ms)	超长按 (≥3000ms)
KEY1 (GPIO27)	实时屏：开始/停止记录设置屏：调整当前项	重置会话（实时屏）	同长按（重置）
KEY2 (GPIO14)	切到下一屏	切到上一屏	—

按键 2 短按循环切换 5 个屏幕：

REALTIME → GAUGE → SUMMARY → SETTINGS → HISTORY → REALTIME

各屏内容

REALTIME 实时屏：大字海拔 + 方向箭头（↑红/↓蓝/→灰） + 速度/爬升/下降数据行 + 海拔(深蓝)+气压(橙)双曲线滚动图 + 底部提示
GAUGE 高度表屏：半圆弧 + 5 刻度（动态 ±50m 量程） + 红指针 + 数字读数 + 底部气压/速度
SUMMARY 总结屏：本次会话的爬升/下降/最高/平均速度/楼层/时长
SETTINGS 设置屏：4 项可调：海平面气压(±0.5 hPa) / 楼层高度(±0.1m) / WiFi 开关 / 清除历史（“Clear History” 标签 + “[Execute]” 分两行显示）
HISTORY 历史屏：最近 5 次会话柱状图，按最大爬升归一缩放，柱顶标注数值，下方显示 #编号

步骤 4：开始/停止记录

在 REALTIME 屏 短按 KEY1 → 状态栏右侧出现红色脉冲圆点，记录开始；
屏幕实时滚动双曲线，爬升/下降数字逐步累加；
再次短按 KEY1 → 停止记录，会话自动保存到 RTC+SPIFFS。

步骤 5：查看总结

切到 SUMMARY 屏即可查看本次会话的总爬升、总下降、最高海拔、平均速度、楼层数、时长。

步骤 6：查看历史

切到 HISTORY 屏，柱状图对比最近 5 次会话的总爬升量，柱顶显示精确数值。

步骤 7：手机 WiFi 仪表盘

手机搜索并连接 WiFi：
- SSID: MotionTracker
- 密码: 12345678
浏览器打开 http://192.168.4.1；
页面显示：
- 英雄卡：当前海拔（cm 单位，×100 换算）
- 3 个彩色顶条小卡：速度(m/s) / 爬升(cm) / 下降(cm)
- 3 按钮：开始（绿）/ 停止（红）/ 重置（灰）
页面 1 秒自动刷新，数值变化时触发闪光动画；
点击 “导出历史数据 (CSV)” → 下载 motiontracker.csv，含所有会话的 10 列数据。

4.2 演示视频

零知派ESP32-基于BMP388制作运动追踪器

五、技术原理

5.1 工作原理

气压 → 海拔（ISA 国际标准大气）

BMP388 测得大气压 P 后，代入 ISA 公式：

altitude = 44330 × (1 − (P / P0)^0.190295)

其中 P0 = 海平面气压（默认 1013.25 hPa，可在设置屏调整 ±0.5 hPa/步）。原理是大气压随高度按指数衰减（等温层模型），系数 0.190295 = (R·L)/(g·M) 推导自气体状态方程。

2D 卡尔曼滤波

状态向量 x = [altitude, velocity]，每步：

预测：altitude_predicted = altitude + dt·velocity（匀速模型）
更新（读气压 z 后）：
- 残差 y = z − altitude_predicted
- 卡尔曼增益 K = P / (P + R)（P=估计协方差, R=测量噪声）
- altitude += K·y，velocity += K·velocity·y
协方差更新：P = (1−K)·P + Q（Q=过程噪声，注入不确定性）

效果：单次测量噪声 ±0.5m → 平滑后约 ±0.05m。速度由海拔变化反推，无需加速度计。

楼层计数

累计垂直正位移（在 smoothSpeed > MIN_SPEED_THRESHOLD 阈值时才计数，过滤噪声）：

_floorAccumulator += (新海拔 − 旧海拔)
floorCount = floor(_floorAccumulator / FLOOR_HEIGHT)

默认 FLOOR_HEIGHT=3.0m，即每爬升 3m 一个楼层。

数据持久化

RTC 内存 (RTC_DATA_ATTR)：ESP32 深度睡眠保留区域，断电不丢但复位会清；
SPIFFS：Flash 文件系统 /sessions.dat，永久保存，重启自动加载；
双备份策略：运行时优先写 RTC（速度快），空闲时镜像到 SPIFFS。

5.2 工作模式配置

传感器参数（config.h）

宏	默认值	作用
`BMP_ODR`	50	输出数据率 Hz
`BMP_OSR`	8	过采样倍数
`BMP_IIR_FILTER`	4	IIR 滤波系数
`BMP_I2C_ADDR`	0x76	I²C 地址

滤波器参数

宏	默认值	作用
`KALMAN_Q_ALT`	0.1	海拔过程噪声（越大跟随越快，越抖）
`KALMAN_Q_VEL`	0.5	速度过程噪声
`KALMAN_R_ALT`	0.25	测量噪声（越大越平滑，越滞后）

运动检测

宏	默认值	作用
`MIN_SPEED_THRESHOLD`	0.1	最小有效速度 m/s（过滤静止时的轻微波动）
`FLOOR_HEIGHT`	3.0	楼层高度（用于楼层计数）
`SEA_LEVEL_PRESSURE`	1013.25	海平面基准气压 hPa

系统节拍

宏	默认值	作用
`UPDATE_RATE_HZ`	10	传感器采样率
`DISPLAY_REFRESH_MS`	200	显示刷新间隔
`BUTTON_DEBOUNCE_MS`	50	按键消抖
`LONG_PRESS_MS`	800	长按判定
`EXTRA_LONG_PRESS_MS`	3000	超长按判定
