专栏前言

前两篇我们已经完成了 Windows + Ubuntu 双系统 EIM-GUI 一键环境搭建，成功跑通了第一个 Blink 点灯程序。

但 90% 的新手卡在同一个瓶颈：

只会跑 Demo、只会改延时，完全看不懂工程目录，不知道文件是怎么编译的、参数在哪里配置、代码如何生效。

如果你看不懂 ESP-IDF 工程结构：

• 后续写外设驱动 不敢新建文件

• 加功能就报错、编译找不到头文件

• 不知道怎么关闭/开启芯片功能

• 无法搭建自己的模块化工程（无法进阶做量产项目）

本篇作为专栏地基核心篇，带你从零拆解 ESP-IDF 完整工程体系：目录结构、编译流程、CMake机制、sdkconfig配置、组件架构。
看完这篇，你不再是“只会跑Demo的新手”，而是懂工程、懂架构、能自建项目模板的开发者。

全文保姆级、无跳过、无废话、适配 ESP-IDF 5.3/6.0 全版本。

---

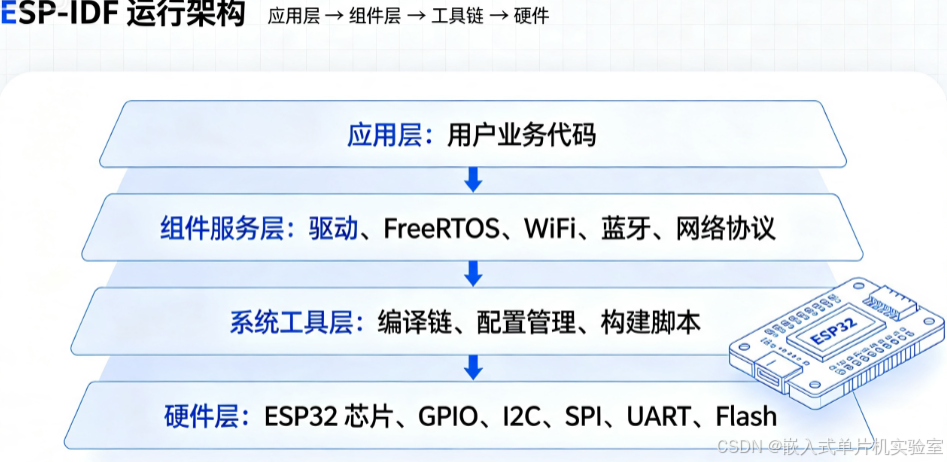

一、先搞懂：ESP-IDF 整体运行架构（通俗版）

很多新手搞反了层级关系，我先用最简单的层级讲清楚：

你的工程（应用层） → IDF组件库（驱动/协议/系统） → 工具链编译 → 固件烧录

ESP-IDF 不是简单库，是一套完整物联网操作系统框架：

• 自带 FreeRTOS 实时操作系统

• 自带 WiFi/蓝牙/网络协议栈

• 自带驱动库、日志、内存管理、低功耗管理

• 所有功能可裁剪、可配置

所以 ESP32 开发和传统 STM32 裸机最大区别：不再是手动写寄存器，而是组件化配置 + 标准化调用。

---

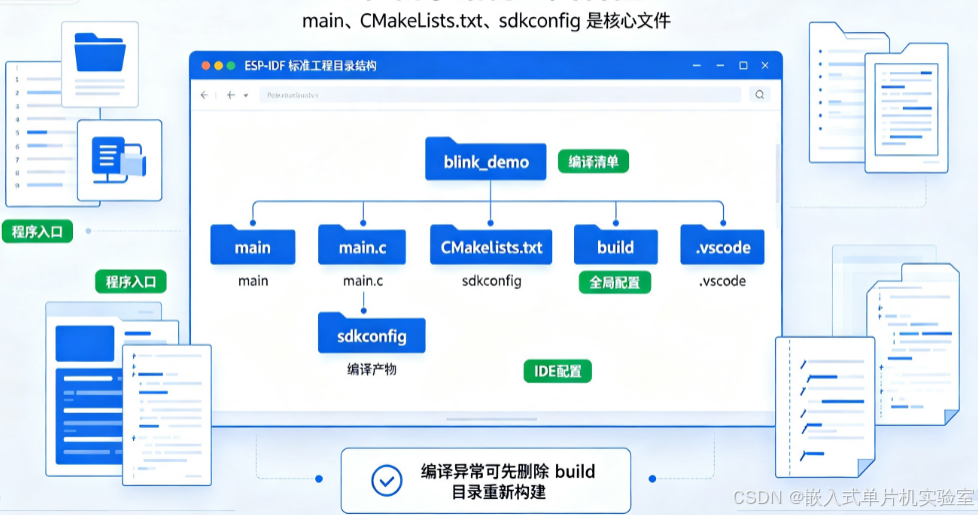

二、新建工程根目录全部文件详解（一个不漏）

我们以标准 Blink 工程为例，拆解每一个文件的作用，新手必须全部认识。

1. main 文件夹（你的核心业务代码）

整个工程你 95% 的代码都写在这里

• main.c：程序入口函数app_main()，等同于单片机 main 函数

• CMakeLists.txt：告诉编译器，当前文件夹哪些文件需要参与编译

重点区别：app_main() 不是裸机死循环，是 RTOS 入口任务，系统启动后自动调度。

2. 工程根目录 CMakeLists.txt（顶层编译规则）

整个工程的总编译配置文件，定义工程名称、依赖IDF版本。

新手最常见报错：工程名非法、路径中文、版本不匹配全部来自这里。

3. sdkconfig / sdkconfig.old（全局配置开关）

ESP-IDF 最核心、最重要的文件

所有芯片功能、时钟、WiFi、蓝牙、内存、日志、中断、堆栈大小，全部由 sdkconfig 控制。

• 开启/关闭 WiFi、蓝牙

• 调整系统主频、堆栈大小、任务优先级

• 开启 PSRAM、Flash 大小配置

• 开启调试日志、看门狗、崩溃打印

**切记：不要手动乱改！**后续教大家图形化配置。

4. build 编译产物文件夹

所有编译中间文件、固件、缓存全部在这里。

编译报错、缓存异常、莫名Bug，直接删除build重新编译即可解决90%问题

5. .vscode 配置文件夹

VSCode 语法提示、跳转、环境绑定配置，由 EIM-GUI 自动生成。

---

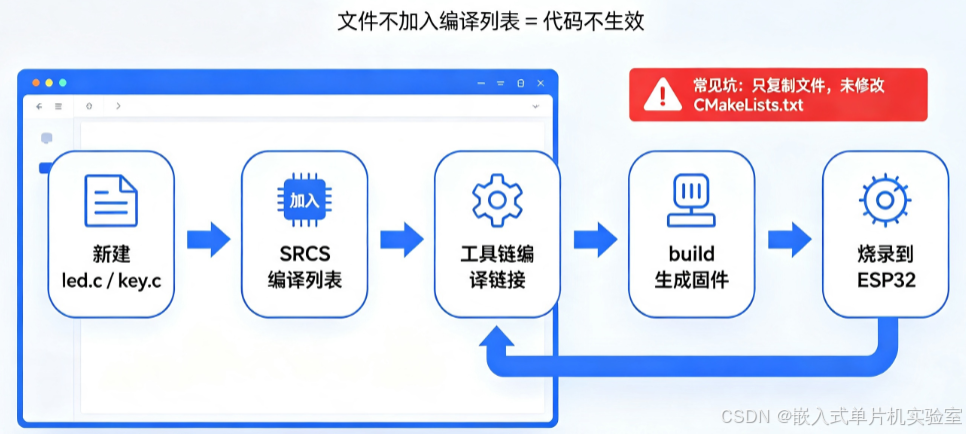

三、彻底搞懂：ESP-IDF CMake 编译机制（新手不再编译报错）

很多人学半年都不懂：为什么我新建的 .c 文件编译不生效？

答案：你没把文件加入 CMakeLists.txt 编译列表！

1. 两层 CMake 工作机制

• 顶层 CMakeLists.txt：定义工程、关联 IDF 框架

• main/CMakeLists.txt：定义需要编译的代码文件

2. 标准添加代码文件写法（通用模板）

如果你在main下新建：gpio.c、led.c、key.c，必须写入编译清单：

idf_component_register(SRCS "main.c" "led.c" "key.c"
                       INCLUDE_DIRS ".")

不写 = 不编译 = 代码不存在。

3. 头文件找不到的终极原因

• 路径未加入 INCLUDE_DIRS

• 文件夹层级混乱

• 自建组件未注册

---

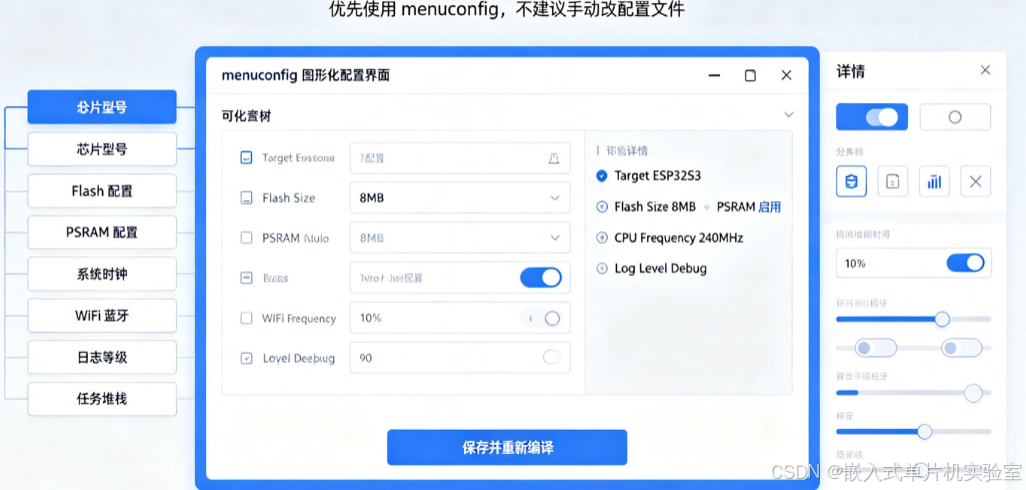

四、menuconfig 图形化配置（sdkconfig 正确打开方式）

新手禁止手动改 sdkconfig 文件！

所有配置必须通过 图形化 menuconfig 操作，EIM-GUI 一键打开。

1. 打开方式

EIM-GUI工程页面 → 点击「配置」按钮，直接弹出图形化配置界面。

2. 新手必用 6 大核心配置项

• 芯片型号配置：ESP32 / S3 / C3 / P4 选型

• Flash & PSRAM 配置：开启外挂缓存、调整容量

• 系统时钟配置：80M/160M/240M主频

• WiFi/蓝牙开关：不用就关闭，节省内存

• 日志打印等级：调试全开，量产关闭

• 任务堆栈大小：解决任务溢出、死机重启

3. 配置保存生效规则

保存配置 → 自动更新 sdkconfig → 必须重新编译工程。

---

五、ESP-IDF 组件化架构（进阶、模块化、可移植的核心）

ESP-IDF 最强的地方就是组件化设计，也是你以后做架构、做量产的基础。

所有官方驱动、协议、系统功能全部是独立组件：

• driver：底层外设驱动（GPIO/I2C/SPI/UART/PWM）

• freertos：系统任务调度

• wifi / bt：无线协议栈

• nvs：掉电保存存储

• spi_flash：闪存管理

核心思想：组件可裁剪、可替换、可分层。

后期我们做工业级架构、BSP分层、驱动解耦，全部基于组件化思想。

---

六、新手专属：标准规范工程模板（直接复用）

看完原理，给大家一套可长期使用、符合量产规范的新手目录模板：

• main/app 业务逻辑

• main/driver 底层外设

• main/protocol 通信协议

• main/utils 工具函数

从这一篇开始，拒绝所有代码堆砌、拒绝裸奔混乱工程。

---

七、新手高频问题 & 报错汇总

• 新建文件不生效？ 未写入 CMakeLists 编译列表

• 头文件报错找不到？ 未配置头文件路径或组件依赖

• 改了代码没变化？ 需要 clean 清除缓存重新编译

• 莫名重启、堆栈溢出？ 任务堆栈大小配置不足

• 编译巨慢？ 开启多余组件，未裁剪功能

---
