上一篇我们彻底讲透了嵌入式分层架构的三类核心模型与单向依赖原则，但架构思想最终要落地到物理文件结构上。很多开发者道理都懂，真正写项目时还是把所有代码塞进 main 文件夹，文件多了就乱命名、乱依赖，最终分层只停留在PPT上。

ESP-IDF 原生基于 CMake 组件化机制设计，本身就具备极佳的分层落地条件。本文将量产6层架构完整映射到工程目录中，给出一套可直接复制复用的标准化工程模板，讲清每个目录的职责边界、依赖规则与 CMake 编写规范，帮你从项目搭建第一天就守住架构底线。

一、工程目录设计的核心原则

所有目录结构都不是凭空设计的，必须严格服务于分层架构与量产需求，遵循5条核心原则：

1. 分层对应原则：目录层级与6层架构一一映射，每个目录对应一个架构层级，职责边界清晰
2. 组件化复用原则：每个独立模块都是 ESP-IDF 标准组件，可单独复制迁移到其他项目
3. 单向依赖原则：上层目录可依赖下层，下层绝对不能反向引用上层头文件
4. 板级隔离原则：所有硬件差异（引脚、外设配置、板级器件）全部收敛到 BSP 目录，业务代码零感知
5. 构建友好原则：完全符合 ESP-IDF CMake 构建规范，支持增量编译、条件编译与多芯片适配

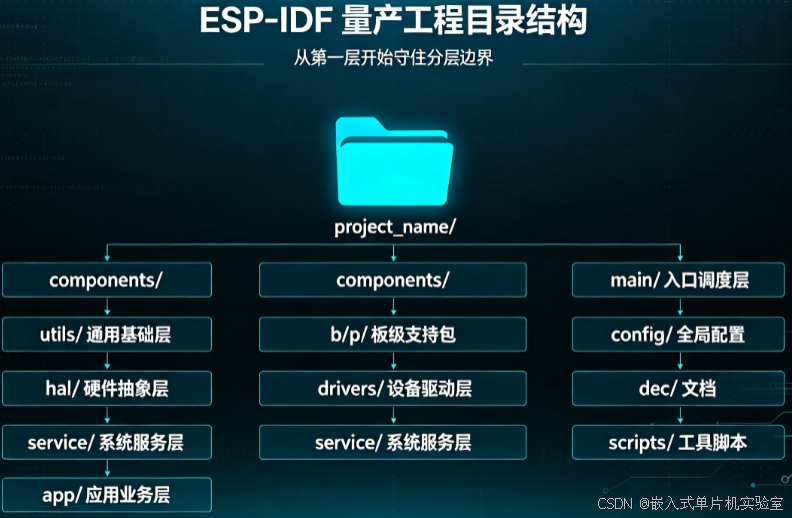

二、量产级 ESP-IDF 工程完整目录结构

以下是适配 ESP-IDF v5.x/v6.x、支持多芯片多板级、面向量产的标准工程目录树，可直接作为项目模板使用：

project_name/
├── CMakeLists.txt          # 根目录构建脚本，工程入口
├── sdkconfig.defaults      # 默认SDK配置，通用参数
├── sdkconfig.defaults.esp32s3   # ESP32-S3 专属配置
├── sdkconfig.defaults.esp32c3   # ESP32-C3 专属配置
├── README.md               # 项目说明文档
├── .gitignore              # Git忽略规则
├── components/             # 核心组件目录，分层架构的核心载体
│   ├── utils/              # 第1层：通用基础层
│   │   ├── include/        # 对外头文件
│   │   ├── src/            # 内部实现源码
│   │   └── CMakeLists.txt  # 组件构建脚本
│   ├── hal/                # 第2层：硬件抽象层（芯片级）
│   │   ├── include/
│   │   ├── src/
│   │   │   ├── esp32s3/    # 按芯片型号分目录
│   │   │   ├── esp32c3/
│   │   │   └── common/     # 通用兼容逻辑
│   │   └── CMakeLists.txt
│   ├── bsp/                # 板级支持包（电路板级）
│   │   ├── include/
│   │   ├── board_v1/       # 第一版硬件
│   │   ├── board_v2/       # 第二版硬件
│   │   └── CMakeLists.txt
│   ├── drivers/            # 第3层：设备驱动层（外部器件）
│   │   ├── include/
│   │   ├── src/
│   │   │   ├── sensor/
│   │   │   ├── display/
│   │   │   ├── power/
│   │   │   └── wireless/
│   │   └── CMakeLists.txt
│   ├── services/           # 第4层：系统服务层
│   │   ├── include/
│   │   ├── src/
│   │   │   ├── log/
│   │   │   ├── storage/
│   │   │   ├── power_mgr/
│   │   │   ├── net_mgr/
│   │   │   └── ota/
│   │   └── CMakeLists.txt
│   └── app/                # 第5层：应用业务层
│       ├── include/
│       ├── src/
│       │   ├── fsm/        # 状态机
│       │   ├── business/   # 业务模块
│       │   └── ui/         # 用户交互
│       └── CMakeLists.txt
├── main/                   # 第6层：入口调度层
│   ├── app_main.c
│   ├── modules_init.c      # 模块初始化调度
│   └── CMakeLists.txt
├── config/                 # 全局配置文件
│   ├── project_config.h    # 项目功能开关、宏定义
│   └── version.h           # 固件版本号
├── docs/                   # 项目文档
│   ├── hardware/           # 硬件原理图、规格书
│   └── protocol/           # 通信协议、接口文档
└── scripts/                # 工具脚本
    ├── build.sh            # 编译脚本
    ├── flash.sh            # 烧录脚本
    └── factory_bin.py      # 量产固件打包脚本

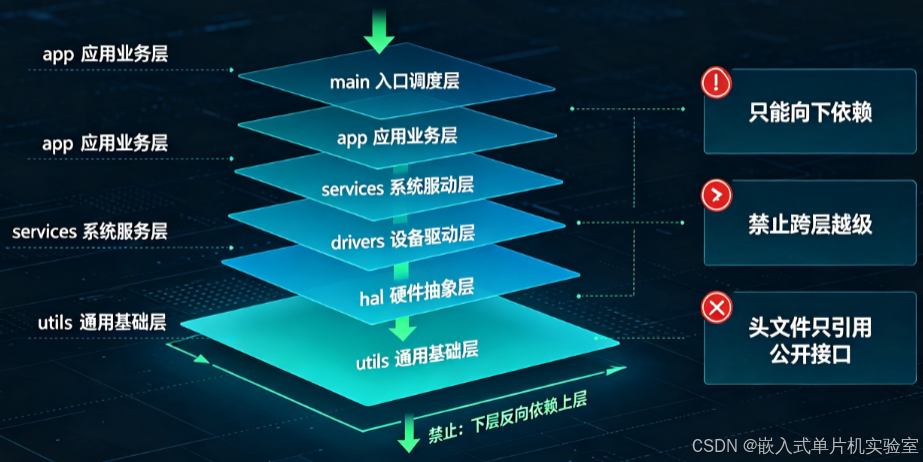

三、核心目录职责与依赖规则

每个目录都有明确的职责边界与依赖范围，严格遵守“只能向下依赖、不能越级调用”的规则，是架构不混乱的核心保障。

1. utils：通用基础层（最底层，所有模块均可依赖）

• 核心职责：定义全系统统一标准，与硬件、业务完全无关，是整个工程的“基石”
• 包含内容：标准数据类型重定义、统一错误码枚举、全局通用宏、编译选项配置、基础工具函数
• 依赖规则：不依赖任何其他组件，只依赖 ESP-IDF 系统最基础头文件
• 典型文件：types_def.h、error_code.h、common_macro.h

2. hal：硬件抽象层（芯片级适配）

• 核心职责：封装 MCU 片内外设，提供标准化外设操作接口，屏蔽不同芯片的寄存器与驱动差异
• 包含内容：GPIO、UART、SPI、I2C、ADC、定时器、PWM 等片内外设的统一 API
• 依赖规则：仅依赖 utils 层与 ESP-IDF 原生 driver 组件，不能依赖任何上层业务、外部器件驱动
• 关键设计：对外头文件统一，不同芯片的实现放在对应子目录，通过 CMake 条件编译自动匹配，上层调用无需感知芯片型号

3. bsp：板级支持包（电路板级适配）

• 核心职责：收敛所有电路板级差异，是硬件改版的唯一修改点
• 包含内容：引脚映射表、板级外设参数、硬件版本识别、板级电源控制、器件选型配置
• 依赖规则：依赖 hal 层与 utils 层，不包含任何业务逻辑
• 与 HAL 的本质区别：HAL 管“芯片本身的差异”，BSP 管“电路板布线与器件选型的差异”。同一款 ESP32-S3 芯片，换一块电路板，只改 BSP 层，HAL 层完全不动

4. drivers：设备驱动层（外部器件）

• 核心职责：封装所有外部硬件器件的驱动逻辑，提供统一的设备操作接口
• 包含内容：传感器、显示屏、存储芯片、充电IC、射频模块、马达等外部器件驱动
• 依赖规则：仅依赖 hal 层、utils 层，绝对不能包含业务逻辑，不能引用 app 层头文件
• 复用价值：这一层是最容易跨项目复用的资产，同一款传感器驱动可以在任意 ESP32 项目中直接迁移

5. services：系统服务层

• 核心职责：封装通用、与具体业务无关的系统能力，作为业务层的“工具箱”
• 包含内容：参数存储服务、电源管理服务、网络管理服务、OTA升级服务、协议解析、日志系统
• 依赖规则：依赖 drivers、hal、utils 层，不依赖具体业务逻辑
• 设计要点：服务层是“通用能力”，比如“存储服务”只负责数据读写，不关心存的是什么业务数据

6. app：应用业务层

• 核心职责：实现产品核心业务逻辑，是需求迭代最频繁的层级
• 包含内容：业务状态机、事件分发、工作流程控制、用户交互逻辑、业务数据处理
• 依赖规则：只能调用 services、drivers、utils 层的接口，绝对不能直接操作硬件寄存器，不能引用 hal 层内部实现头文件
• 设计要点：业务层只关注“做什么”，不关注“硬件怎么做”。比如只调用“获取电量”接口，不关心是用ADC还是电量计芯片采集的

7. main：入口调度层（最上层）

• 核心职责：系统启动入口，负责模块初始化顺序调度、全局异常处理
• 包含内容：app_main 入口函数、初始化顺序表、系统看门狗配置、异常崩溃回调
• 依赖规则：可以调用所有下层模块的初始化接口，但不实现任何具体业务逻辑
• 关键价值：统一管控初始化顺序，避免模块未初始化就被调用的玄学问题，配合 Initcall 机制可实现自动化初始化

四、CMakeLists.txt 标准化编写规范

ESP-IDF 的组件化机制完全依赖 CMake 实现，目录分层能不能守住边界，核心就在 CMake 的依赖配置上。

1. 根目录 CMakeLists.txt 模板

cmake_minimum_required(VERSION 3.16)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(project_name)

# 可选：指定支持的芯片型号
set(IDF_TARGET esp32s3 CACHE STRING "Target chip")

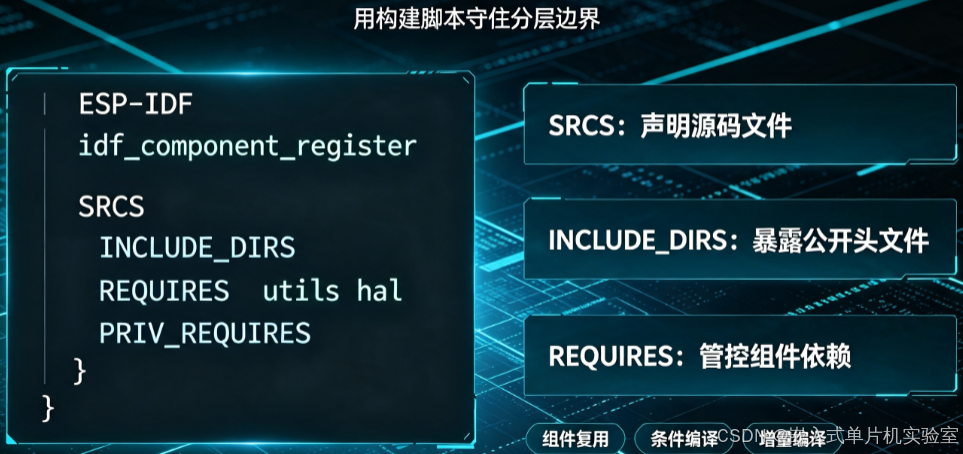

2. 通用组件 CMakeLists.txt 模板

以 drivers 组件为例，严格通过 REQUIRES 声明依赖，从根源上禁止跨层引用：

idf_component_register(
    SRCS
        "src/sensor/hdc1080.c"
        "src/power/ip2326.c"
        "src/display/ssd1306.c"
    INCLUDE_DIRS
        "include"
    REQUIRES
        utils    # 仅依赖基础层
        hal      # 仅依赖硬件抽象层
    PRIV_REQUIRES
        ""       # 私有依赖，不对外暴露
)

• INCLUDE_DIRS：对外公开的头文件目录，其他组件只能引用这里的头文件
• REQUIRES：公开依赖，被依赖组件的头文件可被上层组件访问
• PRIV_REQUIRES：私有依赖，仅本组件内部实现可用，对外不可见，用于解耦

3. 分层依赖管控要点

1. 严格按层级声明依赖：app 层只能写 REQUIRES services drivers utils，禁止直接写 hal，避免越级调用
2. 内部实现私有封装：组件内部的辅助函数、中间层头文件放在 src 目录，不加入 INCLUDE_DIRS，对外不可见
3. 条件编译适配多芯片：HAL 层根据芯片型号自动选择源码，示例：

if(IDF_TARGET STREQUAL "esp32s3")
    list(APPEND HAL_SRCS "src/esp32s3/hal_gpio.c")
elseif(IDF_TARGET STREQUAL "esp32c3")
    list(APPEND HAL_SRCS "src/esp32c3/hal_gpio.c")
endif()

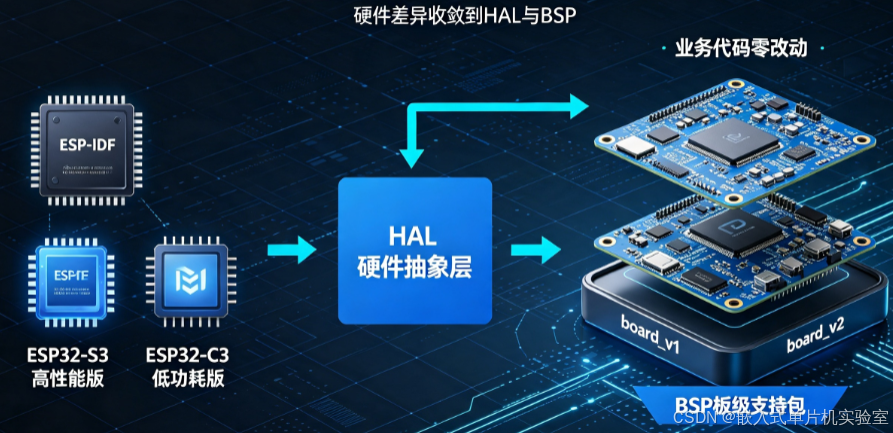

五、多硬件版本量产适配方案

量产项目几乎都会遇到硬件改版、多芯片选型的需求，标准化目录结构可以让硬件改动完全不影响业务代码。

1. 单芯片多板级适配

同一款芯片，不同硬件版本，通过 BSP 目录隔离：

• bsp/board_v1、bsp/board_v2 分别存放对应版本的引脚配置、器件参数
• 通过 sdkconfig 中的 CONFIG_BOARD_VERSION 宏选择编译对应板级代码
• 业务代码统一调用 bsp_xxx.h 中的标准接口，完全感知不到硬件版本差异

2. 多芯片兼容方案

产品需要同时推出 ESP32-S3（高性能版）和 ESP32-C3（低功耗版）：

• HAL 层按芯片分子目录，CMake 根据 IDF_TARGET 自动编译对应源码
• 对外头文件接口完全一致，上层驱动、服务、业务代码零修改
• 芯片专属功能通过条件编译宏 CONFIG_IDF_TARGET_ESP32S3 进行隔离

3. 功能模块化裁剪

不同档位产品功能不同，通过组件配置实现按需裁剪：

• 在 project_config.h 中定义功能开关宏，如 CONFIG_ENABLE_DISPLAY
• CMake 中根据宏决定是否编译对应源码文件
• 业务代码通过宏判断是否调用对应功能，避免冗余代码

六、90% 开发者会踩的目录设计误区

1. 全部代码堆进 main 目录

这是最常见的入门级错误。main 本质是入口组件，不是“业务代码垃圾桶”。所有业务逻辑、驱动都塞进去，最终会变成几万行的巨型文件，完全无法维护。

2. 驱动与业务混合编写

在传感器驱动里直接写业务判断逻辑，比如“温度超过阈值就报警”。这会导致驱动彻底失去复用性，换一个项目就要把业务逻辑从驱动里剥离重写。正确做法是驱动只负责数据采集，业务判断放在 app 层。

3. 头文件路径混乱引用

图省事直接写 #include "../../hal/src/internal.h" 引用其他组件内部头文件，直接破坏分层边界。必须通过 INCLUDE_DIRS 公开对外接口，所有组件只能引用公开头文件。

4. 公共定义分散重复

每个模块各自重定义 uint8_t、错误码、通用宏，最终出现类型不兼容、错误码重复、宏定义冲突等问题。所有公共基础定义必须统一收敛到 utils 层。

5. 板级配置散落各处

引脚号、硬件参数硬编码在驱动、业务代码里，硬件改版时要改十几个文件，极易遗漏。所有板级相关配置必须 100% 收敛到 BSP 层。

七、落地建议：从0搭建与旧项目重构

新项目快速搭建步骤

1. 复制上述目录结构到工程根目录，保留核心层级文件夹
2. 先实现 utils 层的统一类型、错误码、日志宏
3. 按硬件方案实现 BSP 引脚映射与 HAL 层外设封装
4. 逐个添加外部器件驱动到 drivers 层
5. 封装通用服务组件，最后编写业务逻辑与入口初始化

老旧项目渐进式重构

如果项目已经是“一锅粥”状态，不要一次性全量重构，风险极高：

1. 第一步：先搭建标准目录骨架，把现有文件按职责分类移动到对应目录
2. 第二步：梳理依赖关系，补全 CMake 的 REQUIRES 声明，禁止越级依赖
3. 第三步：逐个模块重构，先解耦驱动与业务，再抽象 HAL 层接口
4. 第四步：最终收敛 BSP 层，实现硬件差异统一管理

总结

标准化的工程目录，是分层架构从思想落地到实践的第一步，也是项目长期可维护的根基。一套好的目录结构，会让新加入的开发者一眼看懂代码组织，让硬件改版只改一个目录，让模块复用变得像复制文件夹一样简单。

不要觉得“项目小没必要”，所有难以维护的巨型烂项目，都是从最初不规范的目录结构一点点堆积出来的。从第一个文件开始就遵守规范，才是最低成本的架构投入。

---

下一篇预告：《HAL硬件抽象层设计：一套API兼容ESP32全系列芯片》，我们会深入HAL层的设计细节，实现统一外设接口，真正做到“换芯片不改业务代码”，并给出完整的代码实现模板。

建议收藏专栏，每周持续更新，从零搭建属于你的工业级ESP32开发框架。有任何工程目录设计的疑问，欢迎在评论区留言交流。
