在上一篇标准化工程目录中，我们将硬件抽象层（HAL）定位为整个架构的第二层核心，是屏蔽芯片差异、实现代码跨芯片复用的关键枢纽。很多开发者看到这里会有一个非常关键的疑问：ESP-IDF 本身已经提供了 driver 驱动组件，GPIO、UART、SPI 等外设的 API 在 ESP32-S3/C3/P4 全系列上函数名几乎完全一致，为什么还要再封装一层 HAL？这不是重复造轮子吗？

这个问题非常核心，也是嵌入式领域对 HAL 层最普遍的困惑。首先必须承认：乐鑫在 driver 层确实做了大量跨芯片统一工作，同架构外设的接口名、核心参数基本保持一致，这也是 ESP-IDF 比多数国产 SDK 更易用的地方。但原生驱动的「统一」，是驱动级的同名统一，而我们要做的 HAL 层，是工程级、业务级、面向长期维护的同质统一。

两者的定位、目标、解决的问题完全不在一个层面。

本文从设计思想、接口规范、代码实现、边界划分四个维度，完整拆解工业级 HAL 层的设计方法，附带可直接复用的代码模板，真正实现「一套 API，兼容 ESP32 全系列芯片」。

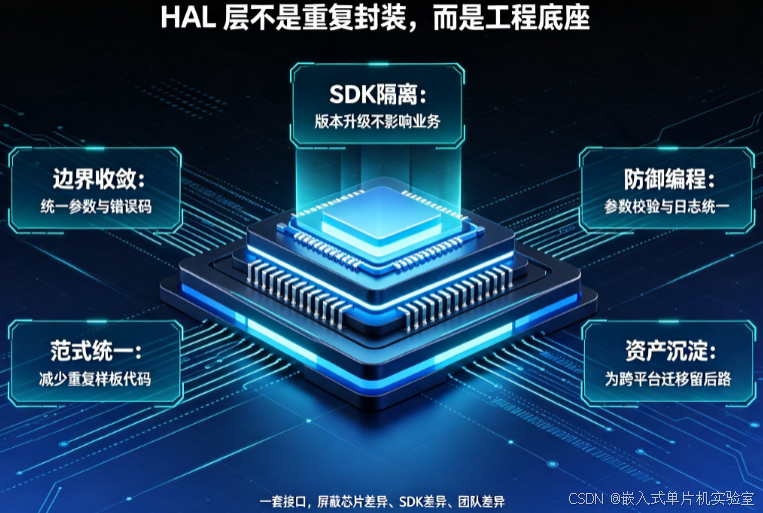

一、为什么 ESP-IDF 已经统一 API，还要再封装 HAL 层

ESP-IDF 的 driver 组件已经做了第一层硬件抽象，将寄存器操作封装为标准 API，且保证了同类型外设函数名基本一致。但这种统一天然存在多个工程层面的边界局限，在量产、长期迭代、多芯片适配的项目中会逐步暴露。

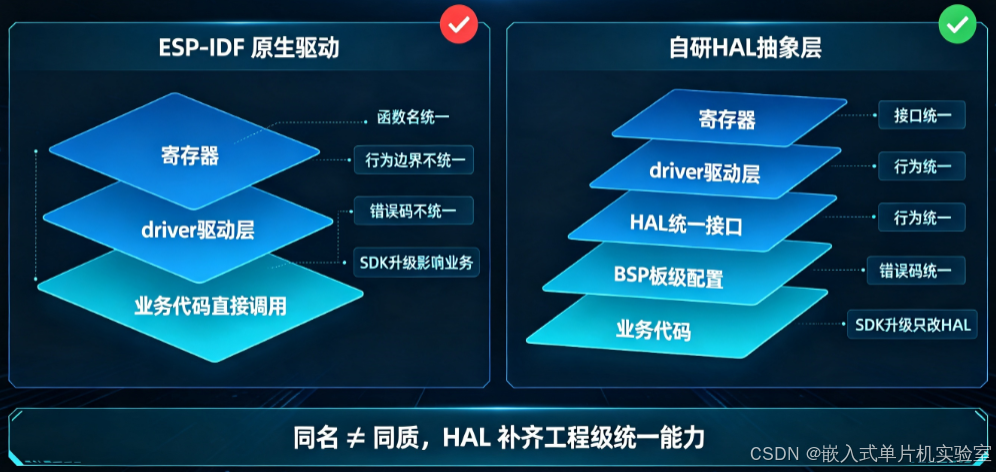

1. 同名≠同质：API 名字一致，不代表行为边界完全一致

这是最容易踩的隐形坑。同一个函数，在不同芯片上的合法参数范围、能力上限、默认行为、异常表现都可能不同，原生驱动不会帮你做兼容，直接调用的结果就是「编译能过，运行踩坑」。

举几个 ESP32 系列的真实差异：

• 外设数量与端口范围不同：ESP32-S3 有 3 路 UART，ESP32-C3 只有 2 路，ESP32-P4 有 5 路。如果业务代码里直接写 UART_NUM_2，切到 C3 直接编译报错；如果是动态分配端口，越界访问会直接触发硬件异常。
• 引脚合法范围与特殊属性不同：S3 有 GPIO0~48，C3 是 GPIO0~31，且不同芯片的 Strapping 引脚、仅输入引脚、模拟引脚分布完全不同。原生 gpio_set_level 传入非法引脚号，有的芯片返回错误，有的直接静默失效，排查成本极高。
• DMA 能力与缓冲区行为不同：同样是 SPI 发送，S3 支持更大的 DMA 缓冲区、更宽松的对齐要求，C3 则有更严格的限制；同样调用 spi_device_transmit，在一个芯片上正常，换另一个可能出现数据截断、对齐报错。
• 错误码语义不统一：虽然都返回 esp_err_t，但不同外设、不同芯片的错误码枚举值、触发条件并不完全对齐。比如同样是「参数非法」，有的外设返回 ESP_ERR_INVALID_ARG，有的返回 ESP_FAIL，上层做错误处理时很难统一。

我们的 HAL 层做的第一件事，就是把这些边界差异全部收敛：统一合法参数校验、统一错误码、统一异常行为，上层调用永远面对一套确定的规则，不用记忆每个芯片的边角差异。

2. 隔离 SDK 版本迭代：ESP-IDF 大版本 API 变动非常频繁

ESP-IDF 的迭代速度很快，从 v4.x 到 v5.x 再到 v6.x，大量外设驱动经历了重构：

• 定时器驱动：从旧版 timer_group 重构为 gptimer，API 全量变更；
• ADC 驱动：v5.0 之后推出新的 adc_oneshot / adc_continuous 驱动，旧版逐步废弃；
• SPI、I2C 驱动：不同版本的配置结构体、回调机制都有调整。

如果你的业务代码直接调用原生驱动 API，每次升级 ESP-IDF 大版本，就要把所有硬件相关的代码全部改一遍，工作量极大，且容易引入 bug。

HAL 层就是中间的缓冲层：SDK 版本再怎么变，只需要改 HAL 层内部的实现，对外的 hal_gpio_init、hal_uart_write 接口永远不变，上层业务代码零改动。这对于量产产品长期维护、跨 SDK 版本兼容，价值极高。

3. 从「外设操作」到「业务能力」：封装通用范式，减少重复代码

原生驱动提供的是「原子化的外设操作」，比如 gpio_config、uart_param_config。但实际业务开发中，我们每次使用都要重复写一套配置流程：

• 初始化一个 GPIO 上拉输入，要完整填写一遍 gpio_config_t 结构体；
• 初始化 UART，要配置波特率、数据位、停止位、校验位、引脚、缓冲区，十几行代码；
• 每个项目、每个模块都重复写一遍同样的配置逻辑，冗余且容易出错。

HAL 层做的是业务语义封装：把常用的配置范式打包成标准函数，上层只需要传核心参数（引脚号、模式、波特率），不用每次都写结构体配置。

// 原生驱动写法（十几行样板代码，每个项目重复写）
gpio_config_t cfg = {0};
cfg.pin_bit_mask = 1ULL << pin;
cfg.mode = GPIO_MODE_INPUT;
cfg.pull_up_en = GPIO_PULLUP_ENABLE;
cfg.pull_down_en = GPIO_PULLDOWN_DISABLE;
gpio_config(&cfg);

// HAL 层写法（一行搞定，全项目统一规范）
hal_gpio_init(pin, HAL_GPIO_INPUT_PULLUP);

这不是为了封装而封装，是把重复的工程范式标准化，减少样板代码，降低团队协作的不一致性。

4. 统一防御性编程：参数校验、错误处理、日志标准化

原生驱动的设计目标是「高性能、最小开销」，默认调用者清楚自己在做什么，不会做过多的防御性校验。但量产项目里，代码多人维护、调用场景复杂，缺少参数校验很容易引出玄学问题。

我们的 HAL 层可以统一做一层防御：

• 入口参数校验：空指针检查、引脚号/端口号越界检查、参数合法性判断，非法输入直接返回错误，不会直接触发硬件异常；
• 统一错误码：所有外设返回同一套 hal_ret_t 错误码，上层错误处理逻辑可以通用；
• 统一错误日志：出错时自动打印「哪个外设、什么参数、什么错误」，不用每个调用点都手动加日志；
• 统一断言保护：关键参数非法时触发统一断言，调试阶段快速定位问题。

这些逻辑如果不封装在 HAL 层，就要在每个业务调用点重复写，90% 的开发者会偷懒省略，最终留下大量稳定性隐患。

5. 技术资产沉淀：从「ESP 专属代码」到「可跨平台复用的工程资产」

这是长期价值最大的一点。

如果你所有业务代码都直接耦合 esp_err_t、gpio_num_t、uart_port_t 这些乐鑫专属类型，那你的代码永远只能跑在 ESP32 上。未来产品要降本换国产芯片、要扩展 STM32/GD32 平台，整个业务层、驱动层几乎要全部重写，之前的代码积累全部作废。

而有了 HAL 层之后：

• 所有上层业务、外部器件驱动、服务组件，都只依赖 hal_gpio.h、hal_uart.h 这套标准接口；
• 换芯片平台时，只需要重写 HAL 层的底层实现，上层 90% 以上的代码可以直接复用；
• 你做过的传感器驱动、状态机、业务逻辑，会变成可跨平台复用的个人/团队技术资产，而不是一次性项目代码。

对于做量产产品、长期做嵌入式开发的团队/个人，这是指数级的收益。

二、边界澄清：什么时候不需要额外封装 HAL 层？

不是所有项目都必须做这一层抽象。如果符合以下情况，直接使用原生驱动完全没问题：

• 一次性验证 Demo、玩具级项目，做完即结束，不需要长期维护；
• 确定产品生命周期内永远不会换芯片、不会升级 ESP-IDF 版本；
• 代码量极小（几千行以内）、只有一个人维护，不存在协作规范问题。

但本专栏定位是工业级量产、可迭代、可移植的工程架构，HAL 层是架构底座的关键一环——前期花一两天封装好，后续每一个项目、每一次芯片迭代、每一次 SDK 升级，都会持续收益。

三、HAL 层的核心设计原则

HAL 层是整个架构中最底层的硬件抽象，设计一旦出问题，后续所有上层代码都会受影响，必须严格遵守 5 条核心原则：

1. 接口唯一，实现分离

对外只暴露一套统一头文件，所有芯片都实现完全相同的函数签名；不同芯片的实现代码分目录存放，通过 CMake 条件编译按需编译，上层永远只引用统一头文件。

2. 单向依赖，绝不反向

HAL 层仅依赖两层：utils 通用基础层（统一类型、错误码）和 ESP-IDF 原生驱动组件；绝对不能依赖 BSP、驱动层、业务层的任何头文件，也不能引用板级引脚、业务参数等配置。

3. 编译期封装，零运行时开销

所有封装尽量使用 static inline 内联函数或宏定义，在编译阶段直接展开为原生驱动调用，不增加额外的函数调用开销，保证性能与直接调用原生驱动完全一致。

4. 能力降级，优雅兼容

不同芯片的外设能力存在差异（如 DMA 支持、最大波特率、外设数量），HAL 层需做能力兼容：支持的功能正常执行，不支持的功能返回统一的「不支持」错误码，上层可通过返回值优雅处理，而不是编译失败。

5. 语义统一，行为一致

同一条 API 在所有芯片上的行为逻辑必须保持一致，比如同样的 hal_gpio_init 函数，在 S3 和 C3 上的参数含义、默认配置、错误返回必须完全对齐，不能出现同名不同义的情况。

四、HAL 层整体架构与文件组织

结合上一篇的标准化工程目录，HAL 层的文件结构严格遵循「头文件统一、实现文件分芯片」的设计：

components/hal/
├── include/
│   ├── hal.h          # HAL 层通用定义、统一错误码
│   ├── hal_gpio.h     # GPIO 统一接口
│   ├── hal_uart.h     # UART 统一接口
│   ├── hal_spi.h      # SPI 统一接口
│   ├── hal_i2c.h      # I2C 统一接口
│   └── hal_timer.h    # 定时器统一接口
└── src/
    ├── common/        # 所有芯片通用的辅助逻辑
    ├── esp32s3/       # ESP32-S3 专属实现
    │   ├── hal_gpio_esp32s3.c
    │   ├── hal_uart_esp32s3.c
    │   └── ...
    ├── esp32c3/       # ESP32-C3 专属实现
    │   ├── hal_gpio_esp32c3.c
    │   ├── hal_uart_esp32c3.c
    │   └── ...
    └── esp32p4/       # ESP32-P4 专属实现
        └── ...

编译期选型机制

通过 ESP-IDF 内置的 IDF_TARGET 变量，CMake 自动选择对应芯片的实现文件，上层完全感知不到底层差异。核心 CMake 逻辑如下：

set(HAL_SRC_DIR "src/${IDF_TARGET}")

idf_component_register(
    SRCS
        "${HAL_SRC_DIR}/hal_gpio_${IDF_TARGET}.c"
        "${HAL_SRC_DIR}/hal_uart_${IDF_TARGET}.c"
        "${HAL_SRC_DIR}/hal_spi_${IDF_TARGET}.c"
        "src/common/hal_common.c"
    INCLUDE_DIRS "include"
    REQUIRES utils driver
)

这种设计的核心优势是：新增芯片支持时，只需新增一个对应芯片的目录和实现文件，修改几行 CMake 配置即可，所有上层代码无需任何改动。

五、核心外设统一 API 设计与代码实现

下面以最常用的 GPIO、UART 两类外设为例，给出完整的统一接口定义与芯片级实现模板，可直接复用到你的工程中。

1. 统一基础定义

首先在 hal.h 中定义全 HAL 层通用的标准类型与错误码，基于 utils 层的统一规范扩展：

#ifndef HAL_H
#define HAL_H

#include <stdint.h>
#include <stdbool.h>
#include "error_code.h"

/* HAL 通用返回码定义，基于全局错误码扩展 */
typedef enum {
    HAL_OK      = ERROR_OK,
    HAL_ERROR   = ERROR_FAIL,
    HAL_TIMEOUT = ERROR_TIMEOUT,
    HAL_INVALID = ERROR_INVALID_PARAM,
    HAL_NOT_SUPPORT = ERROR_NOT_SUPPORT
} hal_ret_t;

/* 外设端口号定义，上层统一使用端口号访问 */
typedef uint8_t hal_port_t;

#endif

2. GPIO 外设统一封装

GPIO 是最基础、调用最频繁的外设，也是跨芯片差异最小的外设，适合作为 HAL 层的第一个封装模块。

统一头文件 hal_gpio.h

#ifndef HAL_GPIO_H
#define HAL_GPIO_H

#include "hal.h"

/* GPIO 模式枚举 */
typedef enum {
    HAL_GPIO_INPUT,          /* 输入模式 */
    HAL_GPIO_OUTPUT,         /* 推挽输出 */
    HAL_GPIO_OUTPUT_OD,      /* 开漏输出 */
    HAL_GPIO_INPUT_PULLUP,   /* 上拉输入 */
    HAL_GPIO_INPUT_PULLDOWN, /* 下拉输入 */
    HAL_GPIO_INPUT_FLOATING  /* 浮空输入 */
} hal_gpio_mode_t;

/* GPIO 中断触发类型 */
typedef enum {
    HAL_GPIO_INTR_DISABLE,   /* 禁止中断 */
    HAL_GPIO_INTR_RISING,    /* 上升沿触发 */
    HAL_GPIO_INTR_FALLING,   /* 下降沿触发 */
    HAL_GPIO_INTR_BOTH       /* 双边沿触发 */
} hal_gpio_intr_type_t;

/* GPIO 中断回调函数类型 */
typedef void (*hal_gpio_isr_cb_t)(void *arg);

/**
 * @brief 初始化 GPIO
 * @param pin 引脚号
 * @param mode 引脚模式
 * @return hal_ret_t 操作结果
 */
hal_ret_t hal_gpio_init(uint8_t pin, hal_gpio_mode_t mode);

/**
 * @brief 设置 GPIO 输出电平
 * @param pin 引脚号
 * @param level 电平：true 高电平，false 低电平
 */
void hal_gpio_set_level(uint8_t pin, bool level);

/**
 * @brief 读取 GPIO 输入电平
 * @param pin 引脚号
 * @return true 高电平，false 低电平
 */
bool hal_gpio_get_level(uint8_t pin);

/**
 * @brief 配置 GPIO 中断
 * @param pin 引脚号
 * @param type 中断触发类型
 * @param cb 中断回调函数
 * @param arg 回调参数
 * @return hal_ret_t 操作结果
 */
hal_ret_t hal_gpio_set_intr(uint8_t pin, hal_gpio_intr_type_t type,
                            hal_gpio_isr_cb_t cb, void *arg);

#endif

ESP32-S3 实现 hal_gpio_esp32s3.c

#include "hal_gpio.h"
#include "driver/gpio.h"

hal_ret_t hal_gpio_init(uint8_t pin, hal_gpio_mode_t mode)
{
    /* 参数校验：统一拦截非法引脚号 */
    if (pin >= GPIO_NUM_MAX) {
        return HAL_INVALID;
    }

    gpio_config_t cfg = {0};
    cfg.pin_bit_mask = 1ULL << pin;

    switch (mode) {
        case HAL_GPIO_INPUT:
            cfg.mode = GPIO_MODE_INPUT;
            cfg.pull_up_en = GPIO_PULLUP_DISABLE;
            cfg.pull_down_en = GPIO_PULLDOWN_DISABLE;
            break;
        case HAL_GPIO_OUTPUT:
            cfg.mode = GPIO_MODE_OUTPUT;
            break;
        case HAL_GPIO_INPUT_PULLUP:
            cfg.mode = GPIO_MODE_INPUT;
            cfg.pull_up_en = GPIO_PULLUP_ENABLE;
            break;
        /* 其余模式对应映射 */
        default:
            return HAL_INVALID;
    }

    return (gpio_config(&cfg) == ESP_OK) ? HAL_OK : HAL_ERROR;
}

/* 内联展开，零运行时开销 */
void hal_gpio_set_level(uint8_t pin, bool level)
{
    gpio_set_level(pin, level ? 1 : 0);
}

bool hal_gpio_get_level(uint8_t pin)
{
    return gpio_get_level(pin);
}

ESP32-C3 实现 hal_gpio_esp32c3.c

对于 GPIO 这类差异极小的外设，实现代码几乎与 S3 完全一致；若遇到 C3 不支持的特性（如部分引脚不支持开漏输出），则在对应分支返回 HAL_NOT_SUPPORT，保证上层兼容。

3. UART 外设统一封装

UART 是跨芯片差异较大的外设：不同芯片的 UART 数量、DMA 支持、FIFO 深度都不相同，HAL 层需要将这些差异完全屏蔽。

统一头文件 hal_uart.h

#ifndef HAL_UART_H
#define HAL_UART_H

#include "hal.h"

/* UART 配置结构体 */
typedef struct {
    uint32_t baud_rate;   /* 波特率 */
    uint8_t data_bits;    /* 数据位：5/6/7/8 */
    uint8_t stop_bits;    /* 停止位：1/2 */
    uint8_t parity;       /* 校验位：0无，1奇，2偶 */
    int8_t tx_pin;        /* TX引脚，-1表示不使用 */
    int8_t rx_pin;        /* RX引脚，-1表示不使用 */
    uint32_t rx_buf_size; /* 接收缓冲区大小 */
    uint32_t tx_buf_size; /* 发送缓冲区大小 */
} hal_uart_config_t;

/**
 * @brief 初始化 UART 端口
 * @param port 端口号
 * @param config 配置指针
 * @return hal_ret_t 操作结果
 */
hal_ret_t hal_uart_init(hal_port_t port, const hal_uart_config_t *config);

/**
 * @brief UART 发送数据
 * @param port 端口号
 * @param data 数据指针
 * @param len 数据长度
 * @param timeout_ms 超时时间，单位毫秒
 * @return int 实际发送字节数，失败返回负值
 */
int hal_uart_write(hal_port_t port, const uint8_t *data,
                   uint32_t len, uint32_t timeout_ms);

/**
 * @brief UART 接收数据
 * @param port 端口号
 * @param buf 接收缓冲区
 * @param len 缓冲区长度
 * @param timeout_ms 超时时间，单位毫秒
 * @return int 实际接收字节数，失败返回负值
 */
int hal_uart_read(hal_port_t port, uint8_t *buf,
                  uint32_t len, uint32_t timeout_ms);

#endif

芯片级实现要点

• 端口号校验：ESP32-S3 支持 3 路 UART，ESP32-C3 支持 2 路，初始化时先判断端口号是否合法，非法则返回 HAL_INVALID。
• DMA 自动适配：支持 DMA 的芯片自动启用 DMA 模式，不支持的芯片使用普通中断模式，上层接口完全不变。
• 缓冲区管理：统一封装缓冲区创建逻辑，上层只需传入大小，无需关心底层实现。

六、关键设计细节拆解

1. 不透明指针实现私有数据封装

对于复杂外设（如 SPI、定时器），不同芯片的配置结构体差异很大，不能直接暴露给上层。此时使用不透明指针（Opaque Pointer） 设计：

• 统一头文件中仅声明结构体类型，不定义内部成员
• 实现文件中定义完整结构体，上层只持有指针，无法访问内部细节
• 更换芯片时，结构体内部可任意修改，上层代码零影响

示例：

/* hal_spi.h 统一头文件 */
typedef struct hal_spi_dev *hal_spi_handle_t; /* 仅声明，不定义内部结构 */

hal_spi_handle_t hal_spi_init(hal_port_t port, const hal_spi_config_t *config);

这种设计是 HAL 层封装的核心手段，彻底将芯片差异封闭在实现文件内部，保证上层接口的绝对稳定。

2. 中断回调的统一转接

ESP-IDF 不同外设的中断回调函数签名、参数、调用上下文都不相同，HAL 层需要做一层转接：

1. HAL 层内部注册原生驱动的中断回调
2. 原生回调触发后，HAL 层内部处理芯片级差异
3. 再调用上层注册的统一格式回调函数，传入标准参数

这样上层业务只需关心统一的回调格式，无需适配不同外设、不同芯片的中断签名差异。

3. 性能保障：内联与宏的合理使用

对于 GPIO 读写、电平翻转这类高频调用的简单函数，直接使用 static inline 定义在头文件中，编译时直接展开为原生调用，完全零开销。

static inline void hal_gpio_toggle(uint8_t pin)
{
    hal_gpio_set_level(pin, !hal_gpio_get_level(pin));
}

注意：仅对逻辑极其简单、调用极频繁的函数使用内联，复杂初始化、配置函数仍放在 .c 文件中实现，避免代码膨胀。

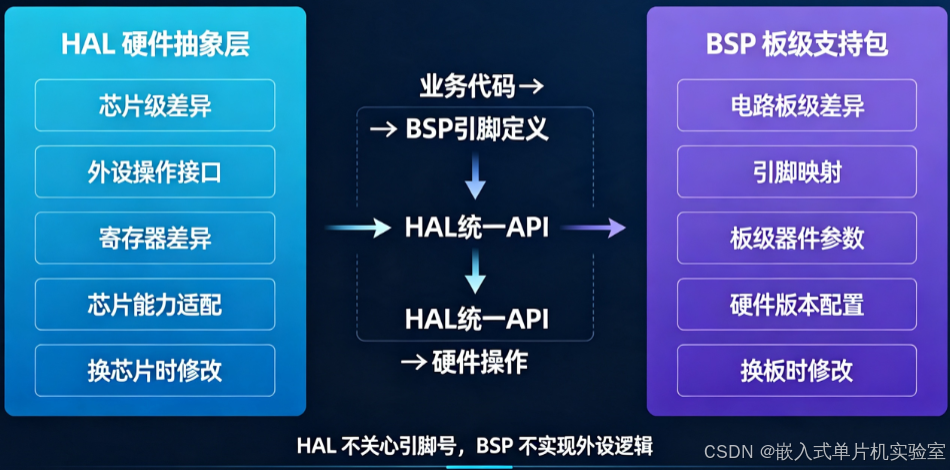

七、HAL 层与 BSP 层的边界划分

很多开发者最容易混淆的就是 HAL 层和 BSP 层，两者都和硬件相关，但职责边界完全不同，必须严格划分：

层级	定位	关注内容	修改时机	可复用范围
HAL 层	芯片级抽象	外设操作接口、寄存器差异、芯片功能特性	更换芯片型号时	所有使用同款芯片的项目通用
BSP 层	板级抽象	引脚映射、板级器件选型、硬件版本参数	硬件改版、换电路板时	仅同一款硬件电路板通用

核心分工原则：HAL 层只回答「这个外设怎么操作」，绝对不关心「用哪个引脚、哪个端口」；BSP 层只回答「这个硬件用了哪个引脚、哪个外设」，绝对不实现外设操作逻辑。

正确的调用链路：

业务代码 → 调用 BSP 层定义的引脚宏 → 传入 HAL 层统一 API → 操作硬件

错误的做法：HAL 层直接引用 BSP 的引脚宏，导致 HAL 层和具体电路板绑定，失去跨项目复用价值。

八、常见设计误区与避坑指南

1. 过度封装，性能损耗

为了「抽象」而层层嵌套函数调用，一次简单的 GPIO 操作要经过三四层函数跳转，带来不必要的性能开销。
正确做法：简单操作使用内联函数，复杂操作仅做一层参数校验+原生调用，保证运行时开销可忽略。

2. HAL 层混入业务逻辑

在 HAL 层中加入业务判断，比如「收到特定数据就执行某个动作」，直接破坏 HAL 层的通用性，导致驱动无法复用。
正确做法：HAL 层只做纯硬件操作，所有业务逻辑全部收敛到应用层。

3. 暴露芯片私有结构

将芯片专属的配置结构体、寄存器定义直接放在对外头文件中，上层代码直接引用，换芯片时上层全部报错。
正确做法：使用不透明指针，所有私有定义全部放在 .c 文件中，对外只暴露统一接口。

4. 差异处理不彻底

只封装了常用功能，边缘特性、异常情况没有做兼容处理，遇到芯片不支持的功能直接编译报错。
正确做法：所有能力差异通过错误码返回，保证代码在所有芯片上都能编译通过，运行时按需降级。

5. 为了兼容而牺牲特性

过度追求统一，导致芯片的高级特性（如 DMA、硬件加速、特殊中断模式）无法使用。
正确做法：基础接口保证统一，高级特性通过可选配置项开放，支持的芯片启用，不支持的芯片忽略，兼顾通用性与性能。

九、落地实施建议

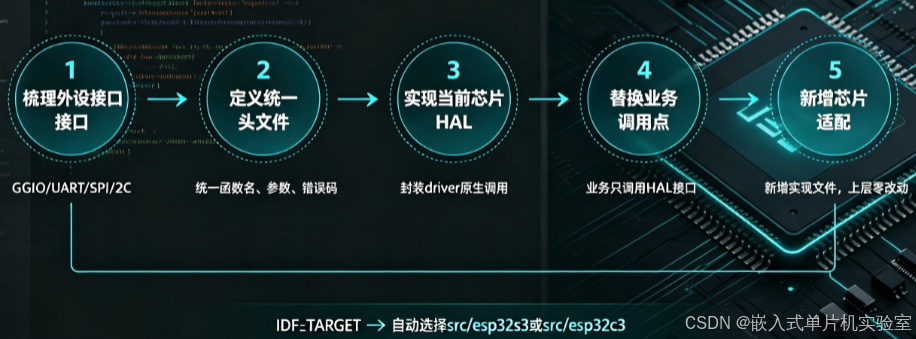

新项目落地步骤

1. 先梳理项目用到的所有外设类型，按统一接口规范定义头文件
2. 基于当前使用的芯片实现第一版 HAL 代码
3. 上层所有代码只调用 HAL 层 API，禁止直接引用原生驱动头文件
4. 后续需要支持新芯片时，仅新增对应实现文件，上层无需修改

旧项目重构步骤

1. 第一步：先定义统一 HAL 头文件，内部实现直接调用现有原生驱动，做一层薄封装
2. 第二步：逐步替换项目中原生驱动的调用点，全部改为调用 HAL 接口
3. 第三步：需要适配新芯片时，再补充对应芯片的实现代码
4. 第四步：最终实现所有硬件操作全部走 HAL 层，彻底屏蔽原生驱动

总结

ESP-IDF 原生驱动的统一，是「芯片厂给的半成品统一」；而我们的 HAL 层，是「面向自己业务的成品统一」。

原生驱动解决的是「在 ESP32 系列上，能用同一套函数名操作外设」；
我们的 HAL 解决的是「不管换什么芯片、换什么 SDK 版本，我的业务代码都不用改，且所有硬件操作都有统一的校验、错误处理、日志规范」。

这就是量产工程和 Demo 代码的核心区别：Demo 只要能跑就行，而量产架构，要为未来三年的迭代、移植、维护买单。

---

下一篇预告：《BSP 板级支持包设计：硬件改版只改一个目录》，我们会深入讲解 BSP 层的设计方法，如何将所有板级差异统一收敛，实现硬件改版不影响业务代码。

建议收藏专栏，每周持续更新，从零搭建属于你的工业级 ESP32 开发框架。有任何 HAL 层设计的疑问，欢迎在评论区留言交流。
