还在用 delay_ms() 阻塞 CPU？软件延时精度差、浪费算力，而 STM32 的硬件定时器能在不占用主循环的情况下，实现从微秒级到近 60 秒的精准定时。本文基于 STM32F103 时钟树与时基单元，把定时器的底层原理、配置流程和避坑要点一次性讲清。

一、定时器能做什么？四大核心功能

STM32 的定时器（TIM）远不止“定时”这么简单，笔记中将其归纳为四大功能：

功能	说明	典型应用
基本定时	每隔固定时间产生中断	时钟、秒表、任务调度
输出比较	产生 PWM 波形	舵机控制、电机调速、LED 呼吸灯
输入捕获	测量外部方波频率/脉宽	测速、超声波测距
编码器接口	直接读取正交编码器	电机转速与方向反馈

---

二、定时器分类：选对资源不迷路

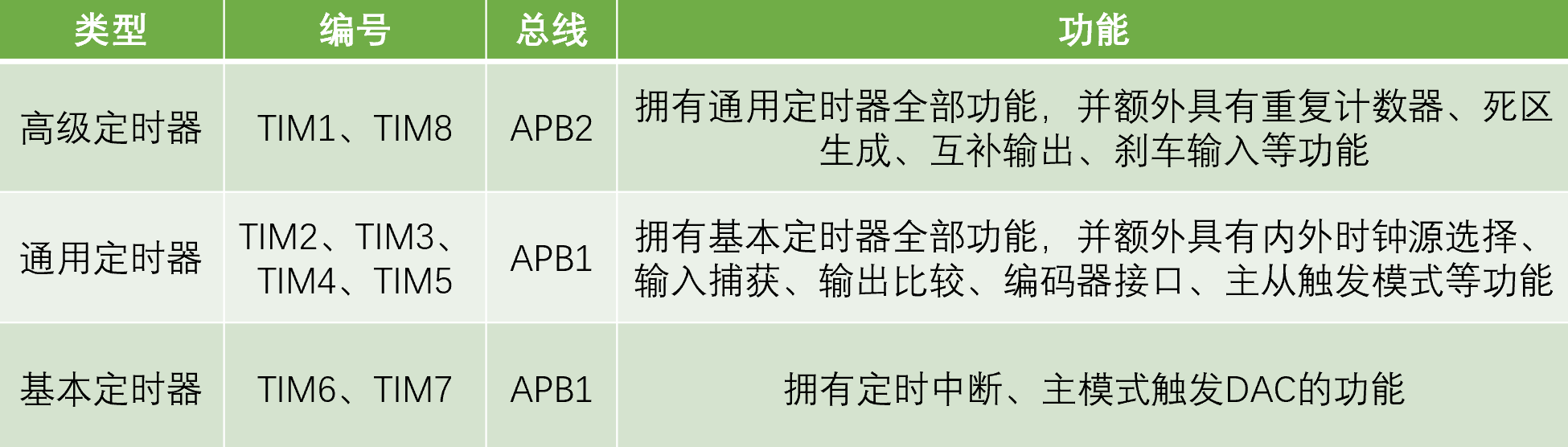

STM32F103 的定时器分为三类，STM32F103C8T6 仅集成 TIM1~TIM4：

类型	编号	总线	核心差异
高级定时器	TIM1、TIM8	APB2	通用功能 + 重复计数器、死区生成、互补输出、刹车输入（专为三相无刷电机设计）
通用定时器	TIM2~TIM5	APB1	基本功能 + 内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发
基本定时器	TIM6、TIM7	APB1	仅支持定时中断 + 主模式触发 DAC

选型建议：如果只是简单定时中断，用通用定时器即可；如果做电机 PWM，必须上高级定时器。

---

三、三类定时器框图解析

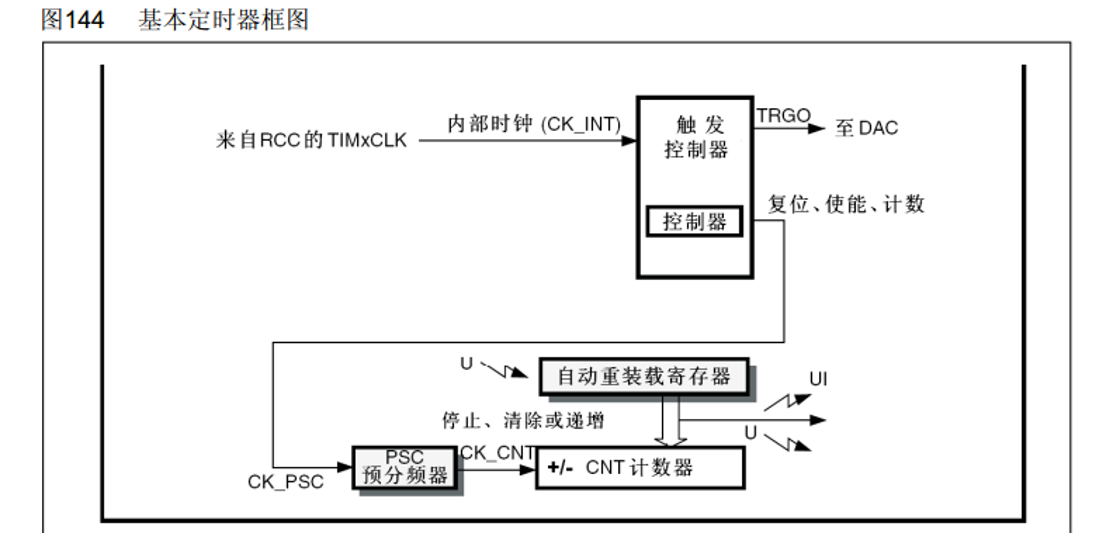

3.1 基本定时器：最纯粹的"定时中断发生器"

基本定时器仅支持内部时钟（CK_INT）驱动，时钟来自RCC的TIMxCLK（通常为72MHz）。

数据流：RCC → 预分频器PSC → 计数器CNT → 自动重装载ARR → 更新事件/中断

它还有一个特殊技能——主模式触发DAC：通过TRGO信号，在定时器更新时自动触发DAC转换，无需CPU介入，实现硬件级自动运行。

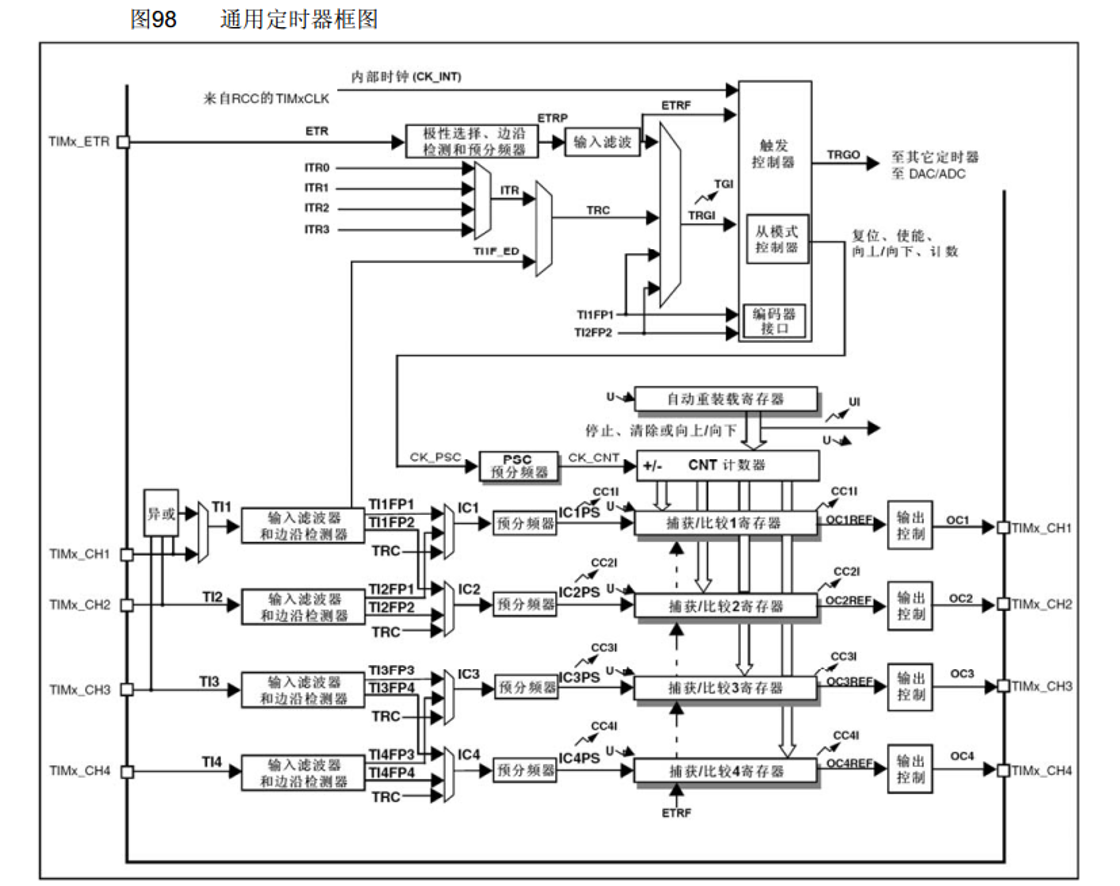

3.2 通用定时器：六边形战士（重点了解）

通用定时器在基本定时器基础上，扩展了两大核心区域：

• 输入捕获通道（IC）：测量外部方波频率和脉宽

• 输出比较通道（OC）：输出PWM波形驱动电机

时钟源也更加灵活，支持：

• 内部时钟（CK_INT）

• 外部时钟模式1（TIx输入，如TI1FP1）

• 外部时钟模式2（ETR引脚输入）

• 内部触发（ITRx，级联其他定时器）

• 编码器模式

⚠️ 关键限制：对于同一个定时器，输入捕获和输出比较通常不能同时使用同一通道。

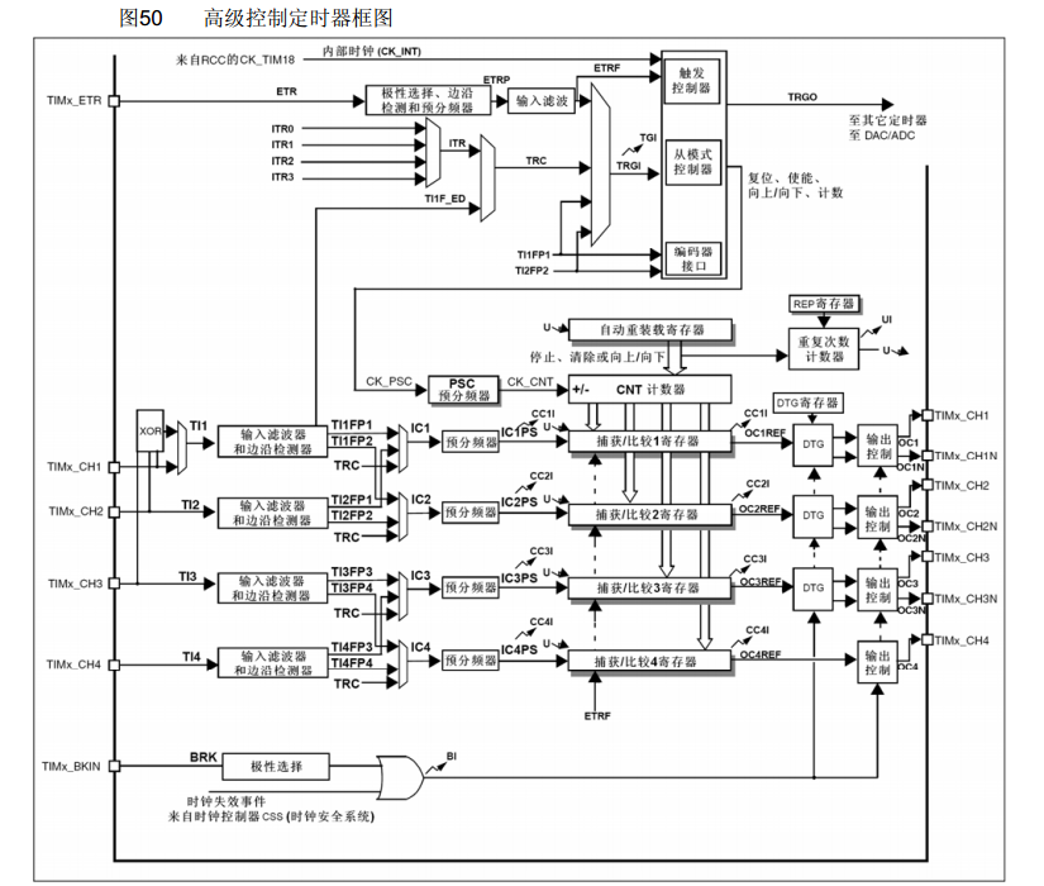

3.3 高级定时器：电机控制的终极武器

高级定时器在通用定时器基础上，增加了电机控制必备模块：

• 重复计数器（RCR）：实现"每隔N个计数周期才触发一次更新"，降低中断频率

• DTG死区生成电路：防止互补PWM上下管同时导通炸管

• 刹车输入（BKIN）：外部紧急信号直接切断PWM输出，保护硬件

• 互补PWM输出：CHx与CHxN成对输出，驱动H桥

四、关键时序：看懂这三张图，定时器不再神秘

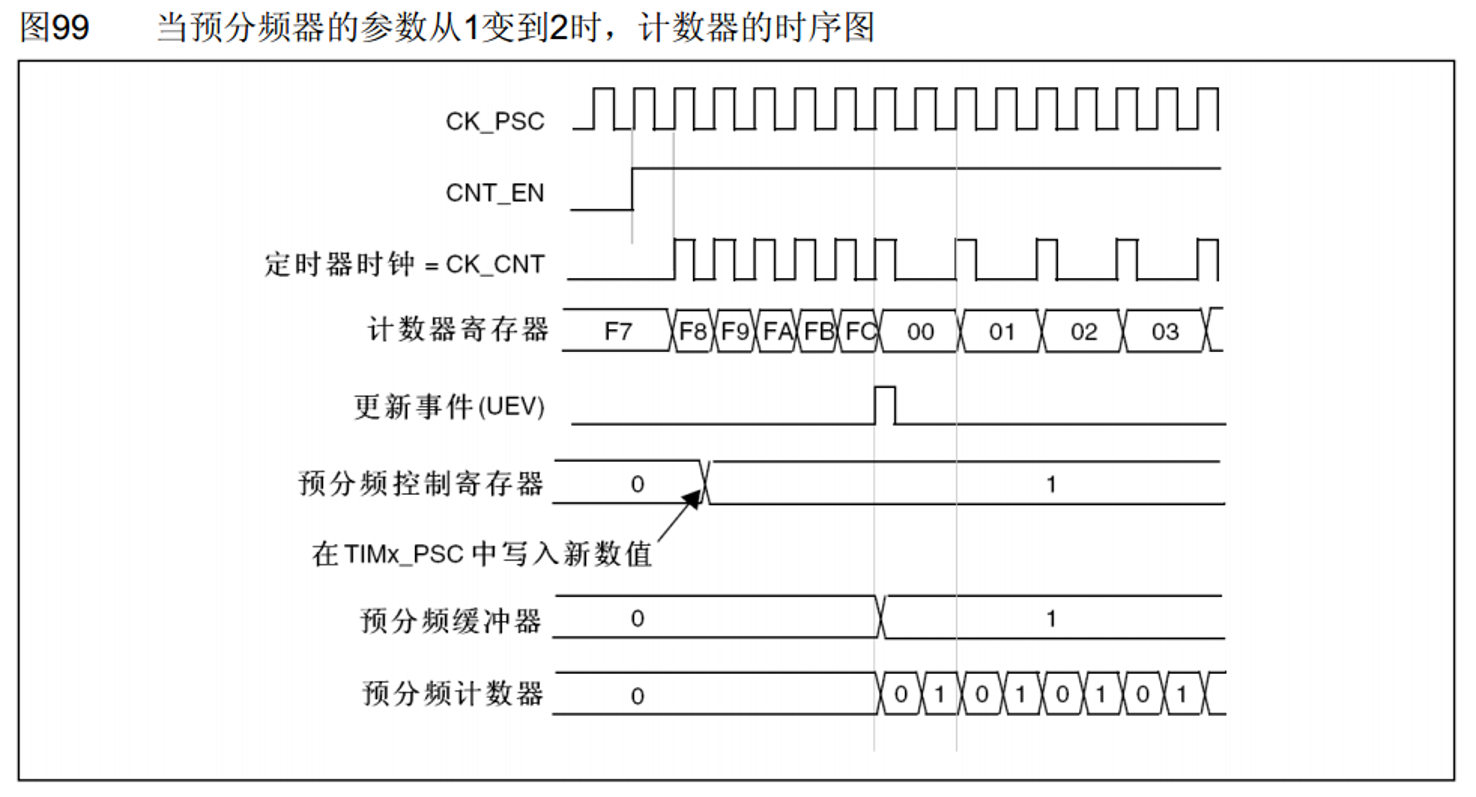

5.1 预分频器时序：缓冲机制

预分频器有一个影子寄存器（缓冲器）。当你向PSC写入新值时，并不会立即生效，而是等到下一个更新事件（UEV）时才真正装载。

这意味着：你可以在定时器运行途中修改分频系数，但新参数会在当前计数周期结束后无缝切换，保证波形不突变。

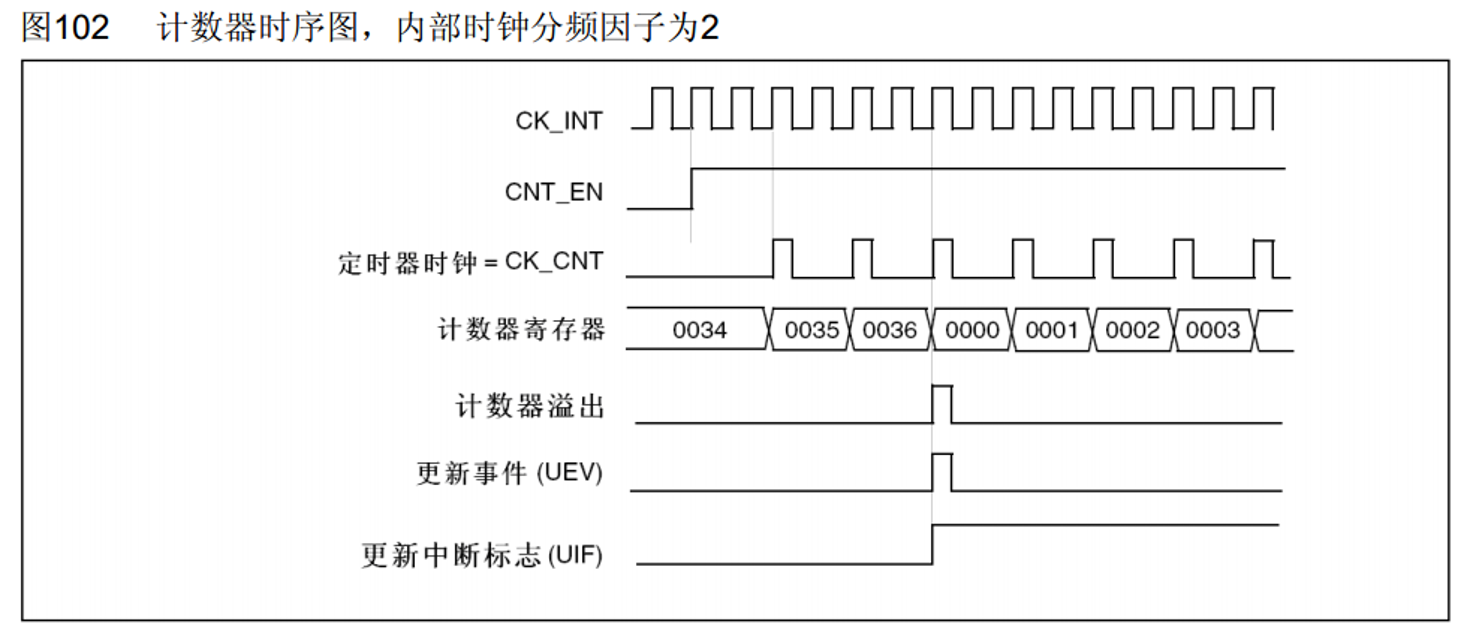

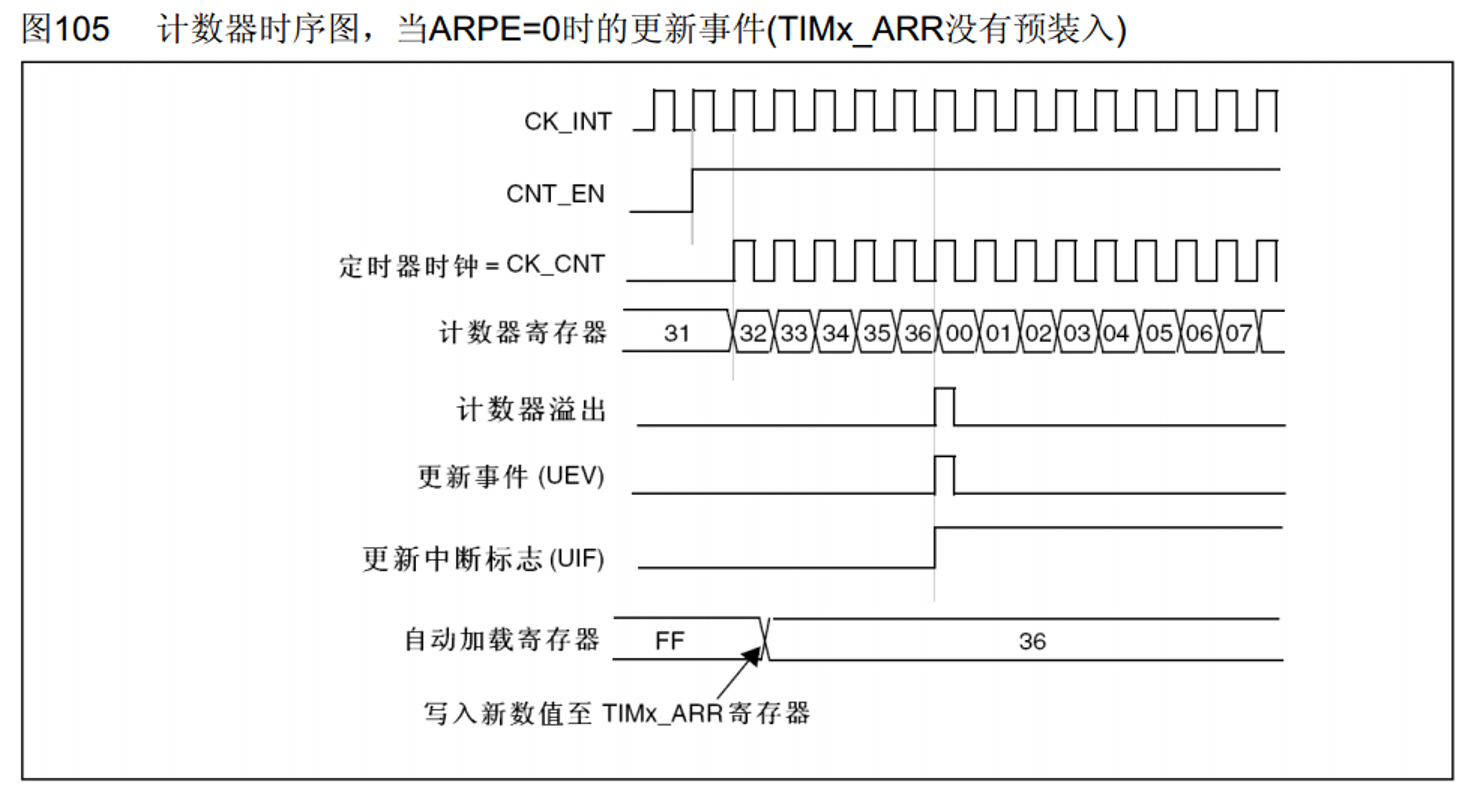

5.2 计数器时序：溢出与更新

当CNT从0计数到ARR（如36），下一个时钟到来时：

1. CNT清零（或向下计数时装载ARR）

2. 计数器溢出标志置位

3. 更新事件（UEV）产生

4. 更新中断标志（UIF）置1，若已使能中断则进入ISR

⚠️ 置1后申请中断，响应后需手动清零。

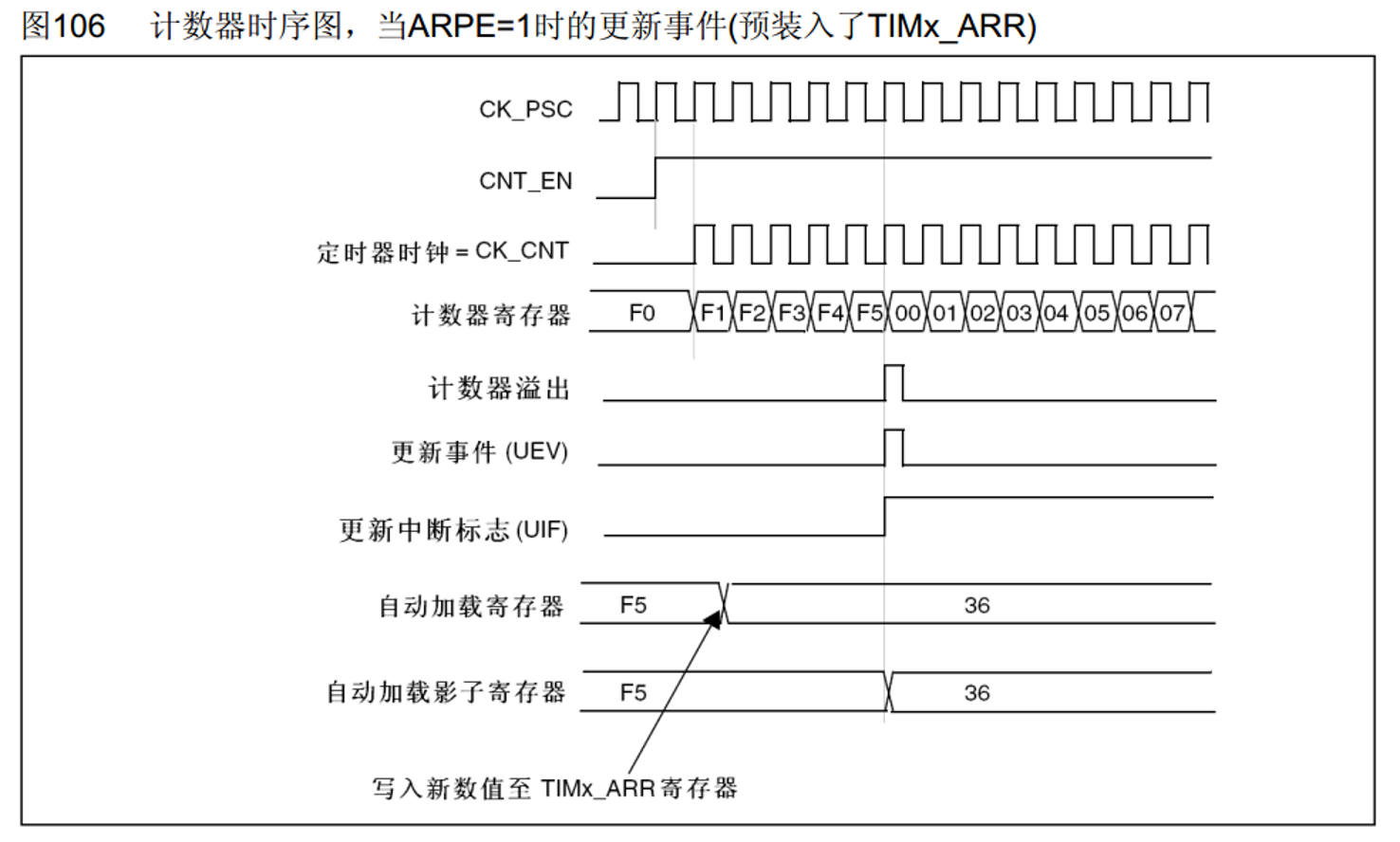

5.3 影子寄存器的终极意义：预装载（ARPE）

ARR寄存器也有影子寄存器，由ARPE位控制：

模式	ARPE位	行为	风险
无预装	0	写入ARR立即生效	运行中修改可能导致计数器值异常，产生错误中断
有预装	1	写入ARR先存到影子寄存器，等更新事件后才生效	值的变化与更新事件同步，安全可靠

设计意图：影子寄存器实现了寄存器写入与硬件执行的同步隔离。在电机PWM等实时性要求极高的场景中，若ARR修改时机不当，可能导致占空比突变或时钟周期错误，影子寄存器完美解决了这一问题。

五、定时时间计算公式（核心干货）

记住这两条公式，所有定时问题都能算：

计数器时钟频率：

CK_CNT = CK_PSC / (PSC + 1)

定时器溢出频率（中断频率）：

CK_CNT_OV = CK_CNT / (ARR + 1)

= CK_PSC / (PSC + 1) / (ARR + 1)

六、时钟树：定时器的"血液"从哪来？

STM32的定时器时钟并非凭空产生，而是来自精心设计的时钟树。

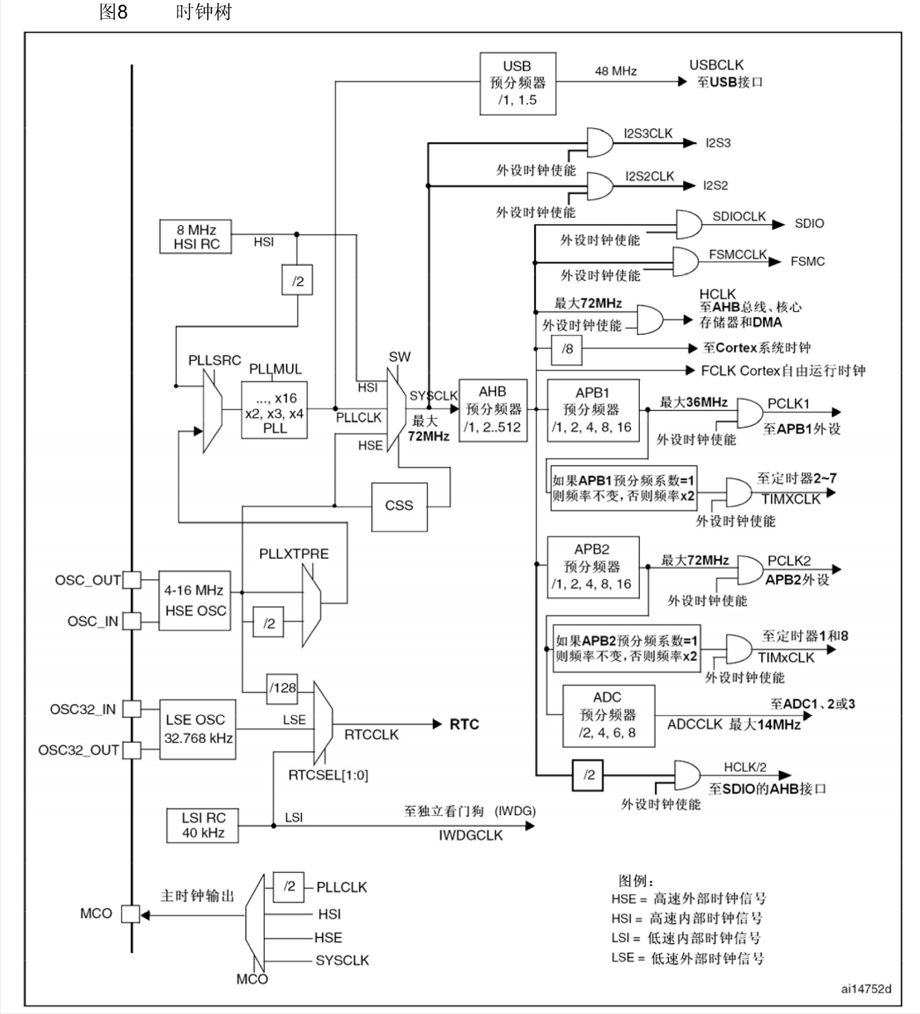

图注：时钟树完整展示了从 HSI/HSE 到 SYSCLK，再经 AHB → APB1/APB2 的分配路径。若 APB1 预分频系数 ≠ 1，则挂接在 APB1 上的 TIM2~TIM7 时钟会 ×2，最终达到 72 MHz；APB2 上的 TIM1/8 同理。

• APB1 总线最大 36 MHz，TIM2~TIM7 时钟 ×2 → 72 MHz

• APB2 总线最大 72 MHz，TIM1/8 时钟同样 ×2（若预分频不为 1）→ 72 MHz

结论：在标准库 SystemInit() 配置下，所有定时器的基准时钟通常都为 72 MHz。

七、总结

通过本文的系统梳理，我们对 STM32 定时器有了全面的认识：

• 功能定位：定时器不仅是简单的"定时中断发生器"，更是集成了输出比较、输入捕获、编码器接口的多功能外设，能满足从基础定时到复杂电机控制的各种需求。

• 分类选择：基本定时器功能纯粹，通用定时器功能全面，高级定时器专为电机控制设计。选型时要根据实际需求匹配资源，避免"大材小用"或"功能不足"。

• 核心原理：理解预分频器、计数器、自动重装载寄存器的协同工作，特别是影子寄存器的缓冲机制，是掌握定时器精确定时的关键。

• 时钟源：定时器的"血液"来自时钟树，标准配置下所有定时器基准时钟通常为 72 MHz，但要注意 APB 预分频系数对定时器时钟的倍增效应。

• 计算公式：掌握 CK_CNT = CK_PSC / (PSC + 1) 和 CK_CNT_OV = CK_CNT / (ARR + 1) 两条核心公式，就能准确计算任意定时需求。

结语：时间，是嵌入式最公平的资源

从简单的LED闪烁，到无刷电机的FOC控制，再到RTOS的滴答时钟——定时器始终是那个默默无闻的"时间裁判"。理解它的时基单元、吃透它的影子寄存器、掌握它的时钟树，你就掌握了在STM32世界里精确丈量时间的能力。

当你下次配置TIM_TimeBaseInitStructure时，希望你看到的不再是一堆枯燥的参数，而是PSC分频器在切割时钟、CNT计数器在稳步前进、ARR影子寄存器在等待那个完美的更新瞬间。

定时器会记住每一个时钟脉冲，就像你的代码会记住每一次精准的中断。

---
