前言

大家好！今天我们来聊聊STM32中一个非常实用的功能——输出比较（Output Compare，简称OC）。这是定时器模块中用于产生PWM波形的核心机制。跟着江科大的课程学到这里，我发现输出比较这块内容虽然函数多，但只要理清楚逻辑，其实非常好上手。同时这一知识点还是非常重要的，下面我把笔记整理成文章，希望能帮到正在学习的你！

一、什么是输出比较（OC）？

1.1 基本概念

输出比较（Output Compare），顾名思义，就是把计数器CNT的值和捕获/比较寄存器CCR的值进行比较，然后根据比较结果来控制输出引脚的电平状态。

我的理解：你可以把CNT想象成一个正在跑步的运动员，CCR就是终点线。当运动员跑到终点线的时候，就触发一个动作（比如让灯亮一下）。通过不断调整终点线的位置，我们就能控制灯亮的时间长短，这就是PWM的基本原理。

输出比较可以实现以下操作：

  • 置1：当CNT == CCR时，输出高电平

  • 置0：当CNT == CCR时，输出低电平

  • 翻转：当CNT == CCR时，电平翻转

1.2 输出比较的核心用途

输出比较最主要的功能就是输出一定频率和占空比的PWM波形，这在电机控制、LED调光、舵机控制等场景中非常常用。

1.3 通道数量

  • 每个高级定时器和通用定时器都拥有 4个输出比较通道（对应CH1~CH4）

  • 高级定时器的前3个通道（CH1~CH3）额外拥有死区生成和互补输出的功能（带N的通道）

我的理解：4个通道意味着一个定时器可以同时输出4路PWM，控制4个舵机或者4个电机，非常强大！而高级定时器的互补输出主要是给电机驱动用的，比如H桥需要两路互补的PWM信号。

1.4函数的配置步骤

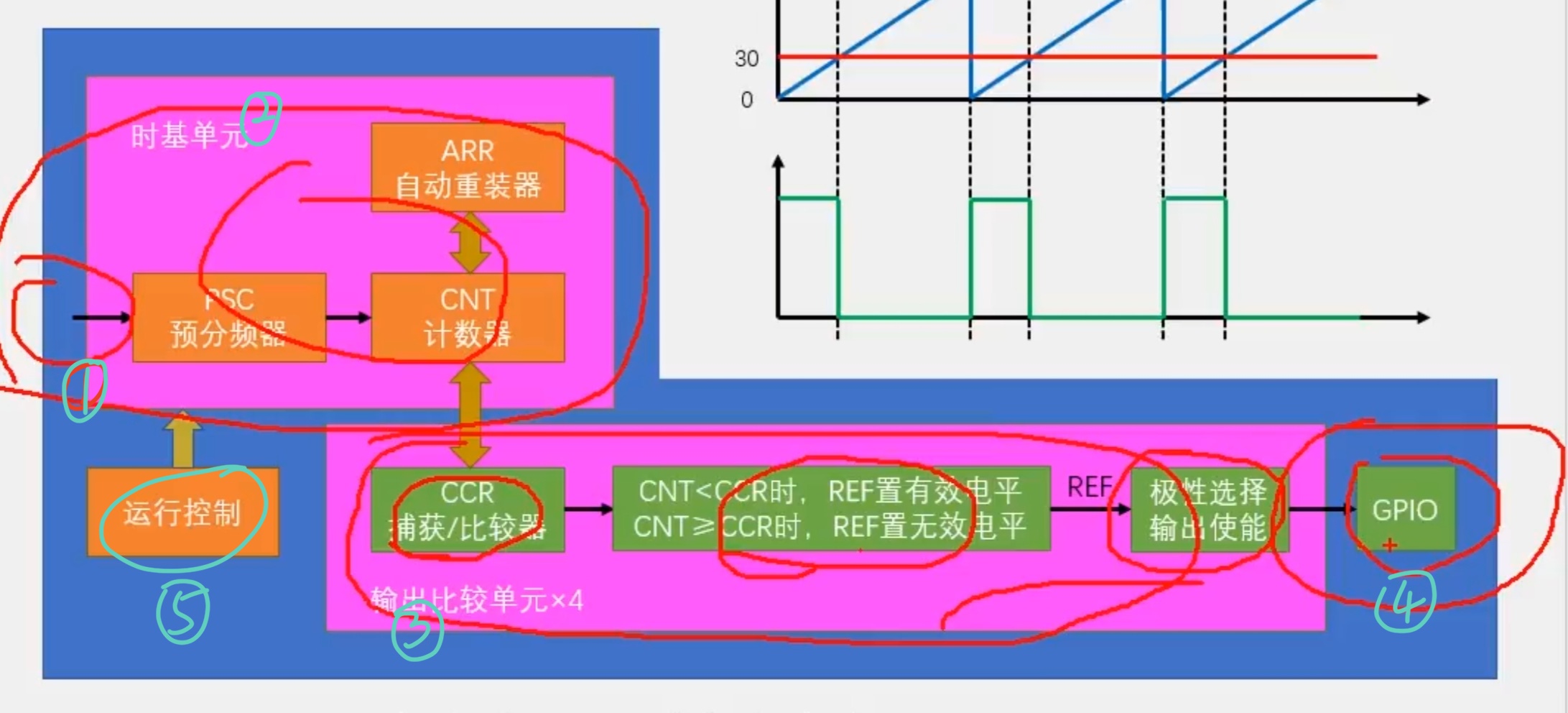

我先以一张图为例来讲解，希望能帮助大家理解

  • 开启 TIM 外设时钟 + 对应 GPIO 外设时钟 使能定时器和复用引脚的系统时钟，硬件才能上电工作。
  • 配置定时器时基单元 设置预分频器 PSC、自动重装载值 ARR，确定 PWM 的周期和计数频率。
  • 配置输出比较单元（捕获比较通道） 设置 CCR 比较寄存器数值、选择 PWM 模式、配置输出极性（正极性：匹配时输出高电平）。
  • 配置对应 GPIO 引脚 将 GPIO 设置为定时器复用推挽输出模式，绑定对应 TIM 通道。
  • 启动定时器，运行控制 使能 TIM 计数器，后续修改 CCR 值即可改变占空比，实现呼吸灯渐亮渐灭。

二、输出比较常用函数详解

下面我把笔记中涉及的函数按照功能分类，逐个讲解，但我们暂时重点看我标红的一些，其它的了解即可。

2.1 配置输出比较函数（重要）

这是初始化输出比较通道的核心函数，每个通道对应一个：

void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);  // 初始化通道1
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);  // 初始化通道2
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);  // 初始化通道3
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);  // 初始化通道4

参数说明：

  • TIMx：指定定时器，如 TIM2、TIM3 等

  • TIM_OCInitStruct：输出比较初始化结构体指针，里面包含了模式、极性、使能状态等配置

2.2 给结构体赋默认值函数

void TIM_OCStructInit(TIM_OCInitTypeDef* TIM_OCInitStruct);  // 给输出比较结构体赋默认值

我的理解：和GPIO初始化一样，先调用这个函数把结构体填满默认值，然后再修改我们关心的那几个参数。这是个好习惯，避免结构体里有些未初始化的垃圾值导致奇怪的问题。

2.3 配置强制输出模式函数

void TIM_ForcedOC1Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);  // 强制通道1输出
void TIM_ForcedOC2Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);  // 强制通道2输出
void TIM_ForcedOC3Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);  // 强制通道3输出
void TIM_ForcedOC4Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);  // 强制通道4输出

功能说明：在运行中想要暂停输出波形，并且强制输出高电平或低电平。

我的理解：这个函数就像是PWM的"紧急刹车"。比如电机正在转，你想立刻让它停住，就可以强制输出低电平。强制输出高电平相当于占空比100%，强制输出低电平相当于占空比0%。

2.4 配置CCR寄存器的预装功能函数

void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);  // 通道1预装配置
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);  // 通道2预装配置
void TIM_OC3PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);  // 通道3预装配置
void TIM_OC4PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);  // 通道4预装配置

预装功能就是影子寄存器：写入的值不会立即生效，而是在更新事件（比如计数器溢出）时才会生效。

2.5 配置快速使能函数

void TIM_OC1FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);  // 通道1快速使能
void TIM_OC2FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);  // 通道2快速使能
void TIM_OC3FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);  // 通道3快速使能
void TIM_OC4FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);  // 通道4快速使能

我的理解：快速使能主要用于单脉冲模式（OPM），平时用PWM模式时一般不常用。它的作用是在触发事件时尽快把输出置为有效电平，减少延迟。

2.6 外部事件时清除REF信号函数

void TIM_ClearOC1Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);  // 清除通道1的REF信号
void TIM_ClearOC2Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);  // 清除通道2的REF信号
void TIM_ClearOC3Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);  // 清除通道3的REF信号
void TIM_ClearOC4Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);  // 清除通道4的REF信号

我的理解：REF信号是输出比较的参考信号。这个函数可以在外部事件（比如另一个定时器的触发）发生时，清除当前通道的输出状态。在一些需要同步多个定时器的场景下会用到。

2.7 单独设置输出比较的极性函数

void TIM_OC1PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);    // 通道1极性
void TIM_OC1NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);  // 通道1互补极性（带N）
void TIM_OC2PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);    // 通道2极性
void TIM_OC2NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);  // 通道2互补极性
void TIM_OC3PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);    // 通道3极性
void TIM_OC3NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);  // 通道3互补极性
void TIM_OC4PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);    // 通道4极性

我的理解：带N的是高级定时器里互补通道的配置函数。极性决定了什么是"有效电平"——如果配置为高电平有效，那PWM输出高的时候就是"亮/转"，低电平有效则相反。互补通道的极性配置在驱动H桥时特别重要，要确保上下桥臂不会同时导通。

2.8 单独修改输出使能参数函数

void TIM_CCxCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCx);    // 使能/失能通道
void TIM_CCxNCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCxN); // 使能/失能互补通道

我的理解：这两个函数可以在程序运行中动态开启或关闭某个通道的输出，不需要重新初始化整个定时器。比如你想临时关闭某个舵机，就调用 TIM_CCxCmd(TIM2, TIM_Channel_1, DISABLE)。

2.9 选择输出比较模式函数

void TIM_SelectOCxM(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_OCMode);

我的理解：这个函数可以在运行时切换输出比较的模式，比如从PWM1模式切换到PWM2模式，或者切换到翻转模式等。参数 TIM_OCMode 可以选 TIM_OCMode_PWM1、TIM_OCMode_PWM2 等。

2.10 单独更改CCR寄存器的值的函数（重要）

void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);  // 设置通道1的CCR值
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);  // 设置通道2的CCR值
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);  // 设置通道3的CCR值
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);  // 设置通道4的CCR值

我的理解：这是PWM调速最核心的函数！ 改变CCR的值就是改变占空比。比如ARR=100，CCR=50，占空比就是50%。在程序运行中反复调用这个函数，就能实现PWM占空比的动态调整。

2.11 高级定时器PWM主输出使能函数

void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState);

我的理解：这个函数只有高级定时器（TIM1、TIM8）才需要调用！ 通用定时器不需要。高级定时器有一个"主输出使能"（MOE）位，必须把它置1，PWM波形才能真正从引脚输出。这是STM32的一个安全设计，防止高级定时器在配置未完成时就输出信号损坏硬件。

2.12 引脚重映射函数

void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);

重映射分为两类：

  • 完全重映射：四个引脚全换

  • 部分重映射：前面两个引脚变了，或者后面两个引脚变了

我的理解：当默认的引脚被其他功能占用时，就可以用重映射把定时器通道换到别的引脚上。比如TIM2的CH1默认是PA0，如果PA0被占用了，可以重映射到PA15。调用这个函数前记得先开启AFIO时钟！（更详细的可以参考手册AFIO那一节的详细解析）

三、程序示例：PWM初始化完整代码

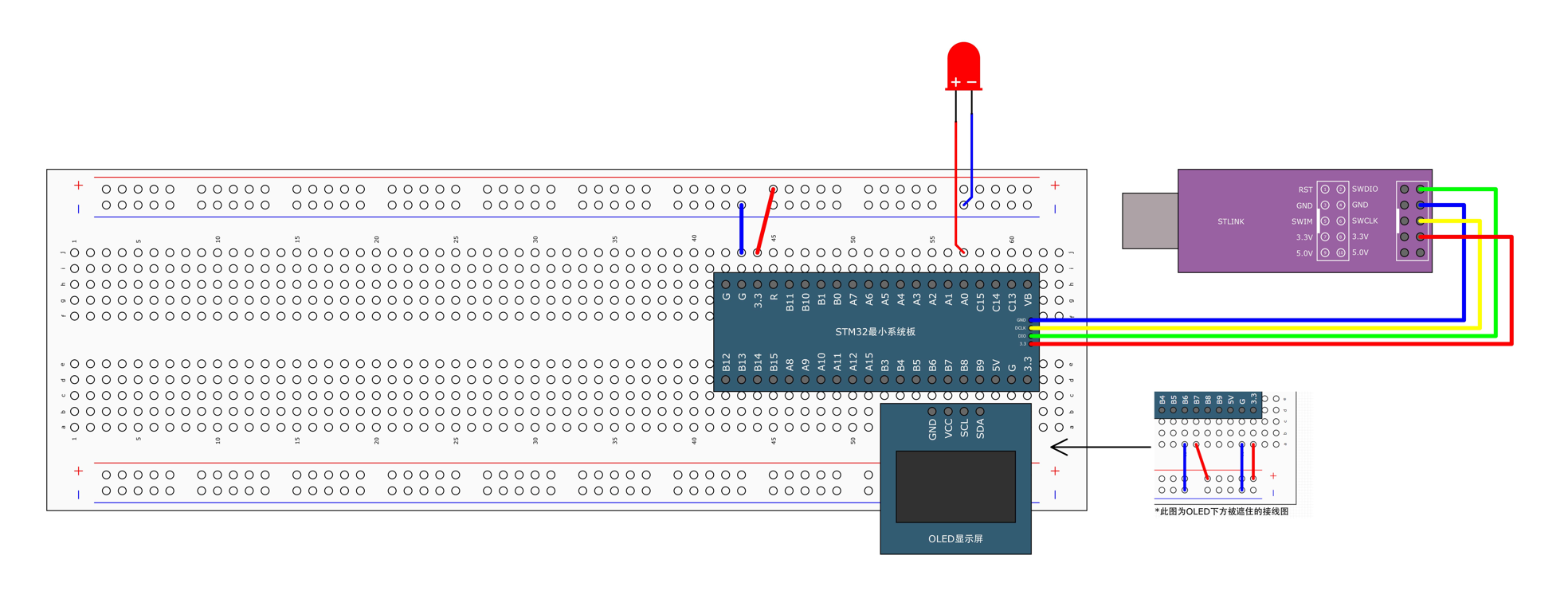

接线图

下面是我以江科大PWM驱动呼吸灯的工程代码为例来讲解的，更多详细工程代码可看STM32_Project: 基于江科大的STM32的教程编写的程序

#include "stm32f10x.h"                  // 引入STM32F1标准库核心头文件，提供外设所有函数、结构体、宏定义

/**
 * @brief  TIM2通道1 PWM初始化函数
 * @note   配置PA0引脚为TIM2_CH1复用输出，生成PWM波形
 *         时钟72MHz，PSC=719，ARR=99，PWM基础频率 = 72000000 / (719+1)/(99+1) = 1000Hz
 */
void PWM_Init(void)
{
    // 1. 开启外设时钟：TIM2挂载APB1总线，GPIOA挂载APB2总线，不开启时钟外设无法工作
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    // ========== 引脚重映射代码（备用，注释状态）==========
    // 若需要把TIM2_CH1引脚从PA0切换到PA15，取消注释下方代码
    // RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);    // 重映射必须开启AFIO复用时钟
    // GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2,ENABLE);    // TIM2部分重映射，CH1映射至PA15
    // GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);// 关闭JTAG调试，释放PA15引脚功能

    // 2. GPIO引脚配置：PWM输出必须使用复用推挽输出模式，交由定时器外设控制引脚电平
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  // 复用推挽输出，定时器接管引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;        // 选择PA0引脚，对应TIM2_CH1
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;// 引脚IO翻转速度50MHz
    GPIO_Init(GPIOA,&GPIO_InitStructure);            // 将配置写入GPIOA寄存器

    // 3. 定时器时钟源配置：选择内部72MHz系统时钟作为TIM计数时钟，默认就是内部时钟，可省略
    TIM_InternalClockConfig(TIM2);

    // 4. 定时器时基单元配置：决定PWM输出基础频率
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; // 定时器时钟不分频，采样滤波用
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数模式：CNT从0递增到ARR溢出
    TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;    // ARR自动重装载寄存器，计数上限0~99，共100个计数点
    TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1; // PSC预分频器，72MHz/720=100KHz定时器计数时钟
    TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0; // 重复计数器，仅高级定时器(TIM1/TIM8)生效，通用定时器填0即可
    TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure); // 写入时基配置到TIM2寄存器

    // 5. 输出比较单元（PWM核心）配置
    TIM_OCInitTypeDef TIM_OCInitStructure;
    TIM_OCStructInit(&TIM_OCInitStructure); // 给输出比较结构体填充默认值，避免未初始化脏数据导致波形异常
    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; // PWM模式1：CNT<CCR时输出有效电平
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; // 有效电平为高电平
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; // 使能通道输出
    TIM_OCInitStructure.TIM_Pulse = 0; // CCR捕获比较寄存器初始值，初始占空比0%
    TIM_OC1Init(TIM2,&TIM_OCInitStructure); // 将配置写入TIM2通道1输出比较寄存器

    // 6. 使能TIM2定时器，定时器开始计数，PWM波形持续输出
    TIM_Cmd(TIM2,ENABLE);
}

/**
 * @brief  动态修改TIM2_CH1的CCR值，实时调节PWM占空比
 * @param  Compare：要设置的CCR数值，范围0~99，数值越大占空比越高
 * @note   无需重新初始化定时器，运行中直接调用即可修改波形
 */
void PWM_SetCompare1(uint16_t Compare)
{
    TIM_SetCompare1(TIM2,Compare); // 库函数底层直接修改CCR1寄存器
}

四、💡 个人理解 / 心得

学输出比较这块，我觉得最关键的一点是要理解 CNT、CCR、ARR 三者之间的关系。

CNT是那个一直在跑的计数器，ARR是它跑到的最大值（终点），CCR是中间的一个标记点。PWM1模式下，CNT从0开始往上跑，跑到CCR之前输出高电平，跑到CCR之后输出低电平，跑到ARR后归零重新开始。所以CCR越大，高电平持续时间越长，占空比就越大。

另外，我发现输出比较的函数虽然看起来很多，但其实有规律可循：凡是带数字1/2/3/4的，就是对应4个通道；凡是带N的，就是高级定时器的互补通道。记住这个规律，看到函数名就能猜出它的功能。

还有就是预装功能（Preload）一定要开启，特别是做电机调速的时候。如果不开启，你改CCR的值会立刻生效，可能导致电机突然抖动一下。开启预装后，新值会在下一个周期生效，调速过程就很平滑。

五、🐛 踩坑记录

坑1：GPIO模式一定要选复用推挽输出（AF_PP） 我最开始写的时候惯性思维选了 GPIO_Mode_Out_PP（普通推挽输出），结果PWM怎么都不出来。后来才想起来，定时器的PWM输出属于复用功能，引脚控制权要交给片上外设，必须用 GPIO_Mode_AF_PP。这个坑我踩了半小时，大家一定要注意！

坑2：TIM2 不需要 TIM_CtrlPWMOutputs 我用 TIM2 做 PWM 的时候一切正常，后来换成 TIM1 就不出波形了。查资料才知道只有高级定时器（TIM1、TIM8）需要调用 TIM_CtrlPWMOutputs 来使能主输出。TIM2 是通用定时器，直接 TIM_Cmd(TIM2, ENABLE) 就够了，千万别画蛇添足！

坑3：引脚重映射前要先开AFIO时钟 调用 GPIO_PinRemapConfig 之前，必须先 RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE)，否则重映射不生效。这个和GPIO复用功能一样，AFIO的时钟是独立的。

坑4：CCR值不要超过ARR 有一次我代码里算错了，CCR的值大于了ARR，结果PWM波形直接变成100%占空比（或者0%，取决于极性配置）。因为CNT永远跑不到CCR，所以输出一直保持在一种状态。调试的时候要注意检查CCR的范围。

六、PWM关键参数速查

参数 寄存器 作用
PSC 预分频器 对72MHz时钟分频，决定计数频率
ARR 自动重装载寄存器 决定PWM周期（频率）
CCR 捕获/比较寄存器 决定PWM占空比
频率公式 — f=72MHz/​(PSC+1)/(ARR+1)
占空比公式 — D=CCR​/(ARR+1)×100%

写这篇文章的时候，我把江科大的视频又回顾了一遍，把 TIM2 输出比较相关的函数和引脚对应关系重新梳理了一下。TIM2 作为最常用的通用定时器之一，做 PWM 输出非常方便，只要记住开时钟 → 配 GPIO（复用推挽）→ 配时基 → 配输出比较 → 开定时器这几步，基本不会出错。

如果你也在学江科大的 STM32 课程，欢迎在评论区交流心得。特别是做 PWM 实验的时候，记得先用示波器或逻辑分析仪看一下波形，确认频率和占空比都对上了，再接到电机或舵机上，这样不容易烧东西。

📌 开发环境：Keil5 + STM32F103C8T6最小系统板 + ST-Link
📌 参考资料：江科大STM32入门教程、《STM32F10xxx参考手册》
📌 前置文章：STM32定时器超详解：从时钟树到影子寄存器，一文吃透定时中断

如果本文对你有帮助，欢迎点赞 👍 收藏 ⭐ ！有任何问题欢迎在评论区交流，一起学习进步！
