导语

25mA是什么概念？一颗普通LED的工作电流大约20mA，一块ESP32在轻载下也要40-50mA。而A-68这颗指甲盖大小的语音处理模组，用不到一颗LED的功耗，实现了 90dB 的回音消除（AEC）+ 远场拾音降噪 + 波束成型，全程双工不掉链子。

如果你正在做可视门铃、车载蓝牙通话、安防对讲、会议拾音设备，这颗芯片很可能是你一直在找的那颗"甜点级"方案。

---

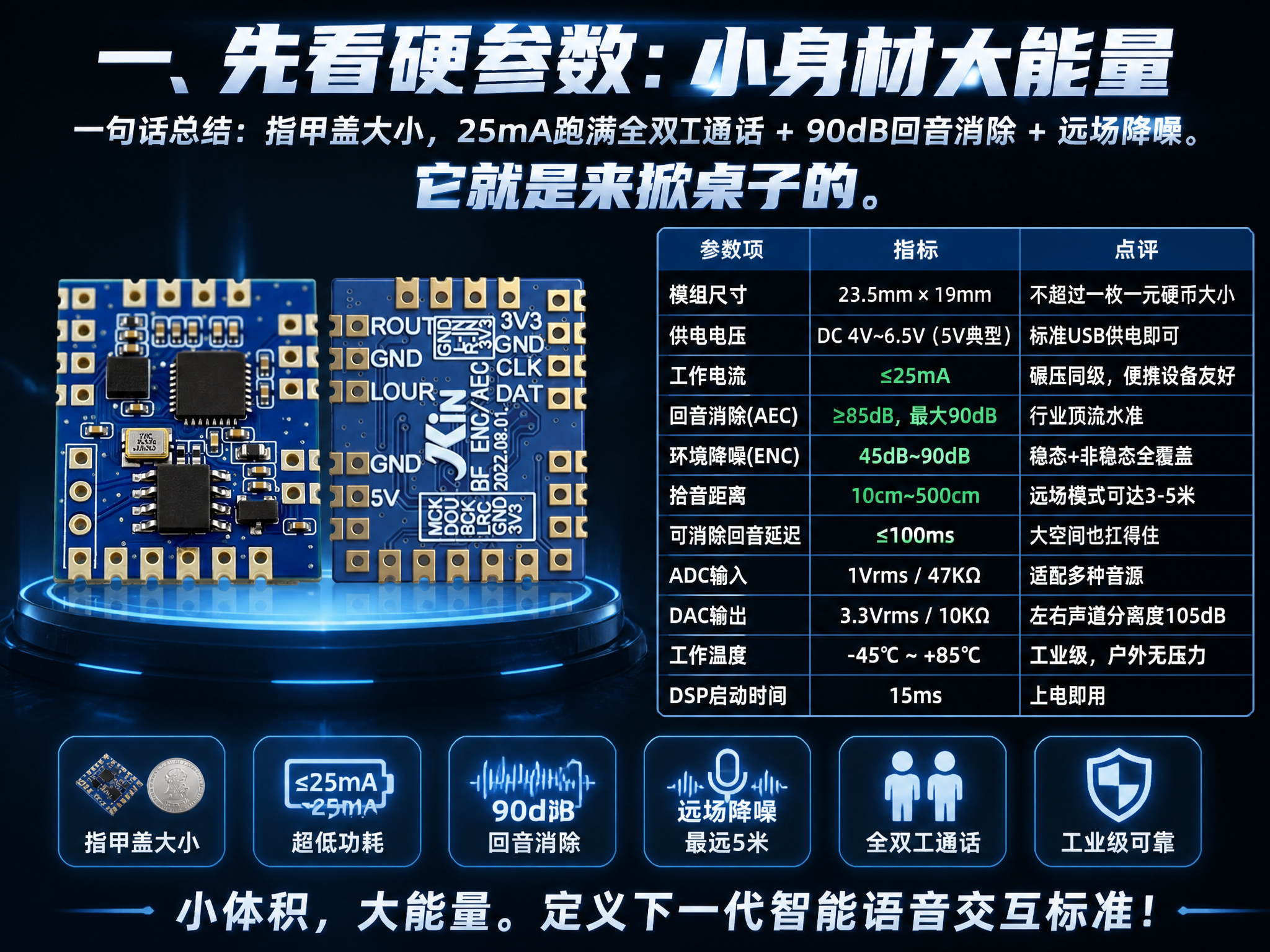

一、先看硬参数：小身材大能量

参数项	指标	点评
模组尺寸	23.5mm × 19mm	不超过一枚一元硬币大小
供电电压	DC 4V~6.5V（5V典型）	标准USB供电即可
工作电流	≤25mA	碾压同级，便携设备友好
回音消除(AEC)	≥85dB，最大90dB	行业顶流水准
环境降噪(ENC)	45dB~90dB	稳态+非稳态全覆盖
拾音距离	10cm~500cm	远场模式可达3-5米
可消除回音延迟	≤100ms	大空间也扛得住
ADC输入	1Vrms / 47KΩ	适配多种音源
DAC输出	3.3Vrms / 10KΩ	左右声道分离度105dB
工作温度	-45°C ~ +85°C	工业级，户外无压力
DSP启动时间	15ms	上电即用

一句话总结：指甲盖大小，25mA跑满全双工通话 + 90dB回音消除 + 远场降噪。它就是来掀桌子的。

---

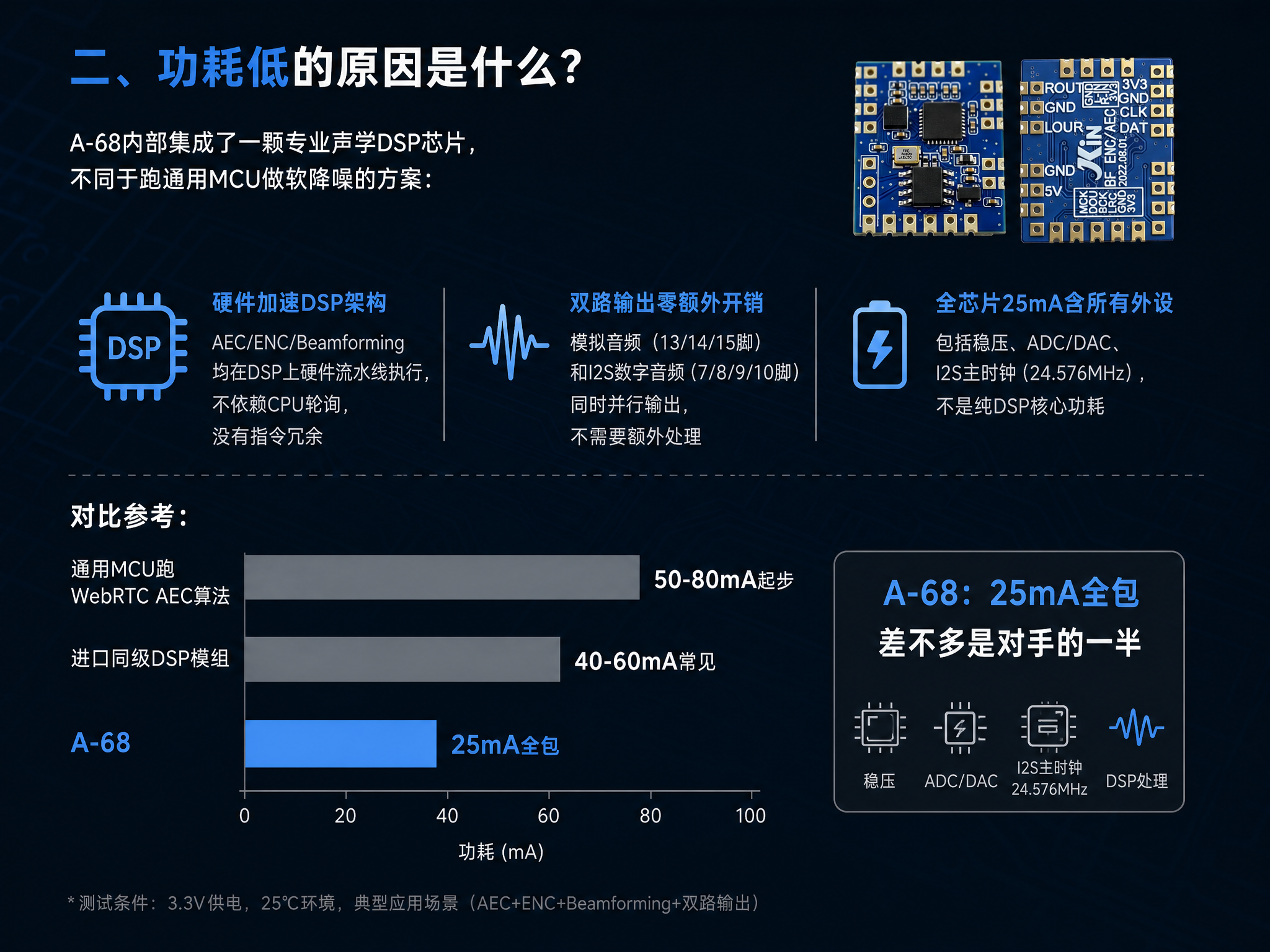

二、功耗低的原因是什么？

A-68内部集成了一颗专业声学DSP芯片，不同于跑通用MCU做软降噪的方案：

• 硬件加速DSP架构：AEC/ENC/Beamforming均在DSP上硬件流水线执行，不依赖CPU轮询，没有指令冗余

• 双路输出零额外开销：模拟音频（13/14/15脚）和I2S数字音频（7/8/9/10脚）同时并行输出，不需要额外处理

• 全芯片25mA含所有外设：包括稳压、ADC/DAC、I2S主时钟（24.576MHz），不是纯DSP核心功耗

对比参考：

• 通用MCU跑WebRTC AEC算法：50-80mA起步

• 进口同级DSP模组：40-60mA常见

• A-68：25mA全包，差不多是对手的一半

---

三、三种模式，一种硬件全搞定

A-68不是"烧死程序"的单一功能模组，而是通过更换固件适配三种工作场景：

模式1：纯降噪模式（单麦/双麦）

![纯降噪]

• 单麦：压制稳态噪音（风扇声、空调声、马达嗡嗡声），最大降噪40dB

• 双麦：开启波束成型（Beamforming），压制非稳态噪音（脚步声、汽车声、嘈杂人声），最大90dB

输出：左右声道相同音频 + I2S数字信号同时输出

模式2：消回音 + 降噪模式

![消回音]

在双麦降噪基础上，17脚（LIN）接入功放监听信号作为回音消除参考，实现：

• 全双工通话无回音

• 大音量播放（3-5W甚至更高）仍能完全消除回音

• 降噪性能不打折，波束成型辅助下喇叭可以开得更大

模式3：双声道立体声降噪

![立体声]

左右麦克风独立输出到左/右声道，各走各的降噪通道：

• 适用场景：监狱探视设备、银行窗口通话记录、需要记录两个独立音源的场合

• 注意：此模式下波束成型和消回音功能关闭

---

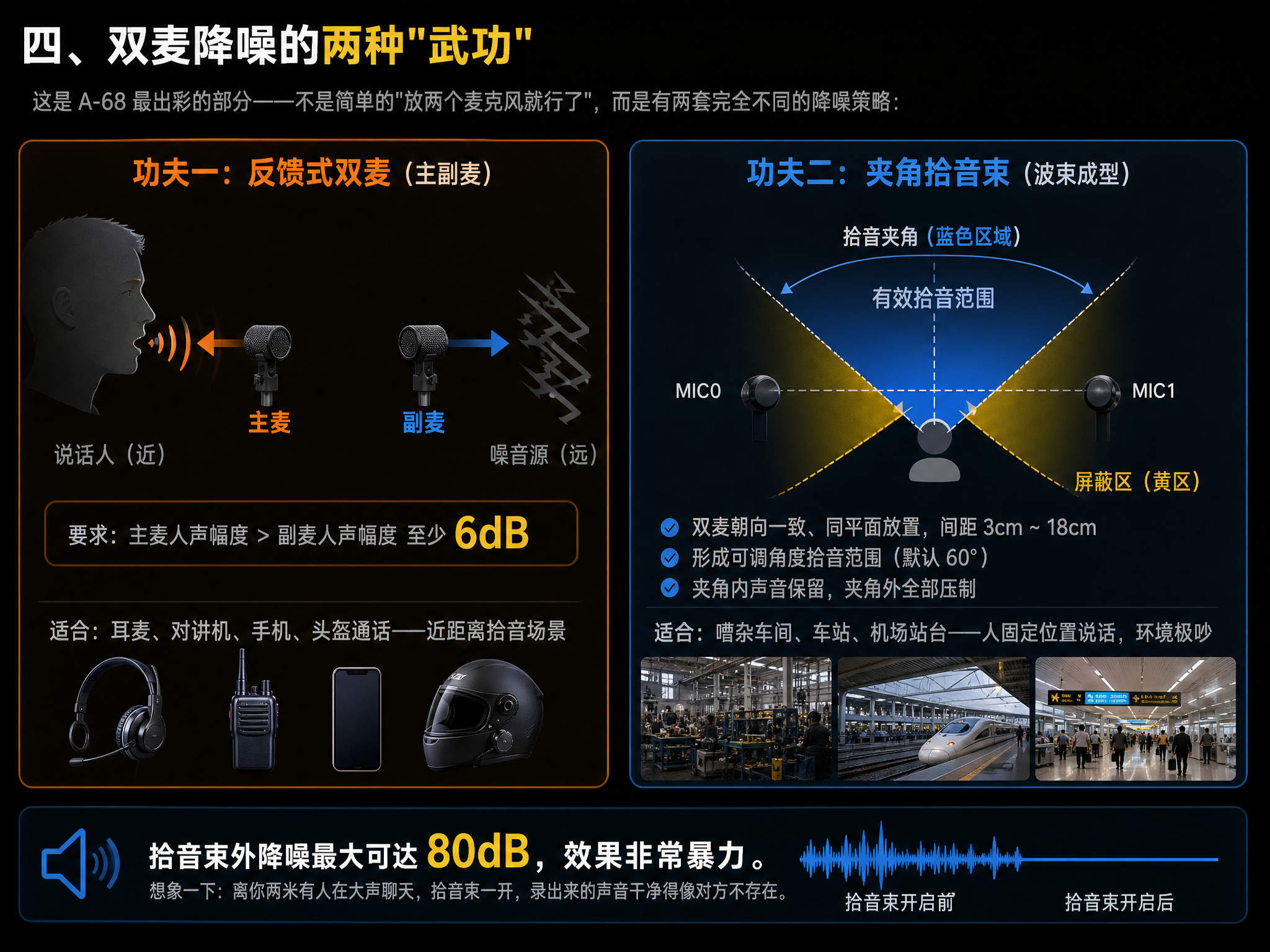

四、双麦降噪的两种"武功"

这是A-68最出彩的部分——不是简单的"放两个麦克风就行了"，而是有两套完全不同的降噪策略：

功夫一：反馈式双麦（主副麦）

主麦 ◄── 说话人（近）      副麦 ──► 噪音源（远）

• 主麦靠近嘴巴，副麦远离嘴巴、朝向噪音

• 要求：主麦人声幅度 > 副麦人声幅度 至少6dB

• 适合：耳麦、对讲机、手机、头盔通话——近距离拾音场景

功夫二：夹角拾音束（波束成型）

   拾音夹角（蓝色区域）
             /‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾\\
            │    有效拾音范围      │
     MIC0  ─┼────────●──────────┼─  MIC1
            │                    │
            └── 黄区 = 屏蔽区 ───┘

• 双麦朝向一致、同平面放置，间距 3cm~18cm

• 形成可调角度拾音范围（默认60°），夹角内声音保留，夹角外全部压制

• 适合：嘈杂车间、车站、机场站台——人固定位置说话，环境极吵

拾音束外降噪最大可达 80dB，效果非常暴力。想象一下：离你两米有人在大声聊天，拾音束一开，录出来的声音干净得像对方不存在。

---

五、消回音怎么接？三种参考信号方案

A-68的AEC性能强，但参考信号怎么取直接决定消回音效果。规格书给出了三种方案：

功放类型	参考信号接法	要点
AB类功放	接功放输出端（单端取正极）	串10K+2K分压电阻，2K可微调
D类 / 大功率功放	接功放输入端 或系统DAC输出	避免大功率信号烧坏输入
D类功放（必须接输出端）	输出端加 LC滤波 转正弦波	8Ω喇叭：L=22μH, C=1μF；4Ω喇叭：L=15μH, C=2.2μF

核心原则：参考信号要干净、不失真，A-68才能准确"算"出回音并从麦克风信号中减去。

---

六、麦克风选型指南

麦克风类型	接入方式	推荐规格	注意事项
数字硅麦（PDM）	1-4脚直接接入	-29dB 及以上	5脚封装，L/R选择脚必须接地或接VCC，不能悬空
模拟硅麦	17/18脚接入	越高灵敏度越好	内部ADC增益有限，灵敏度高信噪比才好
驻极体电容麦	外围+偏置电阻	-30dB~-26dB 超高灵敏度	信号幅度小，建议加8-10倍前置放大电路

远场拾音（3-5米）需要换用更高灵敏度麦克风，模组本身支持。

---

七、输出选模拟还是I2S？一句话：看干扰

A-68的模拟音频输出和I2S数字音频输出同时有效，选哪个？

• 射频干扰大的产品（WiFi/4G/蓝牙同板）→ 上I2S，数字链路彻底免疫干扰

• 后端是传统模拟电路（功放直驱、模拟降噪链）→ 直接走模拟输出

• I2S默认格式：采样率16K/16bit/主模式/左对齐，覆盖绝大多数应用

---

八、适用场景总结

领域	典型产品	推荐模式
智能门禁	可视门铃、楼宇对讲	消回音+双麦波束
车载电子	蓝牙通话、语音识别	消回音+反馈式双麦
安防监控	IPC摄像头、拾音器	纯降噪双麦波束
会议设备	会议室全向麦	夹角拾音束
便携设备	录音笔、对讲机	消回音+反馈双麦
公共服务	银行窗口、监狱探视	立体声降噪 或 消回音
智能家居	语音控制面板、监护仪	纯降噪双麦
工业现场	车间广播对讲、电梯应急	夹角拾音束

---

九、包装与生产

• 防静电PVC吸塑托盘：323mm × 137mm × 10mm

• 每托盘 18 PCS，最小包装 10托盘 = 180 PCS

• 引脚为半孔焊盘（Castellated Hole），间距 2.54mm，可焊接到主板或通过转接板快速评估

---

总结：谁适合用A-68？

如果你符合以下任意一条，A-68值得认真评估：

✅ 在做通话类产品，回音问题让你头疼 ✅ 需要远场拾音（3-5米）但不想搞复杂麦克风阵列 ✅ 产品是电池供电，对功耗敏感（25mA全双工） ✅ 场景噪声复杂（稳态+非稳态都有），需要波束成型 ✅ 想用一颗模组同时搞定模拟输出和I2S数字输出 ✅ 需要工规温度范围（-45°~85°）

A-68用一颗指甲盖大小的硬件，把 AEC + ENC + Beamforming 三件套打包在一起，25mA全搞定。说它是语音模组里的"小钢炮"，实至名归。

---

参考资料：A-68语音处理模组规格书 V1.0（JKIN语音处理技术，2022/09/12） 声明：本文基于公开产品规格书撰写，具体选型请以原厂最新资料为准，建议联系JKIN授权经销商获取技术支持。
