项目研究背景

外卖配送行业数字化转型进程持续加快，即时配送场景末端存取需求持续扩张，传统露天送餐、门卫人工代收模式存在餐品易凉、丢失、取餐流程混乱、身份核验缺失等诸多痛点。市面上现有商用外卖柜多采用大型柜体，硬件成本高昂，温控、消毒、语音交互一体化集成度低，多数产品仅支持基础存餐取餐功能，缺少骑手身份核验、餐品恒温保温、自动消毒、物体检测、语音播报全链路配套功能，人机交互界面单一，操作门槛较高，小型社区、写字楼零散点位难以适配。伴随物联网、嵌入式单片机技术普及，STM32 或 51 单片机具备低成本、易开发、外设拓展性强等优势，搭配触控显示屏、多类型传感器可搭建轻量化智能终端。当下嵌入式智能终端正向小型化、多功能集成方向发展，依托单片机整合温度采集、舵机驱动、语音播报、电话通讯等外设，能够解决传统外卖存取设备功能单一、智能化程度不足的行业短板。本课题依托嵌入式开发技术，设计集成触控交互、身份验证、恒温消毒、物体检测、语音提示的一体化智能外卖柜控制系统，弥补现有小型存取设备功能缺失问题，适配小型点位末端配送场景，具备实际应用研究价值。

摘要

本课题以末端外卖配送存取场景为研究对象，设计一款基于 STM32 或 51 单片机的触控式智能外卖柜控制系统。系统硬件整合 3.5 寸 TFT 触摸屏、JQ8400 语音模块、US800 电话通讯模块、红外接近传感器、DS18B20 温度传感器、舵机、加热片与 LED 指示灯，采用 3D 打印件模拟外卖柜箱体结构。系统区分骑手、用户、管理员三类操作角色，骑手完成身份核验后可存入餐品并设置保温温度，红外传感器实时检测柜内物品状态，设备自动启动加热恒温与消毒灯光；系统向用户下发随机取餐密码，用户输入密码完成取餐，无物品时柜体自动关门，全流程配套语音播报提示。论文完成硬件电路搭建、触控人机交互界面开发、多传感器联动控制逻辑编写与整机功能调试，实现集身份验证、恒温保温、自动消毒、语音交互、智能仓门控制于一体的轻量化外卖智能终端，可适用于小型写字楼、社区等分散配送点位，具备较强的实际使用价值。

总体方案

一、核心主控硬件

1. STM32 单片机 / 51 单片机开发板

   • 作用：系统核心运算与控制单元，统筹所有传感器、外设、触摸屏、执行器件的数据交互与逻辑调度；
   • 选型理由：两款单片机均为本科嵌入式课程主流教学芯片，资料丰富、开发门槛低，IO 端口充足，可同时驱动多路传感器与执行机构，成本低廉适配小型装置开发；
   • 使用场景：作为整个外卖柜的控制核心，接收触摸屏指令、采集传感器数据、输出舵机、加热片、LED 控制信号。

二、人机交互硬件

1. 3.5 寸 TFT 串口触摸屏

   • 作用：搭建可视化人机交互界面，划分骑手放餐、用户取餐、管理员管理三类操作页面，接收用户触控指令；
   • 选型理由：串口通信接线简单，无需复杂驱动开发，自带触控反馈，屏幕尺寸适配小型柜体终端，配套上位机界面组态工具快速开发交互页面；
   • 使用场景：骑手输入手机号、设置保温温度，用户输入取餐密码，管理员后台管理操作的交互载体。

三、语音与通讯外设

1. JQ8400 语音播报模块

   • 作用：实现全流程语音提示，放餐、取餐、异常状态语音播报；
   • 选型理由：支持离线语音存储播放，控制指令简单，无需网络，适配嵌入式离线设备；
   • 使用场景：骑手开门提示、取餐验证提示、柜体异常语音提醒。

2. US800 电话通讯模块

   • 作用：存储骑手手机号完成身份校验，向用户推送随机取餐密码；
   • 选型理由：支持短信、电话通讯功能，串口可直接与单片机通信，满足身份核验与密码下发需求；
   • 使用场景：骑手手机号合法性校验、取餐密码短信推送。

四、传感采集硬件

1. DS18B20 温度传感器

   • 作用：实时采集柜内温度，反馈至主控实现恒温加热控制；
   • 选型理由：单总线通信，接线简单，测温精度满足餐品保温需求，适配嵌入式温控开发；
   • 使用场景：实时监测柜内温度，配合加热片完成恒温调节。

2. 红外接近感应传感器

   • 作用：柜内物体有无检测，判断餐品是否存放、是否取出；
   • 选型理由：非接触式检测，响应速度快，不受餐品材质干扰，成本低；
   • 使用场景：骑手放餐完成识别、用户取餐完成识别，触发自动关门逻辑。

五、执行与指示硬件

1. 舵机

   • 作用：模拟外卖柜仓门开关动作，通过主控输出角度信号控制开门、关门；
   • 选型理由：控制逻辑简单，扭矩足以驱动小型 3D 打印箱体仓门，单片机可直接驱动；
   • 使用场景：骑手核验通过自动开门、取餐验证通过开门、超时自动关门。

2. LED 指示灯（红、绿双色）

   • 作用：设备状态可视化指示，红灯代表消毒加热中，绿灯代表可正常取餐；
   • 选型理由：驱动简单，功耗低，直观区分设备工作状态；
   • 使用场景：存餐完成红灯点亮消毒，取餐时绿灯点亮照明。

3. 加热片

   • 作用：实现柜内恒温保温，维持餐品适宜温度；
   • 选型理由：体积小巧，可配合温度传感器实现闭环温控，低功率适配小型柜体；
   • 使用场景：骑手设置保温温度后启动恒温加热。

六、结构辅助硬件

1. 3D 打印柜体结构件

   • 作用：模拟双仓外卖柜实体箱体，提供舵机、传感器、加热片安装载体；
   • 选型理由：可自主建模打印，快速完成实物样机搭建，降低实体柜体加工成本；
   • 使用场景：整机硬件载体，划分独立储物仓，模拟真实外卖柜物理结构。

七、上位开发硬件环境

1. 台式计算机（Windows 系统）

   • 作用：程序编写、电路仿真、触摸屏界面组态、整机调试；
   • 配置要求：酷睿 i5 及以上处理器，8G 内存，具备串口、USB 接口；
   • 使用场景：单片机代码编译下载、触摸屏界面开发、功能调试与仿真测试。

核心功能

一、基础硬件载体功能

1. 3D 打印双仓柜体模拟功能

   • 实现效果：通过 3D 打印成型双仓箱体，划分独立储物仓位，预留各类传感器、舵机、加热片安装位；
   • 操作逻辑：整机硬件全部集成于打印箱体内部，模拟商用外卖柜物理结构；
   • 核心作用：完成实物样机搭建，为电控系统提供实体载体，还原真实外卖存取场景。

2. 舵机仓门驱动控制功能

   • 实现效果：主控输出角度信号控制舵机旋转，完成仓门自动开启、关闭动作；
   • 操作逻辑：身份验证通过自动开门，检测无物体 10 秒后自动关门，触摸屏支持手动关门；
   • 核心作用：模拟外卖柜电控门锁，实现自动化仓门控制。

二、人机交互核心功能

1. 多角色触控交互界面功能

   • 实现效果：3.5 寸 TFT 触摸屏划分三大操作页面，分别对应骑手放餐、用户取餐、管理员管理三种操作身份；
   • 操作逻辑：设备上电后默认进入功能选择首页，操作人员点击对应身份进入专属操作界面；
   • 核心作用：搭建可视化操作入口，区分不同使用者操作权限，简化操作流程。

三、骑手存餐业务核心功能

1. 骑手身份手机号核验功能

   • 实现效果：骑手在触摸屏输入手机号码，单片机调取本地存储合法号码库完成匹配校验；
   • 操作逻辑：骑手点击骑手放餐页面，输入手机号，匹配成功则舵机自动开启仓门，匹配失败语音提示身份非法；
   • 核心作用：完成骑手身份准入验证，避免无关人员随意开启柜体。

2. 保温温度自定义设置功能

   • 实现效果：仓门开启后触摸屏弹出温度设置窗口，骑手自定义保温目标温度；
   • 操作逻辑：骑手输入温度数值确认后，主控记录目标温度，闭合仓门后启动加热恒温逻辑；
   • 核心作用：根据餐品类型灵活调整保温温度，保障餐品口感。

3. 红外物体存放检测功能

   • 实现效果：仓内红外传感器实时输出检测信号，识别柜内是否放置餐品；
   • 操作逻辑：骑手放入餐品后，传感器检测到物体，触摸屏点击关闭仓门；
   • 核心作用：确认餐品成功存放，作为启动消毒、恒温流程触发条件。

4. 恒温加热与消毒灯光控制功能

   • 实现效果：仓门关闭后红灯自动点亮启动消毒，加热片配合 DS18B20 传感器实现闭环恒温；
   • 操作逻辑：物体检测识别有餐品、仓门闭合双条件同时满足，启动加热与消毒；
   • 核心作用：实现餐品保温、柜体消杀，解决外卖放凉、卫生隐患痛点。

5. 用户取餐密码短信推送功能

   • 实现效果：US800 模块自动生成随机数字取餐密码，以短信形式发送至订餐用户手机；
   • 操作逻辑：骑手完成存餐关闭仓门瞬间，主控触发密码生成与短信下发指令；
   • 核心作用：为用户提供唯一取餐凭证，实现取餐身份二次验证。

四、用户取餐业务核心功能

1. 取餐密码验证开门功能

   • 实现效果：用户在触摸屏输入收到的随机密码，校验通过后舵机开门、绿灯点亮；
   • 操作逻辑：用户进入取餐界面输入密码，密码匹配成功则仓门开启，绿灯照明；密码错误语音提示重新输入；
   • 核心作用：保障取餐安全性，仅持有有效密码用户可取出餐品。

2. 无物体自动关门功能

   • 实现效果：红外传感器检测柜内无物体后，计时 10 秒自动控制舵机关闭仓门；
   • 操作逻辑：用户取走餐品，传感器无物体信号，启动 10 秒倒计时，倒计时结束自动关门；同时支持触摸屏手动关闭仓门；
   • 核心作用：避免仓门长期敞开，保障柜体保温、消毒效果。

五、全流程辅助语音功能

1. 全流程语音播报提示功能

   • 实现效果：设备每一步操作均由 JQ8400 模块播放对应语音提示；
   • 操作逻辑：身份校验、开门、存餐、取餐、关门、温度异常等全部节点触发对应语音；
   • 核心作用：降低操作学习成本，语音辅助操作人员完成全流程存取餐操作。

技术路线

一、嵌入式开发语言与核心芯片开发工具

1. C 语言

   • 选型理由：STM32 与 51 单片机标准开发语言，高校嵌入式课程核心教学语言，底层硬件控制逻辑编写简洁高效；
   • 课题用途：编写主控芯片外设驱动、传感器数据采集、舵机控制、业务逻辑、串口通讯代码。

2. Keil MDK（STM32 开发）、Keil C51（51 单片机开发）

   • 选型理由：行业通用单片机编译调试工具，支持程序编译、下载、在线仿真，适配本科嵌入式实训；
   • 课题用途：单片机程序编写、编译、烧录与在线调试，排查硬件逻辑 BUG。

二、人机界面开发工具

1. 串口触摸屏组态软件

   • 选型理由：可视化拖拽式界面开发工具，无需复杂图形编程，快速制作骑手、用户、管理员操作页面；
   • 课题用途：设计 3.5 寸 TFT 触控屏交互界面，配置触控按钮、输入框、状态显示控件。

三、硬件电路辅助设计工具

1. Altium Designer

   • 选型理由：本科电子设计课程主流绘图软件，可完成原理图、PCB 绘制，适配小型嵌入式装置电路设计；
   • 课题用途：绘制单片机主控电路、传感器、通讯模块外围接线原理图，规划硬件电路布局。

2. Cura 3D 打印建模切片软件

   • 选型理由：开源免费 3D 打印切片工具，操作简单，适配学生自主打印实体结构件；
   • 课题用途：外卖柜双仓箱体模型切片，导出打印文件制作样机物理外壳。

四、仿真与测试工具

1. Proteus 电路仿真软件

   • 选型理由：支持 STM32/51 单片机与各类传感器虚拟仿真，可提前验证硬件逻辑，减少实物调试故障；
   • 课题用途：前期电路逻辑仿真，验证传感器、舵机、通讯模块联动控制逻辑。

2. 串口调试助手

   • 选型理由：轻量化串口调试工具，可监控单片机串口收发数据；
   • 课题用途：调试触摸屏、US800、JQ8400 模块串口通信数据，排查通讯异常。

五、运行环境

1. Windows10/11 操作系统

   • 选型理由：开发工具、仿真软件、3D 打印软件均完美兼容，学生电脑通用系统；
   • 课题用途：全流程代码开发、界面设计、仿真调试、整机功能测试的基础运行环境。

六、外设配套技术

1. 串口 UART 通信协议

   • 选型理由：单片机与触摸屏、语音模块、电话模块通用通信协议，编程简单，本科通信课程基础知识点；
   • 课题用途：主控与各外设之间数据、指令双向传输。

2. 单总线通信（DS18B20）

   • 选型理由：单总线测温专用协议，IO 占用少，适配多路温度采集；
   • 课题用途：采集柜内实时温度数据，实现恒温闭环控制。

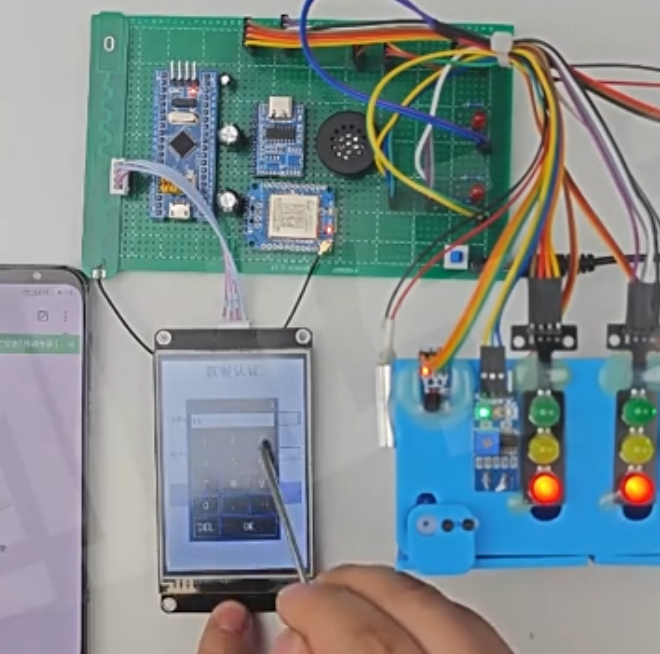

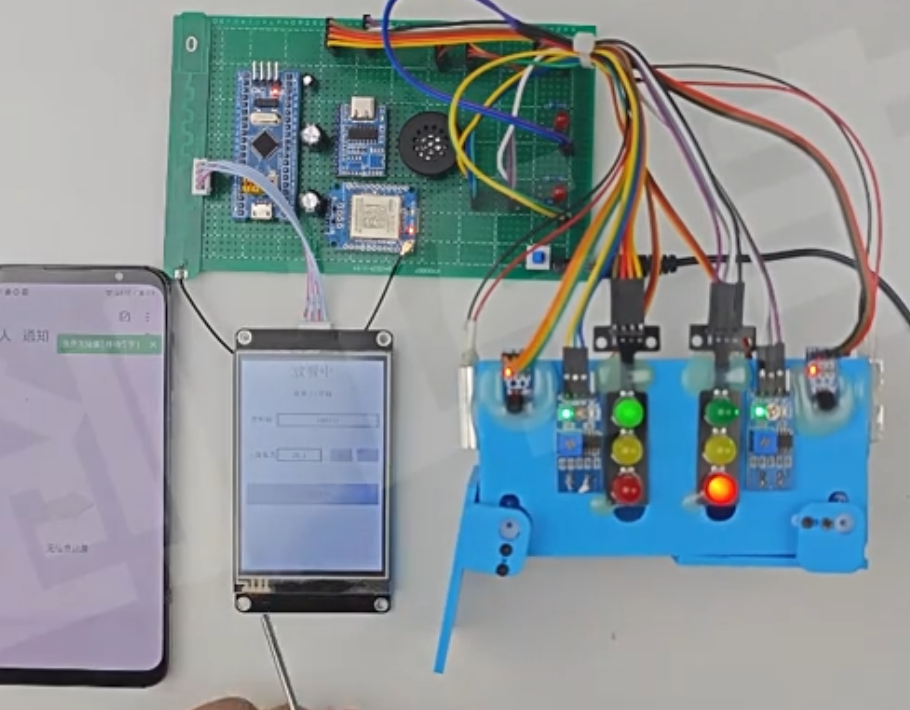

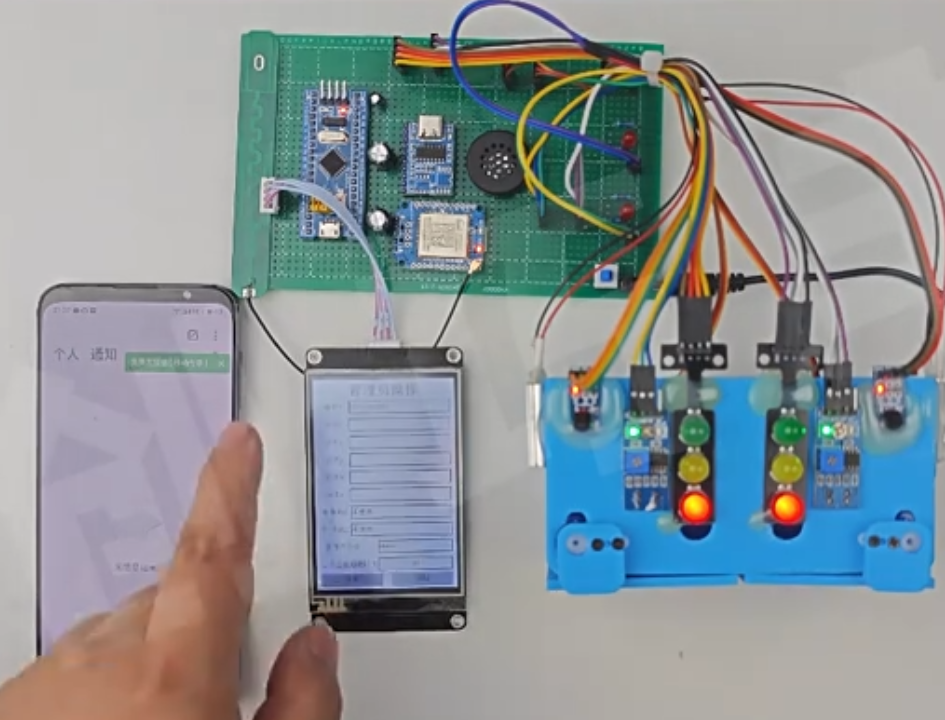

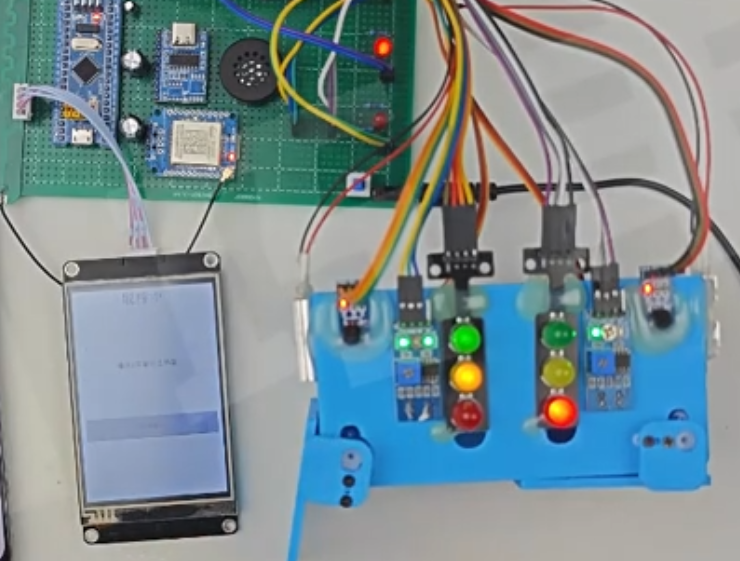

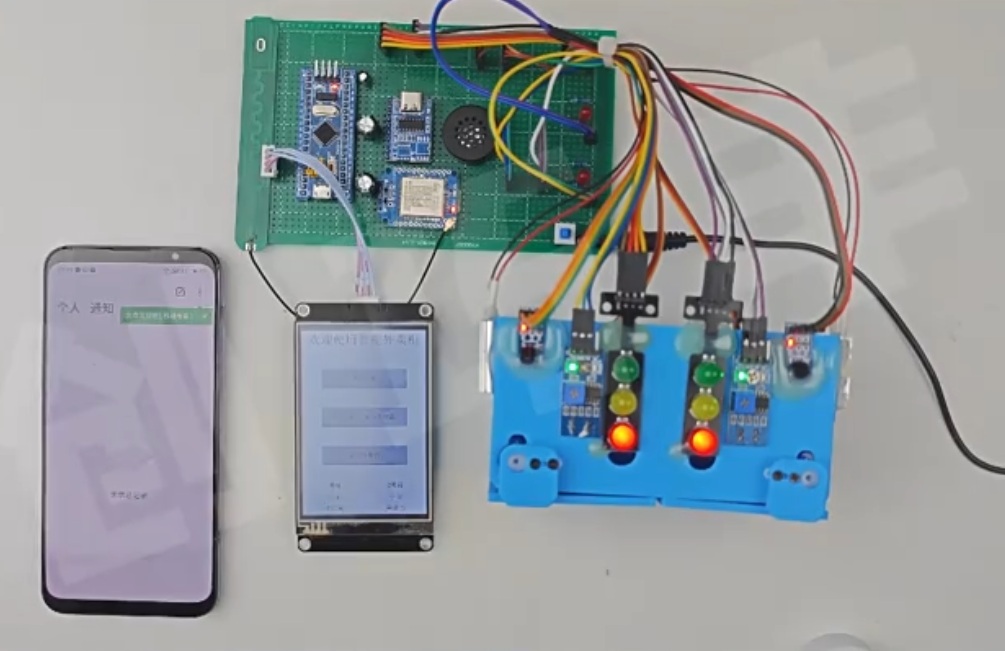

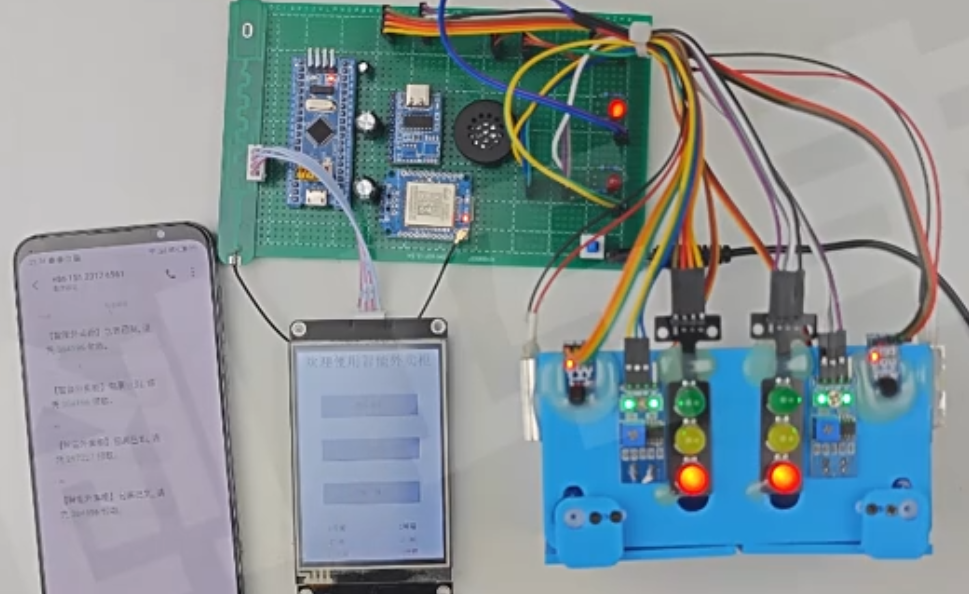

项目演示
