关键词：双有源桥（DAB）、三重移相（TPS）、电流有效值优化、嵌入式控制、C2000、STM32

---

前言：为什么我们要"折腾"调制策略？

做数字电源的工程师都知道，双有源桥（DAB）是个好东西：双向能量流动、天然的软开关（ZVS）潜力、高功率密度。传统的单移相（SPS）控制非常简单，一个移相角 $D_{ss}$ 走天下。

但是，SPS 有个致命伤：

当输入输出电压不匹配（$M\ne 1$）或者轻载时，电感电流有效值（$I_{rms}$）会急剧增大。电流大了意味着什么？意味着 MOSFET 的导通损耗（$I^{2}R$）飙升，变压器发热，效率断崖式下跌。

为了解决这个问题，学术界提出了三重移相（TPS/DRM），增加了两个自由度（$D_{p0},D_{s0}$）。然而，大多数论文推导极其复杂，满篇的 KKT 条件和四阶方程，让人望而生畏。

这篇博客的目的，就是把复杂的数学包装撕掉，告诉你作为一个嵌入式软件工程师，如何在 MCU（如 TI C2000 或 STM32）上，用最简单的 if-else 逻辑和查表法，实现 DAB 的电感电流有效值最优化调制。

---

一、核心思想：把负载切成三段

论文通过复杂的数学推导（GOC 全局优化条件），最终得出了一个对我们写代码非常友好的结论：

不需要实时解复杂的优化方程。只需要在不同的功率区间，采用固定的简化策略即可。

这个功率区间由电压传输比 $M$ 和 控制量 $D_c$ 决定。

1.1 两个关键变量

在写代码前，你必须先算好这两个全局变量：

① 电压传输比 $M$

$$M=\frac{N\cdot V_{ref}}{V_{in}}$$

符号	含义	来源
$N$	变压器匝比	硬件常量
$V_{ref}$	输出电压设定值	系统参数
$V_{in}$	输入电压采样值	ADC 实时采样

物理意义：$M$ 决定了系统是工作在降压（$M<1$）还是升压（$M>1$）状态。

② 控制量 $D_c$

属性	说明
来源	电压环 PI 控制器的输出
范围	通常归一化到 $[0,1.5]$
物理意义	代表当前的功率需求。$D_c$ 越大，负载越重

一句话理解 $D_c$：它就是电压环 PI 控制器输出的"归一化占空比指令"，反映了"当前负载有多重"。

1.2 三段式最优策略（核心结论）

无论 $M$ 是多少，最优策略都可以归纳为以下三种：

工况	判断条件	核心动作	一句话解释
重载 HLS	$D_c\ge 1$	退化为 SPS ($D_{p0}=0,D_{s0}=0$)	功率太大，复杂的调制反而增加损耗，老老实实用传统单移相
中载 MLS	$M\le D_c<1$（$M<1$） 或 $1/M\le D_c<1$（$M>1$）	固定一边 ($D_{s0}=0$ 或 $D_{p0}=0$)	牺牲一点点自由度，换取电流的大幅降低，性价比最高
轻载 LLS	$D_c<M$（$M<1$） 或 $D_c<1/M$（$M>1$）	消除环流 (满足特定等式)	轻载时主要敌人是环流（不做功的电流），通过特定组合消除它

---

二、公式速查表（直接复制用）

下面的表格总结了所有你需要用到的公式。公式已经过工程简化，去掉了复杂的推导过程。

2.1 降压工况 $M<1$（如电池放电、正向传输）

工况	判断条件	$D_{p0}$	$D_{s0}$	$D_{ss}$	论文式号
重载	$D_c\ge 1$	$0$	$0$	$\frac{1}{2M}\ast [(2D_c-3)\ast (1-\sqrt{1-M^2})+M]$	(3-21)
中载	$M\le D_c<1$	$1-D_c$	$0$	$\frac{D_{p0}-1+M+M{D}_{p0}+\sqrt{(1-M{)}^2+M^2(1-D_{p0}^2)}}{2M}$	(3-19)
轻载	$D_c<M$	$1-D_c$（示例映射）	$1-\frac{1-D_{p0}}{M}$	$\frac{(1-M)(1-D_{p0})}{M}$	(3-13)

中载公式辅助函数（$M<1$）：

float calc_MLS_lt1(float Dp0, float M) {
    float t1 = (Dp0 - 1.0f + M + Dp0 * M) / (2.0f * M);
    float sq = (1.0f - M)*(1.0f - M) + M*M*(Dp0*Dp0 - 1.0f);
    if (sq < 0) sq = 0;
    return t1 + sqrtf(sq) / (2.0f * M);
}

2.2 升压工况 $M>1$（如电池充电、反向传输）

工况	判断条件	$D_{p0}$	$D_{s0}$	$D_{ss}$	论文式号
重载	$D_c\ge 1$	$0$	$0$	$\frac{1}{2}\ast [(2D_c-3)\ast (M-\sqrt{M^2-1})+1]$	(3-27)
中载	$1/M\le D_c<1$	$0$	$1-D_c$（示例映射）	$\frac{1-D_{s0}-M+M{D}_{s0}+\sqrt{D_{s0}^2-1+M^2(1-D_{s0}{)}^2}}{2}$	(3-25)
轻载	$D_c<1/M$	$1-D_c$	$1-M(1-D_{s0})$	$0$	(3-23)

中载公式辅助函数（$M>1$）：

float calc_MLS_gt1(float Ds0, float M) {
    float t1 = (1.0f - Ds0 - M + M * Ds0) / 2.0f;
    float sq = Ds0*Ds0 - 1.0f + M*M*(1.0f - Ds0)*(1.0f - Ds0);
    if (sq < 0) sq = 0;
    return t1 + sqrtf(sq) / 2.0f;
}

2.3 升压/降压对偶关系（验证用）

对象	$M<1$ 侧	$M>1$ 侧	替换规则
电压比	$M$	$1/M$	$M\leftrightarrow 1/M$
原/副边角	$D_{p0}$	$D_{s0}$	$D_{p0}\leftrightarrow D_{s0}$
轻载最大范围	$M=0.5$ 时 $P_{n,t}\in [0,0.5]$	$M=2$ 时 $P_{n,t}\in [0,0.5]$	完全对称
中载公式	式 (3-19) 含 $D_{p0}$	式 (3-25) 含 $D_{s0}$	互换后形式一致

注：所有公式中的占空比均归一化到 $[0,1]$，$D_{ss}$ 建议限幅到 $[0,0.5]$。中载公式含根号项，实现时需保证根号内非负（正常工作域内自然满足，但代码里加个 max(0, x) 保护更安全）。

---

三、嵌入式代码逻辑框架

下面是一个基于 C 语言的完整伪代码结构，展示了如何在中断服务函数（ISR）中实现该算法。

// ============================================================
// 全局变量
// ============================================================
float M, Dc;
float Dss, Dp0, Ds0;

// ============================================================
// 辅助函数：限幅
// ============================================================
float clamp(float x, float lo, float hi) {
    if (x < lo) return lo;
    if (x > hi) return hi;
    return x;
}

// ============================================================
// 重载区 Dss 计算（SPS 模式，轻重载统一）
// ============================================================
float calc_Dss_HLS(float Dc, float M) {
    float Dss =(1/2*M)*((2*Dc-3)*(1-sqrt(1-M*M))+M);
    return clamp(Dss, 0.0f, 0.5f);
}

// ============================================================
// 主控制函数（在 PWM 中断或定时器中调用）
// ============================================================

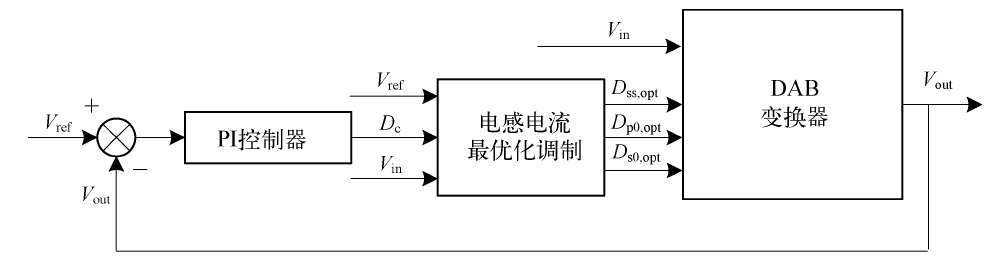

void DAB_Control_Loop(void) {
    // ---------- 1. 采样与计算 ----------
    float Vin = ADC_Read(VC_IN);          // 输入电压采样
    float Vout = ADC_Read(VC_OUT);        // 输出电压采样
    M = (N * Vout_Target) / Vin;         // 电压传输比

    // ---------- 2. 电压环 PI 计算 Dc ----------
    float error = Vout_Target - Vout;
    Dc = PI_Controller(error);
    Dc = clamp(Dc, 0.0f, 1.5f);         // 限制 Dc 范围

    // ---------- 3. 模式判断与计算 ----------
    if (M < 1.0f) {
        // ===== 降压模式 =====
        if (Dc >= 1.0f) {
            // 重载 HLS: 式(3-21)，退化为 SPS
            Dp0 = 0; Ds0 = 0;
            Dss = calc_Dss_HLS(Dc, M);
        } else if (Dc >= M) {
            // 中载 MLS: 式(3-19)，固定 Ds0=0
            Ds0 = 0;
            Dp0 = Dc;                    // 示例映射，可标定
            Dss = calc_MLS_lt1(Dp0, M);
        } else {
            // 轻载 LLS: 式(3-13)，消除环流
            Dp0 = 1.0f - Dc;            // 示例映射，可标定
            Ds0 = 1.0f - (1.0f - Dp0) / M;
            Dss = Dp0 - Ds0;             // 满足 Dss + Ds0 = Dp0
        }
    } else {
        // ===== 升压模式 =====
        float invM = 1.0f / M;
        if (Dc >= 1.0f) {
            // 重载 HLS: 式(3-27)，退化为 SPS
            Dp0 = 0; Ds0 = 0;
            Dss = calc_Dss_HLS(Dc, M);
        } else if (Dc >= invM) {
            // 中载 MLS: 式(3-25)，固定 Dp0=0
            Dp0 = 0;
            Ds0 = Dc * invM;             // 示例映射，可标定
            Dss = calc_MLS_gt1(Ds0, M);
        } else {
            // 轻载 LLS: 式(3-23)，消除环流
            Dss = 0;
            Ds0 = Dc * M;                // 示例映射，可标定
            Dp0 = 1.0f - M * (1.0f - Ds0);
        }
    }

    // ---------- 4. 最终限幅保护 ----------
    Dss = clamp(Dss, 0.0f, 0.5f);
    Dp0 = clamp(Dp0, 0.0f, 1.0f);
    Ds0 = clamp(Ds0, 0.0f, 1.0f);

    // ---------- 5. 更新 PWM ----------
    Update_PWM(Dss, Dp0, Ds0);
}

---

四、工况判断流程图

                    ┌──────────────────┐
                    │   采样 Vin, Vout   │
                    └────────┬─────────┘
                             ▼
                    ┌──────────────────┐
                    │   计算 M = N·Vref/Vin │
                    └────────┬─────────┘
                             ▼
                    ┌──────────────────┐
                    │   电压环 PI → Dc   │
                    └────────┬─────────┘
                             ▼
              ┌─────────────┴─────────────┐
              ▼                               ▼
        M < 1 ? ─── 是                     否 ──── M ≥ 1
              │                               │
              ▼                               ▼
    ┌─────────────────┐               ┌──────────────────┐
    │ Dc ≥ 1 ?       │               │ Dc ≥ 1 ?         │
    └──┬───────┬─────┘               └──┬───────┬───────┘
       ▼       ▼                          ▼       ▼
     是        否                        是        否
       │       │                          │       │
       ▼       ▼                          ▼       ▼
    重载     Dc ≥ M ?                  重载    Dc ≥ 1/M ?
    SPS      │                          SPS     │
             ▼                                   ▼
          是   否                               是   否
           │    │                                │    │
           ▼    ▼                                ▼    ▼
        中载  轻载                             中载  轻载
        MLS   LLS                               MLS   LLS
    (Ds0=0)  (消环流)                      (Dp0=0)  (消环流)

---

五、调试与标定技巧

5.1 分步验证 checklist

步骤	操作	预期结果
1	设定 $M=1$（输入输出电压经匝比匹配）	全范围应走重载分支，输出标准 SPS 方波
2	观察重载波形	$D_{p0}=D_{s0}=0$，$D_{ss}$ 随负载平滑变化，电流波形正弦度好
3	逐步减小负载进入中载区	$D_{s0}$（或 $D_{p0}$）变为 0，电流有效值明显下降
4	进入轻载区	出现零电流区间（ZCS），环流被抑制

5.2 边界滞环防抖

在 $D_c=M$ 或 $D_c=1/M$ 的边界处，负载的微小抖动可能导致模式频繁切换。建议加入 0.02~0.05 的滞环：

#define HYST 0.02f

// 降压模式边界
if (mode_last == LIGHT && Dc > M + HYST)  switch_to_medium();
if (mode_last == MEDIUM && Dc < M - HYST) switch_to_light();

// 升压模式边界
if (mode_last == LIGHT && Dc > invM + HYST) switch_to_medium();
if (mode_last == MEDIUM && Dc < invM - HYST) switch_to_light();

5.3 性能优化：查表法替代开根号

如果你的 MCU 算力有限（比如主频较低的 STM32F1），中载区的开根号运算可能会成为瓶颈。此时可以离线将中载公式的计算结果制成二维查找表：

# Python 离线生成查找表
import numpy as np

M_range = np.linspace(0.3, 0.9, 20)    # M 采样点
Dp0_range = np.linspace(0.0, 1.0, 50)  # Dp0 采样点

lut = np.zeros((20, 50))
for i, M in enumerate(M_range):
    for j, Dp0 in enumerate(Dp0_range):
        sq = Ds0**2 - 1.0f + M**2*(1.0f - Ds0)**2
        if sq < 0: sq = 0
        Dss =( (Dp0 - 1.0f + M + Dp0 * M) + np.sqrt(sq)) / (2*M)
        lut[i, j] = Dss

# 导出为 C 数组
print("const float lut_Dss[20][50] = {")
for i in range(20):
    print("  { " + ", ".join(f"{v:.6f}" for v in lut[i]) + " },")
print("};")

在 MCU 中用双线性插值查表，速度比实时开根号快一个数量级。

5.4 示波器观测要点

观测信号	正常表现	异常表现
$v_p(t)$ 原边电压	三电平波形（轻载/中载）或两电平（重载）	波形畸变、占空比异常
$i_L(t)$ 电感电流	轻载有零电流区间，中载梯形波，重载接近正弦	电流尖峰过大、有直流偏置
$v_p\times i_L$ 瞬时功率	正负面积比反映传输功率方向	大量负面积 = 环流严重

---

六、总结

DAB 的电流有效值最优化调制听起来很高大上，但对于嵌入式工程师来说，落地其实很简单：

步骤	动作	一句话
1	算 $M$	定方向：降压还是升压
2	算 $D_c$	定档位：轻载、中载还是重载
3	查表/套公式	重载必 SPS，中载固定一边，轻载消环流
4	限幅保护	防异常，保安全
5	写 PWM	完事

核心口诀：

$M$ 定方向，$D_c$ 定档位。重载一律用 SPS，中载固定一边调，轻载消除环流最省电。

把复杂的数学留给论文，把简洁的代码留给工程。希望这篇博客能帮助你在项目中快速实现高效的 DAB 控制。

---

附录：完整公式汇总表

A.1 降压工况 $M<1$

$\frac{(1-M)(1-D_{p0})}{M}$

工况	完整公式	约束条件
轻载 (3-13)	$\{\begin{array}{l}{D}_{ss,opt}=\frac{(1-M)(1-D_{p0})}{M}\\ D_{s0,opt}=1-\frac{1-D_{p0,opt}}{M}\end{array}$	$D_{p0}\in [1-M,1]$
中载 (3-19)	$\{\begin{array}{l}{D}_{s0,opt}=0\\ D_{ss,opt}=\frac{D_{p0}-1+M+M{D}_{p0}+\sqrt{(1-M{)}^2+M^2(1-D_{p0}^2)}}{2M}\end{array}$	$D_{p0}\in [0,1-M]$
重载 (3-21)	$\{\begin{array}{l}{D}_{p0,opt}=0\\ D_{s0,opt}=0\end{array}$（仅 $D_{ss}$ 有效，SPS 调制）	$D_{ss}\in [0.25,0.5]$

A.2 升压工况 $M>1$

工况	完整公式	约束条件
轻载 (3-23)	$\{\begin{array}{l}{D}_{ss,opt}=0\\ D_{p0,opt}=1-M(1-D_{s0,opt})\end{array}$	$D_{s0}\in [1-1/M,1]$
中载 (3-25)	$\{\begin{array}{l}{D}_{p0,opt}=0\\ D_{ss,opt}=\frac{1-D_{s0}-M+M{D}_{s0}+\sqrt{D_{s0}^2-1+M^2(1-D_{s0}{)}^2}}{2}\end{array}$	$D_{s0}\in [0,1-1/M]$
重载 (3-27)	$\{\begin{array}{l}{D}_{p0,opt}=0\\ D_{s0,opt}=0\end{array}$（仅 $D_{ss}$ 有效，SPS 调制）	$D_{ss}\in [0.25,0.5]$

---
