一、前言

在STM32嵌入式体系中，程序运行分为两大核心架构：顺序执行的主循环架构与异步触发的中断架构。绝大多数新手开发只停留在“写主循环代码、调用函数”的表层开发，对中断的认知仅停留在“可以快速响应按键”，但完全不了解其内核运行原理、硬件触发机制、优先级嵌套本质。

工程开发中诸多疑难问题：按键偶尔丢失、高速运行时按键卡顿、中断卡死、多中断冲突、系统实时性不足，本质都是对Cortex-M内核中断架构、NVIC仲裁机制、外设中断标志锁存原理理解不透彻导致。

为什么轮询按键会卡顿丢键，而中断按键可以做到毫秒级无延迟响应、不丢失事件、不阻塞主任务？其核心并不是代码执行速度差异，而是程序执行架构、CPU调度机制、硬件触发逻辑的本质区别。

本文摒弃通俗口水话，深度植入理论原理与内核机制，从程序调度原理、中断硬件架构、NVIC优先级分组、中断现场压栈恢复、触发电气特性、工程源码与CubeMX完整配置全方位剖析，彻底吃透STM32中断核心机制。

二、嵌入式程序调度核心理论：轮询与中断的架构差异

单片机CPU的核心工作模式为顺序取指、顺序执行，默认只会按照代码编写顺序逐行运行。想要实现外部事件响应，仅有两种实现方案：轮询查询、异步中断，二者底层调度逻辑完全不同，也是实时性差异的根源。

2.1 轮询查询模式：同步阻塞式调度

轮询的本质是CPU主动周期性采样外设状态，属于同步阻塞机制。CPU必须主动读取GPIO输入数据寄存器，判断引脚电平是否变化，全程占用CPU运算资源。

从内核指令角度解析：轮询过程中，CPU持续执行LD读取指令、CMP判断指令、跳转指令，无事件发生时，所有运算都是无效空运算，极大浪费CPU算力。

同时轮询存在致命的时间窗口盲区：主循环执行耗时任务（算法运算、屏幕刷新、延时函数）时，按键按下的瞬时电平变化会被跳过，CPU无法捕捉瞬时事件，最终导致按键丢失、响应滞后。

核心理论总结：轮询是CPU主导的同步执行，事件优先级最低，无法突破主循环时序限制，实时性完全依赖循环周期。

2.2 中断响应模式：异步抢占式调度

中断是Cortex-M内核提供的硬件级异步抢占机制，彻底颠覆顺序执行逻辑。其核心原理为：外设独立硬件电路实时监听事件，无需CPU干预，事件触发后主动向NVIC控制器发起中断请求，抢占CPU执行权。

CPU在运行主程序时，内核硬件实时检测中断请求信号，一旦检测到有效请求，在当前指令执行完毕后，立即暂停主程序，保存运行现场，跳转至中断服务程序执行事件逻辑，执行完成后恢复现场继续运行主程序。

核心理论总结：中断是外设主导的异步触发，拥有最高调度优先级，不受主循环时序限制，这是按键能够“即时响应”的底层架构根源。

三、STM32中断硬件架构与内核运行原理

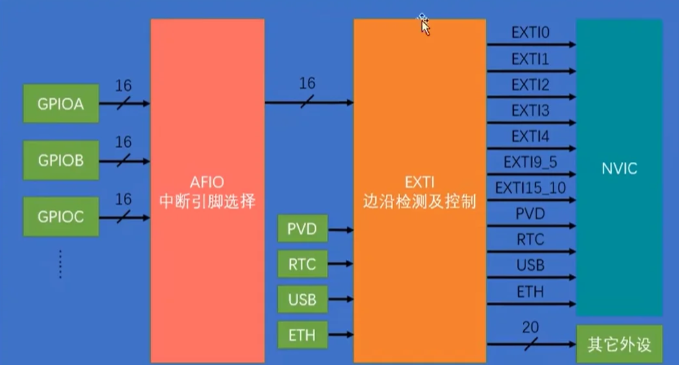

STM32的中断系统并非单纯软件逻辑，而是由外设中断单元 + NVIC嵌套向量中断控制器 + Cortex-M内核异常处理单元组成的完整硬件架构，三者协同完成中断响应全过程。

3.1 三大硬件单元分工原理

• 外设中断单元：每个外设（GPIO、TIM、USART）自带独立中断检测电路，负责监听硬件事件、置位中断标志、发起中断请求，全程硬件自主完成，零CPU消耗。

• NVIC内核控制器：中断仲裁核心，负责中断优先级判定、中断使能控制、中断嵌套管理、挂起状态锁存，是多中断冲突的调度中枢。

• 内核异常处理单元：负责现场压栈、跳转执行、现场恢复、返回主程序，是中断执行的最终载体。

3.2 中断标志锁存核心原理（不丢键的关键）

绝大多数开发者不懂中断为什么不会丢失事件，核心在于中断挂起标志位的硬件锁存机制。

当GPIO引脚电平发生有效跳变时，外设硬件会立即置位EXTI_PR挂起寄存器标志位，该标志具备硬件锁存特性：一旦置位，永久保持有效状态，不会随电平恢复自动清零。即便此时CPU正在处理更高优先级任务、暂时无法响应，该事件会被永久记录，等待CPU空闲后立即执行。

反观轮询模式，仅能采样瞬时电平，事件错过即永久丢失，无任何记忆机制。这也是中断可靠性碾压轮询的核心理论依据。

3.3 中断现场保护与恢复深层机制

很多人疑惑：中断打断主程序后，为什么主程序不会错乱、数据不会丢失？答案是内核的自动现场压栈与出栈机制。

Cortex-M内核进入中断时，会自动将当前程序计数器PC、状态寄存器xPSR、通用寄存器R0~R3等关键运行数据，压入主堆栈MSP进行保存；中断服务函数执行完毕后，自动从堆栈中恢复所有寄存器数据，从断点处继续执行主程序，实现无缝衔接。

整个压栈出栈过程由硬件自动完成，耗时极短（微秒级），因此人体完全感知不到延迟，实现“即时响应”效果。

四、NVIC中断优先级仲裁理论（核心重难点）

NVIC（Nested Vectored Interrupt Controller）是Cortex-M内核专属的中断管理外设，所有中断的优先级、嵌套规则、响应顺序均由其统一仲裁，是多中断系统稳定运行的核心。STM32采用优先级分组机制，将中断优先级分为抢占优先级和子优先级两个维度，分工明确、逻辑严谨。

4.1 双优先级理论机制

• 抢占优先级（主优先级）：用于中断嵌套仲裁。优先级数值越小，优先级越高。高抢占优先级中断可以直接打断正在执行的低抢占优先级中断，实现中断嵌套，保障紧急事件优先响应。

• 子优先级（次优先级）：用于同时触发仲裁。多个中断同时到来时，子优先级高的优先执行；子优先级不支持中断嵌套，无法打断正在运行的任何中断。

4.2 优先级分组规则（工程必懂）

STM32通过HAL_NVIC_SetPriorityGrouping()配置优先级分组，将4位优先级寄存器位数分配给抢占优先级和子优先级，常用分组：

• 分组2：2位抢占优先级，2位子优先级（工程最常用，分级合理）

• 分组4：4位抢占优先级，0位子优先级，适合需要频繁嵌套的场景

• 分组0：0位抢占优先级，4位子优先级，禁止所有中断嵌套

4.3 工程优先级配置逻辑（理论落地）

基于实时性需求，人机交互类事件（按键）需要高实时性，需配置高抢占优先级，可打断定时器、屏幕刷新、数据上传等周期性低优先级任务；而通信、采样类中断配置中低优先级，避免抢占关键交互任务。

五、GPIO外部中断电气特性与触发原理

按键中断的本质是GPIO引脚电平跳变的电气事件检测，不同触发模式对应不同的电气跳变逻辑，同时机械按键的物理抖动特性是中断开发的关键理论难点。

5.1 三种触发模式电气原理

• 下降沿触发：检测引脚电平从高电平（3.3V）跳变至低电平（0V）的瞬间跳变沿，对应按键按下动作，是按键开发标准配置。

• 上升沿触发：检测引脚电平从低电平跳变至高电平的跳变沿，对应按键松开动作。

• 双边沿触发：同时检测上升沿与下降沿，按键按下、松开均会触发中断，适用于状态切换场景。

5.2 按键抖动底层原理（高频问题根源）

机械按键并非理想开关，物理触点开合瞬间会产生10~20ms的机械抖动，电平会频繁高低跳变。如果无消抖处理，多次电平跳变会多次触发中断，导致一次按键触发多次响应，这是硬件电气特性导致的必然现象，必须通过软件算法过滤。

六、完整中断生命周期理论闭环

结合硬件架构与内核机制，以按键外部中断为例，梳理从按键按下到程序响应、回归主循环的完整理论闭环，全程无死角覆盖：

1. 常态监听阶段：GPIO外设硬件电路独立监听引脚电平，CPU正常运行主循环，零资源占用；

2. 事件触发锁存：按键按下，电平产生有效下降沿，硬件置位EXTI挂起标志，锁存事件；

3. NVIC仲裁请求：中断使能开启，NVIC判定优先级有效，向内核发起中断请求；

4. 内核现场压栈：当前指令执行完毕，内核自动保存寄存器现场，暂停主程序；

5. 中断服务执行：跳转中断服务函数，执行消抖、状态标记逻辑；

6. 标志清零：软件清除中断挂起标志，解除锁存，避免重复触发；

7. 现场恢复出栈：内核恢复寄存器数据，回到主程序断点，继续正常执行。

七、工程高频误区深度解析（原理级避坑）

7.1 误区一：中断内执行复杂逻辑、延时函数

原理剖析：中断服务函数的执行时间，会直接屏蔽同级及低优先级中断，造成系统中断阻塞、实时性下降。HAL_Delay属于阻塞式延时，会大幅拉长中断执行时长，导致按键卡顿、其他中断丢失。

标准规范：中断仅做事件捕获、状态标记、硬件清零，所有耗时业务全部异步抛至主循环处理。

7.2 误区二：未手动清除中断标志位

原理剖析：中断标志具备硬件锁存特性，若软件不清零，标志永久置位，NVIC会持续判定有中断请求，导致程序永久卡死在中断服务函数中。

7.3 误区三：中断优先级配置无区分

原理剖析：所有中断默认优先级一致，高实时性的按键中断会被定时器、串口中断阻塞，事件到来时无法抢占CPU，最终导致响应延迟。

7.4 误区四：忽略按键硬件抖动

原理剖析：机械抖动产生的多次电平跳变，会多次触发硬件中断，无消抖则出现一次按键多次响应的BUG，属于电气特性导致的原理性问题，非代码故障。

八、CubeMX完整配置教程+可运行工程源码

8.1 工程基础配置（STM32F103C8T6）

• 系统时钟：72MHz主频（HSE外部晶振）

• 调试模式：Serial Wire（SWD），保留下载调试

• 定时器、串口默认关闭，最小系统配置

8.2 外部中断GPIO详细配置

• 引脚选择：PA0（外部中断专用引脚）

• 引脚模式：GPIO_MODE_IT_FALLING（下降沿触发中断）

• 上下拉配置：上拉输入（Pull-up），默认高电平，按键拉低触发

• 中断使能：开启EXTI0中断通道

8.3 NVIC优先级配置

• 优先级分组：NVIC_PRIORITYGROUP_2

• 抢占优先级：1（高优先级，保障实时响应）

• 子优先级：1

• 中断使能：Enable EXTI0 interrupt

8.4 极简高可靠工程源码

#include "main.h"
#include "gpio.h"

/**
 * @brief  按键中断状态标记变量
 * @note   中断仅置位标记，不处理复杂业务，保障极速退出中断
 *         0：无按键事件  1：检测到有效按键按下事件
 */
uint8_t key_press_flag = 0;

/**
 * @brief  GPIO外部中断统一回调函数
 * @param  GPIO_Pin：触发中断的引脚编号
 * @retval 无
 * @note   HAL库所有GPIO外部中断统一进入该回调函数
 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    // 判断是否为PA0按键中断触发
    if(GPIO_Pin == GPIO_PIN_0)
    {
        // 硬件消抖：延时过滤10~20ms机械抖动
        HAL_Delay(20);

        // 二次电平校验，排除抖动干扰与误触发
        if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
        {
            // 置位按键事件标记，交付主循环处理
            key_press_flag = 1;
        }
    }
}

int main(void)
{
    // 底层硬件初始化
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1)
    {
        // 检测按键中断标记
        if(key_press_flag == 1)
        {
            key_press_flag = 0;  // 清零标记，防止重复触发
            HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); // 翻转LED状态
        }

        // 此处可放置其他业务任务，不会阻塞按键响应
    }
}

8.5 代码架构设计原理

本代码采用中断捕获+主循环处理的标准工程架构，完全符合嵌入式实时性设计思想：中断函数极简执行、无阻塞、无复杂运算，最大限度降低中断占用时间，保证系统整体实时性与稳定性。

九、全文深度总结

STM32中断能够实现按键即时响应，本质是硬件异步监听、标志锁存不丢事件、内核抢占调度、自动现场堆栈保护四大核心机制共同作用的结果，并非简单的代码优化。

轮询是CPU同步等待，存在盲区、浪费算力、实时性差；中断是硬件异步上报，抢占执行、无盲区、零空转。NVIC双优先级机制实现了多中断的有序调度，标志锁存机制保障了事件不丢失，堆栈压栈机制保障了程序运行稳定。

掌握中断底层硬件架构、内核调度原理、优先级仲裁逻辑、电气特性原理，才能从根本上解决按键卡顿、丢键、中断卡死等工程问题，写出符合工业级标准的高实时性嵌入式代码。
