本文是一篇系统的 DMA（Direct Memory Access，直接存储器访问）学习笔记：前半部分讲透 DMA 是什么、为什么需要它、STM32 DMA 控制器的架构（通道/仲裁/三要素/模式/中断），后半部分用 CubeMX + HAL 完成四个实战（内存搬运 → 串口 DMA 发送 → 串口 DMA + 空闲中断不定长接收 → ADC 多通道 DMA），最后附 HAL 速查表、FAQ 和面试考点。

本文是本系列 ADC 篇、定时器篇的姊妹篇，三篇联合阅读效果更佳。

适合：单片机/嵌入式入门同学，以及需要快速复习 DMA 应付笔试面试的同学。

阅读路线

  • 赶时间直接上手 → 看 第四章 四个实战；

  • 面试/考试抱佛脚 → 看 第六、七章 速查表和 FAQ；

  • 想真正理解 → 从头读，重点吃透第二、三章。

一、DMA 是什么：CPU 雇来的"专职搬运工"

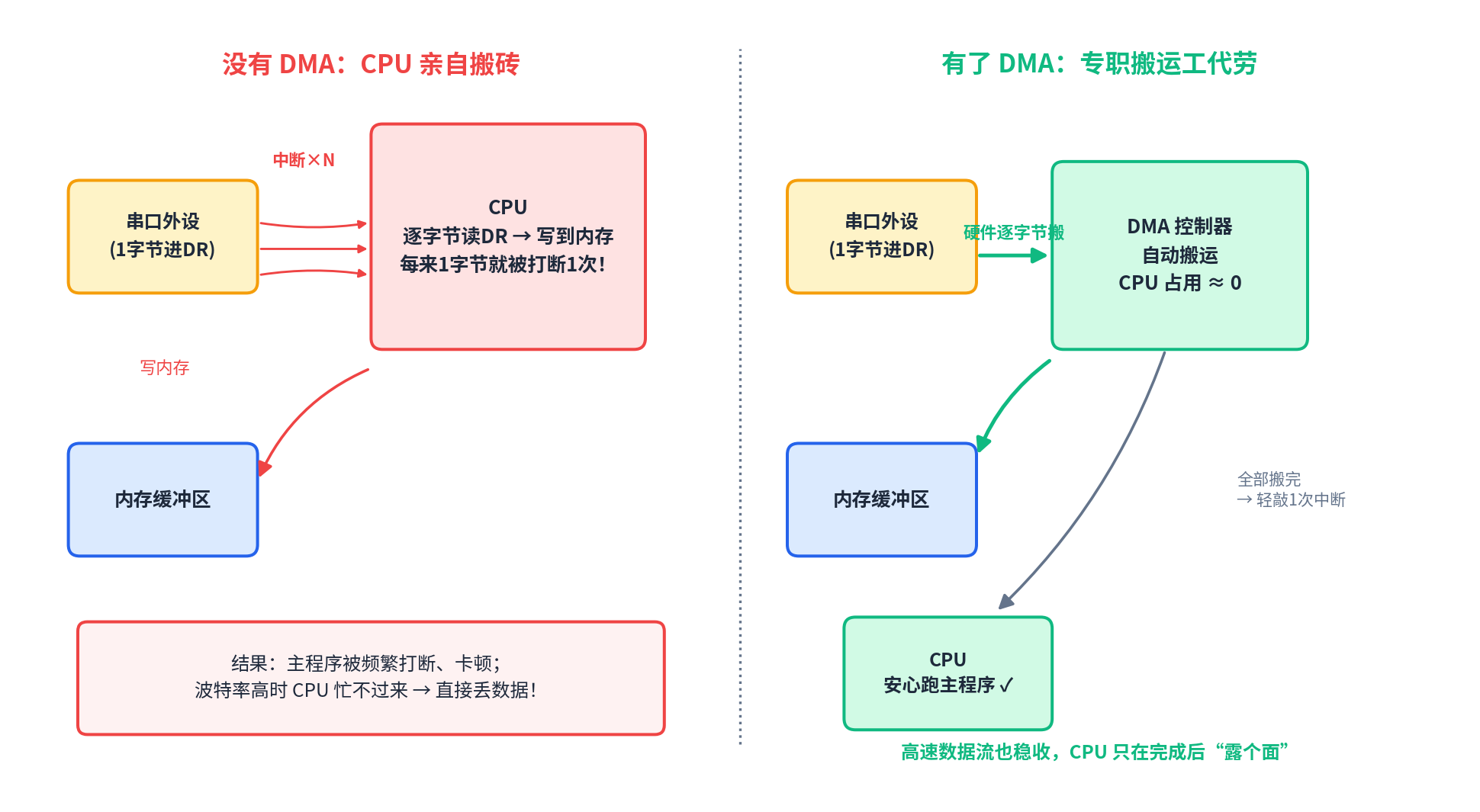

先想一个场景：串口以 1 Mbps 波特率疯狂接收数据，每个字节 10µs 就到一颗。如果让 CPU 逐字节去中断里读 DR 再写进内存，CPU 基本别干别的了；主程序一卡顿，数据立刻溢出丢失。

DMA（Direct Memory Access，直接存储器访问）就是来解决这类问题的：它是一块独立于 CPU 的硬件，专门负责"把数据从 A 搬到 B"——整个过程不经过 CPU 的寄存器、不消耗 CPU 指令周期。

DMA 能搬三种方向的货：

方向 典型场景
外设 → 内存 串口接收、ADC 采样、SPI 收数
内存 → 外设 串口发送、SPI 发显示数据、DAC 输出波形
内存 ↔ 内存 大块数组复制（可以当"硬件 memcpy"用）

💡 一句话理解：CPU 是大脑，DMA 是传送带。 大脑负责"决定搬什么、搬到哪、搬多少"，传送带负责执行，搬完了再通知大脑验收。

用 DMA 的三大好处：

  1. 解放 CPU：搬运期间 CPU 跑自己的主程序；

  2. 高速不漏：硬件逐字节搬，1Mbps 数据流、1Msps 采样都稳收；

  3. 省电省时：搬完一次统一中断一次即可，不用每字节打断 CPU。

二、STM32 DMA 架构详解

2.1 控制器与通道

STM32F103 有 DMA1（7 个通道），大容量型号另有 DMA2（5 个通道）。每个通道（Channel）可以理解成一条独立的传送带，可以独立配置源、目的、数量、宽度、优先级。

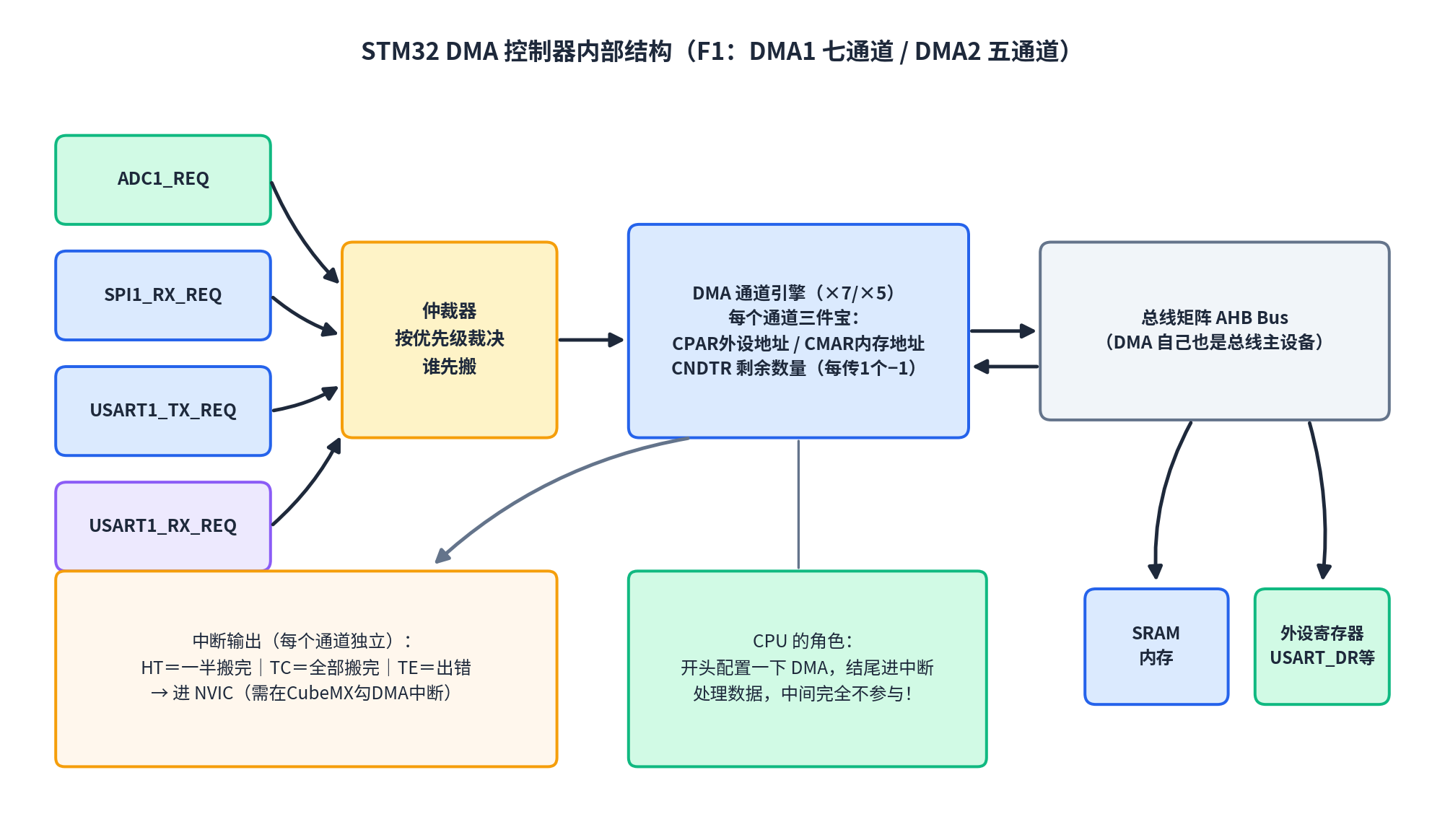

看图记住四个角色：

  1. 外设请求线：外设（串口、ADC、SPI…）想搬数据时，通过专用请求线"举手"申请；

  2. 仲裁器：多个通道同时举手时，按优先级决定谁先搬（见 2.3）；

  3. 通道引擎：真正干活的单元，每个通道有"三件宝"——CPAR（外设地址）、CMAR（内存地址）、CNDTR（剩余传输数量，每传一个自动减 1）；

  4. 中断输出：每个通道独立产生 HT（半满）/ TC（全满）/ TE（错误）中断，提醒 CPU 来验收。

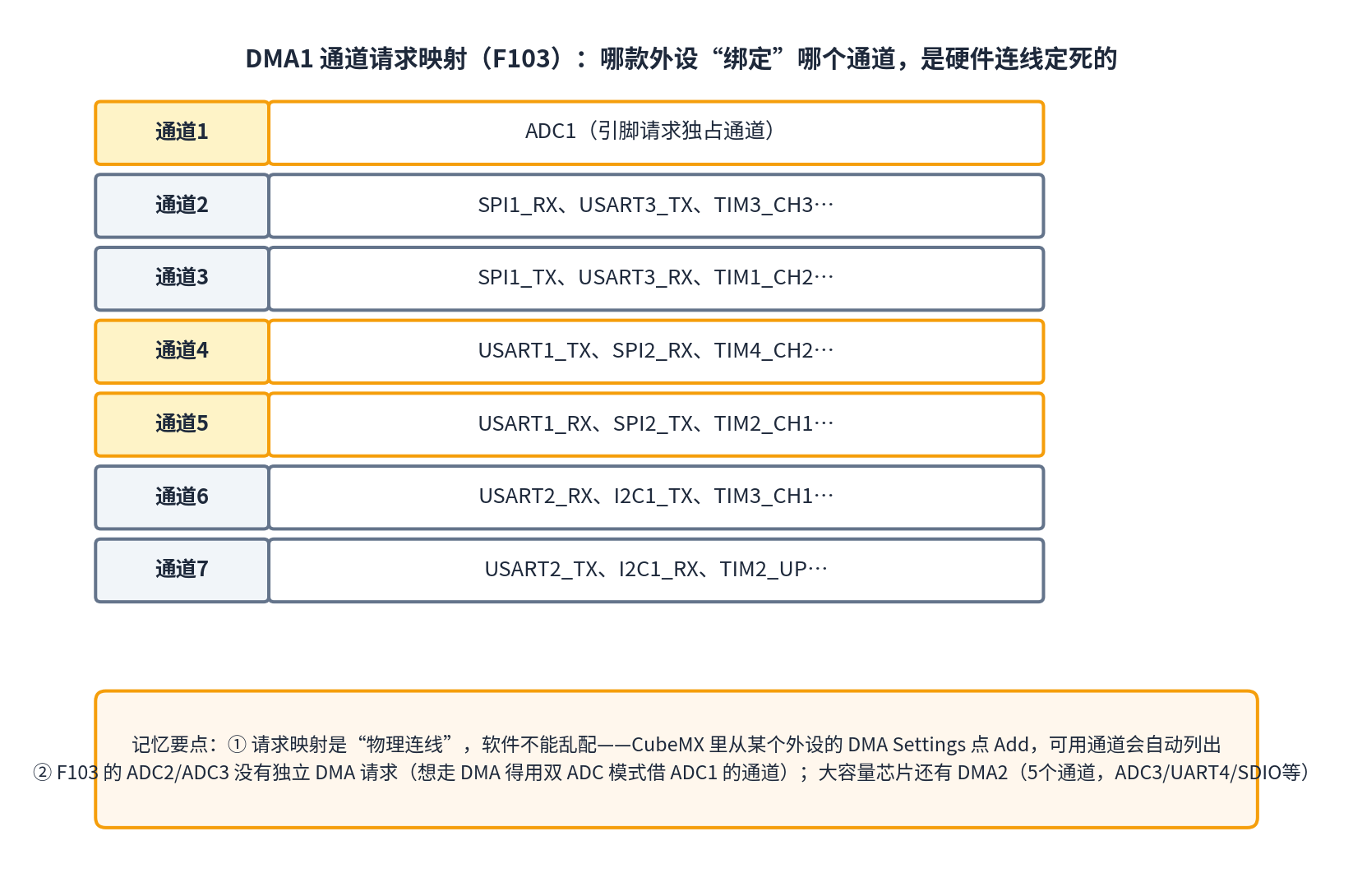

2.2 通道请求映射：硬件连线定死的

哪个外设的请求接到 DMA1 的哪个通道，是芯片内部物理连线固定的，软件不能随意改。常用映射（F103）：

通道 常见外设请求
通道1 ADC1（独占！ADC 走 DMA 就用它）
通道2 SPI1_RX、USART3_TX
通道3 SPI1_TX、USART3_RX
通道4 USART1_TX、SPI2_RX
通道5 USART1_RX、SPI2_TX
通道6 USART2_RX、I2C1_TX
通道7 USART2_TX、I2C1_RX

⚠️ 不用背表！CubeMX 里从某个外设的 DMA Settings 界面点 Add，该外设所有可用的 DMA 通道会自动列出来，照着选即可。

注意：F103 的 ADC2/ADC3 没有独立 DMA 请求（想走 DMA 得借双 ADC 模式经 ADC1 的通道）；TIM2/3/4 的更新/捕获事件也都有固定的 DMA 通道（可以用来做定时器触发 DMA 的高级玩法）。

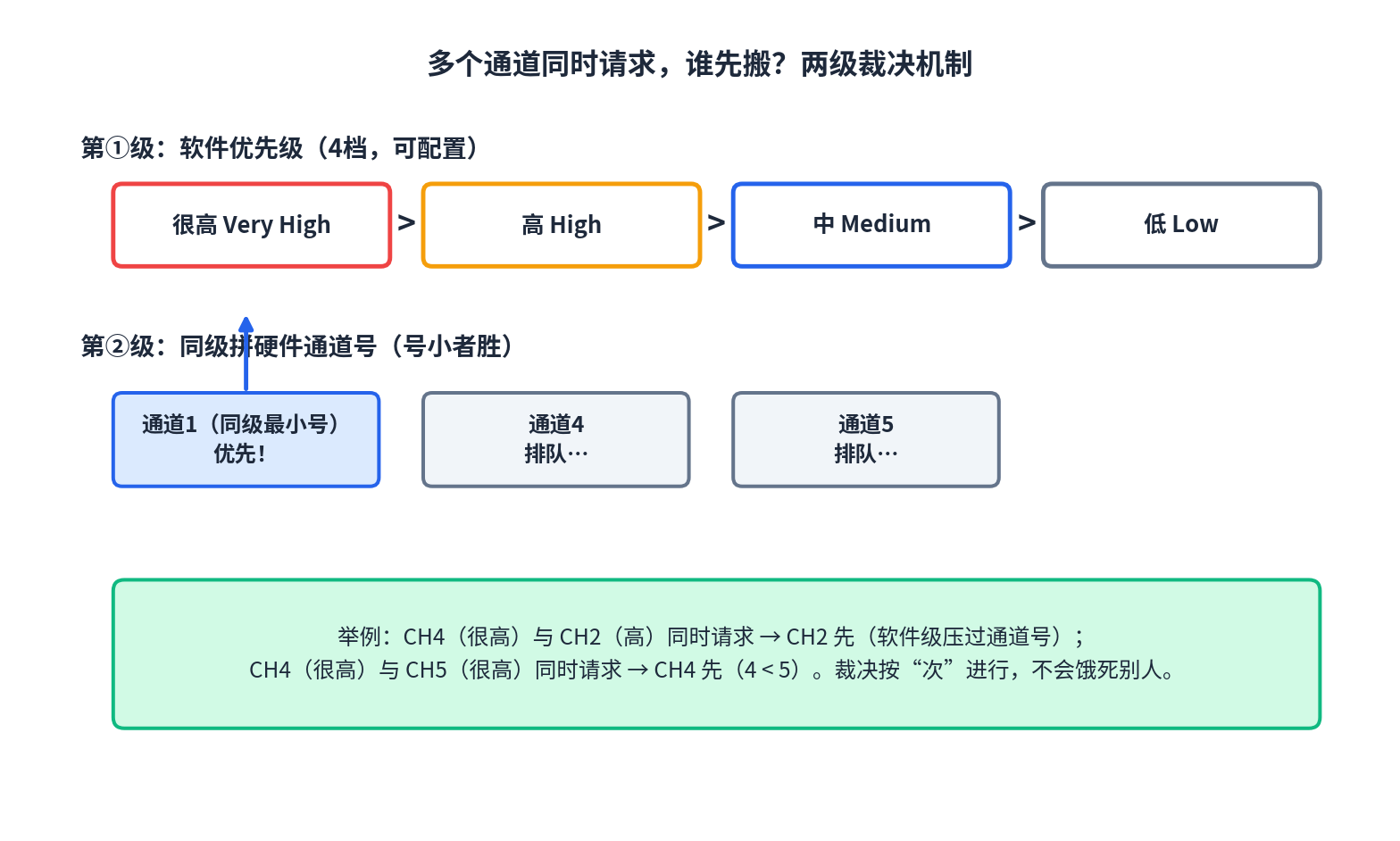

2.3 仲裁与优先级：谁前先搬？

两级裁决：

  1. 软件优先级（每个通道可配 4 档）：很高 Very High > 高 High > 中 Medium > 低 Low；

  2. 硬件通道号：同一软件优先级内，通道号小的优先。

举例：CH4（很高） vs CH2（高）同时请求 → CH2 先；CH4（很高） vs CH5（很高）→ CH4 先（4 < 5）。裁决是"逐次"进行的，低优先级不会被永久饿死。

📌 实战建议：把"绝不能丢数据、实时性最强"的通道（比如高速 ADC、高速串口 RX）设成很高/高优先级；把"慢也无所谓"的（内存拷贝、日志发送）设成中低优先级。

三、一次 DMA 传输的完整流程

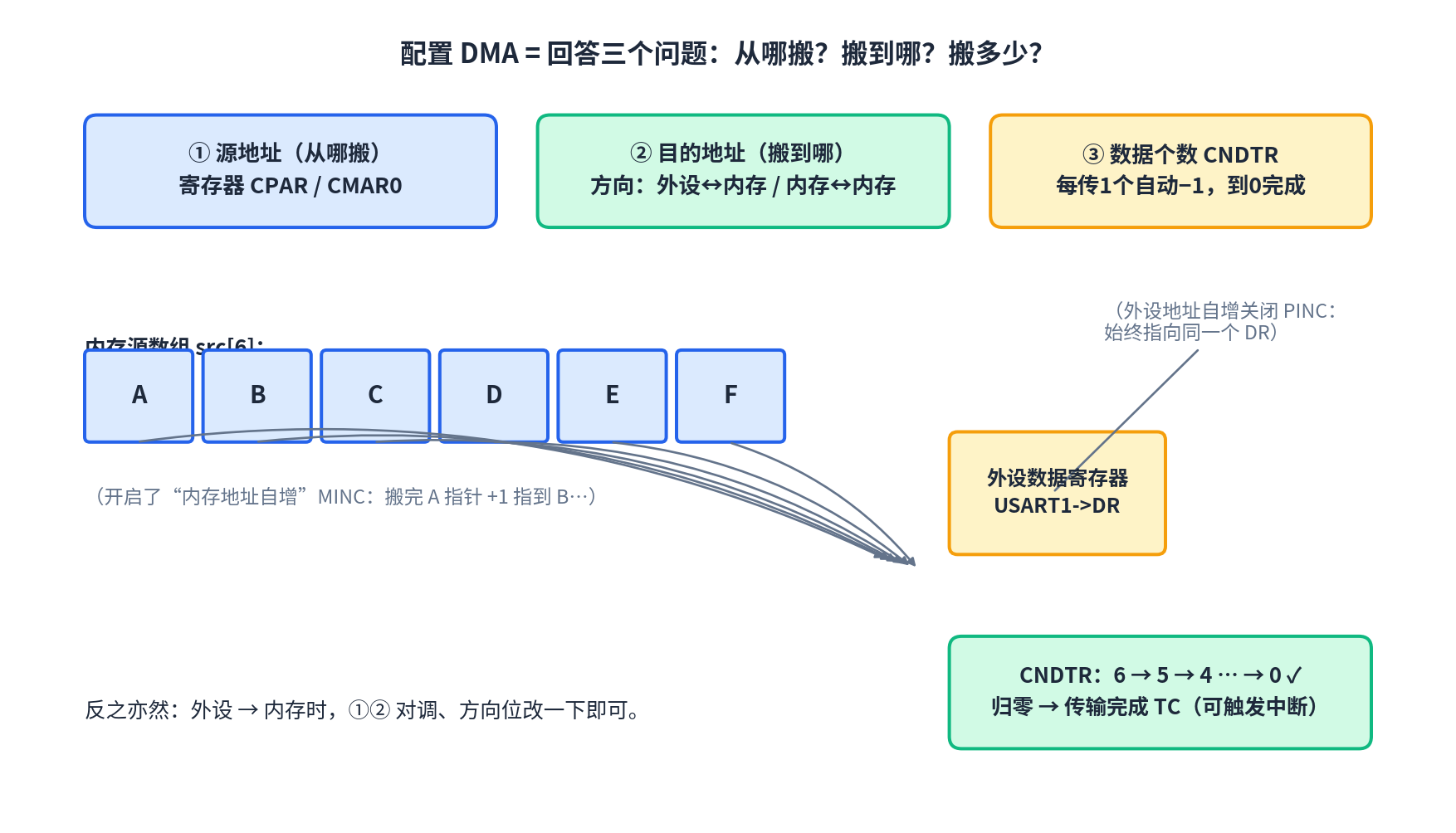

3.1 配置 DMA = 回答三个问题

  1. 源地址：从哪搬？（外设寄存器如 USART1->DR，或内存数组起始地址）

  2. 目的地址：搬到哪？（方向：外设→内存、内存→外设、内存→内存）

  3. 数据个数（NDTR）：搬多少个？每传 1 个 CNDTR 自动减 1，减到 0 传输完成。

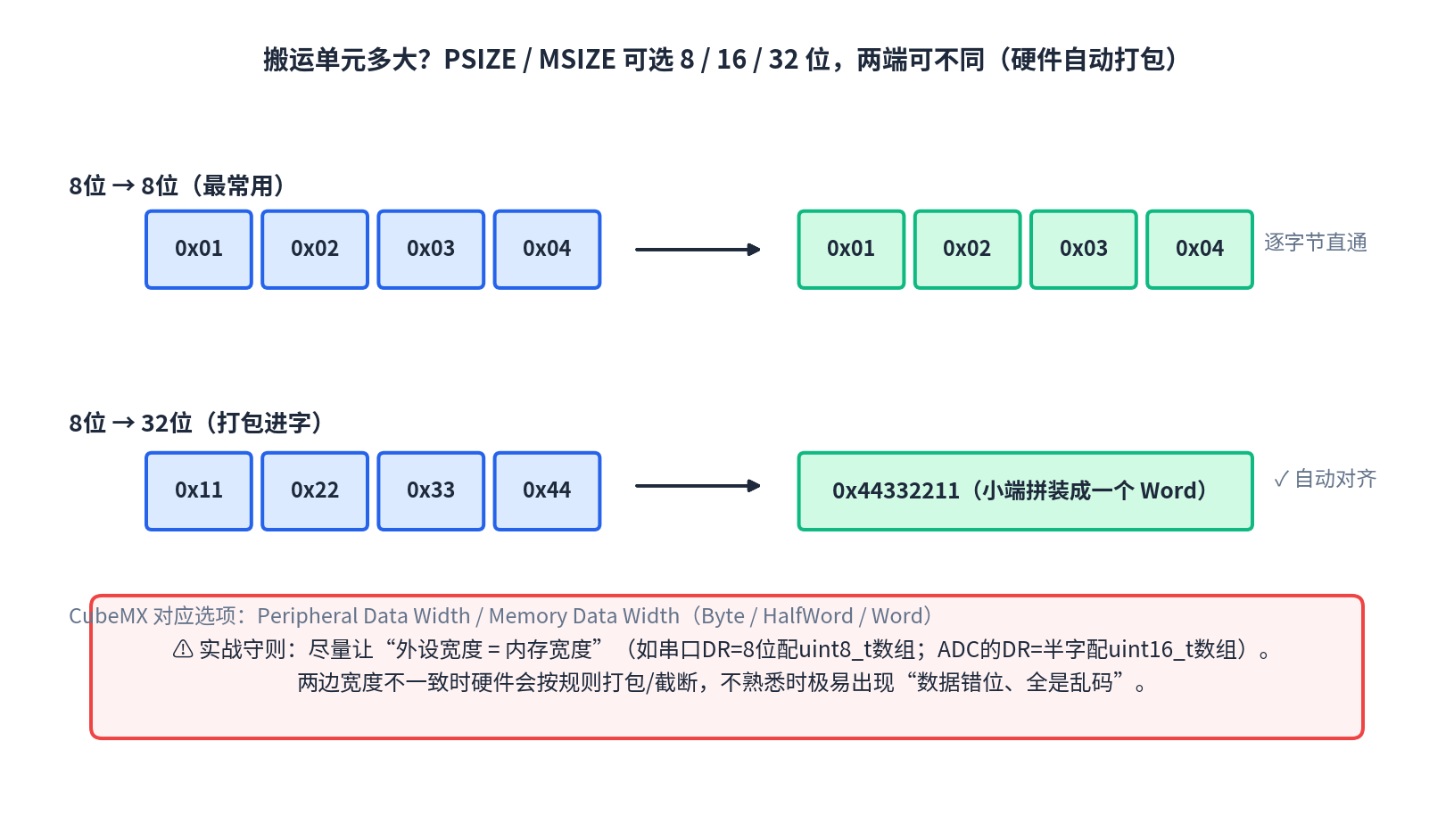

3.2 数据宽度与地址自增（两大易错点）

  • 数据宽度（PSIZE/MSIZE）：可选 8 / 16 / 32 位，两端可以不同，硬件自动打包/拆包；

  • 地址自增：内存侧一般开 MINC（搬完一个自动指向下一个）；外设侧一般关 PINC（始终指向同一个 DR）；

  • 实战守则：尽量让"外设宽度 = 内存宽度"（串口 uint8_t、ADC uint16_t），否则极易数据错位、全是乱码。

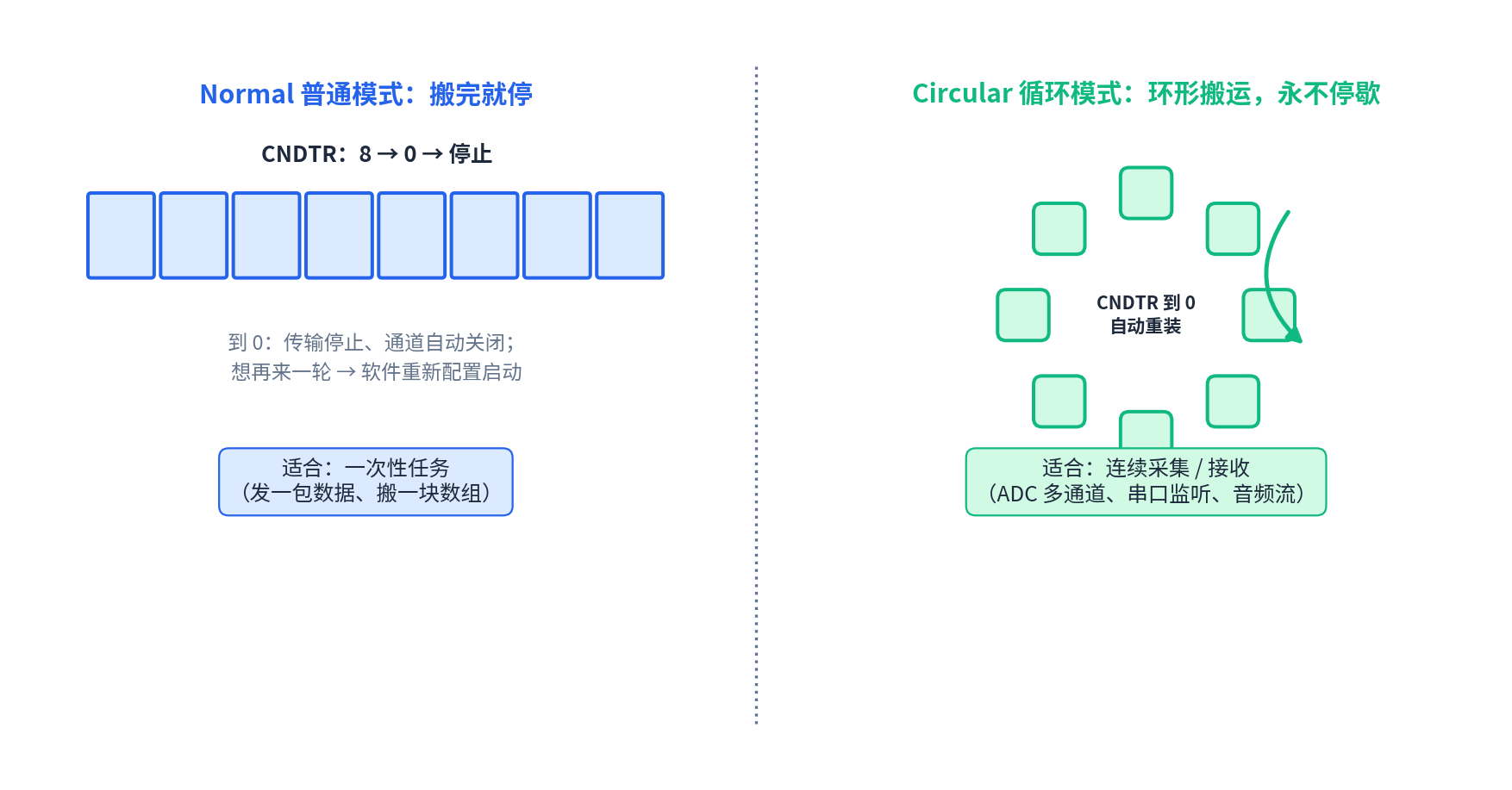

3.3 两种工作模式：Normal vs Circular

Normal 普通模式 Circular 循环模式
行为 CNDTR 减到 0 → 传输停止、通道关闭 减到 0 → 自动重装，循环往复
重启 需软件重新配置启动 不用管，永不停止
典型用途 一次性任务（发一包数据、搬一块数组） 连续采集/接收（ADC 多通道、串口监听）

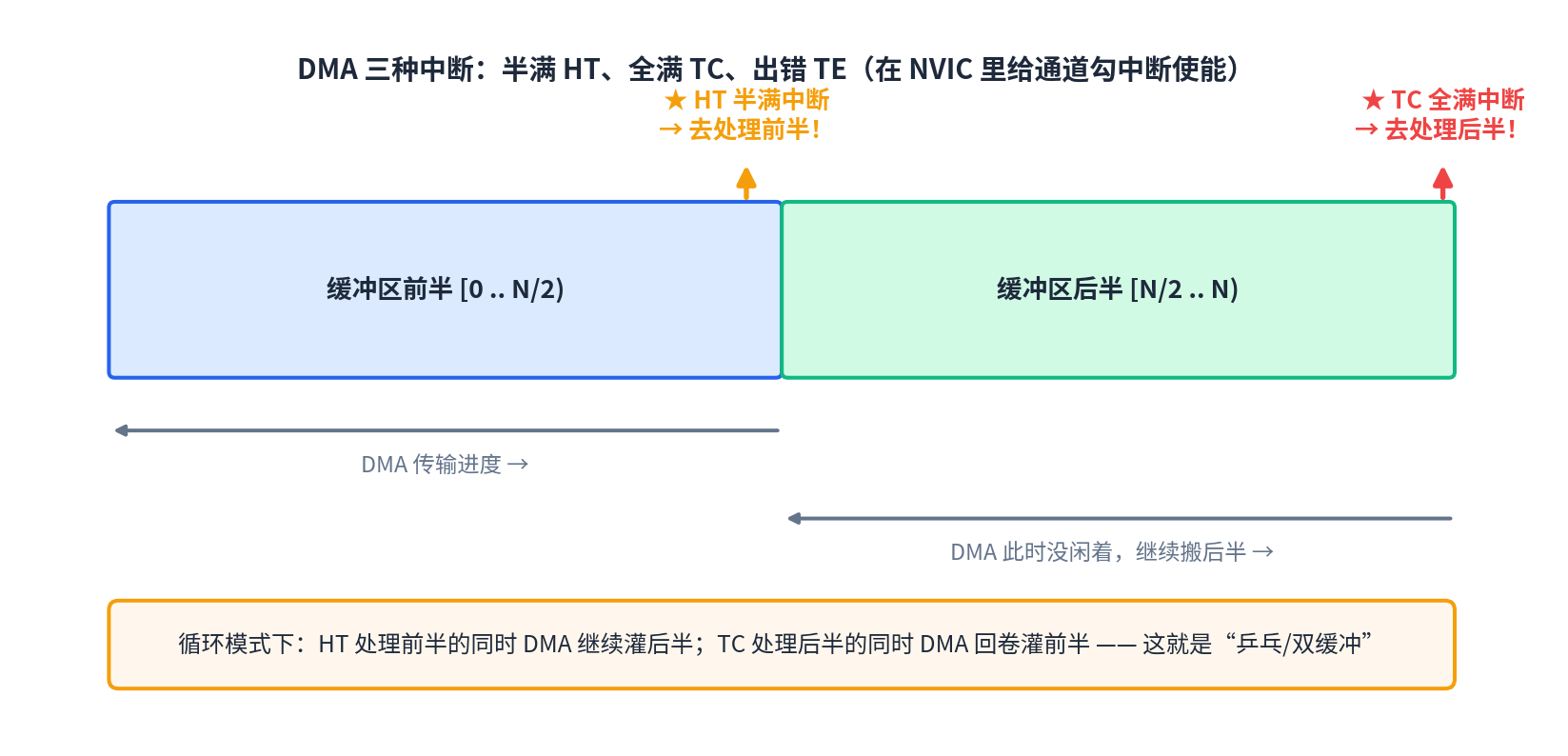

3.4 DMA 中断：HT / TC / TE

每个通道能产生三种中断（在 NVIC 里给对应 DMA 通道勾中断使能）：

  • HT（Half Transfer）半满中断：搬完一半；

  • TC（Transfer Complete）全满中断：搬完全部；

  • TE（Transfer Error）错误中断：总线错误（极少用，调试配置时有用）。

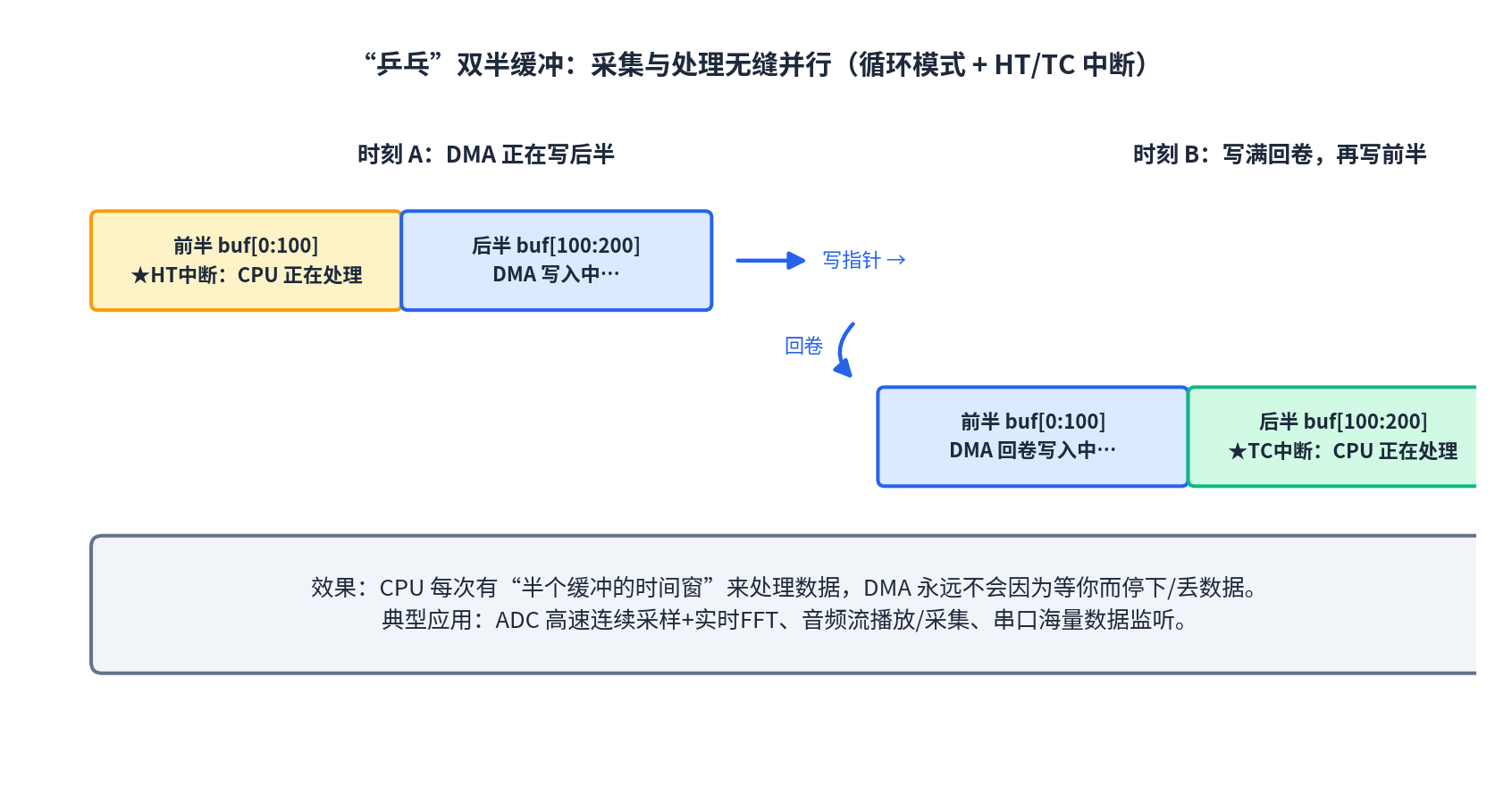

HT+TC 组合在循环模式下有个绝活——乒乓/双半缓冲：前半灌满时中断处理前半（DMA 继续灌后半），全满时处理后半（DMA 回卷灌前半），采集永不停歇，处理永远不慌。

四、上手实战（STM32CubeMX + HAL）

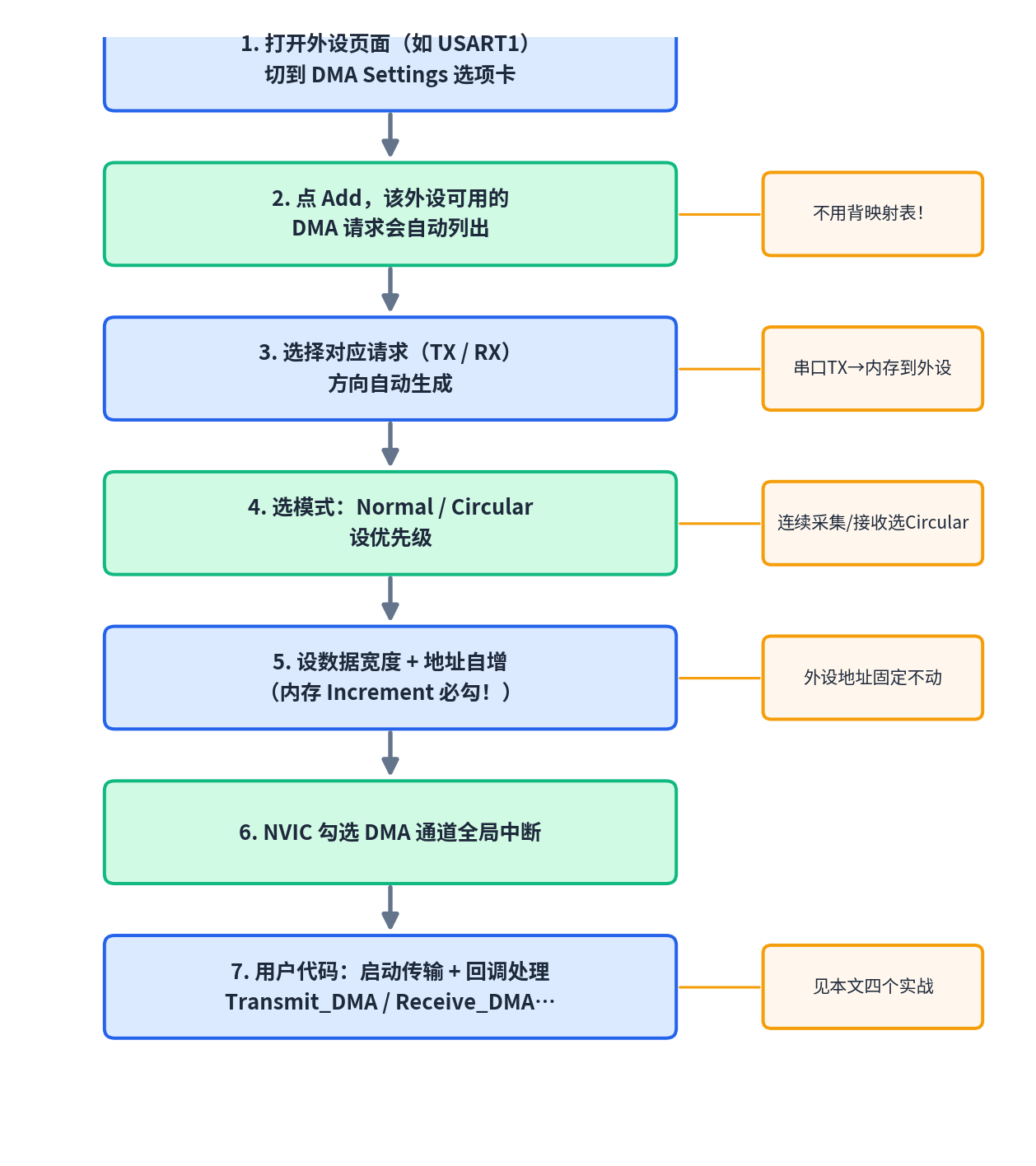

四个实战从易到难，通用配置流程一张图：

4.1 实战一：内存到内存搬运（理解 DMA 最快的例子）

目标：把 src[] 数组内容用 DMA 复制到 dst[]，相当于"硬件版 memcpy"。这是唯一不需要外设参与的 DMA 用法，最适合验证 DMA 通路。

CubeMX 配置：DMA1 → Add → 选 MEMTOMEM（内存到内存），任意通道；Normal 模式；两边数据宽度都选 Byte（或一致即可）；内存地址 Increment 勾上。

用户代码：

uint8_t src[] = "DMA memory-to-memory demo!";
uint8_t dst[64] = {0};
​
HAL_DMA_Start(&hdma_memtomem_dma1_channel1,
              (uint32_t)src, (uint32_t)dst, sizeof(src));
/* 阻塞等待传输完成 */
HAL_DMA_PollForTransfer(&hdma_memtomem_dma1_channel1,
                        HAL_DMA_FULL_TRANSFER, 100);
​
if (memcmp(src, dst, sizeof(src)) == 0)
    printf("DMA memcpy 成功！dst = %s\r\n", dst);
else
    printf("数据不一致，检查配置\r\n");

要点解析：

  • mem2mem 模式下"外设地址"填的是源内存地址；

  • 这是唯一能直观看到"DMA 完成"的最小例子，跑通它说明 DMA 硬件、时钟、NVIC 一切正常。

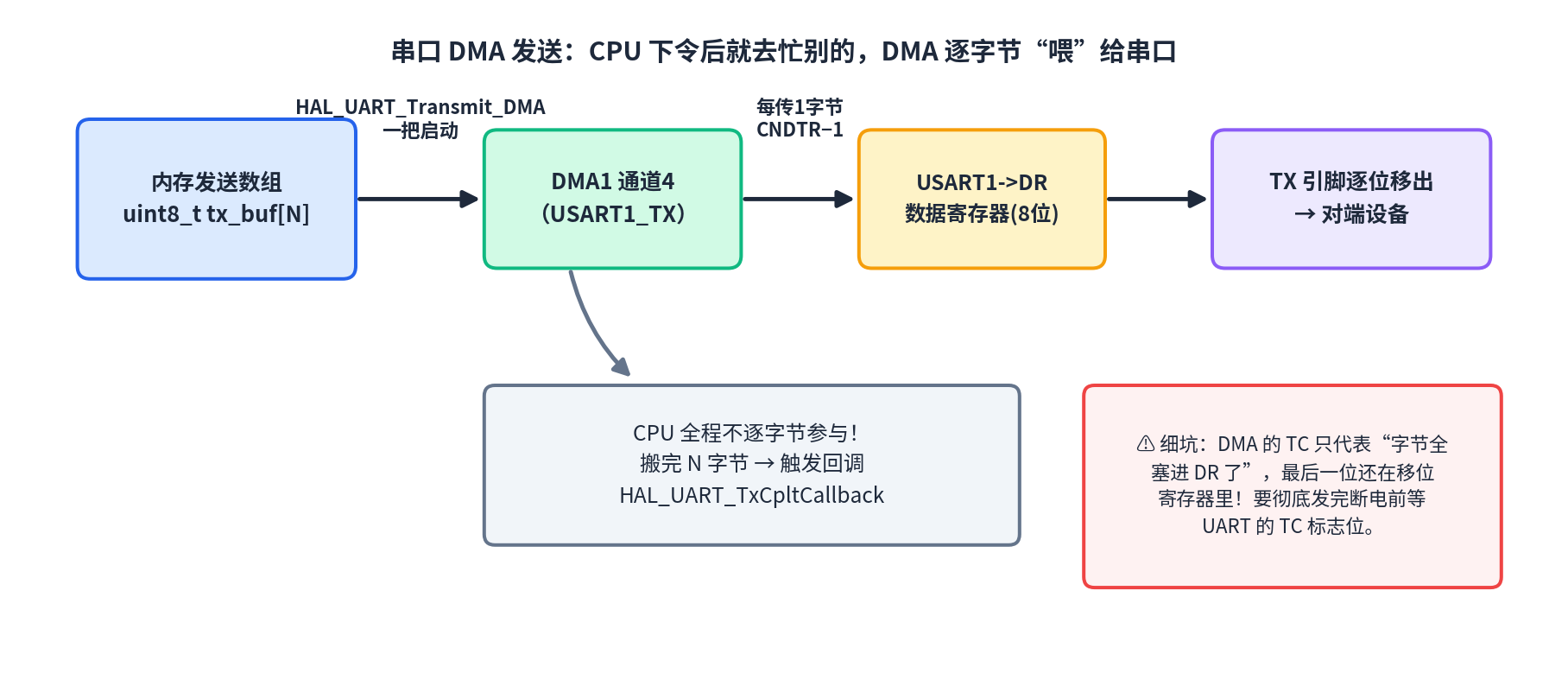

4.2 实战二：串口 DMA 发送（CPU 下令即走）

目标：用 DMA 发送一大段数据（如日志、传感器数据帧），发送期间 CPU 完全不参与。

CubeMX 配置：USART1 开异步 115200 → DMA Settings → Add → USART1_TX（自动选中 DMA1 通道4，方向 M2P，Normal，优先级按需勾选）。

用户代码：

uint8_t tx_buf[] = "Hello, this is a DMA UART TX demo!\r\n";
​
HAL_UART_Transmit_DMA(&huart1, tx_buf, sizeof(tx_buf) - 1);
​
/* 发送完成回调：N 字节全部搬完自动进这里 */
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART1)
    {
        // 可以在这里：发下一帧、置发送完成标志、关串口省电…
    }
}

要点解析：

  • 调一句 HAL_UART_Transmit_DMA 就完事，HAL 自动配置 DMA 源/目的/数量并启动外设请求；

  • ⚠️ 细坑：DMA 的 TC 只代表"字节全塞进 DR 了"，最后一个字节的最后一位还在串口的移位寄存器里"跑"！断电、切方向、改复用前要等 UART 的 TC 标志（__HAL_UART_GET_FLAG(&huart1, UART_FLAG_TC)）才算真正发完，否则会丢尾巴。

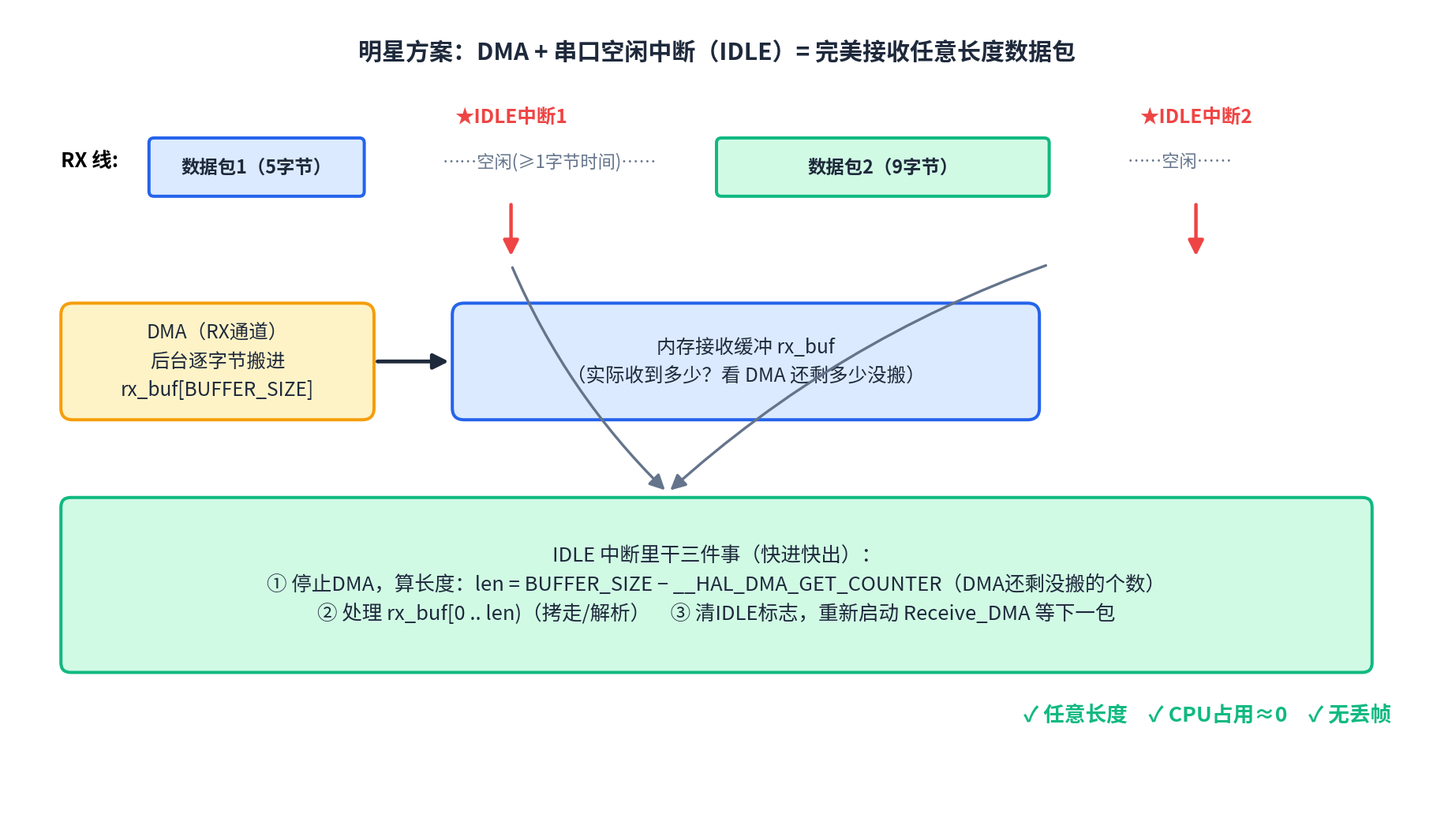

4.3 实战三：串口 DMA + 空闲中断，不定长接收（明星方案）

这是串口接收的终极方案，每个嵌入式工程师必须会：

  • 问题：串口 DMA 接收需要预先告诉它"收多少个字节"，但现实中数据包长短不一；

  • 解法：DMA（循环或普通） + 串口空闲中断 IDLE。IDLE 的触发条件是"RX 线连续约 1 字节时间没有新数据"——正好当成"这一帧收完了"的信号。

CubeMX 配置：USART1 → DMA Settings → Add → USART1_RX（Normal 或 Circular 均可，推荐 Normal + 手动重启，更好理解）；NVIC 把 USART1 全局中断勾上（注意是串口中断，不是 DMA 中断——我们用串口的 IDLE 标志）。

用户代码（经典手写版，全系列通用）：

#define BUF_SIZE 100
uint8_t rx_buf[BUF_SIZE];
volatile uint16_t rx_len = 0;      // 实际收到长度
​
/* 初始化：使能 IDLE 中断 + 启动 DMA 接收 */
__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);
HAL_UART_Receive_DMA(&huart1, rx_buf, BUF_SIZE);
​
/* 串口中断服务函数（USER CODE 区追加 IDLE 检测） */
void USART1_IRQHandler(void)
{
    HAL_UART_IRQHandler(&huart1);
    /* USER CODE BEGIN USART1_IRQn 1 */
    if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE))   // 总线空闲了 → 一包收完
    {
        __HAL_UART_CLEAR_IDLEFLAG(&huart1);             // 必须清标志！
        HAL_UART_DMAStop(&huart1);                      // 停DMA
        rx_len = BUF_SIZE - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx); // 实际长度
​
        /* 处理 rx_buf[0 .. rx_len)：回显示例 */
        HAL_UART_Transmit_DMA(&huart1, rx_buf, rx_len);
​
        HAL_UART_Receive_DMA(&huart1, rx_buf, BUF_SIZE); // 重启，等下一包
    }
    /* USER CODE END USART1_IRQn 1 */
}

要点解析：

  • 算长度公式是灵魂：已收长度 = 缓冲区总长 − DMA 还剩没搬的个数（__HAL_DMA_GET_COUNTER）；

  • 中断里三件事（停 DMA → 算长度处理 → 清标志重启）要快进快出，别在里面干耗时操作；

  • 新版 HAL 库（CubeF1 1.8+，F4/H7 等）还提供更省事的一键 API：HAL_UARTEx_ReceiveToIdle_DMA(&huart1, rx_buf, BUF_SIZE) + HAL_UARTEx_RxEventCallback(huart, Size)，回调里 Size 就是收到的长度，原理一模一样。

4.4 实战四：ADC + DMA 多通道采集（呼应本系列 ADC 篇）

CubeMX 配置：ADC1 开扫描+连续模式（多通道）→ DMA Settings → Add ADC1（Circular 循环，HalfWord 宽度）→ NVIC 勾 DMA1_Channel1 中断。

用户代码：

uint16_t adc_buf[200];     // 乒乓缓冲：前100/后100
​
HAL_ADCEx_Calibration_Start(&hadc1);
HAL_ADC_Start_DMA(&hadc1, (uint32_t *)adc_buf, 200);
​
/* 前一半灌满（buf[0:100)）时处理前一半 */
void HAL_ADC_ConvHalfCpltCallback(ADC_HandleTypeDef *hadc)
{
    // 处理 adc_buf[0..99]
}
/* 全满时处理后一半 */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
    // 处理 adc_buf[100..199]
}

要点解析：

  • ADC 的 DMA 必须用 Circular + 循环模式，让采集永不停歇；

  • 数据宽度必须选 HalfWord（ADC 的 DR 是 16 位）——选错会出现"数据全是 0 或错位";

  • 乒乓缓冲让 CPU 有"半个缓冲的时间窗"处理数据，这是信号采集/音频流的标配写法。

五、HAL DMA API 速查表

功能 函数 / 宏 说明
内存搬运 HAL_DMA_Start(&hdma, src, dst, Len) mem2mem 专用
阻塞等待 HAL_DMA_PollForTransfer(&hdma, level, timeout) 等半满/全满
串口 DMA 发送 HAL_UART_Transmit_DMA(&huart, pData, Size)
串口 DMA 接收 HAL_UART_Receive_DMA(&huart, pData, Size) 配 IDLE👑
串口一键不定长收 HAL_UARTEx_ReceiveToIdle_DMA(...) 新版 HAL
ADC DMA HAL_ADC_Start_DMA(&hadc, buf, Len)
SPI DMA HAL_SPI_Transmit_DMA / Receive_DMA
查剩余数量 __HAL_DMA_GET_COUNTER(&hdma) 算实际收到长度必备
清标志 __HAL_DMA_CLEAR_FLAG(&hdma, FLAG)
回调 HAL_DMA_XferCpltCallback 等 各外设有自己的简化回调

六、常见问题 FAQ

Q1：DMA 启动了，数据一动不动？ A：按顺序查：方向配反没有（M2P/P2M）？内存地址自增勾了没？数据宽度两边匹不匹配？外设的 DMA 请求使能了没（HAL 封装的一般自己来，裸写寄存器时容易漏）？NDTR/数量是不是填成了 0？

Q2：串口 DMA 发送，最后一字节丢了？ A：见 4.2 节的坑——DMA 是把字节塞进 DR，不等于串口物理发完。断电/切换前等 UART 的 TC 标志位。

Q3：循环模式下，缓冲里的数据好像被"踩"了？ A：处理速度跟不上采集速度，DMA 回卷把你还没处理完的旧数据覆盖了。加大缓冲、改用乒乓缓冲提高时间窗、或者提升处理效率（别在 DMA 中断里做耗时处理）。

Q4：串口 DMA 接收，偶尔收到乱码/错位？ A：大概率是数据宽度没配成 Byte（8 位），或者你用了循环模式但每次空闲中断没正确处理回卷——循环 + IDLE 要自己算环形边界，新手建议用 Normal + 手动重启，代码更直白。

Q5：ADC+DMA 读数全是 0 或全是 65535？ A：数据宽度！ADC 的 DR 是 16 位，必须按 HalfWord 配置；数组也一定要是 uint16_t。另一个常见原因是 MX_DMA_Init 和 MX_ADC_Init 的顺序，DMA 要先初始化。

Q6：F7/H7 上 DMA 明明搬完了，CPU 读到的却是旧数据？ A：这是 Cortex-M7 的 D-Cache 一致性问题（F1/F4 没有这烦恼）：DMA 写的是物理内存，CPU 读的是缓存。要么调用 SCB_InvalidateDCache_by_Addr() 让缓存失效，要么用 MPU 把 DMA 缓冲区设成"No Cache"区。

Q7：多个外设想用同一个通道？ A：一个通道同一时刻只能服务一个请求。想用就分时复用（用前先禁用、重新配置源/目的/数量再启动），或者干脆分开用不占通道（比如串口接收用 DMA，发送状态机也不错）。

Q8：mem2mem 有"专属通道"吗？ A：没有，任意通道都行。CubeMX 里选 MEMTOMEM 即可。

七、知识点速查表（背完敢去面试）

  • DMA = CPU 的专职搬运工，搬运过程 0 CPU 占用；

  • 三方向：外设↔内存、内存↔内存；

  • STM32F1：DMA1 7 通道 / DMA2 5 通道（大容量）；

  • 通道三要素：源地址、目的地址、数据个数 CNDTR（每传 1 个 −1）；

  • 通道映射是硬件固定连线，CubeMX 自动列出可用通道；F103 的 ADC2/3 无独立 DMA；

  • 仲裁两级：软件 4 档优先级 → 同级拼通道号（小号优先）；

  • 数据宽度 8/16/32 位两端可不同，硬件自动打包；实战尽量两边一致；

  • 内存侧开自增 MINC，外设侧关自增 PINC；

  • 模式：Normal = 一次就停 / Circular = 环形循环；连续采集必选 Circular；

  • 中断三剑客：HT 半满、TC 全满、TE 错误；HT+TC 组合 = 乒乓/双半缓冲；

  • 串口三件套：TX DMA 发送 / RX DMA + IDLE 空闲中断不定长收；

  • 算收到长度：len = 缓冲总长 − __HAL_DMA_GET_COUNTER；

  • 经典坑：DMA 的 TC ≠ 串口物理发完（要等 UART TC）；F7/H7 要管 D-Cache。

八、进阶阅读方向

  • 定时器触发 DMA 给 DAC 喂任意波形（正弦/任意信号发生器）；

  • DMA 双缓冲 + CMSIS-DSP FFT，做实时频谱分析（与本系列定时器/ADC 篇联动）；

  • 环形缓冲区（Ring Buffer）+ DMA + IDLE，工业级串口数据流架构；

  • F4/H7 的 DMA 控制器增强：FIFO、突发传输（Burst）、双缓冲模式（DBM）；

  • SDIO + DMA 驱动 SD 卡高速读写，SPI + DMA 驱动 TFT 全屏刷新。

参考资料

  1. ST《STM32F10x 参考手册 RM0008》第 12 章：DMA controller (DMA)

  2. 【CSDN】STM32 串口通信 DMA 接收 + 空闲中断 IDLE 详解：STM32串口通信DMA接收 + 空闲中断IDLE详解_stm32 uart dma idle-CSDN博客

  3. 【CSDN】STM32 HAL库串口 DMA 空闲中断的正确使用方式：STM32-HAL库串口DMA空闲中断的正确使用方式+解析SBUS信号_stm32 hal usart2 dma-CSDN博客

  4. 【CSDN】DMA + 串口空闲中断 + 环形缓冲区：STM32 串口 （DMA + 空闲中断 + 环形缓冲区）_串口dma 空闲中断-CSDN博客

  5. 本系列姊妹篇：《ADC 学习笔记》《STM32 定时器学习笔记》

📝 这篇笔记希望帮你建立"DMA = 传送带"的整体画面：先懂它为什么存在、再懂它怎么搬、最后把串口和 ADC 两个最常用的实战跑通。文中如有疏漏，欢迎评论区指正，一起进步！
