前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、通用推挽输出的名称来源与核心思想

1.1 为什么叫“推挽”？

通用推挽输出（Push-Pull Output，简称 PP）这个名称，其实非常形象地来源于该电路的工作原理。我们可以把它想象成两个人在配合工作：

• “推”：就像一个人用力把重物往外推。在电路中，这对应着提供电流。当电路需要输出高电平时，它主动把电压“推”向外部引脚。
• “挽”：就像另一个人用力拉绳子往回拽。在电路中，这对应着吸收或拉取电流。当电路需要输出低电平时，它把外部引脚的电平强行“拉”回到地。


这种工作机制是通过一对互补的晶体管来实现的，通常采用 CMOS 工艺制造的 P-MOS 管和 N-MOS 管。这两个管子就像是两个开关，交替闭合与断开，让外部引脚要么接入电源 VDD（呈现高电压），要么接入地 GND（呈现低电压）。因为电路通路形成了输出电流（推）和吸收电流（挽）的效果，所以得名“推挽”。

1.2 核心控制逻辑

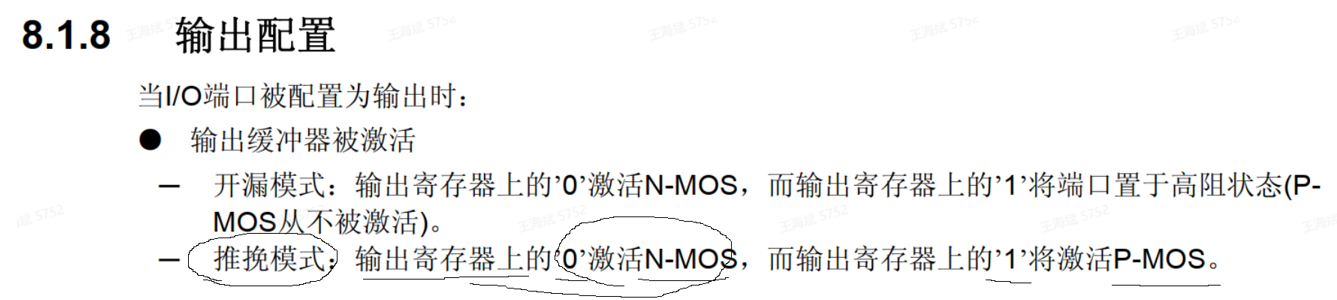

推挽输出的核心思想非常简单，用一句话概括就是：交替闭合或者开启 P-MOS 和 N-MOS 即可。

具体的控制逻辑如下：

1. 硬件基础：使用 P-MOS 和 N-MOS 这一对互补开关。
2. 动作本质：通过控制逻辑，让这两个 MOS 管轮流工作，绝不能同时导通。
3. 最终效果：让外部引脚在 VDD 和 GND 之间切换，从而对外呈现出稳定的高电压和低电压。

二、MCU 内部 GPIO 输出驱动器详解

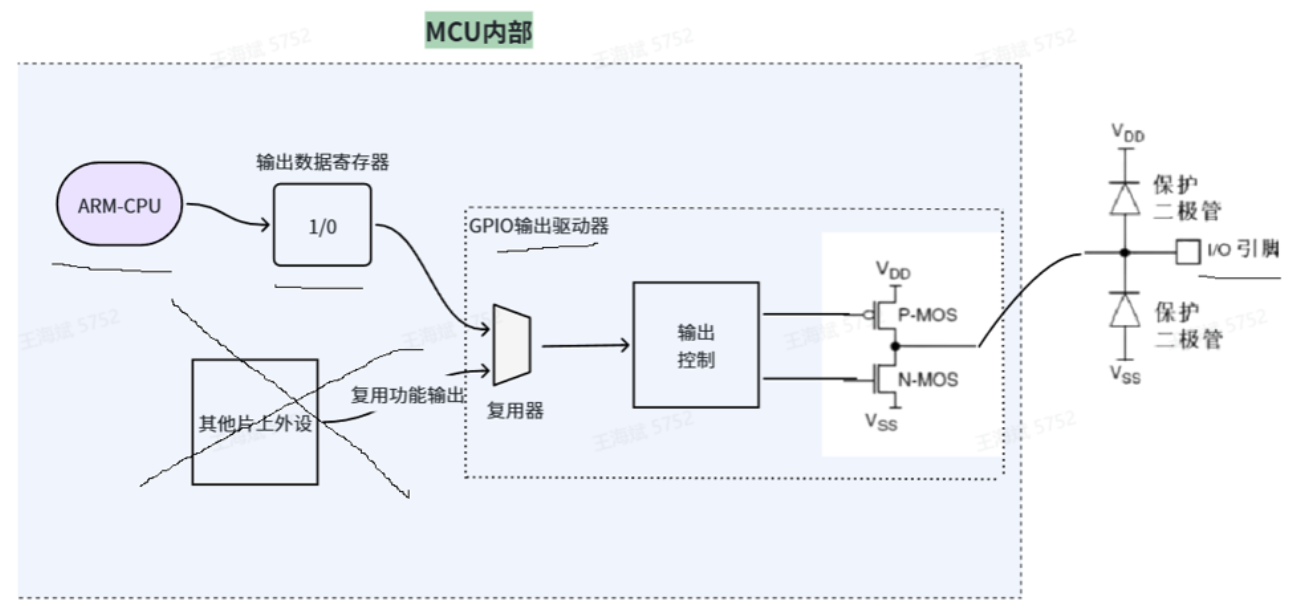

要真正理解推挽输出，我们需要深入 MCU 内部，看看 GPIO 输出驱动器是如何工作的。这里涉及到 ARM CPU、输出数据寄存器、输出控制电路以及 P-MOS/N-MOS 管的配合。

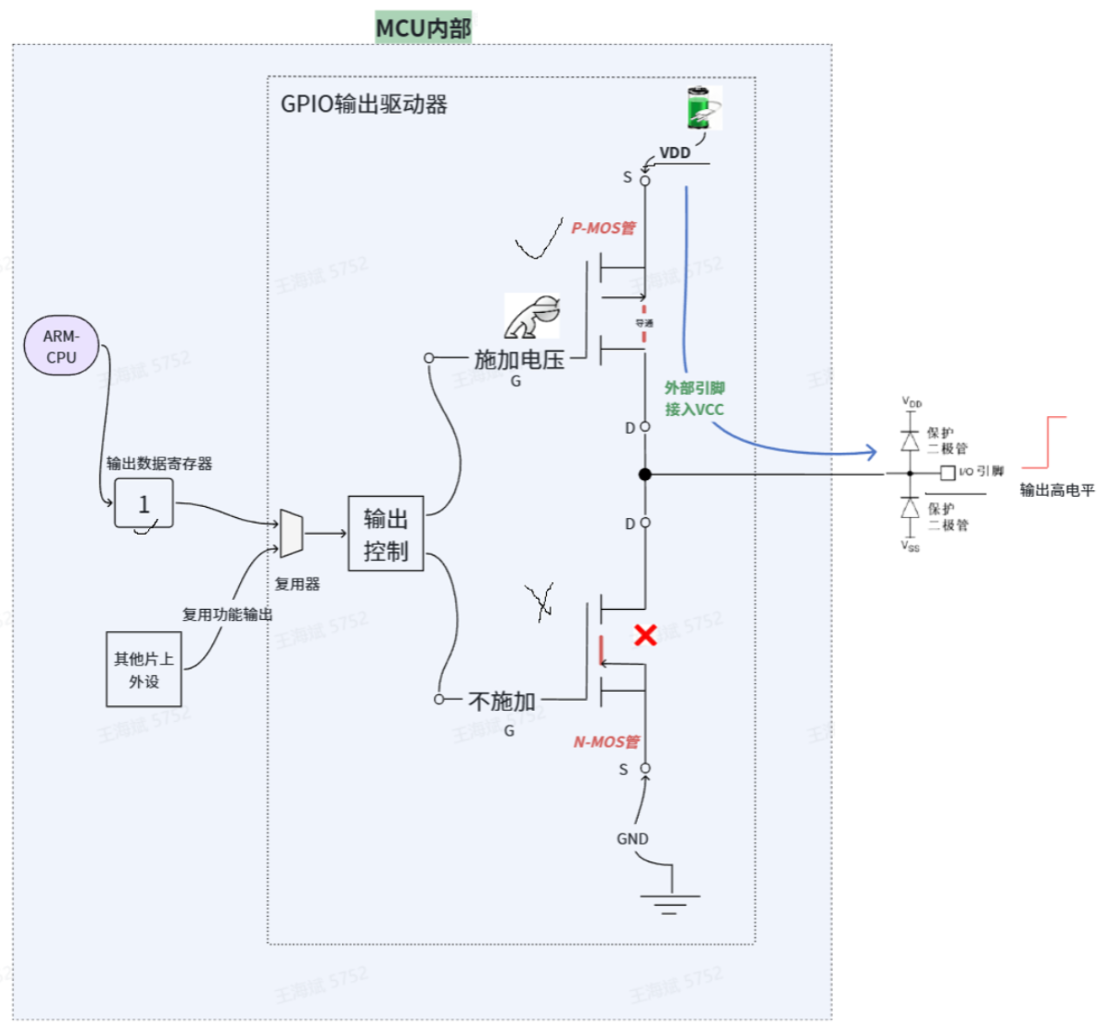

2.1 输出高电平的过程（“推”的动作）

当我们需要引脚输出高电平时，整个过程是这样的：

1. CPU 写入数据：ARM CPU 向 输出数据寄存器 中写入数值 1。
2. 信号传递：这个 1 经过复用器（如果是 GPIO 模式）传递给 输出控制 模块。
3. MOS 管状态切换：
   • P-MOS 管：输出控制电路会给 P-MOS 的栅极（G）施加电压。根据 P-MOS 的特性（低电平导通，或者更准确地说是源栅压差满足条件），此时 P-MOS 管处于导通状态。
   • N-MOS 管：输出控制电路不施加驱动电压给 N-MOS，使其保持断开状态。
4. 电流路径：电流从电源 VDD 出发，经过导通的 P-MOS 管（从源极 S 流向漏极 D），直接连接到外部引脚。
5. 结果：外部引脚被接通到 VCC/VDD，对外表现为高电平。此时，如果有负载连接，MCU 就在向外“推”出电流。

   P-MOS 导通时，电流方向是从上往下流向引脚的。

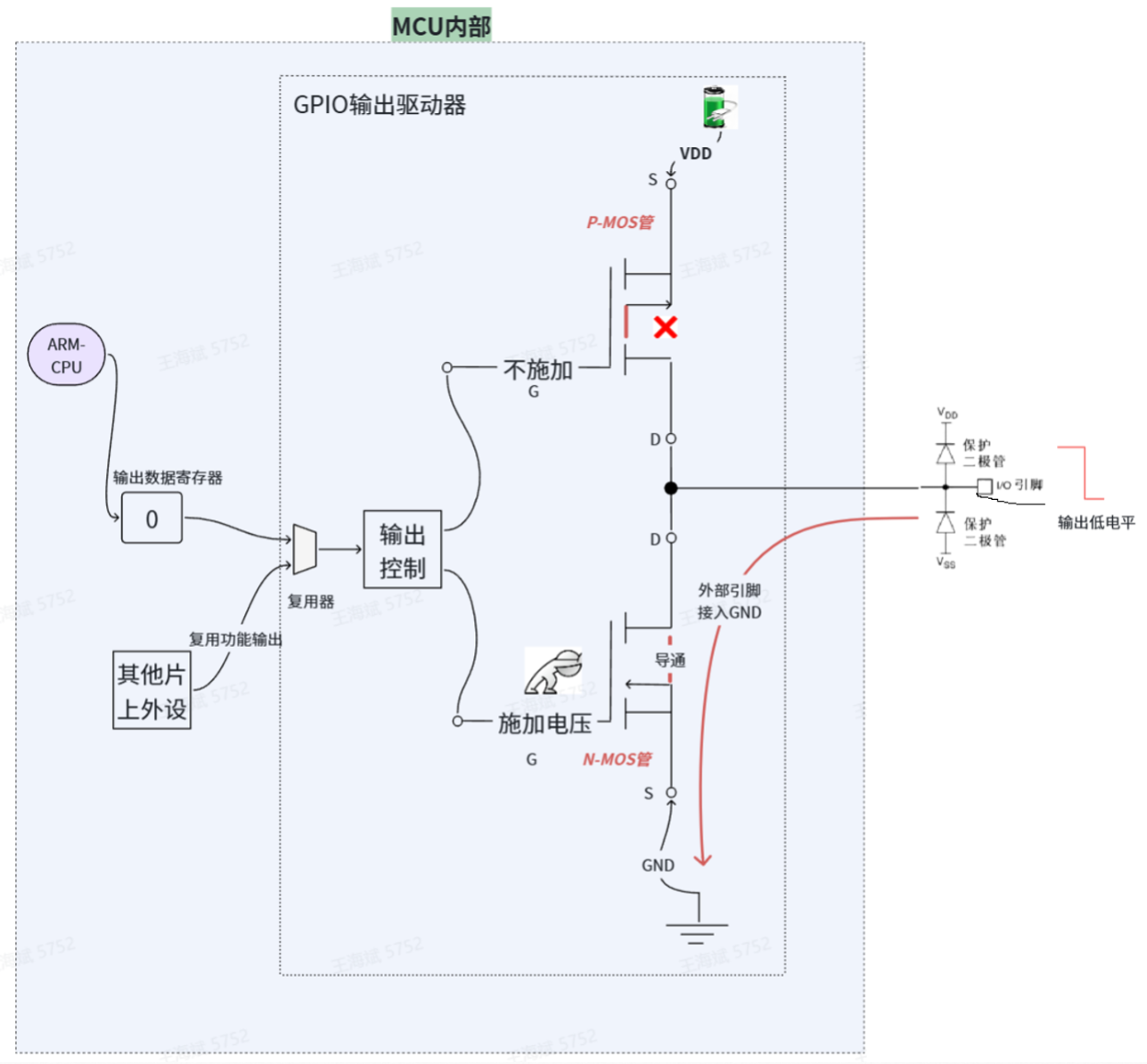

2.2 输出低电平的过程（“挽”的动作）

当我们需要引脚输出低电平时，操作正好相反：

1. CPU 写入数据：ARM CPU 向 输出数据寄存器 中写入数值 0。
2. 信号传递：这个 0 传递给 输出控制 模块。
3. MOS 管状态切换：
   • P-MOS 管：输出控制电路不施加电压，P-MOS 管处于断开状态（截止）。
   • N-MOS 管：输出控制电路给 N-MOS 的栅极（G）施加电压。根据 N-MOS 的特性（高电平导通），此时 N-MOS 管处于导通状态。
4. 电流路径：外部引脚通过导通的 N-MOS 管（从漏极 D 流向源极 S），直接连接到地 GND。
5. 结果：外部引脚被拉低到 GND，对外表现为低电平。此时，如果外部有电流流入引脚，MCU 就在“挽”入（吸收）电流。


三、关键避坑指南：严禁同时导通

在设计和使用推挽输出电路时，有一个绝对的红线：P-MOS 管和 N-MOS 管绝对不能同时导通。

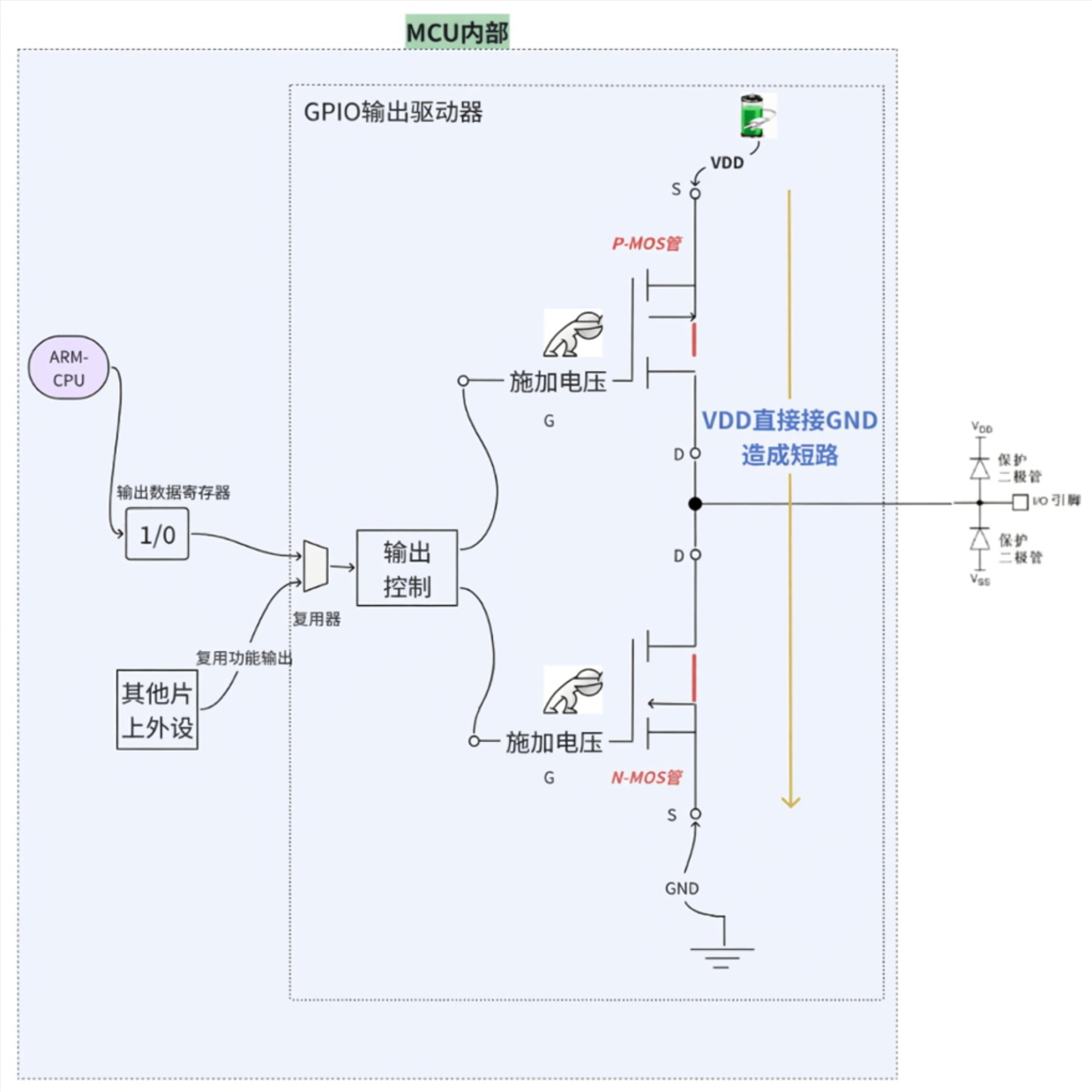

3.1 为什么会短路？

如果我们看电路图会发现，P-MOS 的上端接的是 VDD（电源正极），N-MOS 的下端接的是 GND（电源负极/地），而它们的中间（漏极 D）是连在一起通向外部引脚的。

• 如果 P-MOS 导通，VDD 就传导到了中间节点。
• 如果 N-MOS 也导通，中间节点就直接连通了 GND。
• 后果：一旦两个管子同时导通，VDD 就会直接通过这两个管子连到 GND。这就构成了电源短路。


3.2 短路的危害

这种短路会产生极大的电流，瞬间的高热量极有可能直接烧毁芯片内部的 MOS 管，甚至损坏整个 MCU。因此，输出控制电路的设计必须保证逻辑互斥，即同一时刻只能有一个管子导通，另一个必须彻底关断。

四、MOS 管的导通条件与电压细节

虽然我们在逻辑上说是写 0 或 1 来控制，但在物理层面上，MOS 管的导通是需要满足特定电压条件的。这也是很多初学者容易困惑的地方：既然 MCU 工作电压是 3.3V，为什么还能控制好 MOS 管？

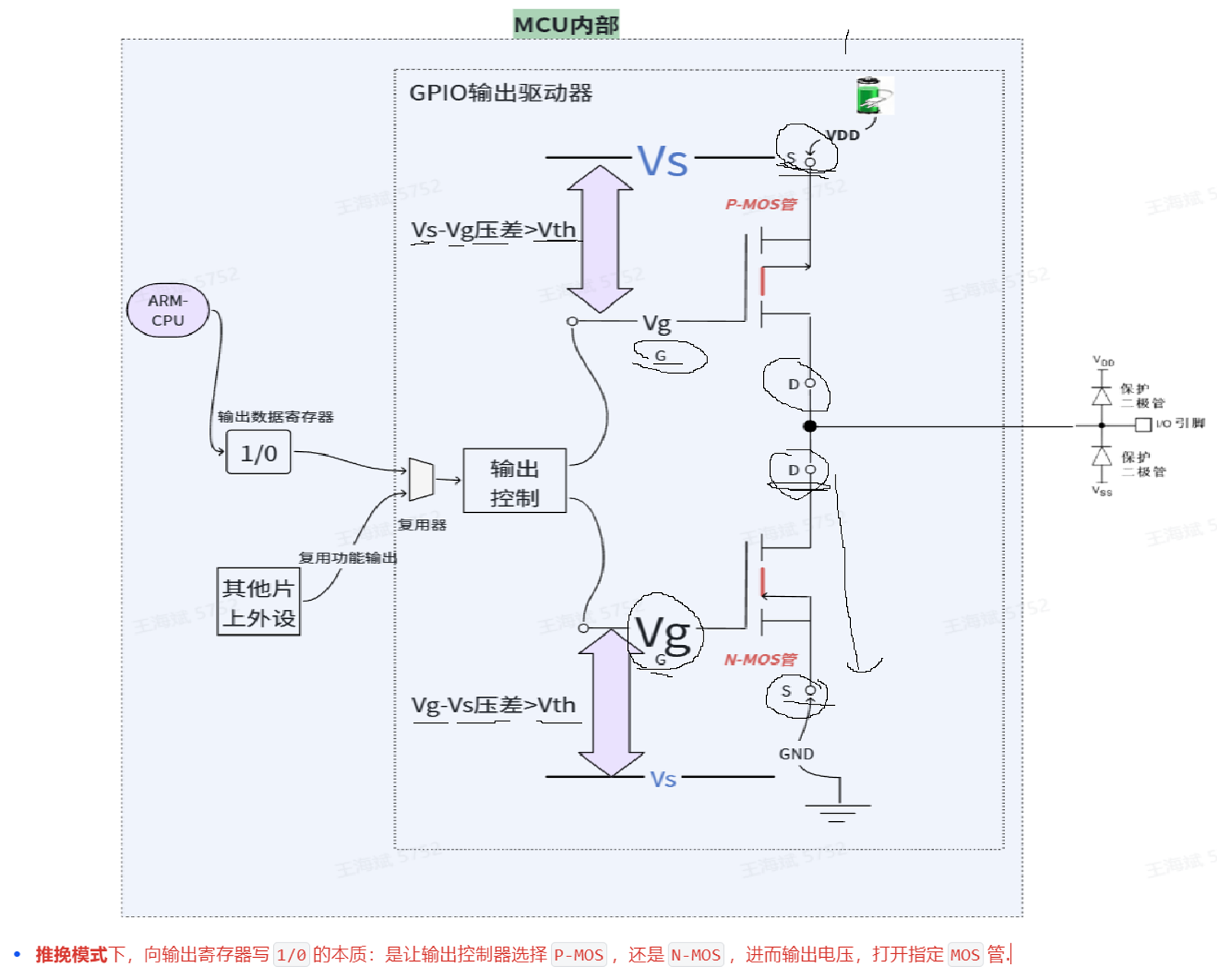

4.1 阈值电压 (Vth)

MOS 管不是只要有电压就导通的，它有一个门槛，叫做阈值电压 $V_{th}$。

• N-MOS 导通条件：栅极电压 $V_g$ 减去源极电压 $V_s$ 的差值，必须大于阈值电压。即 $V_g-V_s>V_{th}$。通常 $V_{th}$ 在 0.3V 到 1V 之间。
• P-MOS 导通条件：源极电压 $V_s$ 减去栅极电压 $V_g$ 的差值，必须大于阈值电压。即 $V_s-V_g>V_{th}$。


4.2 实际工作中的电压匹配

以 STM32 为例，它的 IO 口工作电压通常是 3.3V。

• 当我们要导通 N-MOS 时，输出控制电路会给栅极一个高电平（接近 3.3V），而源极接地（0V），压差远大于 1V，所以能可靠导通。
• 当我们要导通 P-MOS 时，源极接 3.3V，输出控制电路给栅极一个低电平（接近 0V），压差也远大于 1V，也能可靠导通。

虽然输出控制电路内部的实际驱动电压可能比 3.3V 略小一点，但只要能满足 $V_{gs}>V_{th}$ 这个条件，MOS 管就能正常工作。我们不需要追求完美的线性区，只需要它在开关状态下逻辑自洽即可。

五、通用模式与复用模式的统一性

我们还要理清“通用”和“复用”的关系。

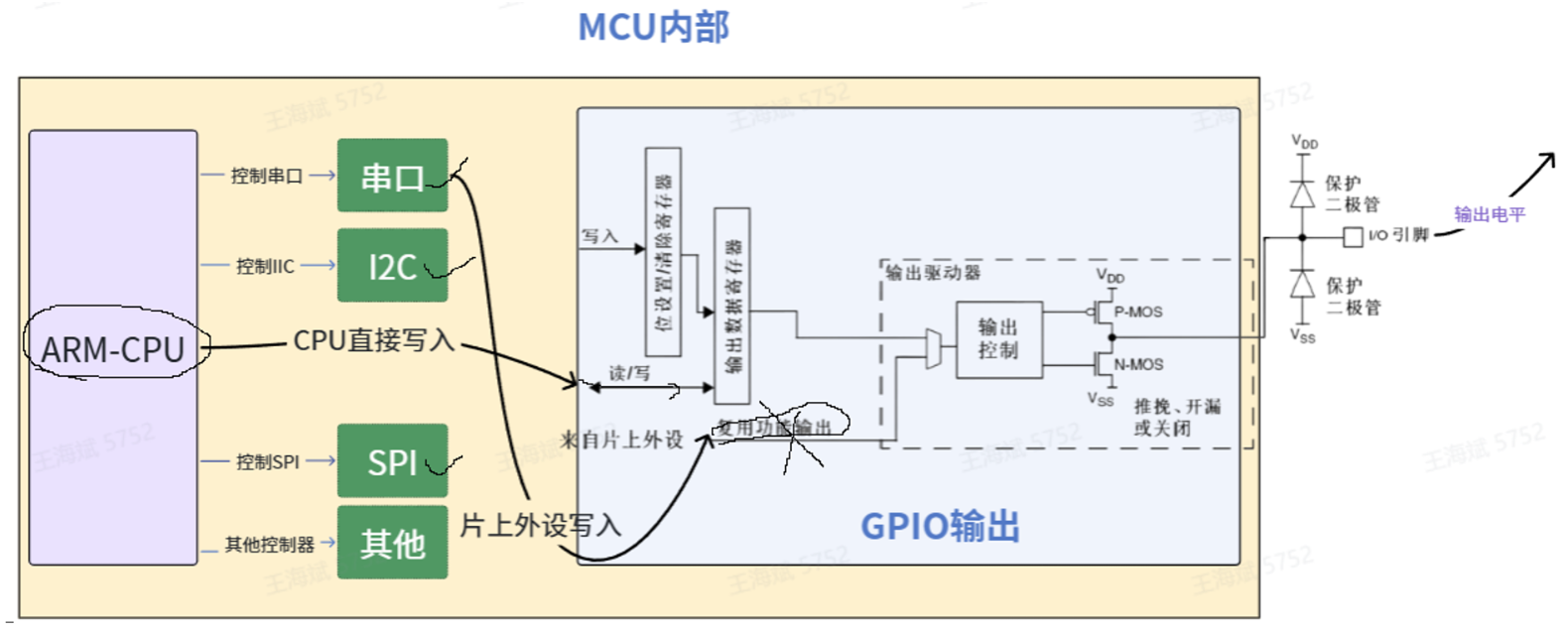

5.1 什么是复用推挽输出？

除了 CPU 直接控制 GPIO 输出高低电平外，MCU 内部还有很多其他外设（比如 UART 串口、SPI、定时器等）也需要控制引脚输出波形。

• 通用模式：由 ARM CPU 读写 输出数据寄存器 来控制 P/N-MOS。
• 复用模式：由片上外设（如 UART 发送器）直接接管控制权。外设模块会直接向 输出控制 电路发送 0 或 1 的信号，绕过 CPU 的数据寄存器。


5.2 原理完全一致

无论是谁在控制（是 CPU 还是外设），到了最底层的驱动级，原理是一模一样的。都是利用那一对 P-MOS 和 N-MOS 管进行交替开关。所谓的“复用推挽输出”，仅仅是信号的来源变了，底层的“推挽”动作没有任何区别。理解了通用推挽输出，也就完全理解了复用推挽输出。

六、通用开漏输出（Open Drain）详解

6.1 核心思想：只使用 N-MOS

接下来我们学习第二种输出方式，叫做通用开路输出，英文叫 Open Drain Output，有时候简称为 OD。它的核心思想其实非常简单，用一句话就能概括：去掉 P-MOS，让 P-MOS 永远都关闭，只使用 N-MOS。

虽然在我们的物理器件内部，P-MOS 和 N-MOS 是同时存在的，但在逻辑上，当你把输出引脚配置为“通用开漏输出”时，硬件电路会默认让你对应的 P-MOS 管直接失效。也就是说，它会让 P-MOS 管永远处于关闭状态，只保留 N-MOS 管来工作。

这就相当于在原理图上，把 P-MOS 那部分直接去掉了（物理上还在，但逻辑上不生效），整个输出电路就只剩下下半部分的 N-MOS 结构了。

6.2 寄存器控制逻辑与电平表现

在只有 N-MOS 工作的情况下，我们往寄存器里写 0 和写 1，逻辑会有什么变化呢？

6.2.1 写 0：导通 N-MOS，输出低电平

当你往寄存器写 0 时，这会激活 N-MOS 管。这和我们之前学的通用推挽输出是一样的：写 0 意味着 N-MOS 管导通。此时，引脚通过导通的 N-MOS 管直接连接到 GND（地），因此对外输出低电平。

6.2.2 写 1：断开 N-MOS，呈现高阻抗

当你往寄存器写 1 时，情况就不同了。在推挽模式下，写 1 会导通 P-MOS；但在开漏模式下，P-MOS 已经被禁用了。所以，写 1 的效果仅仅是让 N-MOS 管直接断开。

这时候，引脚与 MCU 内部的连接就彻底断开了。这种状态我们称之为高阻抗（High-Z）。

⚠️ 重要结论：
在纯粹的开漏模式下（不接外部电路），MCU 只能输出低电平和高阻抗，无法主动输出高电平。

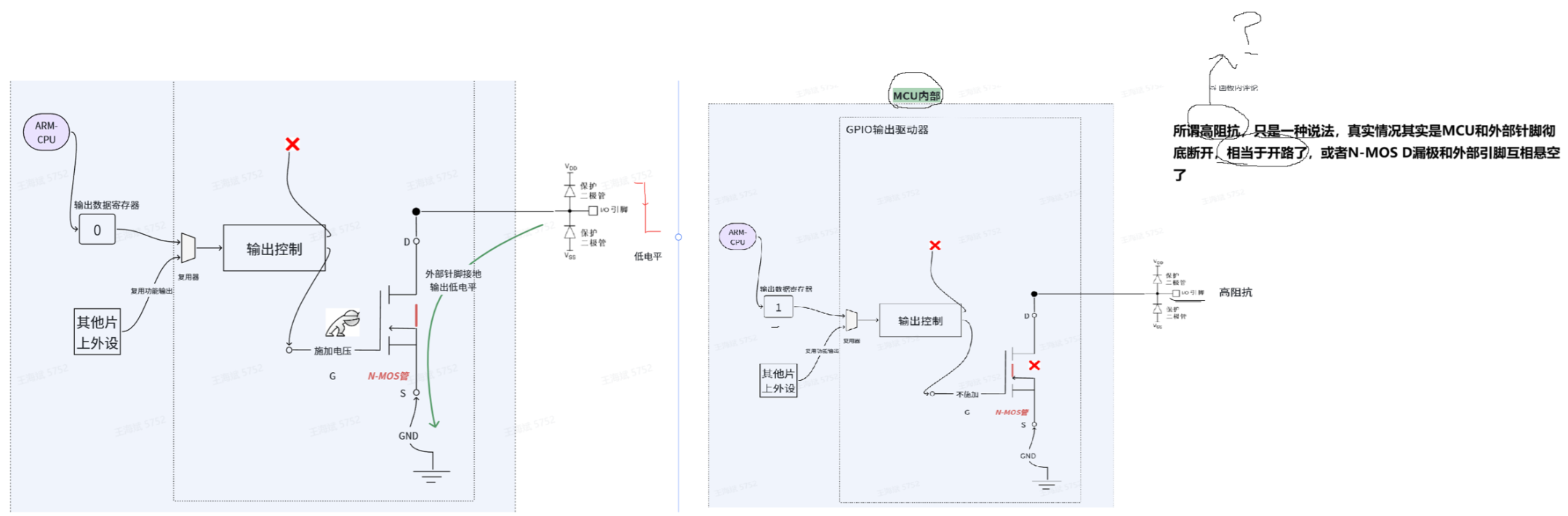

6.3 深度解析：什么是“高阻抗”？

很多初学者对“高阻抗”这个概念感到困惑，觉得它是不是代表某种高电压？其实不是。

所谓高阻抗，只是一种说法。真实的情况是：MCU 和外部引脚彻底断开了，相当于开路了。或者说，是 N-MOS 的 D 极（漏极）和外部引脚互相悬空了。

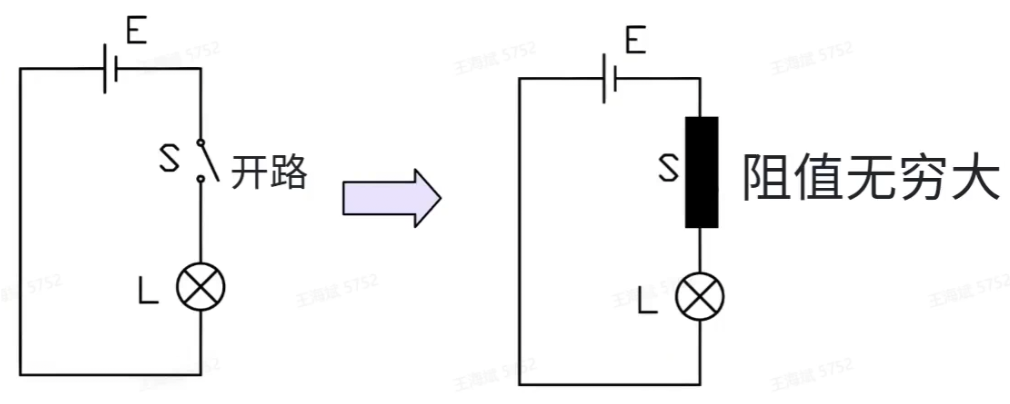

我们可以用一个简单的电路模型来理解：

• 开路状态：就像电路中的开关 S 断开了。
• 等效电阻：断开的开关，在电学上可以等效为一个阻值无穷大的电阻。


因为阻值无穷大，电流无法流过，MCU 就不再驱动引脚，引脚的电平完全由外部电路决定。这就是为什么叫“高阻抗”——因为它对地或对电源都呈现出极大的电阻特性。

6.4 为什么叫“开漏”（Open Drain）？

这个名字其实非常形象。在推挽输出中，P-MOS 和 N-MOS 的漏极（Drain）是连在一起的，彼此互为负载。

而在开漏模式中，我们把上面的 P-MOS “拿掉”了。这时候，N-MOS 的漏极（Drain）就没有连接任何有源器件了，它只是连接到了一根导线（引脚）上。因为漏极是“开放”的，没有接负载设备，所以被称为漏极开路，简称开漏。

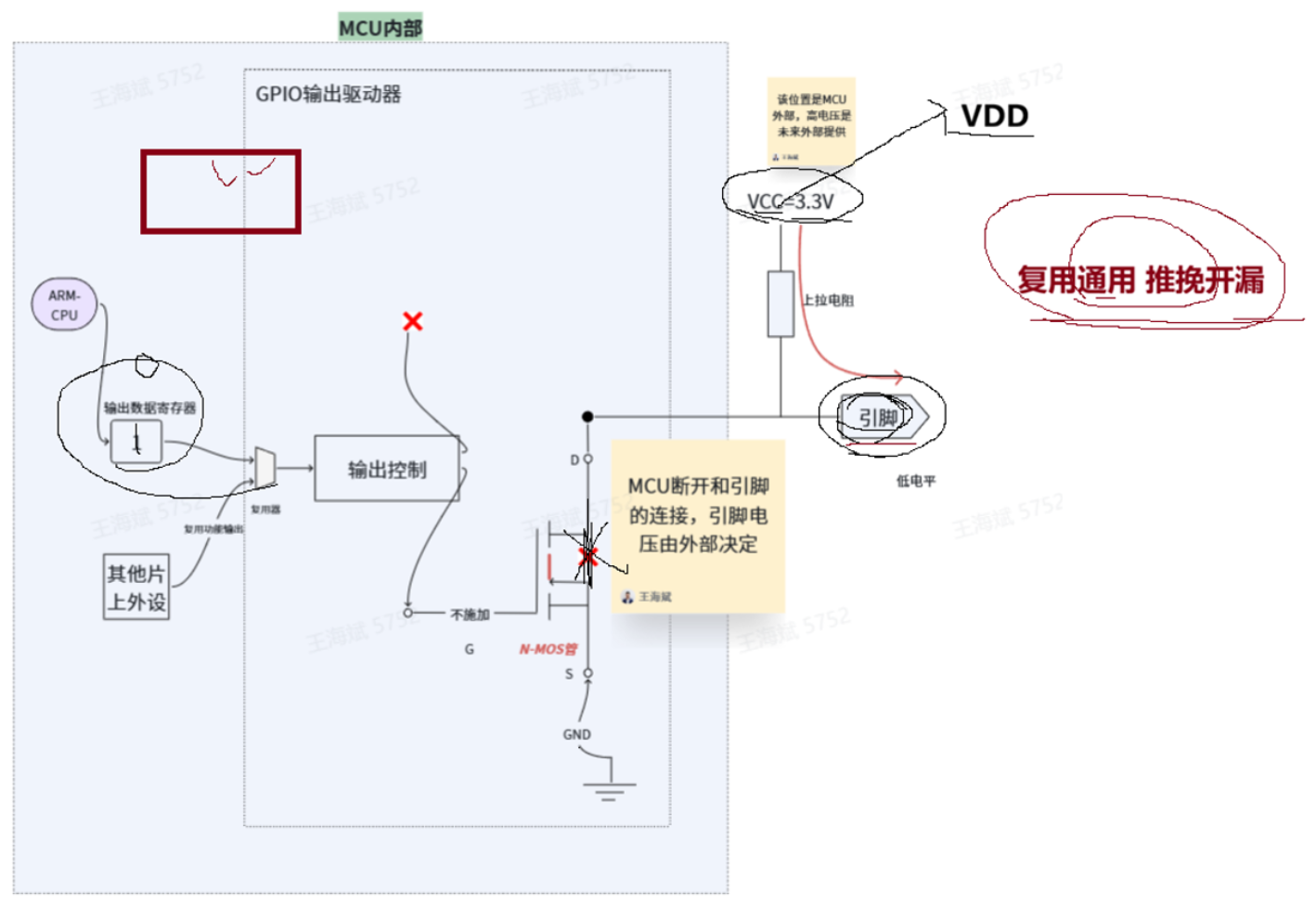

6.5 如何输出高电平？——上拉电阻的作用

既然开漏模式自己发不出高电平，那我们在实际应用中怎么让它输出高电平呢？答案必须在外部找：我们需要在引脚外部接一个上拉电阻到 VDD（比如 3.3V）。

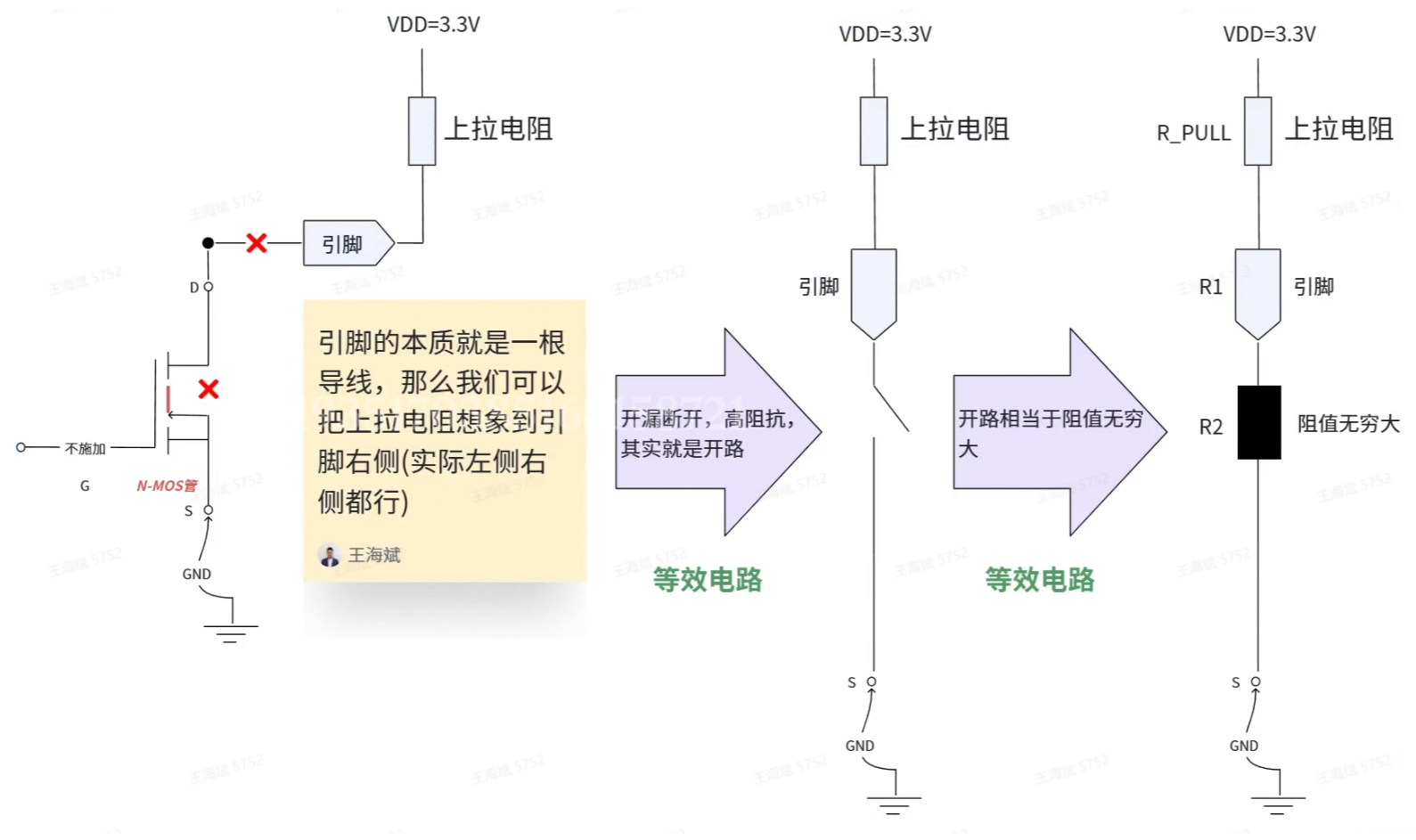

6.5.1 工作原理推导

让我们结合欧姆定律来详细推导一下这个过程。为了方便解释，我们定义几个参数：

• 上拉电阻阻值为 $R_{PULL}$
• 引脚本身是一根导线，阻值 $R_1$ 无限趋近于 $0\Omega$
• 开漏位置（即断开的 N-MOS）等效电阻为 $R_2$，阻值无穷大


当我们要输出高电平（寄存器写 1，N-MOS 断开）时：

1. 电路通路：从 VDD (3.3V) 经过上拉电阻 $R_{PULL}$，经过引脚 $R_1$，最后到达开漏处 $R_2$ (GND方向)。
2. 电流计算：根据欧姆定律 $I=V/R_{total}$。因为 $R_2$ 是无穷大，所以总电阻无穷大，导致整个回路的电流 $I\approx 0$。
3. 电压计算：
   • 上拉电阻上的压降 $V_{drop}=I\times R_{PULL}$。因为 $I=0$，所以压降为 0V。
   • 引脚处的电压 = 电源电压 - 上拉电阻压降 = $3.3V-0V=3.3V$。

结论：正是因为电流几乎为零，上拉电阻上没有分压，所以引脚处的电压就被“拉”到了和电源 VDD 一样的电平，从而实现了高电平的输出。

6.5.2 一个常见的认知误区（欧姆定律的本质）

这里有一个很容易让人纠结的问题：

“既然开路了，电流 $I=0$，根据 $V=IR$，那整个电路电压不也应该是 0 吗？为什么引脚处反而是 3.3V？”

这个问题的根源在于对欧姆定律的理解偏差。
就好比水龙头里不流水难道就没有水压吗？

我们需要区分两个概念：“承压” 和 “单点电压”。

• 欧姆定律算的是“承压”：$V=IR$ 计算的是电流流过某个元件时，该元件两端产生的电压差（即电压下降了多少）。
• 单点电压是电位：引脚处的 3.3V 是指该点相对于地的电位。

举个通俗的例子：

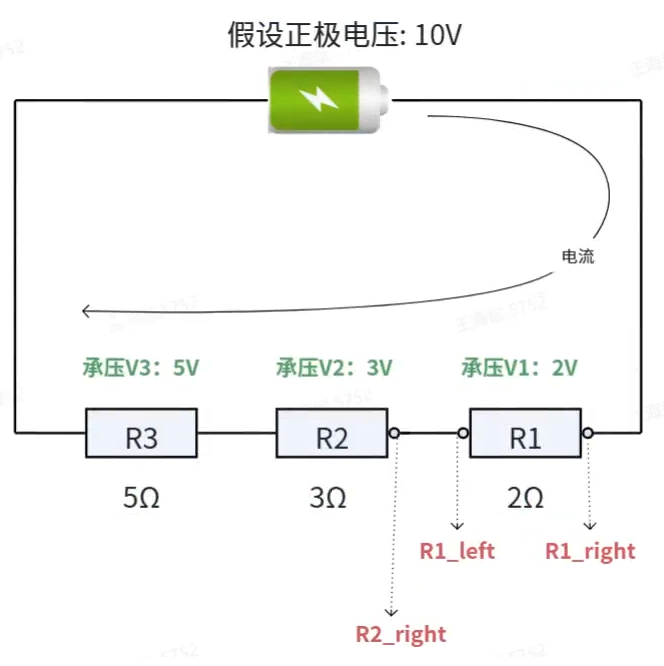

假设有一个 10V 的电池，串联了三个电阻 R1(2Ω), R2(3Ω), R3(5Ω)。

• 总电流 $I=10V/(2+3+5)\Omega =1A$。
• R1 承担的电压（压降）是 $1A\times 2\Omega =2V$。
• 但这不代表 R1 左边的电压是 2V。实际上，R1 右边接正极是 10V，流过 R1 后下降了 2V，所以 R1 左边的电压是 $10V-2V=8V$。

回到开漏电路：
当 N-MOS 断开（$R_2$ 无穷大）时，虽然回路电流 $I=0$，导致上拉电阻 $R_{PULL}$ 上的压降为 0（即它不消耗电压），但这恰恰意味着电源的 3.3V 没有被“消耗”掉，而是完整地传递到了引脚处。所以引脚处的单点电压就是 3.3V。

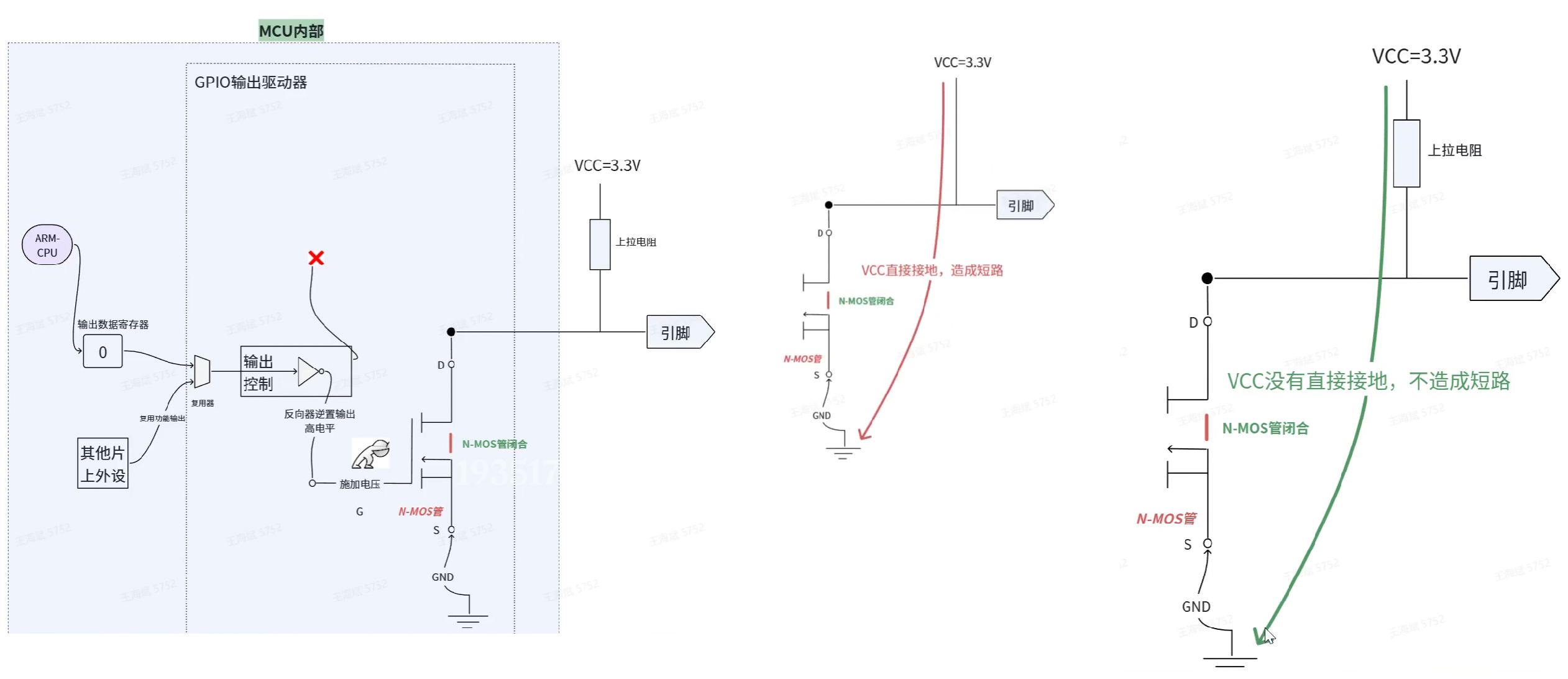

6.6 上拉电阻的必要性：防止短路

你可能会问，既然 N-MOS 断开时靠外部电阻拉高，那如果我不接这个电阻，或者 N-MOS 导通时会发生什么？

上拉电阻还有一个至关重要的作用：限流保护。

• 当输出低电平时（N-MOS 导通）：引脚通过 N-MOS 直接连通 GND。如果此时外部没有电阻，而是直接接了 VCC，那么 VCC 就会直接对地短路，瞬间的大电流会烧毁芯片。
• 有了上拉电阻：当 N-MOS 导通接地时，电流从 VCC 流经上拉电阻再到 GND。电阻限制了电流的大小（$I=3.3V/R_{PULL}$），避免了电源直接对地短路，保护了 MCU。

所以，开漏输出必须配合上拉电阻使用，既是为了实现高电平输出，也是为了电路安全。通常这个电阻由 PCB 设计者在硬件层面添加，一般不由意法半导体官方提供。

6.7 复用模式下的开漏与推挽

最后，我们把视野拉回到“复用”这个概念上。

前面我们讲的都是“通用”模式，也就是由 ARM CPU 直接控制 GPIO 寄存器来操作 MOS 管。但实际上，GPIO 的输出电路还可以受其他外设控制，这就是复用模式。

• 复用推挽输出：本质上和通用推挽一样，只是控制权交给了外设（比如串口 UART）。串口想发 0 或 1，就直接通过复用线路控制 P-MOS 和 N-MOS 的交替导通。
• 复用开漏输出：同理，当配置为复用开漏时，外设接管了控制权，但硬件逻辑依然是“禁用 P-MOS，只用 N-MOS”。

总结一下：
所谓的“复用”，仅仅是改变了谁来控制这个开关（是 CPU 还是外设），而开关本身的物理结构（是推挽还是开漏）是完全不变的。只要把通用的推挽和开漏彻底搞懂了，复用的情况也就是换个控制源而已，原理完全一致，随着后面文章具体外设（如 I2C、串口）时，大家自然会有更深的体会。

---
