        这两年开始毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉洪核学长自己做的项目系统达不到老师的要求。为了大家能够顺利以及最少的精力通过毕设，洪核学长分享优质毕业设计项目，今天要分享的是基于STM32单片机蓝牙胎压检测GSM报警系统设计。

2、功能简介

1.监测汽车轮胎的实时温度和胎压大小
2.通过蓝牙将数据传递给显示端，并在屏幕上显示出来
3.如果胎压过高，则语音播报车胎压力过高异常
4.如果胎压过低，则语音播报车胎压力过低异常
5.如果胎压低于一定值，则语音播报 爆胎请注意，并发送短信给预设手机号
6.两种模式，夏天汽车胎压预设值为230-280，冬天汽车胎压预设值为210-260，
7.可通过显示端的开关控制继电器进行升压放压操作，
8.屏幕显示实时胎压，实时温度，设置的阈值

3、主要元器件组成

       本设计由STM32F103C8T6单片机核心电路+蓝牙模块+温度传感器DS18B20+气压传感器+TFTLCD液晶显示+继电器+JQ8400语音播报模块+GSM短信模块+按键+电源电路组成。

4、实现效果

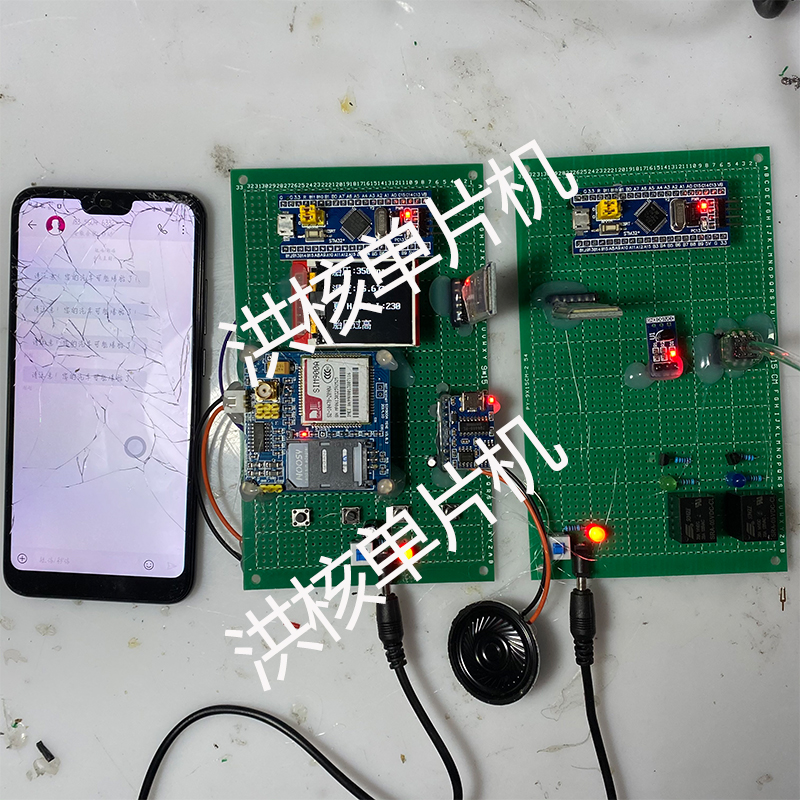

整体展示

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1HmwPe5E1S/?spm_id_from=333.1387.list.card_archive.click

5、设计原理

5.1STM32F103C8T6简介

1. STM32系列处理器是意法半导体ST公司生产的一种基于ARM 7架构的32位、支持实时仿真和跟踪的微控制器。选择此款控制芯片是因为本系统设计并非追求成本的最低或更小的功耗，而是在实现本设计功能的前提下能够提供更丰富的接口和功能以便于设计实验系统各实验项目所需的外围扩展电路。此款控制芯片在完成单片机课程的学习后上手较为容易，在医疗器械中应用广泛，具有很好的学习、实验研究价值。
2. 一、STM32的主要优点：
3. （1）使用ARM最新的、先进架构的Cortex-M3内核
4. （2） 优异的实时性能
5. （3） 杰出的功耗控制
6. （4） 出众及创新的外设
7. （5） 最大程度的集成整合
8. （6） 易于开发，可使产品快速将进入市场
9. 二、STM32——最佳的平台选项
10. 对于使用同一平台进行多个项目开发而言，STM32是最
11. 佳的选择：
12. （1） 从仅需少量的存储空间和管脚应用到需要更多的存储空间和管脚的应用
13. （2） 从苛求性能的应用到电池供电的应用
14. （3） 从简单而成本敏感的应用到高端应用
15. （4） 全系列脚对脚、外设及软件的高度兼容性，给您带来全方位的灵活性。您可以在不必修改您原始框架及软件的条件下，将您的应用升级到需要更多存储空间或精简到使用更少存储空间/ 或改用不同的封装的规格。
16. STM32F103C8T6单片机核心板接口电路图如下图所示。

STM32单片机核心板接口原理图

5.2DS18B20温度传感器简介

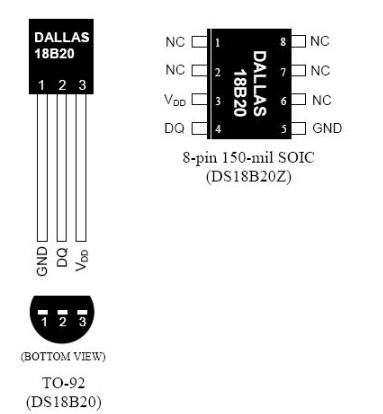

        DS18B20是美国DALLAS公司推出的一种可组网数字式温度传感器，与DS1820相同，DS18B20也能够直接读取被测物体的温度值，但是与DS1820相比，DS18B20的功能更强大些。它体积小，电压适用范围宽（3V~5V），用户还可以通过编程实现9~12位的温度读数，即具有可调的温度分辨率，因此它的实用性和可靠性比同类产品更高。另外，DS18B20有多种封装可选，如TO-92、SOIC及CSP封装[5]。此外，DS18B20还有应用方便，抗干扰能力强，精度高，价格便宜等优点。DS18B20引脚图如图所示，引脚功能如下：DQ：数字信号输入/输出端。GND：电源地端。VDD：外接供电电源输入端（在寄生电源接线时此脚应接地）。

实物图

        温度传感器DS18B20在接线时要注意正负极性的连接，如果接反了就会发热，因具有独特的负压特性，芯片不会因为过热而烧毁，但传递出去的信号无法使液晶显示器正常工作，连接时要看清标注，安全连接。本设计使用的是51系列单片机，所以还要在2号引脚处接上一个10K的上拉电阻，防止高电平输入和输出不理想，确保温度值显示正常。

6、部分核心代码

#include "stm32f10x.h"
#include "stm32f10x.h"
#include "misc.h"
#include "common.h"
#include "IO.h"
#include "USART.h"
#include "stdio.h"
#include "AD.h"
#include "DS18b20.h"


/****************洪核单片机工作室*******************

***          洪核单片机
***          项目:STM32智能车胎压力检测
***          BILIBILI:洪核单片机
***          小红书:洪核单片机
***          授权IP:洪核单片机
***          版本:V01.01
***          MCU:STM32F103C8T6

******************洪核单片机***********************/

u16 Recive_Len;//
u8 Buff[7]={0,0,0,0,'/','N',0};
u16 Pressure=0;//
short Temp=0;//
int main(void)
 {
	SystemInit(0x00000);
	delay_init();
	GPIO_Config();
	USART_Configuration(9600);
	ADC_Configuration();
	DS18B20_Init1();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	while(1)
	{
    Pressure=Get_Pressure();
    Temp=DS18B20_Get_Temp1();
		if(USART_RX_STA&0x8000)//½ÓÊÕµ½Êý¾Ý
		{
		  Recive_Len=USART_RX_STA&0x3fff;
			if(USART_RX_BUF[0]=='D')
			{
				Buff[0]=(u8)(Pressure>>8);
				Buff[1]=(u8)(Pressure&0x00FF);
				Buff[2]=(u8)(Temp>>8);
				Buff[3]=(u8)(Temp&0x00FF);

				Send_Datas(Buff, 6);
			}
			else if(USART_RX_BUF[0]=='C')
			{
				if(USART_RX_BUF[1]=='1')
				{
					GPIO_WriteBit(GPIOA,GPIO_Pin_8,Bit_SET);
				}
				else if(USART_RX_BUF[1]=='0')
				{
					GPIO_WriteBit(GPIOA,GPIO_Pin_8,Bit_RESET);
				}
				if(USART_RX_BUF[2]=='1')
				{
					GPIO_WriteBit(GPIOB,GPIO_Pin_8,Bit_SET);
				}
				else if(USART_RX_BUF[2]=='0')
				{
					GPIO_WriteBit(GPIOB,GPIO_Pin_8,Bit_RESET);
				}
			}

			USART_RX_STA=0;
		}

	}
 }
