1. 前言：为什么你写的main函数不是“第一步”
很多STM32初学者都有这样一个认知：程序从main函数开始执行。但事实并非如此。
在你写的main函数执行之前，芯片已经默默完成了一系列复杂的工作——从硬件复位、栈指针初始化、中断向量表加载，到系统时钟的初步配置。这个过程由启动文件（startup.s） 和SystemInit函数共同完成。而HAL_Init()，则是HAL库一切功能的起点，必须在任何其他HAL函数之前调用。
本文将从硬件复位开始，逐行拆解STM32从通电到HAL_Init()执行完毕的完整启动逻辑，带你理解每一个环节背后的设计意图。

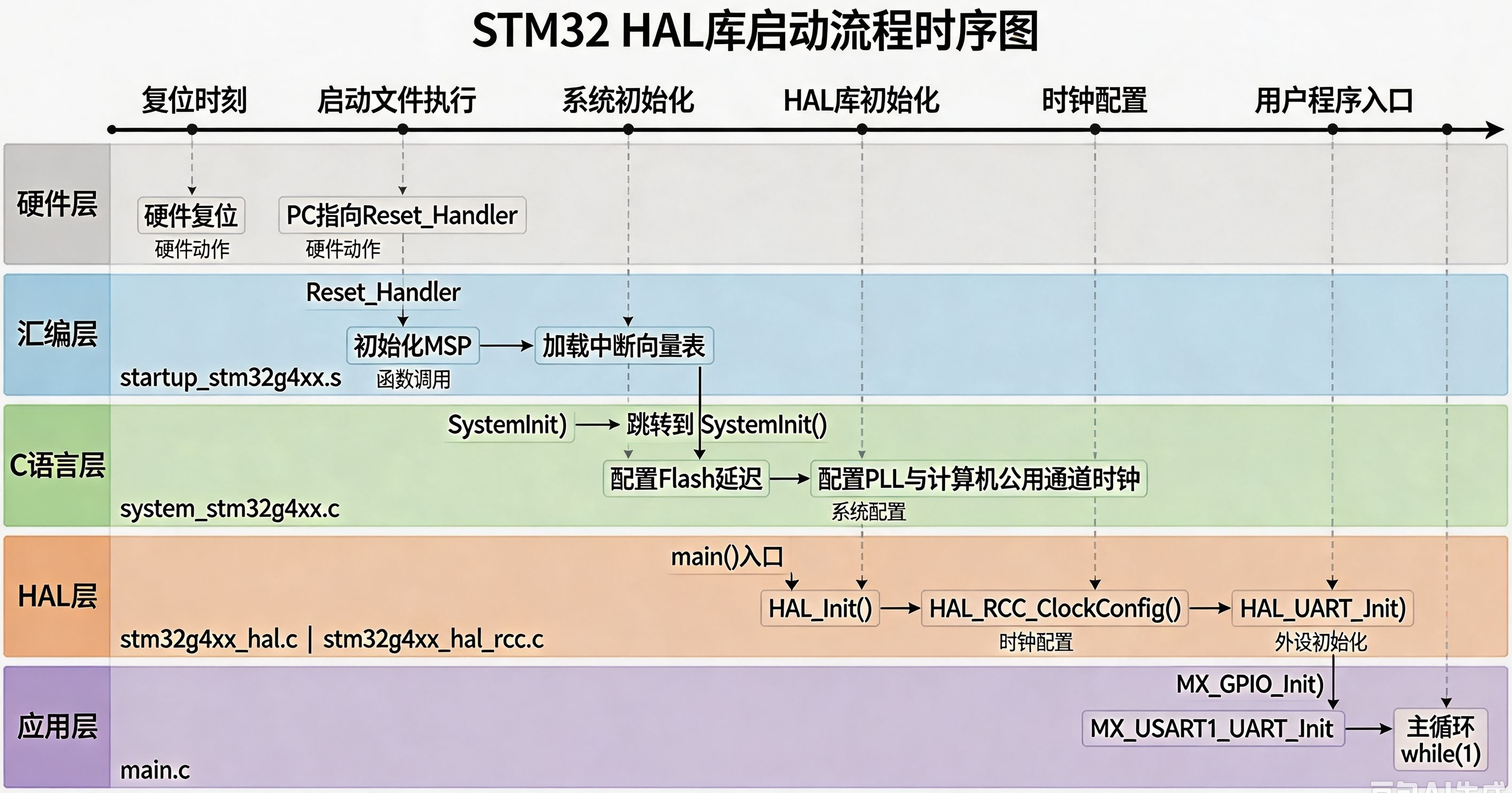

2. 从复位到main：芯片“苏醒”的完整流程
2.1 硬件复位：一切从0开始
当芯片上电或按下复位按钮时，Cortex-M处理器会执行以下硬件级别的操作：
- 从地址0x00000000读取初始栈指针（MSP） ，加载到主栈指针寄存器
- 从地址0x00000004读取复位向量地址，跳转到该地址执行代码
这两个地址通常存储在Flash的起始位置，由启动文件（startup_stm32fxxx.s）定义。这是芯片执行的第一条指令——不是你的main函数，而是复位中断服务程序（Reset_Handler）。
2.2 启动文件（startup.s）：C语言运行前的“铺路工”
启动文件是一段汇编代码，由芯片厂商提供。它在进入main之前完成了以下关键工作：
（1）初始化栈指针：设置主栈指针（MSP）的起始地址
（2）初始化中断向量表：建立异常和中断处理函数的入口地址表
（3）初始化数据段：
- 将
.data段（已初始化的全局变量）从Flash拷贝到SRAM - 将
.bss段（未初始化的全局变量）在SRAM中清零
（4）调用SystemInit()函数：进行系统时钟的初步配置
（5）跳转到__main：最终进入C语言的世界，调用你的main()函数
💡 关键理解：启动文件做的事情，本质上是在C语言运行环境建立之前，把“舞台”搭好——栈、堆、全局变量的内存布局都准备好了，C语言才能正常运行。
2.3 SystemInit()：系统时钟的“预热”
SystemInit()函数定义在system_stm32fxxx.c文件中，在启动文件中被调用。它的核心任务是：
复位RCC（复位和时钟控制）寄存器到默认状态：
- 使能内部高速时钟（HSI）
- 禁用外部高速时钟（HSE）、CSS、PLL等
- 复位CFGR寄存器（时钟配置寄存器）为0
- 禁用所有RCC中断
⚠️ 重要区别：在标准库中，
SystemInit()会完成完整的时钟配置（如设置PLL、切换系统时钟）。但在HAL库中，SystemInit()只做最基本的复位和HSI使能，完整的时钟配置留给了main()中的SystemClock_Config()函数。
这意味着：进入main函数时，系统还运行在内部HSI时钟（通常为16MHz或8MHz），而不是你最终想要的高速时钟。
3. HAL_Init()：HAL库的“总开关”
当你进入main函数，第一个执行的必须是HAL_Init()。它的内部实现如下：
HAL_StatusTypeDef HAL_Init(void)
{
/* 设置中断优先级分组 */
HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
/* 使用滴答定时器作为默认时基，配置为1ms滴答 */
if (HAL_InitTick(TICK_INT_PRIORITY) != HAL_OK) {
return HAL_ERROR;
}
/* 初始化底层硬件 */
HAL_MspInit();
/* 返回函数状态 */
return HAL_OK;
}
3.1 第一步：配置NVIC中断优先级分组
HAL_Init()首先调用HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4)设置中断优先级分组。
NVIC（嵌套向量中断控制器）的优先级分为抢占优先级和响应优先级两部分。分组决定了这两部分各占多少位：
| 分组 | 抢占优先级位数 | 响应优先级位数 | 抢占优先级取值 | 响应优先级取值 |
|---|---|---|---|---|
| NVIC_PriorityGroup_0 | 0 | 4 | 0 | 0~15 |
| NVIC_PriorityGroup_1 | 1 | 3 | 0~1 | 0~7 |
| NVIC_PriorityGroup_2 | 2 | 2 | 0~3 | 0~3 |
| NVIC_PriorityGroup_3 | 3 | 1 | 0~7 | 0~1 |
| NVIC_PriorityGroup_4 | 4 | 0 | 0~15 | 0 |
NVIC_PRIORITYGROUP_4 意味着4位全部用于抢占优先级，没有响应优先级。这是HAL库的默认配置，也是大多数STM32工程的标准配置。
3.2 第二步：配置SysTick作为时基（1ms心跳）
HAL_Init()调用HAL_InitTick()，将SysTick定时器配置为每1ms产生一次中断。
__weak HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)
{
/* 配置SysTick每1ms产生一次中断 */
if (HAL_SYSTICK_Config(SystemCoreClock / (1000U / uwTickFreq)) > 0U) {
return HAL_ERROR;
}
/* 配置SysTick中断优先级 */
HAL_NVIC_SetPriority(SysTick_IRQn, TickPriority, 0U);
return HAL_OK;
}
关键细节：
- 此时系统时钟还是HSI（如16MHz），所以SysTick的实际频率是基于HSI计算的
- SysTick中断优先级被设置为最低（数值最大）
HAL_InitTick()使用__weak修饰，允许用户重写该函数以实现自定义时基
💡 为什么要1ms心跳：HAL库的
HAL_Delay()、超时计数等函数都依赖这个1ms的时基。没有HAL_Init()，HAL_Delay()就无法工作。
3.3 第三步：调用HAL_MspInit()回调
HAL_Init()最后调用HAL_MspInit()函数。
HAL_MspInit()是一个弱定义（weak） 的回调函数：
- 默认实现为空函数（在
stm32fxxx_hal.c中） - 开发者可以在
stm32fxxx_hal_msp.c中重写该函数 - 通常用于全局级别的底层硬件初始化，如：
- 配置全局的GPIO时钟
- 设置系统级的中断优先级
- 初始化调试接口（如SWD）
💡 MSP的含义：MSP是“MCU Support Package”的缩写，指的是与具体MCU硬件相关的底层支持代码。
HAL_MspInit()的设计意图是将硬件相关的初始化与HAL核心逻辑分离，提高代码的可移植性。
3.4 HAL_Init()执行前后的状态对比
| 项目 | 执行HAL_Init()前 | 执行HAL_Init()后 |
|---|---|---|
| 系统时钟 | HSI（内部高速时钟） | HSI（未改变） |
| SysTick | 未配置 | 1ms中断，最低优先级 |
| NVIC分组 | 默认（可能未配置） | 优先级分组4 |
| Flash预取 | 未配置 | 已使能（取决于宏定义） |
| 底层硬件 | 未初始化 | 调用了HAL_MspInit() |
4. HAL_Init()之后的配置
4.1 时钟配置（SystemClock_Config()）
HAL_Init()不会配置系统时钟，它只是初始化了HAL库本身。系统时钟的完整配置需要在HAL_Init()之后调用SystemClock_Config()完成。
SystemClock_Config()通常由STM32CubeMX自动生成，完成以下工作：
- 选择时钟源：启用HSE（外部晶振）或HSI，配置PLL倍频
- 配置AHB/APB分频：设置各总线时钟（如AHB=72MHz、APB1=36MHz）
- 验证时钟稳定性：检查晶振起振标志
典型代码结构：
int main(void)
{
HAL_Init(); // 1. HAL库初始化
SystemClock_Config(); // 2. 系统时钟配置（必须在HAL_Init之后）
MX_GPIO_Init(); // 3. 外设初始化
// ...
}
4.2 时基的更新
当SystemClock_Config()改变了系统时钟频率后，需要更新SysTick的配置以保持1ms时基的准确性。
HAL库通过HAL_RCC_ClockConfig()函数自动处理这一过程——它会重新调用HAL_InitTick()，根据新的SystemCoreClock重新计算SysTick的重装载值。
4.3 初始化顺序的重要性
HAL_Init() → SystemClock_Config() → 外设初始化
这个顺序是不可颠倒的：
| 顺序 | 原因 |
|---|---|
HAL_Init()必须在最前 | 任何其他HAL函数都依赖HAL库的时基和NVIC配置 |
| 时钟配置必须在HAL_Init之后 | HAL_Init()中SysTick的配置使用的是HSI，此时时钟尚未配置 |
| 外设初始化在时钟配置之后 | 外设的时钟来自配置后的系统时钟树 |
⚠️ 常见错误：如果在
HAL_Init()之前调用HAL_Delay()或其他HAL函数，会导致程序崩溃或进入硬错误。

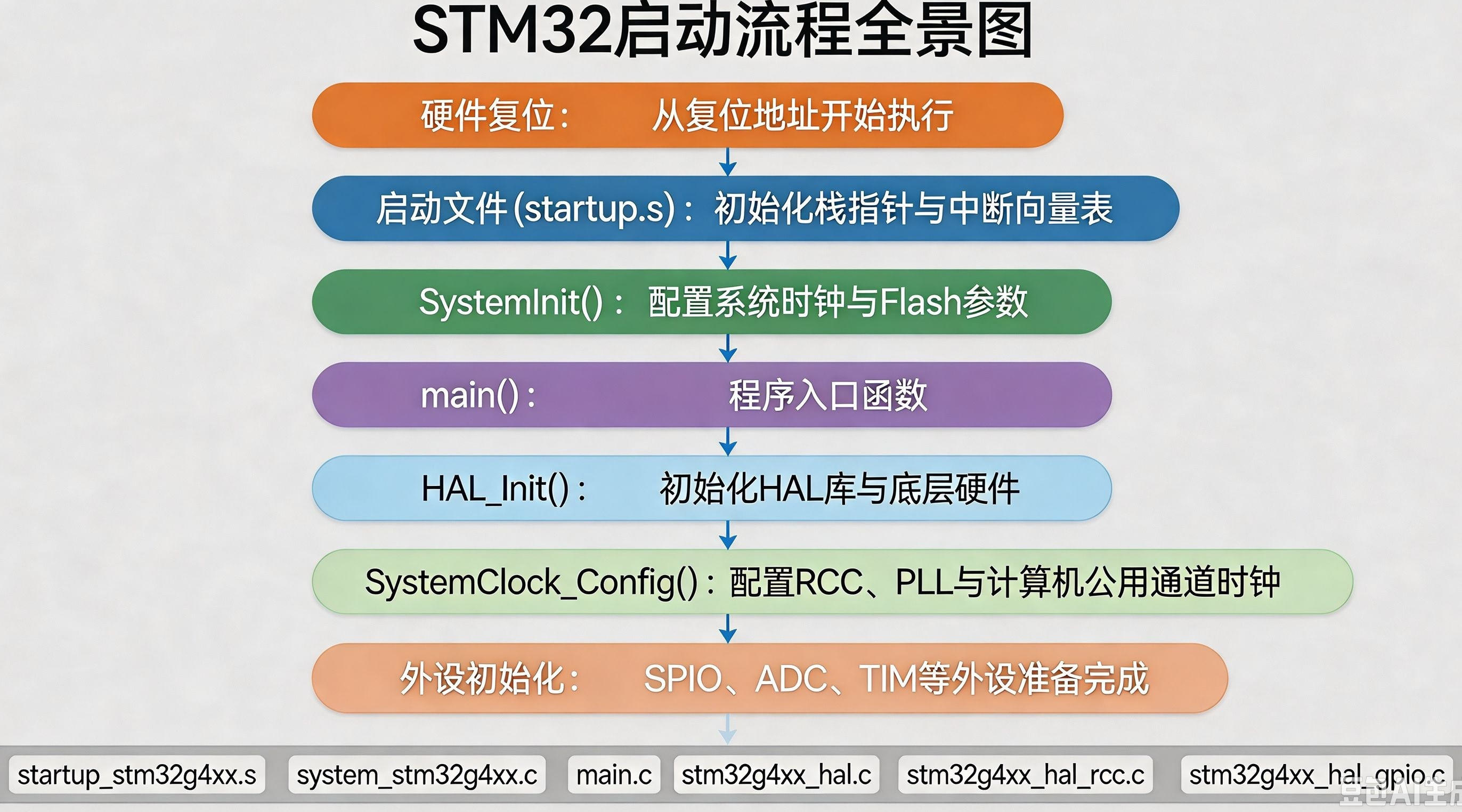

5. 启动流程完整全景图
┌─────────────────────────────────────────────────────────────────────────────┐
│ STM32 HAL库完整启动流程 │
├─────────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ ① 硬件复位 │ │
│ │ - 从0x00000000加载MSP（主栈指针） │ │
│ │ - 从0x00000004加载PC（复位向量）→ 跳转到Reset_Handler │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ ② 启动文件（startup_stm32fxxx.s）- 汇编层 │ │
│ │ - 初始化栈指针 │ │
│ │ - 建立中断向量表 │ │
│ │ - 拷贝.data段（Flash → SRAM） │ │
│ │ - 清零.bss段 │ │
│ │ - 调用 SystemInit() │ │
│ │ - 跳转到 __main → main() │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ ③ SystemInit() - system_stm32fxxx.c │ │
│ │ - 使能HSI（内部高速时钟） │ │
│ │ - 禁用HSE、CSS、PLL │ │
│ │ - 复位CFGR寄存器 │ │
│ │ - 禁用所有RCC中断 │ │
│ │ ⚠️ HAL库中不做完整时钟配置，留到main中处理 │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────────────────┐ │
│ │ ④ main() - 用户代码 │ │
│ │ │ │
│ │ ┌─────────────────────────────────────────────────────────┐ │ │
│ │ │ ⑤ HAL_Init() - stm32fxxx_hal.c │ │ │
│ │ │ ├── 设置NVIC优先级分组 = 4 │ │ │
│ │ │ ├── 配置SysTick为1ms中断（基于HSI） │ │ │
│ │ │ └── 调用 HAL_MspInit()（用户可重写） │ │ │
│ │ └─────────────────────────────────────────────────────────┘ │ │
│ │ ↓ │ │
│ │ ┌─────────────────────────────────────────────────────────┐ │ │
│ │ │ ⑥ SystemClock_Config() - 用户代码/CubeMX生成 │ │ │
│ │ │ ├── 配置HSE/HSI/PLL │ │ │
│ │ │ ├── 设置AHB/APB分频 │ │ │
│ │ │ └── 验证时钟稳定性 │ │ │
│ │ │ （SysTick自动重配以适应新时钟） │ │ │
│ │ └─────────────────────────────────────────────────────────┘ │ │
│ │ ↓ │ │
│ │ ┌─────────────────────────────────────────────────────────┐ │ │
│ │ │ ⑦ 外设初始化（MX_xxx_Init） │ │ │
│ │ │ ├── GPIO、UART、SPI、I2C... │ │ │
│ │ │ └── 用户应用程序代码 │ │ │
│ │ └─────────────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────────────┘
6. 常见问题与调试技巧
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| 程序卡死在HAL_Init() | Flash等待周期与时钟不匹配 | 检查SystemClock_Config()的时钟配置 |
| HAL_Delay()不工作 | 未调用HAL_Init()或SysTick未配置 | 确保main中第一句是HAL_Init() |
| HAL_Init()返回HAL_ERROR | SysTick配置失败 | 检查系统时钟频率是否异常 |
| 外设初始化失败 | 在时钟配置前初始化外设 | 确保外设初始化在SystemClock_Config()之后 |
| 中断不响应 | NVIC优先级分组未配置 | HAL_Init()会自动配置，确保已调用 |
| 时基不准确 | 时钟配置后SysTick未更新 | HAL_RCC_ClockConfig()会自动处理 |
调试技巧
技巧1：在HAL_Init()中加断点
在HAL_Init()的三个关键步骤处设置断点，观察执行流程：
HAL_NVIC_SetPriorityGrouping()之后HAL_InitTick()之后HAL_MspInit()之后
技巧2：检查SysTick配置
// 在HAL_Init()之后读取SysTick寄存器
uint32_t systick_val = SysTick->VAL;
uint32_t systick_load = SysTick->LOAD;
uint32_t systick_ctrl = SysTick->CTRL;
技巧3：重写HAL_MspInit()添加调试输出
void HAL_MspInit(void)
{
// 添加LED闪烁或串口输出，确认HAL_Init()执行到了最后一步
// 注意：此时串口可能还未初始化，建议用GPIO点灯
}
7. 总结
| 阶段 | 执行位置 | 核心任务 | 关键文件 |
|---|---|---|---|
| 硬件复位 | 硬件层 | 加载MSP和PC | - |
| 启动文件 | 汇编层 | 初始化栈/堆/数据段，调用SystemInit | startup_stm32fxxx.s |
| SystemInit | C语言层 | 使能HSI，复位RCC寄存器 | system_stm32fxxx.c |
| HAL_Init | HAL层 | NVIC分组、SysTick(1ms)、HAL_MspInit | stm32fxxx_hal.c |
| SystemClock_Config | 应用层 | 配置完整时钟树 | 用户代码/CubeMX生成 |
| 外设初始化 | 应用层 | 初始化各外设 | 用户代码 |
HAL_Init的核心职责可以概括为三句话：
- 设置中断优先级分组：让NVIC知道如何裁决中断优先级
- 启动1ms系统心跳：为
HAL_Delay()和超时机制提供时基 - 调用底层硬件初始化钩子：让开发者有机会在HAL层完成全局硬件配置
最重要的原则：HAL_Init()必须是main函数中的第一条语句，在任何其他HAL函数之前调用。这是HAL库正常运行的前提，也是无数调试问题的根源。
理解HAL_Init()的启动逻辑，你就能从“照着模板写代码”进阶到“理解每一行代码为什么存在”的层次。
📚 参考资料
- STM32 HAL库官方文档（STM32Cube firmware packages）
- STM32参考手册（启动配置、NVIC、SysTick章节）
startup_stm32fxxx.s启动文件源码system_stm32fxxx.c系统初始化源码stm32fxxx_hal.cHAL核心源码- 博客《从单片机的启动说起——HAL库的初始化》（CSDN）
- 博客《HAL库启动背后的设计哲学》（CSDN）
