前言

很多STM32新手直接学HAL库、标准库，只会调用函数，完全不懂底层原理，一旦程序异常、调试报错，完全无从下手，本文从零开始，以点灯为例，让你搞懂寄存器开发

实战硬件：STM32F103C8T6

一、配置寄存器（学会看官方参考手册）

1.1 两个手册的区别

• 数据手册：引脚、电气参数
• 参考手册（重点）：所有寄存器地址、功能（写代码只看这个）

1.2 GPIO地址公式

寄存器真实地址 = 外设基地址 + 偏移地址

1.3 怎样看外设基地址

打开《STM32F103 参考手册》，搜索存储器映像，会看到一张外设地址表。
这张表里列出所有外设的基地址：就是这个外设的起始首地址。

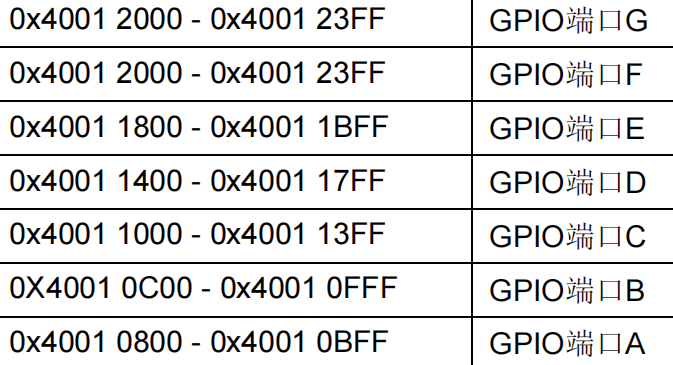

为了方便阅读，我举GPIO的例子，把它各个端口基地址的图片贴在这

现在我们知道了寄存器的外设基地址，那么偏移地址在哪呢？

1.4 怎样看偏移地址

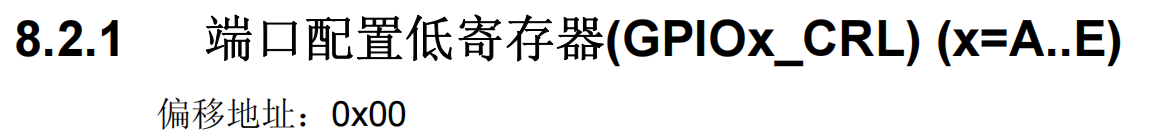

搜索GPIO寄存器描述，这里包括的所有寄存器都有一个名为地址偏移（Offset）的地址，这个就是偏移地址。

下面给出总结，这里有一些专有名词，现在不懂没关系，你只需要知道如何使用，我将通过一个练习来说明

寄存器	偏移Offset	寄存器作用	详细说明
CRL	0x00	0‑7号引脚模式配置寄存器	专门配置 Px0~Px7（0到7号引脚）的工作模式。每个引脚占用4个bit：CNF(2位)设置功能模式，MODE(2位)设置输出速度。可以配置成推挽输出、开漏输出、输入、复用功能。修改某一个引脚时，要先把对应的4bit清零，避免旧配置残留。
CRH	0x04	8‑15号引脚模式配置寄存器	专门配置 Px8~Px15（8到15号引脚）。内部结构、位定义和CRL完全一样。只负责高8个引脚，不要用来操作0‑7引脚。
IDR	0x08	输入数据寄存器	只读寄存器，不能写。用来读取芯片引脚外部真实电平。某bit为1代表引脚外部是高电平；bit为0代表引脚外部是低电平。做按键输入、外部信号检测时读取这个寄存器。对IDR做写操作没有任何效果。
ODR	0x0C	输出数据寄存器	可读、可写。用来设置GPIO引脚输出电平。bit位置1，引脚输出高电平；bit位置0，引脚输出低电平。
BSRR	0x10	置位寄存器（置高）	只写寄存器，读出的数据无意义。对某一位写1，对应GPIO引脚输出高电平；写0不起任何作用。不会影响其他引脚的状态，不需要提前清零，中断中使用很安全。
BRR	0x14	复位寄存器（置低）	只写寄存器，读出的数据无意义。对某一位写1，对应GPIO引脚输出低电平；写0不起任何作用。不会影响其余引脚，工程上优先推荐BSRR+BRR操作输出。

1.5 详细步骤总结

选CRL还是CRH（配置引脚工作模式）

• CRL、CRH专门用来配置引脚模式（输入、输出、速度）。
• 引脚编号 0 ~ 7（Px0~Px7） → 使用 CRL（偏移0x00）
• 引脚编号 8 ~ 15（Px8~Px15） → 使用 CRH（偏移0x04）

根据操作选择电平读写寄存器

想要实现的功能	寄存器	偏移
读取外部引脚电平	IDR	0x08
普通方式读写输出电平	ODR	0x0C
设置引脚输出高电平	BSRR	0x10
设置引脚输出低电平	BRR	0x14

判断逻辑

1. 需要读取外部电压、检测按键 → 使用IDR（只读，不能写）
2. 普通方式控制输出电平 → 使用ODR
3. 拉高引脚 → BSRR，向对应bit写1
4. 拉低引脚 → BRR，向对应bit写1

BSRR、BRR为只写寄存器，读取返回值无意义。

常见错误

1. BSRR写0不能拉低引脚，拉低引脚要使用BRR写1
2. 读取按键电平不要读ODR，外部真实电平看IDR
3. CRL、CRH只设置模式，不能控制引脚输出高低电平

口诀：0‑7用CRL，8‑15找CRH；读按键用IDR；ODR普通输出；BSRR拉高，BRR拉低。

---

二、使用APB2 外设时钟使能寄存器

2.1 什么是APB2总线

STM32内部外设挂载在不同总线上：

• APB2总线：挂载GPIOA、GPIOB、GPIOC、GPIOD、GPIOE、USART1、SPI1等高速外设
• APB1总线：挂载USART2、TIM2‑TIM4、I2C等外设，由RCC_APB1ENR控制时钟
  GPIO端口全部挂载在APB2总线上，因此操作GPIO，就要操作RCC_APB2ENR。

2.2 为什么必须开启时钟

STM32低功耗机制：上电之后所有外设时钟默认关闭。
时钟相当于外设的工作动力，没有时钟，外设内部电路不工作。
即使你给CRL、CRH、ODR寄存器写入配置，硬件也不会生效，引脚没有任何反应。
开启时钟本质：向RCC_APB2ENR对应bit写1，给对应外设提供时钟信号，外设才能正常工作。

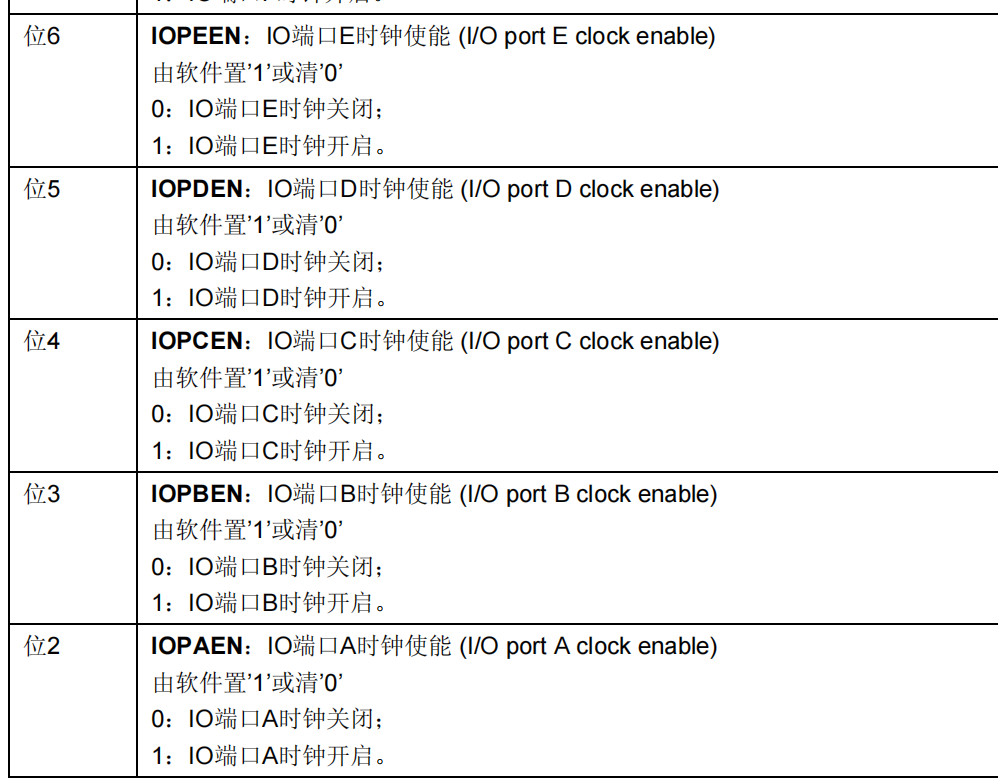

2.3 RCC_APB2ENR关键bit位

写1开启时钟，写0关闭时钟

也就是

bit位	控制外设
bit2	GPIOA时钟
bit3	GPIOB时钟
bit4	GPIOC时钟
bit5	GPIOD时钟
bit6	GPIOE时钟

---

三、练习：点亮LED灯

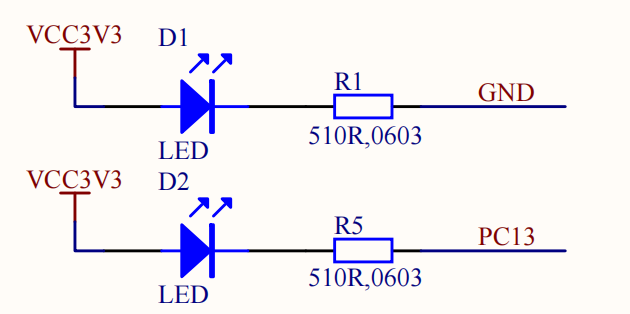

3.1 LED原理图分析

LED点亮条件：阳极电压 > 阴极电压，形成电流。

1. PC13输出低电平(0V)，对应寄存器bit写0
   阳极3.3V，阴极0V，存在电压差。
   电流路径：VCC3V3 →LED →R5 →PC13。
   有电流，LED点亮。

2. PC13输出高电平(3.3V)，对应寄存器bit写1
   阳极3.3V，阴极3.3V，两端电压几乎相等，没有电流。
   LED熄灭。

R5(510Ω)是限流电阻，保护LED，防止电流过大烧坏灯珠。

上方D1：阴极直接通过电阻接GND，上电就常亮，不受单片机控制。

3.2 完整代码及分析

led.h

#ifndef __LED_H
#define __LED_H

void led_init(void);
void led_on(void);
void led_off(void);

#endif

main.c

#include"led.h"
int main (void)
{

	led_init();

	while(1)
	{
		led_on();
		led_off();
	}

}

led.c

#include "led.h"

//PC13 板载LED：高电平灭、低电平亮
void led_init(void)
{
    //1.开启GPIOC时钟
    *((volatile unsigned int*)(0x40021000 + 0x18)) |= 1 << 4;

    //2.清空PC13旧配置
    *((volatile unsigned int*)(0x40011000 + 0x04)) &= ~(0xf << 20);

    //3.配置PC13 推挽输出 50MHZ  00 11
    *((volatile unsigned int*)(0x40011000 + 0x04)) |= 3 << 20;

    //4.默认熄灭
    *((volatile unsigned int*)(0x40011000 + 0x0C)) |= 1 << 13;
}

//点亮LED
void led_on(void)
{
    *((volatile unsigned int*)(0x40011000 + 0x0C)) &= ~(1 << 13);
}

//熄灭LED
void led_off(void)
{
    *((volatile unsigned int*)(0x40011000 + 0x0C)) |= 1 << 13;
}

led.c代码解析

硬件背景：板载LED接PC13；PC13输出低电平(0)灯亮，输出高电平(1)灯灭
寄存器地址说明

• RCC_APB2ENR：0x40021000 + 0x18 时钟控制寄存器
• GPIOC_CRH：0x40011000 + 0x04 PC8~PC15模式配置寄存器
• GPIOC_ODR：0x40011000 + 0x0C IO输出电平寄存器
• 寄存器访问模板：*((volatile unsigned int *)(基地址 + 偏移))

1.开启GPIOC时钟

    //1.开启GPIOC时钟
    *((volatile unsigned int*)(0x40021000 + 0x18)) |= 1 << 4;

1. 0x40021000 + 0x18：RCC_APB2ENR寄存器硬件物理地址，STM32寄存器地址固定写死。
2. (volatile unsigned int *)：把数字地址强制转为无符号int类型指针。
   • volatile关键字：告诉编译器这是硬件寄存器，禁止编译器做优化，每次读写都直接访问硬件，去掉会出现莫名其妙bug。
3. 最前面的*：指针解引用，代表读写这个地址对应的硬件寄存器。
4. 1 << 4：数字1二进制0001，向左移动4位，得到0001 0000，bit4等于1，其余bit全部为0。

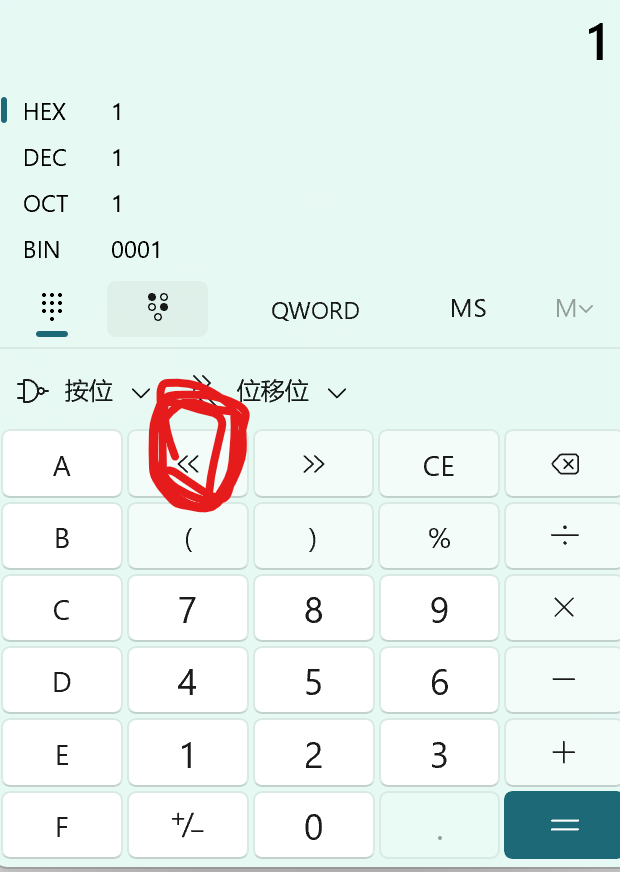

小技巧：借助电脑的计算器：Win+R → 输入 calc → 回车
这个代表偏移

2.清空PC13旧配置

    //2.清空PC13旧配置
    *((volatile unsigned int*)(0x40011000 + 0x04)) &= ~(0xf << 20);

1. 0x40011000 + 0x04：GPIOC_CRH寄存器地址，PC8~PC15引脚全部由CRH寄存器配置。

   手册：PC13占用CRH的bit20、bit21、bit22、bit23，一个GPIO引脚占用4bit配置模式。

2. 0xf：十六进制，二进制1111，4个连续的1，正好对应PC13的4个配置位。
3. 0xf << 20：将1111整体向左移动20位，对齐bit20~bit23。
4. ~(0xf << 20)：~按位取反运算符，bit20‑23变成0000，寄存器剩下所有bit全部变成1。
5. &=：按位与赋值，等价a = a & b。运算规则：有0则0，全1才1。
   • 只把bit20‑bit23强制清零，寄存器其他bit完全不变。

为什么要清零：单片机上电寄存器是随机乱值，不清零旧配置，新引脚模式会出错。

3.配置PC13推挽输出 50MHZ

    //3.配置PC13 推挽输出 50MHZ  00 11
    *((volatile unsigned int*)(0x40011000 + 0x04)) |= 3 << 20;

1. 3二进制=0011。
2. 3 << 20：把二进制0011移动到bit20、bit21。

CRH每个引脚4bit格式：CNF1 CNF0 MODE1 MODE0
PC13：bit23 bit22 bit21 bit20 = 00 11

• MODE[1:0] = 11：输出模式，最大速度50MHz
• CNF[1:0] = 00：通用推挽输出，引脚既可以输出0V，也可以输出3.3V。

4.初始化默认熄灭LED

    //4.默认熄灭
    *((volatile unsigned int*)(0x40011000 + 0x0C)) |= 1 << 13;
}

1. 0x40011000 + 0x0C：GPIOC_ODR输出寄存器地址。ODR每1bit对应一个IO引脚输出电平。bit13对应PC13。
   • bit13=1：引脚输出高电平3.3V
   • bit13=0：引脚输出低电平0V
2. 1 <<13：bit13位置置1，其余bit为0。
3. |=：把ODR寄存器bit13写1。

5.led_on() 点亮LED函数

//点亮LED
void led_on(void)
{
    *((volatile unsigned int*)(0x40011000 + 0x0C)) &= ~(1 << 13);
}

1. 操作ODR输出寄存器。
2. 1 <<13：bit13=1。
3. ~(1<<13)：按位取反，bit13变为0，其他所有bit全部为1。
4. &=：只把bit13写0，其余bit保持不变。

ODR.bit13 =0 →PC13输出0V低电平，LED点亮。

6.led_off() 熄灭LED函数

//熄灭LED
void led_off(void)
{
    *((volatile unsigned int*)(0x40011000 + 0x0C)) |= 1 << 13;
}

3.3 使用BSRR/BRR寄存器

不需要清除位，不会出错，推荐工程使用：

//亮灯
*((volatile unsigned int*)(0x40011000+0x14)) |= 1<<13;
//灭灯
*((volatile unsigned int*)(0x40011000+0x10)) |= 1<<13;

读者一定要自己写出完整代码检验一下

总结

1. 开启外设时钟永远是第一步，不开时钟GPIO完全无效。
2. CRH寄存器：每个引脚占4bit，设置引脚工作模式
   • 清空旧值：&= ~(0xf << n)
   • 设置新模式：|= 数值 << n
3. ODR寄存器：1bit控制1个引脚输出电平
   • 输出高电平（置1）：|= 1 << n
   • 输出低电平（置0）：&= ~(1 << n)
4. volatile关键字操作硬件寄存器不能省略。
5. 灯亮灭不只看寄存器0/1，必须看原理图；PC13电路是写0亮，写1灭。

---
