本文整理一套基于 STM32 的环境监测系统，通过温湿度、气压和风速采集模块获取环境数据，在 OLED 或上位机界面显示，并利用 Wi-Fi 实现远程传输；当数据超过阈值时，蜂鸣器和 LED 立即报警。

文章标签：STM32、环境监测、传感器、ESP8266、嵌入式系统

一、系统目标与应用场景

云贵高原地形复杂，温湿度、气压和风速等参数变化明显。监测设备不仅要持续采集数据，还要在网络不稳定时保持本地显示与报警能力。因此，本系统采用“本地闭环优先、无线传输增强”的设计：即使 Wi-Fi 暂时中断，采集、阈值判断和声光报警仍能独立运行。

二、硬件与通信架构

STM32 负责传感器读取、数据处理、阈值比较和外设控制；OLED 显示实时数值；ESP8266 将数据发送至手机或上位机；LED 与蜂鸣器承担现场报警。各模块采用清晰接口连接，方便单独调试和故障定位。

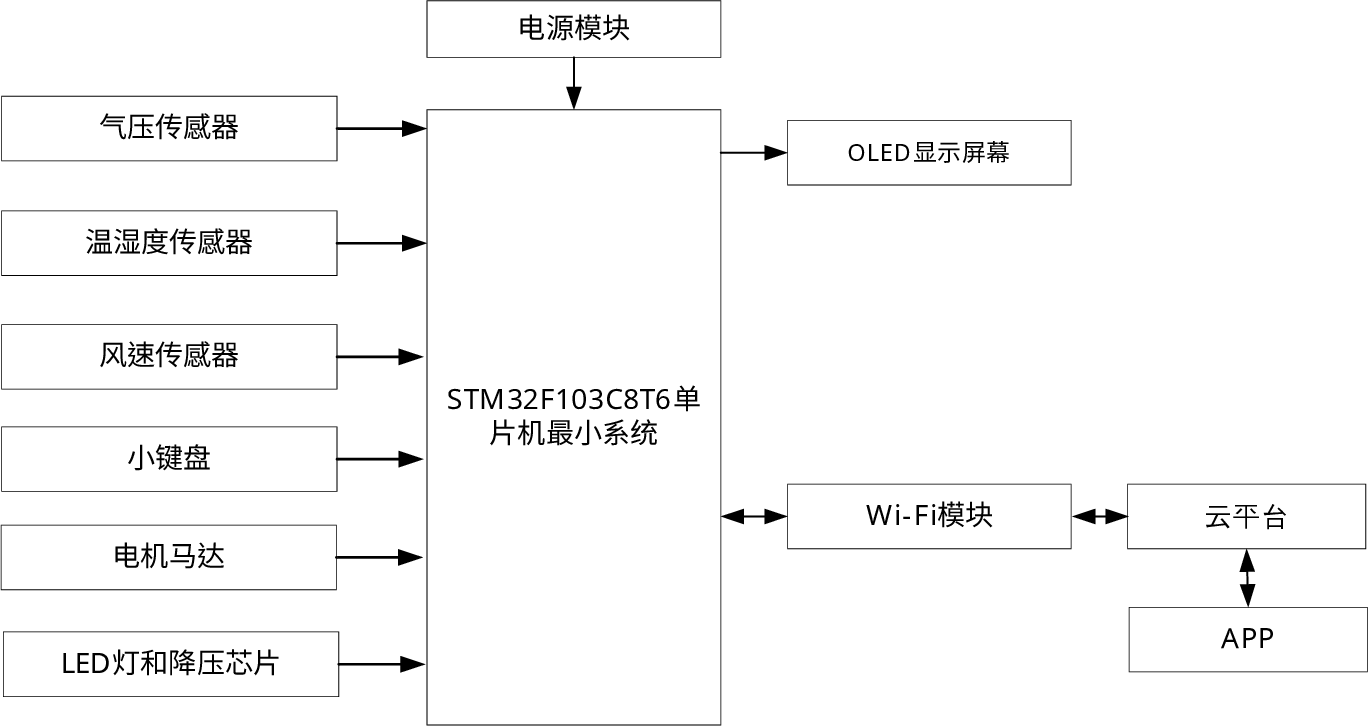

图 1  云贵高原环境监测系统总体架构

三、软件主流程

系统上电后先初始化时钟、GPIO、通信总线、OLED 和 Wi-Fi 模块，再周期读取各类传感器。采集数据经过有效性校验和必要的滤波后显示并上传，随后与用户设定阈值比较；若超限，则控制蜂鸣器和对应 LED 报警。

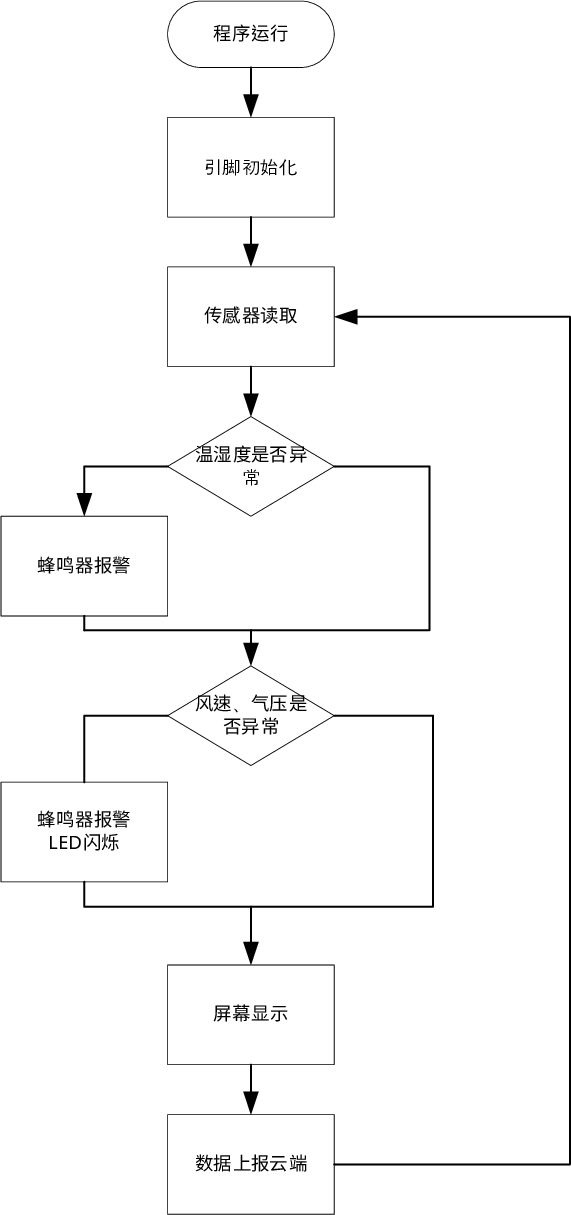

图 2  环境监测系统软件总体流程

四、远程连接与阈值设置

手机或上位机通过 Wi-Fi 与设备建立连接，读取当前温度、湿度、气压和风速数据，并下发上下限阈值。设备接收参数后需要校验范围和上下限关系，再保存到非易失存储区，避免重启后恢复默认值。

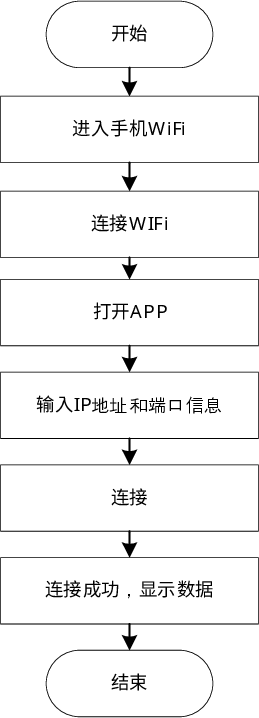

图 3  手机 Wi-Fi 连接与数据交互流程

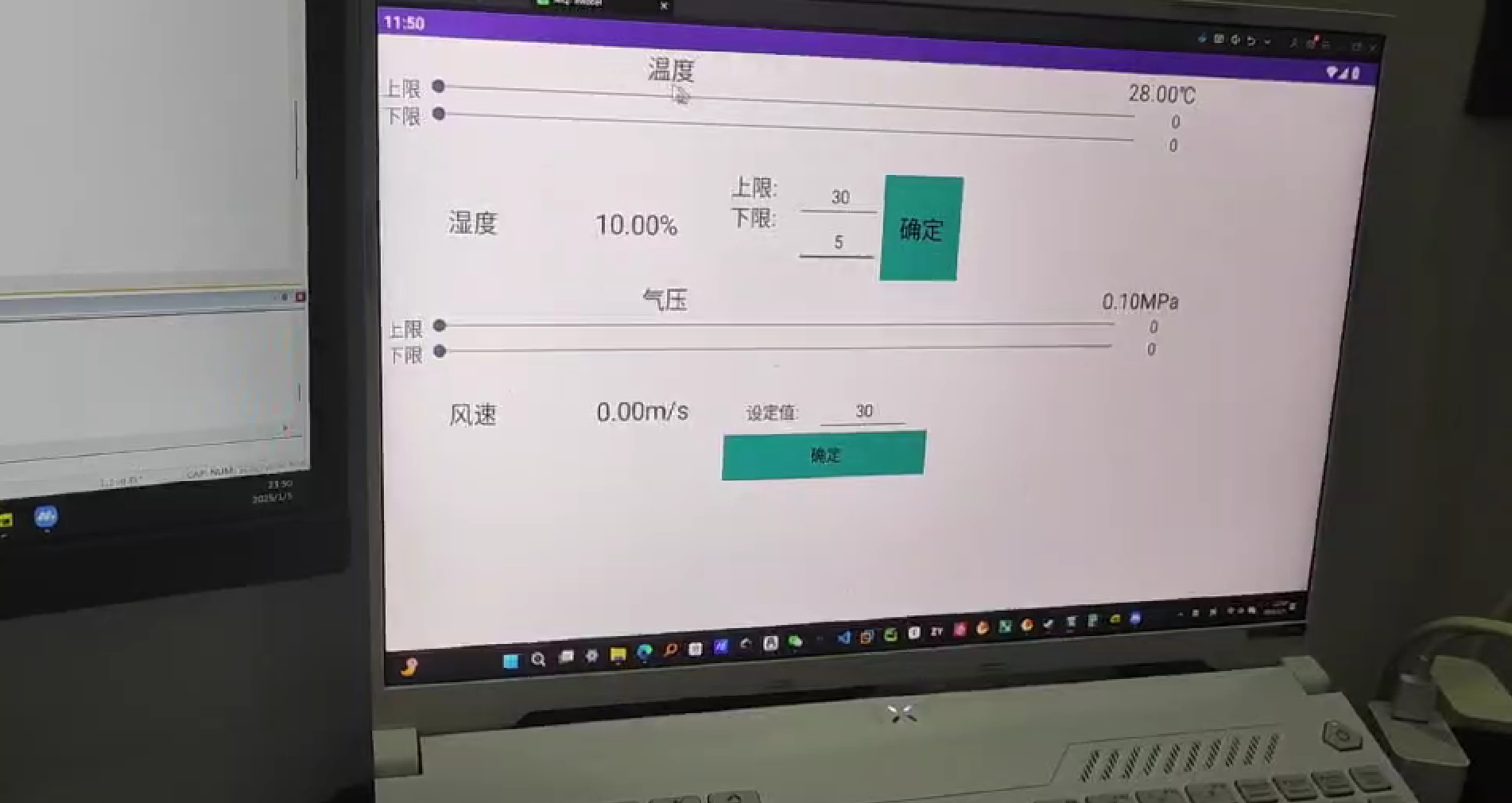

图 4  环境参数与阈值设置界面

五、实物调试与异常报警

实物测试应分为单模块测试、联合采集测试和异常报警测试。先验证每个传感器读数，再检查显示与网络上传，最后通过人为改变输入或临时调整阈值触发报警。这样可以快速判断问题位于传感器、通信、阈值逻辑还是执行器。

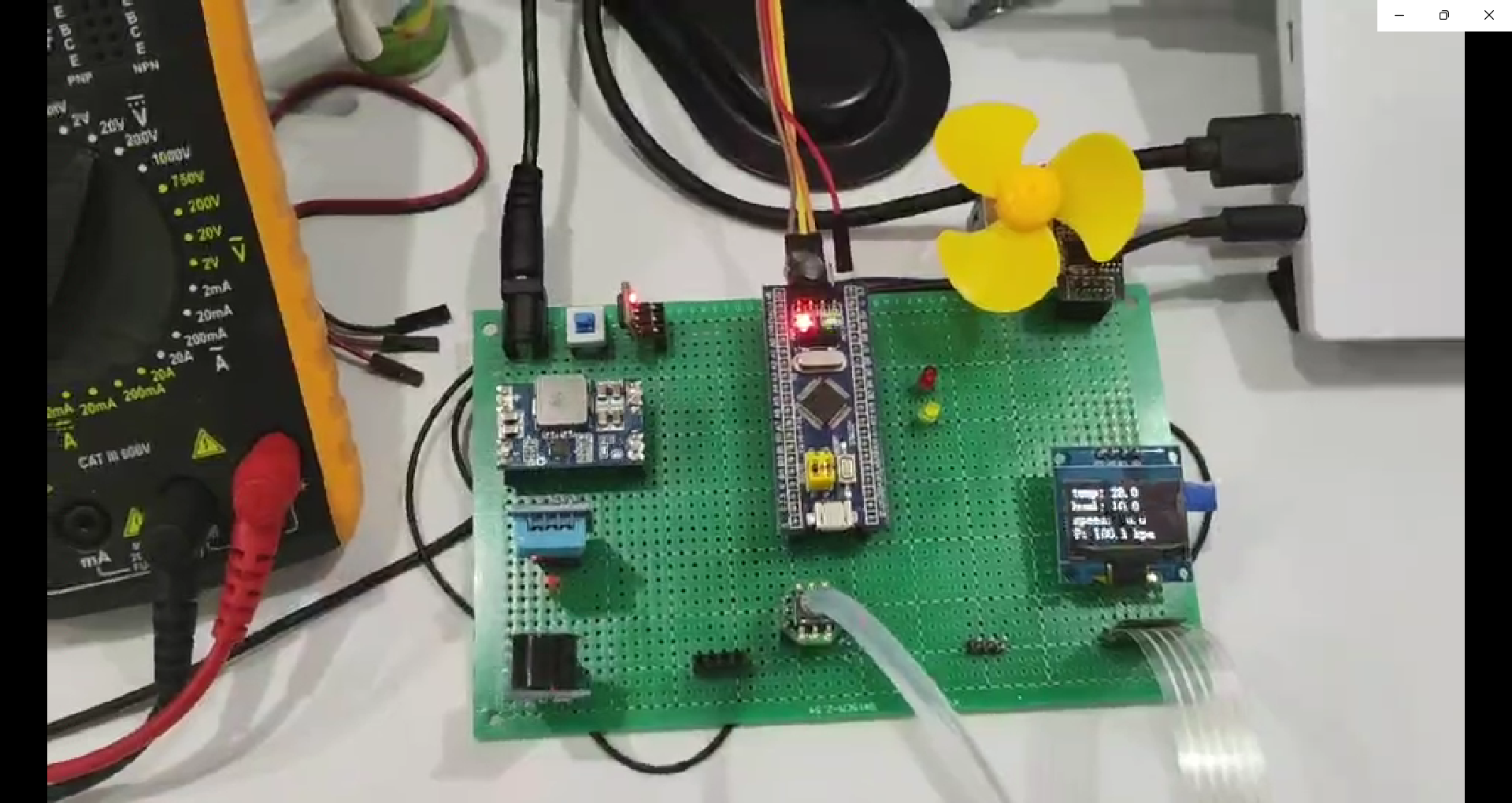

图 5  环境监测系统实物与采集测试

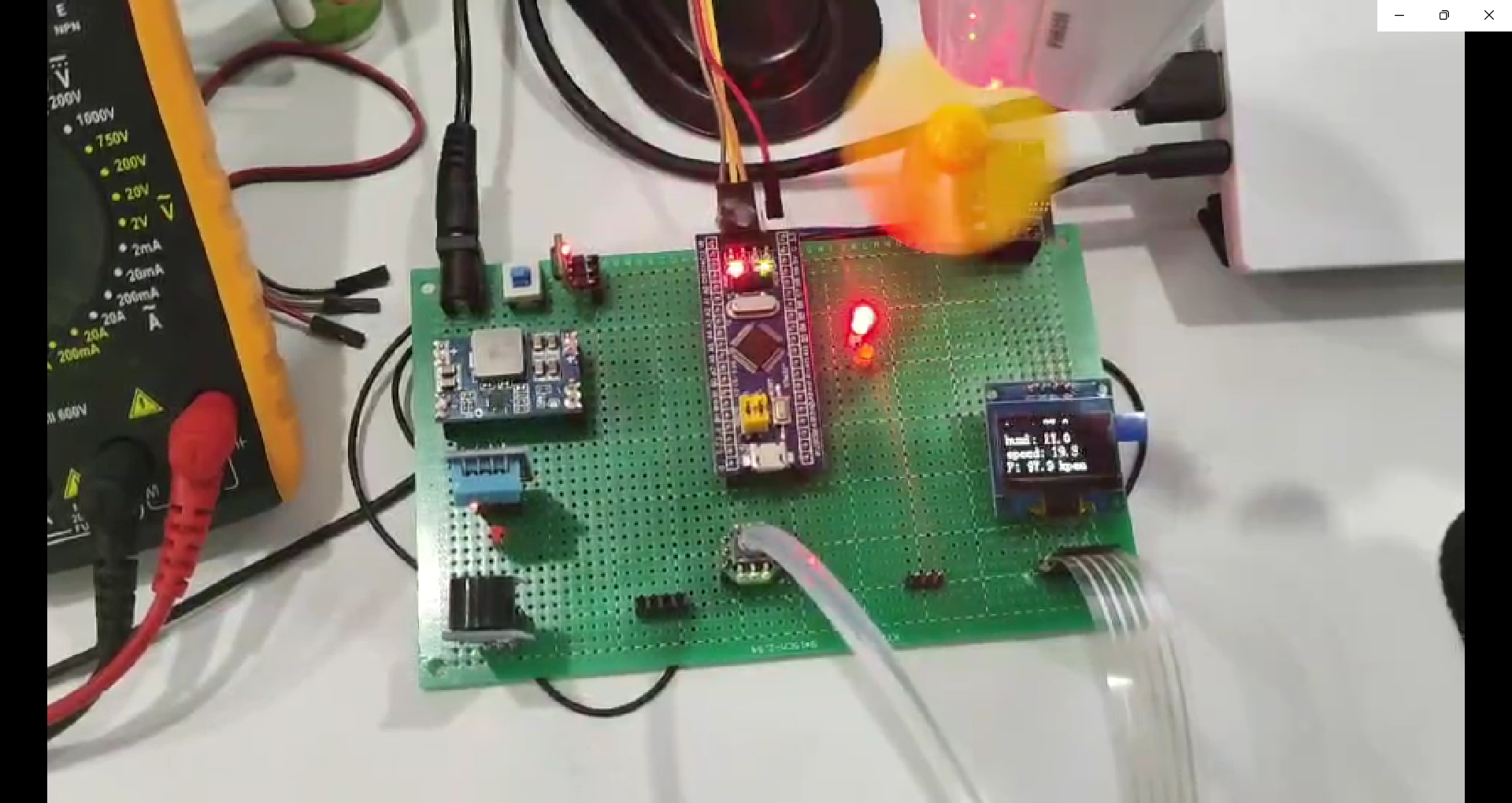

图 6  环境参数超限后的声光报警测试

六、关键实现细节

采样周期	温湿度与气压无需毫秒级读取，可按传感器响应时间设置周期，降低总线占用与功耗。
异常值处理	对读取失败、越界值和突变值设置错误码或滤波策略，避免误触发报警。
阈值持久化	修改阈值后写入 Flash 或 EEPROM，并采用校验字段防止掉电写入异常。
网络容错	Wi-Fi 断开时本地显示和报警必须继续运行，恢复后再继续上传。
报警去抖	连续多次超限才触发，恢复到安全区间后再解除，避免临界值附近频繁鸣叫。

技术校对：原始材料中的风速传感器型号表述应结合实物 BOM 与原理图再次核验。MPU-6050 通常属于六轴惯性传感器，不宜在未核实的情况下直接称为风速传感器；正式发布时建议统一写作“风速采集模块”，并补充准确型号。

七、完整原理图与项目总结

完整原理图用于核对电源、STM32 最小系统、传感器接口、Wi-Fi、OLED、LED 与蜂鸣器的连接关系。实际制板前还应检查供电电压、接口电平、上拉电阻和去耦电容，避免模块可单独运行但整机不稳定。

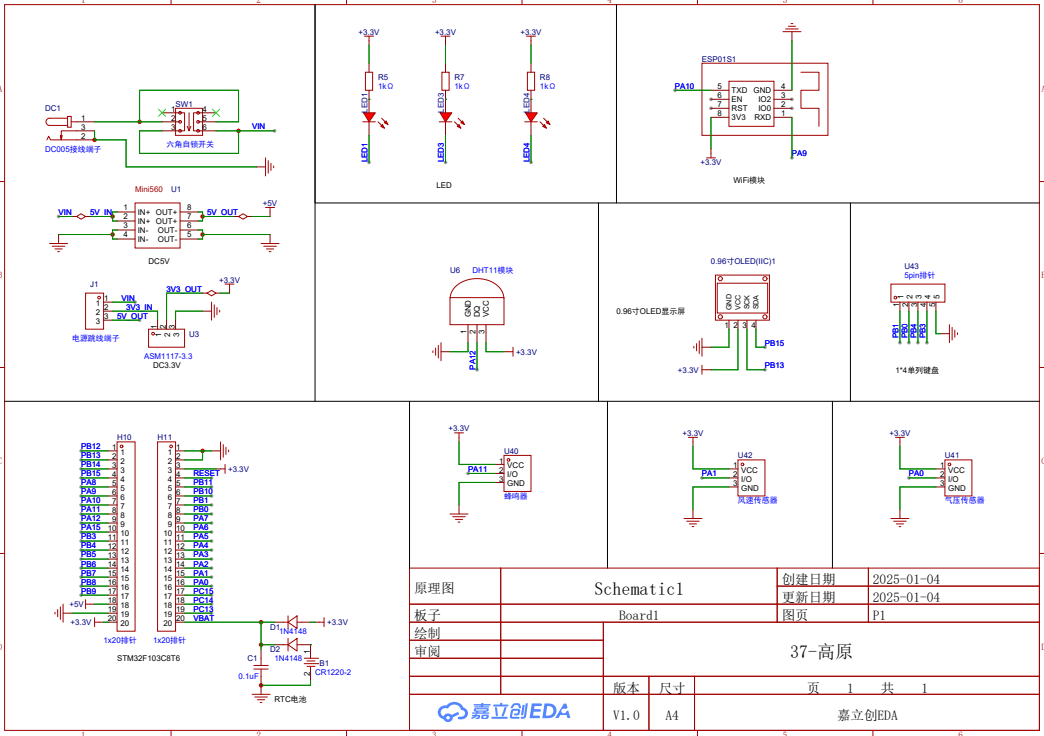

图 7  云贵高原环境监测系统完整原理图

该系统形成了“采集—显示—上传—判断—报警”的完整闭环。后续可以增加数据曲线、离线存储、低功耗模式和多节点组网，使其适用于更长时间、更大范围的环境监测。
