一、MCU内部总线架构与统一编址详解

在正式深入理解点灯程序之前，我们需要先打通一个至关重要的底层概念——总线与统一编址。这不仅是理解STM32等MCU如何工作的基石，更是我们后续编写代码、操作寄存器的理论依据。为了让大家更直观地理解，我们将结合各种图片，从物理连接、逻辑架构到软件映射进行全方位的拆解。

1.1 总线主从设备与连接基础

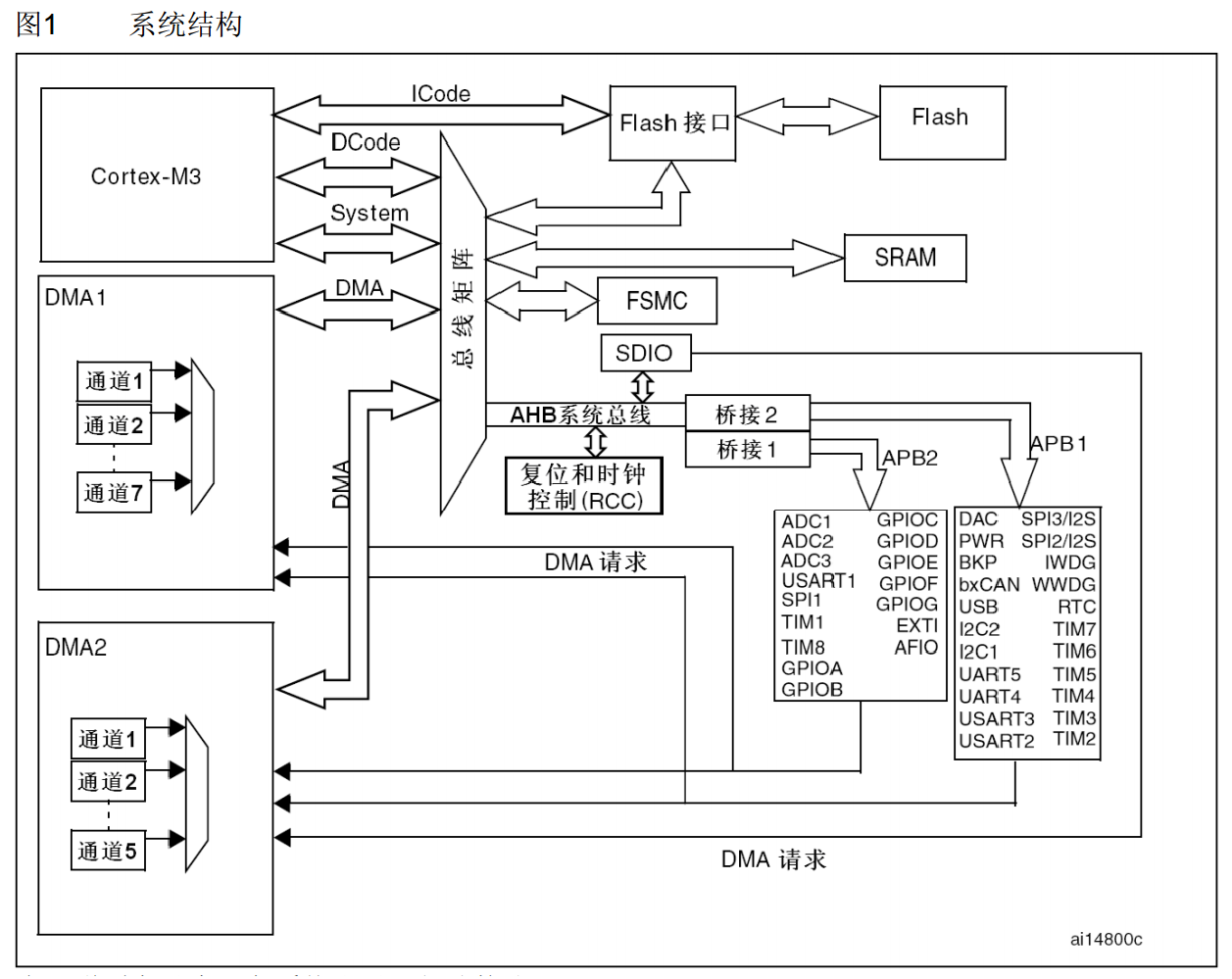

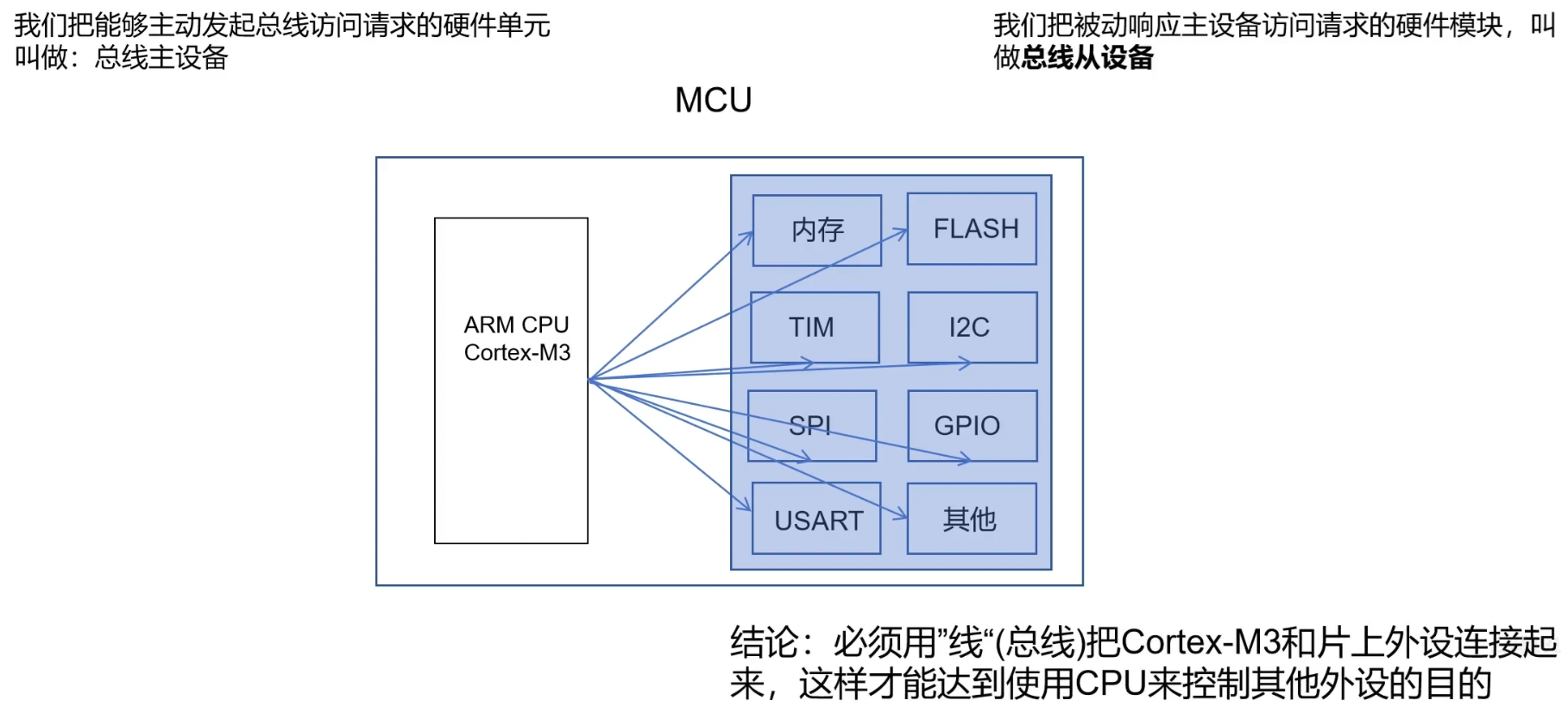

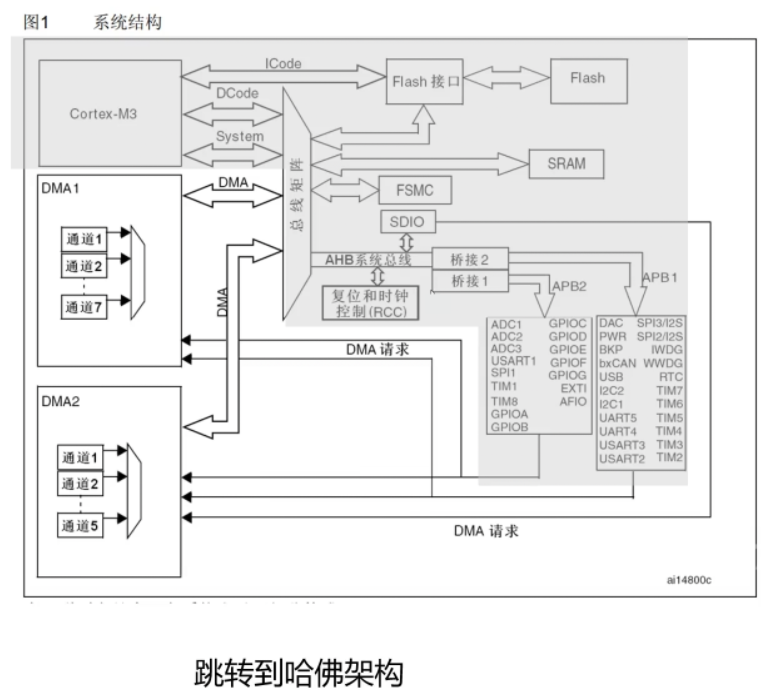

之前的文章在STM32或接触ARM Cortex-M3内核时，我都贴过一张MCU内部结构图，但往往没有深究其背后的逻辑。首先我们要明确，MCU内部并非孤立存在的组件堆砌，它包含了ARM Cortex-M3这样的CPU核心，以及大量的片上外设（如GPIO、定时器、通信接口等）。这些外设提供了数据存储能力和设备控制能力。

既然我们要编写代码来控制这些外设，就必须在硬件层面建立连接。如果没有“线”作为数据通路，CPU发出的数据信号就无法传输到具体的外设中，控制也就无从谈起。这种在MCU内部连接各个硬件模块的“线”，我们称之为总线。

基于总线的交互关系，我们将MCU内部的设备分为两类：

• 总线主设备：指能够主动发起对硬件单元访问请求的设备。最典型的就是ARM CPU，此外还有我们后续文章中会写到的DMA（直接存储器访问）控制器。它们就像发号施令的“皇帝”或“指挥官”。
• 总线从设备：指被动响应主设备请求的硬件模块。例如内存、Flash以及各类片上外设（GPIO、I2C等）。它们相当于执行具体任务的“职能部门”。


1.2 总线矩阵：解决互联复杂度的关键

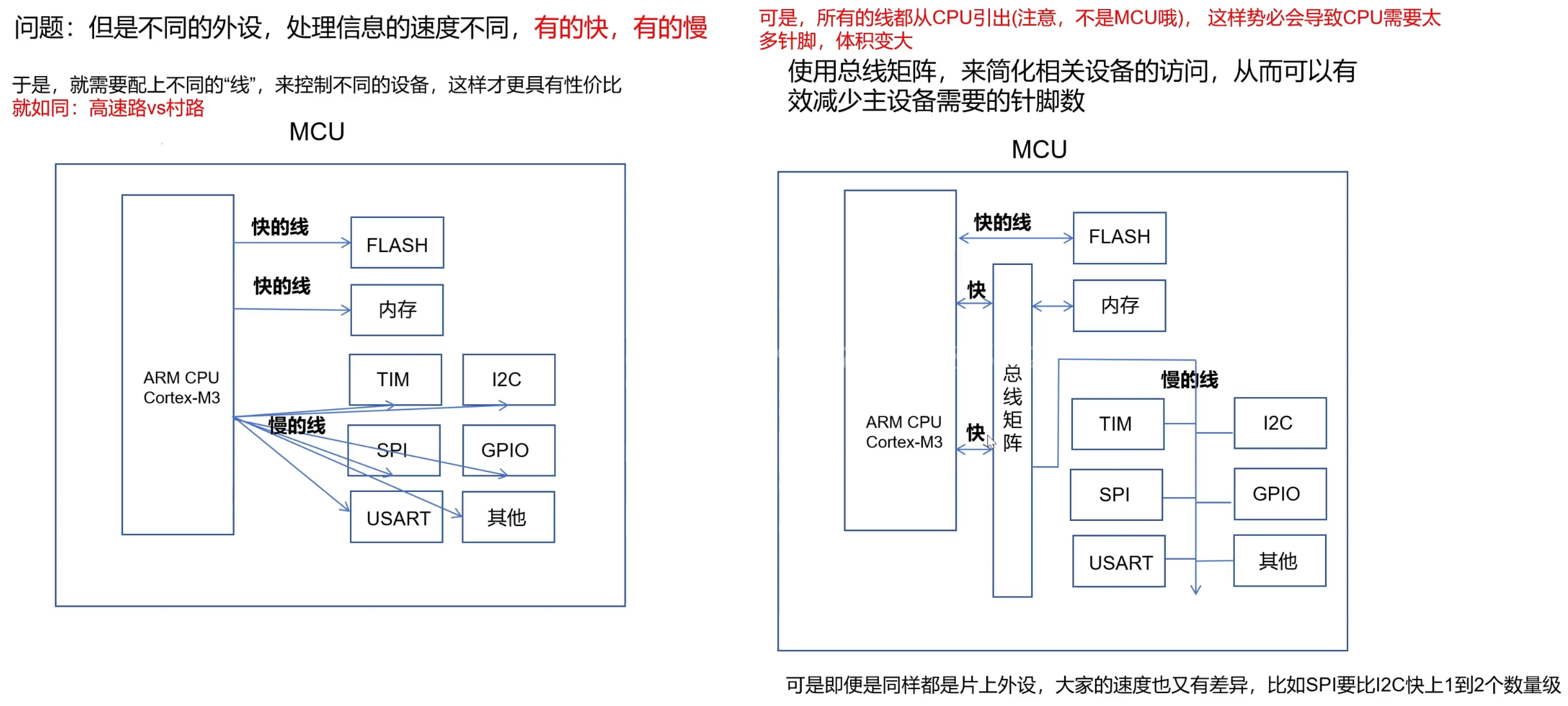

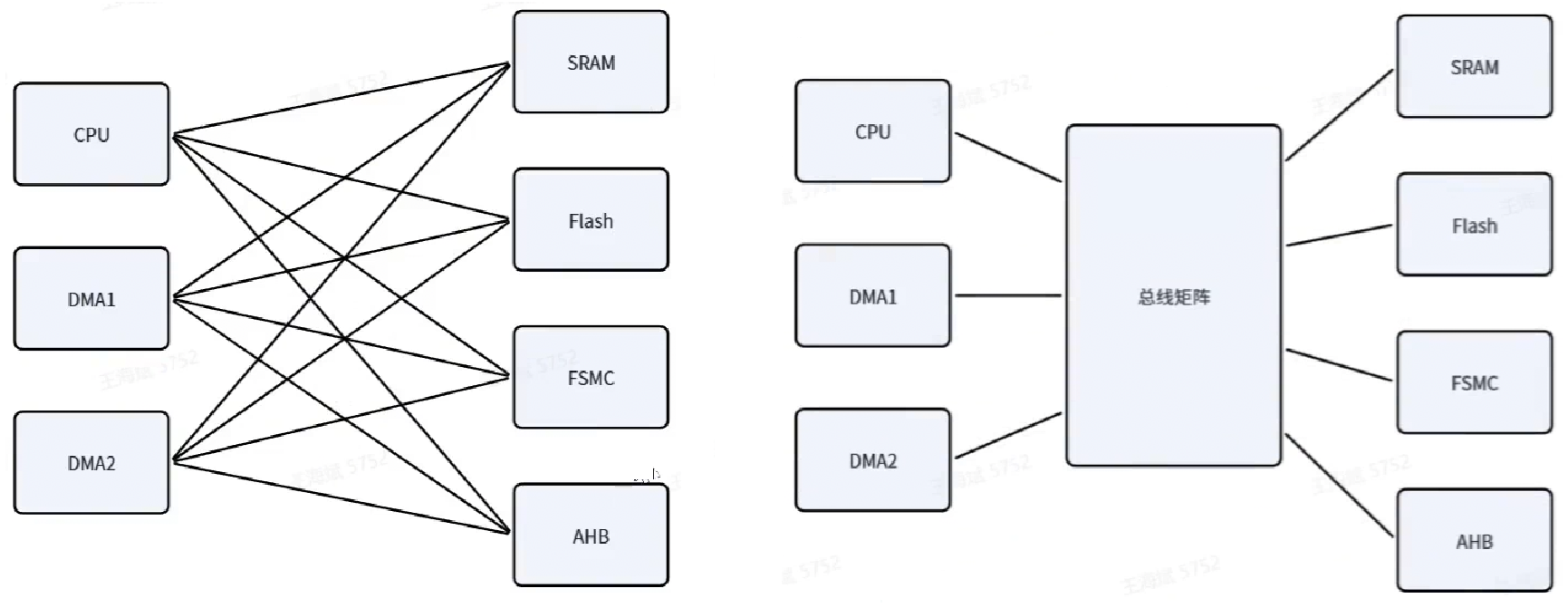

如果MCU内部只有几个设备，直接连线尚可维持。但随着外设数量增加，如果让每个主设备都直接连接到每个从设备，连线数量将呈爆炸式增长，导致芯片面积巨大且布线极其复杂。为了解决这个问题，引入了总线矩阵的概念。

1.2.1 为什么需要总线矩阵？

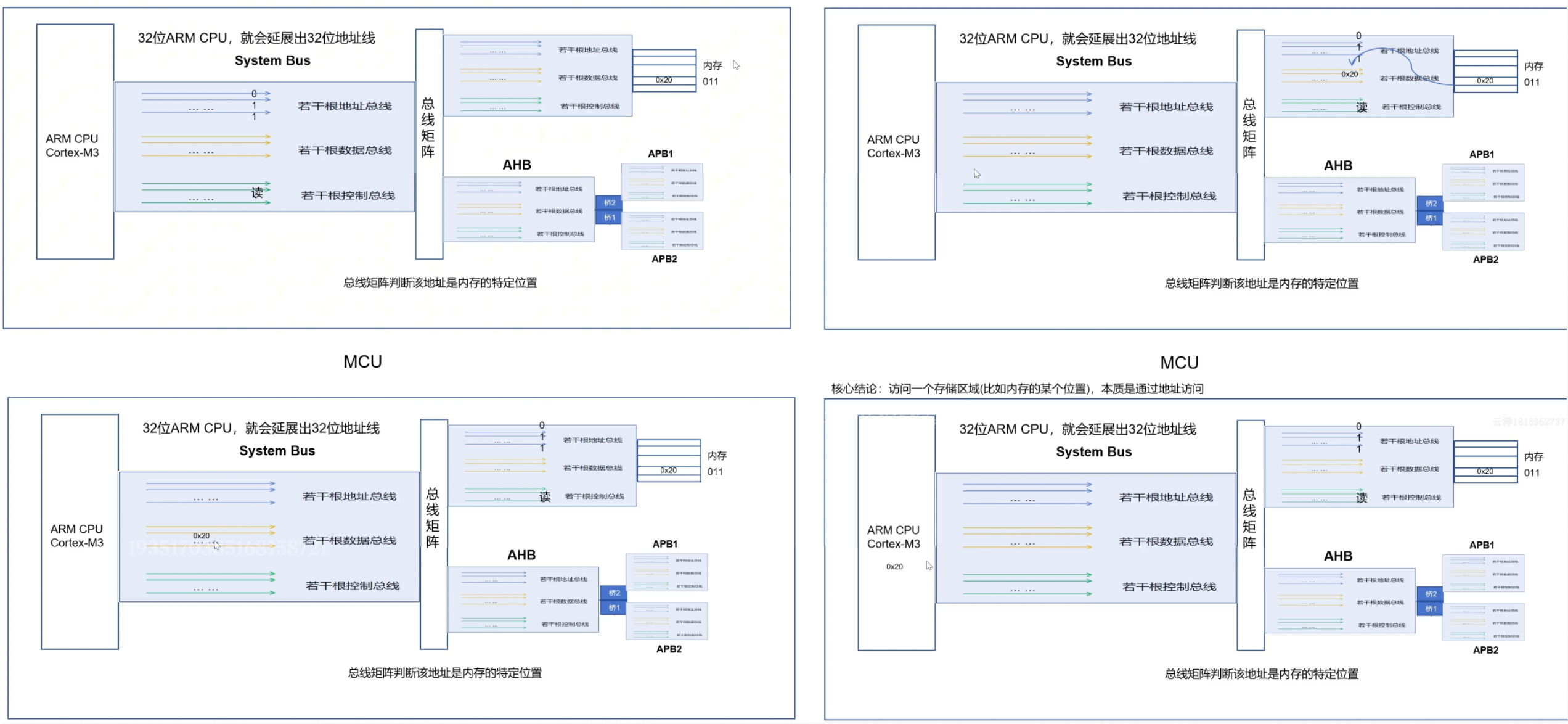

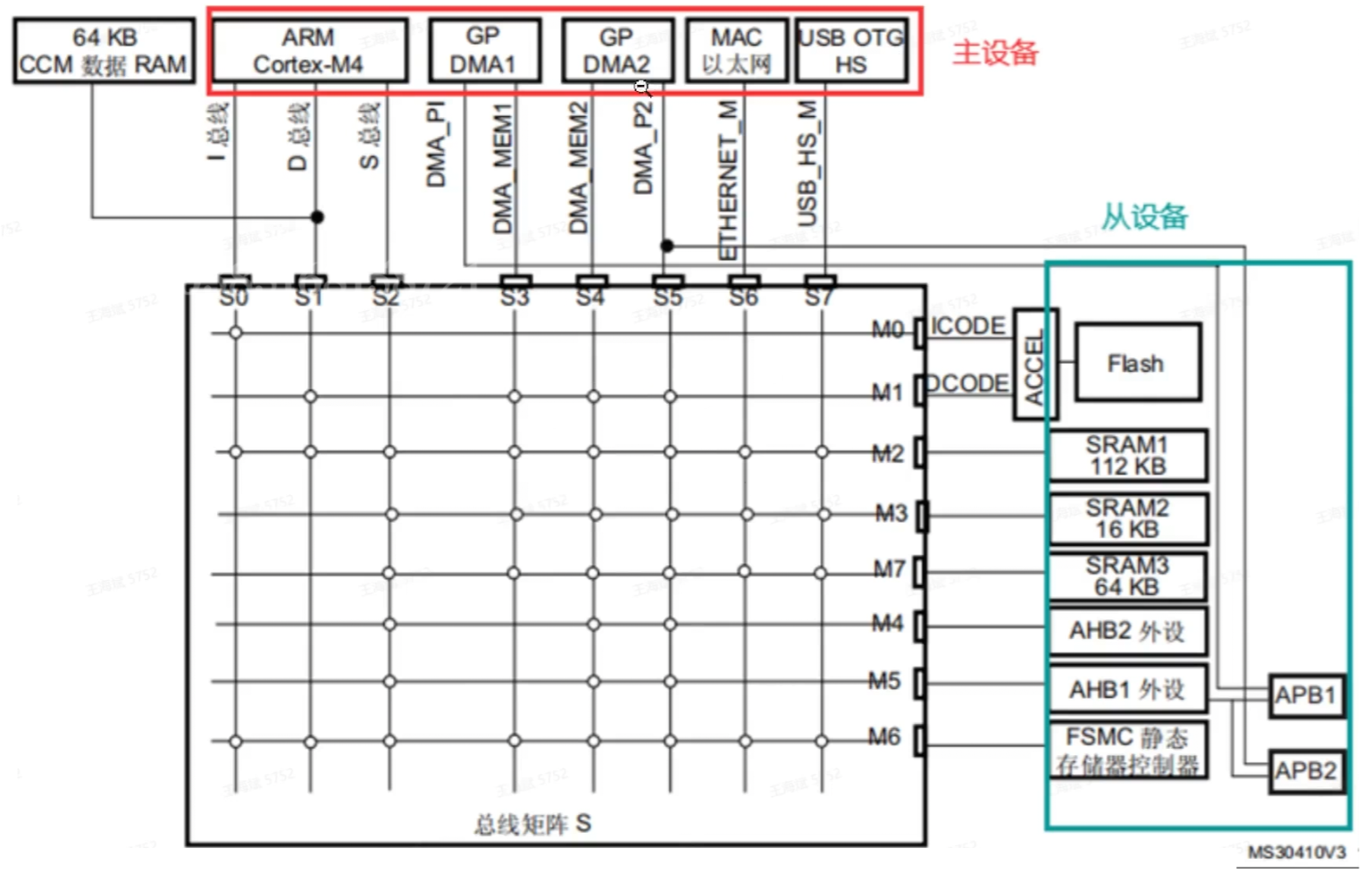

想象一下，如果所有线都直接从CPU引出连接到各个外设，CPU引脚数将变得不可接受。总线矩阵的作用就是简化这种互联结构。它像一个智能的交通枢纽，主设备只需要连接到矩阵的输入端，从设备连接到输出端，矩阵内部负责根据地址和需求动态建立通路。

1.2.2 并行访问与仲裁机制

总线矩阵不仅仅是简化连线，它还支持并行访问。例如，当CPU正在通过一条路径访问Flash读取指令时，DMA控制器可以同时通过另一条路径访问SRAM进行数据搬运，两者互不干扰，极大地提高了系统效率。

当多个主设备同时请求访问同一个从设备（例如都想去读内存）时，总线矩阵会启动仲裁机制。它会根据预设的优先级或者轮询策略，决定谁先谁后，避免数据冲突。

1.2.3 专用路径直连

虽然大部分访问通过矩阵，但为了提高性能，某些高频访问的路径会被“特殊照顾”。比如ICode总线，它是专门为了让CPU快速读取Flash中的指令而设计的专线，直接绕过复杂的矩阵仲裁，确保指令执行不卡顿。

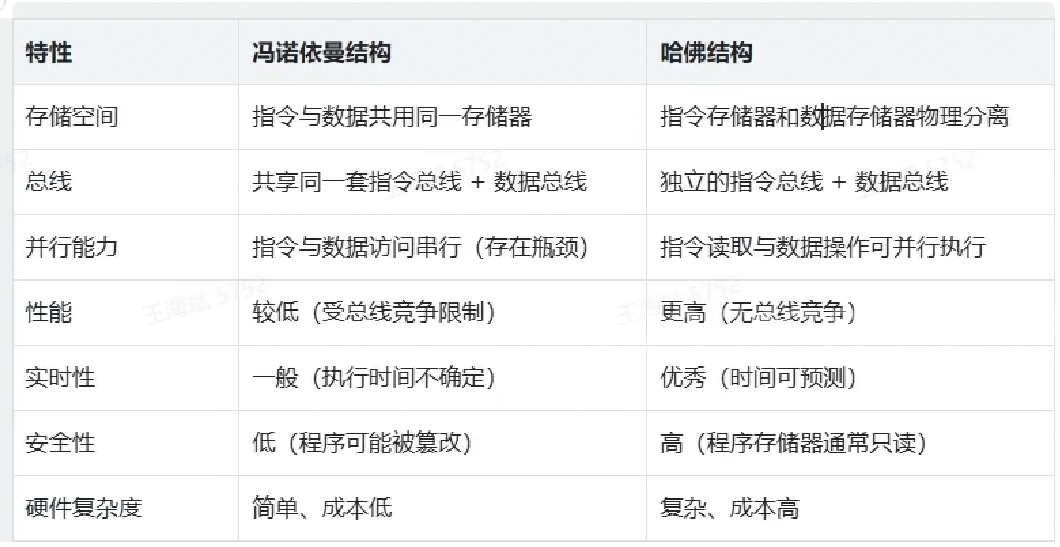

1.3 哈佛架构与冯·诺依曼架构的演变

要理解为什么STM32会有ICode、DCode这么多条总线，我们必须先聊聊计算机体系结构中的两大流派：冯·诺依曼架构和哈佛架构。

1.3.1 冯·诺依曼架构：大杂烩

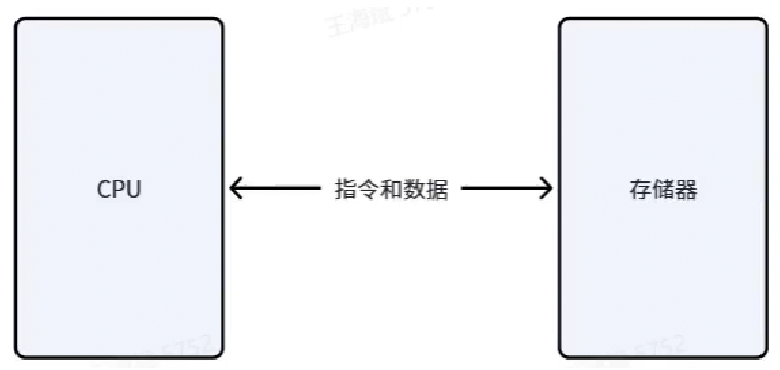

在经典的冯·诺依曼架构中，指令和数据是存放在同一个存储器里的，而且共用同一套总线（地址总线+数据总线）。

• 缺点：这就好比一条单行道，CPU在取指令的时候就不能传数据，传数据的时候就不能取指令。这会导致“总线瓶颈”，性能受限，实时性也一般。
• 优点：硬件简单，成本低。

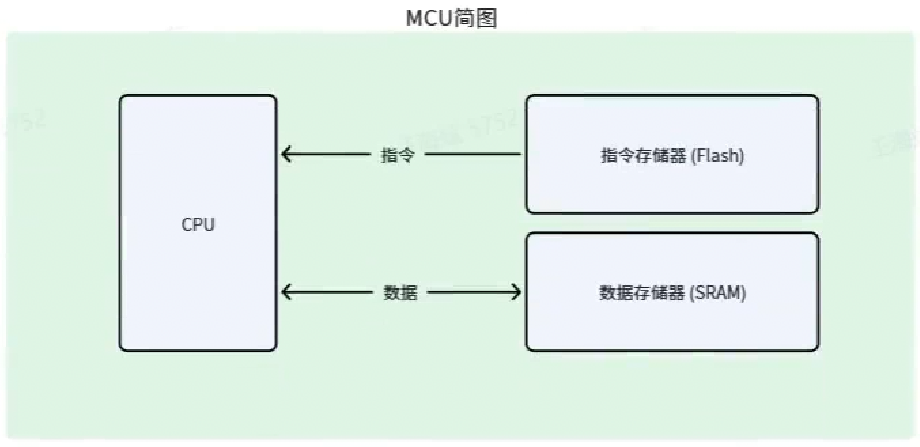

1.3.2 哈佛架构：分道扬镳

为了解决速度问题，哈佛架构应运而生。它的核心特点是物理分离：

• 存储空间分离：指令存储器（通常是Flash）和数据存储器（通常是SRAM）是独立的。
• 总线独立：有独立的指令总线和数据总线。



这意味着CPU可以一边通过指令总线取指令，一边通过数据总线读写数据，两者并行执行，互不干扰。这就好比修了高架桥和地面道路，快车和慢车互不影响，性能大幅提升，实时性也变得可预测。

STM32采用的正是改进型的哈佛架构。STM32内部既有存指令的Flash，又有存数据的SRAM，并且通过不同的总线去访问它们。

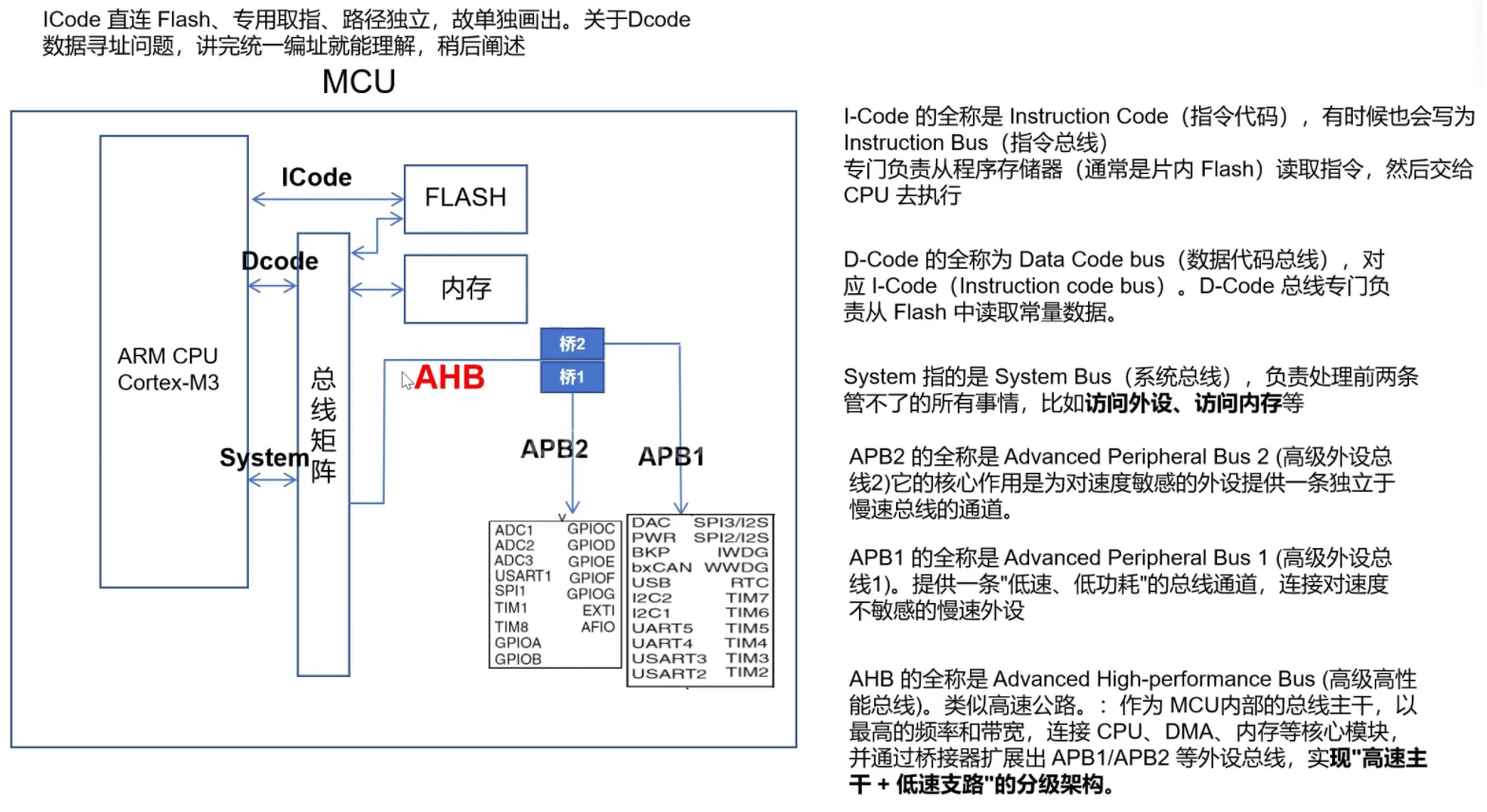

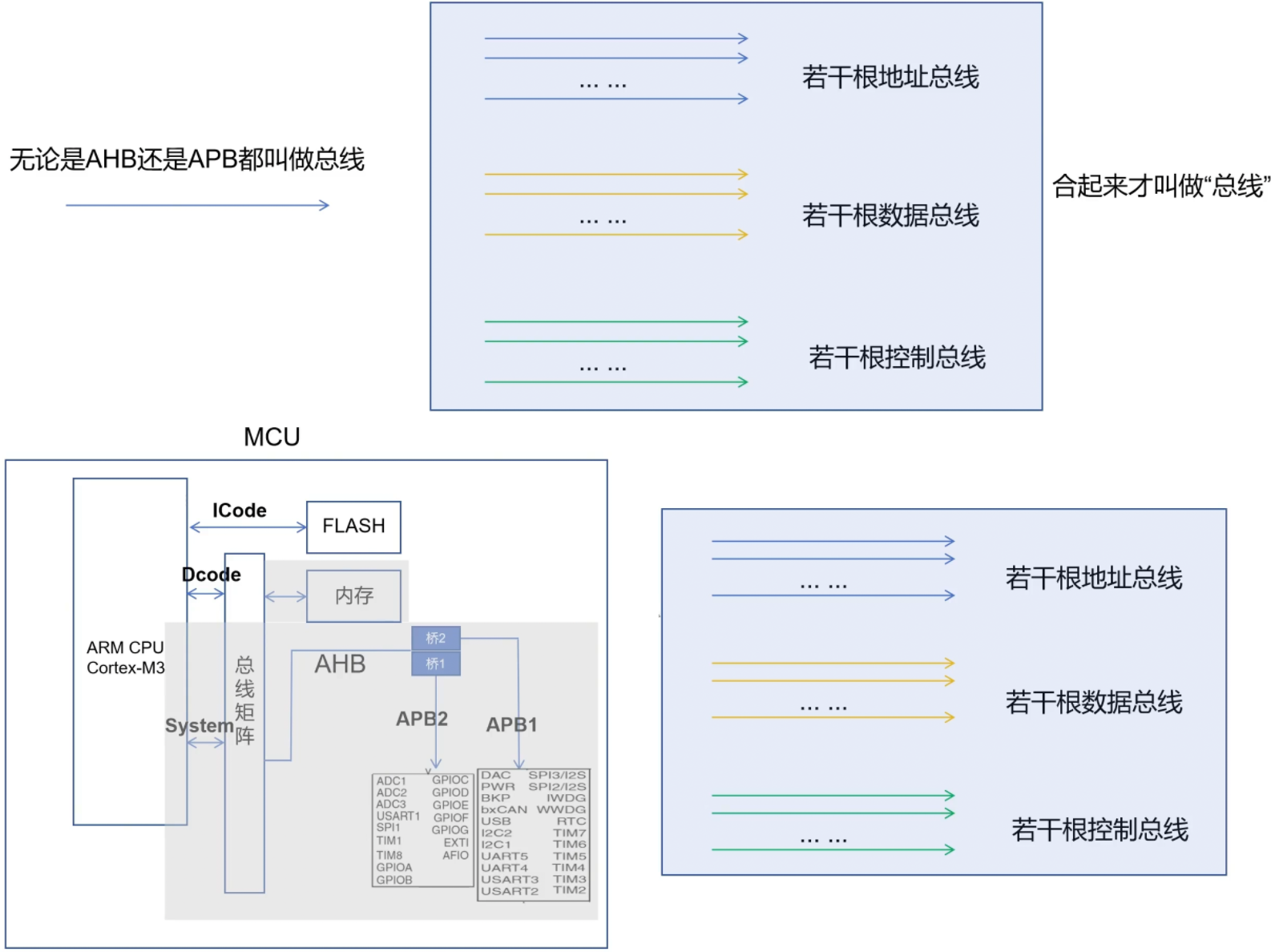

1.4 STM32的三条核心总线：ICode、DCode与System

基于哈佛架构的思想，ARM Cortex-M3内核设计了三条主要的总线接口，分别对应不同的任务，这也是我们理解MCU内部数据流向的关键。

1.4.1 ICode总线：指令专用通道

• 全称：Instruction Code Bus（指令代码总线）。
• 作用：这是一条“VIP通道”，专门负责从程序存储器（Flash）中读取指令，然后交给CPU去执行。
• 特点：因为它只干这一件事，所以速度极快，且独占带宽。当你运行代码时，CPU就是通过这条线源源不断地把指令“吸”进来的。

1.4.2 DCode总线：数据专用通道（针对Flash）

• 全称：Data Code Bus（数据代码总线）。
• 作用：主要负责从Flash中读取常量数据。

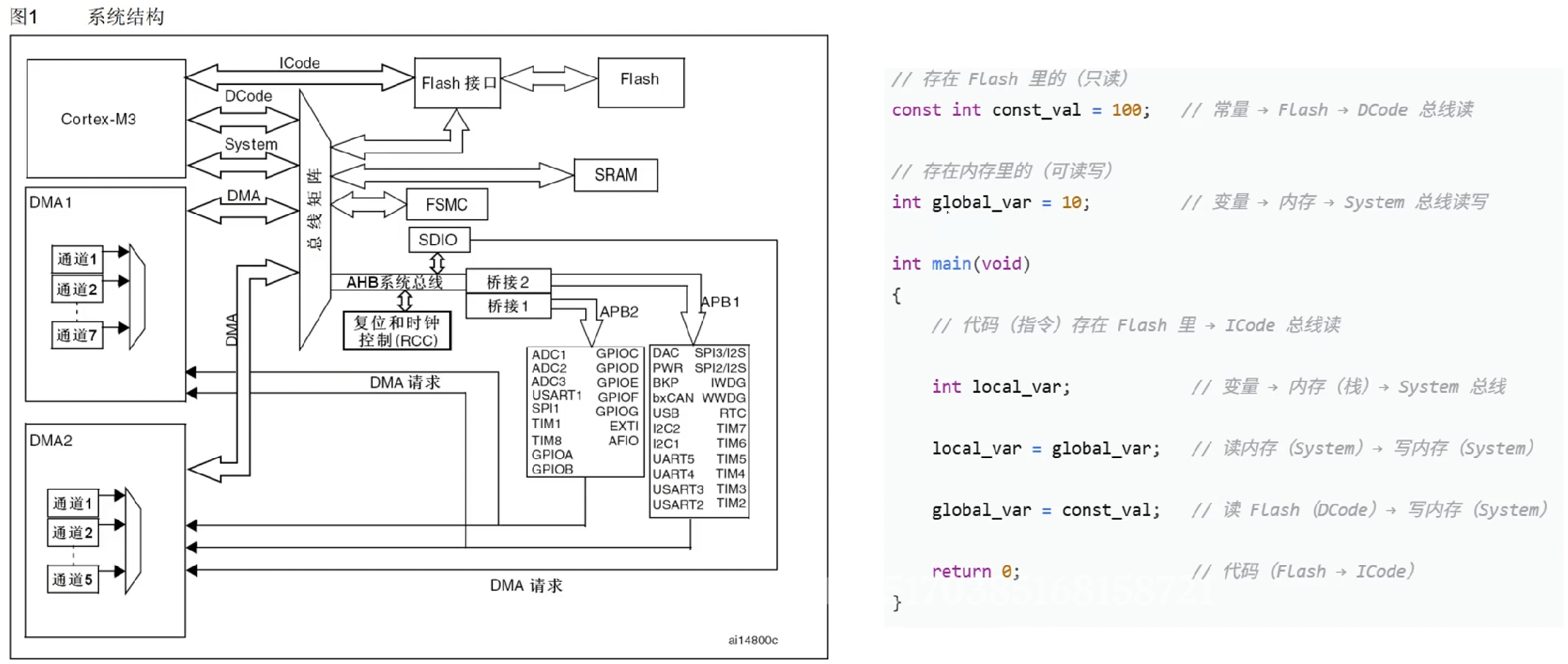

• 场景解析：大家在写代码时定义的const变量（比如const int val = 100;），这些只读数据是存在Flash里的。当CPU需要用到这个常数时，就会通过DCode总线去Flash里把它读出来。
• 注意：虽然它主要连Flash，但在某些特定调试场景下也能访问其他区域，但核心职责就是搬运Flash里的“只读数据”。

1.4.3 System总线：系统通用通道

• 全称：System Bus（系统总线）。
• 作用：这是一条“万能总线”，负责处理除了取指令和读Flash常量之外的所有事情。
• 具体任务：
  1. 访问SRAM：读写全局变量、局部变量（栈）、堆内存等。
  2. 访问外设：控制GPIO、配置定时器等。
  3. 访问外部存储器：通过FSMC等接口扩展的外部设备。
• 连接方式：System总线连接到总线矩阵，再通过AHB（高速）和APB（低速）总线桥接器，最终连接到各个具体的外设上。

1.5 高速与低速的分层设计：AHB与APB

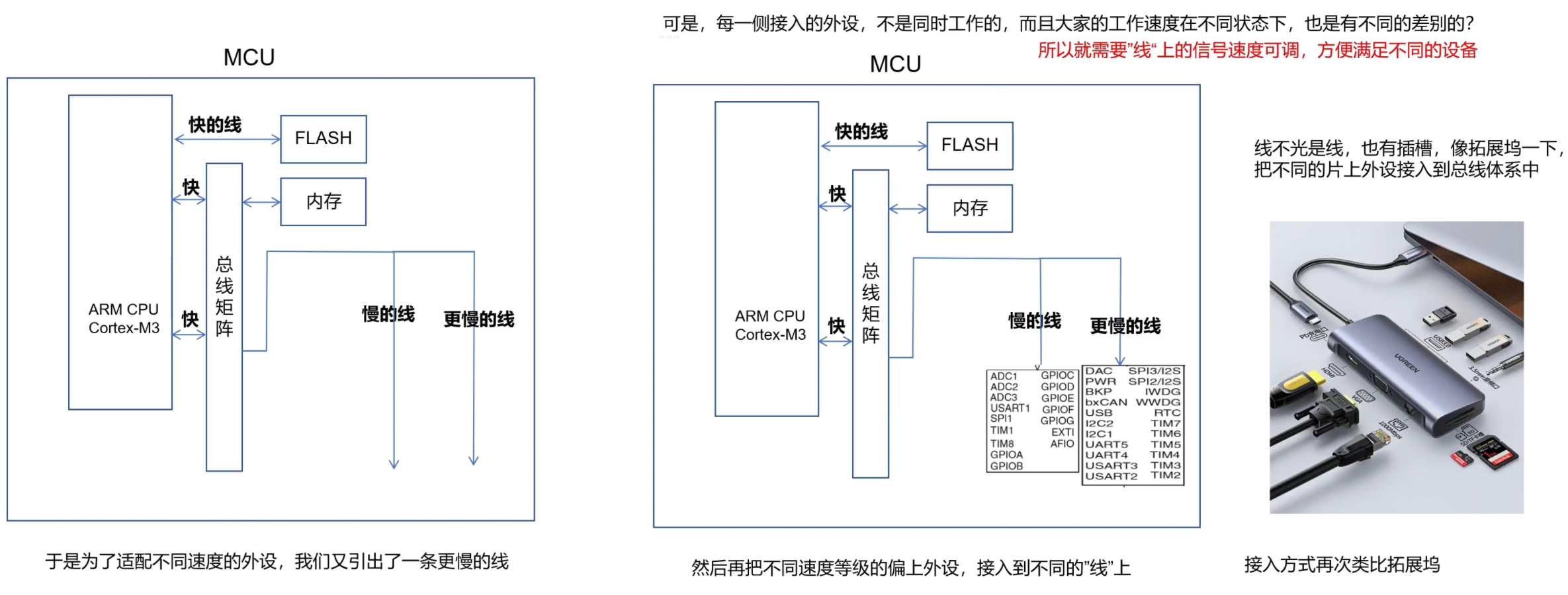

有了System总线后，面对速度差异巨大的外设（比如高速的SRAM和低速的串口），如果都用同一种速度通信，要么浪费高性能，要么拖慢整体节奏。因此，ST引入了分层设计。

1.5.1 AHB：高速公路

• 全称：Advanced High-performance Bus（高级高性能总线）。
• 定位：这是系统的主干道，类似于城市的主环路或高速公路。
• 连接对象：连接那些对速度要求高的设备，如SRAM、Flash接口、DMA以及总线矩阵本身。
• 特点：频率高，带宽大，支持突发传输。

1.5.2 APB：乡村公路

• 全称：Advanced Peripheral Bus（高级外设总线）。
• 定位：这是连接低速外设的支线，类似于通往各个小区的乡村公路。
• 分类：
  • APB2（相对高速）：挂载了一些比较重要的、速度稍快的外设，比如GPIO（我们要用的点灯端口就在这里）、USART1、SPI1、ADC1等。它的最高时钟频率通常能达到72MHz（在标准配置下）。
  • APB1（低速）：挂载了大量低速外设，如I2C、USART2/3、TIM2/3/4、CAN、USB等。它的最高时钟频率通常限制在36MHz。

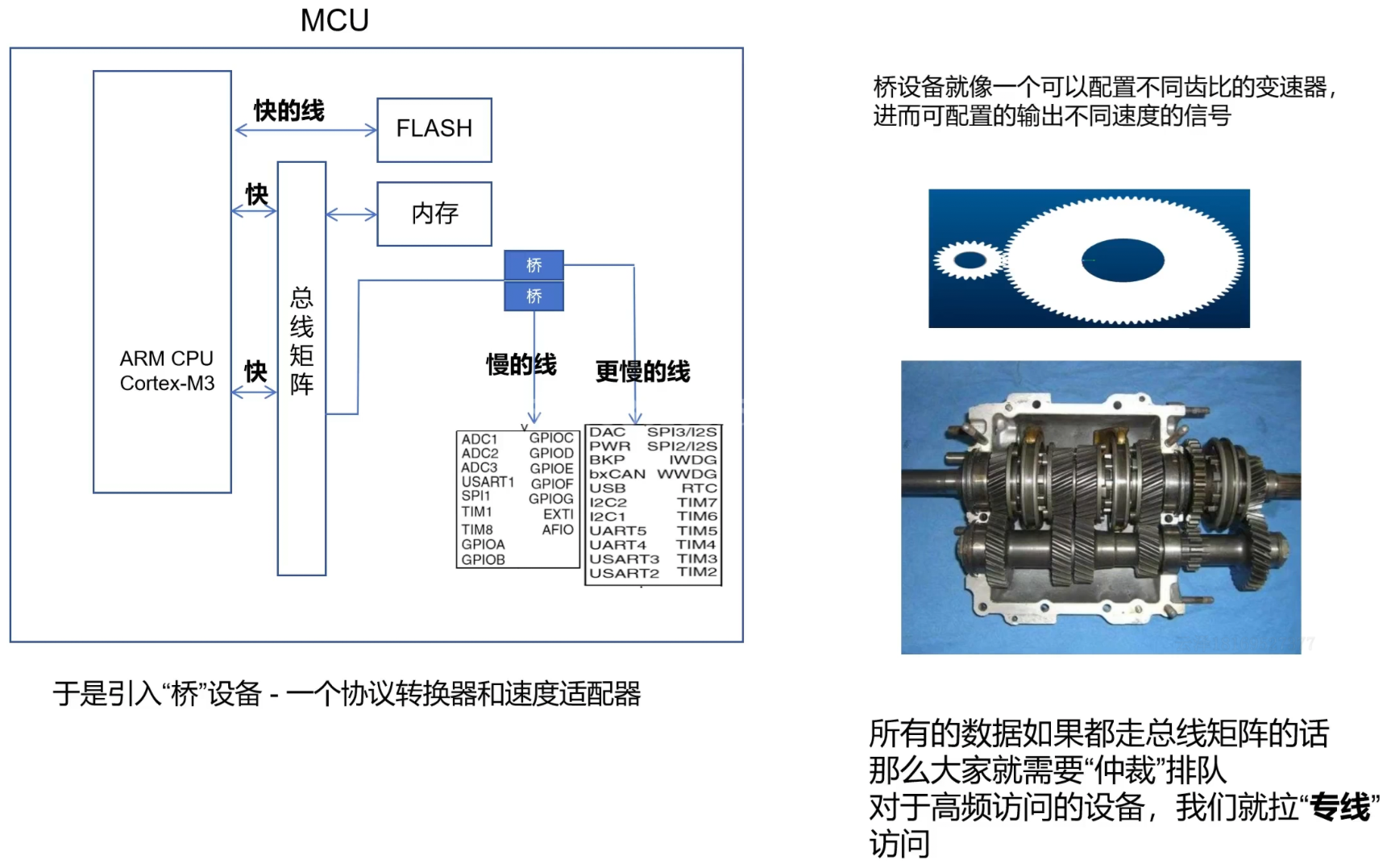

• 桥接器（Bridge）：AHB和APB之间不是直接连的，而是通过“桥”连接。这个桥就像一个变速器或协议转换器，把AHB的高速信号“降速”并转换为APB能听懂的协议信号，实现了不同速度域设备的无缝对接。

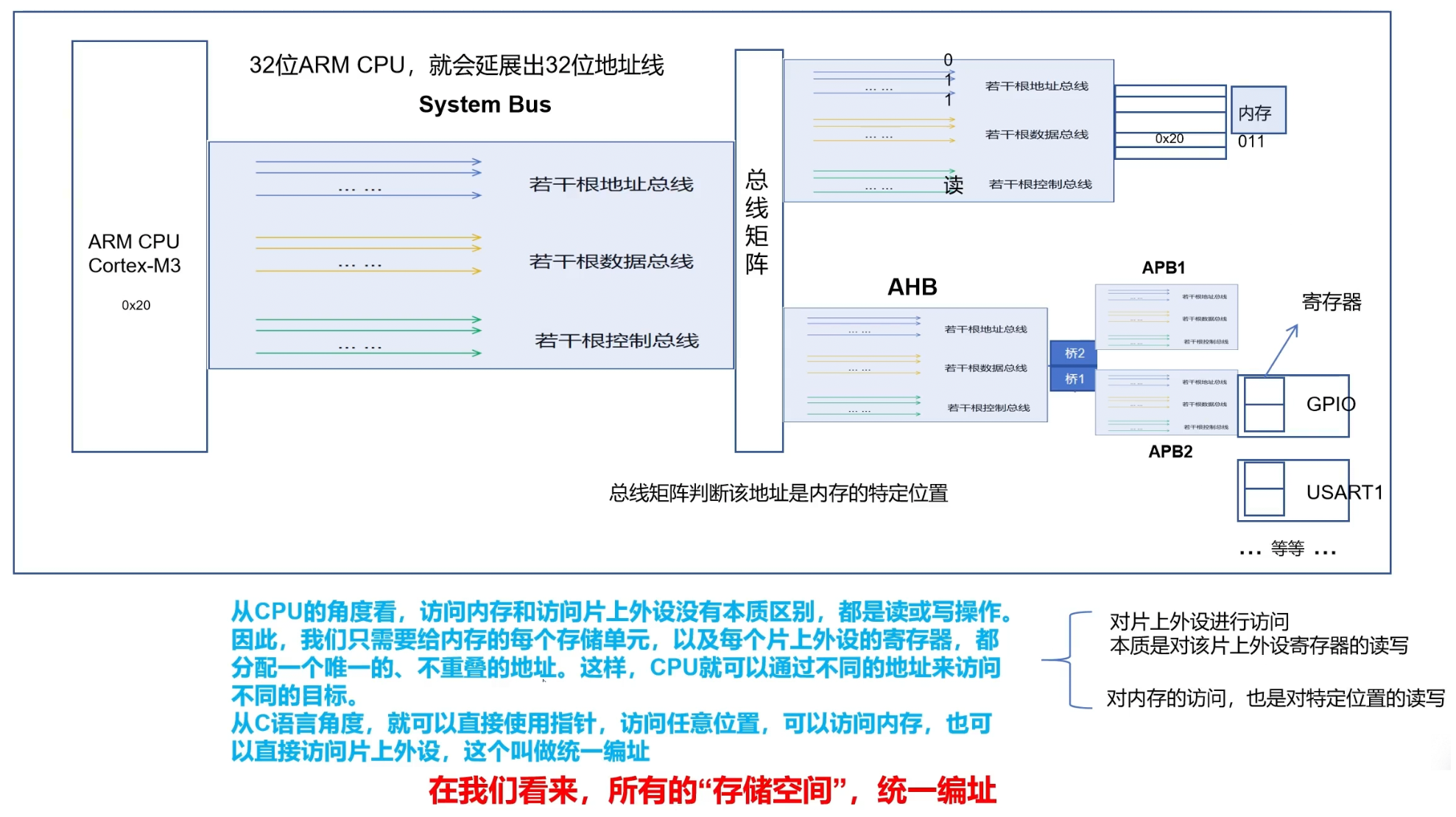

1.6 统一编址：软件视角的“大一统”

讲了这么多硬件连线，最后我们要回到软件开发者的视角。既然硬件上分了ICode、DCode、System，分了AHB、APB，那我们在写C语言代码时，岂不是要分别调用不同的驱动去访问？

答案是：不需要。这就是统一编址（Unified Addressing）的魅力。

1.6.1 什么是统一编址？

在ARM Cortex-M3看来，无论是内部的SRAM、Flash，还是外挂的GPIO、USART寄存器，本质上都是“存储空间”。

• MCU内部有一个巨大的地址空间（对于32位CPU是4GB，即$2^{32}$）。
• ST工程师把这个4GB的空间像切蛋糕一样划分成了不同的区域（Block）。
• 每个存储单元、每个外设寄存器，都被分配了一个唯一的、不重叠的物理地址。

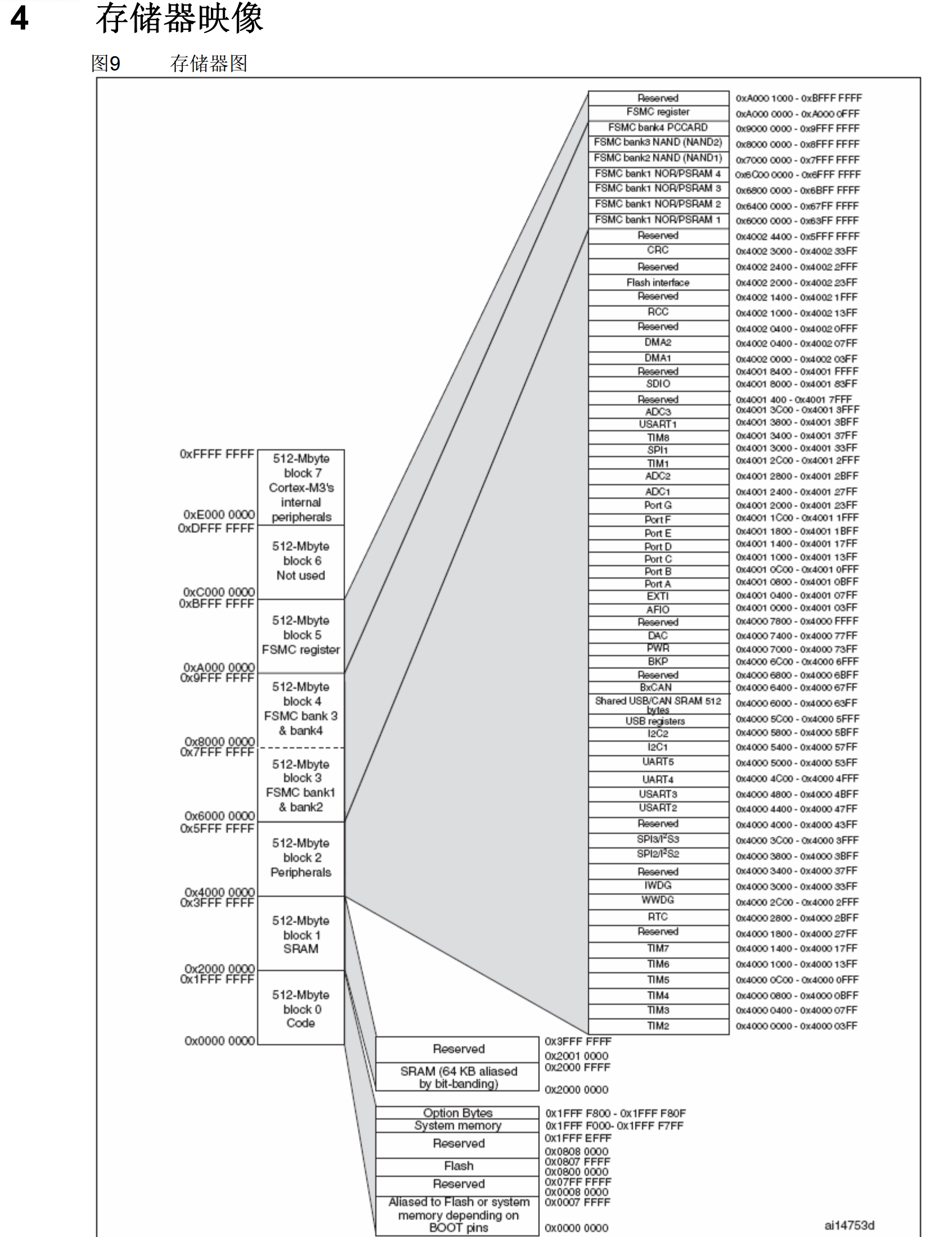

1.6.2 存储器映射图详解

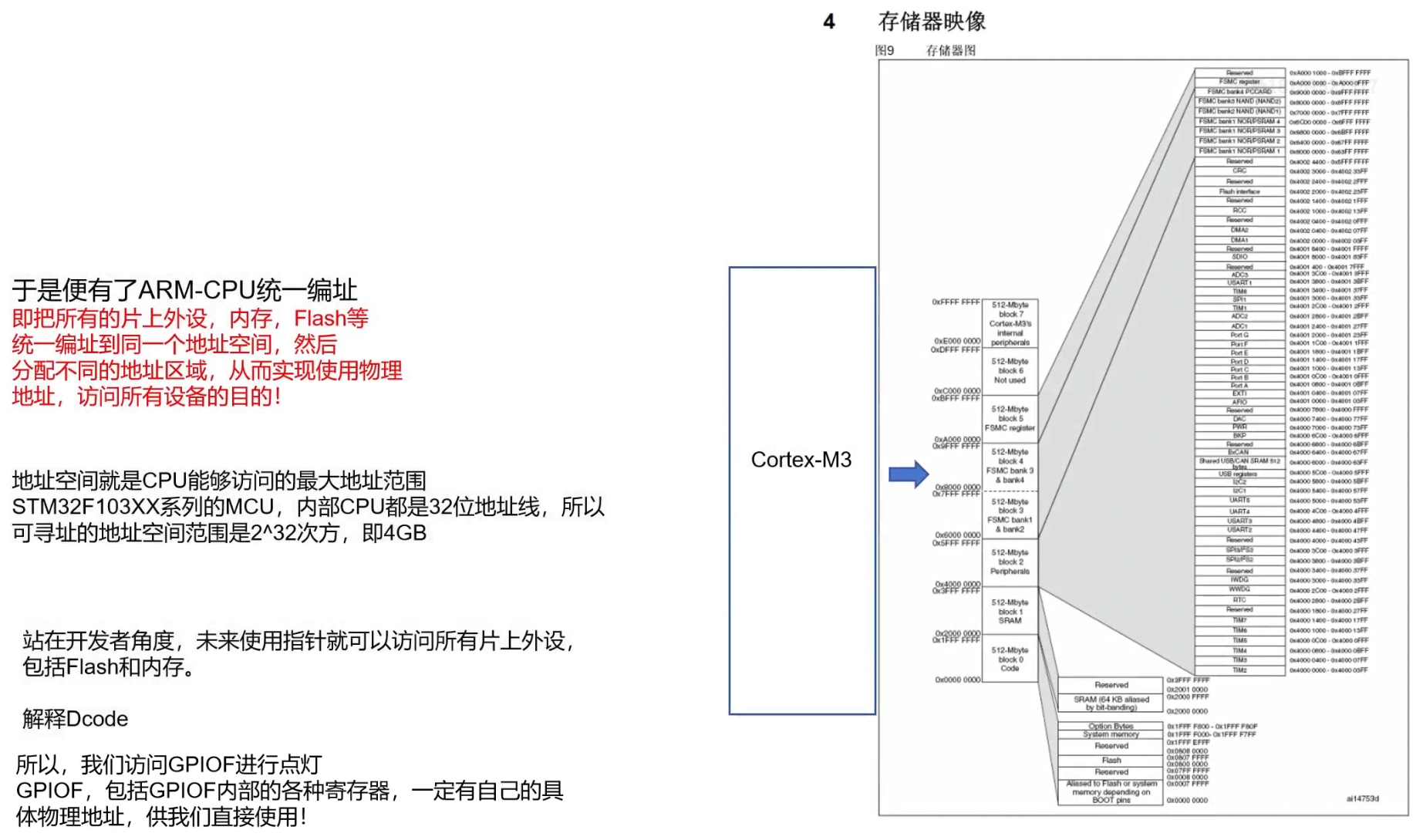

大家可以看这张复杂的“存储器映射图”（Memory Map）：

• Block 0 (Code)：0x0000 0000 - 0x1FFF FFFF。这里主要放Flash和SRAM。我们的代码和变量主要就在这儿。
• Block 1 (SRAM)：0x2000 0000 开始。这是内置SRAM的起始地址。
• Block 2 (Peripherals)：0x4000 0000 - 0x5FFF FFFF。这里是重点！ 所有的片上外设寄存器都映射在这个区域。
  • 比如 APB2总线 上的外设，起始地址通常在 0x4001 0000。
  • GPIOF 的基地址就是 0x4001 1C00（举例，具体查手册）。
  • APB1总线 上的外设，起始地址通常在 0x4000 0000。



1.6.3 对开发者的意义

因为做了统一编址，我们在C语言里操作外设就变得非常简单直接：

1. 指针即地址：我们可以直接定义一个指针指向某个特定的物理地址（例如 0x40011C00）。
2. 读写即操作：对这个地址进行写操作（*ptr = 1），硬件电路就会把这个电信号通过System总线 -> AHB -> APB2 -> GPIOF寄存器，最终点亮LED。
3. 无感切换：你在代码里访问变量（读写SRAM）和访问寄存器（读写GPIO），语法上完全一样（都是解引用指针），底层硬件会自动判断该走哪条总线（SRAM走System->AHB，GPIO走System->AHB->APB），开发者完全不需要关心底层的总线切换细节。

1.7 总结与源码预告

综上所述，STM32的内部是一个精密的交通网络：

• CPU是指挥中心。
• ICode/DCode是读取程序和常量的专用快车道。
• System总线是通往内存和外设的主干道。
• AHB/APB是根据速度分级的高速路和辅路。
• 统一编址则是这张交通网的地图，让CPU能通过唯一的坐标（地址）找到任何一个设备。

理解了这些，我们就明白了为什么之前写的点灯代码中，那个GPIOF其实代表的就是一串具体的物理地址。HAL库帮我们封装了这些地址，但如果我们要看透本质，就必须去看源码里的地址定义。

在下篇文章中，我们将正式切入源码分析环节，看看这些理论上的地址是如何在代码中被定义和使用的，彻底解决“地址从哪里来”的问题。
