ESP32 驱动 HUB75 LED 矩阵屏双屏级联显示（WiFi 配网 + TCP 推流 + NTP 时钟）

前言

HUB75 接口的 LED 矩阵屏亮度高、刷新快，是做信息屏、时钟、动态画面的常见选择。但 HUB75 的扫描时序如果自己用 GPIO 模拟，很难做到不闪烁，好在有现成的 I2S-DMA 驱动库。本文记录我用 ESP32 + 两块 64×64 HUB75 屏级联，实现「WiFi 按需配网 + TCP 推流显示 + 默认 NTP 时钟」的完整过程，并给出双屏级联的快速验证方法。

代码地址

完整工程已开源在 Gitee，欢迎 Star / 交流：

• 仓库地址：https://gitee.com/chen-changyiEAsycc/two-esp32hub75eoled
• SSH 克隆：git clone git@gitee.com:chen-changyiEAsycc/two-esp32hub75eoled.git

一、硬件准备

名称	说明
ESP32 开发板	普通ESP32即可，带 PSRAM 更稳
HUB75 LED 矩阵屏	64×64，1/32 扫描（带 E 脚）×2

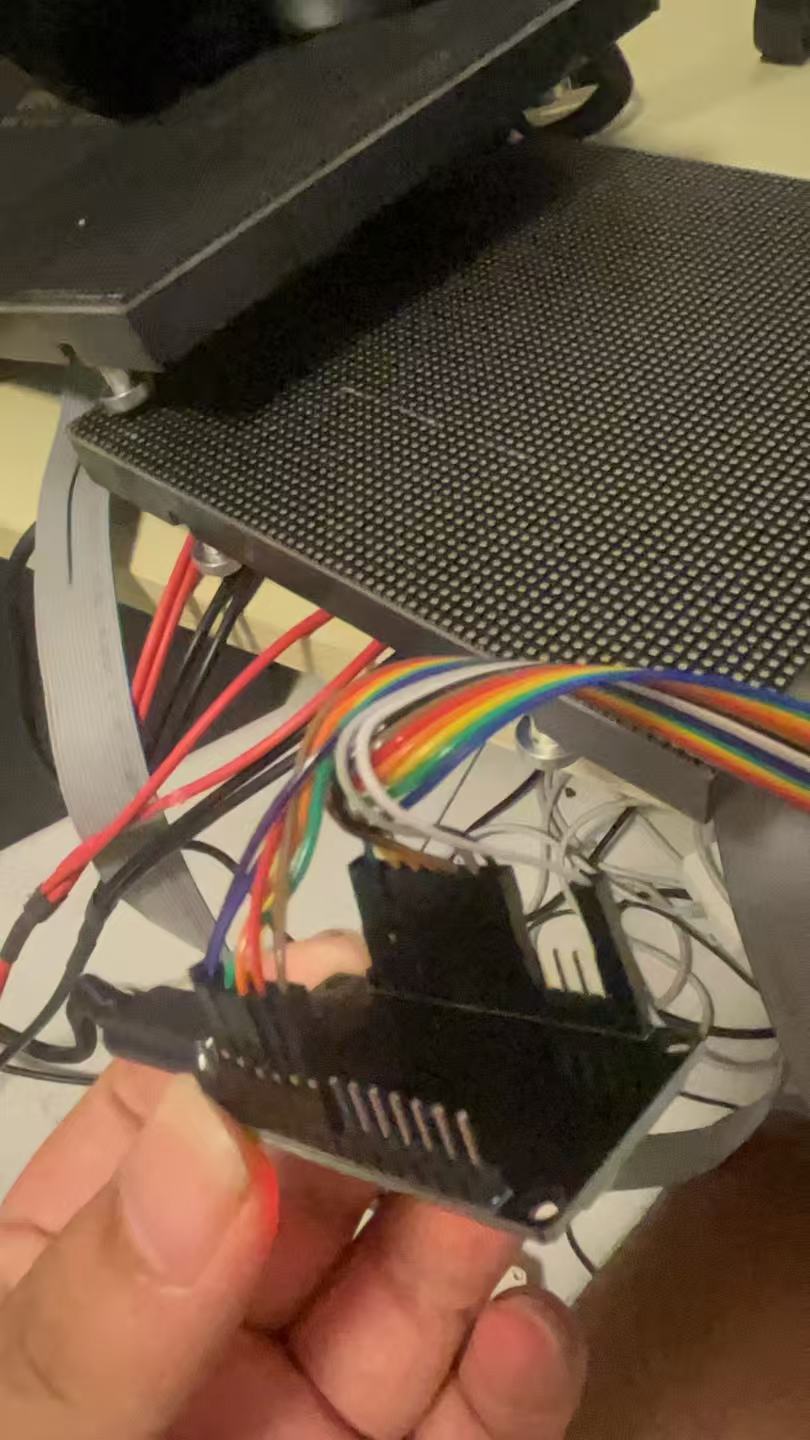

排线 / 杜邦线	屏之间级联用排线，屏到 ESP32 用杜邦线
独立 5V 电源	屏功耗大，不能只靠 ES

⚠️ 64×64 屏是 1/32 扫描，比 32×32（1/16）多一根 E 地址线，接线时务必接上，否则花屏或不亮。

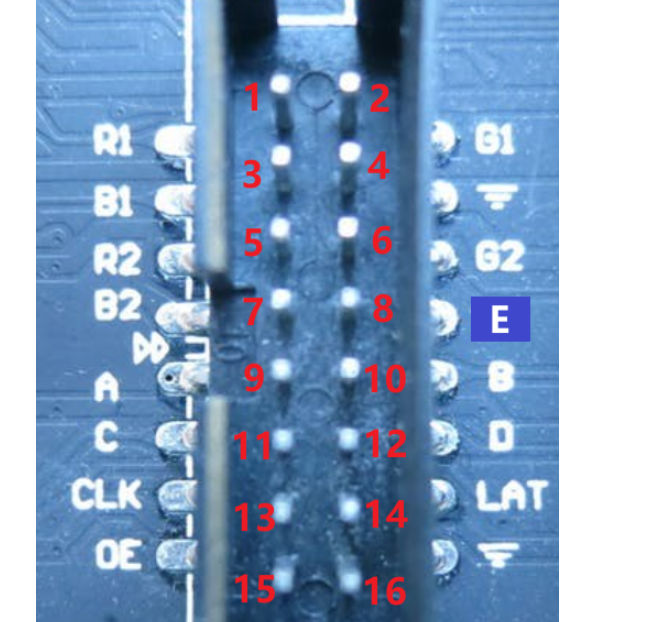

二、接线表

HUB75	ESP32 GPIO
R1	25
G1	26
B1	27
R2	14
G2	12
B2	13
A	23
B	19
C	5
D	17
E	18
LAT	4
OE	15
CLK	16

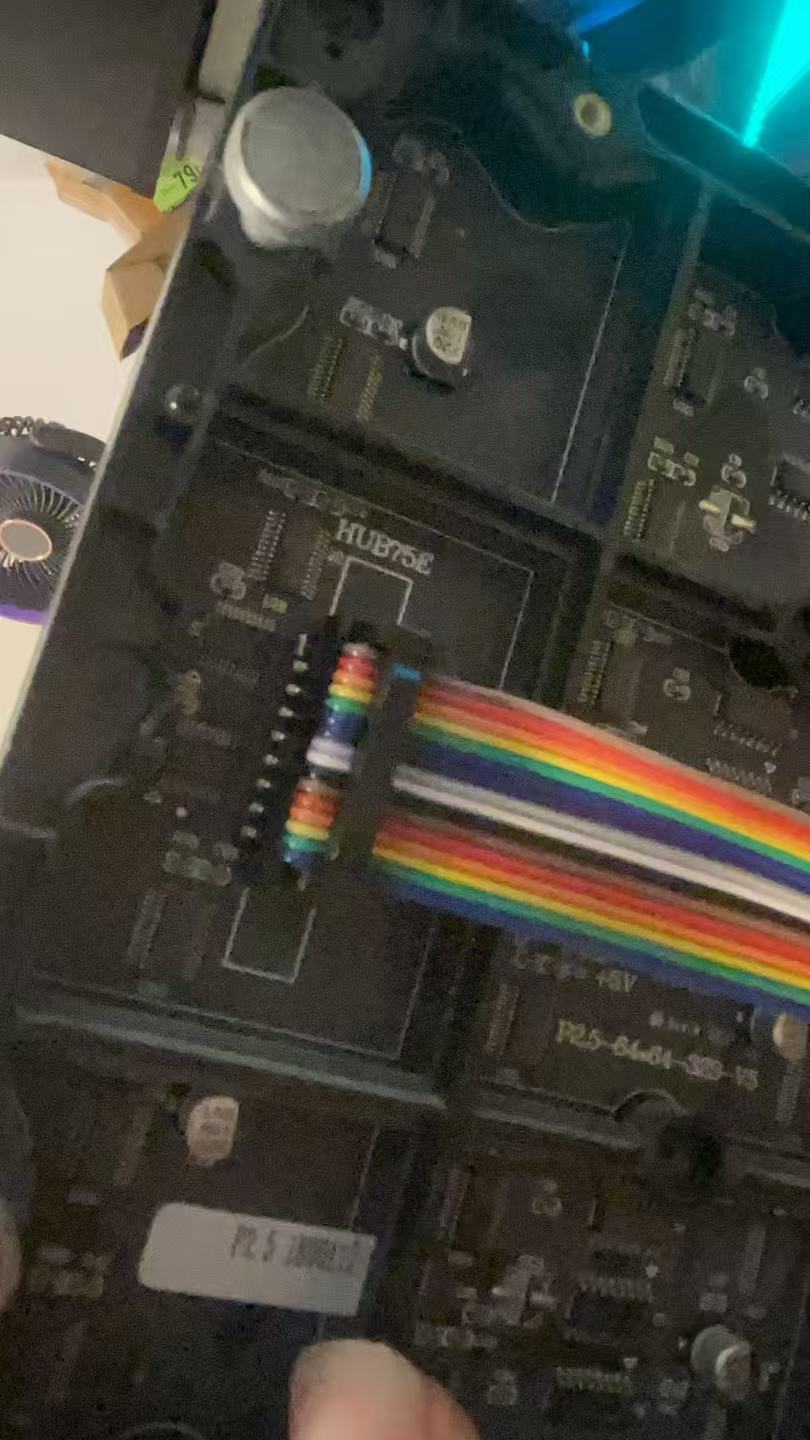

两块屏之间：第一块屏的输出排线接第二块屏的输入排线即可，ESP32 这边引脚不变（级联由库内部处理）。

三、依赖库

在 Arduino IDE「库管理器」安装：

• ESP32-HUB75-MatrixPanel-I2S-DMA（作者 mrfaptastic）—— 核心 DMA 驱动
• WiFiManager —— 按需配网（AP 配置门户）

四、级联原理（重点）

这个库的级联是纯参数配置，不需要改任何接线：

HUB75_I2S_CFG mxconfig(
    PANEL_WIDTH,   // 单屏宽 64
    PANEL_HEIGHT,  // 单屏高 64
    PANEL_CHAIN    // 链长：2 表示两块横向级联
);

第三个参数 chain_length 设为 2 后，库会把整个显示当作一个 128×64 的虚拟屏来寻址：左半区 x=0~63 对应第 1 块屏，右半区 x=64~127 对应第 2 块屏。drawPixelRGB888(x,y,r,g,b) 直接用 0~127 的 x 坐标即可，GPIO 完全不变，两块屏靠排线菊花链连接。

五、完整工程架构

整体流程：上电 -> WiFi 自动配网 -> 启动 TCP 服务（5000 端口）-> 接收 128×64×3 的 RGB888 帧 -> 逐像素绘制；空闲时显示 NTP 时钟。

关键点：

1. 按需配网：用 WiFiManager，首次启动无配网信息时生成 ESP32_Setup 热点，手机连上配置 WiFi，之后自动连接。
2. 推流协议：每帧 128×64×3 = 24576 字节，TCP 连续接收，凑满一帧绘制一帧。
3. 默认时钟：没有客户端连接时，每秒刷新一次 NTP 时间，避免空屏；NTP 用国内服务器 cn.pool.ntp.org、ntp.aliyun.com 更稳。

六、双屏级联验证：左屏 1、右屏 2（颜色不同）

配好级联后，最直观的验证方式：左屏画 1、右屏画 2，且颜色不同，一眼就能看出两块屏是否各自正常、级联方向对不对。

// 在指定区域内画一个大号字符并居中
void drawBigCharCentered(char c, uint16_t color, int regionX, int regionW, int regionH)
{
matrix->setTextSize(8);
matrix->setTextColor(color);
matrix->setTextWrap(false);

char s[2] = {c, '\0'};
int16_t  tbx, tby;
uint16_t tbw, tbh;
matrix->getTextBounds(s, 0, 0, &tbx, &tby, &tbw, &tbh);
matrix->setCursor(regionX + (regionW - tbw) / 2 - tbx,
                        (regionH - tbh) / 2 - tby);
matrix->print(s);

}

void setup() {
Serial.begin(115200);
setupMatrix();
// 左屏(0~63) 青色 1，右屏(64~127) 黄色 2
drawBigCharCentered(‘1’, matrix->color565(0, 255, 255), 0, 64, 64);
drawBigCharCentered(‘2’, matrix->color565(255, 255, 0), 64, 64, 64);
}

void loop() { /* 固定显示，无需刷新 */ }

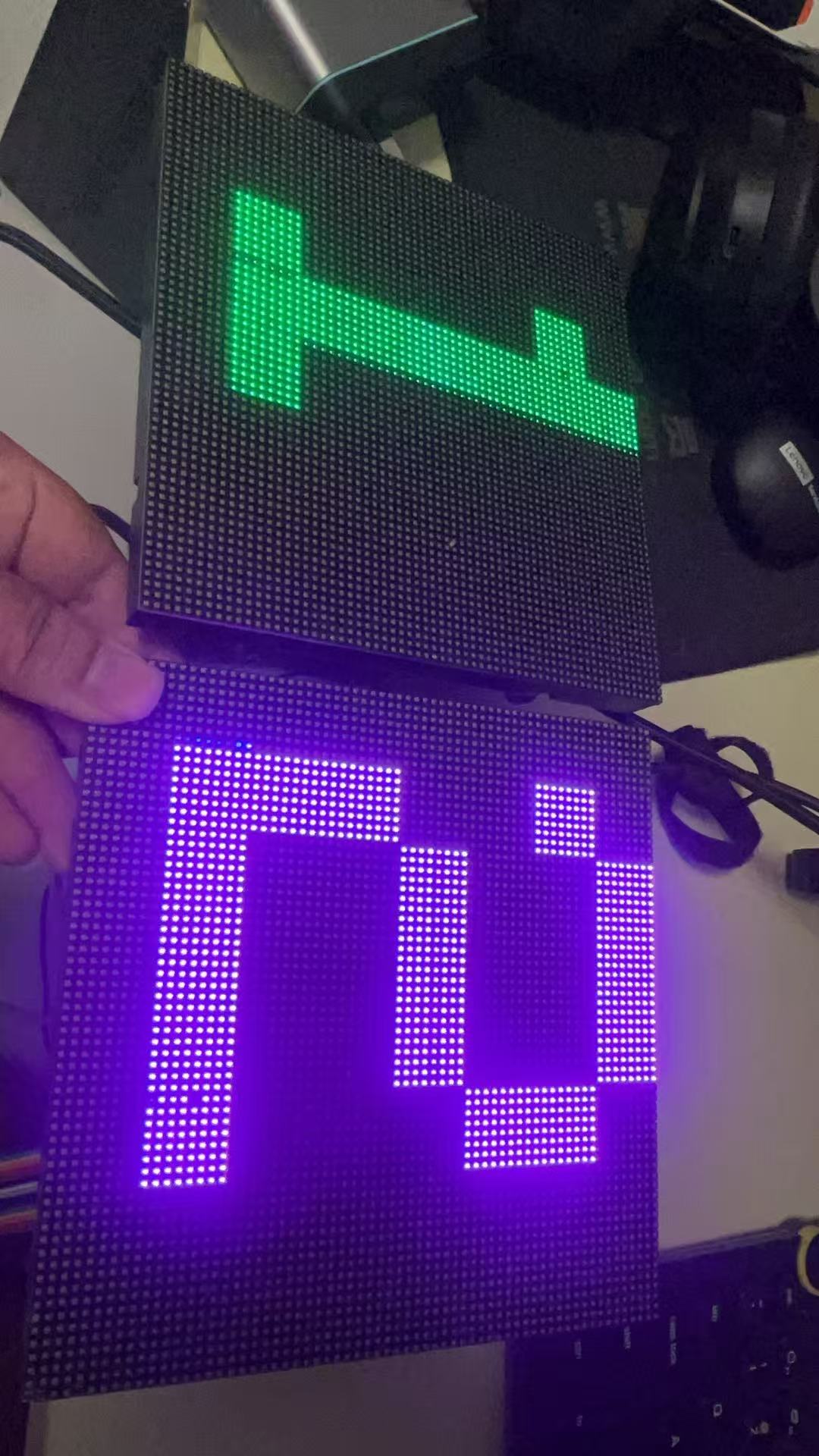

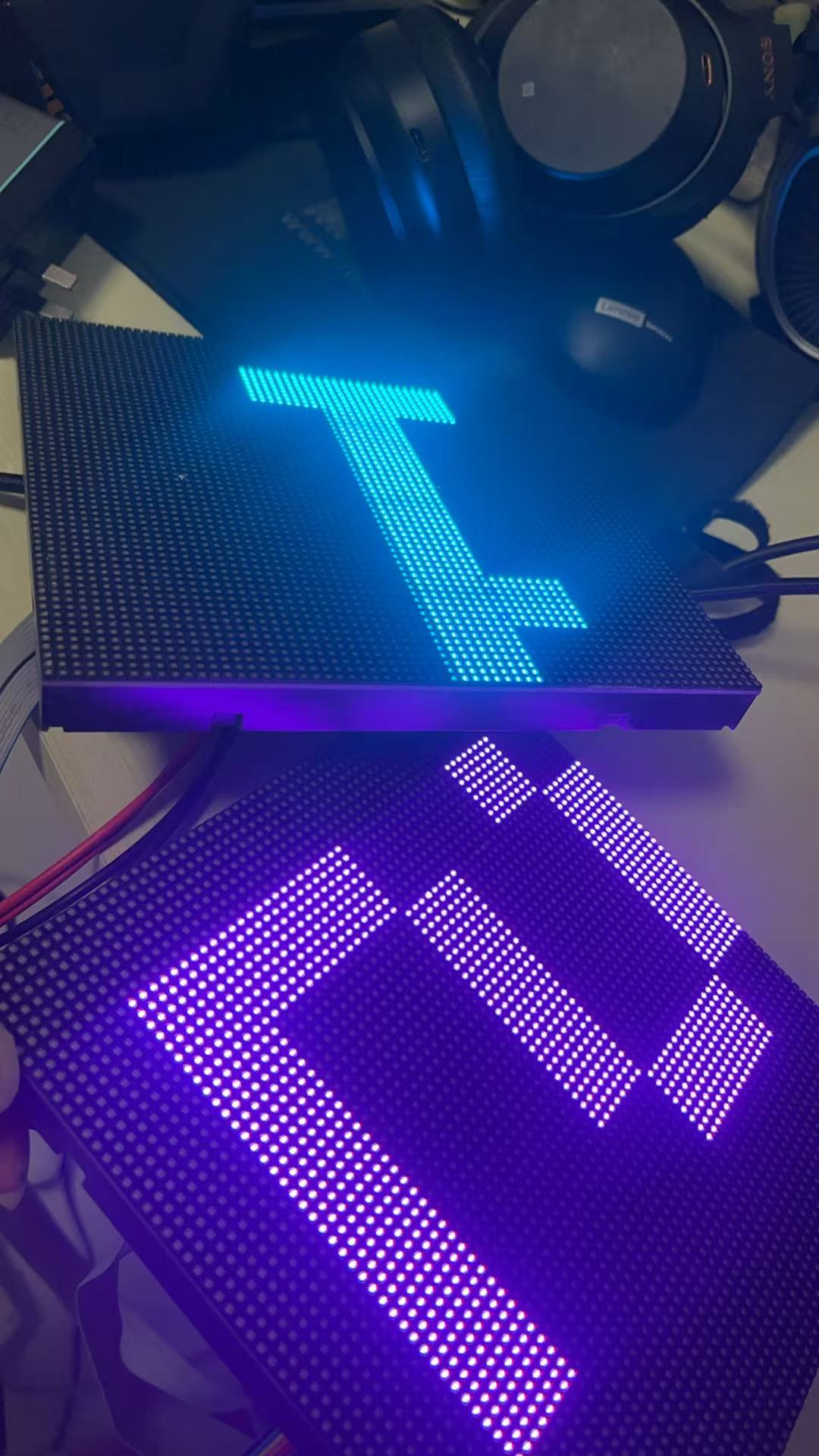

预期效果：左边屏青色 `1`，右边屏黄色 `2`。根据现象排查：

- 只显示一个数字 -> 另一块屏排线/电源有问题；
- 两个数字都在同一块屏上 -> 级联线没接（实际链长还是 1）；
- 左右颠倒 -> 两块屏物理顺序与库默认相反，对调排线或交换 1/2 即可。

## 七、常见问题

1. **屏完全不亮**：先查 `E` 脚（64×64 必须）、`OE/LAT/CLK`，再查独立电源与共地。
2. **花屏 / 上下半屏错位**：`R1/G1/B1` 与 `R2/G2/B2` 接反。
3. **NTP 不同步导致黑屏**：国内 `pool.ntp.org` 可能超时，换成 `cn.pool.ntp.org`、`ntp.aliyun.com`，并在未同步时显示 `--` 兜底，别让屏空着。
4. **级联后内存不足**：128×64 的 DMA 缓冲 + 帧缓冲更大，必要时降低色深或换带 PSRAM 的 ESP32。
5. **文字偏左**：`1` 这类窄字符用 `getTextBounds` 取真实边界再居中，比按字符宽度居中更准。

## 八、总结

- HUB75 双屏级联只需把库的 `chain_length` 设为 2，硬件接好排线即可，软件上是一个 128×64 虚拟屏，无需改 GPIO。
- 用「左 1 右 2、颜色不同」可以快速验证级联是否成功、方向是否正确。
- 配合 WiFiManager 按需配网 + TCP 推流，就能做成一个可远程刷新画面的 LED 显示终端；空闲时还能当 NTP 时钟用。

如果你也在玩 LED 矩阵屏，欢迎留言交流。
