CLion 开发stm32全套流程讲解

xiaotang

243人浏览 · 2026-08-09 15:00:17

xiaotang · 2026-08-09 15:00:17 发布

1.GCC是啥

1. 全称

GNU Compiler Collection，GNU 编译器套件早期原名：GNU C Compiler（只编译 C 语言），后来扩展支持多语言，改名编译器集合。

2. 核心作用

Linux/Unix 系统标准编译工具，把 C/C++/Objective-C/Go/Fortran 等高级语言翻译成机器可执行程序。

gcc：默认编译 C 语言
g++：调用 gcc 并自动链接 C++ 标准库，编译 C++

总结一句话就是可以将代码从C语言代码和C++代码到二进制源文件的工具，想要将写好的c语言代码运行，就必须要有他这个工具，主要是将下面4个步骤帮你自动完成

预处理（-E）：展开头文件、宏替换
编译（-S）：生成汇编代码
汇编（-c）：生成二进制目标文件 .o
链接：整合目标文件 + 系统库，生成可执行文件

# 编译c代码，输出a.out

gcc test.c

# 指定输出文件名

gcc test.c -o test

# C++编译

g++ main.cpp -o main

2.Cmake是啥

CMake 是跨平台工程构建管理工具，本身不编译代码，只负责「生成编译规则文件」，指挥编译器、链接器干活。传统单片机项目手写 Makefile 极其繁琐，CMake 用一套简单脚本（CMakeLists.txt）自动生成编译配置，Windows/Linux/Mac 全平台通用。

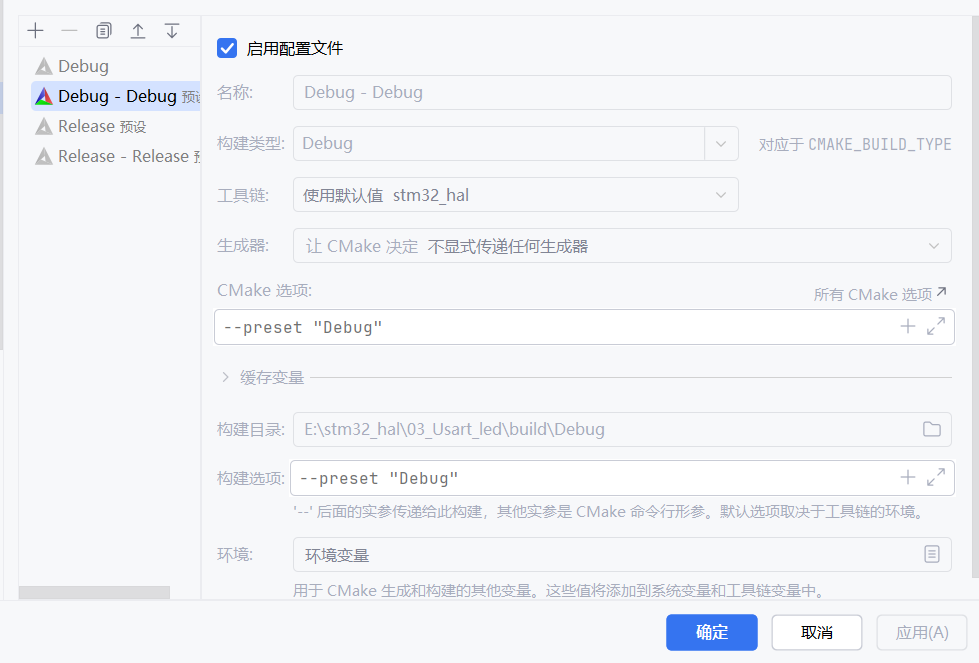

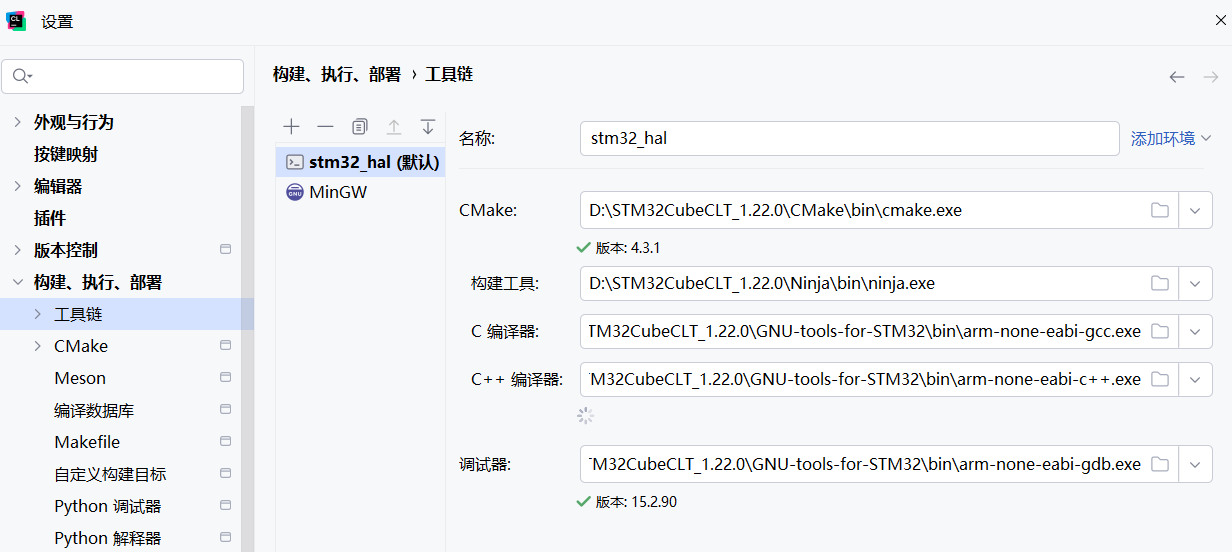

Windows 默认编译器是 MinGW，生成电脑 exe； CMake 可以配置切换成 arm-none-eabi-gcc，专门生成 STM32 ARM 内核能运行的固件，这是单片机开发的核心需求。，我使用的是Clion加上cmake加GCC，加上NinJa，通过cmake链接项目，生成NinJa构建脚本，一键编译所有代码，输出成可以下载进入单片机的.elf固件

3.GDB是啥

GDB = GNU Debugger，GNU 开源调试器。专门用来查看程序运行、打断点、单步、看变量、排查崩溃。分两种使用场景：

PC 本地程序调试（Windows/Linux 电脑软件）
嵌入式远程调试（你的 STM32 单片机，搭配 OpenOCD）

1. 核心类比（分清整套链路角色）

CMake + arm-gcc：做饭，把 C 代码做成 .elf 固件（带调试信息的 “半成品饭菜”）
OpenOCD：传菜员 / 接线桥，一边连电脑，一边通过 ST-Link 连单片机芯片，监听 3333 端口
arm-none-eabi-gdb（在你电脑本地）：你的操作台遥控器 你在 CLion 点断点、单步、查看变量、复位芯片，全部操作指令由 GDB 下发，交给 OpenOCD 转发给单片机硬件执行。

2. GDB 两大核心能力

能力 1：解析 elf 固件里的调试符号

编译时 gcc 会把代码行号、函数名、全局 / 局部变量打包进 .elf 文件。 GDB 读取 elf 后，就能做到：

看 C 源码调试，不用看晦涩的汇编地址；
直接打印变量值，不用手动读内存地址。

如果你编译时关掉调试信息，GDB 只能看到汇编，完全无法对应 C 代码。

能力 2：远程通信控制硬件（嵌入式关键）

单片机不能直接跑 GDB，必须走远程模式：

GDB 执行命令 target remote localhost:3333 连接 OpenOCD 服务；
所有硬件操作指令，GDB 自己不会处理，打包发给 OpenOCD：
- monitor reset halt：复位单片机、停机（monitor 是专门发给 OpenOCD 的指令）
- load：下载 elf 固件到 STM32 Flash
- break main：在 main 函数打断点
- continue：让单片机继续运行
- print variable：读取单片机 RAM 里变量的值
