本文基于江科大STM32入门教程，手把手带你用软件模拟SPI的方式驱动W25Q64 Flash芯片，从GPIO配置到读写时序，从页编程到扇区擦除，代码逐行解析，看完就能跑通！

一、前言

在STM32的学习过程中，存储器扩展是一个绕不开的课题。板载的Flash容量有限，当我们需要存储大量数据（比如字库、配置参数、日志记录）时，外接一颗SPI Flash就成了刚需。

W25Q64是华邦（Winbond）推出的一款64Mbit（8MB）串行Flash存储器，采用标准SPI接口通信，价格低廉、容量适中，在嵌入式领域应用非常广泛。

江科大的课程里，SPI部分分了两条线讲：

  • 硬件SPI：用STM32自带的SPI外设

  • 软件SPI：用GPIO手动模拟SPI时序

本文重点讲软件SPI这条线——虽然效率不如硬件SPI，但它最大的好处是引脚任意、时序可见、理解透彻。把软件SPI搞懂了，再看硬件SPI就是降维打击。

二、前置知识速览

2.1 W25Q64 关键参数

参数 数值 说明
容量 64Mbit = 8MB 地址范围 0x000000 ~ 0x7FFFFF
扇区（Sector） 2048个 每个扇区 4KB
块（Block） 128个 每个块 64KB（16个扇区）
页（Page） 32768个 每页 256字节（16页 = 1扇区）
擦除单位 扇区/块/整片 最小擦除单位是扇区（4KB）
写入单位 页 一次最多写256字节，不能跨页

⚠️ 重要特性：Flash写入前必须先擦除！擦除后所有位变为1，写入时只能把1改成0。

2.2 SPI模式0 时序图

W25Q64支持SPI模式0（CPOL=0, CPHA=0），这也是我们软件模拟要遵循的时序：

  • 空闲状态：SCK = 0，SS = 1

  • 数据变化：SCK上升沿前，MOSI准备好数据

  • 数据采样：SCK上升沿，从机读MOSI；同时MISO有效

  • SCK下降沿：主机读MISO，完成一位交换

        ┌───┐   ┌───┐   ┌───┐   ┌───┐
SCK  ───┘   └───┘   └───┘   └───┘   └───  (CPOL=0)
        ↑       ↑       ↑       ↑
       采样    采样    采样    采样

MOSI ───╪───────╪───────╪───────╪───────
       D7      D6      D5      D4...

MISO ───╪───────╪───────╪───────╪───────
       D7      D6      D5      D4...

2.3 硬件接线

W25Q64引脚 STM32引脚 功能
CS（片选） PA4 SS，软件控制
DO（数据输出） PA6 MISO，主机输入
CLK（时钟） PA5 SCK，软件控制
DI（数据输入） PA7 MOSI，主机输出
VCC 3.3V 供电
GND GND 地

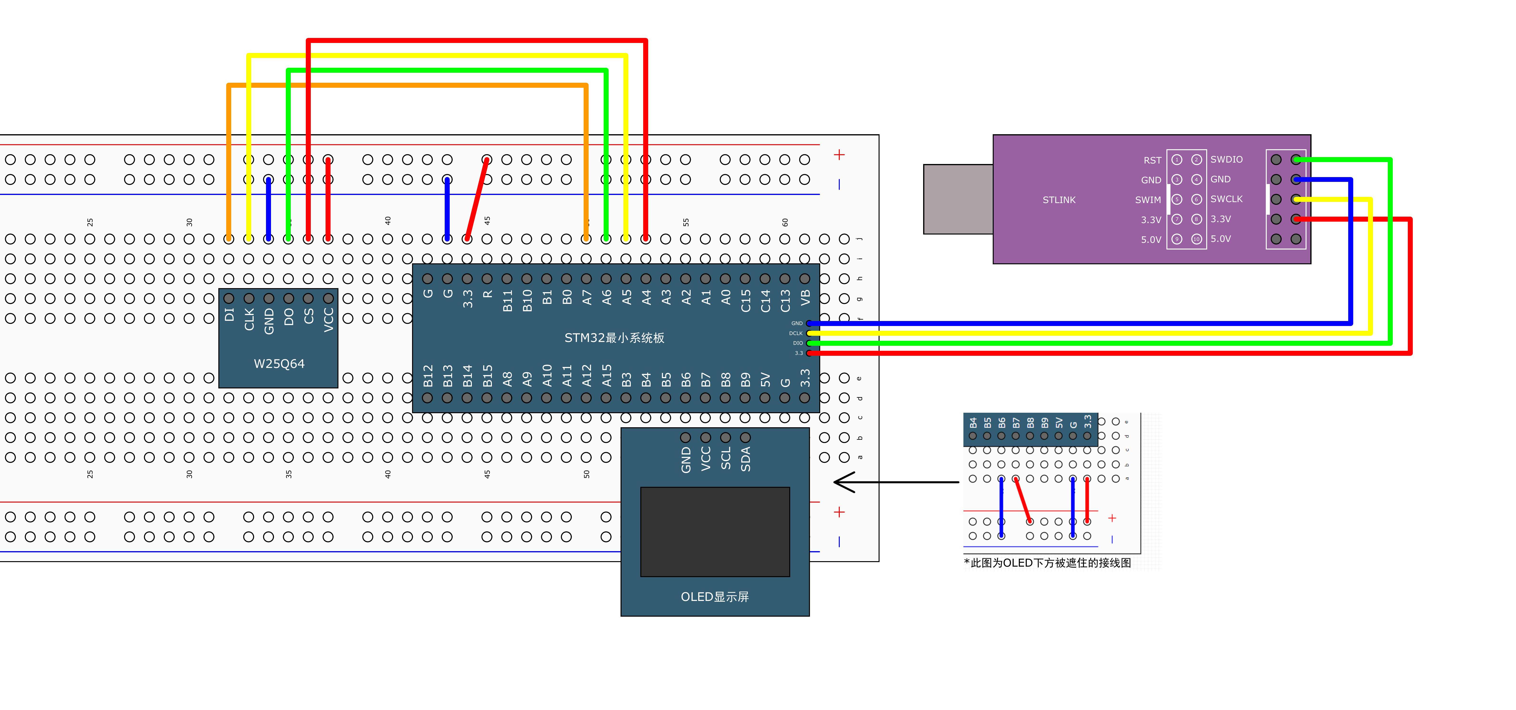

W25Q64与STM32F103C8T6的SPI接线示意图

三、软件SPI底层实现（MySPI.c）

软件SPI的核心思想很简单：用GPIO口手动翻转电平，完全模拟SPI时序。这样做的好处是任何GPIO口都能当SPI用，而且时序完全由代码控制，调试起来一目了然。

3.1 引脚配置层

#include "stm32f10x.h"                  // 包含STM32F10x标准库头文件，提供GPIO、RCC等外设操作函数

/*============================ 引脚配置层 ============================*/

/**
  * 函    数：SPI写SS引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SS的电平，范围0~1
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SS为低电平，当BitValue为1时，需要置SS为高电平
  */
void MySPI_W_SS(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue);		// 调用库函数，根据BitValue设置PA4（SS）引脚电平
																// BitAction是枚举类型，0=Bit_RESET（低电平），1=Bit_SET（高电平）
}

/**
  * 函    数：SPI写SCK引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SCK的电平，范围0~1
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCK为低电平，当BitValue为1时，需要置SCK为高电平
  */
void MySPI_W_SCK(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_5, (BitAction)BitValue);		// 调用库函数，根据BitValue设置PA5（SCK）引脚电平
}

/**
  * 函    数：SPI写MOSI引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入MOSI的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置MOSI为低电平，当BitValue为1时，需要置MOSI为高电平
  */
void MySPI_W_MOSI(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_7, (BitAction)BitValue);		// 调用库函数，根据BitValue设置PA7（MOSI）引脚电平
																// BitValue要实现非0即1的特性，由上层调用保证
}

/**
  * 函    数：SPI读MISO引脚电平
  * 返 回 值：协议层需要得到的当前MISO的电平，范围0~1
  * 注意事项：此函数需要用户实现内容，当前MISO为低电平时，返回0，当前MISO为高电平时，返回1
  */
uint8_t MySPI_R_MISO(void)
{
	return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);			// 调用库函数，读取PA6（MISO）引脚电平并返回
																// 返回值为0或1，直接对应引脚的高低电平
}

/**
  * 函    数：SPI初始化
  * 注意事项：此函数需要用户实现内容，实现SS、SCK、MOSI和MISO引脚的初始化
  */
void MySPI_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	// 开启GPIOA的时钟，所有GPIO操作前必须先开时钟，否则配置无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;					// 定义GPIO初始化结构体变量
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;		// 设置模式为推挽输出：SS、SCK、MOSI都是主机输出，用推挽输出驱动能力强
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;	// 选中PA4(SS)、PA5(SCK)、PA7(MOSI)三个引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		// 设置输出速度为50MHz，SPI通信速度较快，引脚翻转要跟上
	GPIO_Init(GPIOA, &GPIO_InitStructure);					// 调用初始化函数，将以上配置写入寄存器，完成PA4/5/7的初始化

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;			// 设置模式为上拉输入：MISO是主机输入，用上拉输入防止浮空
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;				// 选中PA6(MISO)引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		// 输入模式下速度参数无实际意义，但结构体要求赋值
	GPIO_Init(GPIOA, &GPIO_InitStructure);					// 调用初始化函数，将PA6初始化为上拉输入

	/*设置默认电平*/
	MySPI_W_SS(1);											// SS默认高电平：SPI未通信时片选要释放，高电平表示不选中从机
	MySPI_W_SCK(0);											// SCK默认低电平：模式0要求空闲时钟为低电平
}

3.2 协议层：SPI起始、终止和字节交换

/*============================ 协议层 ============================*/

/**
  * 函    数：SPI起始
  * 说    明：拉低SS片选信号，开始一次SPI通信
  */
void MySPI_Start(void)
{
	MySPI_W_SS(0);				// 拉低SS（PA4），选中W25Q64从机，SPI通信正式开始
}

/**
  * 函    数：SPI终止
  * 说    明：拉高SS片选信号，结束一次SPI通信
  */
void MySPI_Stop(void)
{
	MySPI_W_SS(1);				// 拉高SS（PA4），释放W25Q64从机，本次SPI通信结束
}

/**
  * 函    数：SPI交换传输一个字节，使用SPI模式0
  * 参    数：ByteSend 要发送的一个字节
  * 返 回 值：接收的一个字节
  * 原    理：SPI是全双工通信，发送和接收同时进行。主机发一位的同时，从机也回一位。
  *           循环8次，完成一个字节的发送和接收。
  */
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
	uint8_t i, ByteReceive = 0x00;					// 定义循环变量i和接收变量ByteReceive
													// ByteReceive必须赋初值0x00！因为后面用"或"操作置位，初值必须是0

	for (i = 0; i < 8; i ++)						// 循环8次，依次交换每一位数据，从最高位（MSB）开始
	{
		/*--- 步骤1：主机把要发送的数据位放到MOSI线上 ---*/
		/* 两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1 */
		/* !!(0) = 0，!!(非0) = 1，这样无论BitValue原本是什么非零值，都变成1 */
		MySPI_W_MOSI(!!(ByteSend & (0x80 >> i)));	// 使用掩码方式取出ByteSend的第(7-i)位数据
													// 0x80 >> i：第1次i=0，掩码是0x80（1000 0000），取最高位D7
													// 第2次i=1，掩码是0x40（0100 0000），取D6...以此类推
													// &运算后非0即1，再用!!规范化，写入MOSI

		/*--- 步骤2：SCK上升沿，从机采样MOSI数据，同时MISO数据有效 ---*/
		MySPI_W_SCK(1);								// 拉高SCK（PA5），产生上升沿
													// 上升沿时刻：从机读取MOSI上的数据位
													// 同时从机把要发送的数据位放到MISO线上

		/*--- 步骤3：主机读取MISO线上的数据位 ---*/
		if (MySPI_R_MISO())							// 读取MISO（PA6）电平，如果为高电平（返回1）
		{
			ByteReceive |= (0x80 >> i);				// 将ByteReceive的对应位置1
													// 当MISO为1时，置变量指定位为1
		}											// 当MISO为0时，不做处理，指定位为默认的初值0
													// 这里体现了ByteReceive初值必须为0x00的原因！

		/*--- 步骤4：SCK下降沿，完成一位交换，准备下一位 ---*/
		MySPI_W_SCK(0);								// 拉低SCK（PA5），产生下降沿
													// 下降沿时刻：数据移入完成，准备下一位数据
	}

	return ByteReceive;								// 循环8次后，返回接收到的完整字节数据
}

💡 我的理解：MySPI_SwapByte 这个函数是软件SPI的灵魂。它的巧妙之处在于发送和接收是同时进行的——你每发一位，必然也收到一位。0x80 >> i 这个掩码操作让代码非常优雅，从最高位到最低位依次处理。!! 双取反是个小技巧，确保传入GPIO_WriteBit的只有0或1，避免其他非零值导致意外。

四、W25Q64驱动层实现（W25Q64.c）

底层SPI搞定了，接下来就是在SPI基础上封装W25Q64的专用指令。W25Q64的操作遵循固定的"指令+地址+数据"格式。

4.1 指令头文件（W25Q64_Ins.h）

#ifndef __W25Q64_INS_H
#define __W25Q64_INS_H

#define W25Q64_WRITE_ENABLE							0x06	// 写使能指令：执行写操作前必须先发送
#define W25Q64_WRITE_DISABLE						0x04	// 写禁止指令
#define W25Q64_READ_STATUS_REGISTER_1				0x05	// 读状态寄存器1：用于查询忙标志位
#define W25Q64_READ_STATUS_REGISTER_2				0x35	// 读状态寄存器2
#define W25Q64_READ_DATA							0x03	// 读取数据指令：按地址读取任意长度数据
#define W25Q64_PAGE_PROGRAM							0x02	// 页编程指令：向指定页写入最多256字节
#define W25Q64_SECTOR_ERASE_4KB						0x20	// 扇区擦除指令（4KB）：最小擦除单位
#define W25Q64_BLOCK_ERASE_32KB						0x52	// 块擦除指令（32KB）
#define W25Q64_BLOCK_ERASE_64KB						0xD8	// 块擦除指令（64KB）
#define W25Q64_CHIP_ERASE							0xC7	// 整片擦除指令
#define W25Q64_JEDEC_ID								0x9F	// 读取JEDEC ID指令：获取厂商ID和设备ID
#define W25Q64_DUMMY_BYTE							0xFF	// 空字节：用于只读操作时的占位发送

#endif

4.2 W25Q64初始化与读取ID

#include "stm32f10x.h"                  // 包含STM32标准库头文件
#include "MySPI.h"						// 包含软件SPI底层驱动头文件
#include "W25Q64_Ins.h"					// 包含W25Q64指令定义头文件

/**
  * 函    数：W25Q64初始化
  * 说    明：初始化W25Q64前，必须先初始化底层的SPI通信协议
  */
void W25Q64_Init(void)
{
	MySPI_Init();					// 先调用MySPI_Init()初始化底层的SPI引脚和协议层
									// W25Q64本身不需要额外初始化，SPI通了就等于W25Q64就绪
}

/**
  * 函    数：W25Q64读取ID号
  * 参    数：MID 工厂ID（Manufacturer ID），使用输出参数的形式返回，W25Q64的MID固定为0xEF（Winbond）
  * 参    数：DID 设备ID（Device ID），使用输出参数的形式返回，W25Q64的DID为0x4017
  * 说    明：上电后发送0x9F指令，W25Q64会返回3字节：Manufacturer ID + Memory Type + Capacity
  */
void W25Q64_ReadID(uint8_t *MID, uint16_t *DID)
{
	MySPI_Start();								// SPI起始：拉低SS，选中W25Q64
	MySPI_SwapByte(W25Q64_JEDEC_ID);			// 交换发送读取ID的指令0x9F
												// 同时接收到第一个返回字节（Manufacturer ID），但这里忽略
	*MID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	// 发送空字节0xFF（占位），交换接收Manufacturer ID
												// 通过输出参数*MID返回给调用者
	*DID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	// 发送空字节，交换接收Device ID的高8位（Memory Type）
	*DID <<= 8;									// 将高8位左移8位，放到16位变量的高字节位置
	*DID |= MySPI_SwapByte(W25Q64_DUMMY_BYTE);	// 发送空字节，交换接收Device ID的低8位（Capacity）
												// 用"或"运算拼接到低8位，完整的16位DID通过输出参数返回
	MySPI_Stop();								// SPI终止：拉高SS，释放W25Q64
}

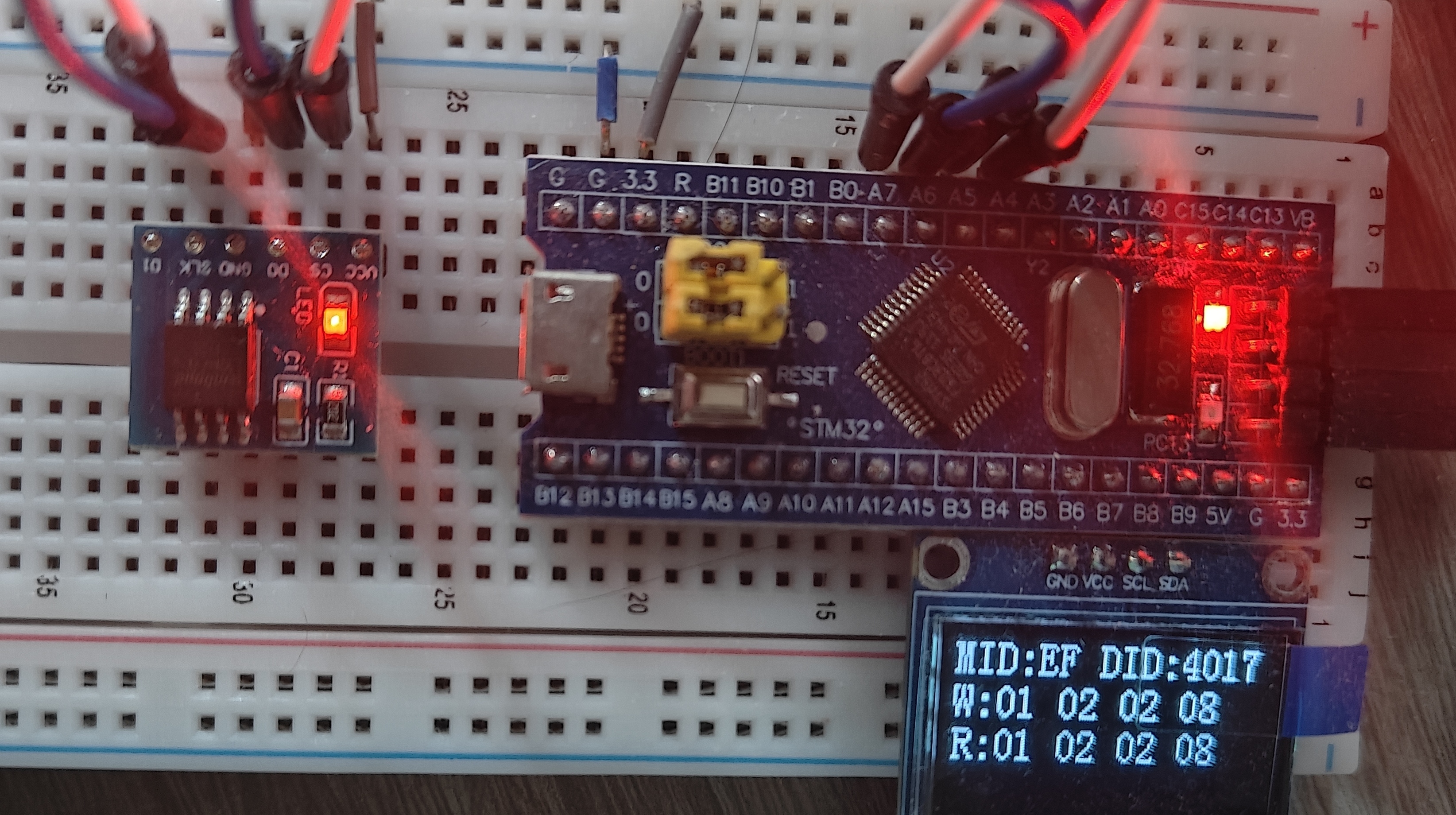

💡 我的理解：读取ID是验证硬件连接是否正常的第一步。如果ID读出来不对（比如全是0xFF或0x00），说明接线有问题或者芯片没工作。W25Q64_DUMMY_BYTE（0xFF）的使用很妙——SPI通信中你想读数据，就必须发点什么来"换"数据回来，发0xFF就是告诉从机"我没数据给你，你把你的数据给我"。

4.3 写使能与等待忙

/**
  * 函    数：W25Q64写使能
  * 说    明：W25Q64的所有写操作（页编程、擦除）之前，都必须先发送写使能指令
  *           写使能后，W25Q64内部的写使能锁存器（WEL）置1，允许后续写操作
  *           每次写操作完成后，WEL会自动清零
  */
void W25Q64_WriteEnable(void)
{
	MySPI_Start();								// SPI起始
	MySPI_SwapByte(W25Q64_WRITE_ENABLE);		// 交换发送写使能指令0x06
												// 该指令无返回数据，也不需要额外参数
	MySPI_Stop();								// SPI终止
}

/**
  * 函    数：W25Q64等待忙
  * 说    明：W25Q64执行页编程或擦除操作后，需要一定时间完成内部操作
  *           期间状态寄存器1的BUSY位（bit0）为1，表示芯片正忙
  *           必须等待BUSY位清零后，才能进行下一次写操作
  */
void W25Q64_WaitBusy(void)
{
	uint32_t Timeout;							// 定义超时计数变量，防止死等
	MySPI_Start();								// SPI起始
	MySPI_SwapByte(W25Q64_READ_STATUS_REGISTER_1);	// 发送读状态寄存器1指令0x05
	Timeout = 100000;							// 给定超时计数时间，约100000次循环
												// 实际超时时间取决于主频，这里作为兜底保护
	while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE) & 0x01) == 0x01)	// 循环读取状态寄存器1
																// & 0x01：取出BUSY位（bit0）
																// == 0x01：如果BUSY位为1，说明芯片还在忙
	{
		Timeout --;								// 等待时，计数值自减
		if (Timeout == 0)						// 自减到0后，等待超时
		{
			break;								// 强制退出循环，避免死等导致程序卡死
		}
	}
	MySPI_Stop();								// SPI终止
}

💡 我的理解：W25Q64_WaitBusy 里的超时机制很重要。虽然正常情况W25Q64擦除最多几百毫秒，但万一芯片坏了或者接线松了，没有超时就会死循环。& 0x01 就是取状态寄存器的最低位，这是查询忙标志的标准做法。另外注意，读状态寄存器的过程中SS要一直拉低，不能中途断开。

4.4 页编程（写入数据）

/**
  * 函    数：W25Q64页编程
  * 参    数：Address 页编程的起始地址，范围：0x000000~0x7FFFFF（23位地址）
  * 参    数：DataArray 用于写入数据的数组指针
  * 参    数：Count 要写入数据的数量，范围：0~256（一页最多256字节）
  * 注意事项：写入的地址范围不能跨页！如果Address=0x0000FF，Count=2，则第二个字节会写到0x000100
  *           跨页写入会导致数据回卷到页首覆盖，这是W25Q64的硬件特性
  */
void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count)
{
	uint16_t i;									// 定义循环变量

	W25Q64_WriteEnable();						// 第一步：写使能！每次写操作前必须调用

	MySPI_Start();								// SPI起始
	MySPI_SwapByte(W25Q64_PAGE_PROGRAM);		// 发送页编程指令0x02
	MySPI_SwapByte(Address >> 16);				// 交换发送地址23~16位（最高字节）
												// Address是32位，右移16位后保留高8位
	MySPI_SwapByte(Address >> 8);				// 交换发送地址15~8位（中间字节）
												// 右移8位后，低8位被移出，保留原来的15~8位
	MySPI_SwapByte(Address);					// 交换发送地址7~0位（最低字节）
												// 直接发送低8位，不需要移位
	for (i = 0; i < Count; i ++)				// 循环Count次，依次发送数据
	{
		MySPI_SwapByte(DataArray[i]);			// 依次在起始地址后写入数据
												// 每发一个字节，W25Q64内部地址自动+1
	}
	MySPI_Stop();								// SPI终止

	W25Q64_WaitBusy();							// 等待W25Q64内部完成编程操作
												// 页编程典型时间约0.4ms~3ms，必须等忙标志清零
}

💡 我的理解：页编程的地址发送要特别注意——W25Q64是24位地址，但STM32的uint32_t是32位，所以分三次右移发送高、中、低字节。这里有个经典坑：地址不能跨页。比如一页从0x000000到0x0000FF，如果你从0x0000FE开始写10个字节，后8个字节会回卷到0x000000覆盖！所以实际工程中，大数据量写入需要自己实现"跨页拆分"逻辑。

4.5 扇区擦除

/**
  * 函    数：W25Q64扇区擦除（4KB）
  * 参    数：Address 指定扇区的地址，范围：0x000000~0x7FFFFF
  *           地址不需要对齐到扇区首地址，W25Q64会自动找到所在扇区并擦除整个4KB
  * 返 回 值：无
  * 注意事项：擦除后扇区内所有数据变为0xFF！擦除前务必确认数据已备份
  */
void W25Q64_SectorErase(uint32_t Address)
{
	W25Q64_WriteEnable();						// 第一步：写使能！擦除也是写操作，必须先使能

	MySPI_Start();								// SPI起始
	MySPI_SwapByte(W25Q64_SECTOR_ERASE_4KB);	// 发送扇区擦除指令0x20
	MySPI_SwapByte(Address >> 16);				// 交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				// 交换发送地址15~8位
	MySPI_SwapByte(Address);					// 交换发送地址7~0位
	MySPI_Stop();								// SPI终止

	W25Q64_WaitBusy();							// 等待擦除完成
												// 扇区擦除典型时间约45ms~400ms，比页编程慢得多
}

💡 我的理解：擦除是Flash的痛点——最小擦除单位是4KB扇区，哪怕你只改1个字节，也要擦除整个扇区。所以Flash不适合频繁修改小数据。另外，擦除前一定要写使能，很多同学忘了这一步，结果擦除指令被W25Q64直接忽略，读出来数据没变，还以为是代码问题。

4.6 读取数据

/**
  * 函    数：W25Q64读取数据
  * 参    数：Address 读取数据的起始地址，范围：0x000000~0x7FFFFF
  * 参    数：DataArray 用于接收读取数据的数组，通过输出参数返回
  * 参    数：Count 要读取数据的数量，范围：0~0x800000（理论上可以读整个芯片）
  * 说    明：读取操作不需要写使能，也不需要等待忙，随时可读
  */
void W25Q64_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count)
{
	uint32_t i;									// 定义循环变量，注意Count是uint32_t，i也要用uint32_t
	MySPI_Start();								// SPI起始
	MySPI_SwapByte(W25Q64_READ_DATA);			// 发送读取数据指令0x03
	MySPI_SwapByte(Address >> 16);				// 交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				// 交换发送地址15~8位
	MySPI_SwapByte(Address);					// 交换发送地址7~0位
	for (i = 0; i < Count; i ++)				// 循环Count次，依次读取数据
	{
		DataArray[i] = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	// 发送空字节0xFF，交换接收数据
															// W25Q64收到读指令和地址后，自动从该地址开始输出数据
															// 内部地址每读一次自动+1，可以连续读取任意长度
	}
	MySPI_Stop();								// SPI终止
}

💡 我的理解：读取是W25Q64最"友好"的操作——不需要写使能、不需要等待、可以跨页连续读。发送0x03和地址后，W25Q64就像一个流水一样不断吐数据，你发一个0xFF，它吐一个字节，内部地址自动加。这个特性让读取操作非常简单高效。

五、个人理解

学这一节的时候，我最大的感受就是：软件SPI虽然代码量大，但真的把SPI协议吃透了。

之前学硬件SPI，配置一下寄存器就完事了，SPI怎么工作的完全黑盒。但软件SPI不一样，每一根线的翻转你都看得见。MySPI_SwapByte 里那个 0x80 >> i 的位操作，我盯着看了好久才理解——原来是从最高位一位一位掰下来放到MOSI上。这种"亲手把数据位送出去"的感觉，比看任何时序图都直观。

另外，W25Q64的"写前必擦"特性也让我印象深刻。以前用EEPROM（比如AT24C02），直接覆盖写就行，但Flash不行。这让我意识到不同存储器的底层物理机制差异：EEPROM是浮栅管局部擦除，Flash是整页/整扇区擦除。所以做项目选型时，如果数据需要频繁修改，EEPROM可能更合适；如果是大数据量存储，W25Q64的性价比完胜。

六、踩坑记录（用户自己写）

坑位 现象 原因 解决方案
坑1：忘了写使能 页编程或擦除后读数据，发现数据没变 W25Q64默认写保护，所有写操作前必须发0x06写使能 每次写操作前调用W25Q64_WriteEnable()
坑2：跨页写入覆盖 写入256字节，发现前面的数据被后面的覆盖了 W25Q64页编程地址到页尾后会回卷到页首 软件层面做跨页拆分，确保每次写入不跨页边界
坑3：擦除后数据不是0xFF 擦除后读出来还是旧数据 可能没等擦除完成就读取，或者根本没发擦除指令 擦除后必须调用W25Q64_WaitBusy()等待完成
坑4：SPI模式不对 数据全为0xFF或0x00 软件SPI时序与W25Q64不匹配 确认CPOL=0, CPHA=0，SCK空闲低电平，上升沿采样
坑5：SS引脚没拉高 偶尔通信正常，偶尔数据错乱 SS片选信号不稳定，通信中途被意外拉低 确保每次MySPI_Start()和MySPI_Stop()成对出现
坑6：MISO配置上拉输入 读取数据始终为0 MISO配置为浮空输入，电平不稳定 必须配置为上拉输入或下拉输入，不能浮空

我踩过最傻的一个坑是：MISO引脚配成了推挽输出。当时复制粘贴GPIO初始化代码，忘了把PA6的模式改成输入，结果MISO一直输出高电平，读出来的数据全是0xFF。调了一下午，最后用万用表量PA6电平才发现问题。所以GPIO模式一定要仔细核对：主机输出（SS/SCK/MOSI）是推挽输出，主机输入（MISO）是上拉输入！

还有一个坑是地址发送顺序。W25Q64要求先发高字节，但我的直觉是"先发低地址"，结果数据写到了完全不对的位置。后来画了个图才明白：Address >> 16 是把23~16位移到最低8位，所以先发的是最高字节，这符合SPI"高位在前"的惯例。

七、总结表格

功能 指令码 是否需要写使能 是否需要等待忙 最大数据量 注意事项
读JEDEC ID 0x9F ❌ ❌ 3字节 上电即可读，用于验证芯片型号
写使能 0x06 ❌ ❌ 无 每次写操作前必须调用
读状态寄存器1 0x05 ❌ ❌ 1字节 查询BUSY位（bit0）判断芯片状态
页编程 0x02 ✅ ✅ 256字节 不能跨页，写入前确保已擦除
扇区擦除（4KB） 0x20 ✅ ✅ 无 最小擦除单位，擦除后全为0xFF
块擦除（64KB） 0xD8 ✅ ✅ 无 擦除速度比扇区擦除快（单位容量）
读取数据 0x03 ❌ ❌ 无限制 可跨页连续读取，地址自动递增

八、main.c 测试代码参考

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "W25Q64.h"

uint8_t MID;							//定义用于存放MID号的变量
uint16_t DID;							//定义用于存放DID号的变量

uint8_t ArrayWrite[] = {0x01, 0x02, 0x02, 0x08};	//定义要写入数据的测试数组
uint8_t ArrayRead[4];								//定义要读取数据的测试数组

int main(void)
{
	/*模块初始化*/
	OLED_Init();						//OLED初始化
	W25Q64_Init();						//W25Q64初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "MID:   DID:");
	OLED_ShowString(2, 1, "W:");
	OLED_ShowString(3, 1, "R:");

	/*显示ID号*/
	W25Q64_ReadID(&MID, &DID);			//获取W25Q64的ID号
	OLED_ShowHexNum(1, 5, MID, 2);		//显示MID
	OLED_ShowHexNum(1, 12, DID, 4);		//显示DID

	/*W25Q64功能函数测试*/
	W25Q64_SectorErase(0x000000);					//扇区擦除
	W25Q64_PageProgram(0x000000, ArrayWrite, 4);	//将写入数据的测试数组写入到W25Q64中

	W25Q64_ReadData(0x000000, ArrayRead, 4);		//读取刚写入的测试数据到读取数据的测试数组中

	/*显示数据*/
	OLED_ShowHexNum(2, 3, ArrayWrite[0], 2);		//显示写入数据的测试数组
	OLED_ShowHexNum(2, 6, ArrayWrite[1], 2);
	OLED_ShowHexNum(2, 9, ArrayWrite[2], 2);
	OLED_ShowHexNum(2, 12, ArrayWrite[3], 2);

	OLED_ShowHexNum(3, 3, ArrayRead[0], 2);			//显示读取数据的测试数组
	OLED_ShowHexNum(3, 6, ArrayRead[1], 2);
	OLED_ShowHexNum(3, 9, ArrayRead[2], 2);
	OLED_ShowHexNum(3, 12, ArrayRead[3], 2);

	while (1)
	{

	}
}

现象图

更多代码参考：STM32_Project: 基于江科大的STM32的教程编写的程序

📌 开发环境：Keil5 + STM32F103C8T6最小系统板 + ST-Link
📌 参考资料：江科大STM32入门教程、《STM32F10xxx参考手册》、W25Q64 Datasheet
📌 前置文章：江科大 STM32 入门：W25Q64 详解——从硬件到 Flash 操作原理

写这篇文章的时候，我把江科大的视频又回顾了一遍，发现以前囫囵吞枣跳过的细节，现在都能看懂了。软件SPI这节虽然代码量不小，但每一行都有它的道理——从GPIO模式的选择，到!!双取反的小技巧，再到地址分三次发送的顺序，都是前人踩坑踩出来的最佳实践。如果你也在学STM32，强烈建议亲手敲一遍代码，不要直接复制粘贴，只有自己写过，这些知识才真正属于你。

如果本文对你有帮助，欢迎点赞 👍 收藏 ⭐ ！有任何问题欢迎在评论区交流，一起学习进步！

# stm32 # 嵌入式硬件 # 单片机
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

基于STM32的智能家居语音控制系统设计(完整毕业论文)

avatar AI硬件创业社区
cover

基于STM32的智能门禁系统设计（完整毕业设计）

avatar AI硬件创业社区

隧道沙盘模型多系统设计：基于STM32与Modbus RTU的盾构-钻爆-明挖全工系统协同控制法联动方案

隧道沙盘模型控制系统覆盖盾构法、钻爆法、明挖法、TBM法等多种施工工法，涉及隧道掘进、初期支护、二次衬砌、注浆防水、地质展示等全流程节点的动态演示与协同控制。本文结合筑城世纪模型在工业沙盘控制系统开发中的项目经验（2008年成立，2000㎡制作工厂，控制系统自主研发，已为华北电力大学、国机集团、巴斯夫、国家电网、清华大学等500+企事业单位提供服务），梳理隧道沙盘模型多系统协同控制系统的设计与实现

avatar AI硬件创业社区
