RTOS全称Real-Time Operating System（实时操作系统），是专门给单片机/嵌入式芯片用的轻量操作系统，核心就两件事：保证任务按时响应（实时性）+自动管理多个任务并行运行。

和裸机开发的本质区别：
1、**裸机开发：**只有一个主while（1）循环，所有功能按顺序排队执行，就像一个人同时炒菜、接电话、洗碗、一件事卡住，其他全部延误（就像阻塞式按键，如果一直按住按键不动，整个程序就会卡住）；不过你也可以靠中断来解决这个问题，但是主程序还是会被中断影响，如果安排在中断的程序运行很久，那主程序照样运行不了，那我把所有任务都放在中断呢？那这两个任务还是会相互影响，假如第一个任务卡很久，那还是会影响第二个任务的运行，所以主程序只能靠中断处理紧急任务，复杂业务很容易出时讯混乱。
2、**RTOS开发:**内核就像一个“调度主管”，把功能拆成多个独立的“任务”，每个任务有自己的优先级和独立栈空间。主管会按优先级自动切换任务，高级优先任务可以立刻抢占低优先级任务，保证紧急事件第一时间响应。
严格来说：FreeRTOS 并不是实时操作系统，因为它是分时复用的。 系统将时间分割成很多时间片，然后轮流执行各个任务。 每个任务都是独立运行的，互不影响，由于切换的频率很快，就感觉像是同时运行的一样。

**堆：**就是一块空闲的内存，只要我在这块内存实现分配和释放，那这块内存就是堆

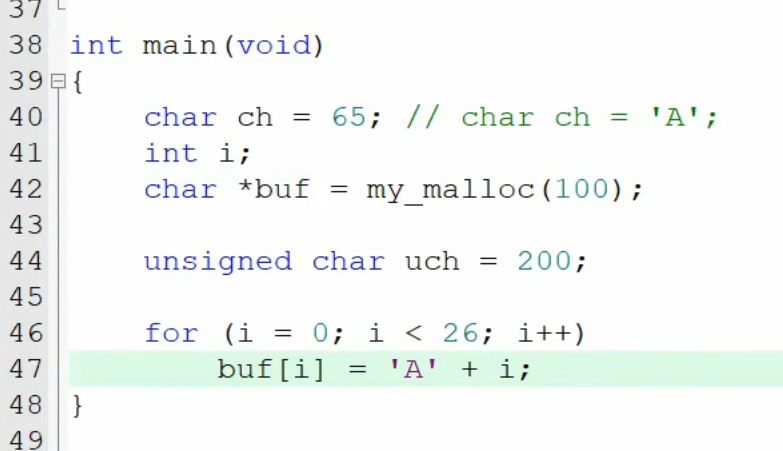

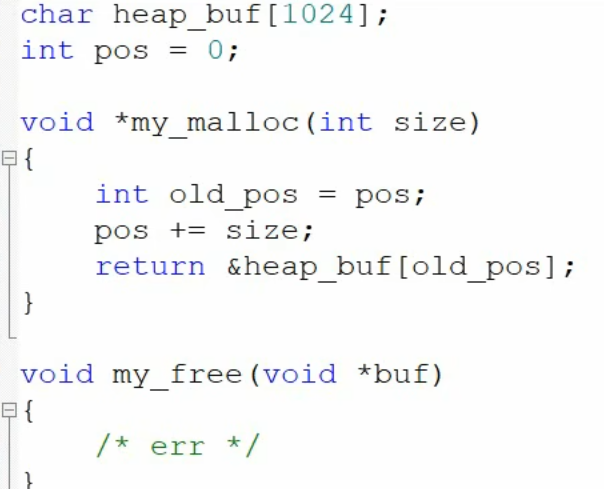

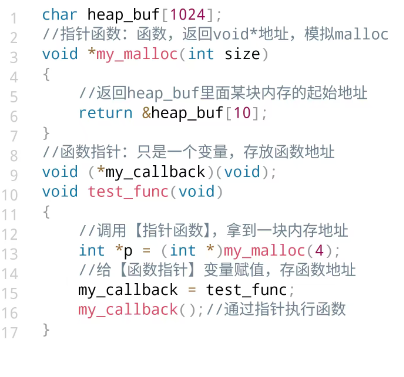

heap_buf就是堆，（void*通用指针，可以接收任意类型的内存地址，malloc是c标准库动态内存申请函数，size就是你想分出多少地址大小），
在这里的代码逻辑就是调用my_malloc把堆从heap_buf[0]到heap_buf[99]分配出来，将这块内存的首地址分配给buf

栈：就是保存函数的返回地址和局部变量

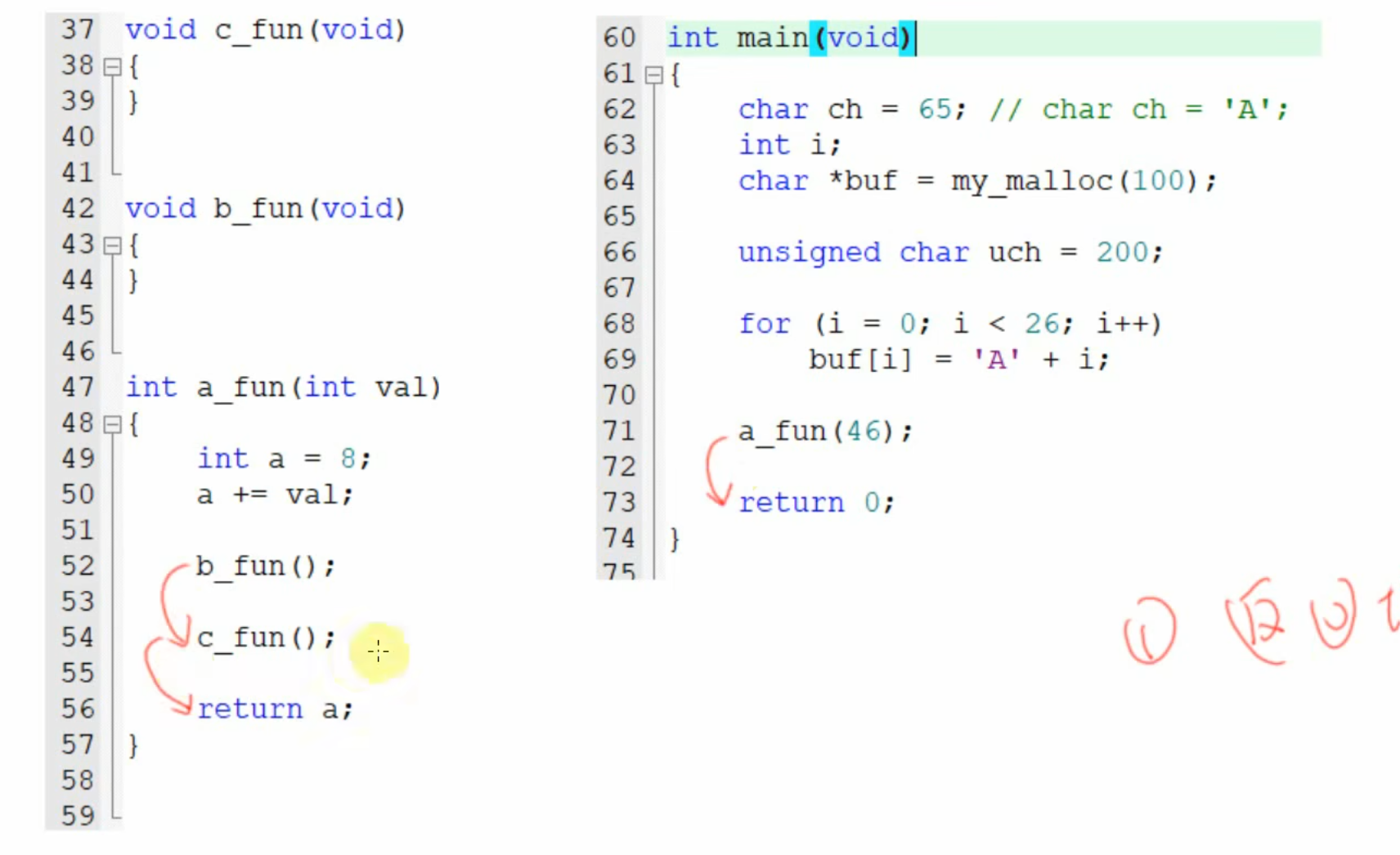

在main函数中，调用函数a_fun，执行完a_fun函数后返回到return 0，在a_fun函数里面调用函数b_fun，b_fun执行完后返回到c_fun函数，同理
c_fun又返回到return a，在语言中我们这样看当然知道它们的返回地址在哪，但是它们的返回地址保存在哪呢？如下：

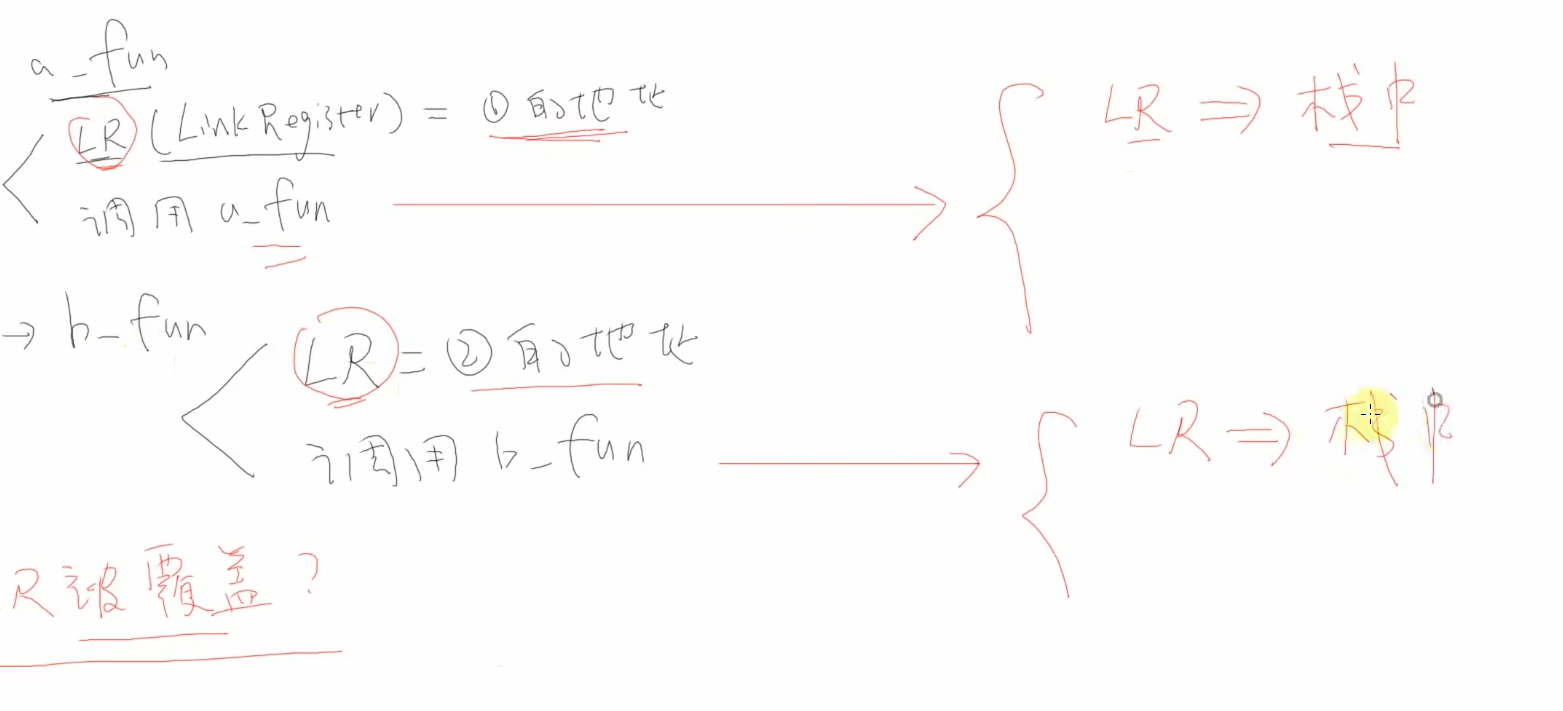

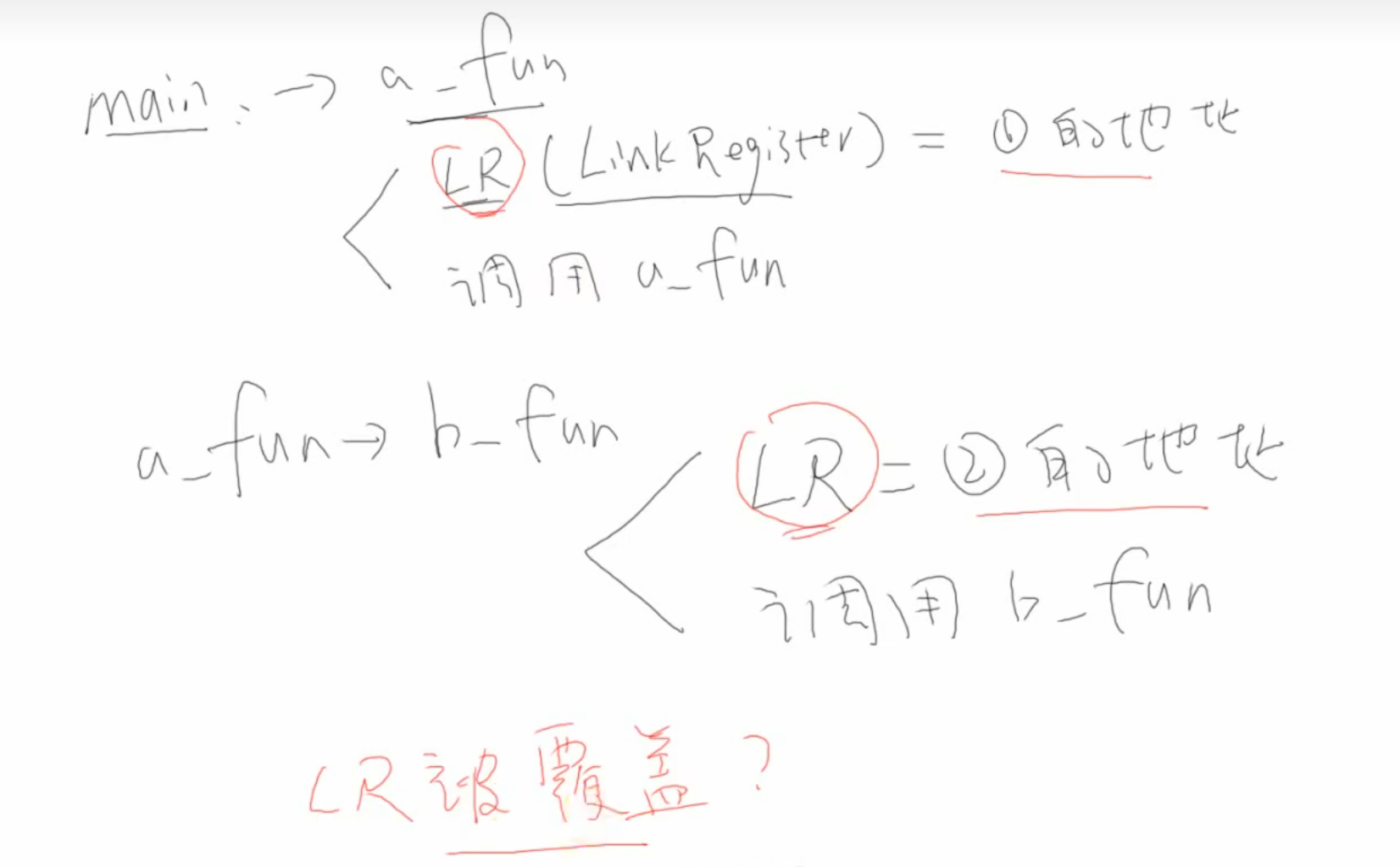

main函数在调用a_fun函数时，会先将return 0的地址（即返回地址）保存在LR寄存器中，然后才会去调用a_fun函数，同理a_fun函数在调用b_fun函数之前也会先将c_fun的地址保存在LR寄存器中，然后才会去调用b_fun函数，那LR寄存器不是被覆盖了吗？这怎么处理呢？如下：

在a_fun函数内部中，它会把return 0的地址（即返回地址）保存到栈中，同理在b_fun函数内部中，它也会把c_fun的地址保存到栈中，这样LR寄存器就不会被覆盖了，所以返回地址会保存在栈中，那栈是什么？栈就是一块空闲的空间，不过这块空间很小，所以不要定义一块很大的数组在函数中！

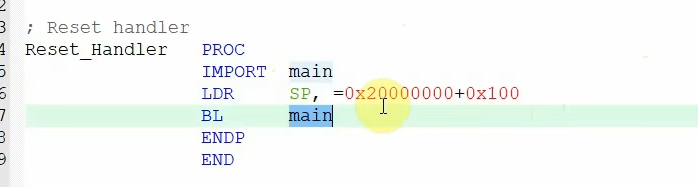

SP就是栈寄存器，让它指向一块空闲的内存

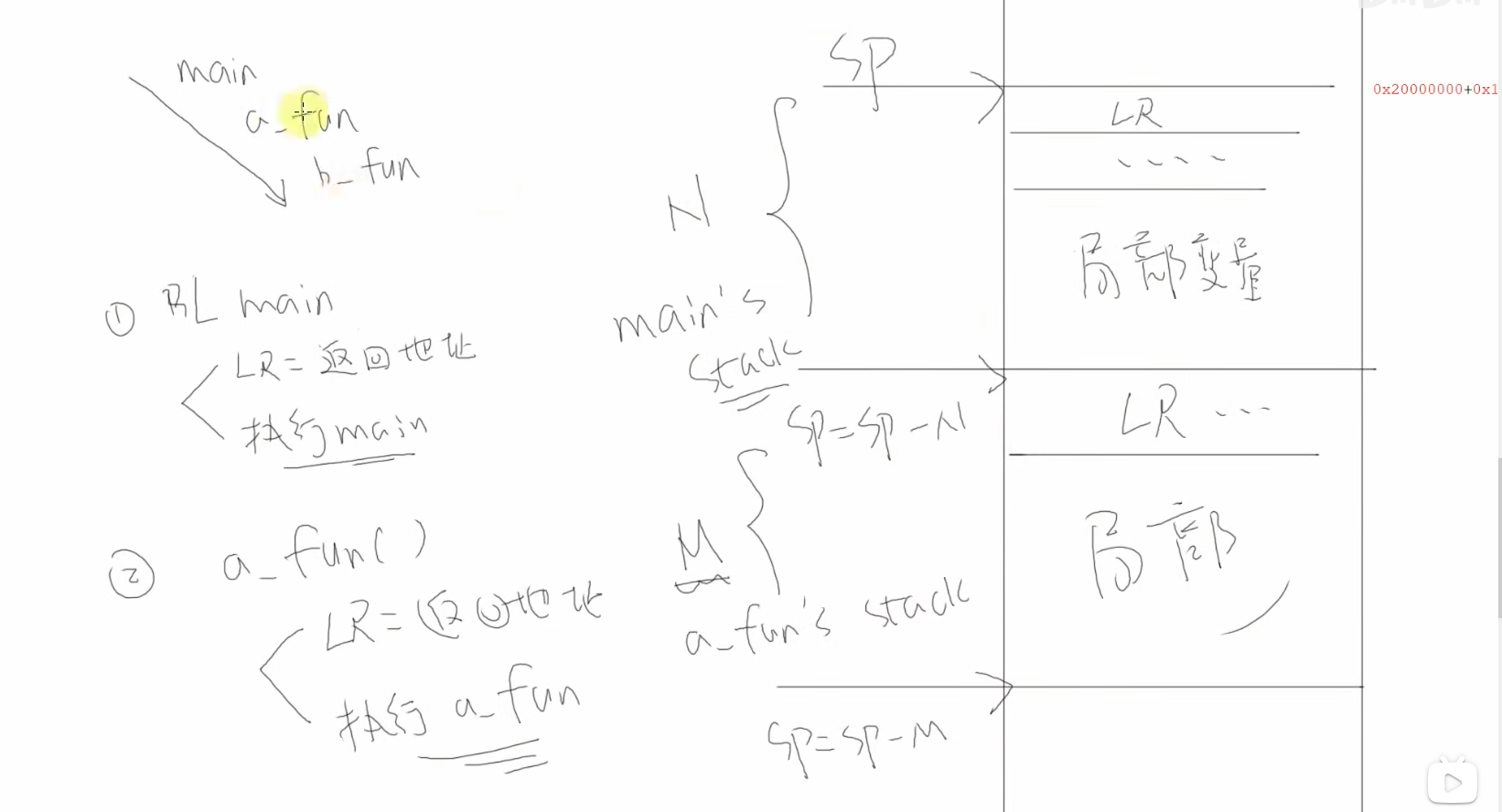

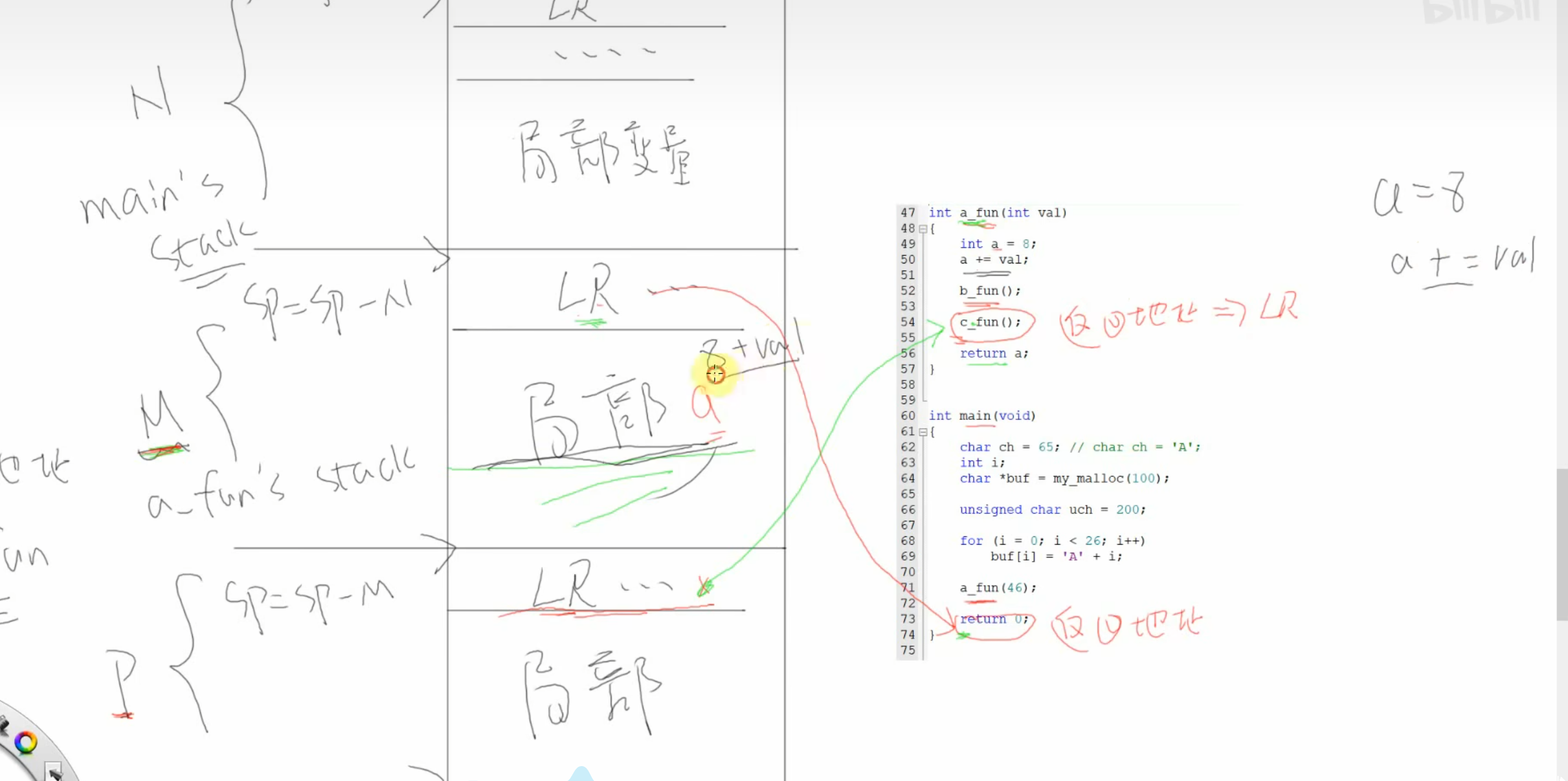

如图，BL指令会调用main函数，main函数会调用a_fun函数，a_fun函数又会调用b_fun函数。

调用main函数会发生什么呢？它会划分出一块空间，对应图中的就是N字节的内存，这N字节的内存就是main函数的栈，这块空间就会放LR寄存器的值（即返回地址）和局部变量，同理调用a_fun函数，它也会划分一块M字节的内存，这块空间也会放LR寄存器的值（即返回地址）和局部变量，下面来讲讲它是如何执行的

**调用a_fun函数时，执行到a=8时，它让M空间中的局部变量这块内存值等于8，下面同理，执行完a_fun函数后，它会从栈中取出返回地址到LR寄存器中，然后跳到这个返回地址中（也就是return 0地址）**所以栈非常重要，是程序运行背后的英雄

对于RTOS，栈非常重要，例如有两个任务task_A和task_B，这两个任务都有几个函数，这些函数的返回地址和局部变量都会保存在自己任务的栈里面，这两个栈互相独立，互不影响

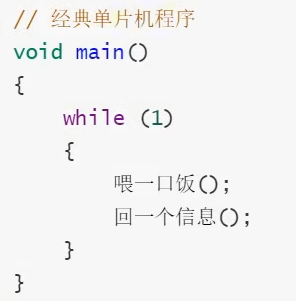

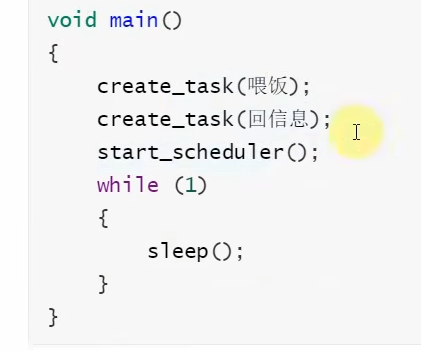

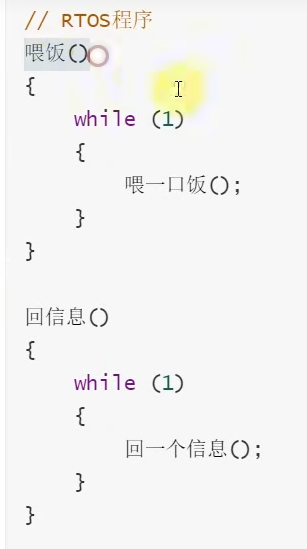

经典单片机程序和RTOS程序的对比：

创建FeedRTOS任务函数：

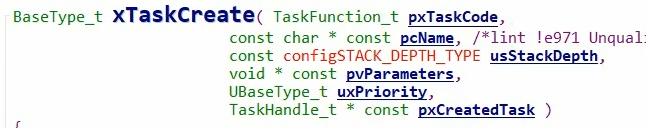

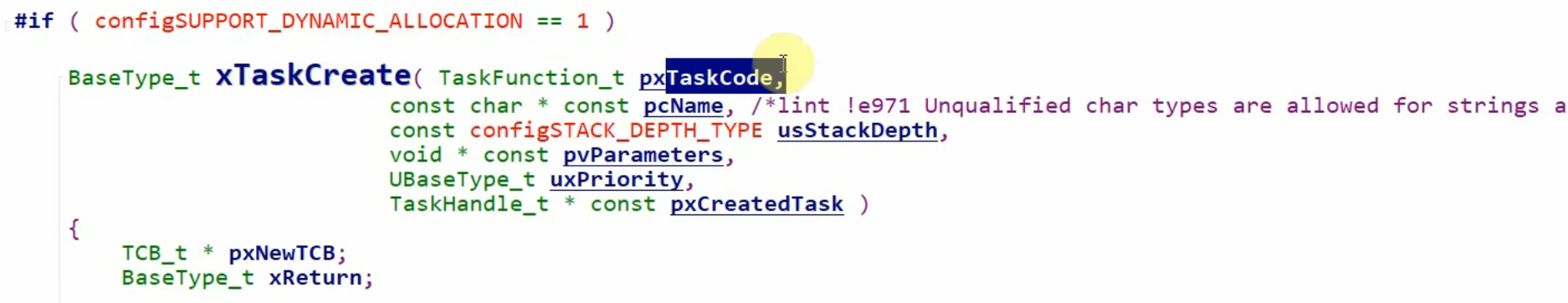

BaseType_t xTaskCreate(
    TaskFunction_t pvTaskCode,        //① 任务函数地址
    const char * pcName,             //② 任务名字，仅调试用
    uint16_t usStackDepth,           //③ 栈大小，**单位是字(words)**，STM32 1字=4字节
    void *pvParameters,              //④ 传给任务的参数地址 void*
    UBaseType_t uxPriority,          //⑤ ⭐任务优先级
    TaskHandle_t *pxCreatedTask      //⑥ ⭐输出：任务句柄的指针（用来保存输出结果，可以通过该句柄操控这个任务）
);

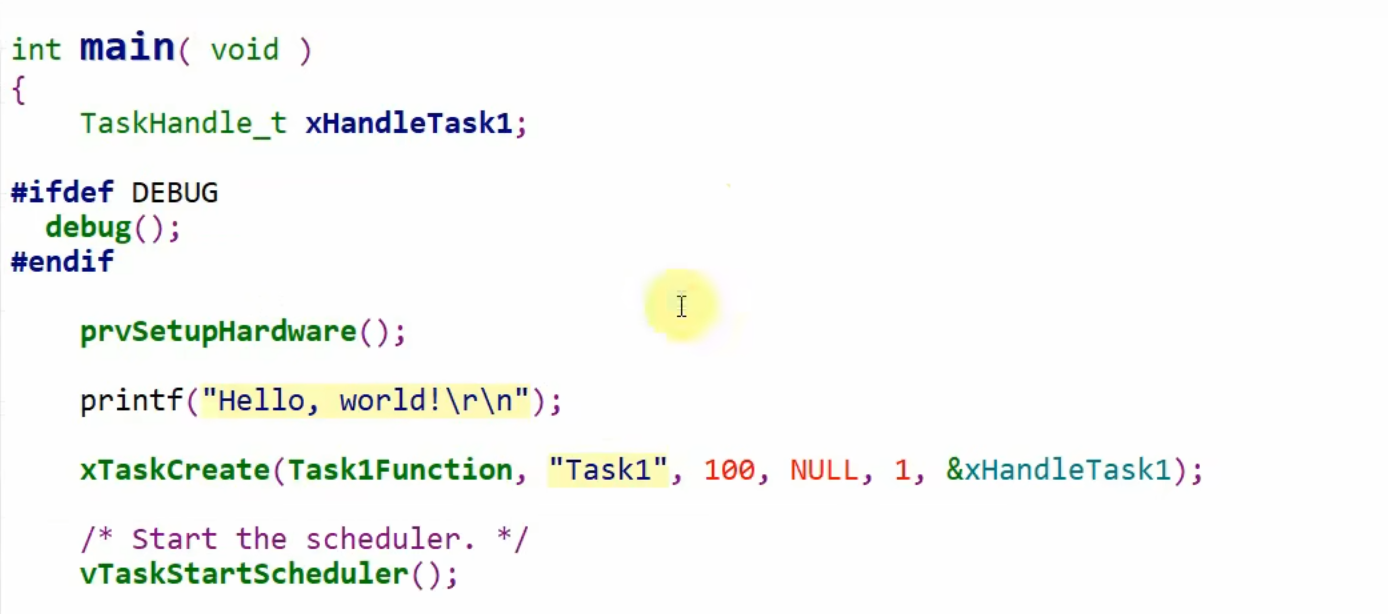

流程如下：

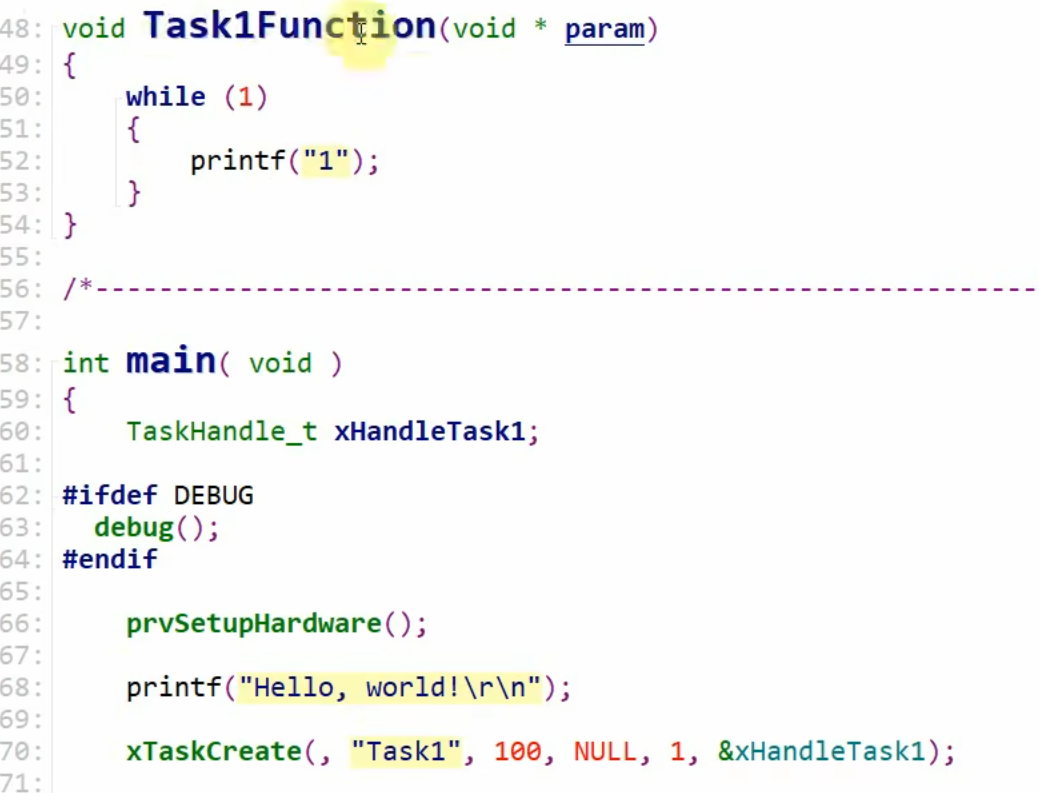

TaskHandle_t xHandleTask1; //定义句柄变量
//第6参数填变量地址，创建成功后，xHandleTask1就拿到任务TCB地址
xTaskCreate(vTask1,"task1",128,NULL, 2, &xHandleTask1)

// TaskHandle_t 的原始定义
typedef void * TaskHandle_t;

TaskHandle_t xHandleTask1;
// xHandleTask1：这是一个指针变量，将来用来存TCB结构体的内存地址

这里的流程理解是：我先定义一个句柄变量，这个变量本身就是 TCB 结构体指针；把这个变量的地址（二级指针）传给 xTaskCreate。内核创建出 TCB 结构体，拿到结构体的地址，写入到我的句柄变量。之后我拿着句柄就能操作这个任务。

TCB结构介绍：
TCB 全称 Task Control Block（任务控制块），是 RTOS 内核用来管理每个任务的核心数据结构。你可以把它理解成每个任务的「状态档案 + 上下文储物柜」：每创建一个任务，内核就会在内存中生成一份专属的 TCB 结构体，任务的所有运行信息都存在这里，系统调度全靠读写它来完成。
它的核心作用
多任务系统的核心是 “任务切换”：CPU 从任务 A 切去跑任务 B 之前，必须把任务 A 当前的运行现场完整保存下来；等下次切回任务 A 时再原样恢复，任务才能从暂停的位置继续执行，就像从没被打断过。
TCB 就是保存这份 “运行现场” 的载体。

接着就是创建一个任务函数，参数1函数指针，用来保存这个任务的地址，而参数4就是保存输入该任务函数参数的地址，这个跟我们制作简易万能年系统那个回调+函数指针本质是一样的，说白了就是：参数一保存内核上层函数地址，同时参数四保存内核数据地址；当需要执行上层函数时，将数据地址作为实参传入上层函数的形参，以此完成参数传递。函数本身不会被修改

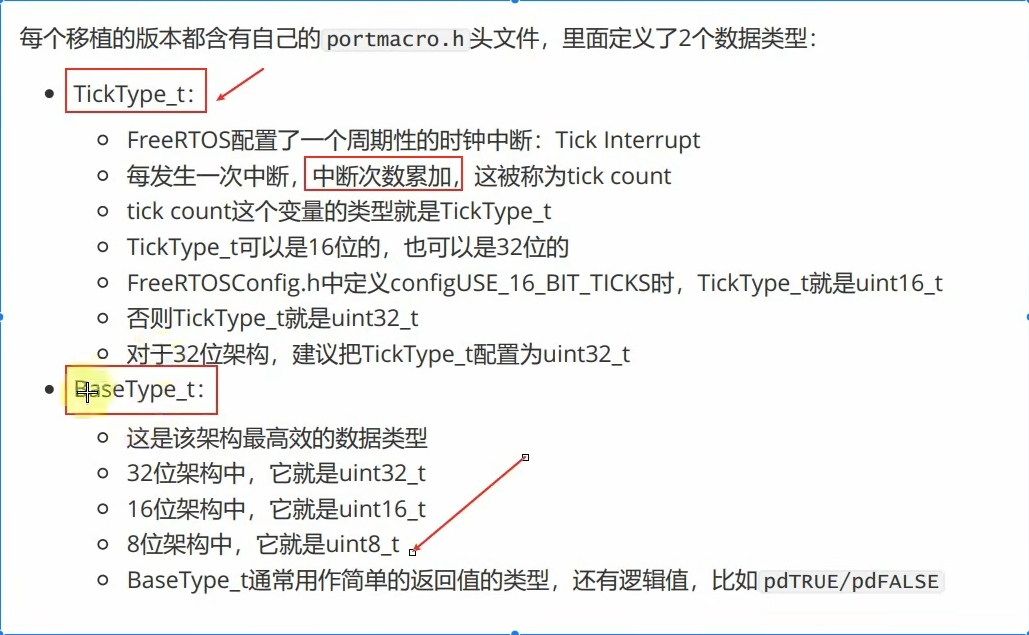

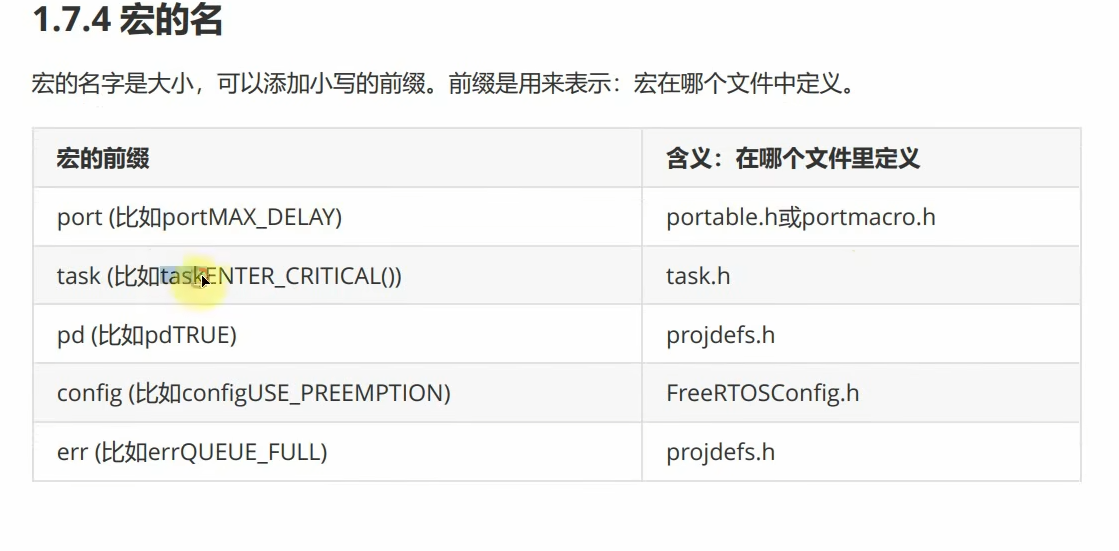

在FreeRTOS定义了两种数据类型，基于效率这两种类型可以是32位的也可以是16位的，这要看你的处理器是多少位的，然后选择对应的就行了

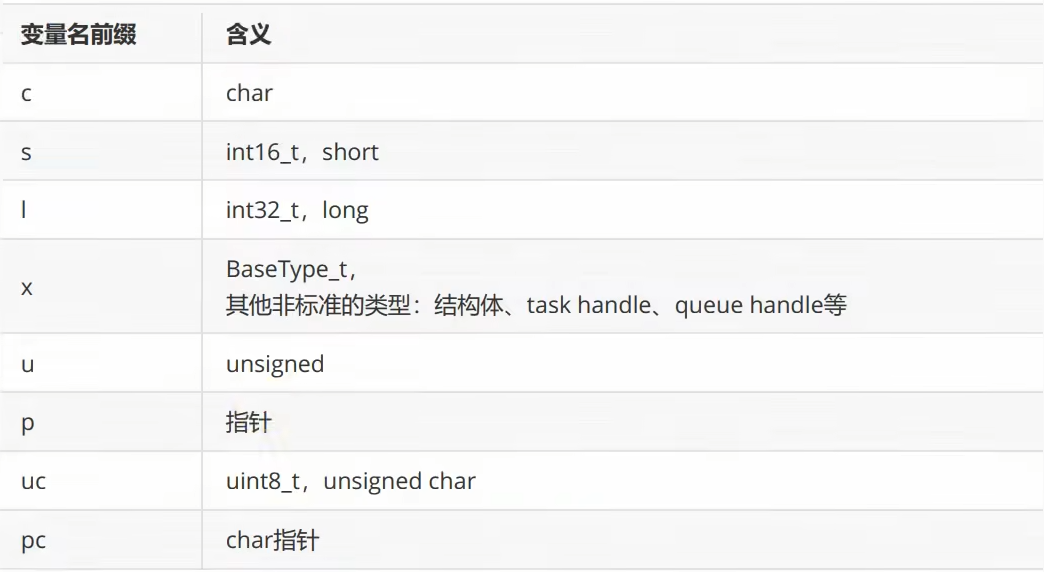

可以看到*p表示指针，x代表这个变量的类型是BaseType_t的，你也可以认为是复杂的结构体、task handle等，后面就是函数的含义

可以看到参数一，p就是指针，x表示一个结构体；参数四，p表示指针，v表示void类型。

所以变量有两部分组成，一部分是它的前缀：表示它的类型；后一部分表示它的函数

对于函数呢？在xTaskCreate函数中，x表示类型，Task表示文件，表示在哪一个文件里面实现，后面加上这个函数的含义了，所以这个函数是x类型的结构体，在Task.c文件中实现的

动态分配和静态分配：
对于任务我们需要构造一个结构体，如图每个任务我们用一个TCB结构体来描述它

对于每个Task任务，都有一个TCB_T结构体，_t就表示结构体，对于这个结构体，我们可以使用动态分配内存，也可以使用静态分配内存

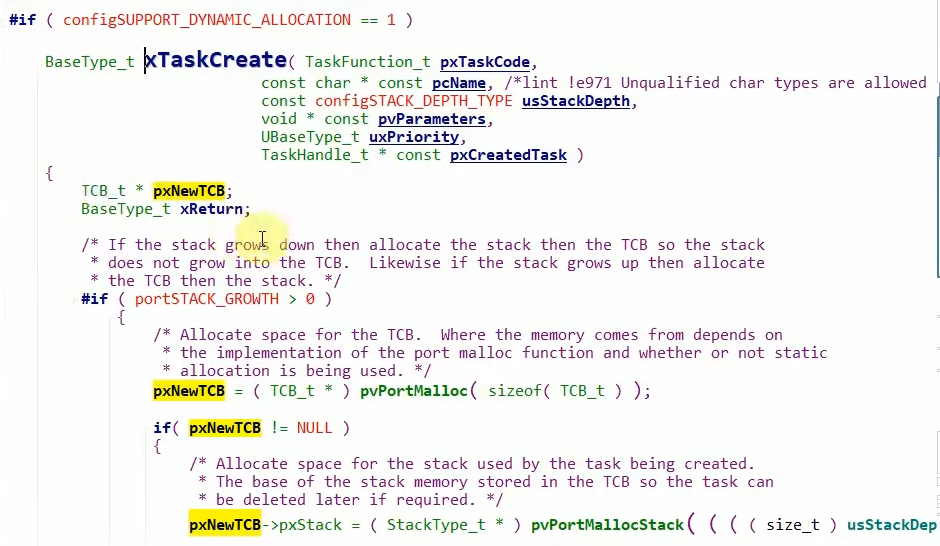

可以看到对于这个函数，内部就使用了malloc进行动态分配，而分配出来的地址就是栈，可以看到参数3就是栈的深度，每个任务的栈都不一样，不然就乱套了，。

参数五就是一个任务控制块（句柄），指向了这个TCB结构体，就是这个TCB的指针，所以如上面操作一样，你要定义一个该类型的二次指针来接收它返回的TCB结构体的地址（这样就可以得到这个结构体的句柄）

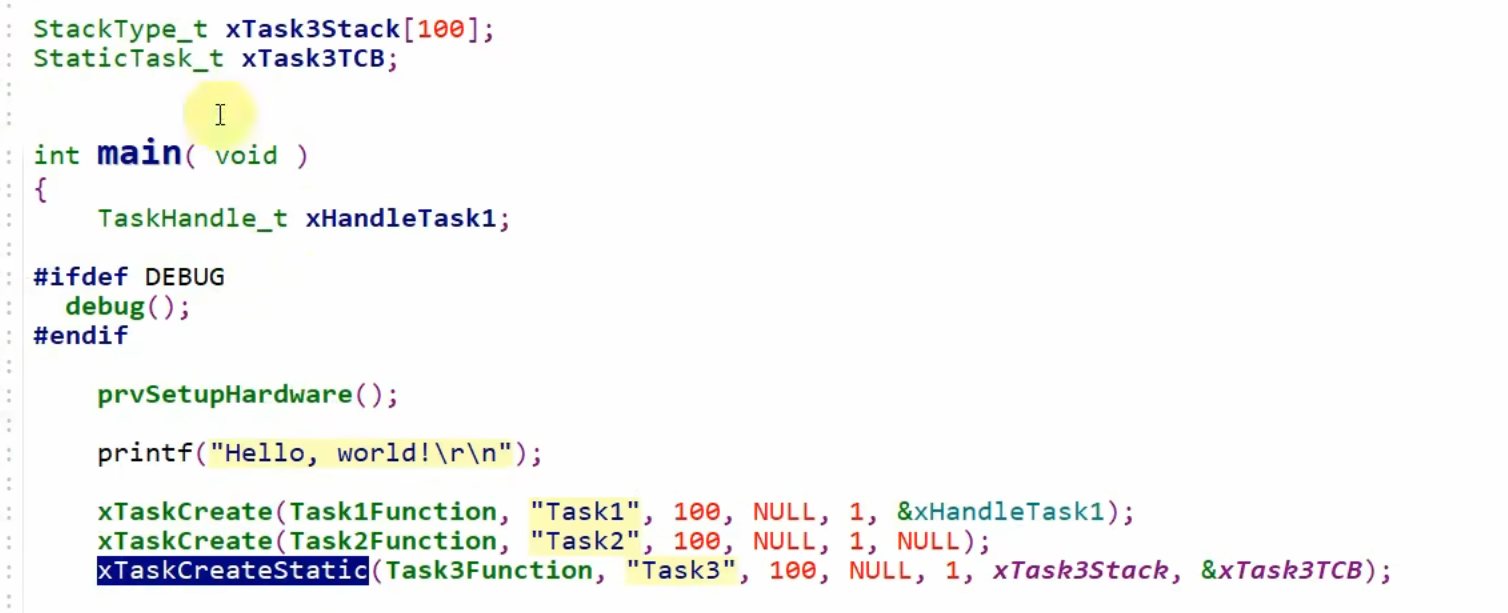

这是个静态分配的任务函数，如图静态分配就要你事先分配好栈的大小和TCB任务

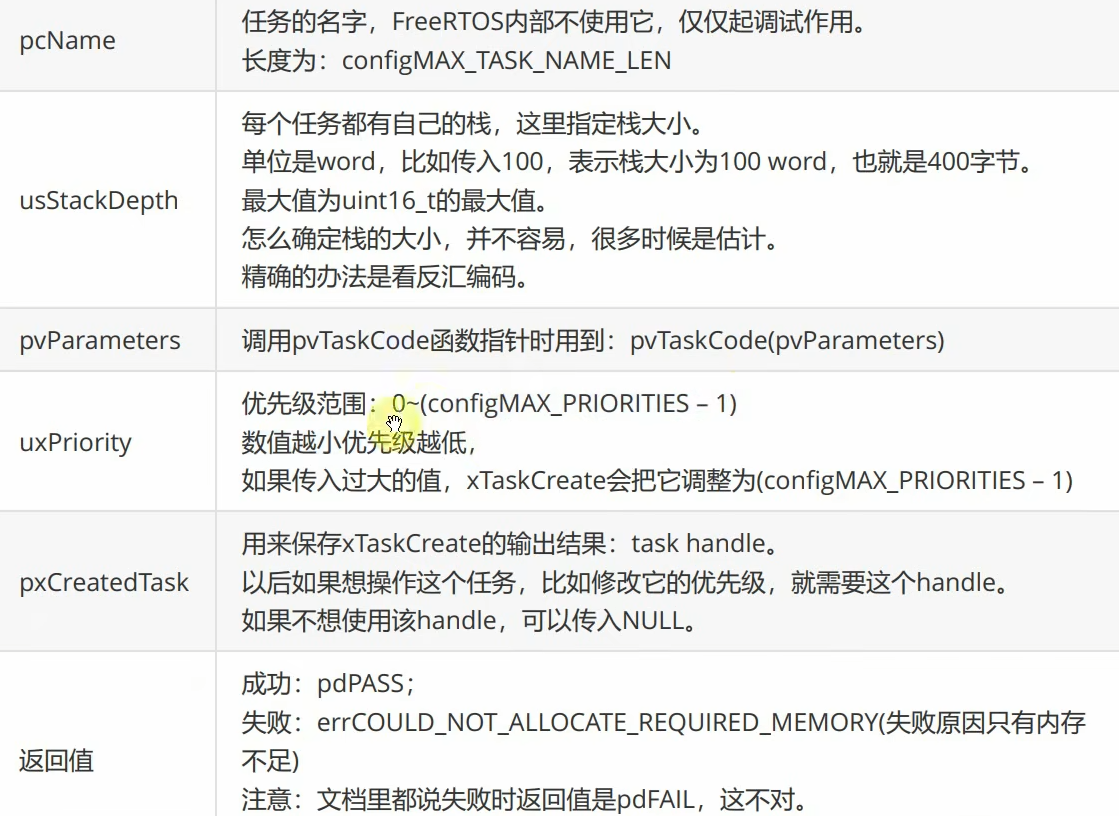

上图是创建任务函数的参数，可以看到优先级参数中，数值越小，优先级越低，这跟我们配置NVIC中断优先级时，数值越小，优先级越大不一样的

下面我们来进行四个实验来帮我们理解创建任务函数的参数：

优先级实验：

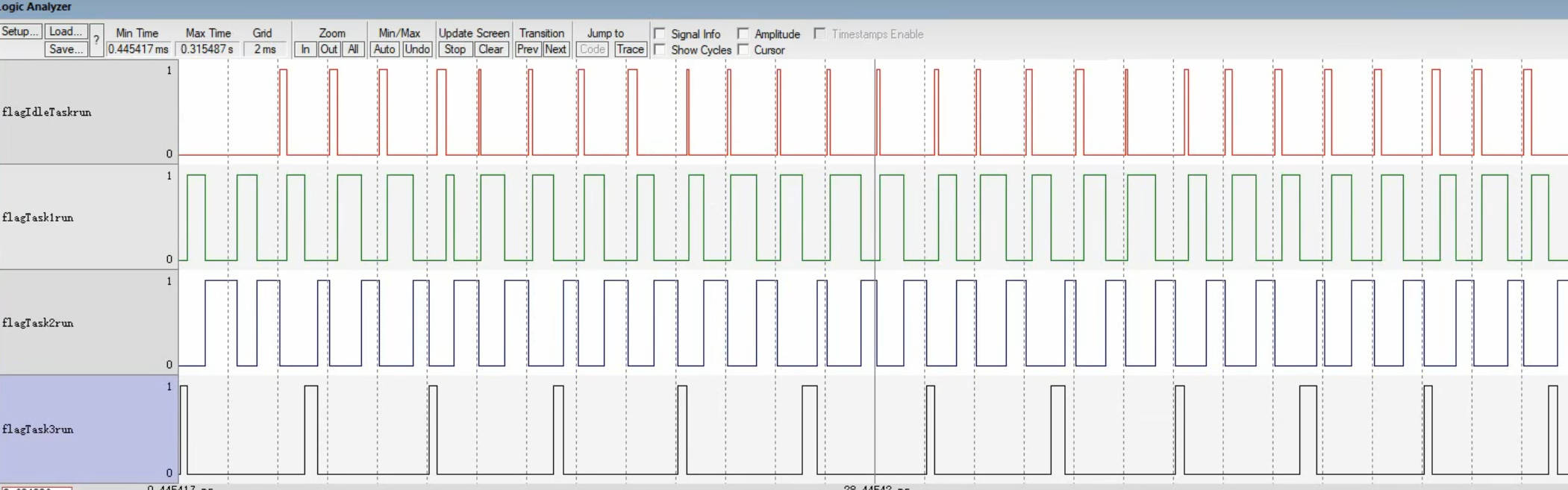

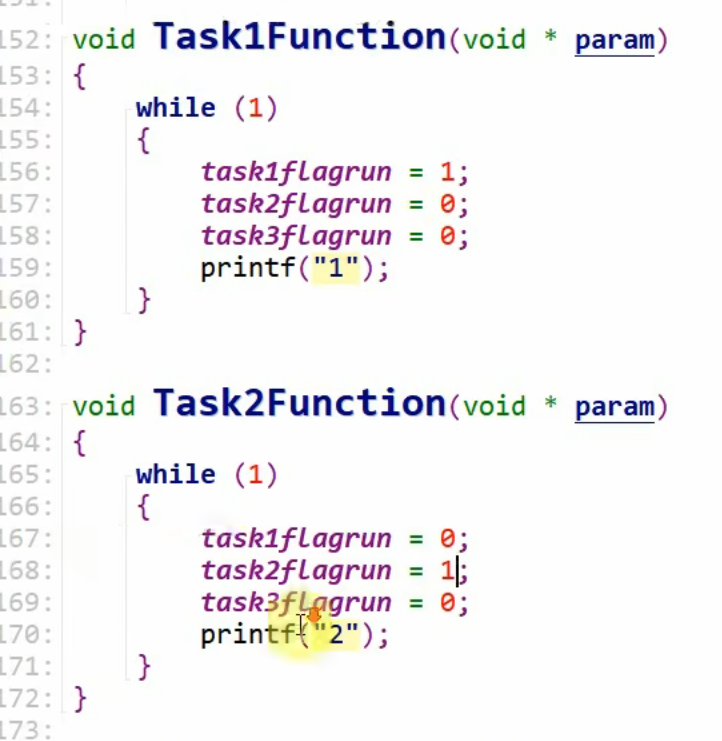

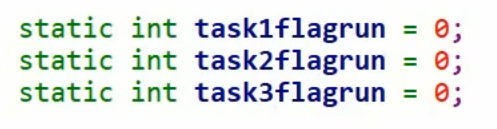

如图我们设置三个任务标志位，在每个任务中让它的标志位置1，然后可以观察到下面结果：

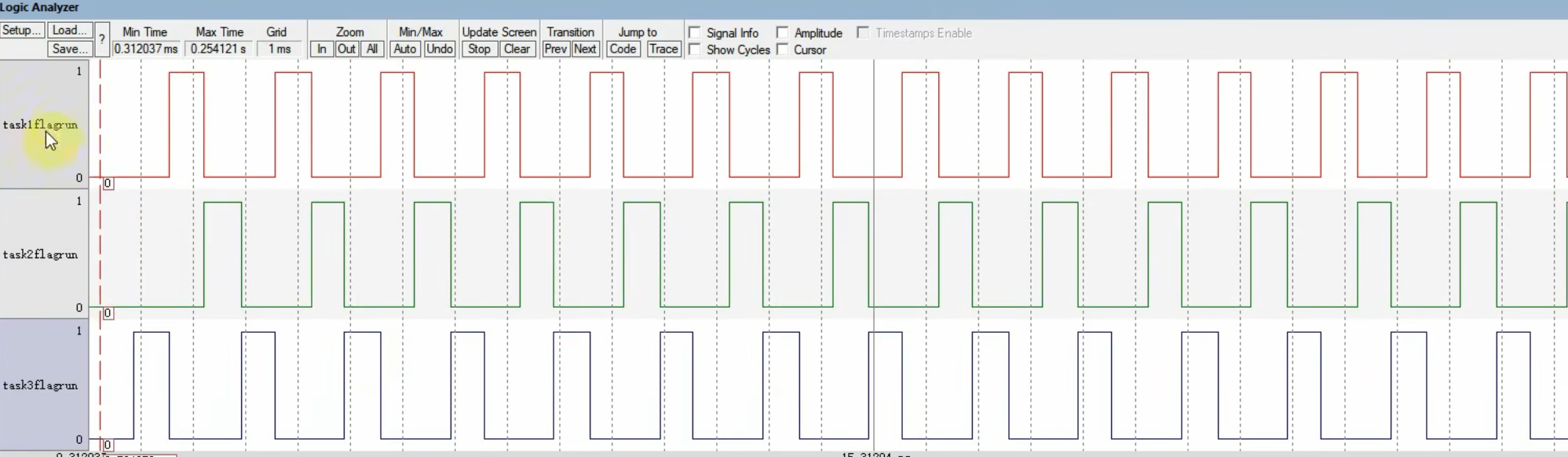

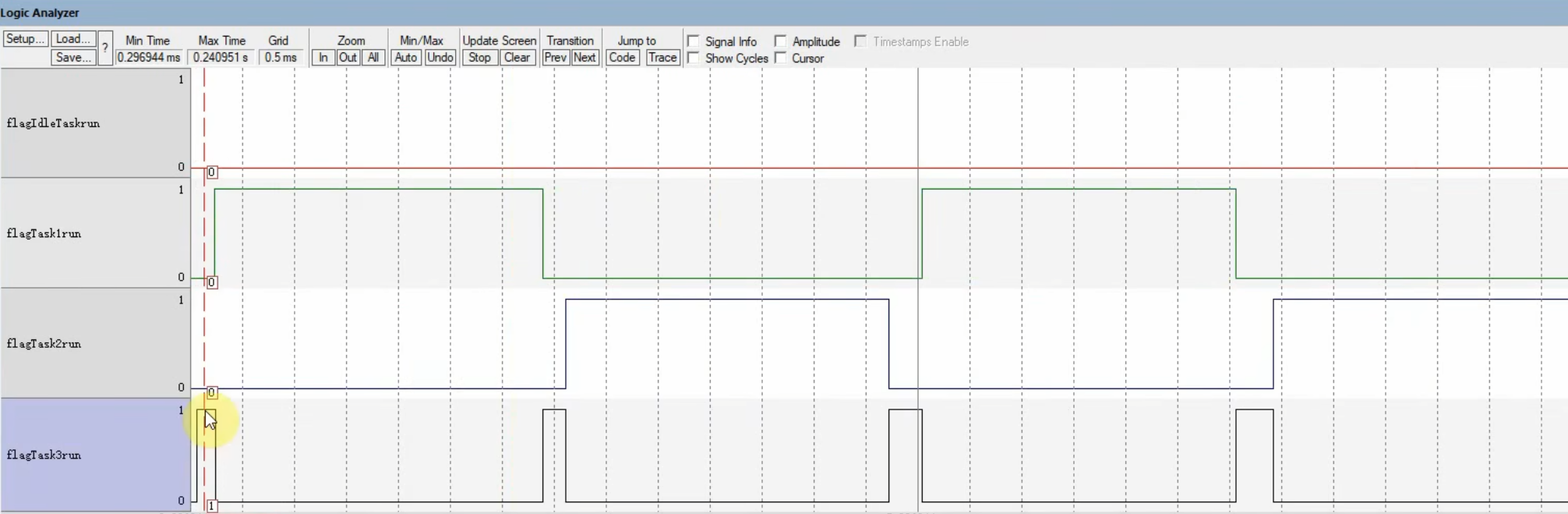

可以看到这三个任务优先级一样的话，它们是交叉执行的，那我将任务一的优先级设置为2呢？

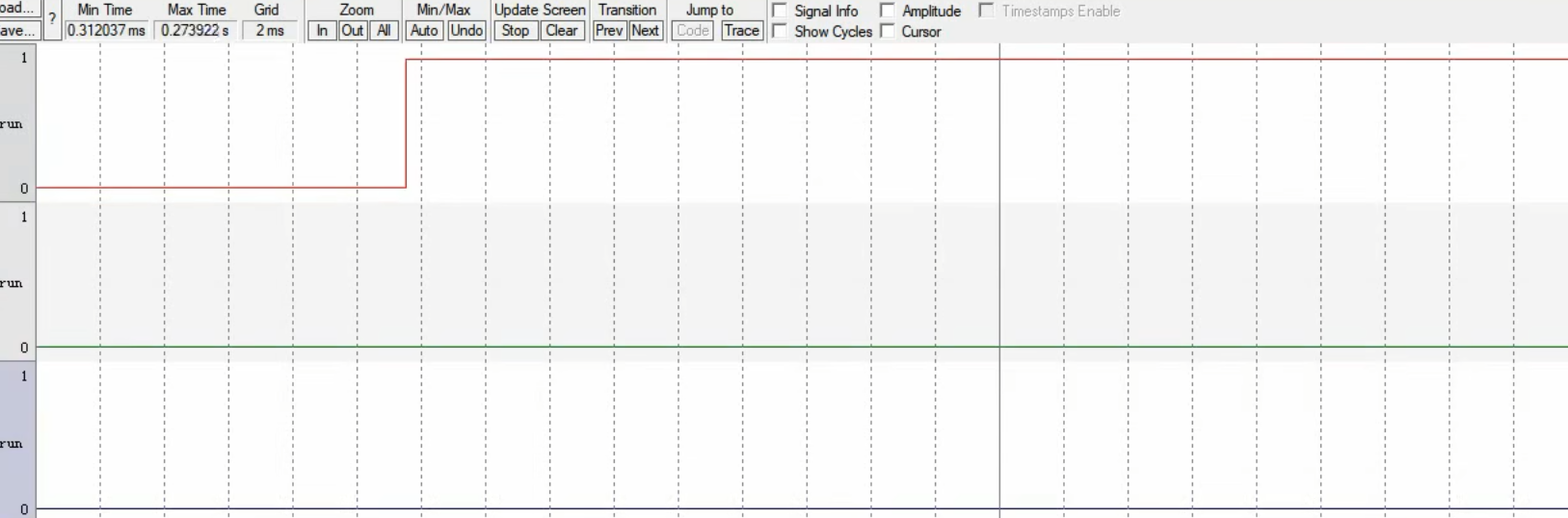

可以看到任务一的标志位恒为1，其它任务恒为0

所以在默认的任务调度机制下面，高优先级的任务先执行，如果高优先级的任务没有主动放弃执行的话，其它优先级的任务根本没法执行，注意这只是一种调度机制，还有其它的调度机制

删除任务实验：
如何要调用一个任务，我们这么引用它呢，我们需要一个xHandTask（句柄），我们就可以通过这个句柄来引用这个任务，所以我们如果要删除一个任务必须要用到这个句柄。

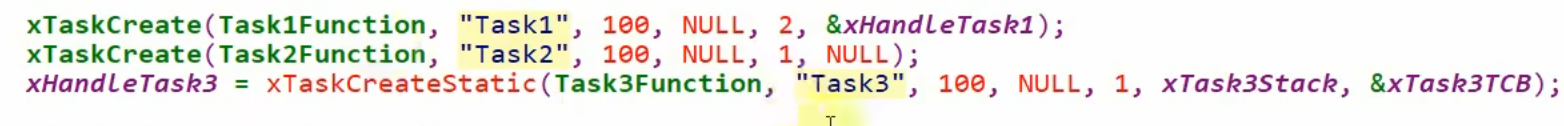

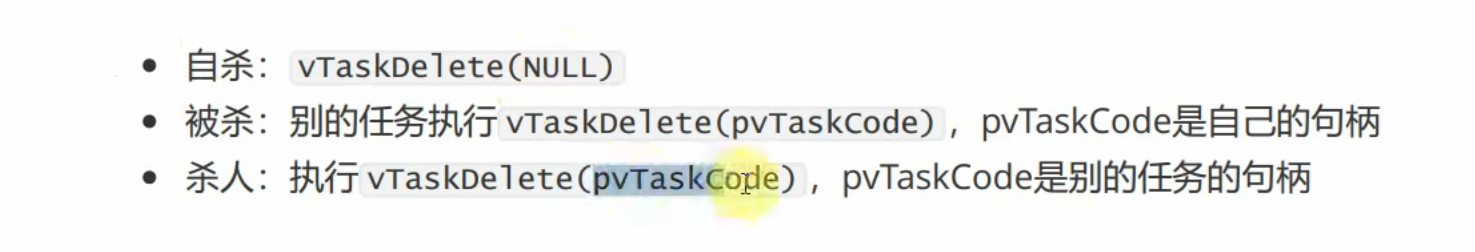

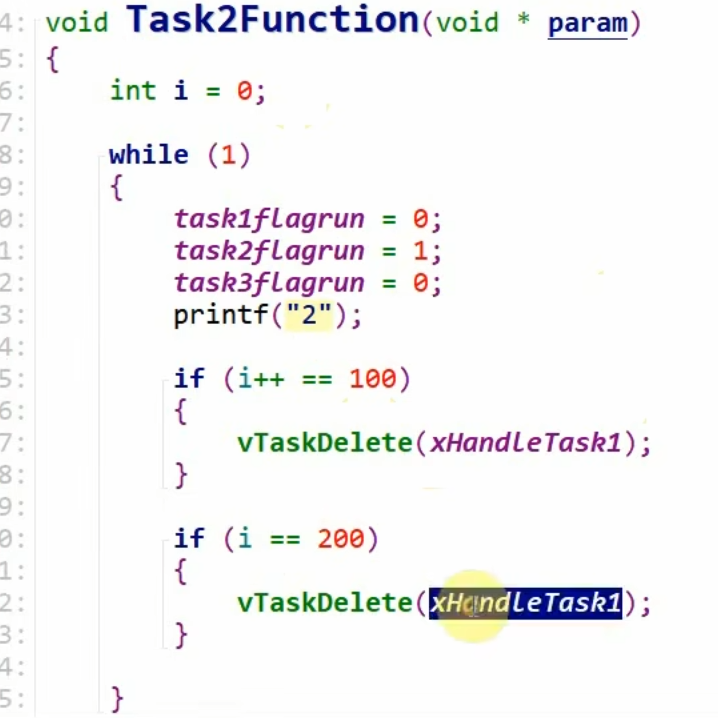

可以看到，我们实现了在任务二中，“杀死了”任务一，并且也“自杀”了

调用的函数：

//v无返回值，Task在Task.c文件，Delete删除任务
//参数任务句柄
vTaskDelete(TsakHandle_t xTaskToDelete)

使用这个函数我们可以去删除xTaskCreate（）函数和xTaskCreateStatic函数创建的任务，删除这些任务，我们都必须得到一个句柄，那句柄怎么得呢？

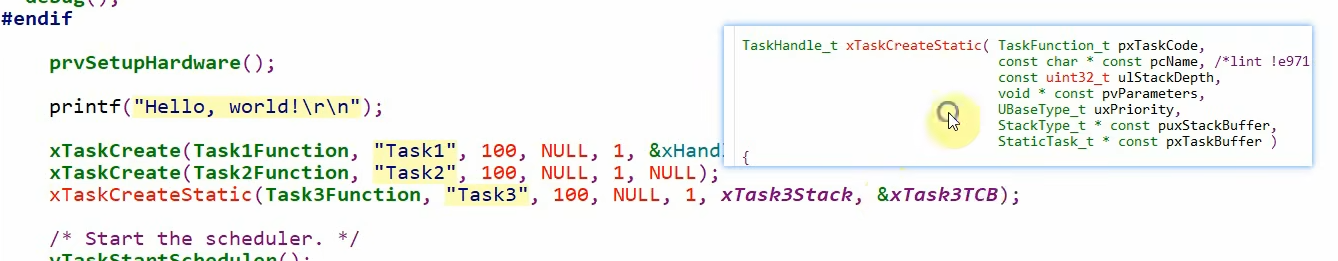

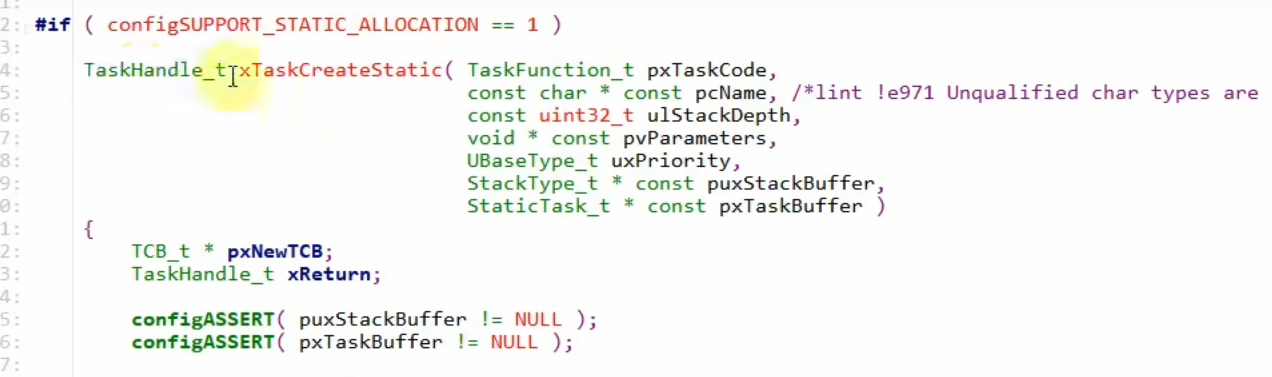

可以看到xTaskCreateStatic（）函数内部会返回一个TaskHandle_t（句柄），所以如果我们要删除这个函数创建的任务的话，我们必须用一个指针去得到这个TaskHandle_t（TCB结构体的地址），注意这里与xTaskCreate（）不同，xTaskCreate（）不会返回TaskHand，它返回什么呢？后面我们在了解

一个函数创建多个任务实验：

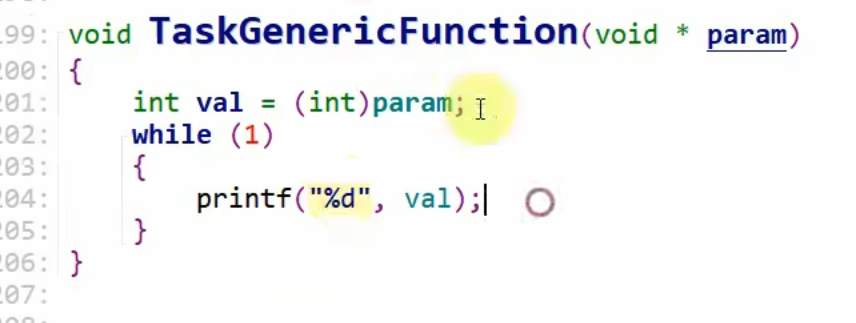

我们先创建一个通用函数：

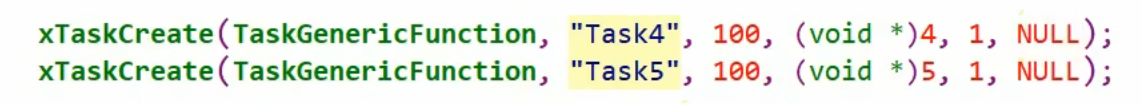

然后调用两个创建任务函数：

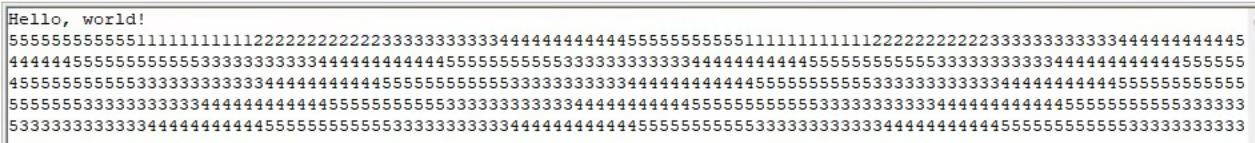

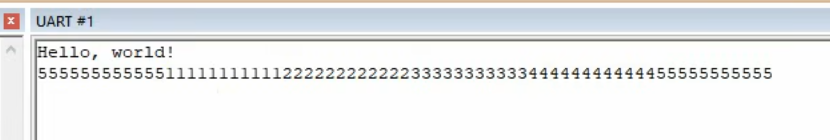

运行结果如下：

可以看到，程序能正常打印4，5

所以我们使用了同一个函数创建了两个不同的任务，为什么能实现呢？因为xTaskCreate（）函数创建的任务，它们的栈是不一样的，每个任务都有自己的栈，相互独立的

栈大小实验：
xTaskCreate（）函数如何分配栈：

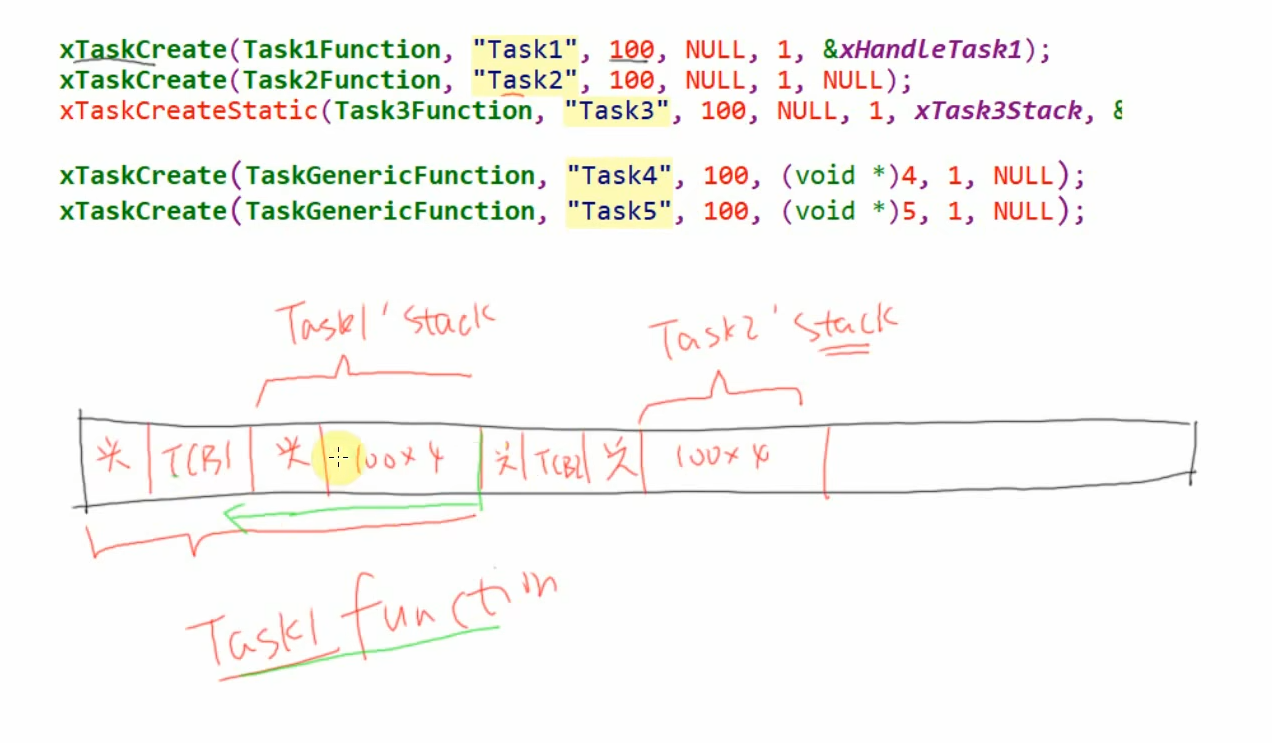

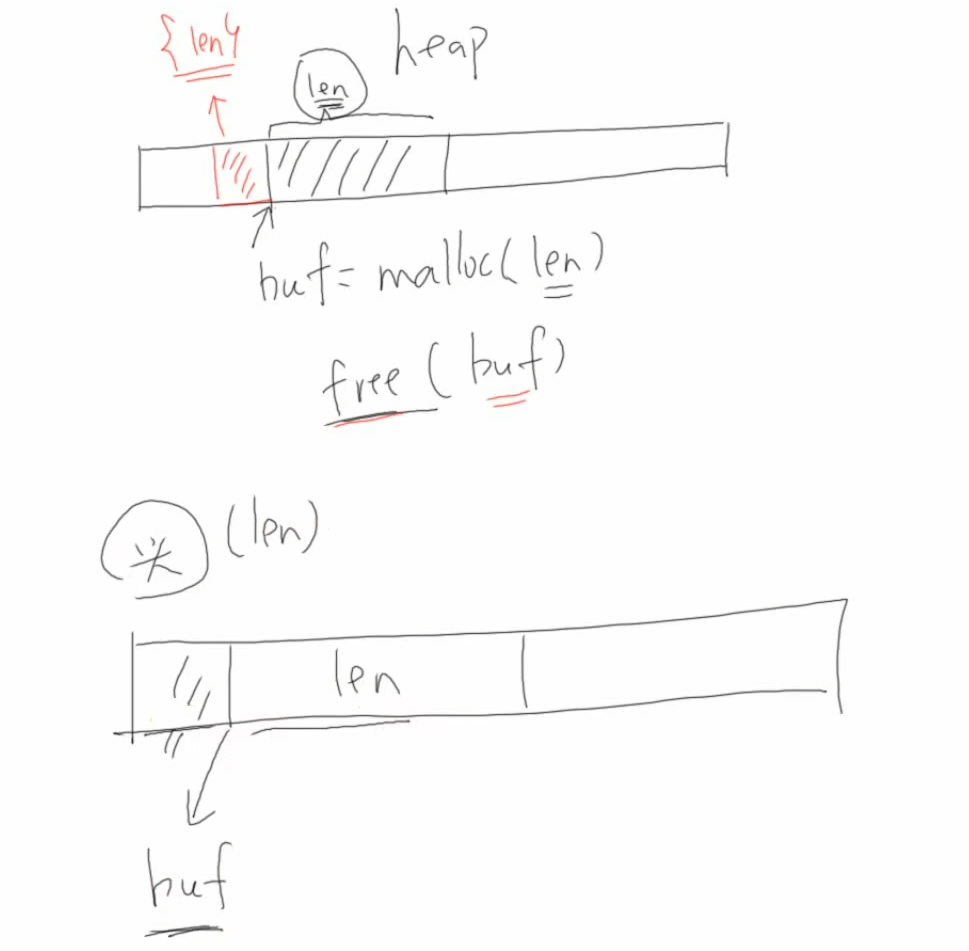

如图可以看到我们分配一块空间给buf，那我们怎么释放这块空间呢？free（）你传入的是buf，这块内存的首地址，但我不知道它长度啊，所以在buf前面还有一个结构体，这个结构体（头部）存放有buf的长度信息，所以在我们用free（）释放buf的时，我们往这个地址往前推，我们就可以知道这个buf内存长度有多少

我们假设用Task1Funtion这个函数，使用大量的局部变量，大量的栈，去破坏这个头部，去破坏TCB，看看会发生什么

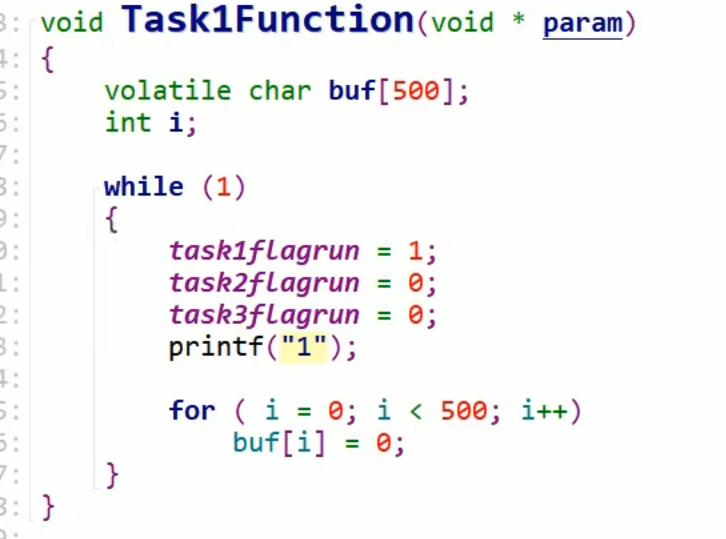

可以看到我们定义了一个数值变量为500字节，已经超过分配给这个任务的栈（400字节）了，运行结果如下：

可以看到程序奔溃了，所以我们在创建任务时，要仔细考虑分配多少栈给这个任务

在RTOS里面，多个任务运行在我们人类眼里的同时运行，其实它们是交叉运行，还记得上节的我们的优先级实验吗？实验数据图中，那三个任务不会同时置1，而且交替置1.

那在RTOS里面，它们是怎么实现多任务交替实行的呢？关键在于在RTOS里面有个tick中断（周期性的定时器中断）

可以看到任务三先运行1ms左右到任务二运行1ms左右到任务一运行1ms左右，为什么它们都只运行1ms？因为在系统里面有个定时器，这个定时器每隔1ms产出一次中断

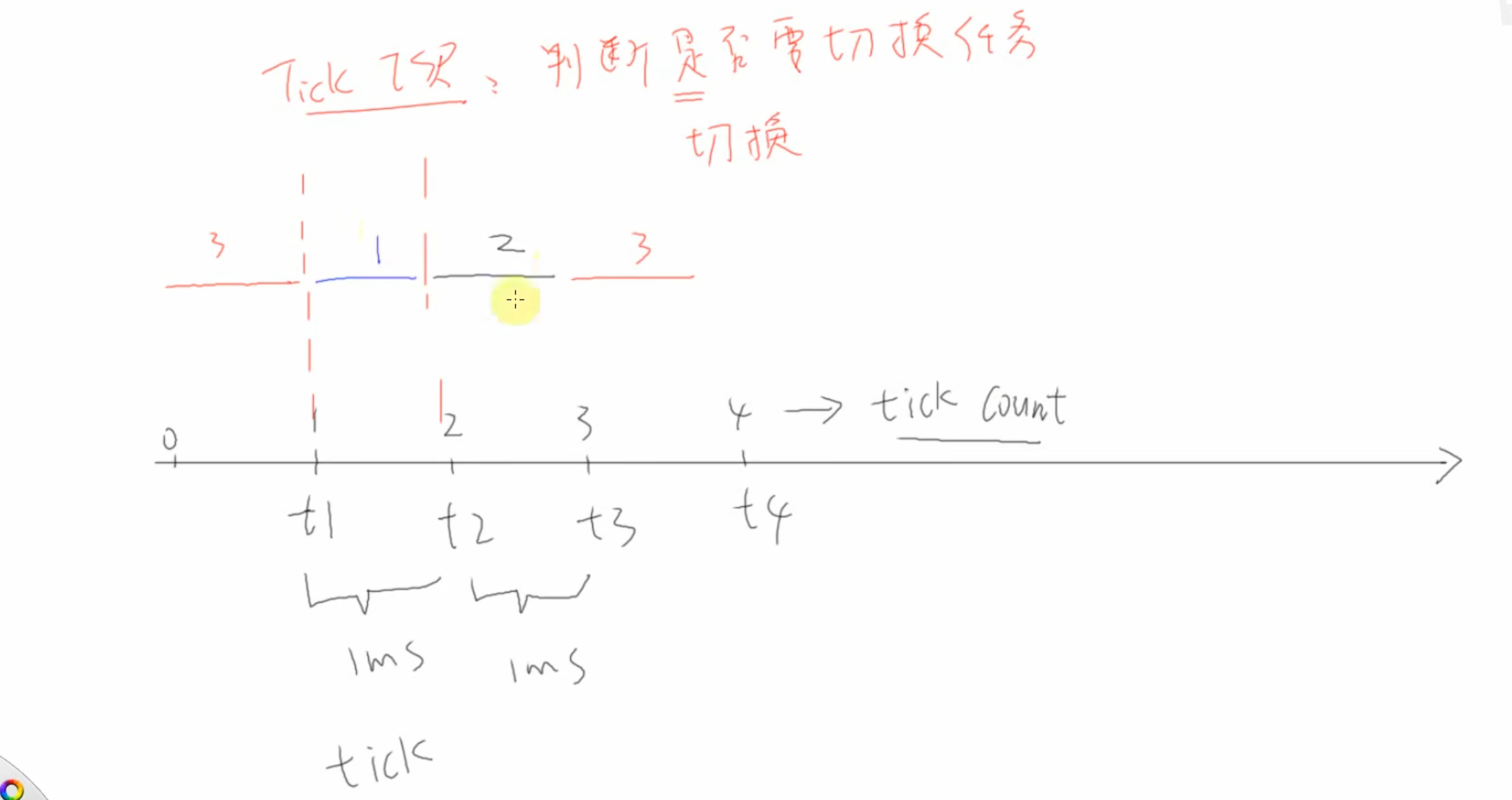

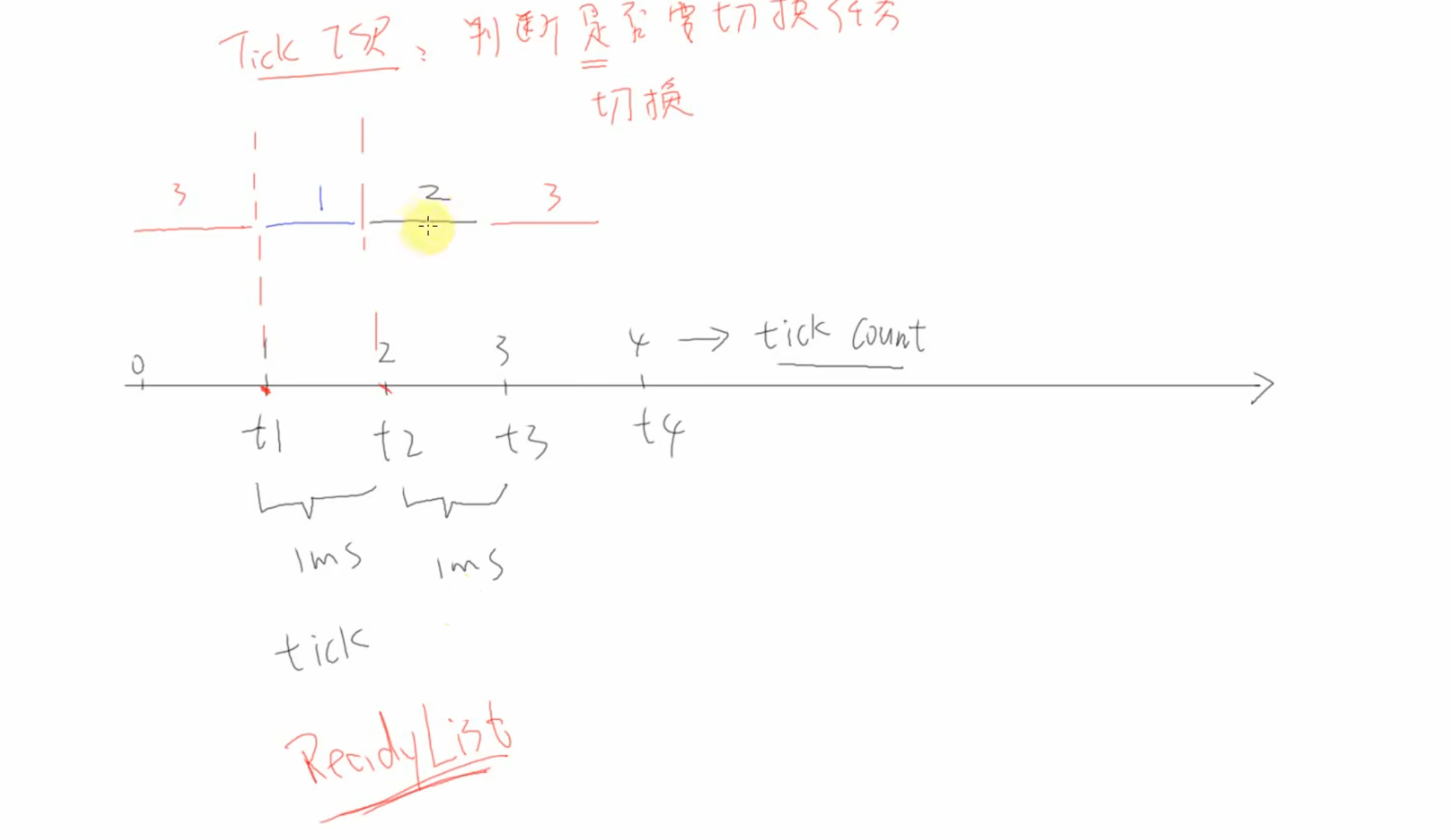

如图可以看到每个时间断为1ms（即1个tick），tick count（就是tick总数），在系统中有一个Tick函数，每产生一次中断就判断一次执行哪个任务，当然你也可以设置tick的时间，如下图：

可以看到当前设置的tick周期时间为1000Hz（即1ms），而且你还能设置每个任务的tick时间，比如我可以设置任务1执行5个tick时间，任务二执行10个tick时间这是各种操作系统的一些细微差别

任务状态：

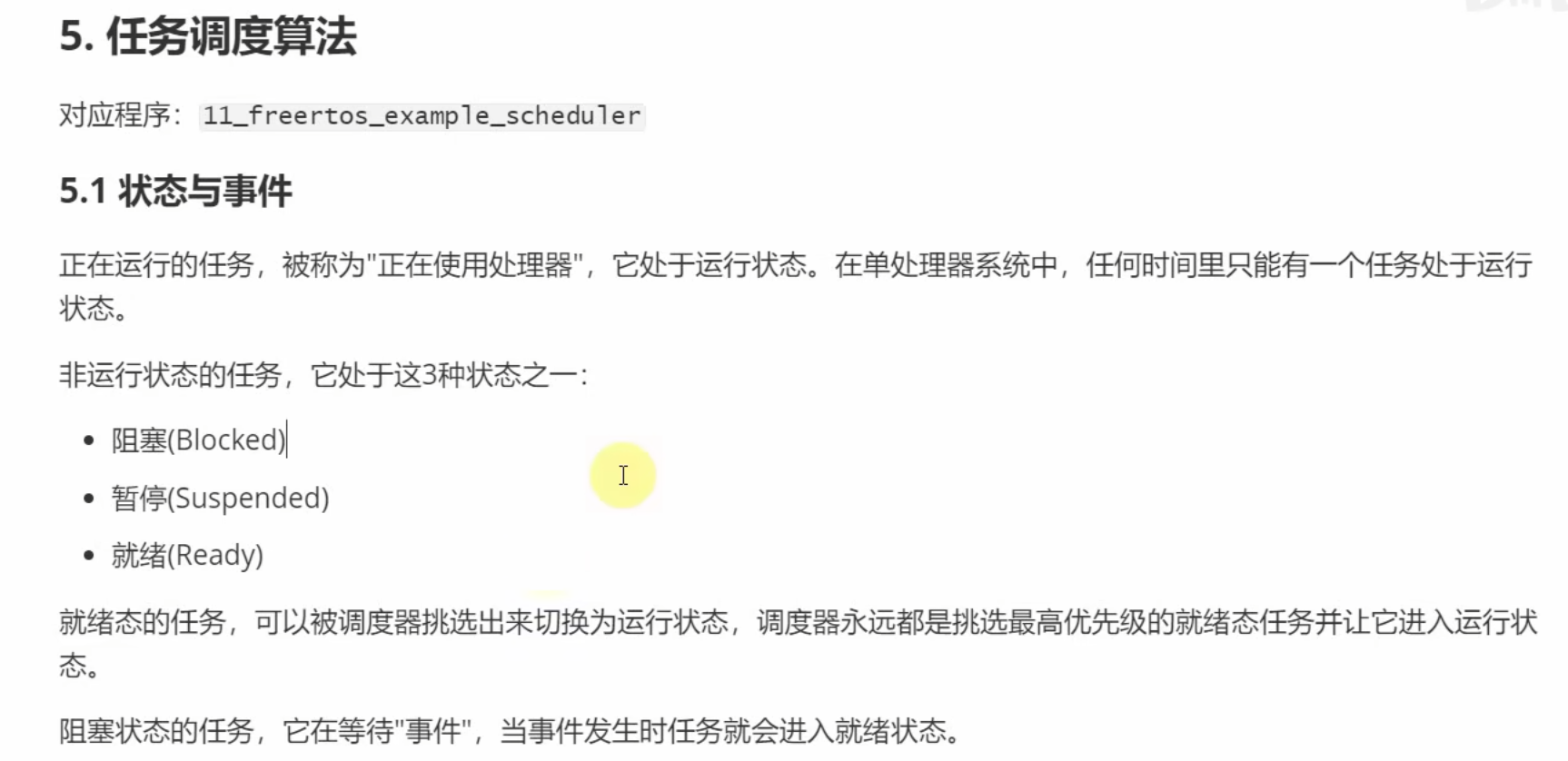

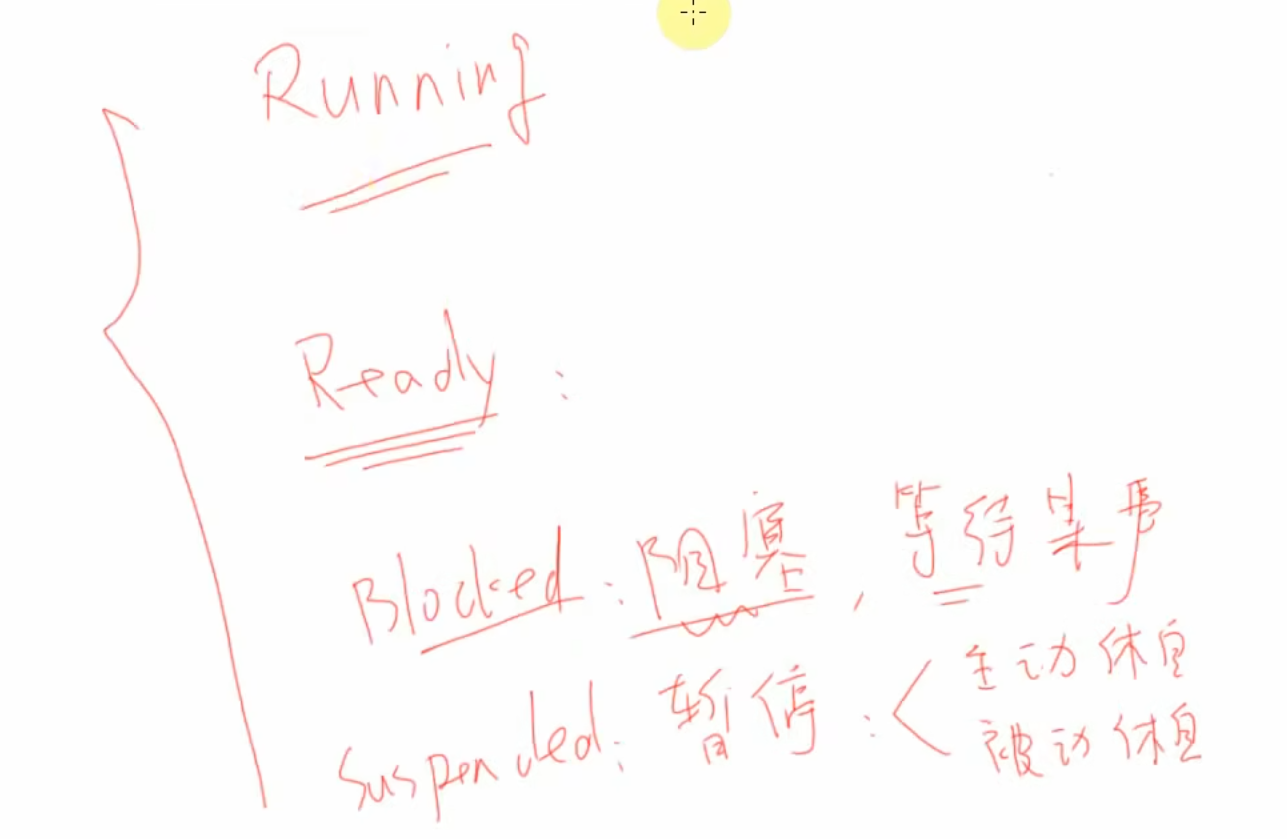

如上图在FeedRTOS里面一个任务有四种状态：运行状态、就绪状态（意思我可以随时运行，但还轮到我）、阻塞状态（即等待该任务执行，比如：一个母亲喂她小孩吃饭，你不能一直喂吧，你总要等他吃完上一口，才能喂下一口，等待他吃完，这种等待某事发生就是阻塞）、暂停状态（分为主动和被动，你可以主动去休息，也可以被别人叫去休息）

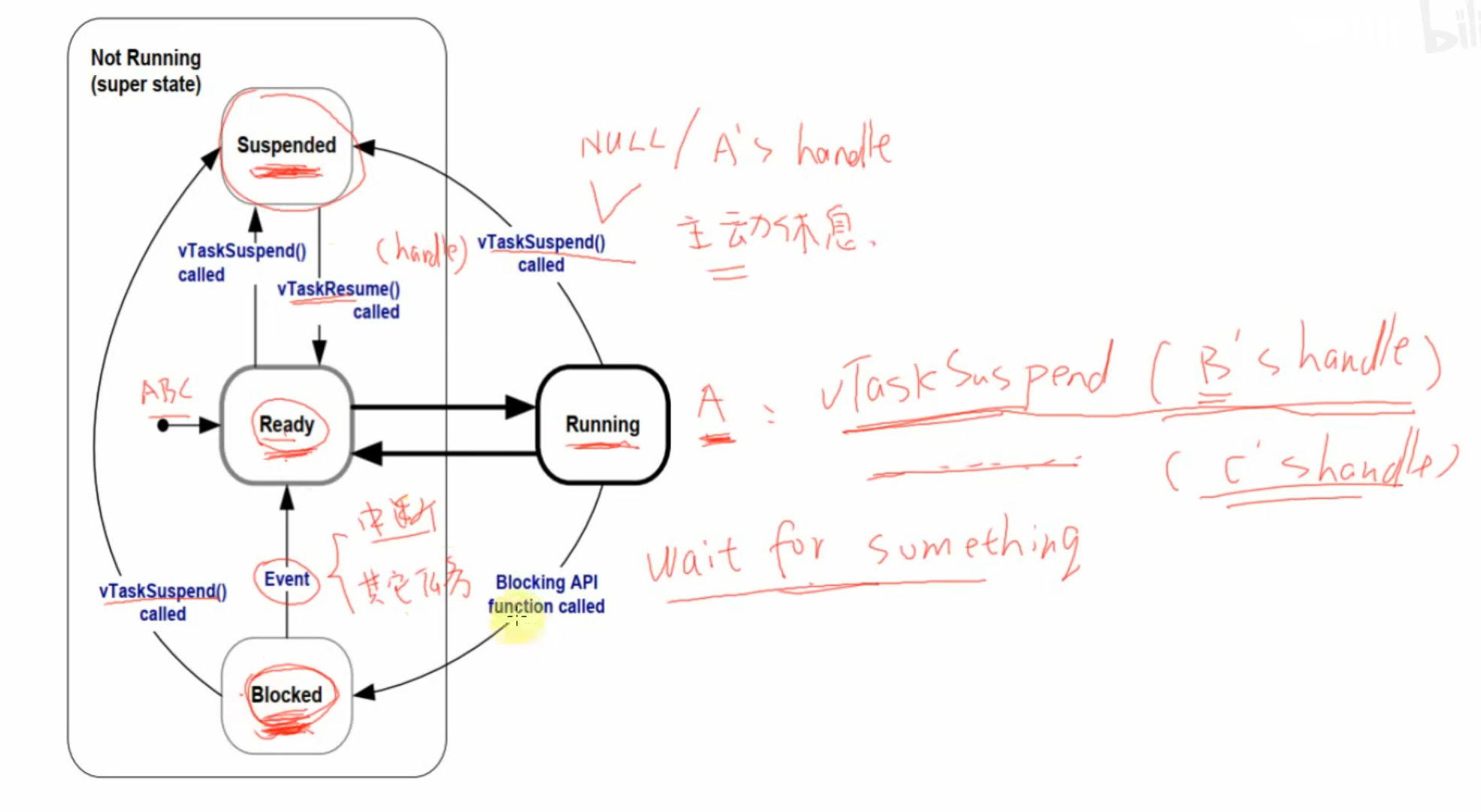

状态转换图：

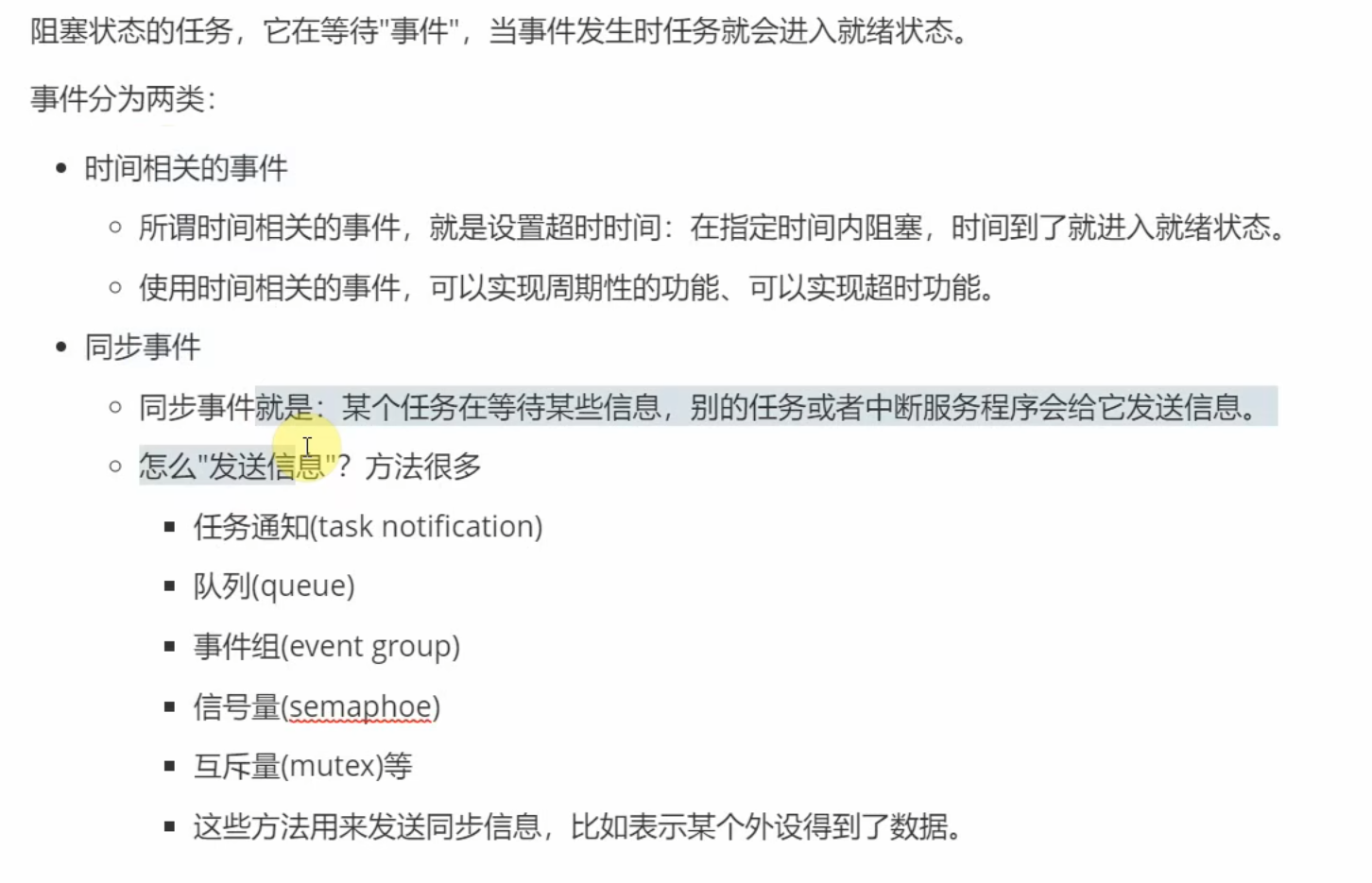

如上图可以看到，假设有三个任务ABC，A处于Running状态，如果任务A想要去休息，那它可以调用vTaskSuspend（）函数，参数可以是NULL/A的Handle（句柄）来选择主动休息还是被动休息，当然你也可以在当前运行的任务里调用vTaskSuspend（）函数来控制其它任务去休息，比如当前A的任务里我调用vTaskSuspend（）函数参数我输入B的Handle（句柄），这样B就会从Ready状态进入到Suspended状态，阻塞状态呢？如果任务A在等待某件事发生，它就会进入阻塞状态，怎么从阻塞状态回到Ready状态呢？就是Event(事件)的发生，这事件可以是（中断，也可以其它任务）

那处于各个任务的状态，它们是怎么被管理起来的呢？最简单的就是链表

如上图，是在xTaskCreate（）任务内部的代码，可以看到有一个链表函数（将新任务添加到链表里面）

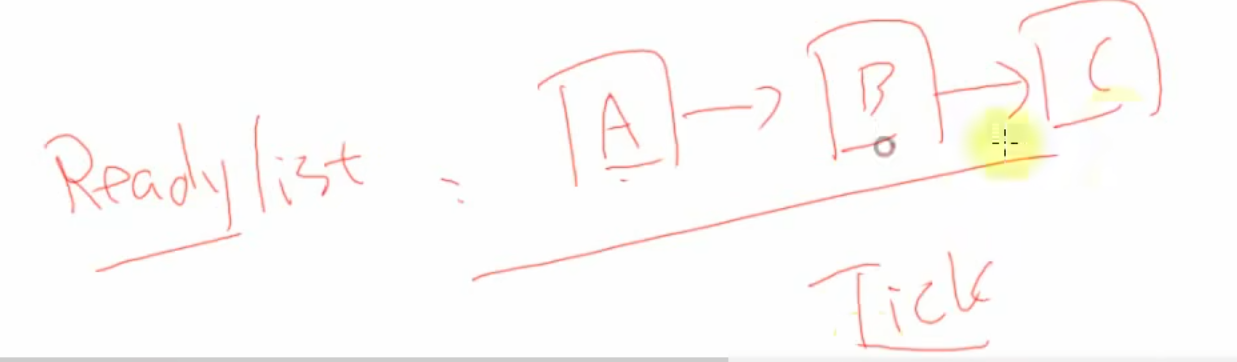

从上面两个图可以看到，当发生tick中断时，系统就会到链表里面找下一个执行的任务

任务状态实验：

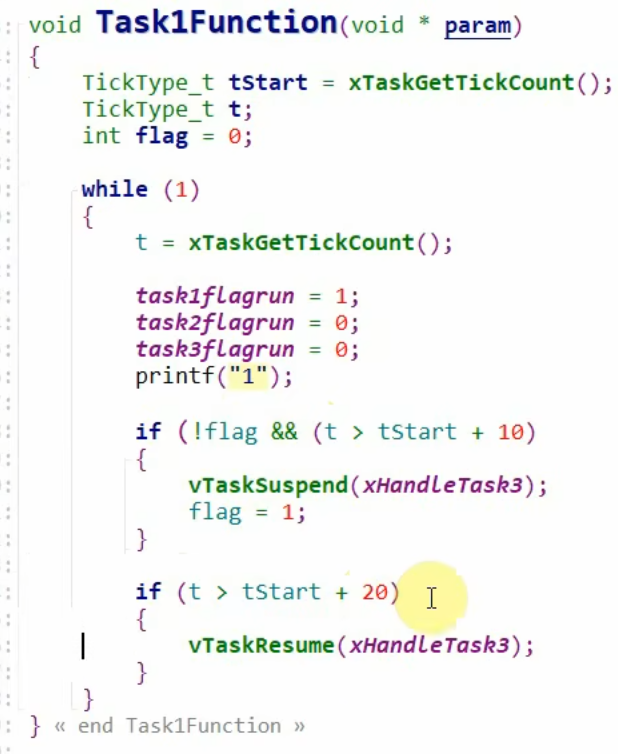

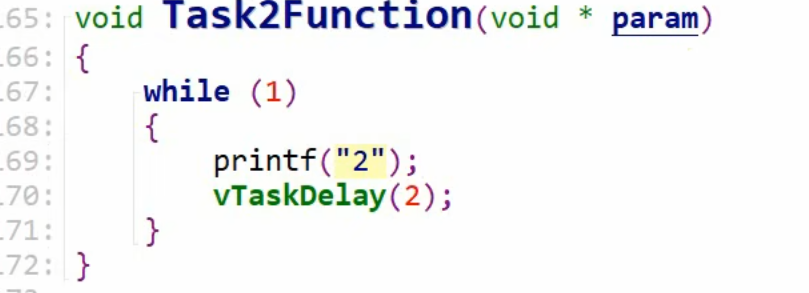

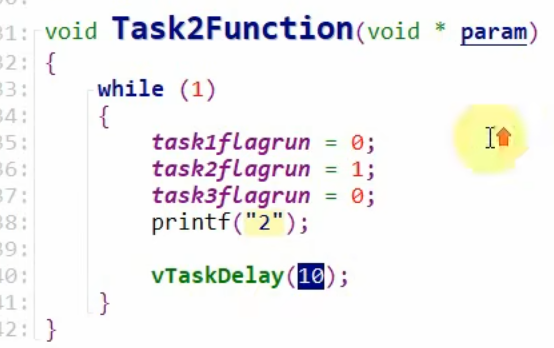

接下来我们在任务一调用vTaskSuspend()函数让任务三在任务一执行10ms后进入暂停状态10ms，让任务二进入阻塞状态10ms

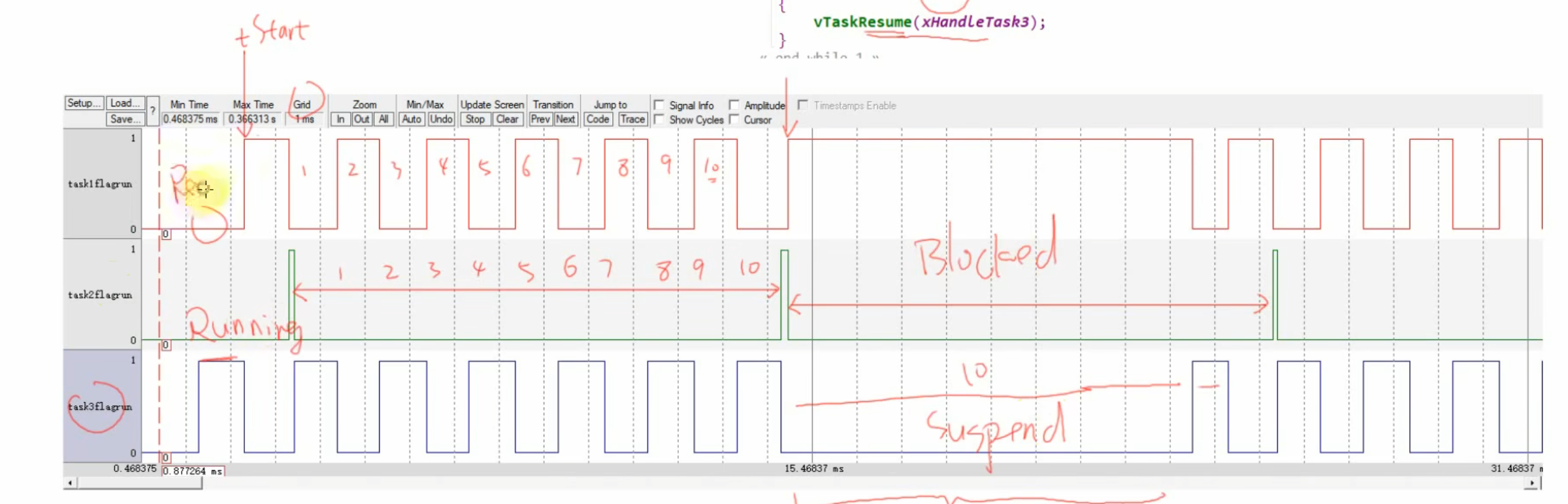

实验数据如下：

通过实验数据可以看到任务二每10ms才置一次1，任务三在任务一执行10ms后，也进入了暂停状态

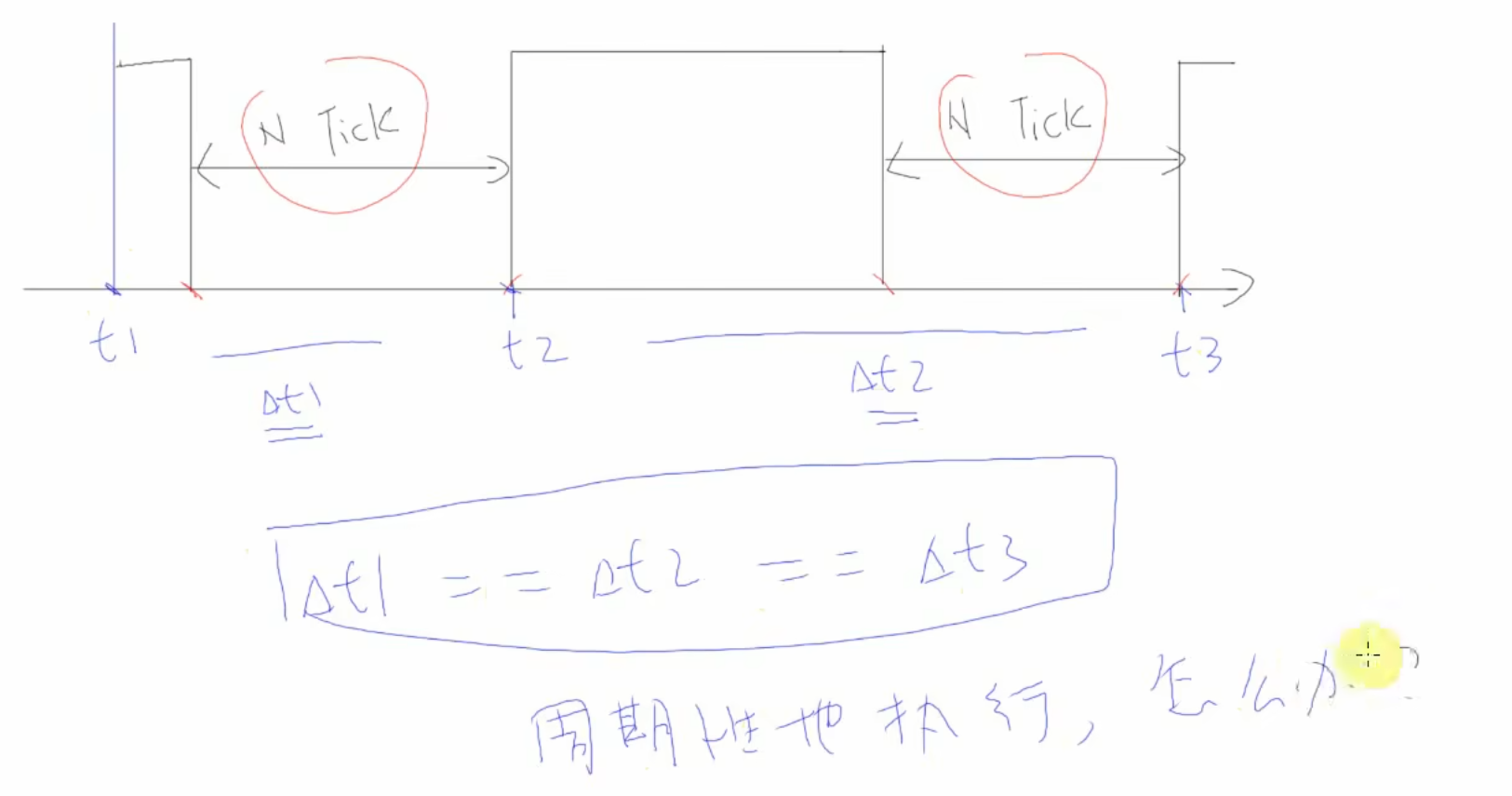

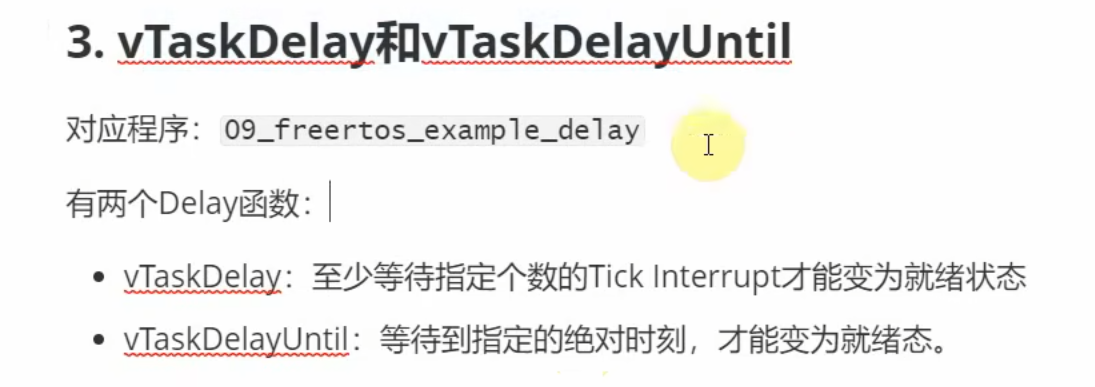

可以看到如果调用的是vTaskDelay（）函数，如果任务运行时间不一样，那任务的开始间隔时间是不一样的？那如何周期性地执行任务呢？如下图：

可以看到，如果你调用的是vTskDelayuntil()函数（参数一是起始时间，参数二是设置绝对间隔时间）

下面我们通过程序验证一下：
我们先把任务一的优先级设置最高，这样只有任务一进入暂停状态或者阻塞状态，那么其它任务才能执行

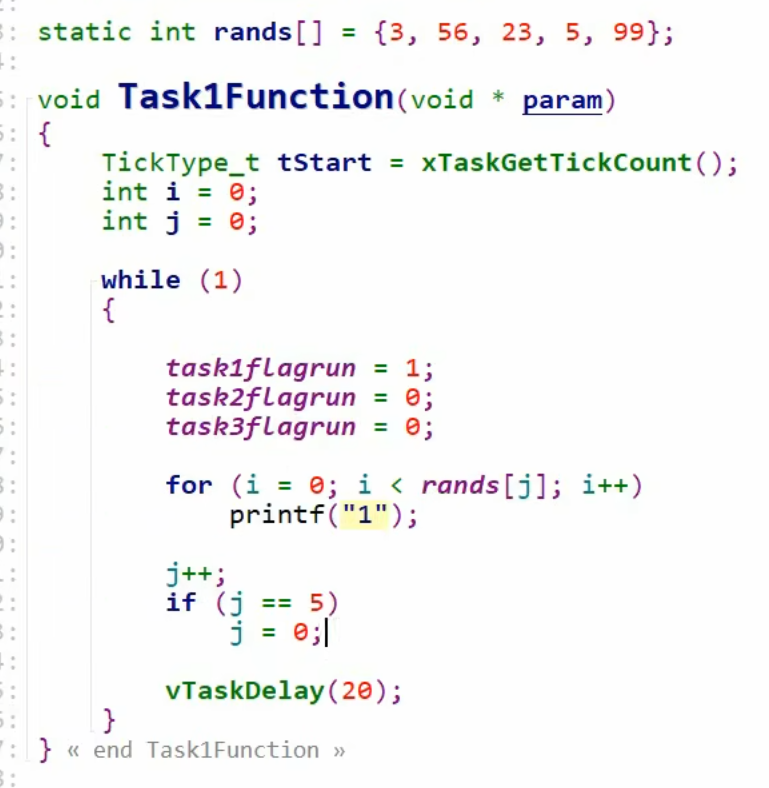

任务一程序代码如上，实验数据如下：

可以看到使用vTaskDelay()函数，我们只能保证休眠的时间是一样的（20ms），但不能保证任务while（）循环的时间是一样的

那我们调用第二个函数看看：

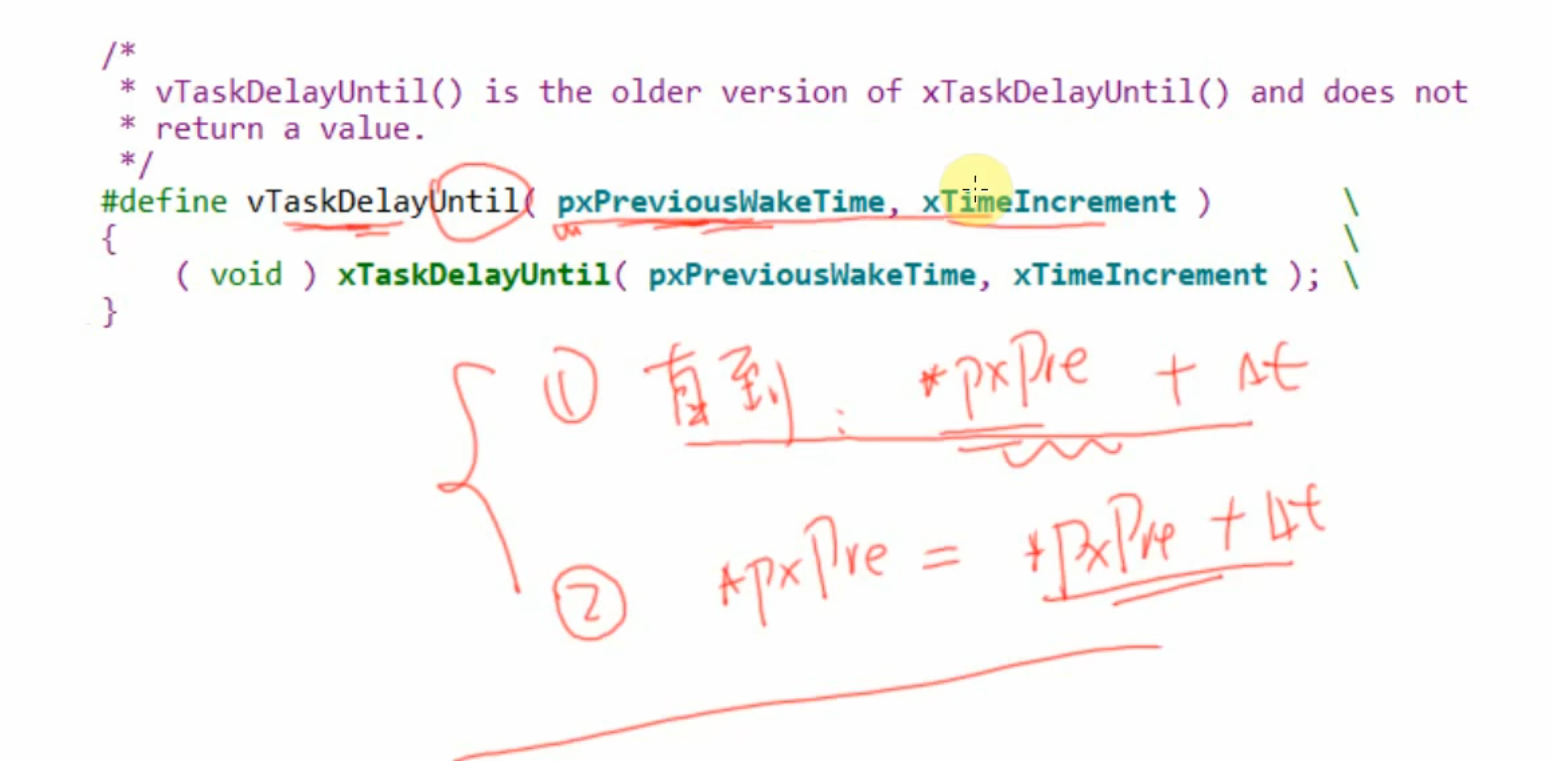

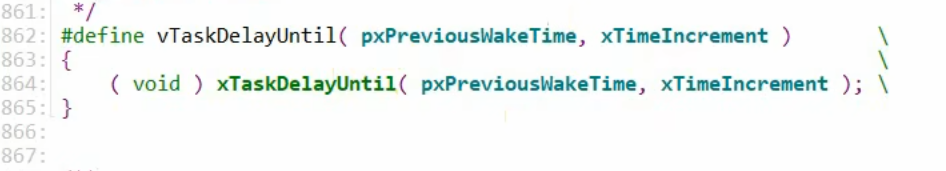

我们先了解一下这个函数参数，可以看到，第一个参数是一个x结构体类型的指针，它保留了之前的唤醒时间，第二个参数是一个增量，什么意思呢？如下图：

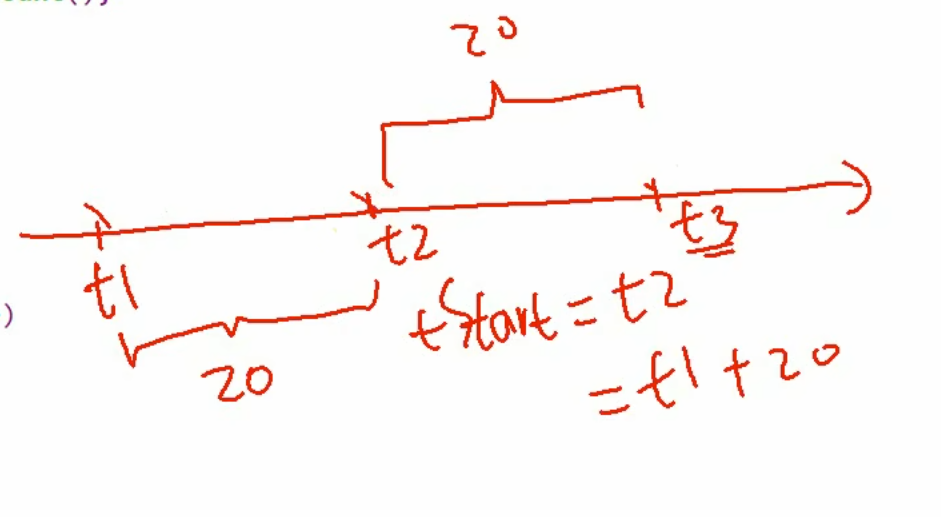

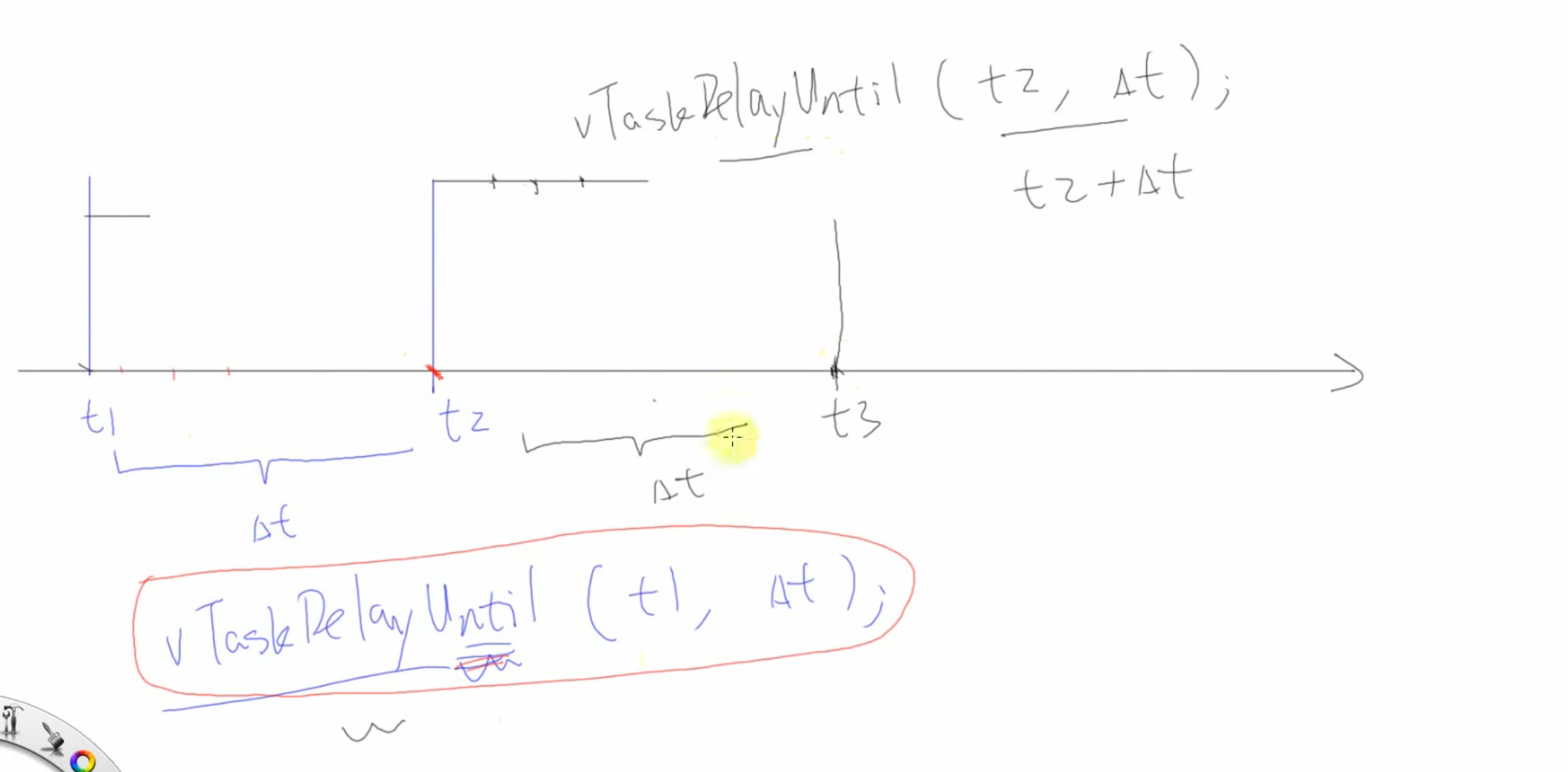

可以看到*pxpre是参数一，t是参数二，代表了从pxpre时间开始（即任务开始时间），经过t它才会延迟结束，参数一是会更新的，它会把上段延迟结束的时间端放到下次调用vTaskDelayUntil()的参数一，这也是为什么它是指针，下面我们通过实验现象来了解一下：

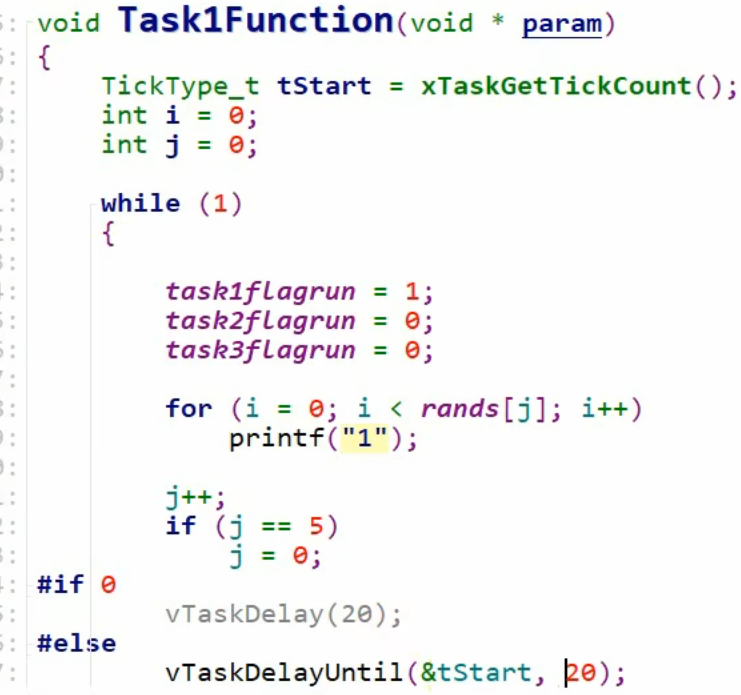

这代码什么意思呢？就是参数一是任务1开始的时间，只有经过20ms后才会停下来，下面这张图很好的解释了，说白了这个任务的启动时刻是周期性的

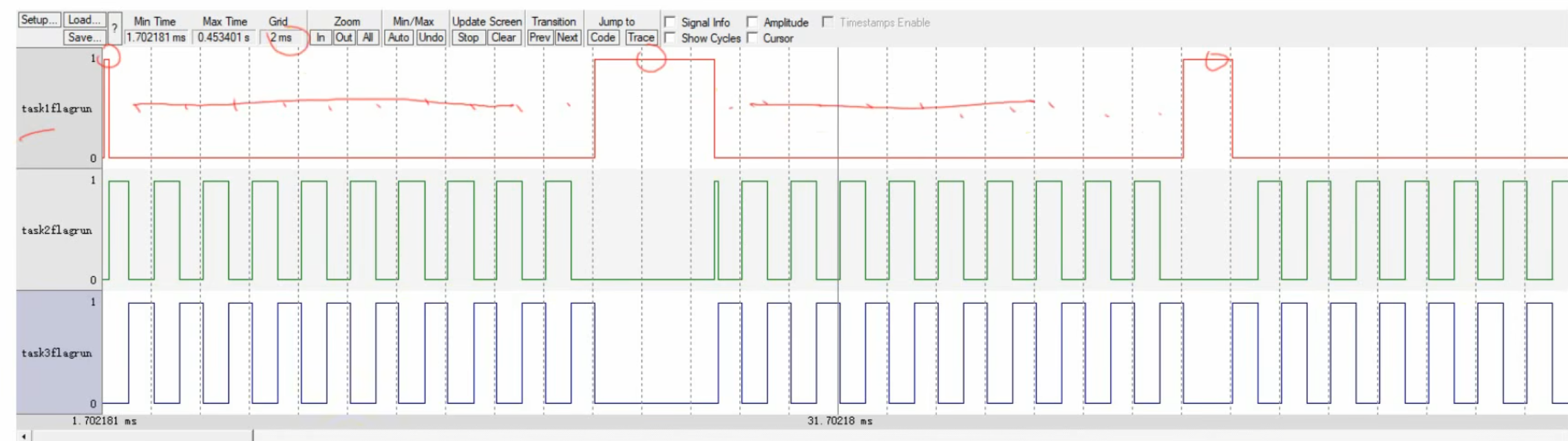

实验现象如下：

我们可以通过对比看到，下图中任务起始时间间隔是一样的（都是20ms），简单来说第一个延迟函数，是在前面代码执行完后轮到它才开始算延迟时间，第二个延迟函数，是从你选择的任务时间开始算延迟时间（参数一）

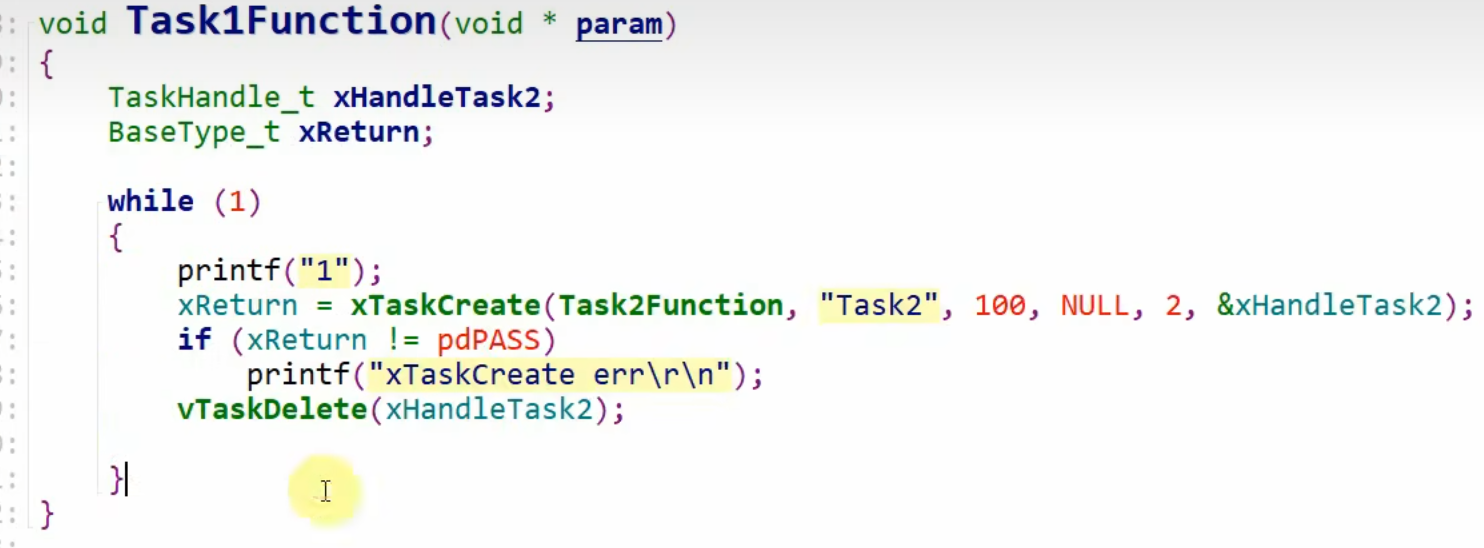

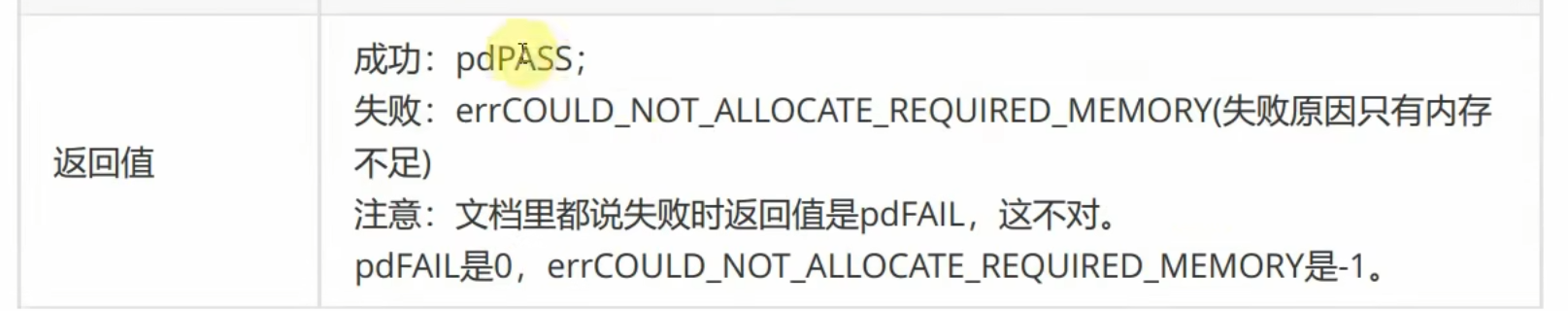

上图是xTaskCreat（）函数的返回值，所以我们在main函数里创建任务一，然后在任务一里创建任务二，然后在任务二执行完后，让任务一删掉任务二，观察一下会发生什么


可以看到任务二的优先级是高于任务一的（这样是为了保证创建任务二后马上执行任务二），所以我们在让任务二进入阻塞状态，才能执行任务一，然后杀了它

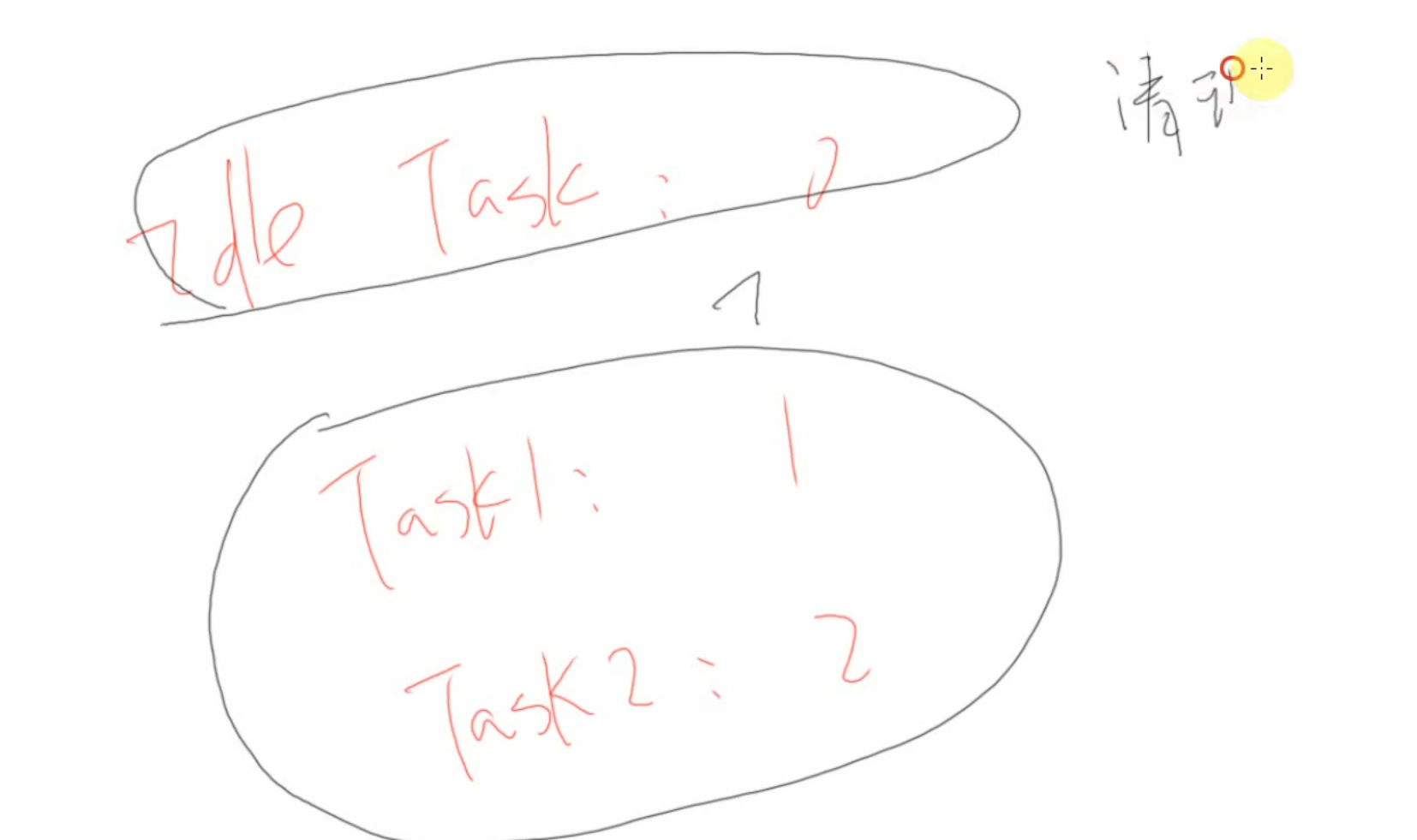

可以看到空闲函数的优先级最低，所以空闲函数（函数里面会执行清理工作）不会被执行

实验现象：

可以看到程序并没有崩溃，按理来说，程序不断执行创建函数，删除函数，没有调用空闲函数的话，会很快将堆占满，造成奔溃啊，可是这里并没有，这是为什么呢？老师并没有说，我问AI，AI说程序会奔溃，只是堆还没被占满，但我看教学，老师表达的意思应该不是这个，这个问题的答案等我后面更深入了解先把

实验二：

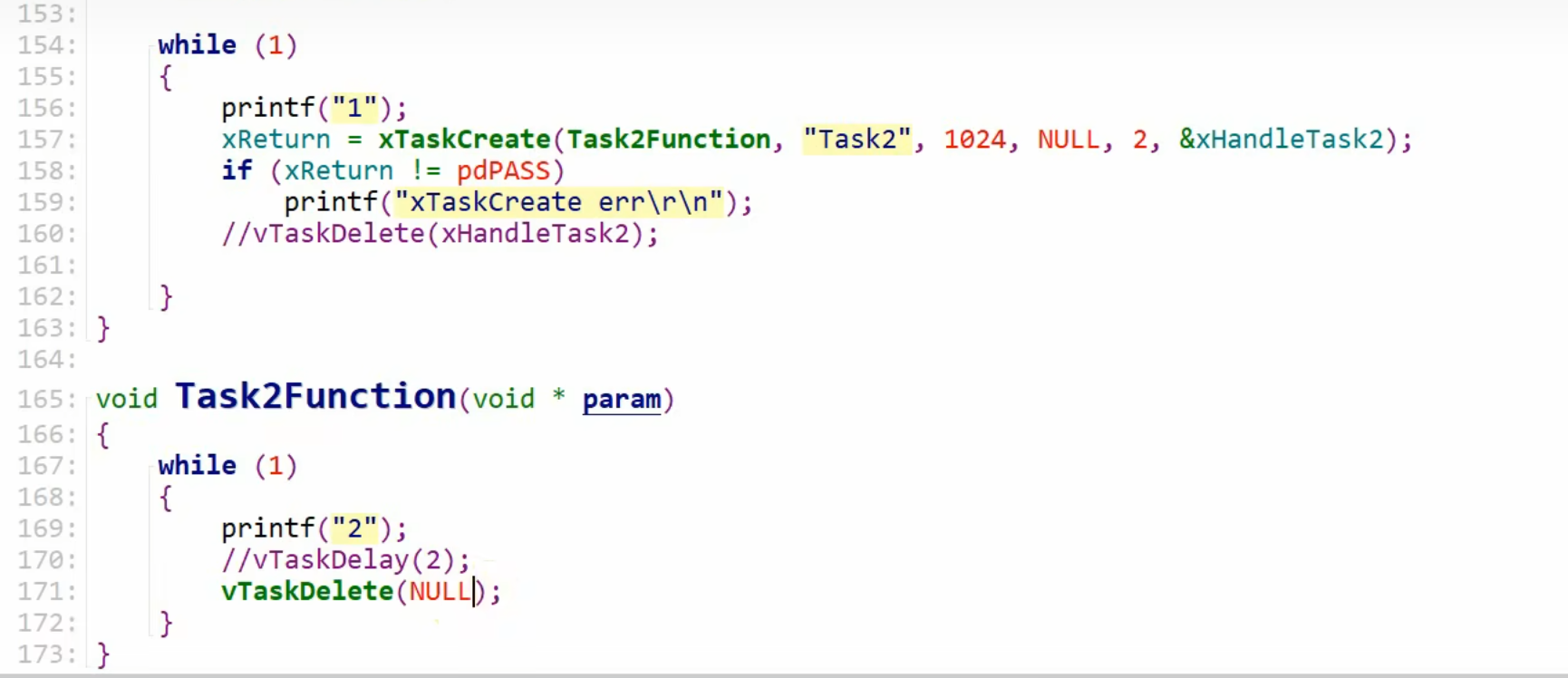

假设我让任务二自杀呢？

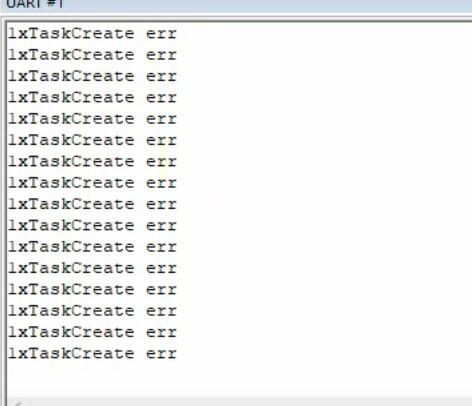

可以看到程序奔溃了，所以堆被占满了，没有得到释放。

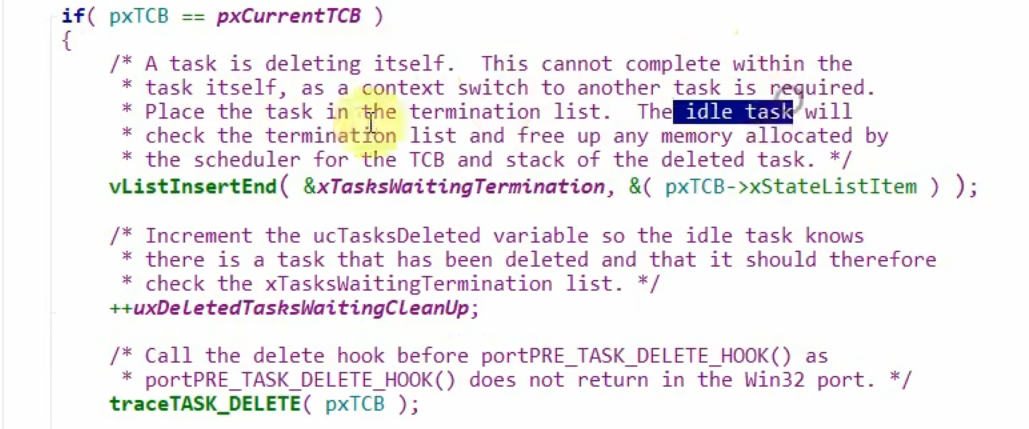

这个图说明任务自己删除是没有办法清理空间的

我们空闲任务还可以做很多事情，怎么做到呢？可以靠钩子函数

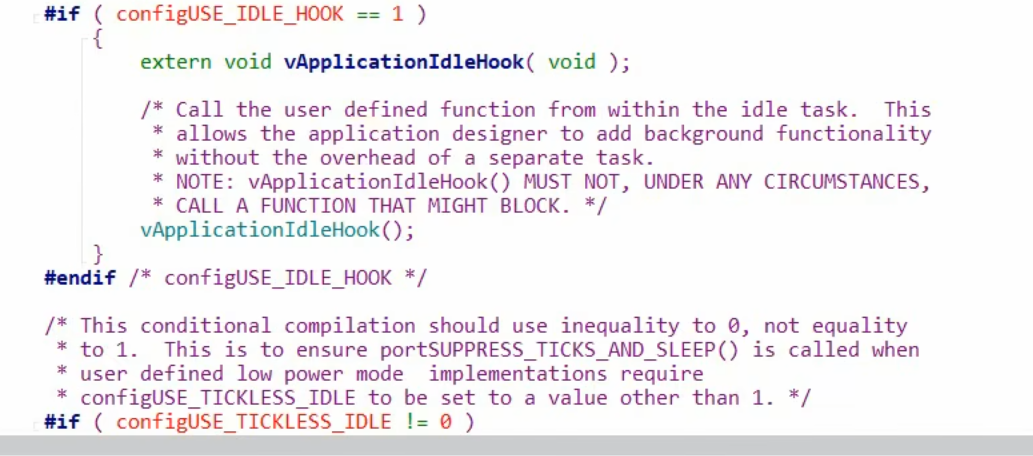

上图说明如果我们要调用钩子函数，需要定义一个宏，然后空闲函数就会帮我们调用钩子函数

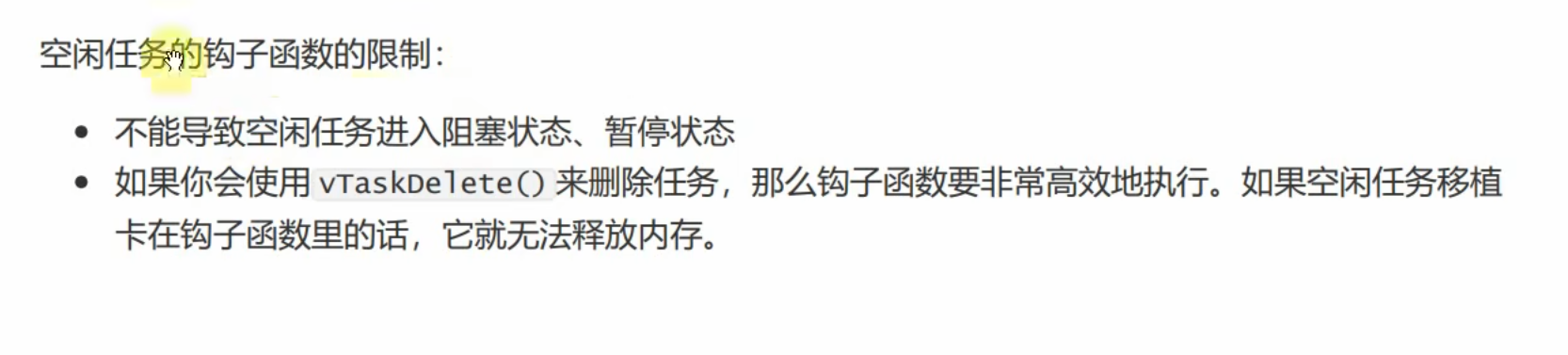

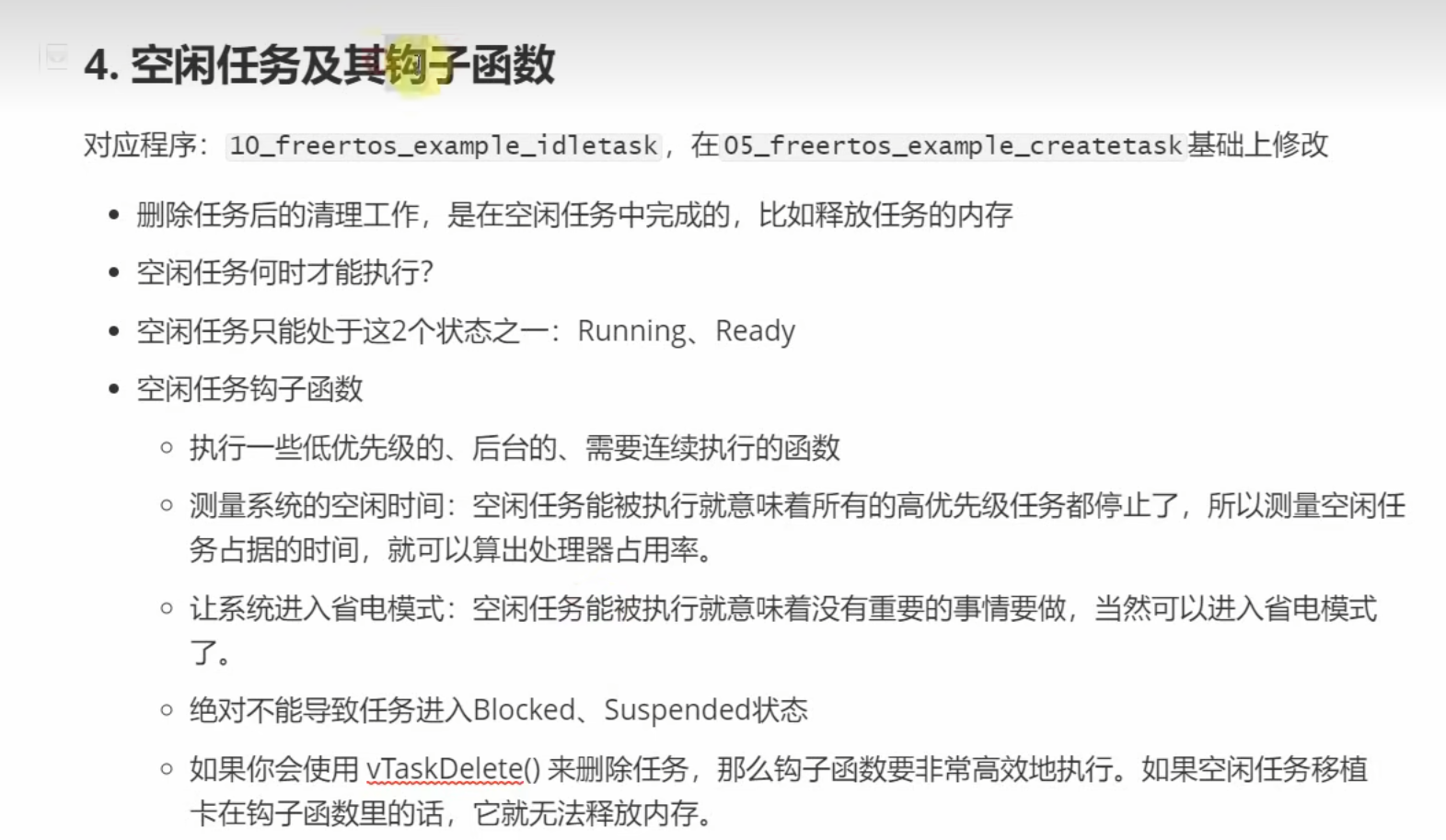

下面是钩子函数的限制：

这图说明，钩子函数只能处于进行状态和就绪状态，而且执行的越快越好，因为空闲任务还要执行清理工作

调用钩子函数操作：
先定义一个宏

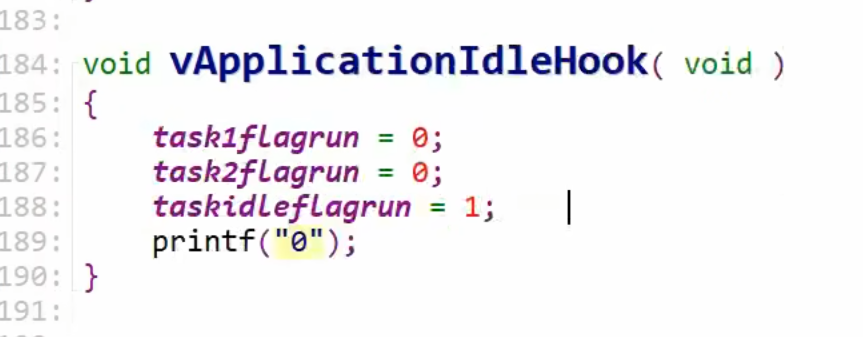

然后设置钩子函数：

注意：要将其它任务优先级改成0，不然空闲函数调用不了，钩子函数也调用不了

实验现象：

可以看到任务一先被执行，然后创建任务二，任务二优先级最高先执行，然后自杀，然后因为空闲函数与任务一同级，所以会执行空闲函数，然后就会调用钩子函数

从上面知识我们知道，默认的调度策略：任务优先级高的能一直占着CPU，除非进入阻塞状态或者暂停状态 ，那还有没有其它的调度策略呢？有的

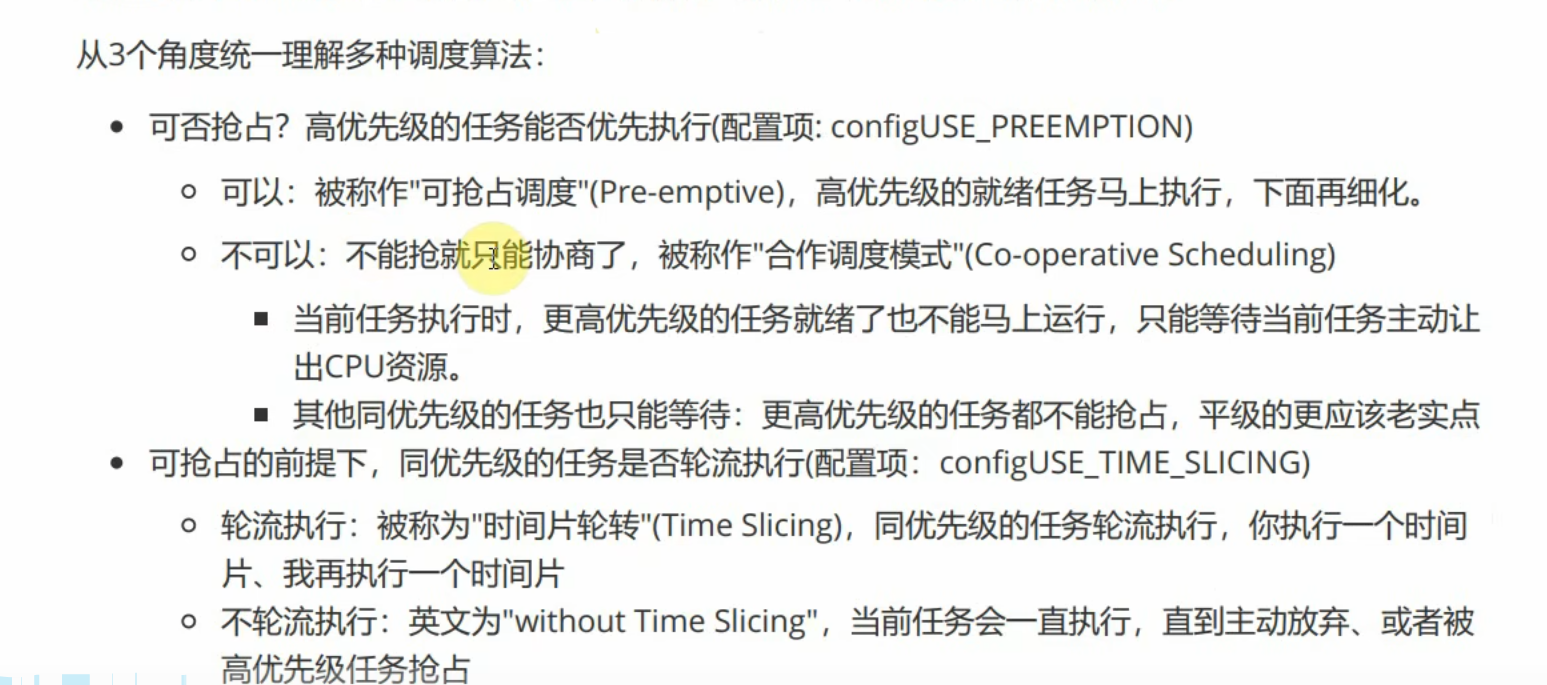

调度策略：

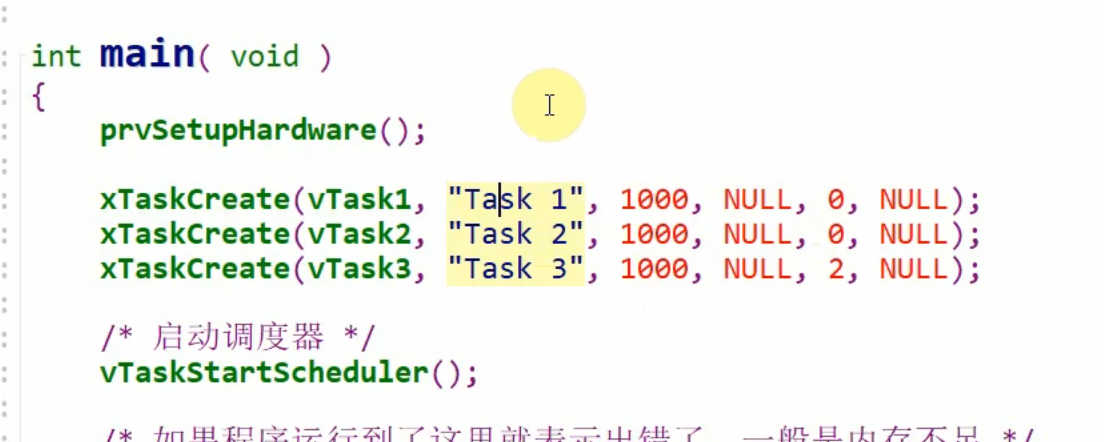

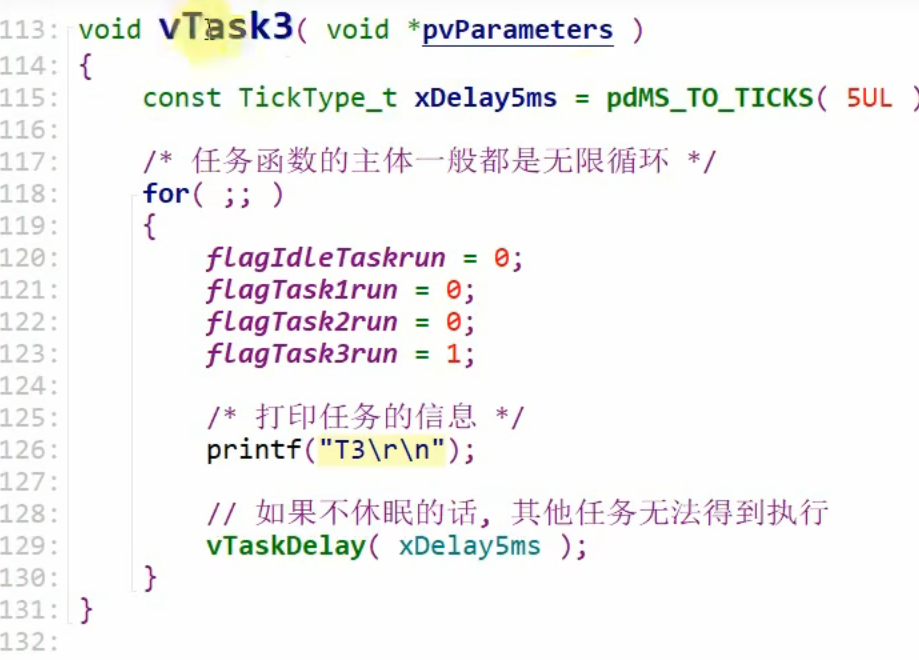

如上图，在默认的调度策略中，因为任务三的优先级最高，如果任务三没有调用vTaskDelay （）函数，那其它任务将一直得不到执行

可以看到我们还能设置不能抢占，只要把这个宏定义设置成0即可

下面我们来观察现象：

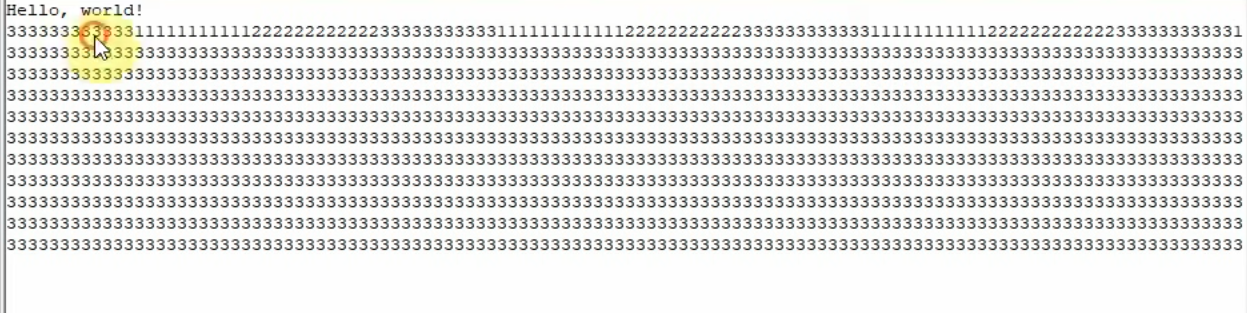

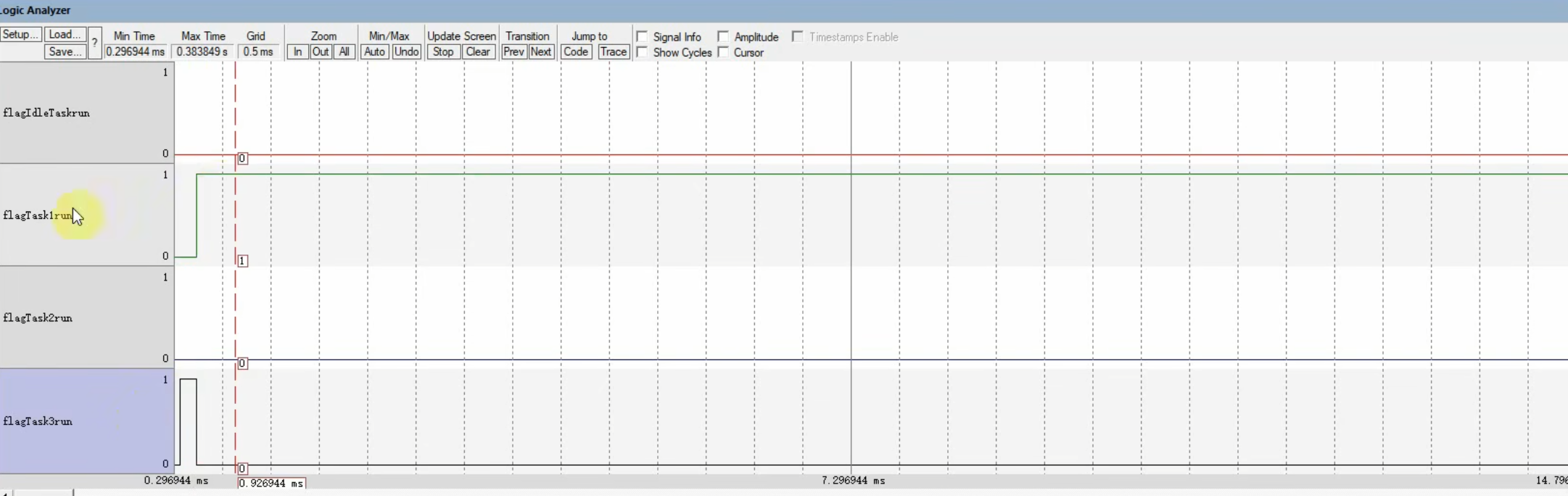

可以看到任务三在放弃任务后，任务一小人得志，一直占用CPU资源，所以如果我们使用这种调度策略，我们要在每个任务执行完后，调用一下xTaskDelay（）函数，让它们去休眠，这样才能执行其它任务

还可以设置一个调度策略，同优先级任务不轮流执行，把该宏定义设置为0

实验现象：

可以看到任务三优先级最高，任务三先执行，等任务三进入阻塞状态时，轮到任务一执行，但任务一一直执行，没有与任务二交替执行，直到任务三退出阻塞状态，等任务三执行完后，才轮到任务二执行。

最后一个配置项：
该配置项是空闲任务应该礼让别人，什么意思呢？

可以看到在main函数中，任务一和任务二优先级都是0（跟空闲任务一个级别），那我们设置空闲任务礼让会怎么样呢？

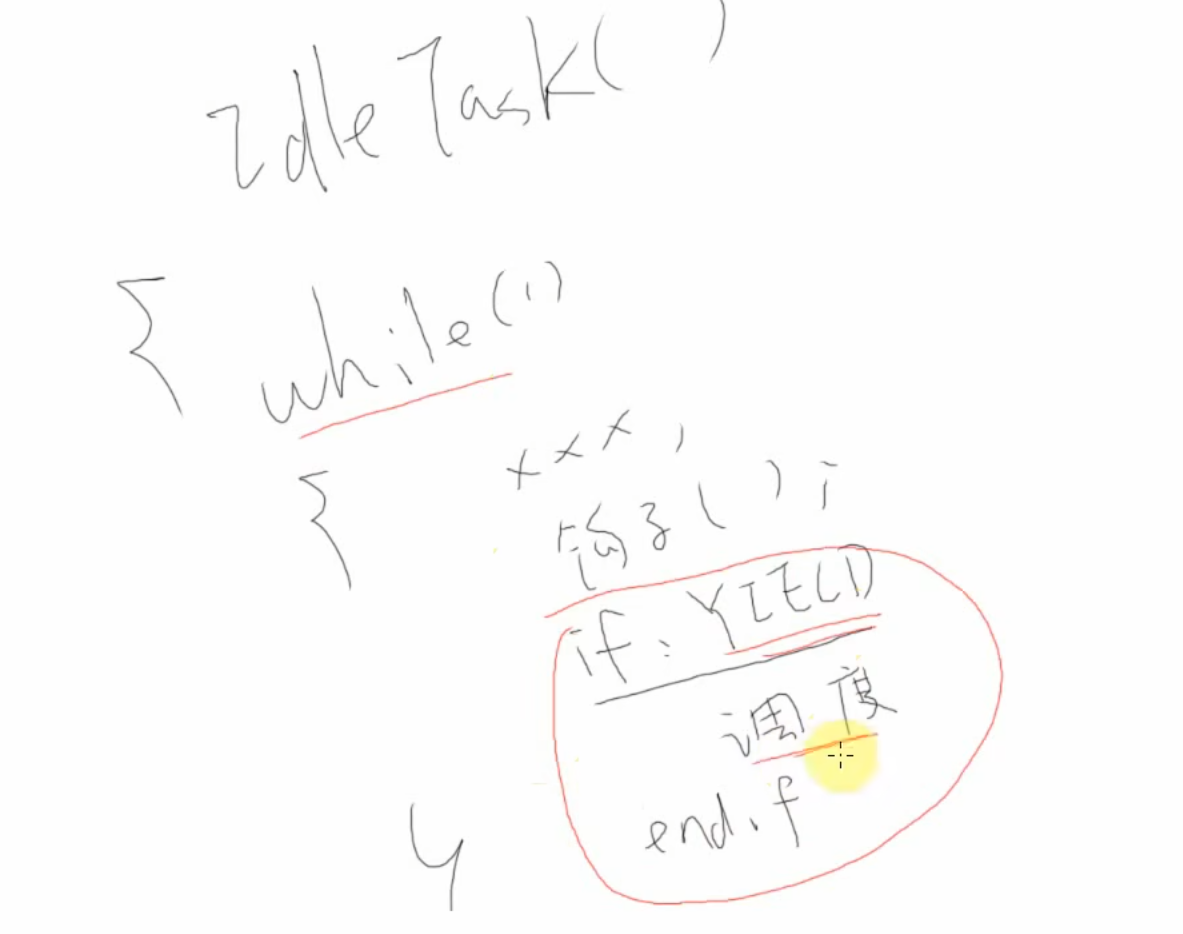

可以看到正常的话，在空闲任务中它会执行很多次while（）循环里面的代码，但如果我们设置空闲任务礼让的话，那它只会执行一次代码，然后就会礼让其它任务，让出CPU资源

那我们先设置空闲函数礼让

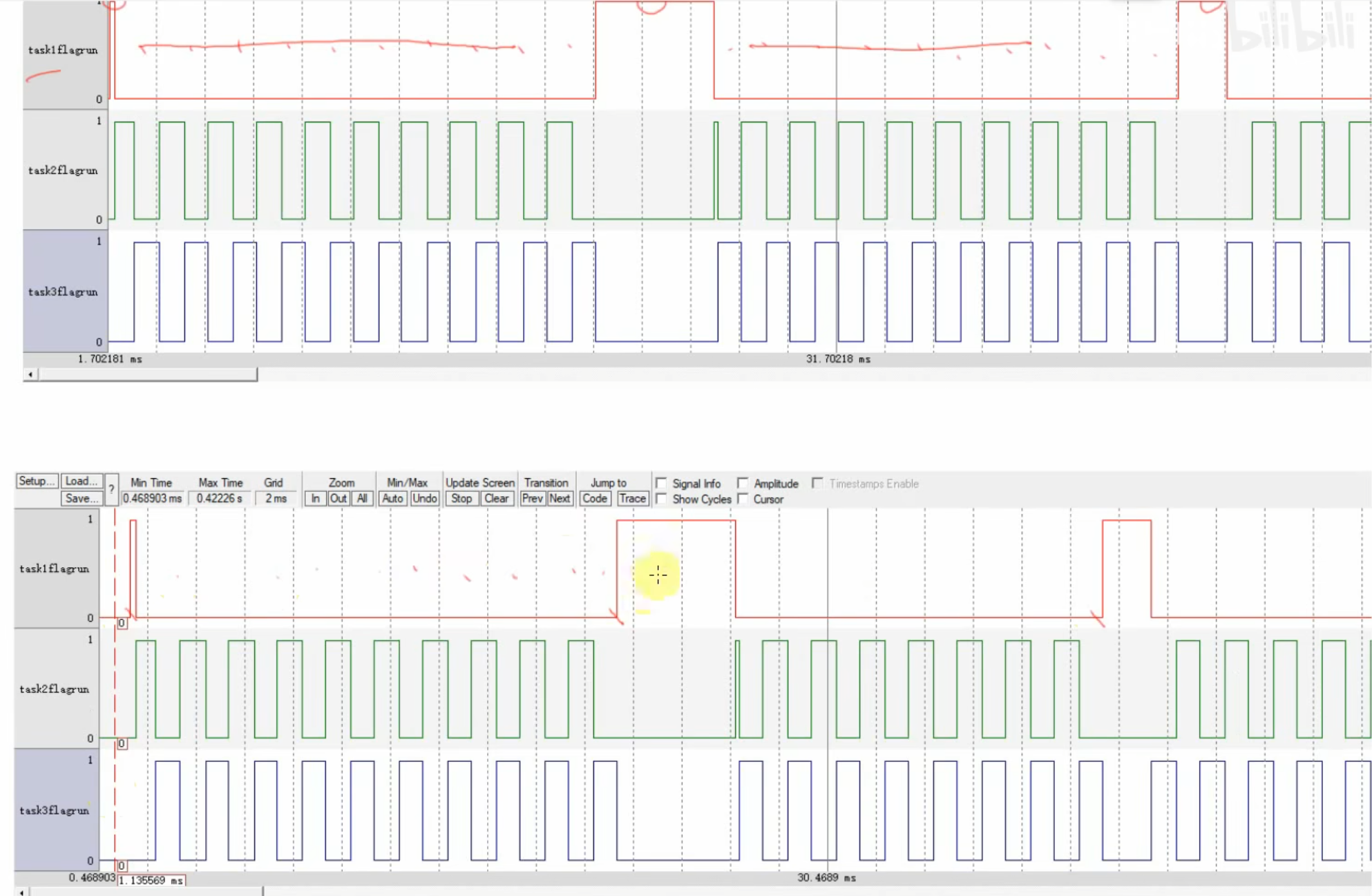

下面是实验现象：

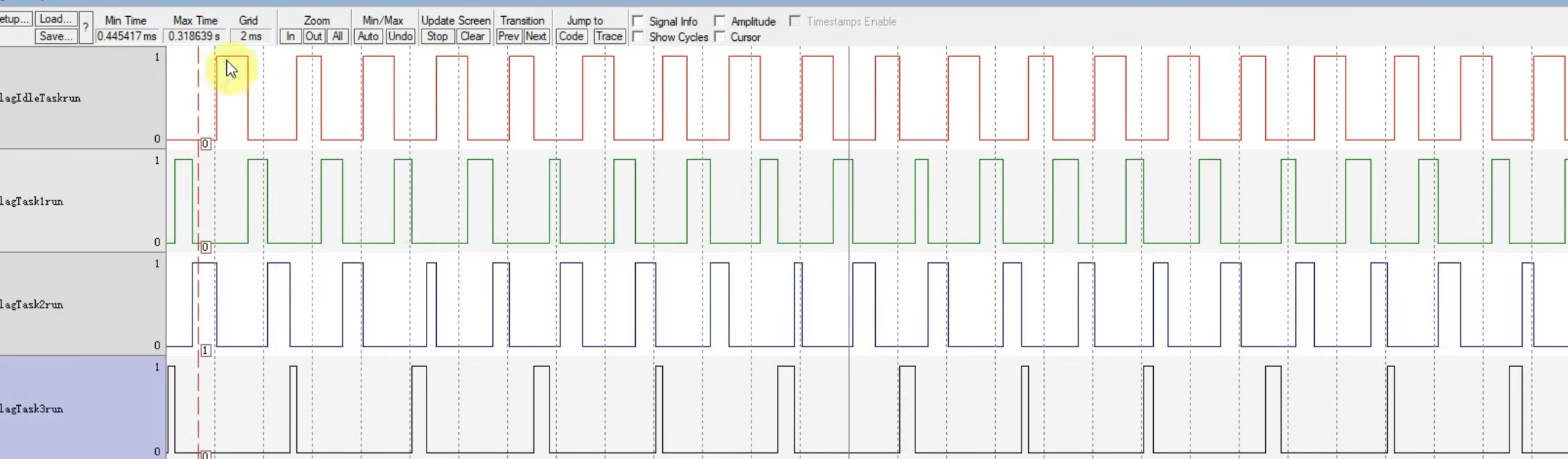

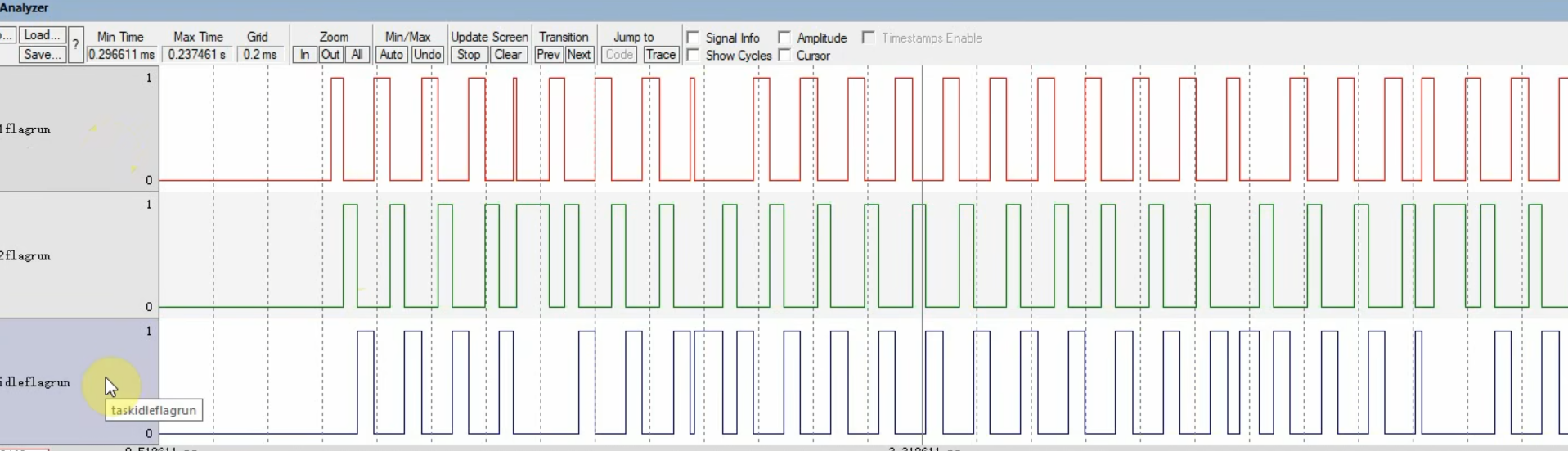

可以看到空闲任务的波形很小，那我们不设置礼让呢？如下图：

可以看到空闲任务的波形是跟任务一和二是差不多的

本次纯理论完结，接下来我们会开始实操教学
