1、前言

这两年开始毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉洪核学长自己做的项目系统达不到老师的要求。为了大家能够顺利以及最少的精力通过毕设，洪核学长分享优质毕业设计项目，今天要分享的是基于STM32单片机的蓝牙智能蔬菜分拣小车系统果蔬投送小车设计。

2、功能简介

1、小车通过app获得蔬菜投放的坐标，小车根据蓝牙发送的数据信息，走到指定坐标点，停下投放蔬菜，然后回到原点。
2、TFT屏幕显示从app获取的蔬菜投放坐标；
3、当小车启动后，走向指定坐标点投放然后回到原点的过程中tft屏实时显示当前的位置坐标。
4、蓝牙app：通过app下发蔬菜位置获取坐标，根据算法处理位置信息设计车走到目标坐标的路线。
5、红外模块：通过红外反射光电传感器使得快递小车沿着限定的路线循迹，计算横坐标和纵坐标循迹到投放点卸下货物。
6、车上有称重模块，称取蔬菜的重量显示在tft屏幕上

3、主要元器件组成

本设计由STM32F103C8T6单片机最小系统+TFT显示屏+蓝牙模块+ULN2003步进电机+HX711称重传感器+L298N驱动模块+TCRT寻迹传感器+直流电机+电源电路组成。

4、实现效果

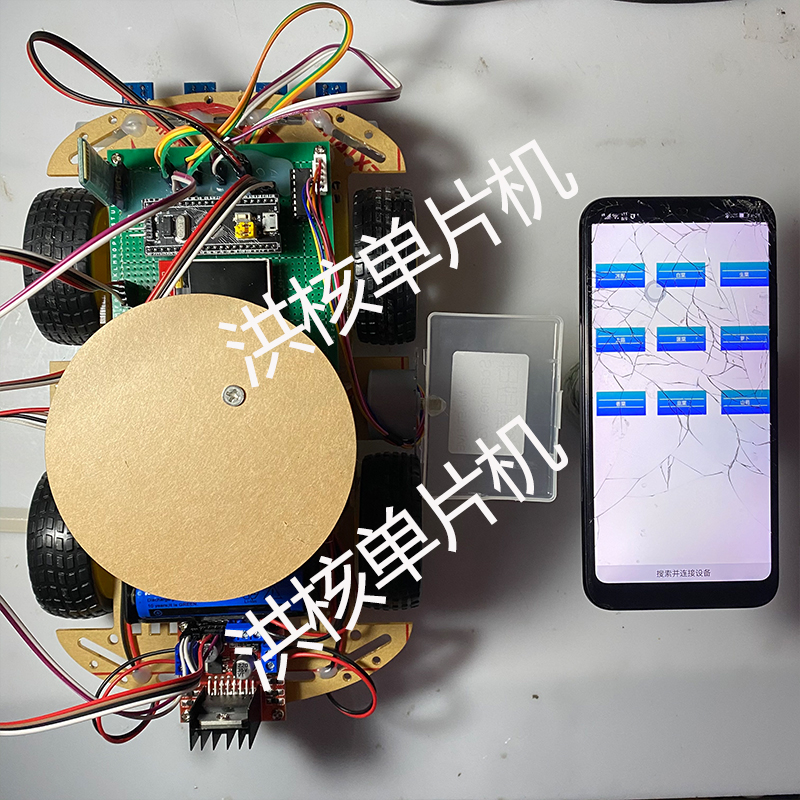

整体展示

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1HZ4y1d7Ea/?spm_id_from=333.1387.search.video_card.click

5、设计原理

5.1STM32F103C8T6简介

STM32系列处理器是意法半导体ST公司生产的一种基于ARM 7架构的32位、支持实时仿真和跟踪的微控制器。选择此款控制芯片是因为本系统设计并非追求成本的最低或更小的功耗，而是在实现本设计功能的前提下能够提供更丰富的接口和功能以便于设计实验系统各实验项目所需的外围扩展电路。此款控制芯片在完成单片机课程的学习后上手较为容易，在医疗器械中应用广泛，具有很好的学习、实验研究价值。
一、STM32的主要优点：
（1）使用ARM最新的、先进架构的Cortex-M3内核
（2）优异的实时性能
（3）杰出的功耗控制
（4）出众及创新的外设
（5）最大程度的集成整合
（6）易于开发，可使产品快速将进入市场
二、STM32——最佳的平台选项
对于使用同一平台进行多个项目开发而言，STM32是最
佳的选择：
（1）从仅需少量的存储空间和管脚应用到需要更多的存储空间和管脚的应用
（2）从苛求性能的应用到电池供电的应用
（3）从简单而成本敏感的应用到高端应用
（4）全系列脚对脚、外设及软件的高度兼容性，给您带来全方位的灵活性。您可以在不必修改您原始框架及软件的条件下，将您的应用升级到需要更多存储空间或精简到使用更少存储空间/ 或改用不同的封装的规格。

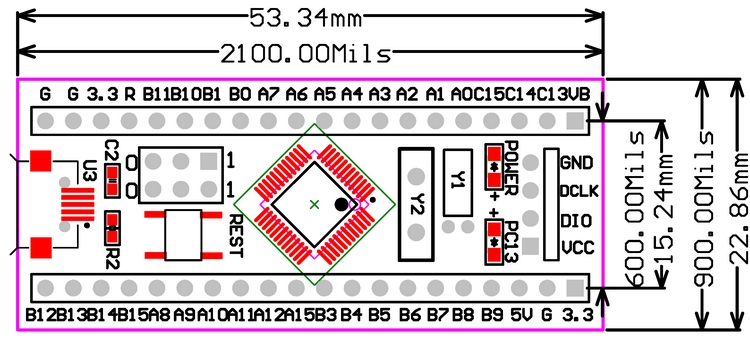

STM32F103C8T6单片机核心板接口电路图如下图所示。

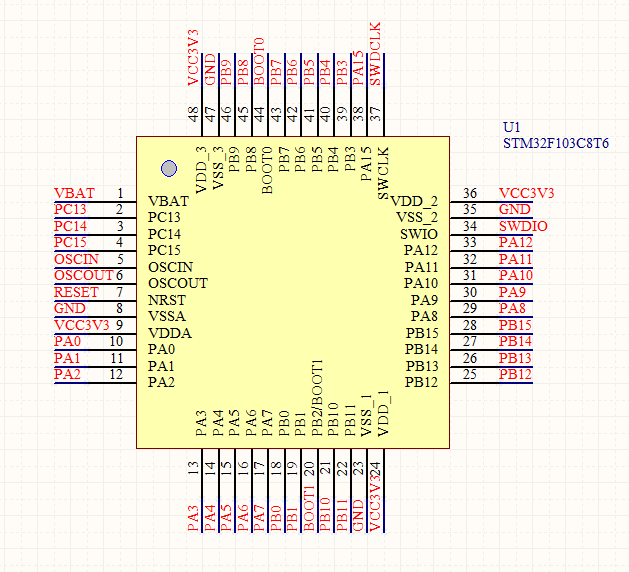

STM32单片机核心板接口原理图

6、部分核心代码

#include "stm32f10x.h"
#include "delay.h"
#include "DHT11/dht11.h"
#include "GPIO/gpio.h"
#include "COMMAND/command.h"
#include "MYDATA/mydata.h"
#include "ADCPM25.h"
#include "MENU/menu.h"
#include "MOTOR/motor.h"
#include "PWM/pwm.h"
#include "TFT.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "HC05/hc05.h"
#include "HX711/HX711.h"

/****************洪核单片机工作室*******************

***          洪核单片机
***          项目:STM32蓝牙智能蔬菜分拣小车
***          BILIBILI:洪核单片机
***          小红书:洪核单片机
***          授权IP:洪核单片机
***          版本:V01.01
***          MCU:STM32F103C8T6

******************洪核单片机***********************/

uint8_t X=0;
uint8_t Y=0;
uint8_t nowX=0;
uint8_t nowY=0;
uint8_t run_falg=0;

char  DHStr[20] = {0};
char HC05SEND[200] = {0};
char lsstr[50] = {0};

int main(void)
 {
	delay_init();	    	 //延时函数初始化
	TFT_Init();     //TFT_Init
	TFT_PutString(30,0,"Init...",16,1);
	uart1_init(115200);
	PWM_Init();
	gpio_Init();
	HC05_Init();
    Init_HX711pin();
    Get_Maopi();
    uart2_init();
    uart1_init();
	delay_ms(500);
	TFT_Clear(BLACK);

	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

			delay_ms(100);

	}
 }
