一、前言

很多嵌入式开发者习惯于“写代码、调程序”，但忽略了一个核心事实：所有嵌入式软件功能的落地，都依赖稳定可靠的硬件底座。一款嵌入式产品从0到1，核心硬件链路只有一条：需求梳理→原理图设计→PCB布局布线→工艺输出→工厂制造→焊接调试。

原理图决定电路逻辑“对不对”，PCB设计决定产品稳定性“稳不稳”，制造工艺决定批量成品“良率高不高”。新手常犯的错误是跳过规范流程、直接照搬模块原理图、随意布线，最终导致设备死机、干扰严重、上电不稳、无法过EMC、批量返工等问题。

本文以工业级嵌入式硬件开发标准为核心，完整拆解从原理图设计到PCB量产制造的全流程，讲清每一步的核心原理、设计规范、实操要点，附带电路图/PCB制图指引、流程框图、工程避坑准则，无冗余空话，完全贴合硬件实战，排版适配Word下载存档与技术分享。

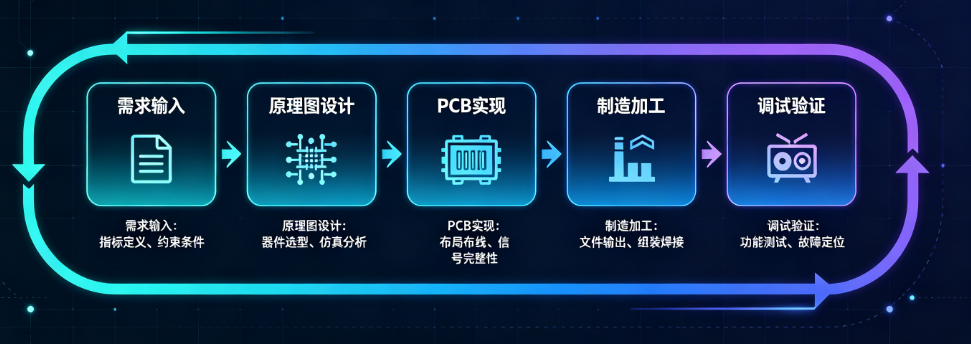

二、嵌入式硬件开发整体流程总览

标准嵌入式硬件开发并非单纯画图打板，而是一套闭环工程体系，完整核心流程如下，所有消费电子、工业控制、物联网设备均遵循该规范：

需求分析→硬件方案选型→原理图设计&校验→PCB设计&规则约束→BOM整理&工艺输出→PCB工厂制版→贴片焊接→硬件调试&可靠性验证→量产归档

每一环层层递进，前序环节的疏漏，都会在后序制造、调试、量产中被无限放大，这也是硬件开发“慢设计、快落地”的核心原因。

三、阶段一：需求分析与硬件方案选型（设计前置核心）

画图之前先定方案，盲目画图是硬件开发最大的误区。本阶段核心目标：明确产品边界，确定主控、外设、供电、接口，杜绝设计冗余与功能缺失。

3.1 核心需求梳理维度

• 功能需求：明确采集、通信、控制、显示、存储等核心功能，确定需要的外设接口（UART、I2C、SPI、CAN、WiFi、蓝牙等）。

• 性能需求：工作电压、工作电流、功耗等级、采样精度、通信速率、响应延时。

• 环境需求：工业温湿度、防水防尘、抗干扰、振动等级，决定器件选型与PCB布线规范。

• 成本与尺寸需求：PCB板型大小、器件成本、供货周期，适配量产需求。

3.2 关键器件选型原则

• 主控芯片：根据算力、外设数量、功耗选型，常用Cortex-M系列MCU、STM32、ESP32、GD32等，兼顾性价比与通用性。

• 电源方案：根据输入电压、负载电流选择LDO/DC-DC，大电流场景优先开关电源，低噪模拟场景优先LDO。

• 外设器件：传感器、通信模块、按键、显示屏、继电器等，优先选择封装通用、资料齐全、供货稳定的型号。

• 保护器件：必配保险丝、TVS管、ESD保护、滤波电容电感，防止浪涌、静电、电源纹波损坏设备。

四、阶段二：原理图设计（定义电路逻辑，硬件的蓝图）

原理图是硬件的逻辑源码，不关心器件摆放位置、走线长短，只定义：器件型号、电气连接、电路功能、信号流向，是PCB设计、生产、调试的唯一依据。原理图错一步，PCB全量返工。

4.1 常用设计工具

工业主流：Altium Designer、Cadence Allegro；开源免费：KiCad、EasyEDA（立创EDA），适配学生学习与企业量产设计。

4.2 原理图模块化设计规范（工程通用）

复杂电路禁止杂乱连线，必须模块化分区设计，清晰易懂、便于调试：

1. 电源模块：输入滤波、稳压、分压、防反接、过压过流保护，为全板提供纯净电源；

1. 主控最小系统：MCU/MPU、晶振电路、复位电路、下载调试电路（SWD/JTAG）；

1. 外设功能模块：传感器采集、通信电路、按键、LED、显示屏、存储电路；

1. 接口保护模块：所有对外接口增加ESD、滤波、限流保护，提升设备抗干扰能力。

4.3 原理图核心校验（DRC检查，重中之重）

原理图绘制完成后，必须执行DRC设计规则检查，杜绝低级逻辑错误，核心校验项：

• 无短路、开路、未连接引脚、重复网络标号；

• 电源电压匹配、功率器件负载合理、限流电阻配置正确；

• 所有器件封装一一绑定，无空封装、错封装（杜绝PCB无法焊接）；

• 严格对照芯片 datasheet 典型电路，禁止随意修改官方参考电路。

4.4 原理图制图指引（可直接绘图）

绘图结构建议：分块绘制、分区标注、网络标号统一、电源网络加粗标识、关键信号单独走线，模块之间信号流向清晰，方便后续查错、复盘、交接。

五、阶段三：PCB设计（把逻辑落地为实物，决定产品稳定性）

如果说原理图是“逻辑代码”，PCB就是“实物工程”。原理图只保证功能正确，PCB布局布线直接决定设备抗干扰能力、电源稳定性、信号完整性、散热性能，是硬件开发最考验功底的环节。

5.1 PCB设计前置准备

1. 导入原理图网表，同步器件与网络连接，排查导入报错；

1. 定义板框尺寸、定位孔、安装孔、禁止布线区；

1. 设置设计规则：线宽、线距、过孔大小、安全间距、电气约束。

5.2 核心布局原则（先布局、后布线）

布局优先于布线，布局不合理，再完美的布线也无法挽救稳定性问题：

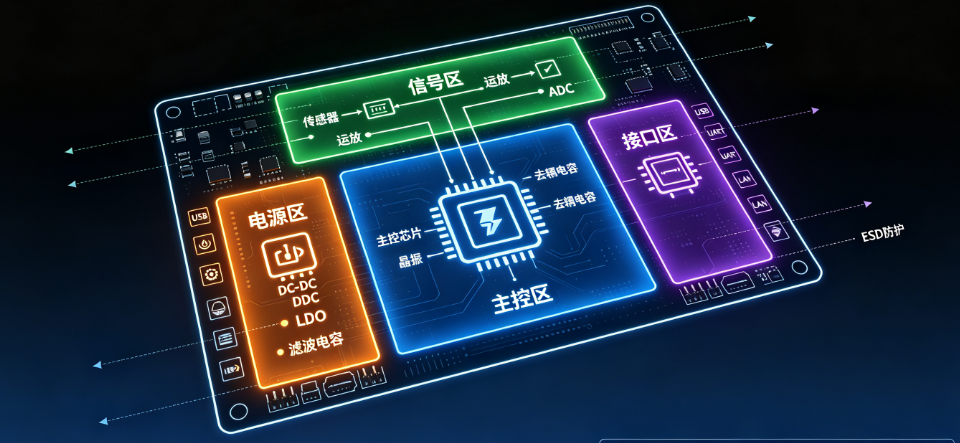

• 模块化集中布局：电源、主控、外设、接口分区摆放，杜绝交叉混杂；

• 电源优先布局：输入滤波、稳压芯片靠近板边入口，功率器件预留散热空间；

• 去耦电容就近原则：芯片电源引脚0.1μF电容必须紧贴引脚，最短走线；

• 高低压分区、数字模拟分区：大功率高压区域与低压信号区域隔离，模拟信号与数字信号分开布局，减少串扰。

5.3 关键布线规范（工程级标准）

• 电源走线：大电流电源线加宽走线，降低压降与发热，禁止细走线走大电流；

• 信号走线：低速信号简洁即可，高速信号线严控线长、阻抗匹配、减少过孔；

• 地线设计：大面积铺地，模拟地数字地单点共地，减少地弹噪声与干扰；

• 禁止直角走线：高频信号采用45°角或圆弧走线，避免信号反射、电磁辐射。

5.4 PCB终检规则

布线完成后再次DRC校验，保证无间距违规、无短路开路、无走线超限，同时检查丝印清晰、极性标识正确、器件位置无冲突。

六、阶段四：工艺输出与文件整理（衔接设计与量产）

PCB设计完成不等于可以打板，必须输出标准化生产文件，工厂无法直接读取工程文件，仅识别通用工艺文件。

6.1 核心输出文件

• Gerber文件：PCB制版核心文件，包含层走线、丝印、阻焊、钻孔信息，所有工厂通用；

• 钻孔文件：定义孔径、孔位、通孔/盲孔参数；

• BOM清单：器件型号、封装、数量、位号，用于器件采购、贴片生产；

• 坐标文件：用于SMT机器自动贴片，适配量产流水线。

6.2 工艺参数确认

提前确认板材、层数、线宽线距、铜厚、阻焊颜色、表面工艺（喷锡/沉金）、最小孔径，避免工厂工艺不匹配导致改版。

七、阶段五：PCB工厂制造与SMT焊接

7.1 PCB板厂制造流程

文件审核→板材开料→内层走线→压合→钻孔→沉铜→外层蚀刻→阻焊油墨→丝印字符→表面工艺→外形切割→质检出货，全程工业标准化工艺，周期1-3天。

7.2 SMT贴片焊接流程

钢网刷锡膏→机器自动贴片→回流焊固化→AOI光学检测→人工复检→插件焊接（直插器件），样板可手工焊接，量产必须机器贴片，保证一致性。

八、阶段六：硬件调试与可靠性验证

板子到手后，并非直接烧录程序，必须遵循硬件优先调试原则，先通硬件、后调软件。

8.1 基础上电调试

万用表通断检测（排查短路）→空载上电测试→测量各路电压→排查压降、短路、虚焊问题。

8.2 功能模块调试

最小系统调试→电源模块调试→外设接口调试→通信功能调试→整机联调，模块化定位问题，避免全局排查。

8.3 可靠性测试（量产必备）

高低温测试、老化测试、静电测试、浪涌测试、EMC电磁兼容测试，筛选隐性硬件问题，保证批量产品稳定。

九、工程高频避坑总结（新手必看）

1. 禁止原理图无校验直接PCB：逻辑错误后期改板成本极高，一次改版耗时耗财；
2. 封装严禁随意自定义：严格对照 datasheet 尺寸，封装偏差直接导致器件无法焊接；
3. 杜绝电源走线过细：大电流走线过细会发热、压降大，导致设备重启、死机；
4. 去耦电容不可省略、不可远放：远离芯片引脚完全失去滤波作用，高频干扰无法抑制；
5. 数字地模拟地禁止乱接：混接会导致模拟信号采样跳动、精度丢失；
6. 量产务必核对BOM：型号、封装、参数错误会导致批量报废。

十、文末总结

嵌入式硬件开发是一套逻辑严谨、层层约束的工程流程：原理图负责“功能正确”，PCB设计负责“性能稳定”，工艺制造负责“批量可靠”，调试验证负责“落地可用”。

很多开发者只看重软件代码，却忽略硬件底层的重要性。实际上，硬件是嵌入式系统的根基，硬件设计的规范度、细致度，直接决定产品的稳定性、寿命、量产良率。

掌握从原理图到PCB制造的完整流程，理解每一步的设计原理与工程规范，是从“只会抄图”进阶为“独立硬件设计工程师”的核心标志。
