嵌入式开发笔记：Bootloader固件升级完全指南——从原理到CAN FD实战

文章目录

嵌入式开发笔记：Bootloader固件升级完全指南——从原理到CAN FD实战

1. 前言：为什么每个嵌入式工程师都必须懂Bootloader

在嵌入式系统开发中，Bootloader是系统上电后执行的第一个软件，它像一位沉默的守门人——平时不显山露水，但在关键时刻决定了整个系统的生死。

一位工程师曾分享过一个惨痛经历：价值百万的域控制器因为Bootloader设计缺陷导致刷写失败，最终变成“砖头”。而在工业现场，产线上200多台设备需要更新程序，传统做法是拆机后用JTAG挨个烧录，光是拆装外壳就花了团队整整两天时间。

Bootloader的价值，正是在这些时刻体现的。它允许工程师通过通信总线直接对设备进行固件更新，无需拆卸设备，更高级的应用中还能支持OTA远程升级。

本文将系统讲解Bootloader的核心原理、固件升级流程、Flash分区策略，并以CAN FD总线为例，深入剖析基于UDS协议的完整刷写实现方案。

在这里插入图片描述

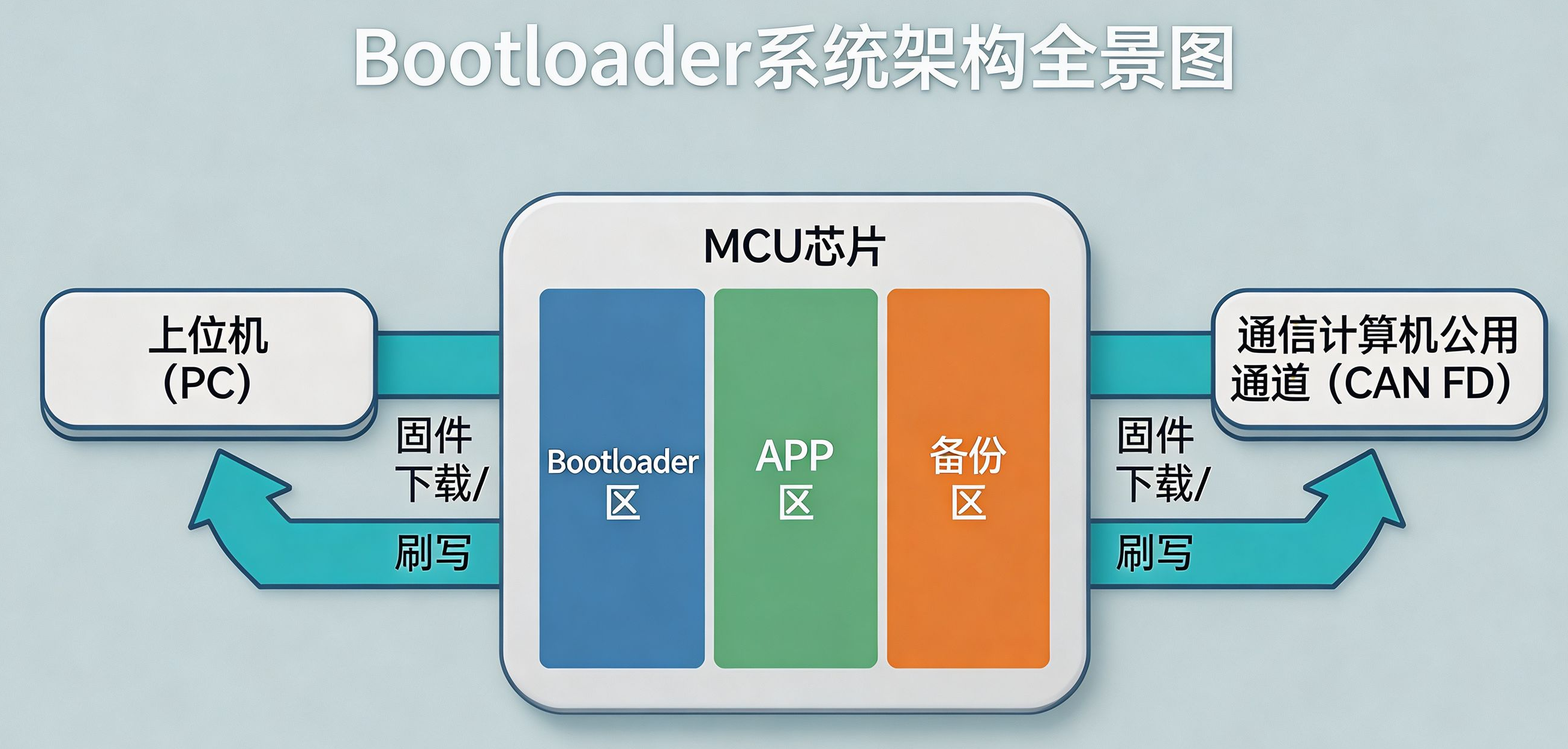

2. Bootloader的核心原理

2.1 什么是Bootloader

Bootloader（引导加载程序）是嵌入式系统启动时运行的一段小型程序，负责初始化硬件、下载系统固件或加载现有固件并将其控制权移交。

一个典型的Bootloader分为两个执行阶段：

第一阶段（汇编层） ：初始化CPU、开关中断、设置堆栈以及中断向量表指针，为C语言环境做准备
第二阶段（C语言层） ：完成更复杂的硬件初始化（如串口、CAN口等），判断是否有固件下载意图，若有则联合上位机完成固件下载更新；若没有则判断当前固件是否有效，有效则加载并启动

2.2 为什么需要Bootloader

在传统的ECU固件更新方式中，工程师需要拆卸设备外壳，使用专用烧写器通过物理连接进行更新。这种方式操作繁琐、效率低下，还存在硬件损坏的风险。

Bootloader的出现彻底改变了这一局面：

无需拆机：通过通信总线（CAN、CAN FD、UART、USB等）直接升级
支持远程升级：结合无线模块可实现OTA空中升级
降低维护成本：产线批量升级、售后远程修复成为可能

2.3 启动流程与APP跳转

Bootloader的启动流程通常如下：

硬件初始化：配置时钟、中断、通信外设等
判断升级请求：检查是否有编程请求标志（GPIO电平、Flash标志位、通信指令等）
若存在编程请求：进入Bootloader编程模式，等待上位机指令
若无编程请求：检查APP区是否存在有效固件，若有则跳转执行

从Bootloader跳转到APP的关键在于中断向量表的重映射。APP程序的中断向量表地址与Bootloader不同，必须在跳转前正确配置。常见方案包括：

硬件重映射：通过芯片的VTOR寄存器设置中断向量表偏移地址
软件重映射：将APP的向量表拷贝到SRAM起始地址，再重映射内存
跳转指令方案：在Bootloader的向量表中写入跳转指令，指向APP的向量表区域

💡 关键原则：Bootloader和APP的地址空间绝对不能重叠，否则程序执行时会混乱。

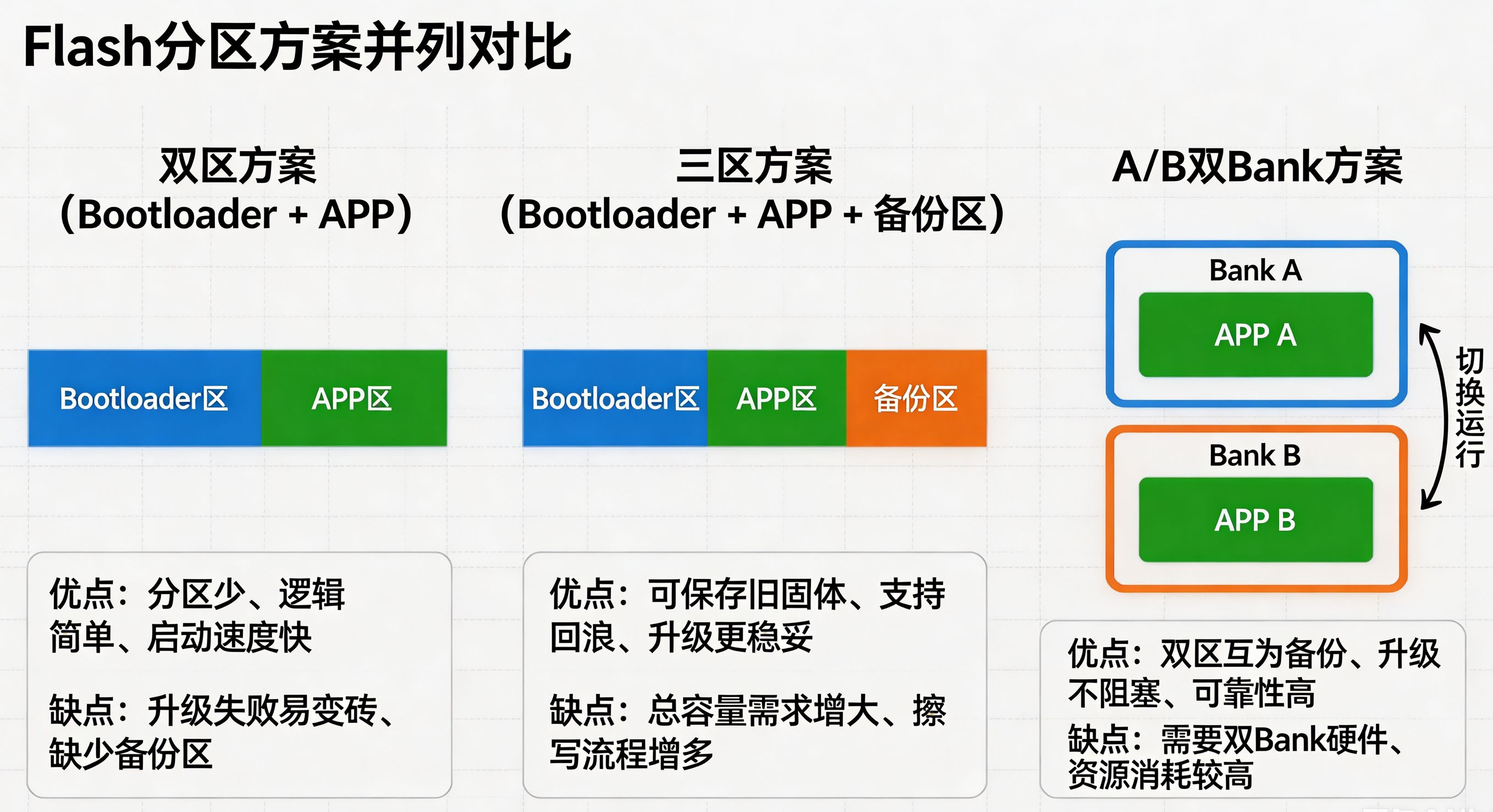

3. Flash分区设计

合理的Flash分区是Bootloader稳定运行的基础。常见的分区方案有以下几种：

3.1 双区方案（Bootloader + APP）

最简单的分区方式，Flash划分为两个区域：

分区	作用
Bootloader区	存放启动代码，通常受写保护
APP区	存放应用程序

升级时，新固件直接覆盖APP区。风险：如果升级过程中断电或通信中断，APP区被破坏，设备将无法启动。

3.2 三区方案（Bootloader + APP + 备份区）

增加一个备份区存放新固件：

分区	作用
Bootloader区	存放启动代码
APP区（主区）	存放当前运行的应用程序
备份区	存放升级固件

升级流程：新固件先写入备份区 → 校验通过后 → 擦除APP区 → 将备份区固件搬运到APP区。

3.3 A/B分区方案（双Bank）

对于支持双Bank Flash的MCU，可以采用A/B分区方案：

分区	作用
Bootloader区	存放启动代码，受保护
Bank A	当前运行的应用程序
Bank B	备份/升级区

优势：升级时新固件写入非活动Bank，校验通过后切换活动Bank即可完成升级。即使升级失败，仍可回滚到原来的Bank，实现无缝升级和故障回滚。

在这里插入图片描述

4. 固件升级的通用流程

无论使用何种通信总线，固件升级的流程都可以归纳为以下几个核心步骤：

4.1 升级触发

设备如何进入升级模式？常见的触发方式包括：

硬件触发：通过GPIO引脚电平（如按下特定按键）
软件触发：APP中设置升级标志位，复位后Bootloader检测到标志位进入升级模式
通信触发：上位机通过总线发送特定指令，触发设备复位进入Bootloader

4.2 固件传输

上位机将新固件通过通信总线发送给设备。传输过程中需要关注：

数据分块：将大固件文件拆分为多个数据包发送
流控机制：防止下位机处理不过来导致数据丢失
校验机制：每包数据添加校验（CRC、校验和等）

4.3 固件写入

Bootloader接收数据后，将其写入Flash的指定区域。写入过程中需要：

按Flash页/扇区对齐：Flash编程有最小粒度要求
擦除后再写入：Flash必须先擦除才能编程
写入验证：读取写入的数据与原始数据比对

4.4 完整性校验

固件写入完成后，必须进行完整性校验：

哈希校验：对完整固件计算哈希值（MD5、SHA-256等）与预设值比对
CRC校验：计算固件CRC与固件头中的CRC比对
签名验证：对固件进行数字签名验证，防止非授权固件被刷入

4.5 跳转执行

校验通过后，Bootloader跳转到APP区执行新固件。

5. CAN FD：为什么它是工业升级的理想选择

5.1 CAN FD vs 传统CAN

CAN FD（CAN with Flexible Data-Rate）是传统CAN 2.0的升级版，核心优势体现在两个方面：

特性	传统CAN	CAN FD
最大数据长度	8字节	64字节
最高速率	1Mbps	最高8-10Mbps
速率模式	固定速率	可变速率（仲裁段与数据段速率不同）

CAN FD的可变速率特性尤为关键：仲裁段保持与传统CAN兼容的速率（如500kbps或1Mbps），数据段可以切换到更高的速率（最高可达8Mbps）。

5.2 升级效率的质的飞跃

实测数据最能说明问题：用传统CAN升级256KB固件需要8分钟，而CAN FD仅需1分半钟。

对于电机控制器这类对实时性要求严格的设备，缩短升级时间意味着减少产线停摆带来的损失。CAN FD单帧64字节的载荷，结合可变速率，将总线负载率从传统CAN的70%降低至30%以下。

6. 基于UDS over CAN FD的完整刷写流程

在汽车电子和高端工业控制领域，UDS（统一诊断服务，ISO 14229） 是Bootloader刷写的标准协议。它运行于CAN、CAN FD、DoIP甚至车载以太网之上，专为ECU诊断和固件更新设计。

6.1 UDS刷写的“三段式”流程

基于UDS的Bootloader刷写流程分为三个阶段：

第一阶段：预编程阶段（Pre-Programming Phase）

目的是为刷写操作准备环境：

步骤	UDS服务	说明
通信控制	$28	停用总线上其他ECU的功能（如常规报文、DTC存储），避免总线冲突
控制DTC设置	$85	暂停故障诊断码的存储
诊断会话控制	$10	切换到编程会话（Programming Session），这是进入刷写模式的“钥匙”

⚠️ 关键注意：正确的方式是APP段程序回复0x78 NRC，然后跳转到Bootloader段，最后由Bootloader段回复10 02的肯定响应。错误的方式是由APP段直接回复肯定响应。

第二阶段：主编程阶段（Main-Programming Phase）

这是实际传输固件的核心阶段：

步骤	UDS服务	说明
安全访问	$27	基于Seed-Key机制完成鉴权，防止未授权刷写
请求下载	$34	传递目标地址、数据长度和传输模式
传输数据	$36	分段传输固件数据，这是最核心的数据传输服务
请求退出传输	$37	通知ECU数据传输完成

$27安全访问服务的典型交互流程：

诊断仪 → ECU: 27 01（请求种子）
ECU → 诊断仪: 67 01 00 95 00 06（返回Seed）
诊断仪 → ECU: 27 02 05 D9 40 3C（发送Key）
ECU → 诊断仪: 67 02（验证通过，进入安全访问等级）

$34/$36/$37服务的联动：

$34请求下载：上位机发送目标地址、数据长度，ECU回复可接收的数据块大小
$36传输数据：循环发送固件数据块（每个数据块最大4096字节是工程实践中的典型配置）
$37请求退出传输：通知ECU所有数据发送完毕

在CAN FD场景下，Bootloader通过ISO-TP分段传输协议（ISO 15765-2） ，将多个CAN FD帧重组为UDS TransferData数据块，再按Flash页或扇区聚合写入。

第三阶段：后编程阶段（Post-Programming Phase）

刷写完成后的收尾工作：

步骤	UDS服务	说明
ECU复位	$11	复位ECU，使新固件生效
恢复通信	$28	恢复总线上其他ECU的正常通信
恢复DTC	$85	恢复故障诊断码的存储功能

6.2 完整刷写流程图解

┌─────────────────────────────────────────────────────────────────────────────┐
│                           预编程阶段                                        │
│  ┌──────────┐    ┌──────────┐    ┌──────────┐    ┌──────────┐            │
│  │ $28通信   │ → │ $85控制  │ → │ $10切换  │ → │ 跳转到   │            │
│  │ 控制      │    │ DTC设置  │    │ 编程会话 │    │ Bootloader│            │
│  └──────────┘    └──────────┘    └──────────┘    └──────────┘            │
├─────────────────────────────────────────────────────────────────────────────┤
│                           主编程阶段                                        │
│  ┌──────────┐    ┌──────────┐    ┌──────────┐    ┌──────────┐            │
│  │ $27安全  │ → │ $34请求  │ → │ $36传输  │ → │ $37请求  │            │
│  │ 访问     │    │ 下载     │    │ 数据     │    │ 退出传输 │            │
│  └──────────┘    └──────────┘    └──────────┘    └──────────┘            │
│                      ↑______________↓ (循环)                               │
├─────────────────────────────────────────────────────────────────────────────┤
│                           后编程阶段                                        │
│  ┌──────────┐    ┌──────────┐    ┌──────────┐    ┌──────────┐            │
│  │ $11 ECU  │ → │ $28恢复  │ → │ $85恢复  │ → │ 跳转到   │            │
│  │ 复位     │    │ 通信     │    │ DTC存储  │    │ 新APP    │            │
│  └──────────┘    └──────────┘    └──────────┘    └──────────┘            │
└─────────────────────────────────────────────────────────────────────────────┘

6.3 工程实践中的关键参数

在实际CAN FD Bootloader工程中，以下参数配置至关重要：

参数	典型值	说明
仲裁段波特率	500kbps或1Mbps	与传统CAN兼容
数据段波特率	2-5Mbps	CAN FD的高速数据阶段
单帧数据长度	64字节	CAN FD最大载荷
TransferData块大小	4096字节	平衡传输效率和Flash编程压力
Flash编程粒度	按页/扇区	取决于MCU的Flash特性

6.4 典型硬件平台

当前主流的CAN FD Bootloader方案多基于以下MCU平台：

STM32G4系列：内置FDCAN控制器，支持CAN FD协议，通信速率最高可达5Mbps
英飞凌TLE989X系列：车规级MCU，支持UDS over CAN FD刷写
NXP MPC5748G：汽车级MCU，广泛用于域控制器Bootloader方案
dsPIC33C系列：Microchip的CAN FD Bootloader参考设计

6.5 上位机与下位机的协作

完整的Bootloader升级系统由上位机和下位机协同工作：

上位机职责：

选择固件文件（HEX/SREC/BIN格式）
连接通信设备（如USBCAN FD转换器）
按照UDS协议封装并发送诊断请求
显示升级进度和错误信息
保存升级日志

下位机（Bootloader）职责：

解析上位机传来的UDS数据包
将APP代码包组合起来，依次写入目标Flash空间
进行完整性校验和签名验证
校验通过后跳转到APP执行

7. 工程实践要点与常见陷阱

7.1 时钟配置

CAN FD模块时钟必须与APB总线时钟同步。使用CAN FD的BRS（比特率切换）功能时，时钟抖动必须控制在±0.25%以内，建议使用晶体振荡器而非陶瓷谐振器。

7.2 PCB布局

当CAN FD运行在5Mbps时，信号完整性至关重要：

差分线等长：CAN_H与CAN_L长度差控制在5mm以内，阻抗保持120Ω
隔离设计：采用隔离芯片，电源侧加去耦电容
终端电阻：总线两端各接一个120Ω电阻
走线避让：远离电机驱动线、PWM信号线至少20mm
ESD保护：在CAN接口添加TVS二极管阵列

7.3 异常恢复机制

一次升级过程中，通信可能中断、电源可能掉电、Flash编程可能失败。Bootloader必须具备：

冷启动恢复：即使应用区刷写中断，ECU复位后仍能进入恢复刷写流程
超时机制：每个步骤设置超时，超时后自动退出或重试
看门狗监控：独立硬件看门狗防止刷写过程卡死

7.4 Flash驱动分离

出于安全考虑，Bootloader中不应内置Flash擦写驱动，防止意外操作导致Flash被意外修改。正确的做法是：在刷写App之前，先把擦写Flash的驱动代码通过UDS烧写到RAM中执行。

8. 总结

Bootloader是嵌入式系统固件升级的基石。本文从核心原理、Flash分区、通用升级流程三个维度系统梳理了Bootloader的设计要点，并以CAN FD + UDS为例，完整展示了从预编程到主编程再到后编程的工业级刷写流程。

关键知识点	核心要点
Bootloader本质	系统上电后第一个执行的软件，负责引导和升级
Flash分区	双区/三区/A-B分区，平衡安全性与灵活性
升级流程	触发→传输→写入→校验→跳转
CAN FD优势	64字节载荷 + 最高8Mbps速率，效率提升5倍+
UDS三段式	预编程($28/$85/$10) → 主编程($27/$34/$36/$37) → 后编程($11)
工程要点	时钟配置、PCB布局、异常恢复、Flash驱动分离
