PY32 两种 Flash 读保护方案总结

PY32 防 Flash 读取分为两种架构：

1. RDP 全局读保护：适用于 F002A / F030 / F040 / F071 等主流型号
2. SDK 分区保护：PY32F002B 独有（无 RDP 功能）

两种均可通过 PuyaProgrammer 软件 或 代码配置 开启，开启后 SWD / JLINK / 串口 ISP 均无法读取 Flash 完整固件。

一、RDP 全局读保护（主流芯片）

RDP 通过 OptionByte 选项字节 控制，共 2 个档位：

⚠️ 重要：
从 Level1 恢复 Level0 必须整片擦除，所有程序数据清空。
务必 调试完成后再开保护，不要在开发阶段开启。
单片机FLASH程序内部无法执行保护降级,所以如果开启读保护后，必须用专用软件解除读保护。

方案1：PuyaProgrammer 开启读保护（量产首选）

无需改代码，适合量产烧录：

1. 使用 PY-LINK(SWD) 或 USB-TTL(ISP) 连接芯片，选择对应型号
2. 加载 hex / bin 固件，正常烧录程序
3. 打开菜单栏 Option Byte 选项字节配置
4. RDP 默认 0xAA 修改为 0x55（开启 Level1 保护）
5. 勾选「下载时同步写入选项字节」
6. 点击编程，烧录完成后断电重启
7. 保护立即生效，无法读取 Flash

RDP 读保护解除方法

只能原厂工具解锁，JLINK/STLINK 无法解锁：

1. PuyaProgrammer 连接芯片，进入选项字节
2. RDP 改回默认值 0xAA
3. 执行 整片擦除（Erase All）
4. 擦除完成，保护解除，可重新烧录调试

二、实战 PY32F030K28T6 解除读保护

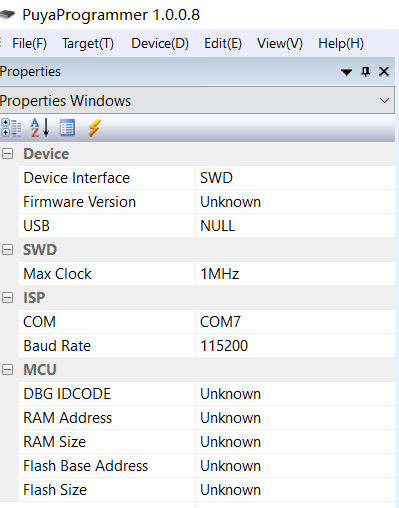

1. PuyaProgrammer 与单片机连接有两种方式：SWD和ISP

   SWD方式需要用专用的下载器，我没有，就没有测试。
   ISP使用普通USB转TTL，但是实测无法解除读保护。

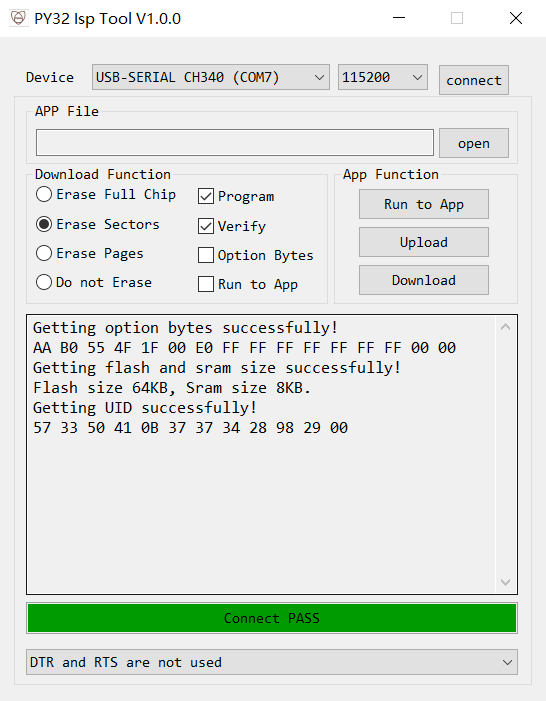

2. PY32IspTool
   串口 ISP 专用烧录工具，，就是串口解锁用的 ISP 烧写软件，BOOT0 拉高进串口模式，用它全擦除解锁读保护。

   我就是用这个软件，成功解除了读保护（单片机程序被清空，不是单片机解密，只是恢复为五保户可继续下载程序）。
   操作步骤：
   1 将单片机BOOT0引脚接3.3V。
   2 按复位按钮，进入ISP模式。
   3 USB转TTL接单片机的串口1。

注意：单片机的RX/TX与USB转TTL的RX/TX连接时要交叉连接。
4 点击Connect ，如果单片机有读报，软件会提示你是否擦除，确定即可。

软件下载网址：
https://gitee.com/puya-semiconductor/tools-and-software/blob/master/PY32_GCC/Firmware.zip

2026.6.3
