前言

大家好，我是嵌入式小麦～原理图已经画完并通过了 DRC 检查，今天就借着这个项目，给大家分享从原理图到 PCB 布局的要点

一、布局前的 “必做功课”：原理图检查 + 网表导入

1. 原理图 DRC 检查
   很多新手拿到 PCB 就急着放元件，结果后续问题一堆，其实布局的第一步，是先把原理图的基础打牢！

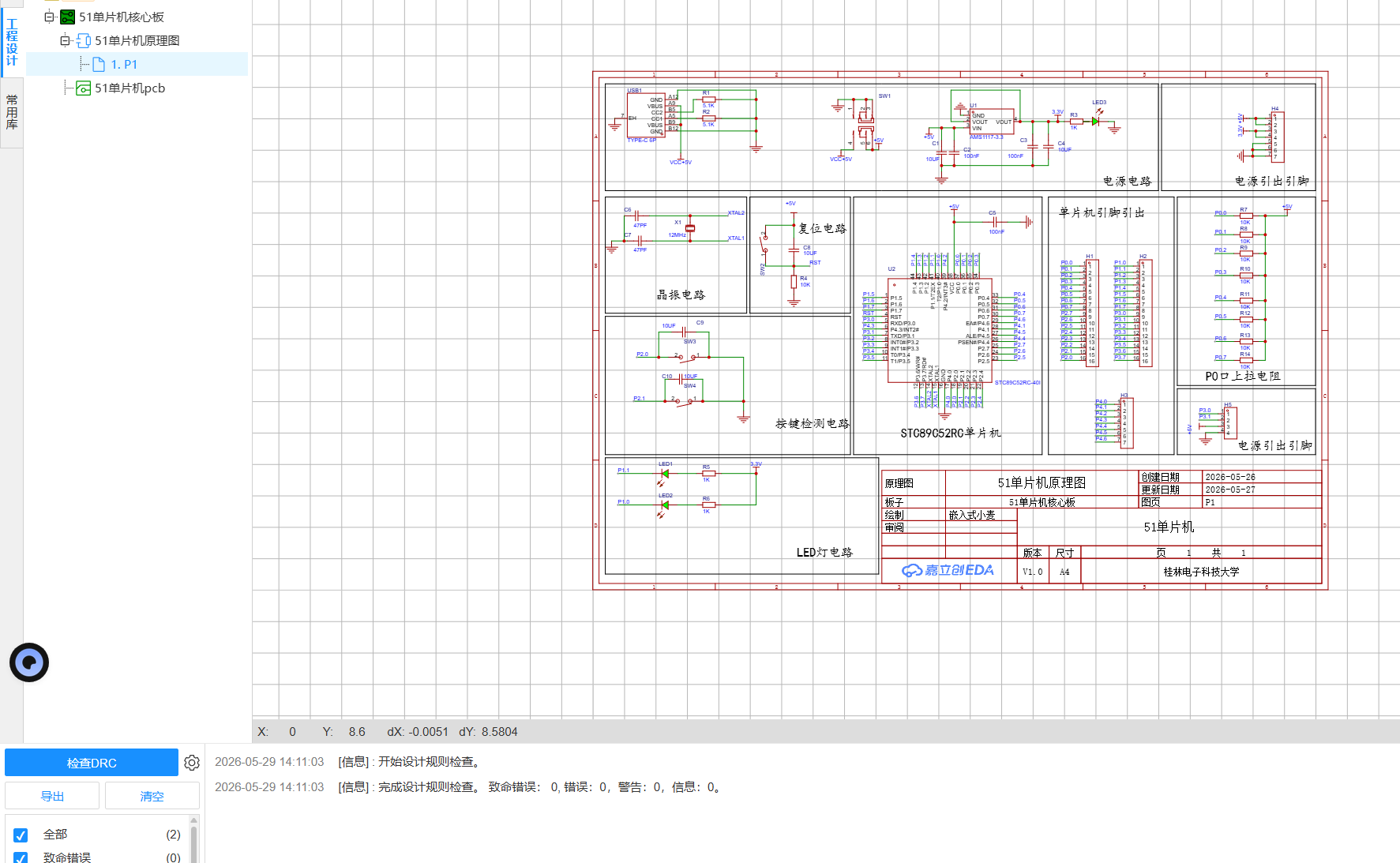

   先给大家看一下我的原理图，已经完成了设计规则检查（DRC），无致命错误和警告：
2. 导入原理图网表

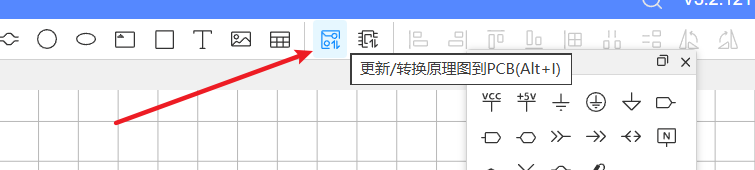

原理图没问题后，就可以把元件和网络同步到 PCB 了。在嘉立创 EDA 里，点击工具栏的「更新 / 转换原理图到 PCB」按钮（快捷键Alt+I）：
点击后，软件会自动把原理图里的所有元件、引脚连接关系（网表）同步到 PCB 文件，导入后就能看到这样的界面：
图中蓝色的 “飞线” 就是元件之间的连接关系，后续布局的核心目标，就是让这些飞线尽量短、不交叉，为后续走线打好基础。

二、第一步先画板框！给 PCB 定好 “物理边界”

很多新手布局的错误顺序是 “先放元件再画板框”，结果元件越放越乱，最后板子大小不合适只能重来。正确的顺序是：先画板框，再放元件！

1. 放置矩形板框

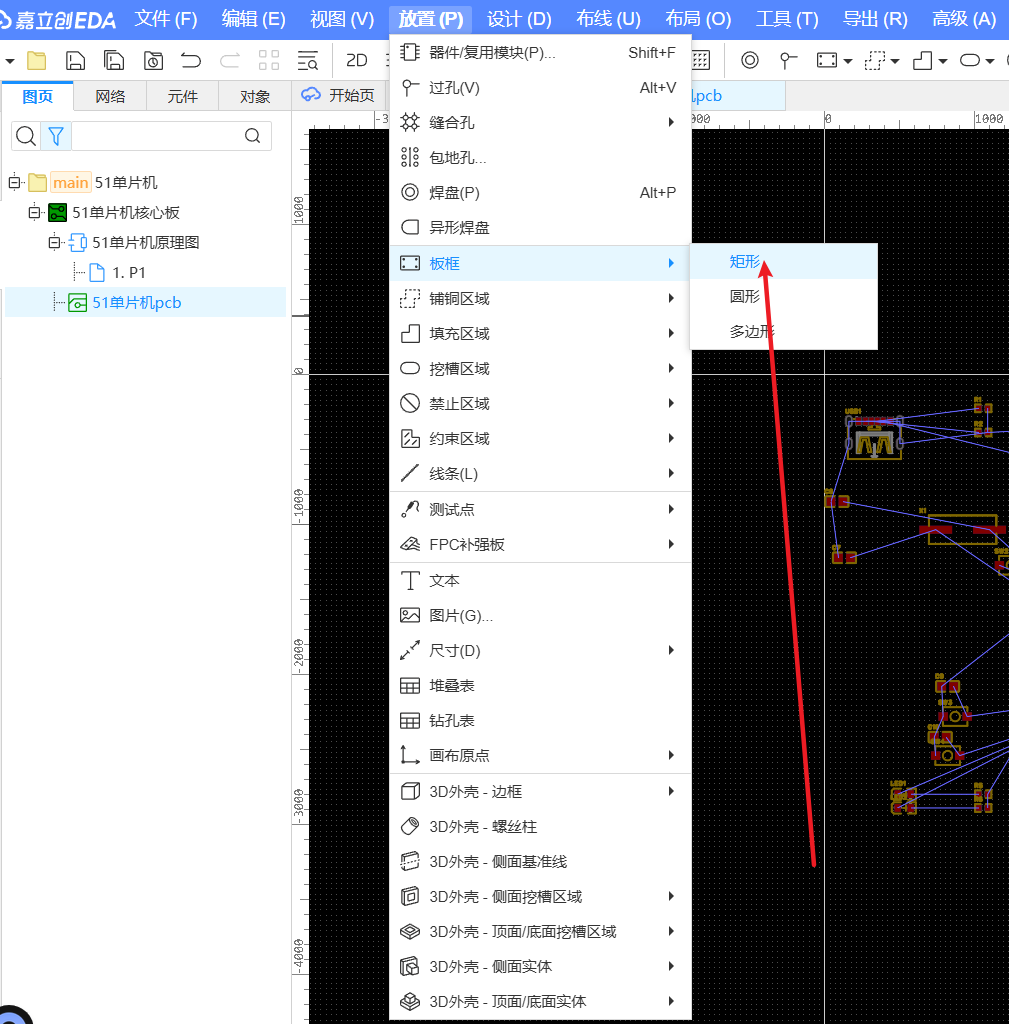

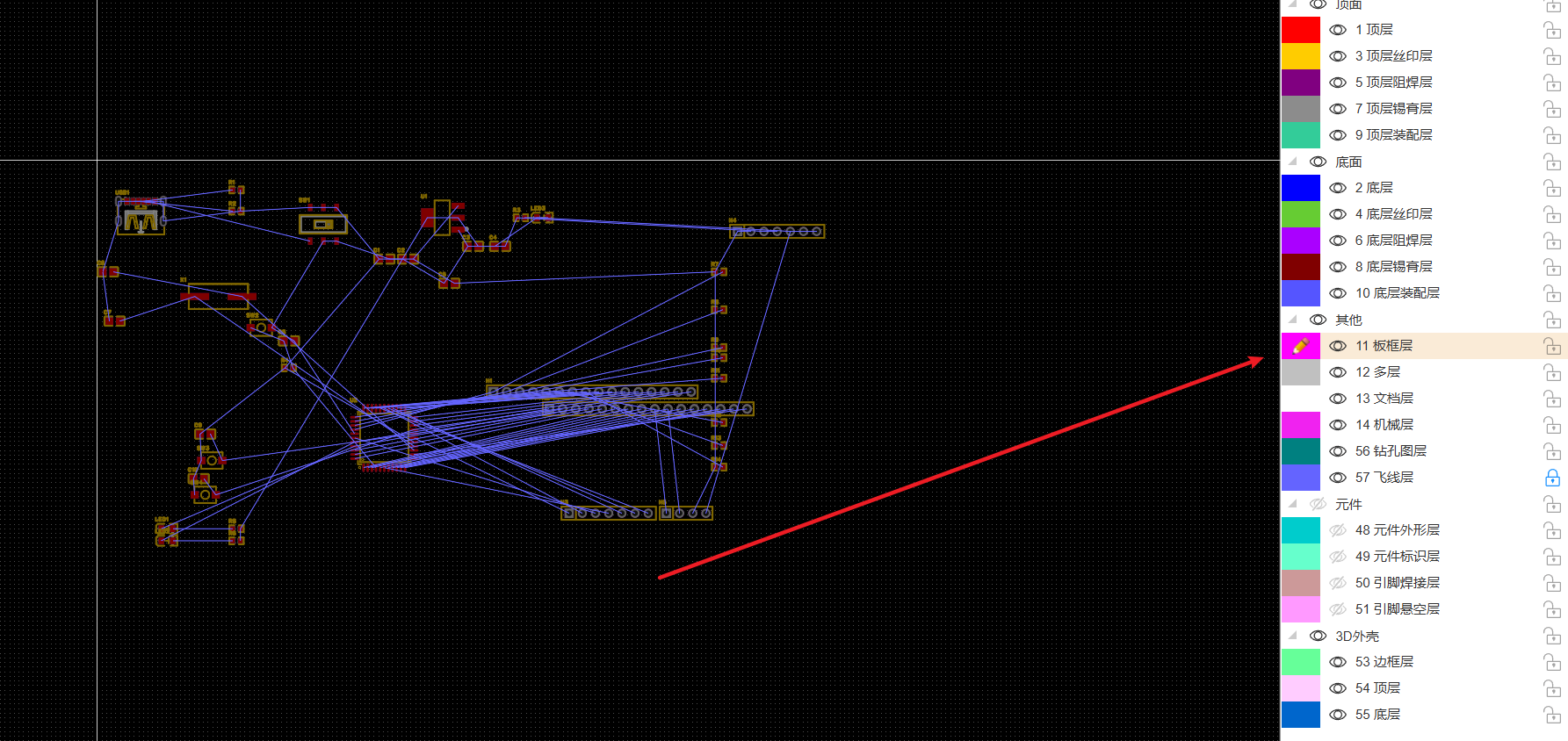

   首先切换到「板框层（11 层）」，然后点击顶部菜单「放置」→「板框」→「矩形」：
   用鼠标拖出一个合适大小的矩形，作为板子的物理边界。


2. 给板框加圆角

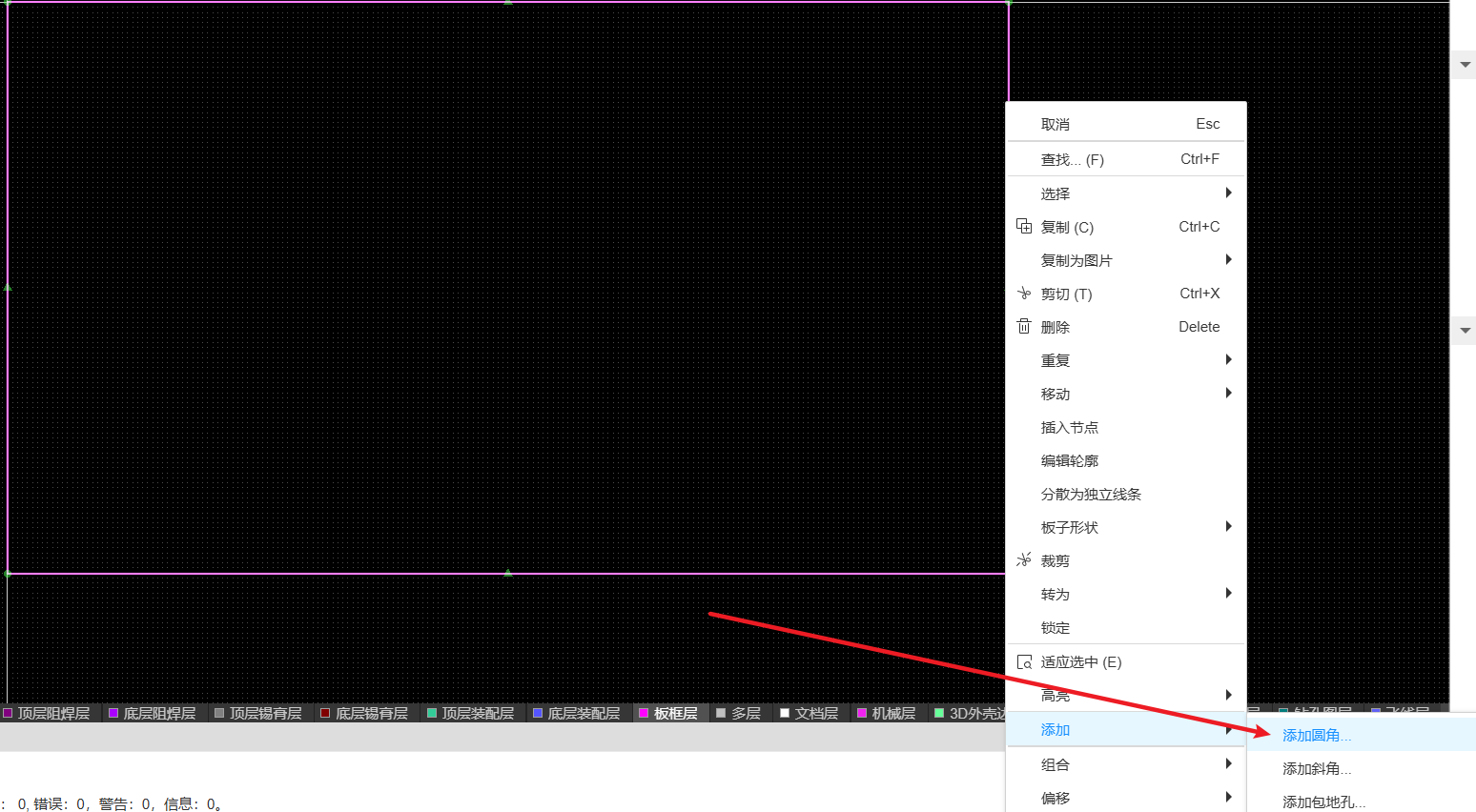

   直角板子打板后边缘锋利，还容易割手，建议给四个角加上圆角。选中板框，右键选择「添加」→「添加圆角…」

   一般圆角半径设置为 1-2mm 即可，既美观又安全，也符合打板工艺要求。
3. 放置并锁定螺丝孔
   为了后续固定板子，我们可以在四个角放螺丝孔。点击「放置」→「过孔」，在板框的四个角各放一个过孔（可设置为机械孔或接 GND）：

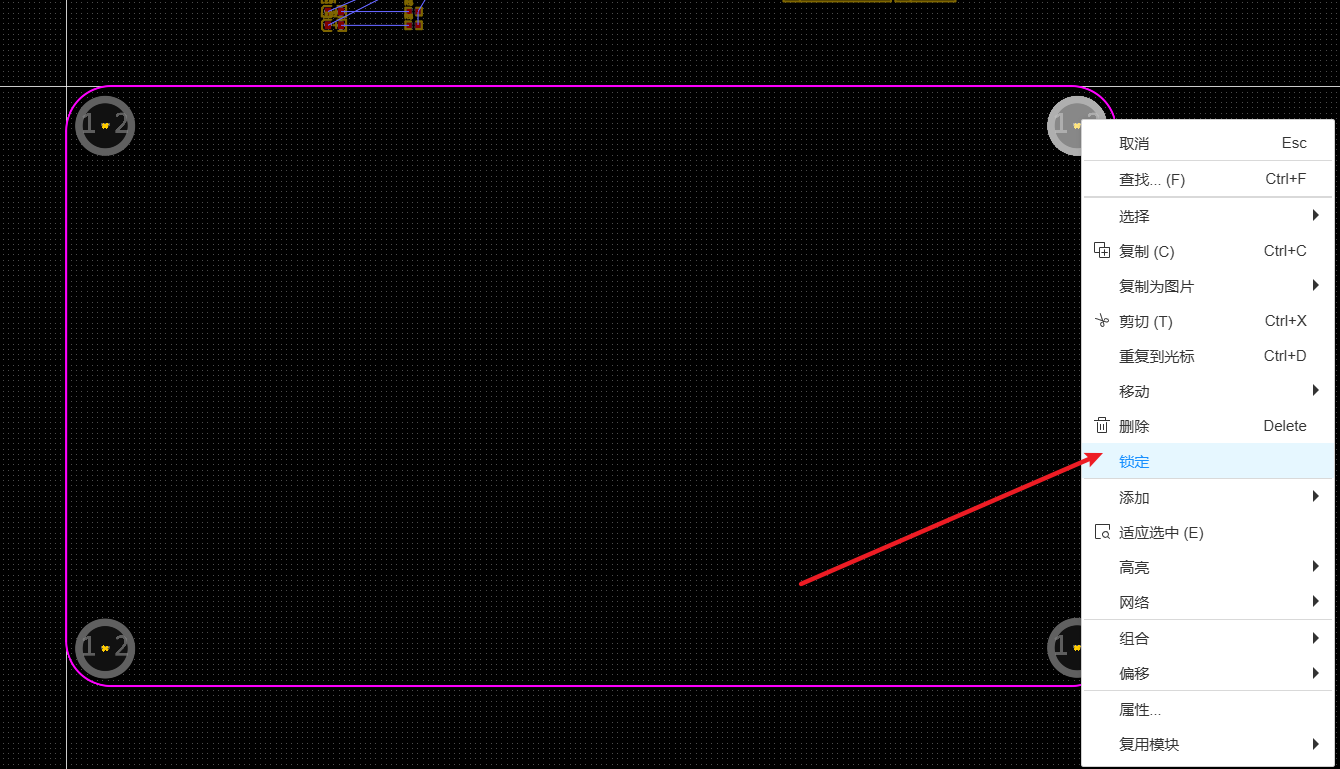

   放好后，一定要右键选择「锁定」，把板框和螺丝孔固定住，防止后续布局时不小心移动位置：
   划重点：板框和螺丝孔是 PCB 的 “骨架”，一定要先定好并锁定，不然后续改动会非常麻烦！


三、核心元件布局：“先定边，再定心，按信号流向走”

板框定好后，就可以开始放元件了。布局的核心原则是：先放固定元件（接口、螺丝孔），再放核心元件，最后放周边元件，尽量按信号流向布局。

1. 先放板边的接口元件
   接口元件（如电源 USB、排针、按键）必须放在板框边缘，不然插线时会被挡住。比如我的 Type-C 电源接口，就放在板子的边缘位置。

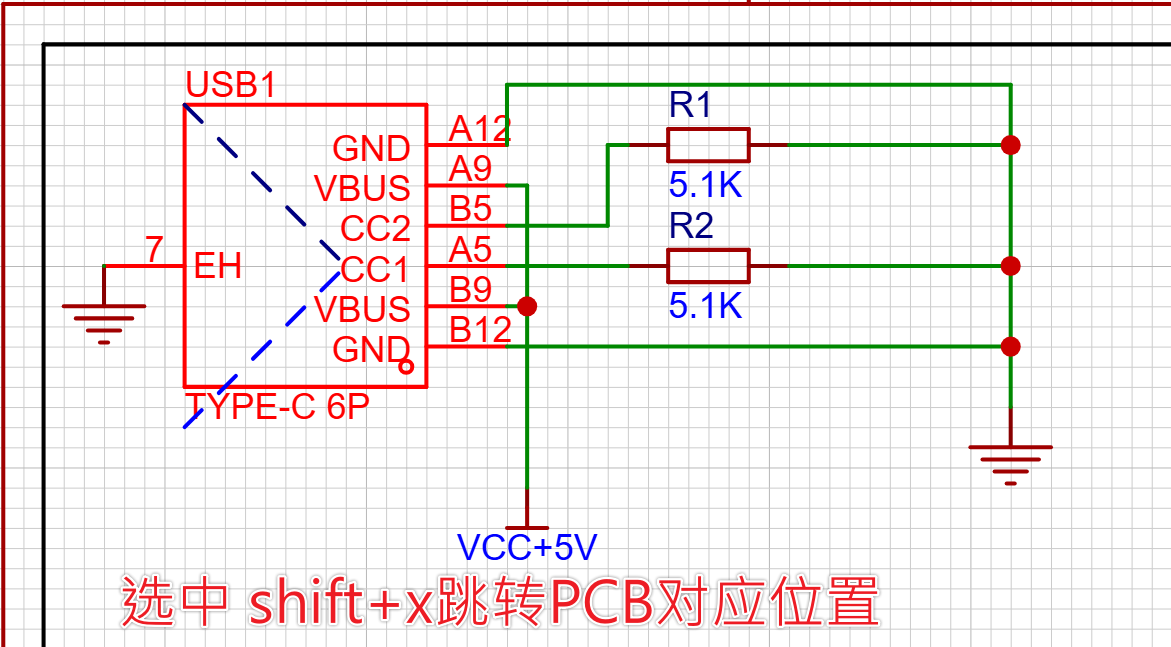

   这里分享一个新手必备小技巧：在原理图里选中元件，按Shift+X可以直接跳转到 PCB 里的对应元件位置，找元件效率超高：

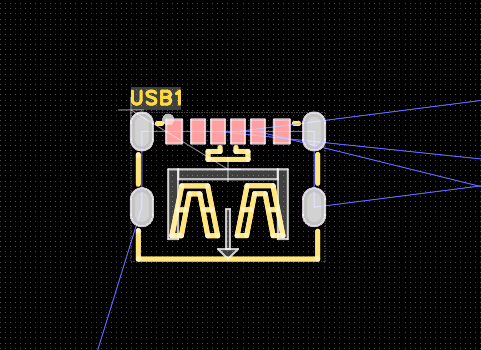

跳转到 PCB 后，就能看到 Type-C 的元件封装了：
把它拖到板框边缘，调整好位置，固定住即可。

2. 利用「布局传递」批量调整元件位置
   对于同一模块的元件（比如 Type-C 电路的两个 5.1K 电阻），可以用嘉立创 EDA 的「布局传递」功能：先在原理图里把元件按电路分组排好，然后按Ctrl+Shift+X，就能把原理图里的元件相对位置同步到 PCB 里，非常适合模块电路的批量布局：
   这样一来，同模块的元件位置就整齐了，后续走线也更方便。



3. 核心单片机与周边元件的布局要点
   核心单片机：STC89C52RC 要放在板子中间，周围留出足够走线空间；晶振电路（12M 晶振 + 47pF 电容）要尽量靠近单片机的 XTAL 引脚，走线越短越好，减少电磁干扰。
   电源电路：Type-C 接口旁的滤波电容、稳压芯片的输入输出电容，要尽量靠近芯片引脚，缩短电源回路，减少纹波。
   按键与 LED：要放在板子边缘，方便操作和查看，不要挤在中间位置。
   排针引出：单片机的 P0-P3 口引出排针，尽量按顺序排列，方便后续接线，避免交叉。

四、模块电路布局实战要点：电源、接口、晶振怎么放？

讲完整体的布局顺序，再给大家拆解几个核心模块的布局细节，这些都是我踩过坑后总结的经验，照着做就能避开大部分新手问题！

1. Type-C 电源接口：配套电阻就近放，信号不 “绕路”

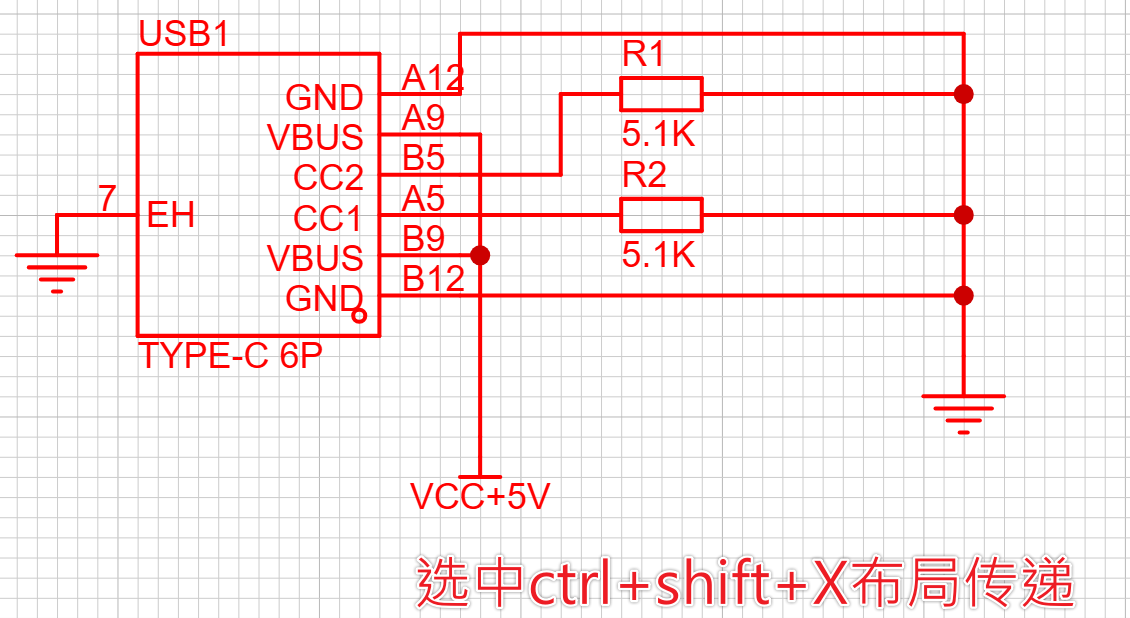

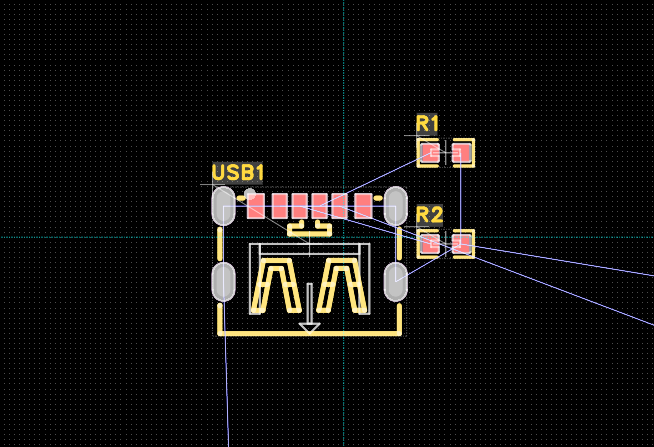

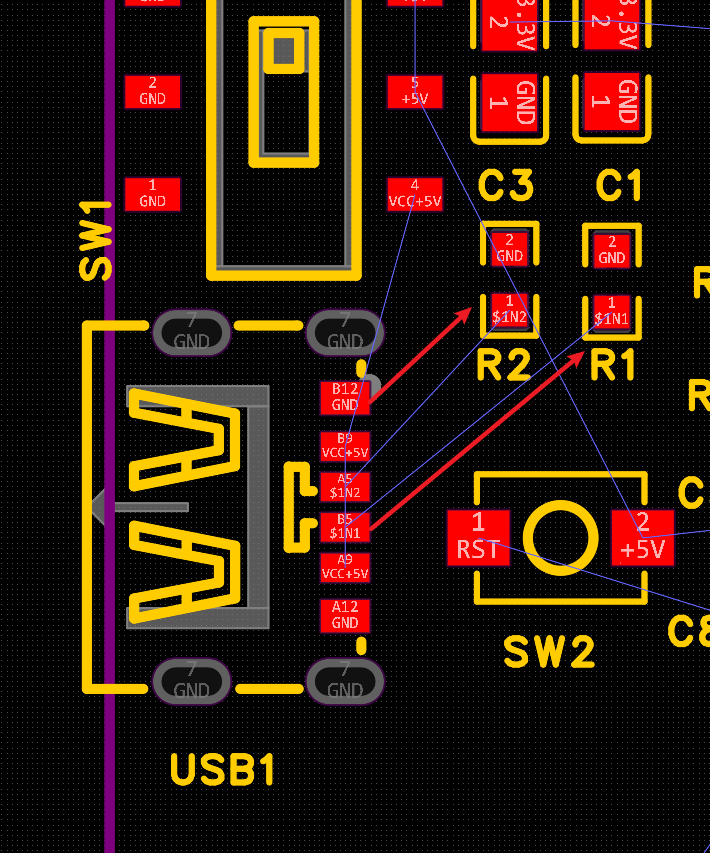

   先看 Type-C 接口的配套电路，原理图里 CC1/CC2 引脚各接了一个 5.1K 下拉电阻，在 PCB 里我直接把 R1、R2 放在了 Type-C 接口的旁边：
   注意，这两个电阻必须紧贴接口引脚放置，不能离得太远！Type-C 的 CC 引脚负责检测电源角色，如果走线太长，很容易受到干扰，导致设备无法正常识别。用之前的Ctrl+Shift+X布局传递功能，把原理图里电阻和接口的相对位置同步到 PCB，一次就能排好，非常省心。


2. 电源 / 地网络：用「网络高亮」，一眼看清所有连接

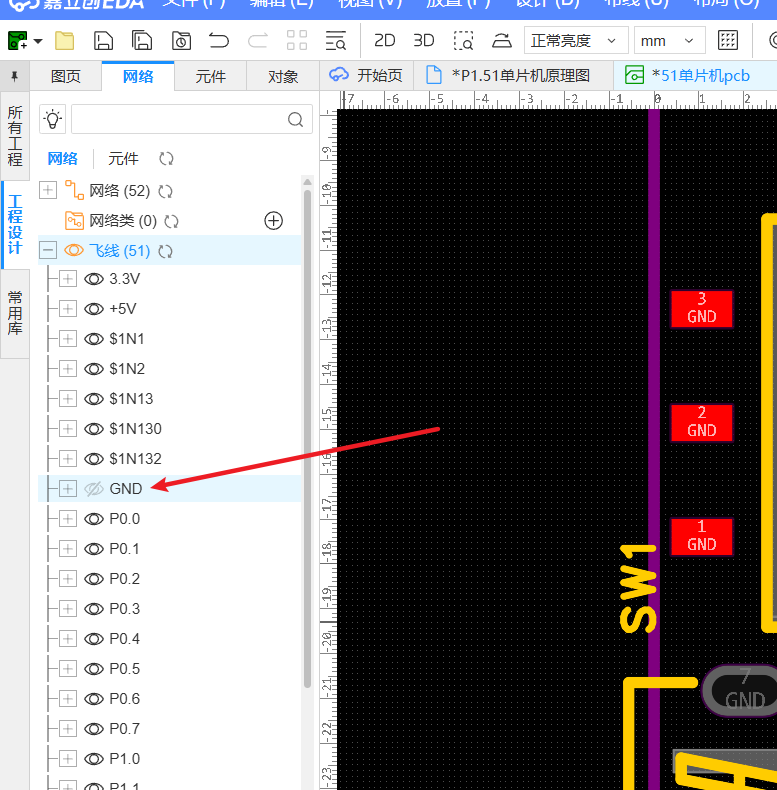

   很多新手布局时只看飞线，却忽略了电源和地的整体走向，结果后续铺铜时才发现回流路径乱成一团。这里教大家一个技巧：在左侧的「网络」列表里，选中GND或者+5V网络，就能高亮所有该网络的引脚和飞线：
   这样一眼就能看清所有 GND 引脚的位置，布局时可以把需要接 GND 的元件尽量集中，或者靠近后续铺铜的区域，避免出现 “飞线跨板子” 的情况，减少后续走线和铺铜的麻烦。


3. 电源芯片去耦电容：「先大后小」，滤除纹波更高效

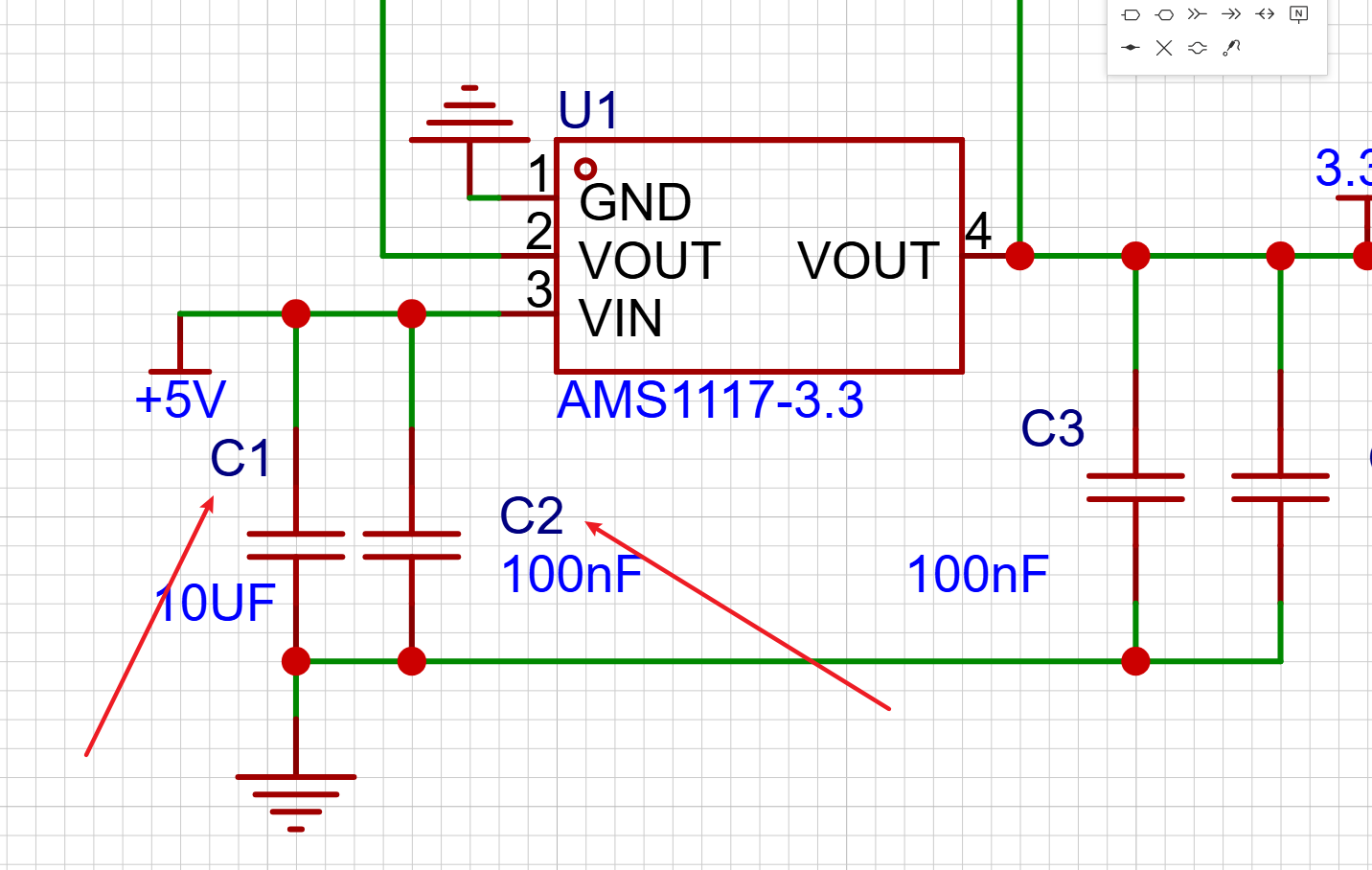

   AMS1117-3.3 稳压电路是 51 单片机核心板里的关键部分，很多新手在放电容时搞反了顺序，导致电源纹波大、单片机工作不稳定。先看原理图：

   输入侧：C1（10μF ）+ C2（100nF ）
   输出侧：C3（100nF ）

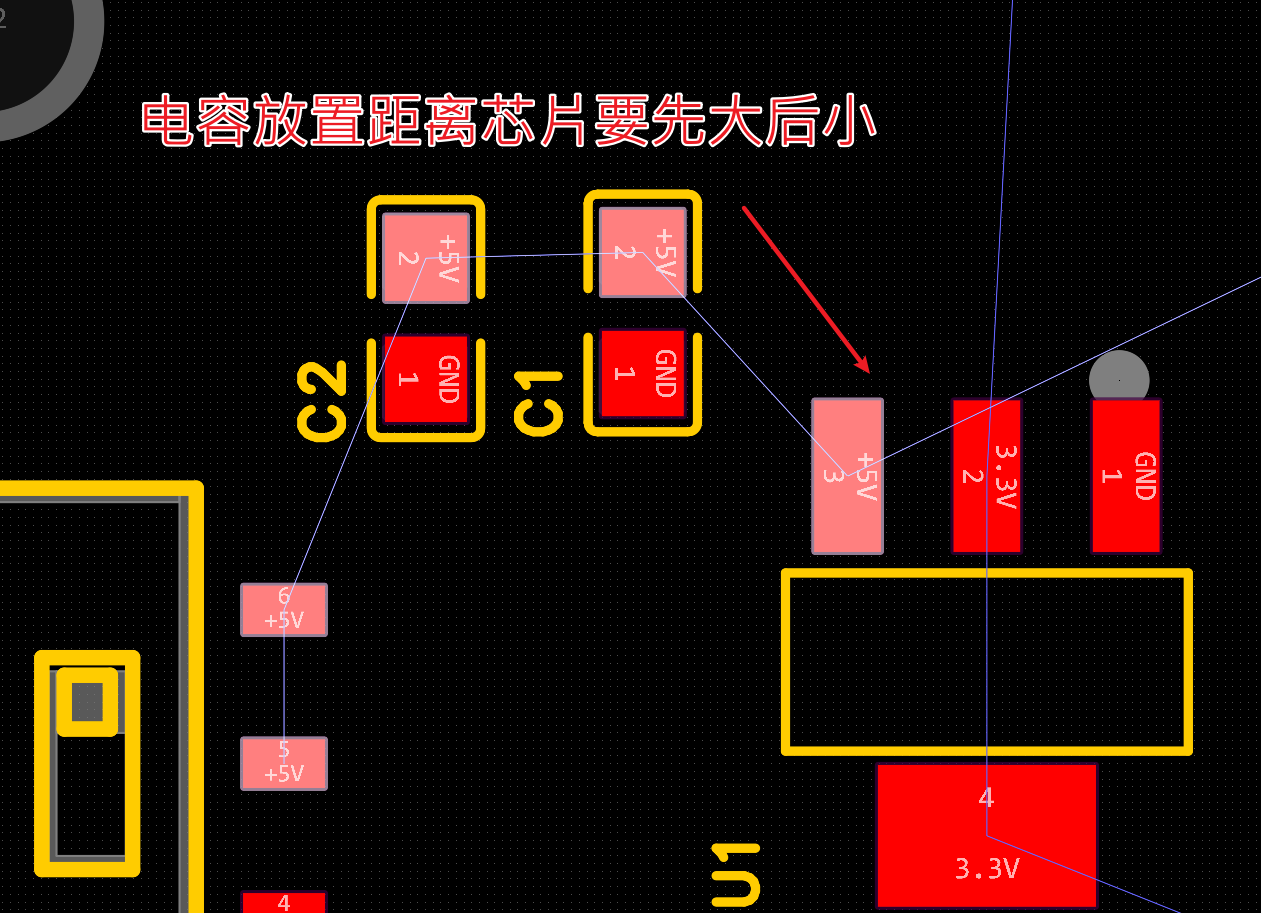

   PCB 里的放置顺序，我标注了 “电容放置距离芯片要先大后小”：
   划重点：离芯片引脚最近的，必须是小容量的陶瓷电容（100nF），大容量的电解电容可以稍远一点。因为陶瓷电容的高频响应更好，能就近滤除电源的高频噪声，而电解电容负责滤除低频纹波，放在稍远的位置就可以。如果搞反了，大电容挡住了小电容的高频路径，去耦效果会大打折扣，严重时甚至会导致电源芯片振荡。


4. P0 GPIO 上拉电阻：善用底层走线，告别飞线交叉

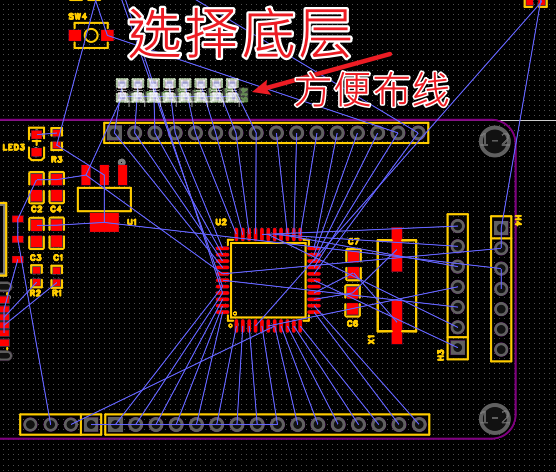

   单片机的 IO 口要引出到排针上，直接在顶层走线很容易出现交叉，还会挡住后续的铺铜空间。这里我直接切换到底层走线：
   从排针的背面走线，利用 PCB 的底层把飞线连起来，这样顶层的飞线就会少很多，也不用频繁打过孔，走线更简洁。新手布局时一定要记得切换走线层，不要死磕顶层，合理利用底层可以让布线效率和板子美观度都上一个台阶。


5. 晶振电路：单片机的 “心脏”，必须就近放置！

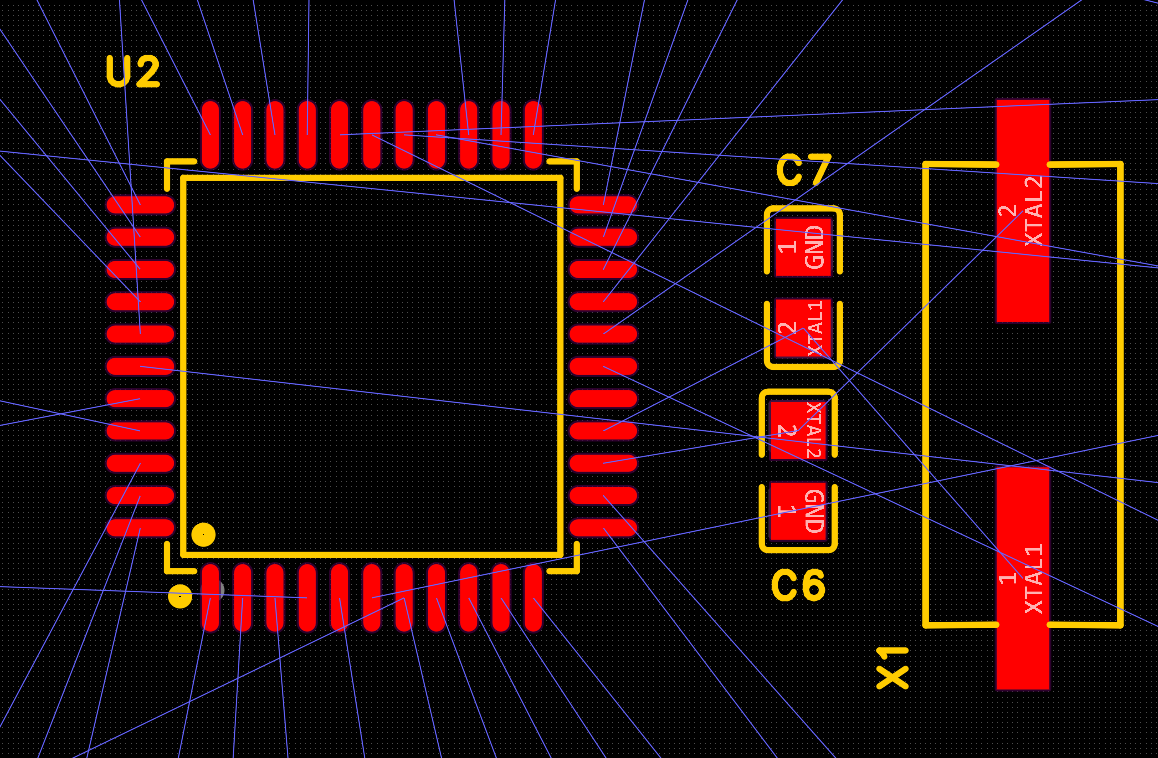

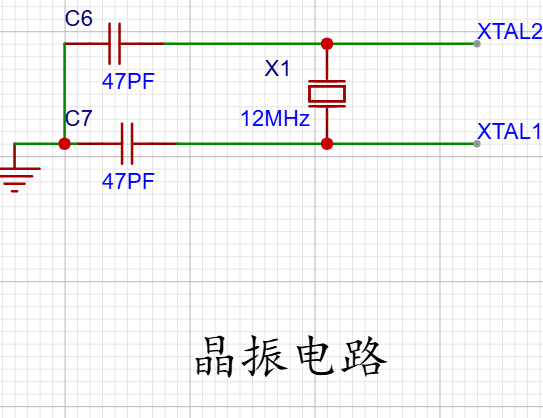

   很多新手布局时，容易把晶振随手放在板子角落，结果单片机死活不起振，或者工作不稳定，这都是因为晶振电路的干扰太大。看一下我的晶振布局：
   在 STC89C52RC 单片机的 XTAL1/XTAL2 引脚旁，我直接把 12M 晶振 X1 和两个 47pF 的负载电容 C6、C7 紧贴着引脚放置，飞线几乎是 “零长度” 连接。
   划重点：晶振电路是整个单片机系统里对干扰最敏感的部分，布局时必须遵守这几个铁则：
   走线越短越好：晶振本体到单片机 XTAL 引脚的走线长度，尽量控制在 10mm 以内，减少走线带来的寄生电容和电磁干扰，避免时钟信号失真。
   负载电容就近接地：两个 47pF 的电容要直接靠近晶振的引脚，并且接地路径也要尽量短，这样才能有效滤除时钟信号的杂波，保证晶振稳定起振。
   远离干扰源：晶振和它的走线，要远离电源电路、按键、LED 等容易产生噪声的模块，也不要被其他信号线（尤其是大电流的电源线）跨接在上方，避免干扰时钟信号。
   晶振下方禁线：后续铺铜时，晶振的正下方最好不要走其他信号线，尤其是底层的线，避免上下层的信号耦合干扰时钟信号。



总结

布局没有绝对的 “标准答案”，但只要抓住 信号路径最短、干扰最小、使用方便 这三个原则，就能做出稳定又好用的 PCB。后续我会继续分享走线、铺铜和打板前的检查步骤
