手把手教你理解寄存器、IO口结构、LED驱动、按键消抖和光敏传感器，附完整代码与硬件图解

---

一、前言

很多初学者学习51单片机时，第一个实验就是“点亮LED”。但你真的理解引脚输出高低电平的原理吗？为什么LED要串电阻？按键为什么会有抖动？光敏传感器怎么接？本文会结合 硬件电路图、寄存器操作、代码实例，把这些知识点掰开揉碎讲清楚。所有内容基于STC89C52/AT89S52等传统51单片机，使用11.0592MHz晶振。

---

二、51单片机最小系统与寄存器基础

2.1 最小系统电路（必备三要素）

要让51单片机工作，最少需要这三个部分：

1. 电源：VCC（5V）、GND。

2. 时钟电路：外接11.0592MHz晶振 + 两个30pF电容。

3. 复位电路：10kΩ电阻+10μF电容，高电平复位。

2.2 什么是寄存器？

寄存器是单片机内部 8位（bit）的存储单元，可以直接控制硬件行为。例如：

• P1 寄存器对应 P1端口 的8个引脚（P1.0~P1.7）。

• 向 P1 写入一个字节，就是同时控制8个引脚的电平。

写法示例：

P1 = 0xFE;   // 二进制 1111 1110 → P1.0输出0（低电平），其余引脚输出1（高电平）

• 0xFE 的二进制是 1111 1110，最低位（bit0）对应P1.0。

• 51单片机上电后所有I/O口默认输出高电平（1）。

2.3 位操作（sbit）

如果只想控制某一个引脚，使用 sbit 定义：

sbit LED1 = P1^0;   // 注意：^ 不是异或，而是表示引脚位置
LED1 = 0;           // 单独控制P1.0输出低电平

三、引脚输出：点亮LED（点灯）

3.1 硬件电路分析

LED不能直接接在IO口和GND之间！必须串联限流电阻（通常220Ω~1kΩ），否则电流过大会烧坏LED或IO口。

正确接法：

• 共阳极：LED正极接VCC（5V），负极经过电阻接单片机IO口。
  此时IO口输出 0（低电平） → LED亮；输出 1（高电平） → LED灭。

• 共阴极：LED负极接GND，正极经过电阻接IO口。
  此时IO口输出 1（高电平） → LED亮。

⚠️ 注意：51单片机IO口高电平驱动能力弱（拉电流很小），通常采用低电平驱动（共阳极）。下面所有示例均采用共阳极接法。

3.2 代码1：逐个点亮4个LED

#include "reg52.h"
#include <intrins.h>

sbit LED1 = P1^0;
sbit LED2 = P1^1;
sbit LED3 = P1^2;
sbit LED4 = P1^3;

// 软件延时函数（@11.0592MHz，约1000ms）
void Delay1000ms() {
    unsigned char i, j, k;
    _nop_();
    i = 8; j = 1; k = 243;
    do { do { while (--k); } while (--j); } while (--i);
}

void main() {
    while(1) {
        LED1 = 0; LED2 = 1; LED3 = 1; LED4 = 1; Delay1000ms();
        LED1 = 1; LED2 = 0; LED3 = 1; LED4 = 1; Delay1000ms();
        LED1 = 1; LED2 = 1; LED3 = 0; LED4 = 1; Delay1000ms();
        LED1 = 1; LED2 = 1; LED3 = 1; LED4 = 0; Delay1000ms();
    }
}

效果：四个LED依次点亮，形成流水灯。

3.3 补充知识：IO口的“拉电流”与“灌电流”

• 灌电流：IO口输出低电平时，电流从VCC→LED→电阻→IO口流入单片机（“灌入”）。51单片机灌电流可达20mA，足够驱动LED。

• 拉电流：IO口输出高电平时，电流从IO口流出到负载。51单片机拉电流非常弱（仅几百μA），无法直接点亮LED。所以一定要用低电平驱动！

3.4 代码2：使用P1直接赋值实现流水灯

void main() {
    while(1) {
        P1 = 0xFE; Delay1000ms();   // 1111 1110 -> 亮P1.0
        P1 = 0xFD; Delay1000ms();   // 1111 1101 -> 亮P1.1
        P1 = 0xFB; Delay1000ms();   // 1111 1011 -> 亮P1.2
        P1 = 0xF7; Delay1000ms();   // 1111 0111 -> 亮P1.3
    }
}

小技巧：使用移位操作可以简化代码：

P1 = 0xFE;
for(i=0; i<4; i++) {
    P1 = P1 << 1;   // 左移一位，自动补0
    Delay1000ms();
}

四、引脚输入：检测按键与光敏传感器

输入就是读取引脚上的电平（高/低）。常见输入设备：独立按键、光敏传感器模块、红外接收头等。

4.1 独立按键的硬件与消抖

电路接法：按键一端接IO口，另一端接GND。

• 未按下时：IO口通过内部上拉电阻（或外部上拉）保持高电平。

• 按下时：IO口被短接到GND，读入为0。

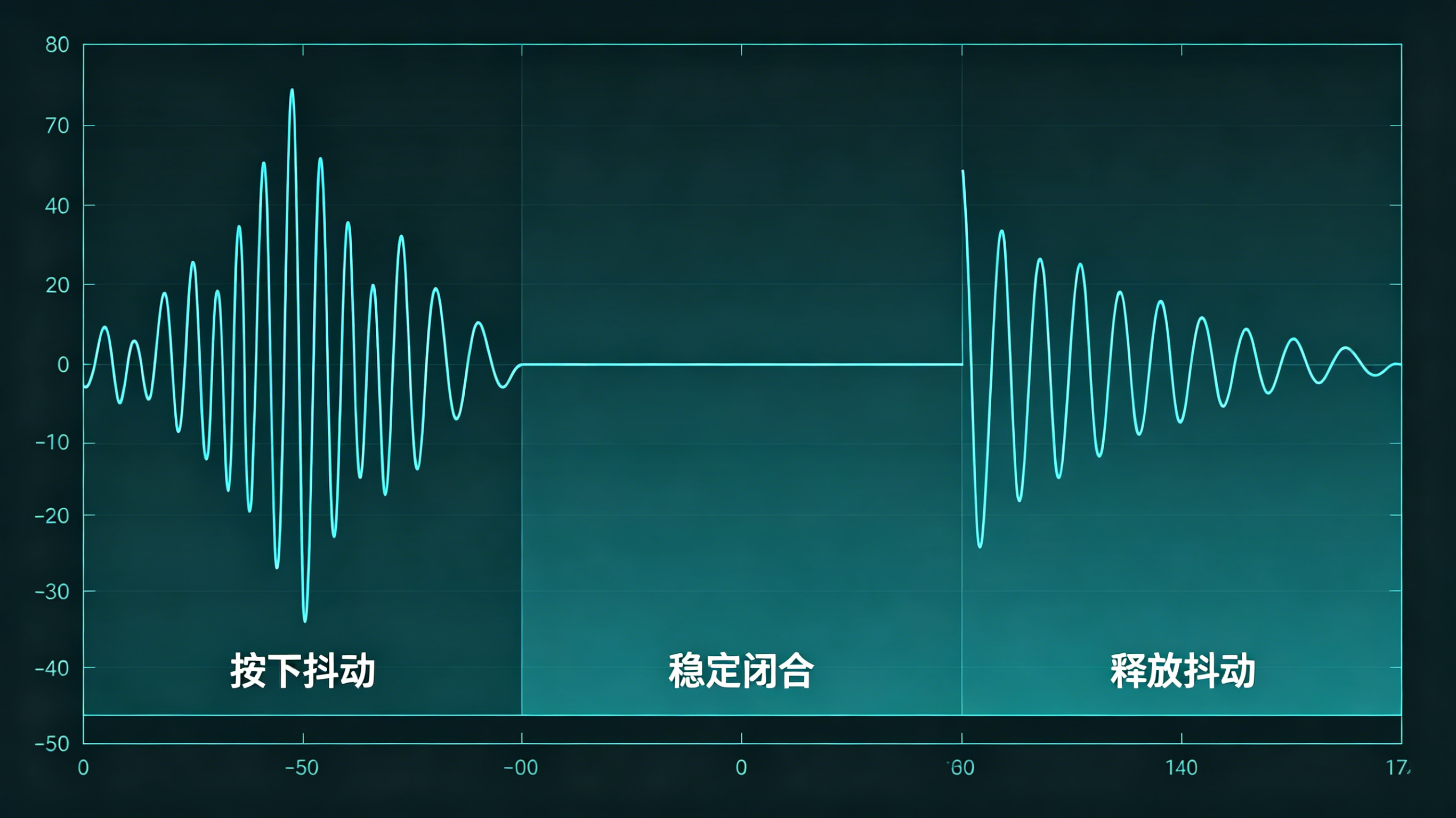

⚠️ 关键问题：按键抖动
机械按键在按下和释放瞬间会产生几毫秒到几十毫秒的电平抖动（高低变化多次）。单片机速度极快，可能把一次按下误读成多次。

解决方法：软件消抖（延时再读一次）或硬件消抖（RS触发器）。这里讲软件消抖：

if(KEY1 == 0) {          // 第一次检测到低电平
    Delay20ms();         // 延时跳过抖动区
    if(KEY1 == 0) {      // 再次确认
        while(KEY1 == 0);// 等待按键释放
        // 执行动作
    }
}

4.2 完整代码：两个独立按键控制两个LED

#include "reg52.h"
#include <intrins.h>

sbit LED1 = P1^0;
sbit LED2 = P1^1;
sbit KEY1 = P3^2;
sbit KEY2 = P3^3;

// 毫秒级延时函数（参数xms：延时毫秒数，@11.0592MHz）
void Delay_xms(unsigned int xms) {
    unsigned char i, j;
    while(xms--) {
        _nop_();
        i = 2; j = 199;
        do { while(--j); } while(--i);
    }
}

void main() {
    while(1) {
        if(KEY1 == 0) {
            Delay_xms(20);          // 消抖
            if(KEY1 == 0) {
                while(KEY1 == 0);   // 等待松开
                Delay_xms(20);      // 松开消抖
                LED1 = ~LED1;       // 翻转状态
            }
        }

        if(KEY2 == 0) {
            Delay_xms(20);
            if(KEY2 == 0) {
                while(KEY2 == 0);
                Delay_xms(20);
                LED2 = ~LED2;
            }
        }
    }
}

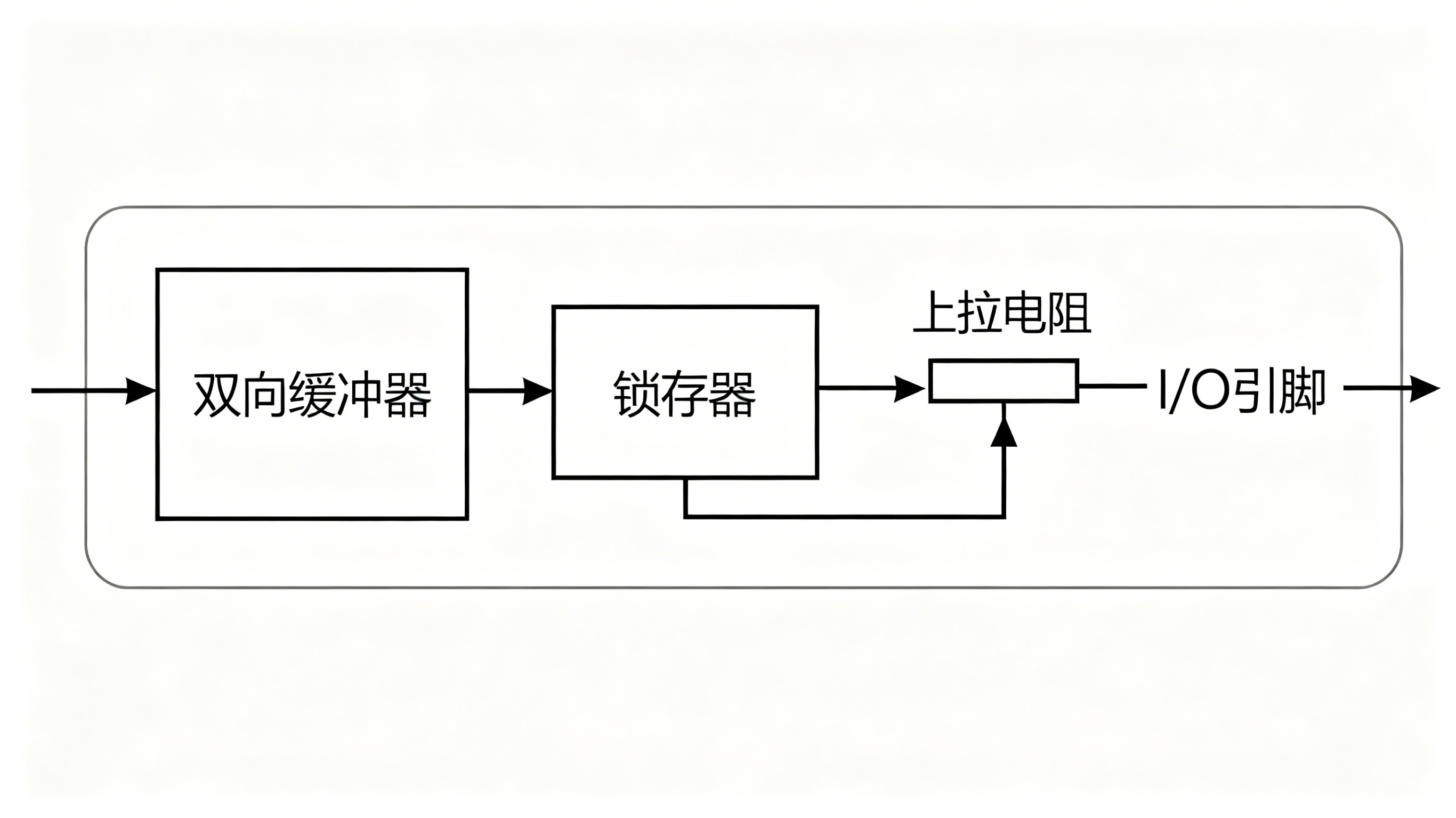

4.3 补充知识：51单片机IO口如何输入？

• 想读取某个引脚的电平，必须先让该引脚输出1（高电平），然后才能读入外部信号。

• 原因：51的IO口是准双向口，内部有一个弱上拉。如果输出0，外部信号无法拉高（会被强行拉低）。所以输入之前要执行 KEY1 = 1; 或直接置位。

• 不过大部分51单片机复位后默认输出1，所以通常不需要额外写。

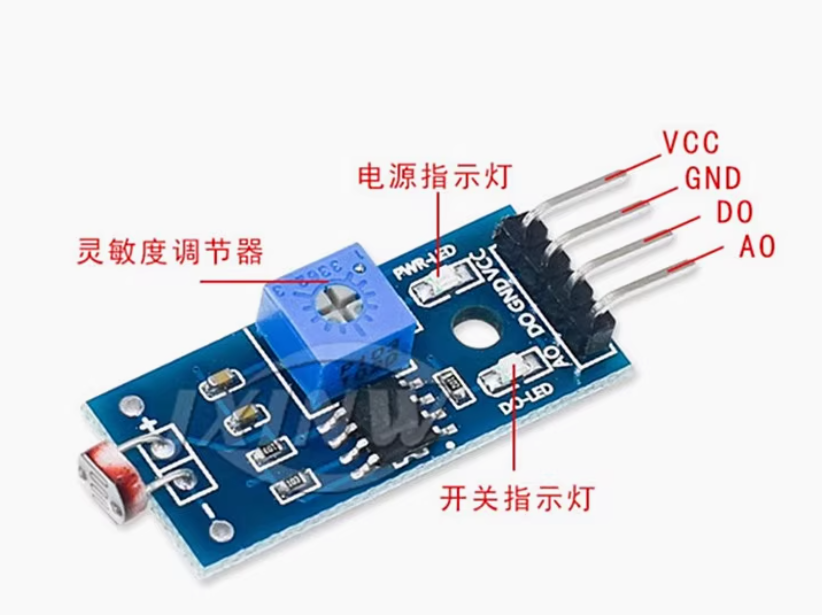

4.4 光敏传感器模块（数字量输出）

常见光敏传感器模块（如YL-38）有四根线：

• VCC → 接5V

• GND → 接GND

• DO → 数字输出（TTL电平，有光时输出0或1，可调阈值）

• AO → 模拟输出（本实验不用）

原理：DO输出高/低电平表示“光线强/弱”。我们把这个信号接到单片机IO口（比如P3.7），然后读取判断。

sbit SUN = P3^7;   // 光敏传感器DO输出

void main() {
    while(1) {
        if(SUN == 0)      // 假设光线暗时输出0
            LED3 = 1;     // 点亮LED3
        else
            LED3 = 0;
    }
}

扩展思考：可以结合按键和光敏，实现“天黑自动亮灯，天亮自动关灯，按键手动切换”等功能。

---

五、常见问题与调试技巧（附笔记总结）

5.1 代码编译常见错误

错误现象	可能原因	解决办法
undefined identifier	寄存器名字写错（P1写成p1）	检查大小写，正确为P1
缺少;	每行语句末尾忘记分号	仔细检查报错行附近
sbit LED1 = P1^0 不通过	^写成了&或|	必须是^
赋值与等于混淆	if(KEY1 = 0)	应该是if(KEY1 == 0)

5.2 硬件调试要点

1. LED不亮：

   • 检查电阻是否接错（不接电阻会烧LED，也可能烧IO口）。

   • 万用表测IO口电压：输出0时应接近0V，输出1时应接近5V。

   • 确认LED极性（长脚为正）。

2. 按键不灵敏或乱触发：

   • 延时消抖时间不够（一般10~20ms）。

   • 检查按键引脚是否虚焊。

   • 尝试加上拉电阻（10kΩ到VCC）。

3. 光敏传感器无反应：

   • 调节板载电位器改变触发阈值。

   • 用万用表测DO引脚，遮光/强光下电平是否变化。

5.3 重要知识点补遗

• P0口与P1/P2/P3的区别：P0是开漏输出，必须外接上拉电阻才能输出高电平；P1~P3内部有弱上拉，可直接输出高电平。

• 51单片机IO口输入输出状态：输出状态时，IO口能驱动负载；输入状态时，IO口必须为高阻或弱上拉，读取外部电平。

• “死循环”的作用：while(1) 保证程序一直运行，否则单片机执行完main会跑飞。

• 延时函数计算：可以用STC-ISP工具自动生成精确延时，不同晶振要修改参数。

六、总结与练习

通过本文，你应该掌握了：

1. 寄存器的概念与位操作（sbit）。

2. LED的正确驱动方式（灌电流、限流电阻）。

3. 独立按键的软件消抖方法。

4. 光敏传感器数字量输入的读取。

5. 51单片机IO口输入输出的硬件要求。

进阶练习：

• 用P0口驱动8个LED（记得加10kΩ排阻做上拉）。

• 用按键控制流水灯方向或速度。

• 结合光敏传感器实现“白天流水灯不工作，晚上自动开始”。

希望这篇博客能帮你彻底打下51单片机的基础。如果遇到问题，欢迎对照电路图和代码逐行检查。动手实践才是最快的进步方式！

---

本文代码均在STC89C52RC、11.0592MHz晶振、Keil uVision5环境下测试通过。
