0 文章介绍

对应定时器/计数器案例目标的实现
用计数器中断0（P3^4）控制数码管段选
P1^6）控制数码位选

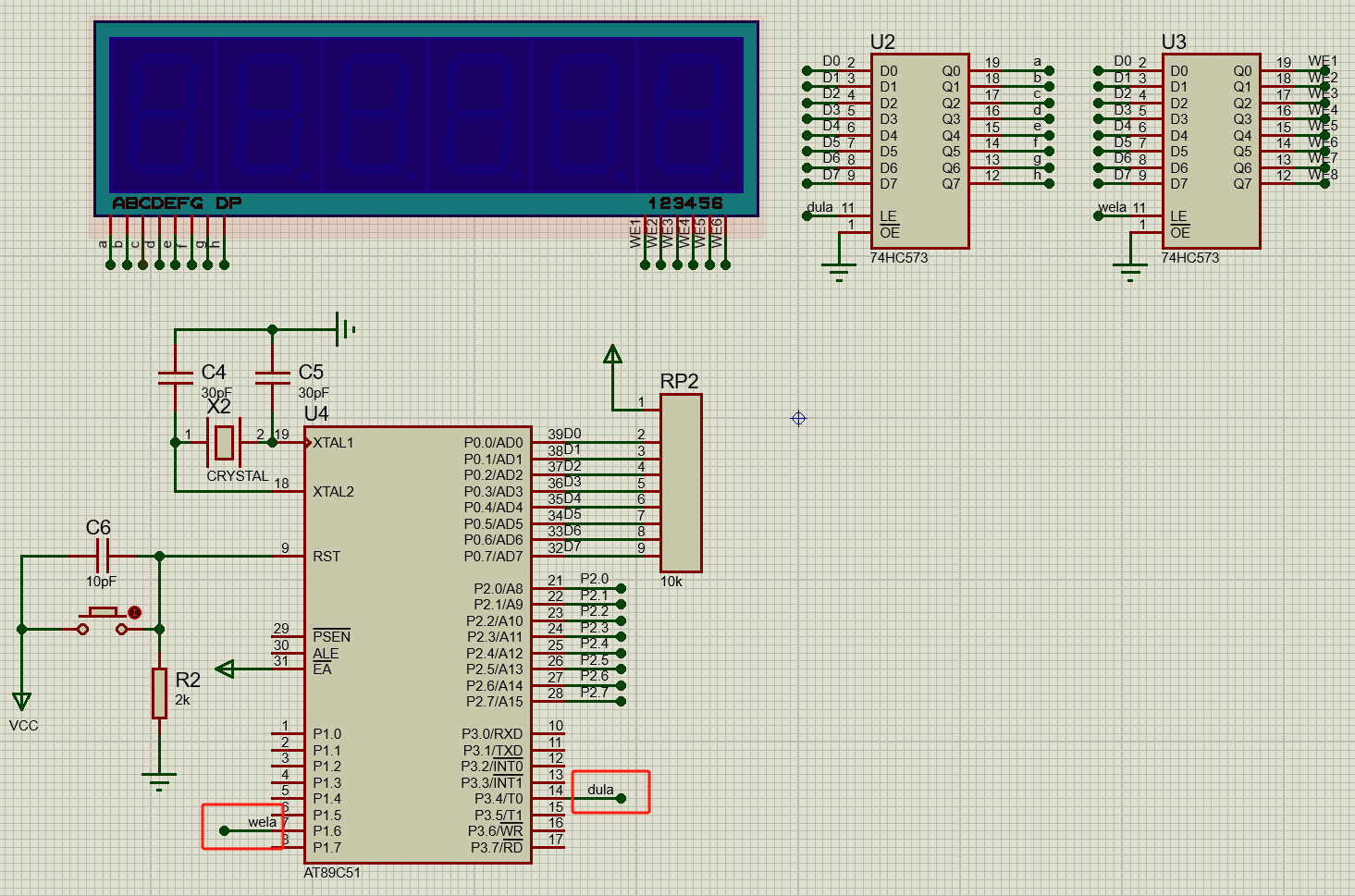

1 仿真图

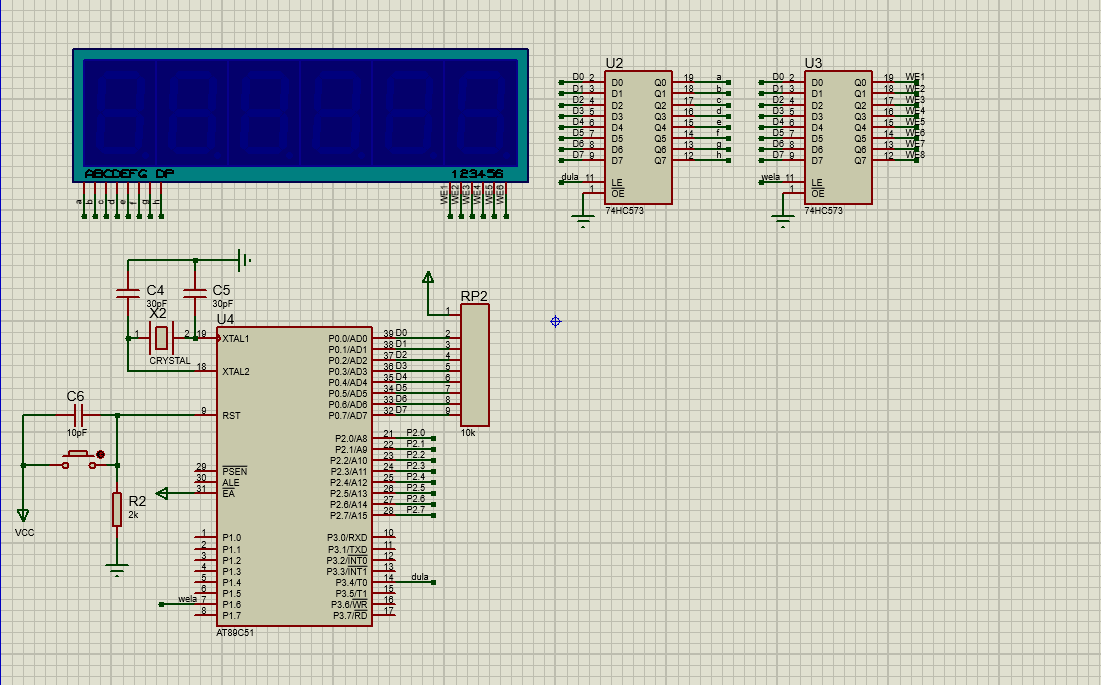

2 效果图

3 不完整代码

复制该代码，其中有7个补充点，补充点1-3自己思考，补充点567见下方图片

#include <reg52.h>  // 包含51单片机特殊功能寄存器定义头文件

// 定义无符号整型类型别名
#define uint unsigned int
#define uchar unsigned char

// 数码管控制引脚定义
sbit dula = P3^4;    // 段选锁存器控制引脚（U2锁存器），控制显示内容
sbit wela = P1^6;    // 位选锁存器控制引脚（U3锁存器），控制显示位置

// 拆分后的时间显示变量（十位和个位）
uchar shi2, shi1;     // 小时十位、个位
uchar fen2, fen1;     // 分钟十位、个位
uchar miao2, miao1;   // 秒钟十位、个位

// 当前时间变量（初始为11:12:13）
uchar shi = 11;       // 当前小时
uchar fen = 12;       // 当前分钟
uchar miao = 13;      // 当前秒钟

uchar count;          // 定时器计数变量（用于每秒计时，50ms × 20 = 1秒）

// 数码管段码表（无小数点），按0~9的显示编码，连接至段选锁存器
uchar code tabledula[] = {
    【补充1】
};

// 数码管段码表（带小数点），用于显示冒号效果（通过点亮小数点位置）
uchar code tableduladian[] = {
    【补充2】
};

// 数码管位选码（控制哪一位被选中）
// 依次对应数码管第1位~第6位（从左到右）
// 注意：这些值为逐位取0，低电平有效（共阴极数码管常见）
uchar code tablewela[] = {
    【补充3】
};


// 简单延时函数（x 约等于 x 毫秒）
void delay(uchar x)
{
   【补充4】
}

// 数码管动态显示函数：依次点亮6位数码管，显示“时:分:秒”
void display(uchar shi2, uchar shi1, uchar fen2, uchar fen1, uchar miao2, uchar miao1)
{
    // 防止误触发，先清除锁存控制引脚
    wela = 0;
    dula = 0;

    // 显示第1位：小时的十位
    P0 = tablewela[0];     // 选中第1位
    wela = 1; wela = 0;    // 鎖存位选信号
    P0 = tabledula[shi2];  // 发送段码（无小数点）
    dula = 1; dula = 0;    // 鎖存段选信号
    delay(1);              // 稍作延时（防止闪烁）

    // 显示第2位：小时的个位（带小数点）
    P0 = tablewela[1];
    wela = 1; wela = 0;
    P0 = tableduladian[shi1]; // 段码带小数点（模拟冒号）
    dula = 1; dula = 0;
    delay(1);

    // 显示第3位：分钟的十位
    wela = 0; dula = 0;
    P0 = tablewela[2];
    wela = 1; wela = 0;
    P0 = tabledula[fen2];
    dula = 1; dula = 0;
    delay(1);

    // 显示第4位：分钟的个位（带小数点）
    P0 = tablewela[3];
    wela = 1; wela = 0;
    P0 = tableduladian[fen1]; // 带小数点，模拟冒号
    dula = 1; dula = 0;
    delay(1);

    // 显示第5位：秒钟的十位
    P0 = tablewela[4];
    wela = 1; wela = 0;
    P0 = tabledula[miao2];
    dula = 1; dula = 0;
    delay(1);

    // 显示第6位：秒钟的个位
    P0 = tablewela[5];
    wela = 1; wela = 0;
    P0 = tabledula[miao1];
    dula = 1; dula = 0;
    delay(1);
}

// 定时器0初始化函数（设置50ms中断）
void init()
{

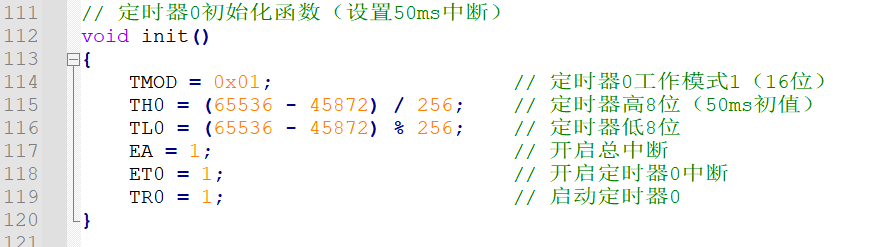

    【补充5】
}

// 主函数：程序入口
void main()
{
    init();  // 初始化定时器
    while (1)
    {
        // 主循环中不断刷新6位数码管的显示内容
        display(shi2, shi1, fen2, fen1, miao2, miao1);
    }
}

// 定时器0中断服务函数（每50ms进入一次）
void time0() interrupt 1
{
    // 重装载定时器初值，确保下次50ms

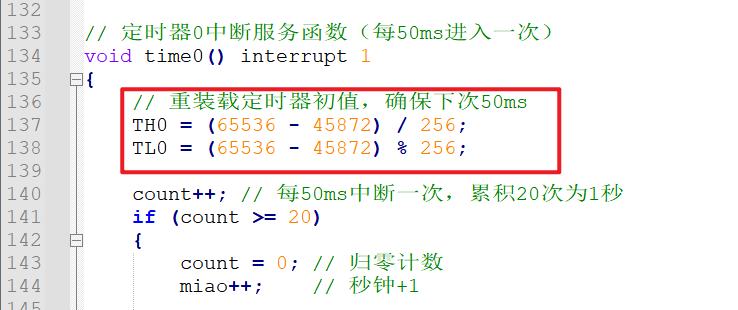

   【补充6】

    count++; // 每50ms中断一次，累积20次为1秒
    if (count >= 20)
    {
        count = 0; // 归零计数
        miao++;    // 秒钟+1

        // 进位判断处理
        if (miao >= 60)
        {
            miao = 0;
            fen++; // 分钟+1

            if (fen >= 60)
            {
                fen = 0;
                shi++; // 小时+1

                if (shi >= 24)
                {
                    shi = 0; // 24小时制归零
                }
            }
        }
    }

    // 将当前时间变量拆分为“十位”和“个位”数字，以便送入数码管显示
    // 例如：shi = 11，将被拆为 shi2 = 1（十位），shi1 = 1（个位）
    //       miao = 13，将被拆为 miao2 = 1，miao1 = 3

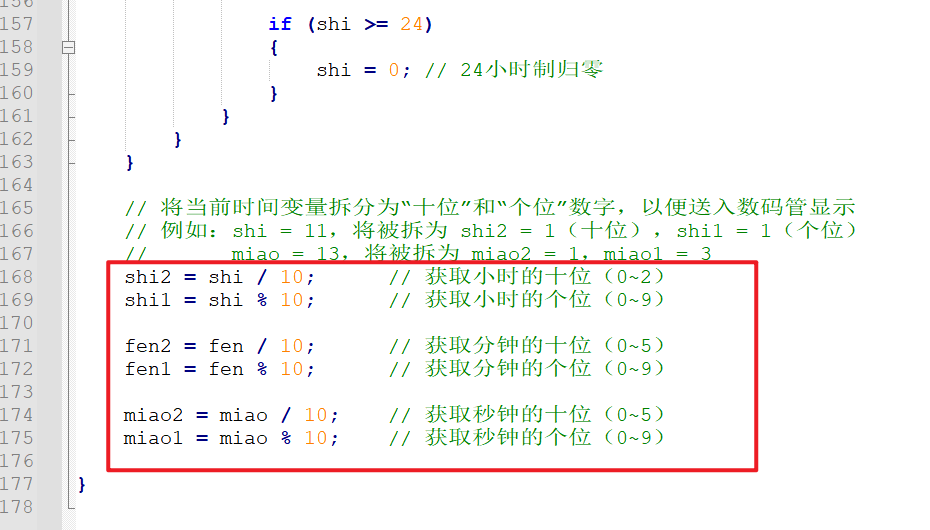

    【补充7】

}

补充点567

4 思考题

实现以下效果
