STM32定时器精确触发ADC采样实战指南

本教程聚焦如何利用STM32定时器精确触发ADC采样，通过硬件同步机制彻底解决因软件触发、中断延迟导致的采样频率不稳定问题，实现高精度、可预测的连续采样。

第1章：系统原理与硬件准备

在STM32开发中，实现高精度、高速率的模数转换是许多应用（如电源监测、波形采集、传感器阵列）的核心需求。依赖软件（如HAL_ADC_Start()）来启动转换，在时序要求严格的场景下会成为系统瓶颈。本章将阐述为何需要以及如何利用定时器硬件触发ADC，从根本上解决采样频率的稳定性问题。

1.1 软件触发ADC的局限性与频率不稳定根源

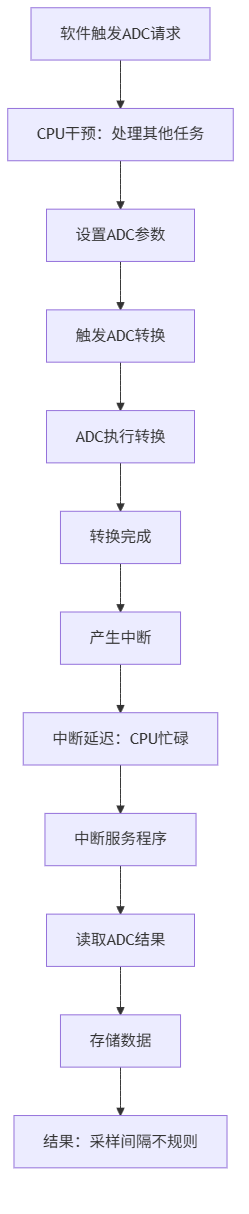

展示软件触发ADC的传统流程，突出CPU干预、中断延迟以及不规则采样间隔的问题。

传统软件触发ADC的流程是：CPU在需要采样时，手动设置ADC控制寄存器（如ADC_CR2的ADON或SWSTART位），启动一次转换。这种方法看似简单直接，但在需要精确、高速、连续采样时存在致命缺陷：

  • 频率依赖软件循环，精度差：采样间隔由代码循环执行时间决定。一旦主循环中有其他任务（如处理数据、更新显示）或发生中断，采样间隔就会被拉长且不规则。
  • 中断延迟引入抖动：若使用定时器中断服务程序（ISR）来触发ADC，中断响应本身存在数个时钟周期的不确定性（中断延迟、抢占），这会直接导致触发时刻的“抖动”，破坏采样的等时间间隔特性。
  • CPU占用率高：CPU需要不断地参与触发过程，无法专注于更重要的数据处理任务，降低了系统实时性。

其根本原因在于，软件流程的执行时间不具备确定性和周期性。

1.2 定时器触发ADC的同步工作原理（主从模式）

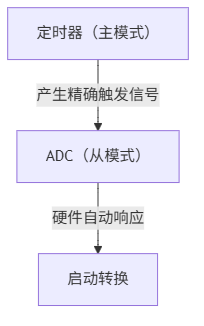

展示定时器（主模式）产生精确触发信号，ADC（从模式）硬件自动响应并启动转换的同步流程，强调无...

STM32的定时器与ADC之间提供了一套精密的硬件触发机制，它不依赖于CPU干预，实现了定时器与ADC的硬件级同步。

核心原理是“主-从”模式：

  • 主模式：一个通用定时器（如TIM2、TIM3）被配置为“主定时器”。它的工作是产生一个周期性的、精确的触发事件（如TIM_TRGO更新事件）。这个事件的频率完全由定时器的时钟源和预分频器、自动重载值决定，与CPU运行状态无关。
  • 从模式：ADC模块被配置为“从模式”。它不接受软件指令启动，而是监听并响应来自定时器的特定硬件触发事件。一旦接收到合法的触发边沿，ADC转换硬件会自动启动。

这种硬件同步的优势：

  1. 极致精确：采样频率 = 定时器触发频率，由硬件计数器保障，周期误差在时钟源精度级别（通常为ppm级）。
  2. 零CPU干预：触发后，ADC转换、数据搬运（若用DMA）均由硬件自动完成，CPU被彻底解放。
  3. 可预测的实时性：采样时刻精确可预测，便于后续数字信号处理算法（如FFT）的同步。
1.3 关键硬件连接：模拟信号输入、定时器通道

在开始软件配置前，必须确保硬件连接正确。对于绝大多数STM32型号，关键连接点如下：

  • 模拟信号输入：待采样的模拟电压（如传感器输出）需要连接到ADC的某个通道引脚。请注意参考电压（VREF+）的稳定性，它直接影响ADC精度。务必查阅数据手册，确认你使用的ADC通道对应的GPIO引脚。
  • 定时器通道：虽然ADC由定时器事件触发，但定时器的一个通用通道引脚（如TIM2_CH1）此时可以被配置为PWM输出。这在调试和验证阶段极其重要，我们可以用示波器测量这个引脚，直接观察到触发信号的实际频率和稳定性，它等同于ADC的采样时钟。
  • 硬件触发连接（内部）：定时器的触发输出（如TIM_TRGO）与ADC的触发输入之间的连接是在芯片内部由复用器完成的，无需外部飞线。我们的配置任务是通过寄存器，将ADC的触发源选择指向正确的定时器事件。

典型调试硬件连接示意：
将待测模拟信号（如一个0~3.3V的直流或低频信号）接入ADC通道（如PA0）。同时，将定时器通道引脚（如PA6，可配置为TIM3的PWM输出）连接到示波器的一个探头。

本章小结：我们明确了软件触发在频率稳定性上的根本缺陷，并理解了定时器硬件触发通过“主-从”模式实现无CPU干预、零抖动采样的工作原理。同时，确认了模拟信号输入和定时器验证通道的硬件连接要点。接下来，我们将进入实战，从配置定时器产生精确的触发源开始。

定时器配置：产生精确的触发源

graph TD
    A[展示STM32定时器配置为PWM模式并产生TRGO更新事件的配置流程图，包含PSC、ARR的计算过程和寄存器设置。]

本章我们将配置STM32的通用定时器，使其输出一个频率精确且稳定的PWM信号。这个信号将直接作为ADC的硬件触发源，替代软件触发，从根本上消除因程序执行流或中断延迟造成的采样间隔抖动。

定时器时钟源与分频器配置

STM32定时器的时钟源通常来自内部时钟（CK_INT），其频率由APB总线时钟（APBx_CLK）决定。关键点在于，当APBx预分频系数不为1时，定时器时钟频率会自动翻倍。例如，若系统时钟为72MHz，APB1总线时钟为36MHz（预分频系数为2），则挂载在APB1上的定时器（如TIM2, TIM3）时钟频率为72MHz。配置定时器前，需明确目标定时器的时钟源频率，这是计算精确触发频率的基础。

定时器PWM模式（输出比较模式）配置

要产生用于ADC触发的周期性事件，我们使用定时器的“输出比较（OC）模式”。我们将某个通道（例如TIM3_CH1）配置为PWM模式1或模式2，并设置一个特定的脉冲宽度。当计数器值与比较值匹配时，会产生一个事件。我们关注的是“更新事件”，它发生在计数器溢出（从ARR值复位到0）时，这个事件可以配置为触发输出（TRGO）。

精确计算预分频器(PSC)与自动重载值(ARR)

定时器的触发频率（即PWM输出频率）由时钟源频率、预分频器（PSC）和自动重载值（ARR）共同决定。公式为：
触发频率 = 定时器时钟频率 / ((PSC + 1) * (ARR + 1))

配置步骤示例：
假设我们的目标ADC采样率为10kHz。已知定时器时钟为72MHz。

  1. 选择分频： 为降低计数器频率，便于控制，先设置PSC。例如，设置PSC = 71，则分频后计数器时钟 = 72MHz / (71 + 1) = 1MHz。
  2. 计算ARR： 根据公式，ARR = (定时器时钟频率 / ((PSC+1) * 目标频率)) - 1 = (72,000,000 / ((71+1) * 10,000)) - 1 = (1,000,000 / 10,000) - 1 = 100 - 1 = 99。
  3. 验证： 最终频率 = 72MHz / ((71+1) * (99+1)) = 72MHz / 7200 = 10,000Hz = 10kHz。计算正确。
关键配置：设置TIM_TRGO作为ADC触发源

这是将定时器与ADC硬件关联的核心步骤。通过配置定时器的主模式选择寄存器（CR2.MMS），可以将“更新事件”作为触发输出（TRGO）信号送至ADC的外部触发线路。

以下是一个基于STM32 HAL库的定时器配置代码核心片段，目标是产生10kHz的触发信号。


TIM_HandleTypeDef htim3;
ADC_HandleTypeDef hadc1;

void TIM3_Init(void)
{
    TIM_OC_InitTypeDef sConfigOC = {0};

    htim3.Instance = TIM3;
    // 时钟源为内部时钟
    htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    // 计数模式：向上计数
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    // 预分频值PSC = 71
    htim3.Init.Prescaler = 71;
    // 自动重载值ARR = 99，决定周期
    htim3.Init.Period = 99;
    // 启用预装载，ARR值在更新事件时才生效，防止配置期间产生意外脉冲
    htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;

    HAL_TIM_PWM_Init(&htim3);

    // 配置输出比较通道（以通道1为例，但我们只关心事件，不关心引脚输出）
    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    // 设置一个固定的比较值，使能事件产生。这里设为ARR的一半，具体值不影响TRGO。
    sConfigOC.Pulse = 50;
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1);

    // **关键步骤：配置定时器主模式，将更新事件输出为TRGO**
    // 对于通用定时器，更新事件对应的MMS位为010 (Update)
    htim3.Instance->CR2 &= ~TIM_CR2_MMS; // 清零MMS位
    htim3.Instance->CR2 |= TIM_TRGO_UPDATE; // 设置MMS为010，即更新事件作为TRGO

    // 启动定时器
    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
}

配置要点解析：

  1. 预装载（AutoReloadPreload）： 强烈建议使能。它确保ARR和PSC的新值在当前周期结束后才生效，避免了在修改参数时产生一个异常的短或长周期，保证了触发频率在运行时的绝对稳定。
  2. PWM模式与比较值： 虽然我们不关心TIM3_CH1引脚的实际电平输出，但配置为PWM模式并启动它，是为了让定时器计数器运行并产生“更新事件”（计数器溢出）。比较值（Pulse）可以任意设置，只要确保它小于ARR+1即可。
  3. 主模式（TRGO）： 这是连接定时器和ADC的“桥梁”。TIM_TRGO_UPDATE宏（通常定义为0x00000020）将寄存器CR2的MMS[2:0]位域设置为010，代表选择“更新事件”作为触发输出。这个事件每发生一次（即定时器计数器溢出一次），就会向ADC模块发送一个硬件触发信号。

配置完成后，你可以使用示波器测量TIM3的通道1引脚（如PA6，需同时配置GPIO），应能观察到一个10kHz的PWM波形。即使不测量引脚，定时器内部的更新事件也已以10kHz的精确频率稳定产生，并输出给ADC作为触发源。下一步，我们将配置ADC来响应这个硬件触发。

第3章：ADC配置：实现硬件触发与连续转换

在上一章中，我们配置了定时器以产生精确的触发信号。本章将进入配置的核心环节：设置ADC模块，使其能够“听从”定时器的指挥，实现自动、连续的硬件触发转换。我们将配置ADC的时钟、选择外部触发源、启用扫描与连续模式，并推荐使用DMA来高效地处理数据。

3.1 ADC时钟与采样时间设置

STM32的ADC模块有其独立的时钟源（通常来自APB2总线分频），时钟频率直接影响最大采样率。采样时间决定了内部采样保持电路的充电时间，影响采样精度。

  • ADC时钟配置：通过RCC时钟配置寄存器（如RCC->CFGR）设置ADC预分频器。为兼顾速度与精度，常用分频系数为4或6。例如，当APB2时钟为72MHz时，ADC时钟可设为72/4=18MHz。
  • 采样时间设置：对于每个通道，需要在ADC_SMPRx寄存器中设置采样周期数（如ADC_SampleTime_7Cycles5）。采样时间越长，输入阻抗匹配越好，精度越高，但会降低最大采样频率。

// 假设系统时钟已配置，此处仅配置ADC时钟
RCC_ADCCLKConfig(RCC_PCLK2_Div4); // 使用标准库设置ADC时钟为PCLK2/4

// 在ADC通道配置中设置采样时间 (以通道0为例)
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_7Cycles5);
3.2 关键配置：选择定时器事件作为外部触发源

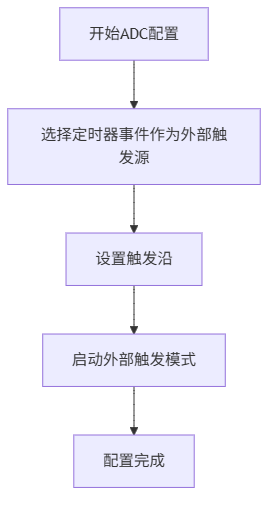

展示ADC配置流程，突出选择定时器事件作为外部触发源、设置触发沿、并启动外部触发模式的关键步骤。

这是将ADC与定时器连接起来的最核心步骤。需要配置ADC的外部触发转换启动方式。

  • 外部触发源选择：ADC的触发源由ADC_CR2寄存器的EXTSEL[2:0]位域决定。这些位与EXTEN位共同作用。例如，要选择TIM3的TRGO事件作为触发源，需将EXTSEL设置为0b110（具体值需查阅参考手册的ADC触发映射表）。
  • 使能外部触发：在ADC_CR2寄存器中，必须将EXTEN位（外部触发使能）设置为非零值（例如EXTEN_0，对应上升沿触发），ADC才会在检测到所选事件时启动转换。

// 配置ADC1为外部触发，上升沿触发，触发源选择TIM3 TRGO
ADC_ExternalTrigConvCmd(ADC1, ENABLE); // 使能外部触发 (设置EXTEN位)
// 下面直接操作寄存器设置触发源选择位
ADC1->CR2 |= (6 << 17); // 将EXTSEL[2:0]设置为110，选择TIM3 TRGO (STM32F1为位19:17)
// 或使用库函数：ADC_ExternalTrigConvConfig(ADC1, ADC_ExternalTrigConv_T3_TRGO);
3.3 启用扫描模式与连续转换模式

为了实现定时器触发一次，ADC能自动完成多个通道（或多次）的转换，需要启用扫描和连续模式。

  • 扫描模式：ADC_CR1寄存器的SCAN位。当使能后，ADC会按照规则组中配置的序列（通道顺序和长度）依次进行转换，而不是只转换单个通道。这对于多通道采集至关重要。
  • 连续转换模式：ADC_CR2寄存器的CONT位。当此位为0时，ADC在完成一次规则组转换后停止，等待下一次触发。这是实现严格由定时器触发的正确模式。如果设为1，ADC会在一次转换后自动开始下一次，破坏了硬件触发的初衷。
  • 数据对齐：通过ADC_CR2寄存器的ALIGN位设置数据对齐方式（右对齐通常更常用）。

// 配置ADC1: 扫描模式开启，单次转换（由外部触发启动），数据右对齐
ADC_InitTypeDef ADC_InitStruct;
ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;
ADC_InitStruct.ADC_ScanConvMode = ENABLE; // 开启扫描模式
ADC_InitStruct.ADC_ContinuousConvMode = DISABLE; // 关闭连续模式，由外部触发启动下一次
ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T3_TRGO; // 使用库宏设置触发源
ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStruct.ADC_NbrOfChannel = 1; // 或实际需要转换的通道数
ADC_Init(ADC1, &ADC_InitStruct);
3.4 DMA配置（推荐）：高效搬运数据，避免CPU干预

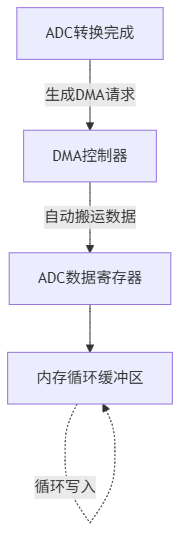

展示ADC、DMA和内存缓冲区之间的数据流。ADC转换完成生成DMA请求，DMA硬件自动将数据...

在高频采样或多通道扫描时，使用DMA搬运ADC数据是最佳实践。它能在ADC每次转换完成后，自动将数据从ADC数据寄存器（ADC_DR）搬运到内存缓冲区，无需CPU介入，也避免了频繁的中断开销。

  • DMA通道映射：每个ADC通常对应一个固定的DMA通道（如ADC1对应DMA1通道1）。需要查阅手册确认。
  • DMA工作模式：对于连续触发，DMA通常配置为循环模式。当内存缓冲区存满后，DMA会自动回到缓冲区起点继续搬运，与ADC的连续触发完美配合。
  • 使能ADC的DMA请求：在ADC_CR2寄存器中设置DMA位，使ADC在每次规则组转换完成后产生一个DMA请求。

// 初始化DMA通道 (以ADC1->DMA1_CH1为例)
DMA_InitTypeDef DMA_InitStruct;
DMA_InitStruct.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR; // ADC数据寄存器地址
DMA_InitStruct.DMA_MemoryBaseAddr = (uint32_t)adc_buffer; // 内存缓冲区地址
DMA_InitStruct.DMA_DIR = DMA_DIR_PeripheralSRC; // 外设到内存
DMA_InitStruct.DMA_BufferSize = CONVERTED_DATA_BUFFER_SIZE; // 缓冲区大小
DMA_InitStruct.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStruct.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; // ADC数据为16位
DMA_InitStruct.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
DMA_InitStruct.DMA_Mode = DMA_Mode_Circular; // 循环模式
DMA_InitStruct.DMA_Priority = DMA_Priority_High;
DMA_InitStruct.DMA_M2M = DMA_M2M_Disable;
DMA_Init(DMA1_Channel1, &DMA_InitStruct);
DMA_Cmd(DMA1_Channel1, ENABLE); // 使能DMA通道

// 使能ADC的DMA请求
ADC_DMACmd(ADC1, ENABLE);
3.5 完整配置流程与使能序列

一个关键的细节是使能顺序。通常的正确顺序是：先配置好ADC和DMA，最后再使能定时器。确保ADC和DMA处于就绪状态，等待第一个触发事件。


// 1. 初始化时钟、GPIO（模拟输入）
// 2. 配置定时器（如上一章），但不使能（先不启动计数）
// 3. 配置ADC（如上所述，设置时钟、通道、触发源、扫描模式等）
// 4. 配置DMA（如上所述，并使能ADC的DMA请求）
// 5. 使能ADC（ADC_Cmd(ADC1, ENABLE);）
// 6. 校准ADC（可选但推荐）
// 7. 启动定时器（TIM_Cmd(TIM3, ENABLE);）

// ADC校准代码（在ADC使能之后）
ADC_ResetCalibration(ADC1);
while(ADC_GetResetCalibrationStatus(ADC1));
ADC_StartCalibration(ADC1);
while(ADC_GetCalibrationStatus(ADC1));

本章小结：我们完成了ADC从被动软件触发到主动硬件触发的关键配置。通过设置外部触发源、关闭连续模式、开启扫描模式，并辅以DMA数据搬运，一个由定时器精确驱动的、全自动的ADC采样系统已基本成型。接下来，我们将讨论如何读取数据并验证系统的正确性。

第4章：数据读取、处理与系统验证

硬件配置完成后，本章将关注软件层面的实现：如何高效读取ADC数据，并通过严谨的方法验证系统采样频率的稳定性和准确性，从而形成一个完整的闭环。

4.1 ADC数据读取方式对比与选择

当ADC转换完成后，如何将数据取回是下一步关键。STM32提供了三种主要方式，各有优劣。

轮询方式：在主循环中不断检查ADC状态标志位。此方式实现简单，但会持续占用CPU，无法处理其他任务，且难以应对高速连续采样。

中断方式：配置ADC转换完成中断，在中断服务程序（ISR）中读取数据。这种方式释放了主循环，但每次中断进出（上下文保存/恢复）都会消耗时间，对于非常高的采样率，中断频率可能成为系统负担。

DMA方式：直接内存访问。ADC转换完成时，由硬件自动将数据搬运到指定内存数组，无需CPU干预。这是实现高速、连续、无遗漏采样的最佳选择，本章将重点介绍DMA方式。

选择建议：对于定时器触发的连续采样，DMA方式是首选。它能以零CPU负载实现数据的实时搬运，确保采样节奏完全由定时器硬件决定，不受软件执行速度影响。

4.2 DMA高效搬运数据配置

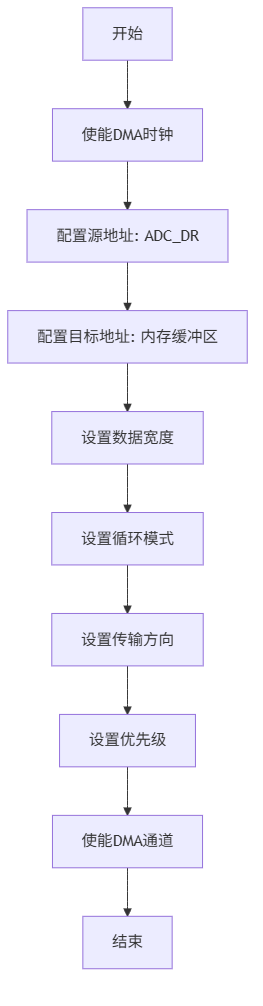

详细展示DMA通道的配置过程，包括源地址（ADC_DR）、目标地址（内存缓冲区）、数据宽度、循...

DMA配置的核心思想是让硬件自动将ADC数据搬运到内存缓冲区。


// DMA初始化结构体配置（以DMA1通道1为例，具体通道参考手册）
DMA_InitTypeDef DMA_InitStructure;

// 1. 使能DMA时钟
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

// 2. DMA1通道1配置
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR; // ADC数据寄存器地址
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)ADC_ConvertedValue; // 内存缓冲区地址（需提前定义数组）
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; // 外设作为数据源
DMA_InitStructure.DMA_BufferSize = ADC_BUFFER_SIZE; // 缓冲区大小，如需存储多个通道数据则乘以通道数
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; // 内存地址自增
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; // 16位ADC数据
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; // 循环模式，连续采样
DMA_InitStructure.DMA_Priority = DMA_Priority_High;
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
DMA_Init(DMA1_Channel1, &DMA_InitStructure);

// 3. 使能DMA通道
DMA_Cmd(DMA1_Channel1, ENABLE);

在ADC配置中，还需启用DMA请求：


// 在ADC初始化中，添加以下配置
ADC_DMACmd(ADC1, ENABLE); // 使能ADC的DMA请求
4.3 采样数据的基本处理：均值滤波

即使在硬件触发下，原始采样数据也可能包含噪声。一个简单有效的软件处理手段是滑动窗口均值滤波。


#define FILTER_SIZE 16 // 滤波窗口大小

uint16_t adc_buffer[FILTER_SIZE]; // 环形缓冲区
uint8_t buffer_index = 0;
uint32_t sum = 0;
uint16_t filtered_value = 0;

// 在DMA传输完成中断中（或使用定时器定期处理）更新缓冲区
void Update_Filter(uint16_t new_sample) {
    sum -= adc_buffer[buffer_index]; // 移除最旧数据的贡献
    sum += new_sample;              // 加入新数据
    adc_buffer[buffer_index] = new_sample;
    buffer_index = (buffer_index + 1) % FILTER_SIZE; // 环形移动索引
    filtered_value = (uint16_t)(sum / FILTER_SIZE); // 计算平均值
}

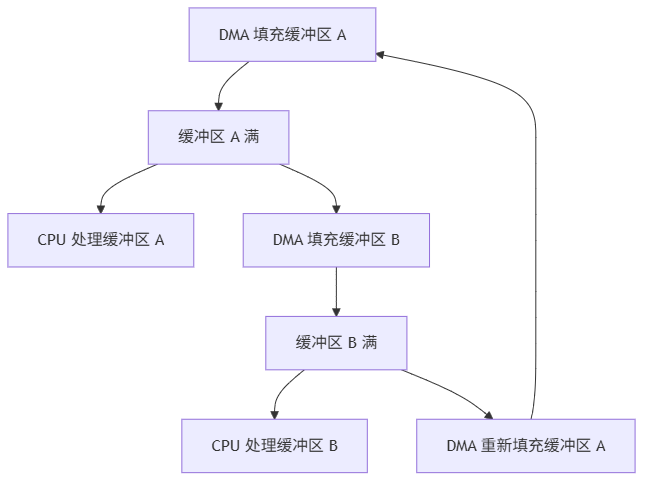

注意：对于DMA循环模式，你可以在DMA半传输完成和全传输完成中断中获取数据，从而实现双缓冲，进一步避免数据覆盖问题。

4.4 系统验证：确保采样频率精确与稳定

配置和代码完成后，必须通过客观方法验证系统是否达到设计目标。

4.4.1 验证方法一：示波器直测触发信号

这是最直接、最权威的验证方法。

  1. 硬件连接：将示波器探头连接到配置为ADC触发源的定时器通道输出引脚。例如，若配置TIM2 CH1的PWM事件（更新事件）作为触发源，则连接该通道的GPIO引脚。
  2. 观察指标：
    • 频率稳定性：观察PWM波形的周期是否稳定不变，示波器应能精确显示频率值，其波动应极小。
    • 触发关系：在ADC数据寄存器地址或GPIO（在ADC中断中翻转）上增加一个快速翻转的引脚，可与触发信号对比，观察ADC启动是否严格在触发信号边沿后发生。
4.4.2 验证方法二：测量中断/搬运间隔的抖动

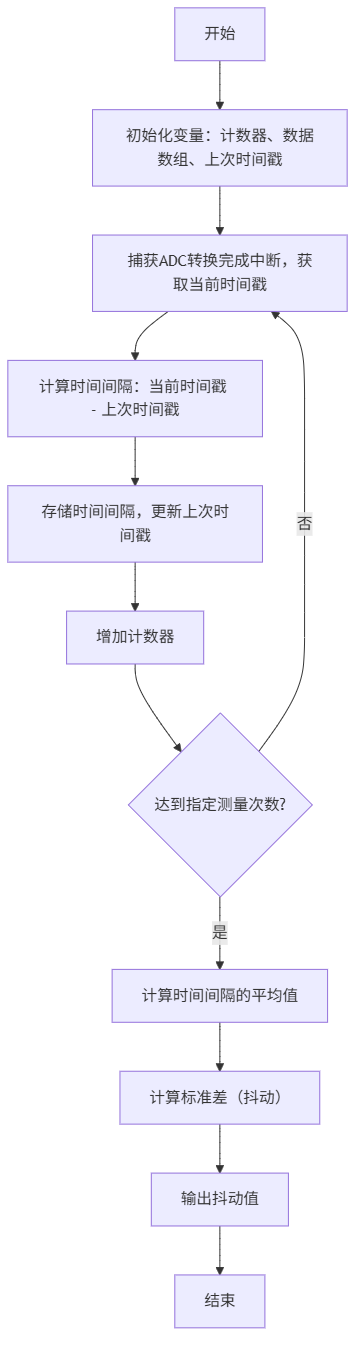

展示通过软件测量ADC转换完成中断间隔（时间戳差值）并计算抖动（标准差）的逻辑流程图。

此方法通过软件手段间接评估采样时刻的确定性。

  1. 添加时间戳：在ADC转换完成中断（或DMA传输完成中断）服务程序中，读取一个高精度定时器（如DWT CYCCNT或TIMx）的计数值。
  2. 记录与分析：将连续多次中断的计数值相减，得到中断间隔时间。理论上，这个间隔应完全等于定时器触发周期。
  3. 量化抖动：计算这些间隔时间的标准差或最大-最小值。优秀的硬件触发方案，其时间抖动通常在微秒甚至纳秒级，远优于毫秒级的软件触发。

// 使用DWT周期计数器示例（需先使能DWT）
volatile uint32_t last_timestamp = 0;
volatile uint32_t interval_buffer[100];
volatile uint8_t interval_index = 0;

// 在ADC/DMA中断中
void ADC1_2_IRQHandler(void) {
    if (ADC_GetITStatus(ADC1, ADC_IT_EOC)) {
        uint32_t current_timestamp = DWT->CYCCNT; // 获取当前CPU周期数
        uint32_t interval = current_timestamp - last_timestamp;
        last_timestamp = current_timestamp;

        interval_buffer[interval_index++] = interval;
        if (interval_index >= 100) interval_index = 0;

        // 读取ADC数据等其他操作
        ADC_ClearITPendingBit(ADC1, ADC_IT_EOC);
    }
}
// 在主循环中，可定期计算interval_buffer中数据的统计信息（均值、标准差）

通过以上读取-处理-验证的完整流程，你不仅能够获取稳定可靠的ADC数据，还能有据可依地确认系统的时序精度，为后续的信号处理与控制奠定坚实基础。

进阶优化与实际应用问题排查

在前几章的基础上，我们掌握了使用定时器精确触发ADC的基础配置。本章将探讨更复杂的场景和实战中可能遇到的问题，帮助你将方案应用到实际项目中并有效排查故障。

多通道顺序采样与触发频率配置

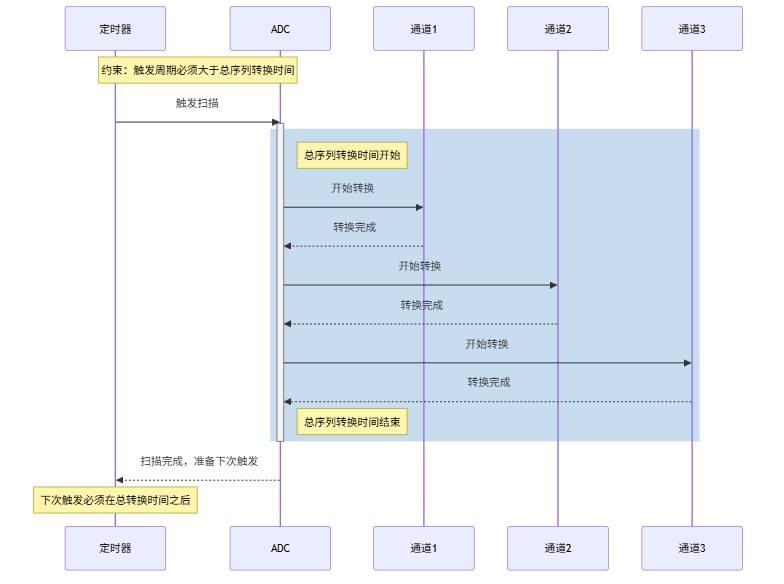

展示ADC扫描模式下，一次定时器触发导致多个通道顺序转换的时序关系，并突出触发周期必须大于总序...

当需要采样多路模拟信号时，ADC常配置为扫描模式（Scan Mode）。此时，一次定时器触发将顺序转换多个通道，整个序列转换完成才会产生新的触发需求。

关键关系：定时器触发频率（即目标采样率）不能超过 ADC时钟频率 / (总通道数 × 单通道采样周期)。否则，新的触发信号将在ADC忙于上一次序列转换时到来，导致采样丢失或错乱。

配置要点：

  1. 在ADC扫描模式中正确设置序列长度和各通道的转换顺序。
  2. 重新计算定时器的触发周期，确保其大于ADC完成所有通道转换所需的时间。

// 假设配置3个通道，序列为CH0, CH1, CH2
ADC_InitStruct.NbrOfConversion = 3;
// 配置第一个转换通道
ADC_InitStruct.SequencerRank = 1;
ADC_InitStruct.Channel = ADC_CHANNEL_0;
ADC_Init(...);
// 配置第二个转换通道
ADC_InitStruct.SequencerRank = 2;
ADC_InitStruct.Channel = ADC_CHANNEL_1;
ADC_Init(...);
// 配置第三个转换通道
ADC_InitStruct.SequencerRank = 3;
ADC_InitStruct.Channel = ADC_CHANNEL_2;
ADC_Init(...);
// 计算新的触发频率
float single_channel_time = (采样周期 + 转换周期) / ADC时钟;
float total_sequence_time = single_channel_time * 3;
uint32_t required_trigger_period = total_sequence_time * 1.05f; // 留5%裕量
// 据此重新计算并设置定时器的ARR和PSC
提升采样率的关键限制因素与优化方法

展示DMA双缓冲模式的工作流程。DMA交替填充两个缓冲区，CPU在一个缓冲区满时处理数据，而D...

追求更高采样率时，需系统性地识别并优化瓶颈：

  1. ADC时钟源限制：STM32的ADC最大时钟通常有明确规定（如F4系列为36MHz）。提升ADCCLK是首要前提。
  2. 采样周期（Sampling Time）：这是影响转换速度的最大变量。在信号源阻抗允许的情况下，尽可能选择最短的采样周期。
  3. 转换周期：通常固定（如12位分辨率下为12个周期），无法优化。
  4. DMA传输延迟：使用DMA可避免CPU干预，但在超高速连续采样时，DMA的启动和传输本身也需要时间。

优化方法：

  • 配置DMA连续传输模式：使ADC数据通过DMA自动搬运，释放CPU，并确保不丢失任何一次转换数据。
  • 选择高性能ADC外设：如STM32F4/H7系列的ADC支持交织（Interleave）模式，通过多个ADC交替工作实现成倍提升采样率。
  • 使用DMA双缓冲模式：实现数据采集与处理并行，CPU处理一包数据时，DMA正在采集下一包。

// 示例：启用DMA双缓冲模式 (HAL库配置片段)
// DMA配置为双缓冲模式，内存地址循环
hdma_adc.Init.Mode = DMA_CIRCULAR;
hdma_adc.Init.MemInc = DMA_MINC_ENABLE;
hdma_adc.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
hdma_adc.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
HAL_DMA_Init(&hdma_adc);

// 定义两个缓冲区
uint16_t adc_buffer[2][1024]; // 缓冲区0和1

// 启动ADC DMA采集，传入第一个缓冲区地址
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&adc_buffer[0], 1024 * 2);

// 在DMA半传输和传输完成中断中切换缓冲区处理
void HAL_ADC_ConvHalfCpltCallback(ADC_HandleTypeDef* hadc) {
    // 前半部分（缓冲区0）已满，可开始处理
    ProcessData(adc_buffer[0], 512);
}

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {
    // 后半部分（缓冲区1）已满，可开始处理
    ProcessData(adc_buffer[1], 512);
}
常见问题排查清单

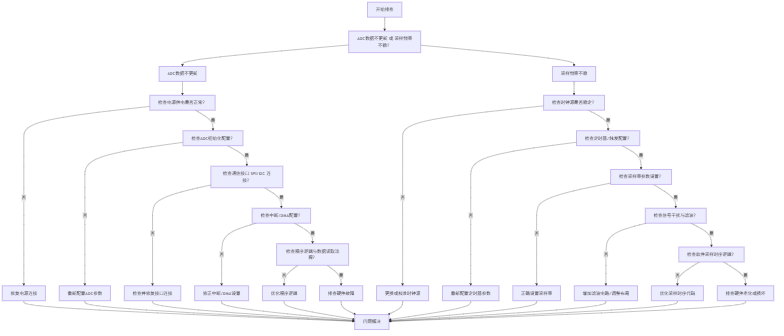

将排查清单转化为一个决策流程图，帮助用户根据“ADC数据不更新”、“采样频率不稳”等不同现象，...

问题现象可能原因与排查思路
ADC数据不更新1. 时钟未使能：检查ADC和GPIO时钟。
2. 触发源未正确连接：确认定时器通道、事件已正确映射到ADC的外部触发源。
3. DMA未正确初始化或使能：若使用DMA，检查DMA流/通道、方向、地址配置。
4. ADC未使能或校准：确认调用了HAL_ADC_Start()或HAL_ADC_Start_DMA()。
采样频率不稳/抖动大1. 中断干扰：高优先级或耗时较长的中断可能打断定时器或ADC的时序。检查中断优先级，优化中断服务程序。
2. 电源/参考电压噪声：使用示波器检查ADC参考电压（VREF+）和供电是否稳定、干净。
3. 触发信号质量：用示波器测量定时器触发引脚（如TIM_TRGO），确认波形频率稳定、边沿干净。
采样数据异常（毛刺、跳变）1. 模拟信号问题：检查信号源阻抗是否过高，导致与ADC采样时间不匹配。考虑增加电压跟随器。
2. 接地不良：确保模拟地与数字地在单点良好连接。
3. 采样时间不足：尝试增加ADC的采样周期。
数据对齐错误检查ADC的DataAlign配置（左对齐/右对齐）与读取数据的变量类型是否匹配。
结合ADC校准提高采样精度

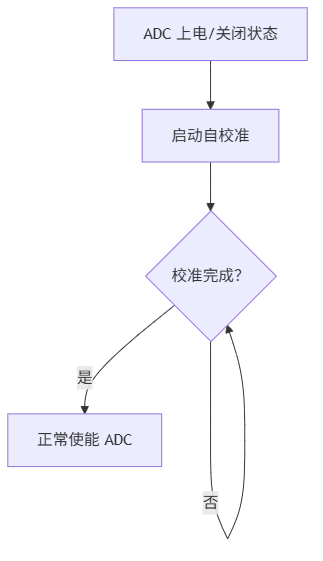

展示ADC自校准的执行步骤和时机，从ADC上电/关闭状态开始，到启动校准、等待完成、再正常使能...

ADC在上电或环境温度变化较大时，内部电容等参数会发生微漂移，导致采样值存在固定误差。STM32内置的自校准功能可以补偿这种误差，极大提高绝对精度。

校准时机：最佳实践是在ADC上电后、使能前或环境温度显著变化后进行一次校准。

校准流程：

  1. 确保ADC处于关闭状态。
  2. 启动自校准过程并等待完成。
  3. 校准系数会自动写入ADC校准寄存器，后续所有转换都将应用此校准。

// 校准示例代码 (以HAL库为例)
HAL_ADCEx_Calibration_Start(&hadc1); // 启动并等待校准完成
// 校准完成后，再启动ADC进行正常采样
HAL_ADC_Start_IT(&hadc1);

注意：校准过程需要一定时间，在实时性要求极高的系统中，需将其纳入系统初始化时间规划。

通过理解多通道采样的频率约束、掌握提升采样率的优化方法、熟练使用问题排查清单，并养成应用ADC校准的习惯，你将能构建出更健壮、高性能的STM32数据采集系统，从容应对实际工程中的复杂需求。

# stm32 # 单片机 # 嵌入式硬件
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

【STM32F4】基于RTOS的智能门禁系统实战：人脸识别+RFID+OTA 升级

avatar AI硬件创业社区
cover

基于多模态信息融合的柑橘成熟度检测与重量分选系统|毕设答辩|单片机项目|毕设

avatar AI硬件创业社区
cover

基于多态传感器数据融合的智慧仓储火灾预警系统 |毕设答辩|单片机项目|毕业设计

avatar AI硬件创业社区
