PCB层叠设计，重点讲二层板、四层板、六层板的结构，以及不同板厚对应的具体参数，全程大白话，小白也能看懂，避免踩坑！
PCB层叠其实就是把铜箔（导电层）、绝缘材料（芯板Core/半固化片PP）像“三明治”一样叠起来压合，核心原则：对称防翘曲、地/电源做参考、高速信号夹中间，记住这3点，层叠设计就成功了一半。
一、小白必懂3个基础概念（先搞懂再看参数）

• 信号层（S）：走信号线、放元器件，表层、内层都能做信号层，是PCB的“导电通路”。

• 地层（GND）/电源层（PWR）：不是走线，是整块铜皮，作用是给信号当“参考面”、屏蔽干扰、稳定电压、辅助散热，相当于PCB的“稳定器”。

• 介电层：绝缘材料，最常用的是FR-4，分两种：

  • 芯板（Core）：双面覆铜的硬板，是PCB的“骨架”，支撑整个板体。
  • 半固化片（PP）：粘性的“胶水膜”，用来粘合芯板，压合后变成绝缘层。

• 铜厚：1oz（35μm）最常用，大电流场景（比如电源板）用2oz（70μm）、3oz。

• 板厚公差：≥1.0mm±10%，＜1.0mm±0.1mm，板厂生产会遵循这个误差范围。
  二、二层板（双面板）：最简单的“两片面包”

1. 结构（极简）
   Top信号层 → 1块芯板（介电层） → Bottom信号层，没有内层，没有专门的地/电源层，全靠走线、铺铜实现地和电源功能。

2. 适用场景
   低速电路（＜50MHz）、布线量少、追求低成本，比如小家电控制板、遥控器、简单的单片机开发板。

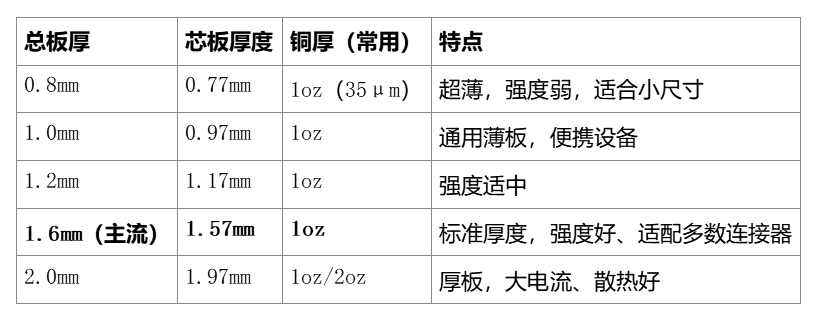

3. 不同板厚参数（核心，直接用）
   二层板结构简单，全是“1块芯板+双面铜”，参数如下（铜厚默认1oz，特殊场景标注）：


4. 设计避坑要点

• 地/电源尽量大面积铺铜，减少信号环路干扰，避免“细线条”做电源/地。
• 高速线（哪怕是低速板的时钟线）别太长，线宽别太细，二层板基本不做阻抗控制（做也难稳定）。
• 成本最低、工艺最简单，新手入门首选二层板练手。

三、四层板：主流“三明治”，性价比最高
四层板是工业、消费电子最常用的层数，兼顾性能和成本，也是中高速电路的首选，核心是“中间夹地/电源层”。

1. 标准结构（必记，对称设计）
   Top信号层 → GND地层 → PWR电源层 → Bottom信号层，地和电源在中间，上下信号层都有完整的参考面，干扰小、易控制阻抗。

2. 适用场景
   中高速电路（50MHz~500MHz）、工控板、消费电子（手机充电器、路由器）、单片机/ARM开发板、需要阻抗控制的场景。

3. 厚度组成公式（快速核算）
   总板厚 = 外层铜厚 + PP厚 + 芯板厚 + PP厚 + 外层铜厚（对称设计，上下PP、铜厚一致）

4. 不同板厚详细参数（1oz铜，FR-4材质，直接给板厂也能用）
   （1）0.8mm 四层板（超薄款）
   层叠：Top(1oz) → PP(106，0.05mm) → Core(0.64mm，GND/PWR) → PP(106，0.05mm) → Bottom(1oz)
   总厚核算：0.035+0.05+0.64+0.05+0.035≈0.8mm
   特点：超薄、空间小，阻抗难控制，仅用于低密度布线场景（比如小型模块）。
   （2）1.0mm 四层板（轻薄款）
   层叠：Top(1oz) → PP(1080，0.07mm) → Core(0.76mm，GND/PWR) → PP(1080，0.07mm) → Bottom(1oz)
   总厚核算：0.035+0.07+0.76+0.07+0.035≈1.0mm
   特点：轻薄，适合便携设备（比如小型传感器、可穿戴设备）。
   （3）1.2mm 四层板（平衡款）
   层叠：Top(1oz) → PP(2116，0.1mm) → Core(0.93mm，GND/PWR) → PP(2116，0.1mm) → Bottom(1oz)
   总厚核算：0.035+0.1+0.93+0.1+0.035≈1.2mm
   特点：平衡轻薄与性能，适配大多数中等尺寸设备。
   （4）1.6mm 四层板（行业标准，最常用）
   层叠：Top(1oz) → PP(2116×2，0.2mm) → Core(1.13mm，GND/PWR) → PP(2116×2，0.2mm) → Bottom(1oz)
   总厚核算：0.035+0.2+1.13+0.2+0.035≈1.6mm
   特点：强度好、阻抗稳定（可实现50Ω/90Ω/100Ω），适配所有标准连接器，工业、消费电子首选。
   （5）2.0mm 四层板（大功率款）
   层叠：Top(1oz/2oz) → PP(2116×2，0.2mm) → Core(1.53mm，GND/PWR) → PP(2116×2，0.2mm) → Bottom(1oz/2oz)
   总厚≈2.0mm
   特点：厚铜设计，适合大电流、强散热场景（比如工业电源、设备背板）。

5. 设计避坑要点

• 必须对称：上下PP厚度、铜厚完全一致，否则过焊炉时会翘曲（板厂最容易返工的点）。
• 地/电源层尽量完整不分割，高速线走表层（微带线），更容易控制阻抗。
• 比二层板抗干扰强、布线容量大，新手进阶首选四层板。

四、六层板：高速“双层三明治”，干扰最低
六层板是高速电路的入门层数，核心是“内层信号被地/电源夹着”，干扰极小，适合高频、高密度场景。

1. 标准结构（对称最优，2种主流方案）
   方案1（通用款，最稳定）
   Top(S1) → GND → S2 → PWR → S3 → Bottom(S4)，内层S2、S3被地/电源夹着（带状线），EMC性能最好，干扰极低。
   方案2（超高速款，多信号）
   Top(S1) → GND → S2 → GND → S3 → Bottom(S4)，双地层设计，屏蔽效果更强，适合超高速信号（比如PCIe、DDR3/4、千兆网、WiFi）。
2. 适用场景
   高速电路（＞500MHz）、FPGA/CPU主板、DDR内存板、千兆网设备、WiFi路由器、车载电子、工控高端主板。
3. 不同板厚参数（1oz铜，对称设计，直接用）
   （1）1.2mm 六层板（超薄高速款）
   层叠：Top(1oz) → PP(106，0.05mm) → GND → Core(0.2mm) → S2 → PP(1080，0.07mm) → PWR → Core(0.2mm) → S3 → PP(106，0.05mm) → Bottom(1oz)
   总厚≈1.2mm
   特点：超薄、高密度，适合手机、平板等小型高速设备主板。
   （2）1.6mm 六层板（主流高速款）
   层叠：Top(1oz) → PP(1080，0.07mm) → GND → Core(0.3mm) → S2 → PP(2116，0.1mm) → PWR → Core(0.3mm) → S3 → PP(1080，0.07mm) → Bottom(1oz)
   总厚≈1.6mm
   特点：阻抗精准（差分100Ω，适配DDR/PCIe），是高速板最常用的厚度和结构。
   （3）2.0mm 六层板（大功率高速款）
   层叠：Top(2oz) → PP(2116，0.1mm) → GND(2oz) → Core(0.4mm) → S2 → PP(2116×2，0.2mm) → PWR(2oz) → Core(0.4mm) → S3 → PP(2116，0.1mm) → Bottom(2oz)
   总厚≈2.0mm
   特点：厚铜设计，大电流、强散热，适合服务器、车载电源、高端工控设备。
4. 设计避坑要点

• 绝对对称：芯板、PP、铜厚上下完全对称，六层板翘曲风险比四层板高，对称是关键。
• 内层信号（S2/S3）做带状线，上下都有参考面，干扰最小，阻抗最稳定。
• 地层优先级＞电源层：地层尽量完整，电源层可根据需求分割（比如多路电源）。
• 六层板是高速板入门，比四层板抗干扰强、布线容量大，但成本和工艺难度也会提升。

五、2/4/6层板速查表（一眼看懂，快速选型）

六、3条黄金法则（避坑必看，新手牢记）

1. 对称第一：多层板（4层、6层及以上）必须上下对称（芯板、PP、铜厚一致），否则过焊炉必翘曲，板厂返工率极高。
2. 参考就近：信号层必须紧挨着地/电源层，间距0.1~0.2mm最佳，这样阻抗稳定、干扰小，避免信号层“悬空”。
3. 板厚匹配：层数越多，板厚要适当加大；6层别做＜1.0mm，8层别做＜1.2mm，否则阻抗失控、短路风险高，还会影响板体强度。

总结
新手入门：二层板练手，成本低、工艺简单；
日常通用：四层板首选，兼顾性能和成本，适配大多数场景；
高速高端：六层板，干扰小、阻抗稳，适合高频、高密度电路。
如果需要根据具体需求（信号速率、板厚、电流大小）生成可直接给板厂的精确参数表，可以留言交流~
