本文是个人项目记录（二）内核移植：基于i.MX6ULL的嵌入式Linux终端系统构建与多子系统控制器驱动开发，记录了将NXP官方Linux内核4.9.88移植到百问网（100ASK）IMX6ULL Pro开发板的完整过程，包括defconfig和设备树选择的分析过程、问题定位与原理图对比、设备树修改、驱动使能，以及最终的验证，是BSP移植部分中内核移植部分的详细记录，U-Boot移植已在上一篇文章中完成

项目及文档已开源在我的Github，会随着逐步做完这个项目的BSP部分以及后面的驱动部分一直更新，有完整的文档和源码，欢迎Star⭐
仓库地址： [https://github.com/illusOwo-ff/i.MX6ULL-bsp-driver-project]

文章目录

一、移植背景

1.1 硬件信息

  • 开发板：百问网 100ASK IMX6ULL Pro（韦东山）
  • 核心板：MYC-Y6ULX（米尔科技），搭载 i.MX6ULL SoC
  • DDR：512MB DDR3
  • 存储：4GB eMMC（MTFC4GACAAM-4M IT）+ SD卡槽
  • 网络：双路以太网，均使用 LAN8720A PHY芯片（SMSC公司，RMII接口）
    • ENET1 的 PHY（U6）在核心板上，PHYAD=0，复位引脚 GPIO5_IO09（SNVS_TAMPER9）
    • ENET2 的 PHY（U11）在底板上，PHYAD=1，复位引脚 GPIO5_IO06（SNVS_TAMPER6）

1.2 软件版本

  • 内核版本：Linux 4.9.88
  • NXP BSP分支：imx_4.9.88_2.0.0_ga
  • NXP仓库地址：https://github.com/nxp-imx/linux-imx
  • 交叉编译工具链：arm-linux-gnueabihf-（Linaro GCC 6.2-2016.11）
  • U-Boot版本：2017.03（已在上一篇文章中完成移植）

1.3 前置条件

  • U-Boot移植已完成，能在SD卡上正常启动，网络功能已验证（tftp可用）
  • eMMC中有韦东山出厂的根文件系统（后续验证时挂载这个rootfs）
  • 虚拟机已安装tftpd-hpa，tftp功能可用

1.4 完整移植流程

获取芯片原厂内核源码（与U-Boot版本对应的分支）
        ↓
确定defconfig和设备树（选择和自己SoC/板子最接近的参考配置）
        ↓
用参考板的配置编译内核，加载到自己板子上启动
        ↓
读启动日志，定位哪些功能正常、哪些有问题
        ↓
创建自己的板级文件（复制defconfig和设备树，重命名）
        ↓
对比原理图 + 分析设备树，确定每个问题的根因
        ↓
修改设备树 / defconfig / 驱动代码
        ↓
编译、加载、测试、验证

二、获取源码与确定配置

2.1 下载内核源码

从NXP官方GitHub仓库下载和U-Boot版本配套的内核分支：

git clone -b imx_4.9.88_2.0.0_ga --single-branch https://github.com/nxp-imx/linux-imx.git

2.2 确定defconfig

查找和IMX相关的defconfig：

ls arch/arm/configs/ | grep imx

输出包含：imx_v4_v5_defconfig、imx_v6_v7_defconfig、imx_v7_defconfig

选择 imx_v7_defconfig。理由：IMX6ULL是ARMv7架构的i.MX系列SoC，这个defconfig就是NXP为i.MX6/i.MX7系列ARMv7芯片提供的EVK参考配置。

用diff对比韦东山已移植完成的 100ask_imx6ull_defconfig 和NXP原厂的几个defconfig，确认差异主要是格式差异（韦东山的是完整展开的.config格式，NXP的是精简的defconfig格式），内容上 imx_v7_defconfig 最接近。

2.3 确定设备树

查看编译出来的IMX6ULL相关设备树：

ls arch/arm/boot/dts/ | grep imx6ull
  1. 按封装排除：排除 imx6ull-9x9-evk*（9x9封装），我的板子是14x14封装
  2. 按板型选择：选 evk 系列（EVK是NXP公开发售的评估板，第三方板厂参考EVK设计），排除 ddr3-arm2 系列
  3. 按存储类型选择：imx6ull-14x14-evk-emmc.dts 最接近（我的板子是eMMC方案）

确认evk和evk-emmc的差异：

diff arch/arm/boot/dts/imx6ull-14x14-evk.dts arch/arm/boot/dts/imx6ull-14x14-evk-emmc.dts

结果显示evk-emmc.dts的内容只是include了evk.dts，然后覆盖了usdhc2节点改成8线eMMC模式。本质上是同一份配置，emmc版只多了eMMC的8线配置。

最终选择：基于 imx6ull-14x14-evk-emmc.dts 创建自己的设备树。

三、首次编译与启动测试

3.1 编译

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_v7_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j$(nproc)

编译成功后产出：

  • 内核镜像：arch/arm/boot/zImage
  • 设备树：arch/arm/boot/dts/imx6ull-14x14-evk-emmc.dtb

3.2 tftp加载启动

将编译产出物复制到tftp目录：

sudo cp arch/arm/boot/zImage /var/lib/tftpboot/
sudo cp arch/arm/boot/dts/imx6ull-14x14-evk-emmc.dtb /var/lib/tftpboot/

开发板从SD卡启动（已移植好的U-Boot），在U-Boot命令行：

setenv bootargs 'console=ttymxc0,115200'
tftp 80800000 zImage
tftp 83000000 imx6ull-14x14-evk-emmc.dtb
bootz 80800000 - 83000000

tftp能成功下载文件，也验证了U-Boot的网络移植是成功的。

不指定 root=，内核启动后会在最后因找不到根文件系统而kernel panic，这是预期行为。此时关注panic之前的启动日志。

3.3 启动日志分析——定位问题

正常的部分（SoC内部控制器正常，不需要改）：

Linux version 4.9.88 (book@100ask)
Memory: 175852K/524288K available          # DDR 512MB正确
console [ttymxc0] enabled                   # 串口正常
i2c i2c-0: IMX I2C adapter registered      # I2C控制器正常
imx-sdma 20ec000.sdma: loaded firmware 3.3  # SDMA引擎正常
ci_hdrc ci_hdrc.1: USB 2.0 started         # USB Host正常

问题一：eMMC初始化失败

mmc1: Tuning failed, falling back to fixed sampling clock
mmc1: error -110 whilst initialising MMC card

error -110是超时错误（ETIMEDOUT）。反复出现，说明eMMC完全不能用。

问题二：网络PHY没有正常连接

libphy: fec_enet_mii_bus: probed
fec 20b4000.ethernet eth0: registered PHC device 0
fec 2188000.ethernet eth1: registered PHC device 1

FEC MAC控制器注册了，但没有任何PHY link up的消息。正常应该能看到类似 attached PHY driver [SMSC LAN8710/LAN8720] 的打印。

问题三：SD卡初始化失败

mmc0: error -110 whilst initialising SD card

mmc0对应usdhc1（TF卡槽），同样是超时错误。

问题四（不需要处理）：EVK特有外设probe失败

fxls8471: probe of 0-001e failed with error -22
mag3110 0-000e: read chip ID 0xfffffffa is not equal to 0xc4!
fsl-quadspi 21e0000.qspi: unrecognized JEDEC id bytes: ff, ff, ff

这些是EVK板上才有的设备（加速度计、磁力计、QSPI NOR Flash），100ASK板上没有这些硬件，probe失败正常。后续创建自己设备树时做驱动开发时会逐步清理。

四、创建自己的板级文件

4.1 复制文件

# 复制defconfig
cp arch/arm/configs/imx_v7_defconfig arch/arm/configs/my_imx_emmc_defconfig

# 复制设备树（基于evk-emmc版本）
cp arch/arm/boot/dts/imx6ull-14x14-evk-emmc.dts arch/arm/boot/dts/imx6ull-my14x14-emmc.dts

4.2 注册设备树到编译系统

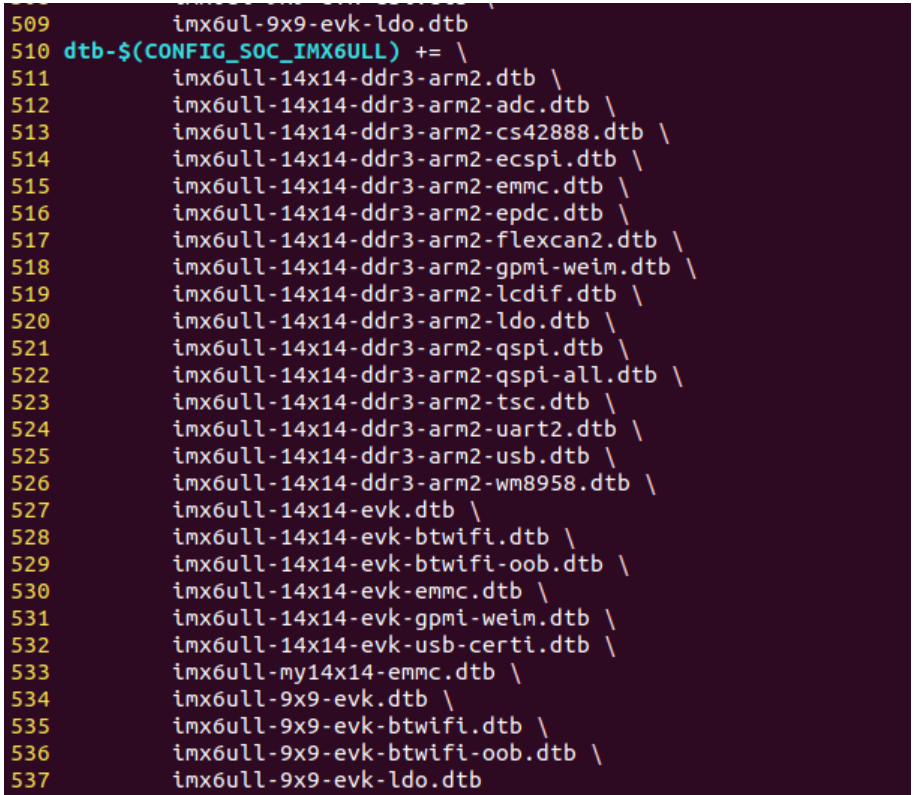

编辑 arch/arm/boot/dts/Makefile，在 CONFIG_SOC_IMX6ULL 段里加上自己的设备树编译：

imx6ull-my14x14-emmc.dtb \

在这里插入图片描述

4.3 defconfig调整

为什么要禁掉V6？ 因为我的IMX6ULL是纯ARMv7芯片。如果内核同时编译V6和V7支持，某些内核模块加载时可能因为指令集兼容性问题失败。对于后面要做的控制器驱动开发（编译成.ko模块加载），会产生问题

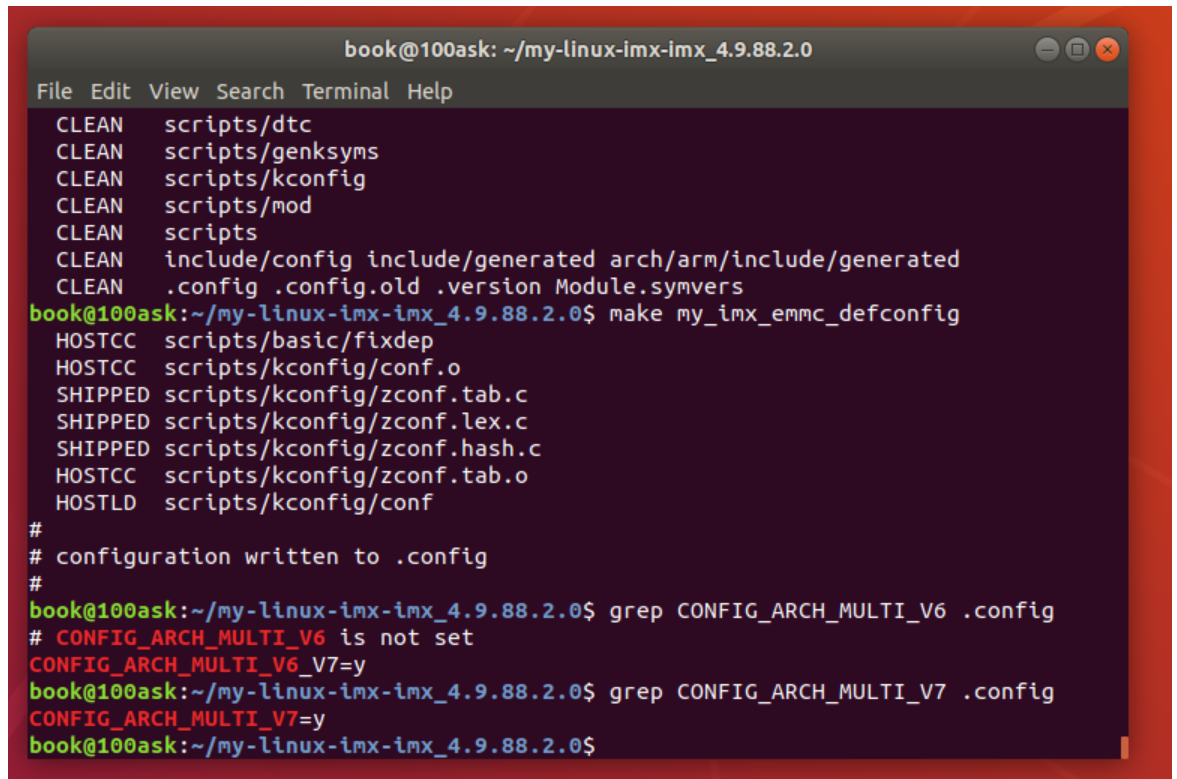

检查CONFIG_ARCH_MULTI_V6配置（IMX6ULL是纯ARMv7芯片，不应编译V6支持）：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- my_imx_emmc_defconfig
grep CONFIG_ARCH_MULTI_V6 .config

结果显示 # CONFIG_ARCH_MULTI_V6 is not set，4.9.88版本的defconfig默认已处理好，不需要额外修改。
在这里插入图片描述

五、问题分析与原理图对比

5.1 问题一：eMMC（Tuning failed）

分析过程：

mmc1对应usdhc2控制器。查看EVK设备树里usdhc2的配置：

sed -n '/&usdhc2/,/^};/p' arch/arm/boot/dts/imx6ull-14x14-evk-emmc.dts

关键发现：节点里没有 no-1-8-v 属性。这意味着内核会尝试UHS模式的1.8V信号电压切换。

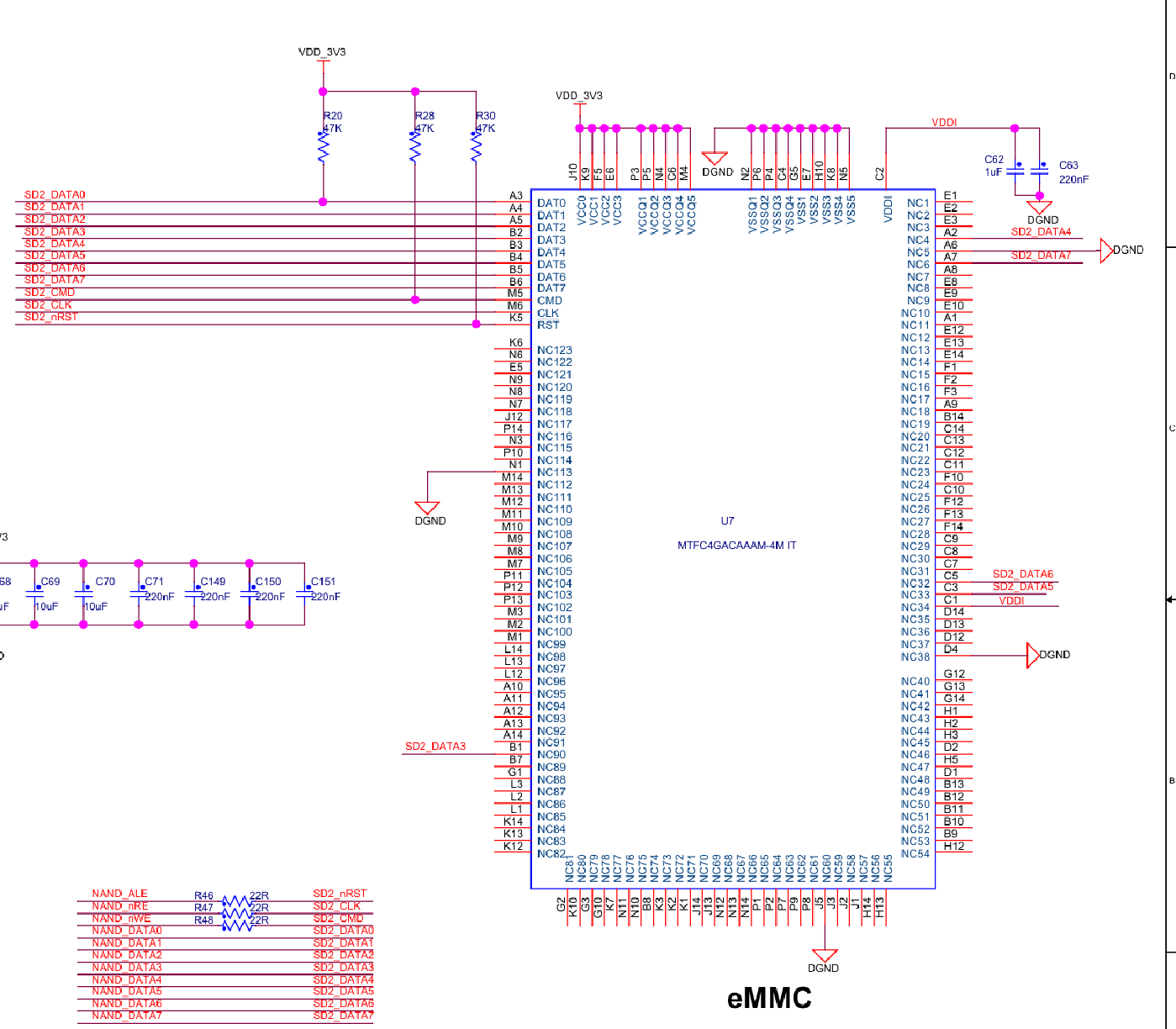

对比原理图：核心板原理图第5页，eMMC芯片（MTFC4GACAAM-4M IT）的VCC引脚连到VDD_3V3，VDDI引脚也是3.3V供电（通过去耦电容C62、C63滤波），没有电压切换电路。

在这里插入图片描述

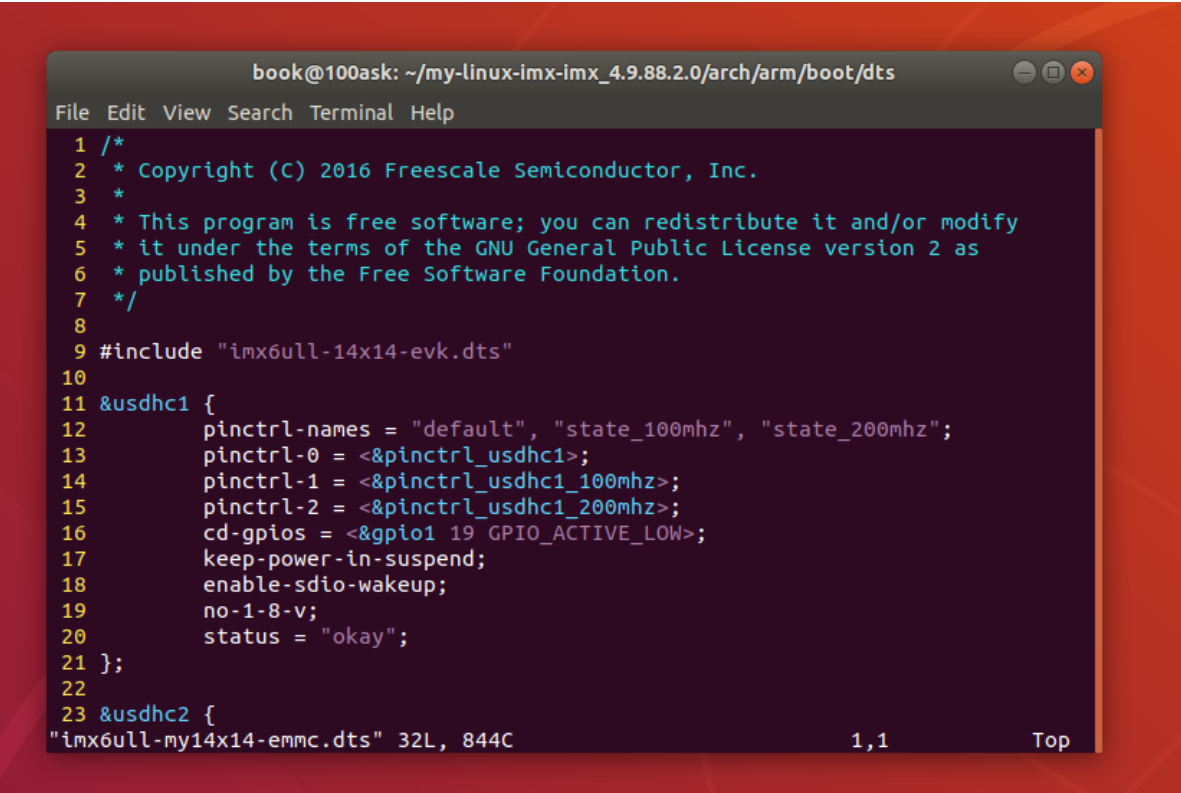

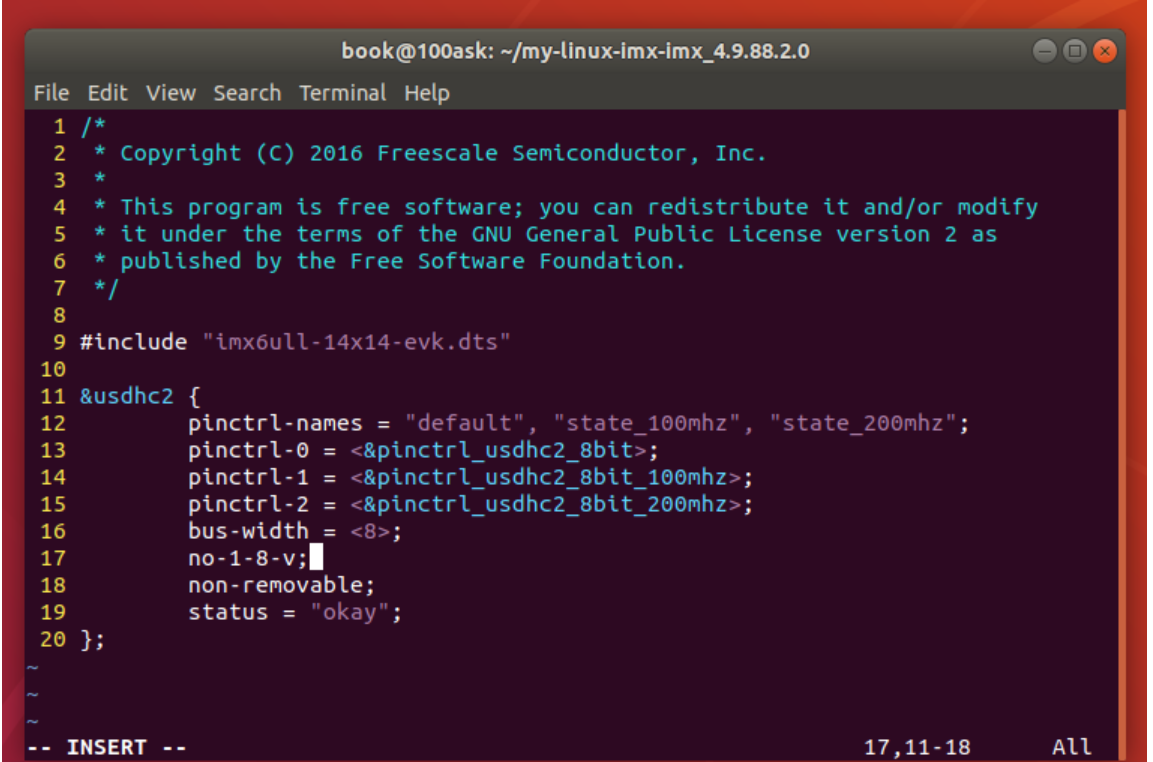

结论：eMMC信号电压固定3.3V，不支持1.8V切换。必须加 no-1-8-v; 属性。
在这里插入图片描述

5.2 问题二：网络PHY不工作，查看原理图部分见移植uboot文章

问题1：PHY地址

在fec2节点的mdio子节点里检查：

ethphy0: ethernet-phy@2 { reg = <2>; };
ethphy1: ethernet-phy@1 { reg = <1>; };

对比原理图：核心板第10页ENET1的LAN8720A，PHYAD0引脚（pin 10）通过R222 10K下拉到GND → PHY地址=0。而EVK设备树里写的是2。地址不匹配，需要改。

ENET2的PHY地址是1，与EVK一致，不需要改。

问题2：PHY复位引脚配

fec1和fec2节点里都没有 phy-reset-gpios 属性。EVK板上PHY复位是通过SPI接口的GPIO扩展芯片74HC595间接控制的，所以不需要写这个属性。但100ASK板的PHY复位是直接接到SoC的GPIO。

对比原理图确认：

  • ENET1 PHY复位：核心板第10页，RST引脚通过R214连到SNVS_TAMPER9 = GPIO5_IO09
  • ENET2 PHY复位：底板第6页，RST引脚通过ENET2_nRST网络标号连到SNVS_TAMPER6 = GPIO5_IO06

需要在fec节点加 phy-reset-gpios 和 phy-reset-duration 属性。 内核FEC驱动会自动读取这些属性并执行GPIO复位操作，不需要像U-Boot那样手写C代码。

问题3：SMSC PHY驱动

grep CONFIG_SMSC_PHY .config

结果是 not set。imx_v7_defconfig 默认没有使能SMSC PHY驱动（EVK用的是KSZ8081，Micrel的PHY）。需要在defconfig里加 CONFIG_SMSC_PHY=y。

同时需要检查smsc.c里的软复位实现——在U-Boot移植时曾在phy.c里给LAN8720A加过软复位补丁。内核4.9.88版本的smsc.c中检查发现 smsc_phy_reset 函数已经在if条件外部调用 genphy_soft_reset(phydev)，意味着无条件执行软复位，不需要修改smsc.c。

问题4：引脚配置

grep -A 12 'pinctrl_enet1:' arch/arm/boot/dts/imx6ull-14x14-evk.dts
grep -A 15 'pinctrl_enet2:' arch/arm/boot/dts/imx6ull-14x14-evk.dts

RMII数据引脚配置和100ASK板一致（都是标准RMII专用引脚），TX_CLK的电气属性值 0x4001b031 已包含SION位（0x40000000）。pinctrl不需要改。

引脚冲突：

grep -n 'TAMPER9' arch/arm/boot/dts/imx6ull-14x14-evk.dts
grep -n 'TAMPER6' arch/arm/boot/dts/imx6ull-14x14-evk.dts

TAMPER9在第583行被 pinctrl_lcdif_reset 占用（LCD复位功能）。TAMPER6没有被占用。

进一步追踪TAMPER9的引用链：

grep 'pinctrl_lcdif_reset' arch/arm/boot/dts/imx6ull-14x14-evk.dts

发现被 &lcdif 节点的 pinctrl-0 引用。

对比原理图确认：100ASK板的LCD_RESET信号使用的是SoC专用的LCD_RESET引脚，不是TAMPER9。所以解除TAMPER9的LCD占用不影响LCD功能。需要覆盖 pinctrl_lcdif_reset 清空其引脚配置。

5.3 问题三：SD卡（error -110）

分析过程：

mmc0对应usdhc1。查看EVK设备树里usdhc1的配置：

sed -n '/&usdhc1/,/^};/p' arch/arm/boot/dts/imx6ull-14x14-evk.dts

对比原理图确认CD引脚：

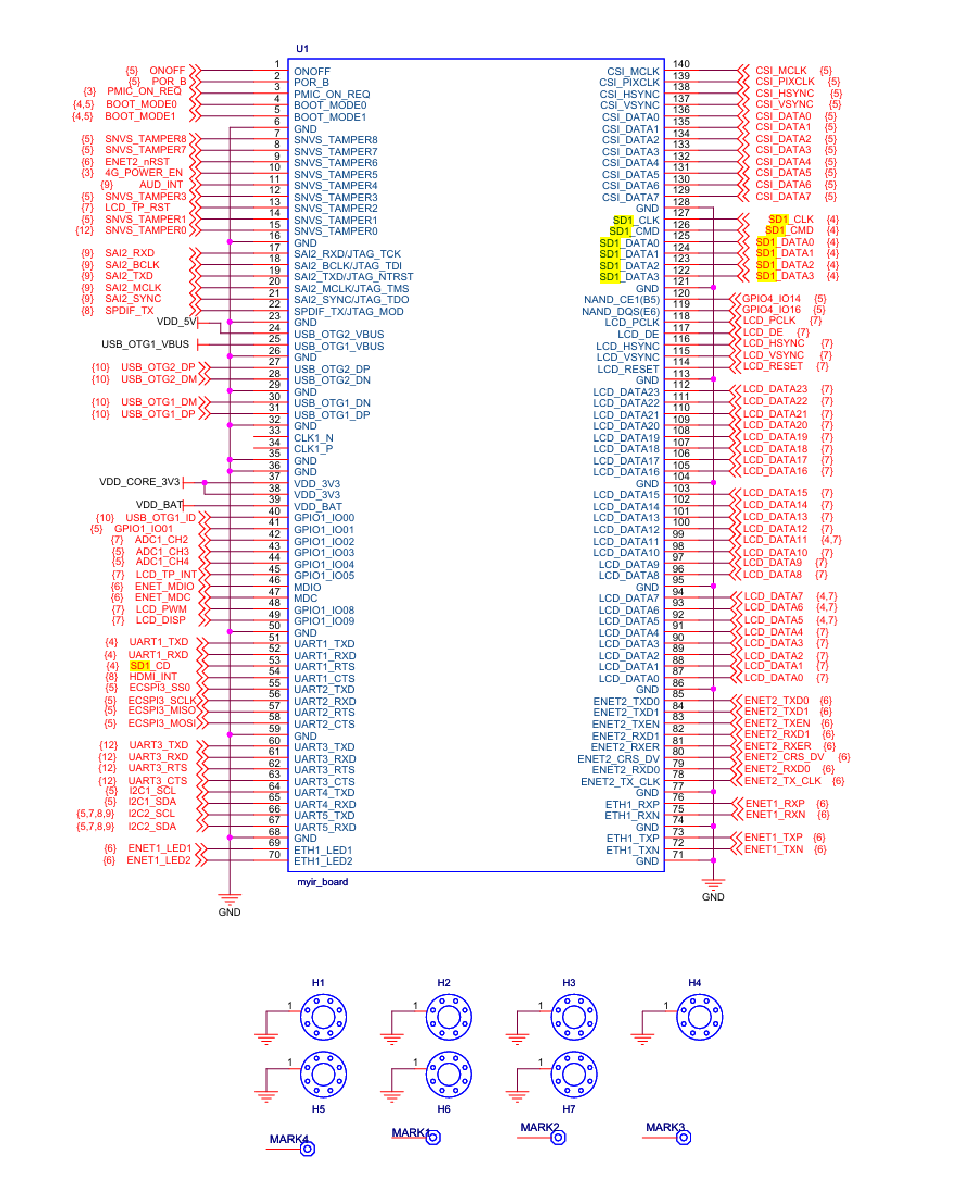

底板原理图第4页的TF卡座，CD引脚连到信号 SD1_CD。追踪到底板连接器（第2页）pin 53，对应核心板侧标注 UART1_RTS。

这里涉及引脚复用知识：pad名 UART1_RTS_B 在ALT5模式下功能是 GPIO1_IO19。这和EVK设备树里的 cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW> 完全一致

对比原理图确认电源控制：底板第4页，SD卡VDD直接通过上拉电阻接VDD_3V3，没有GPIO控制的电源开关。

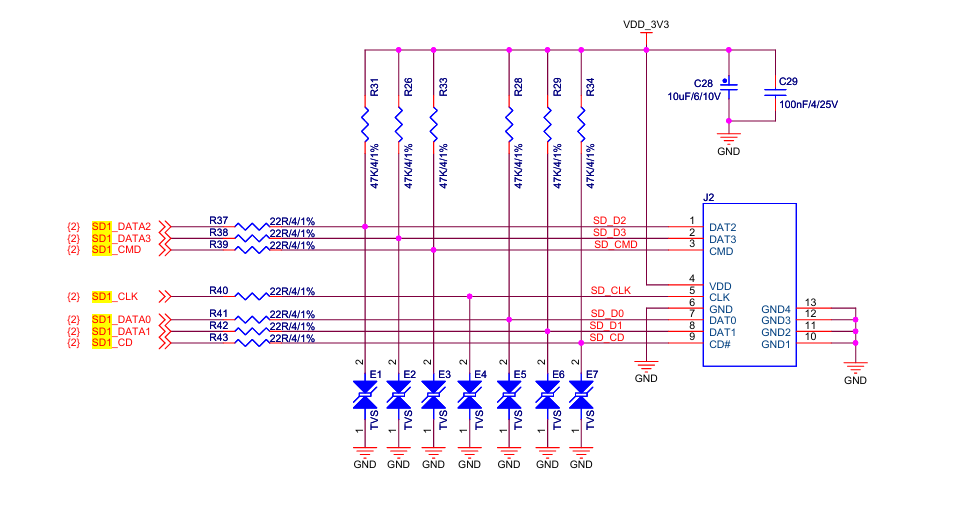

底板转接板
在这里插入图片描述

底板SD卡槽
在这里插入图片描述

在这里插入图片描述

六、具体修改

6.1 设备树修改

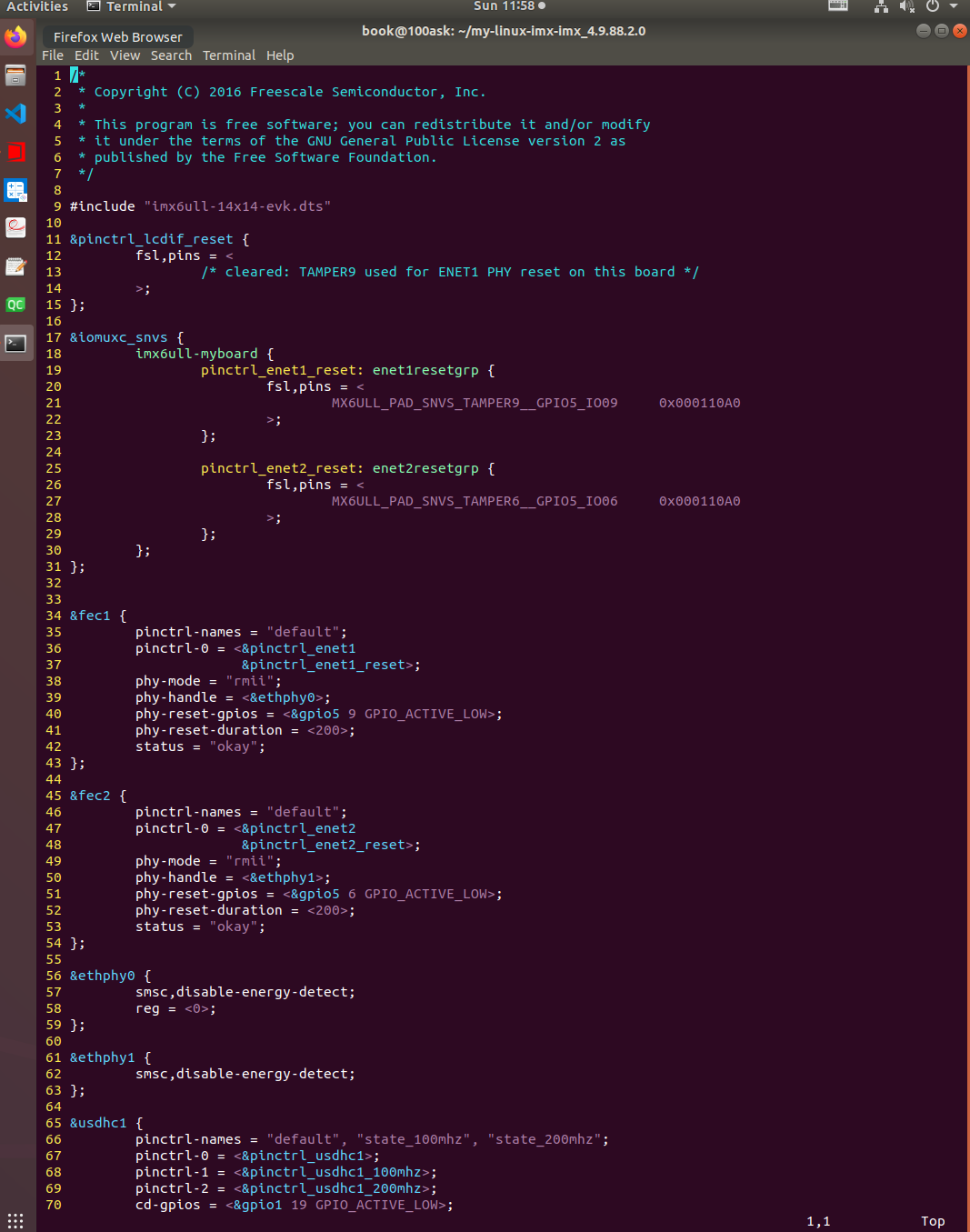

最终完整的设备树文件 (imx6ull-my14x14-emmc.dts)：

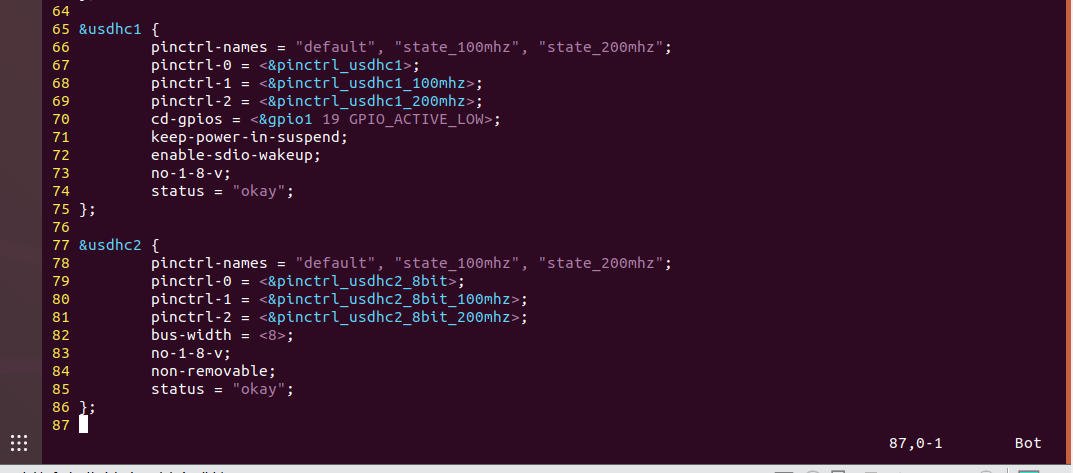

在这里插入图片描述
在这里插入图片描述

PHY节点的覆盖方式：

在修改设备树时，我最初尝试在 &fec2 里重写mdio子节点并定义 ethphy0: ethernet-phy@0，编译时报错 Duplicate label 'ethphy0'。原因是EVK设备树里已有 ethphy0: ethernet-phy@2，新建的 ethernet-phy@0 和 ethernet-phy@2 是不同的节点名，但label重名。

后来修改后正确的做法是用 &ethphy0 通过label直接覆盖已有节点**，修改其 reg 属性。虽然节点名仍然是 ethernet-phy@2，但内核使用的是 reg 属性的值来确定PHY地址。

经验：覆盖子节点内的深层节点时，优先用label引用覆盖。只有创建全新节点时才需要写在父节点内部。

6.2 defconfig修改

在 my_imx_emmc_defconfig 中添加SMSC PHY驱动使能。找到PHY相关配置的位置：

grep -n 'PHY\|MICREL' arch/arm/configs/my_imx_emmc_defconfig

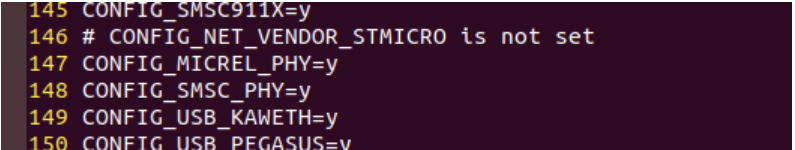

在第147行 CONFIG_MICREL_PHY=y 下面添加：

CONFIG_SMSC_PHY=y

在这里插入图片描述

七、编译与测试

7.1 编译前检查

# 编译defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- my_imx_emmc_defconfig

# 检查SMSC PHY驱动是否使能
grep CONFIG_SMSC_PHY .config
# 输出：CONFIG_SMSC_PHY=y ✓

# 单独编译设备树
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- dtbs

# 确认设备树编译成功
ls arch/arm/boot/dts/imx6ull-my14x14-emmc.dtb

7.2 编译内核

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j$(nproc)

编译后检查驱动是否编译出来：

ls drivers/net/phy/smsc.o    # 确认SMSC驱动编译成功

7.3 加载启动

复制到tftp目录：

sudo cp arch/arm/boot/zImage /var/lib/tftpboot/
sudo cp arch/arm/boot/dts/imx6ull-my14x14-emmc.dtb /var/lib/tftpboot/

在U-Boot命令行（这次指定挂载eMMC上的根文件系统）：

setenv bootargs 'console=ttymxc0,115200 root=/dev/mmcblk1p2 rootwait rw'
tftp 80800000 zImage
tftp 83000000 imx6ull-my14x14-emmc.dtb
bootz 80800000 - 83000000

八、验证结果

8.1 eMMC

移植前：

mmc1: Tuning failed, falling back to fixed sampling clock
mmc1: error -110 whilst initialising MMC card

移植后：

mmc1: new DDR MMC card at address 0001
mmcblk1: mmc1:0001 S40004 3.64 GiB
mmcblk1: p1 p2 p3
EXT4-fs (mmcblk1p2): mounted filesystem with ordered data mode.
VFS: Mounted root (ext4 filesystem) on device 179:10.

eMMC成功识别3.64GB，3个分区正常，rootfs成功挂载。no-1-8-v 属性生效。

8.2 SD卡

移植前：

mmc0: error -110 whilst initialising SD card

移植后：

sdhci-esdhc-imx 2190000.usdhc: Got CD GPIO
mmc0: new high speed SDXC card at address aaaa
mmcblk0: mmc0:aaaa SD64G 59.5 GiB
mmcblk0: p1

Got CD GPIO 确认CD引脚配置正确。SD卡被识别为64GB SDXC卡。

8.3 网络

移植前：

fec 20b4000.ethernet eth0: registered PHC device 0
（没有PHY attach和link up的信息）

移植后：

SMSC LAN8710/LAN8720 20b4000.ethernet-1:01: attached PHY driver [SMSC LAN8710/LAN8720]
fec 20b4000.ethernet eth2: Link is Up - 100Mbps/Full - flow control rx/tx

SMSC PHY驱动成功加载，LAN8720A被识别，100Mbps全双工链路建立。

进入Linux后手动验证：

ifconfig eth2 192.168.5.9 netmask 255.255.255.0 up
ping 192.168.5.11    # ping虚拟机，成功

网络完全正常。

8.4 一个非功能性问题：网卡命名

启动日志中出现：

fec 20b4000.ethernet eth124: renamed from eth0
fec 20b4000.ethernet eth2: renamed from eth124
Starting network: Cannot find device "eth0"
Failed to bring up eth0.

这是因为韦东山出厂的根文件系统里的udev规则和新内核的网卡命名不匹配。网卡硬件本身正常工作，只是名字从 eth0 变成了 eth2。这不是内核移植的问题，是根文件系统配置的问题，后续构建自己的rootfs时会解决。
